IMA 30 - Recepteur LD Systems - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur mélangeur d'installation
Marque	LD Systems
Modèle	IMA 30
Catégorie	Récepteur amplificateur
Dimensions (L x l x H)	210 x 96,5 x 266,76 mm
Poids	2,39 kg
Alimentation	100-240 V AC, 50-60 Hz
Puissance de sortie	30 W (35 W continu, 39 W crête) sous 4 ohms
Sorties haut-parleur	Basse impédance (4 ohms min) ou 70/100 V
Entrées micro/ligne	2 (combo XLR/jack + bornier, alimentation fantôme 24 V)
Entrées musique	2 x RCA (cinch) + Bluetooth 4.0
Entrée d'urgence	1 symétrique sur bornier 5 broches
Sortie auxiliaire	1 sur bornier 3 broches (niveau max 22 dBu)
Classe d'amplification	D
Bluetooth	Version 4.0
Fonctions prioritaires	4 niveaux de priorité (urgence, micro/ligne 1, sonnerie, contact)
Égalisation	Graves et aigus (+10 dB à 100 Hz / 10 kHz)
Mode veille	Automatique après 20 minutes sans signal (commutable)
Refroidissement	Par convection
Matériau du châssis	Acier, panneau avant en plastique
Fusible secteur	T1,25 A 250 V (5 x 20 mm)
Entretien et nettoyage	Utiliser un chiffon sec ; débrancher avant nettoyage
Sécurité	Ne pas ouvrir l'appareil ; risque de choc électrique. Débrancher avant toute intervention.
Accessoires fournis	Câble d'alimentation, borniers
Accessoires optionnels	Kit de montage en rack IMA RK
Garantie constructeur	Consulter le site LD Systems pour les conditions

FOIRE AUX QUESTIONS - IMA 30 LD Systems

Comment coupler un appareil Bluetooth avec l'IMA 30 ?

Sélectionnez Bluetooth comme source avec la touche tactile (point 13). Appuyez sur la touche de couplage Bluetooth (point 14) pendant environ 2 secondes jusqu'à ce que l'icône clignote rapidement. L'identifiant LD IMA 30 apparaît sur les appareils à proximité. Sélectionnez-le pour coupler. L'icône s'allume fixe une fois couplé.

Comment fonctionnent les niveaux de priorité ?

L'IMA 30 dispose de 4 niveaux de priorité. Le niveau 1 est l'entrée d'urgence (priorité absolue), le niveau 2 est déclenché par le VOX du micro/ligne 1, le niveau 3 par la sonnerie, et le niveau 4 par une fermeture de contact. Les sources non prioritaires sont mises en sourdine. Les LED EMERG et PRIO s'allument en conséquence.

Comment configurer l'entrée d'urgence ?

Connectez une source audio symétrique aux broches +, - et G du bornier Emergency. Utilisez les broches C et + pour un commutateur de mise en sourdine externe. Réglez le seuil VOX pour que le signal d'urgence coupe automatiquement les autres canaux. Le volume de l'urgence se règle avec le gain ; le volume principal n'a aucun effet.

Comment activer le mode veille automatique ?

Mettez le commutateur STANDBY à l'arrière sur ON. Après 20 minutes sans signal audio, l'amplificateur passe en veille (LED rouge). La reprise est automatique en environ 3 secondes dès qu'un signal est détecté. Vous pouvez aussi appuyer sur le bouton STANDBY avant pour une veille manuelle.

Puis-je utiliser un microphone à condensateur avec l'IMA 30 ?

Oui, activez l'alimentation fantôme +24 V via le commutateur PHANTOM ON/OFF. Assurez-vous que le micro est branché et le volume au minimum avant d'activer. Désactivez l'alimentation fantôme avant de débrancher.

Comment choisir entre sortie basse impédance et 70/100 V ?

Utilisez le sélecteur LO-Z/HI-Z sur le panneau arrière. Pour des enceintes classiques (4 ohms min), mettez sur LO-Z. Pour des lignes 70 V ou 100 V, mettez sur HI-Z. Assurez-vous que la puissance totale des enceintes ne dépasse pas 30 W.

Comment monter l'IMA 30 dans un rack ?

Achetez le kit de montage en rack IMA RK (option). Pour un seul appareil, fixez les supports courts d'un côté et le support long de l'autre. Pour deux appareils, utilisez les plaques de liaison et les supports courts. Vissez avec des vis M4.

Que faire si le fusible grille ?

Remplacez-le uniquement par un fusible de même type : T1,25 A 250 V (5 x 20 mm). Si le nouveau fusible grille immédiatement, contactez un centre de service agréé.

Comment nettoyer l'IMA 30 ?

Débranchez l'appareil. Utilisez un chiffon doux et sec. N'utilisez pas de produits liquides ou abrasifs. Ne nettoyez pas les orifices de ventilation avec des objets pointus.

Où trouver la déclaration de conformité CE ?

La déclaration complète est disponible sur le site www.adamhall.com/compliance/. Vous pouvez également contacter Adam Hall GmbH à [e-mail].

MODE D'EMPLOI IMA 30 LD Systems

DONNÉES TECHNIQUES 42

DECLARATIONS

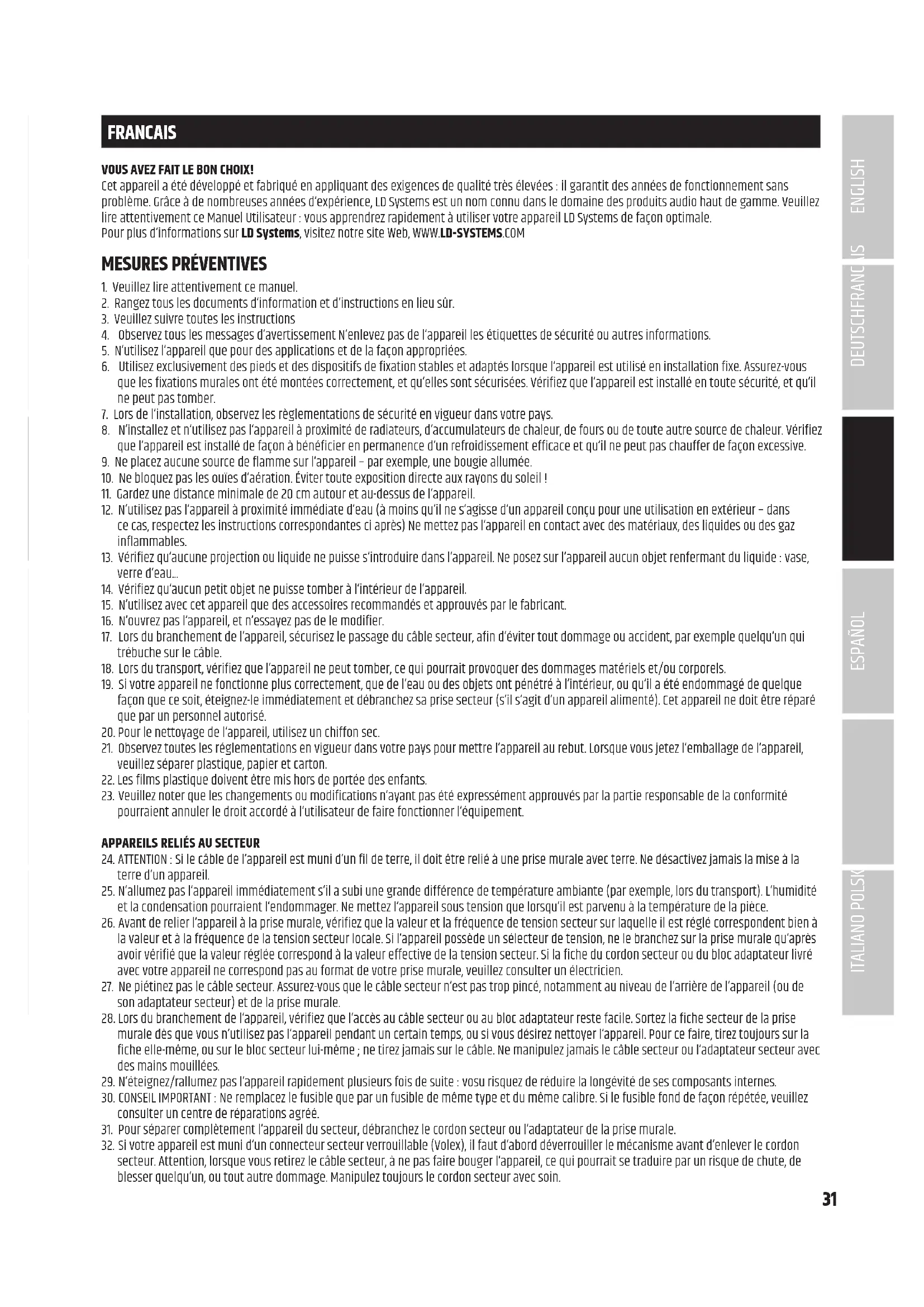

Cet appareil a été développé et fabriqué en appliquant des exigences de qualité très élevées : il garantit des années de fonctionnement sans problème. Grâce à de nombreuses années d'expérience, LD Systems est un nom connu dans le domaine des produits audio haut de gamme. Veillez à lire attentivement ce Manuel utilisateur : vous apprendrez rapidement à utiliser votre appareil LD Systems de façon optimale.

Pour plus d'informations sur LD Systems, visitez notre site Web, WWW.LD-SYSTEMS.COM

Mesures préventives

1. Veuillez lire attentivement ce manuel.
2. Rangez tous les documents d'information et d'instructions en lieu sûr.
3. Veuillez suivre toutes les instructions
4. Observez tous les messages d'avertissement. N'enlevez pas de l'appareil les étiquettes de sécurité ou autres informations.
5. N'utilisez l'appareil que pour des applications et de la façon appropriées.
6. Utilisez exclusivement des pieds et des dispositifs de fixation stables et adaptés lorsque l'appareil est utilisé en installation fixe. Assurez-vous que les fixations murales ont été montées correctement, et qu'elles sont sécurisées. Verifiez que l'appareil est installé en toute sécurité, et qu'il ne peut pas tomber.
7. Lors de l'installation, observez les réglementations de sécurité en vigueur dans votre pays.
8. N'installe et n'utilise pas l'appareil à proximité de radiateurs, d'accumulateurs de chaleur, de fenêtres ou de toute autre source de chaleur. Vérifie que l'appareil est installé de façon à bénéficier en permanence d'un refroidissement efficace et qu'il ne peut pas chauffer de façon excessive.
9. Ne placez aucune source de flamme sur l'appareil - par exemple, une bougie allumée.
10. Ne bloquez pas les ouïes d'aération. Évitez toute exposition directe aux rayons du soleil!
11. Gardez une distance minimale de 20 cm autour et au-dessus de l'appareil.
12. N'utilisez pas l'appareil à proximité immédiate d'eau (à moins qu'il ne s'agisse d'un appareil conçu pour une utilisation en extérieur - dans ce cas, respectez les instructions correspondantes ci-après). Ne mettez pas l'appareil en contact avec des matériaux, des liquides ou des gaz inflammables.
13. Vérifiez qu'aucune projection ou liquide ne puisse s'introduire dans l'appareil. Ne posez sur l'appareil aucun objet renfermant du liquide : vase, verre d'eau...
14. Vérifiez qu'aucun petit objet ne puisse tomber à l'intérieur de l'appareil.
15. N'utilisez avec cet appareil que des accessoires recommandés et approuvés par le fabricant.
16. N'ouvrez pas l'appareil, et n'essayez pas de le modifier.
17. Lors du branchement de l'appareil, sécurisez le passage du câble secteur, afin d'éviter tout dommage ou accident, par exemple quelqu'un qui trébuche sur le câble.
18. Lors du transport, vérifiez que l'appareil ne peut tomber, ce qui pourrait provoquer des dommages matériels et/ou corporels.
19. Si votre appareil ne fonctionne plus correctement, que de l'eau ou des objets ont pénétré à l'intérieur, ou qu'il a été endommagé de quelque façon que ce soit, éteignez-le immédiatement et débranchez sa prise secteur (s'il s'agit d'un appareil alimenté). Cet appareil ne doit être réparé que par un personnel autorisé.
20. Pour le nettoyage de l'appareil, utilisez un chiffon sec.
21. Observez toutes les réglementations en vigueur dans tout pays pour permettre l'appareil au rebut. Lorsque vous jetez l'emballage de l'appareil, veuillez séparer plastique, papier et carton.
22. Les films plastiques doivent être mis hors de portée des enfants.
23. Veuillez noter que les changements ou modifications n’ayant pas été expressément approuvés par la partie responsable de la conformité pourraient annuler le droit accordé à l’utilisateur de faire fonctionner l’équipement.

1. ATTENTION: Si le cable de l'appareil est muni d'un fil de terre, il doit être relié à une prise murale avec terre. Ne désactivez jamais la mise à la terre d'un appareil.
2. N'allumez pas l'appareil immédiatement s'il a subi une grande différence de température ambience (par exemple, lors du transport). L'humidité et la condensation pourrait l'endommager. Ne mettez l'appareil sous tension que lorsqu'il est parvenu à la température de la pièce.
3. Avant de relier l'appareil à la prise murale, vérifiez que la valeur et la fréquence de tension secteur sur laquelle il est réglé correspondent bien à la valeur et à la fréquence de la tension secteur locale. Si l'appareil possède un sélecteur de tension, ne le branchez sur la prise murale qu'après avoir vérifié que la valeur réglée correspond à la valeur effective de la tension secteur. Si la fiche du cordon secteur ou du bloc adaptateur livré avec votre appareil ne correspond pas au format de votre prise murale, veillez consulter un électricien.
4. Ne piétinez pas le câble secteur. Assurez-vous que le câble secteur n'est pas trop pinçant, notamment au niveau de l'arrière de l'appareil (ou de son adaptateur secteur) et de la prise murale.
5. Lors du branchement de l'appareil, vérifie que l'accès au câble secteur ou au bloc adaptateur reste facile. Sortez la fiche secteur de la prise murale dès que vous n'utilisez pas l'appareil pendant un certain temps, ou si vous désirez nettoyer l'appareil. Pour ce faire, tirez toujours sur la fiche elle-même, ou sur le bloc secteur lui-même ; ne tirez jamais sur le câble. Ne manipulez jamais le câble secteur ou l'adaptateur secteur avec des mains mouillées.
6. N'éteignez/rallumez pas l'appareil rapidement plusieurs fois de suite : vous risquez de réduire la longévité de ses composants internes.
7. CONSEIL IMPORTANT: Ne remplacez le fusible que par un fusible de même type et du même calibre. Si le fusible fond de façon répétée, veuillez consulter un centre de réparations/agréé.
8. Pour séparer complètement l'appareil du secteur, débranche le cordon secteur ou l'adaptateur de la prise murale.
9. Si vous appareil est muni d'un connecteur secteur verrouillable (Volex), il faut d'abord déverrouiller le mécanisme avant d'enlever le cordon secteur. Attention, lorsque vous retirez le câble secteur, à lez toujours le cordon secteur avec soin.
10. Dé z pas l'appareil pendant une longue période.
11. L'appareil ne peut pas être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales limitées ou un manque d'expérience et de connaissances.
12. On doit interdire aux enfants de jouer avec l'appareil.
13. Si le câble d'alimentation de l'appareil est endommagé, l'appareil ne peut pas être utilisé. Le cordon d'alimentation doit être remplacé par un câble approprié ou un module spécial provenant d'un centre de service agréé.

Attention:

Ne démontez jamais le couvercle de l'appareil, vous risquez de recevoir un choc électrique. L'appareil ne renferme aucune pièce ni composant réparable ou replacable par l'utilisateur. Ne confiez l'entretien et la réparation qu'à un personnel qualifié.

Le pictogramme en forme de triangle équilatéral contenant un éclair terminé d'une flèche avertit l'utilisateur de la présence d'une tension dangereuse à l'intérieur de l'appareil, tension susceptible de provoquer un choc électrique.

Le pictogramme en forme de triangle équilatéral renferme un point d'exclamation signale à l'utilisateur la présence d'instructions importantes concernant l'utilisation ou l'entretien de l'appareil.

ATTENTION! Ce symbole correspond à des surfaces chaudes. En cours de fonctionnement, certaines parties de l'appareil peuvent devenir chaudes. Après utilisation, ne manipulez ou ne transportez l'appareil qu'au bout de 10 minutes de refroidissement.

Attention ! Cet appareil est conçu pour une utilisation à une altitude maximale de 2000 m au-dessus du niveau de la mer.

Attention! Ce produit ne convient pas à une utilisation dans les climats tropicaux.

Attention! niveaux SONORE ELEVES sur les produits AUDIO

Cet appareil a été conçu en vue d'une utilisation professionnelle. L'utilisation commerciale de cet appareil est soumise aux réglementations et directives en vigueur dans votre pays en matière de prévention d'accident. En tant que fabricant, Adam Hall est tenu de vous avertir formellement des risques relatifs à la santé. Risques provoqués par une exposition prolongée à des niveaux sonores élevés : Lors de l'utilisation de ce produit, il est possible d'atteindre des niveaux de pression sonore (exprimés en dB SPL) élevés, susceptibles de provoquer des dommages auditifs irréparables chez les artistes, les techniciens et le public. Évitez toute exposition prolongée à des niveaux de pression sonore élevés (supérieurs à 90 dB SPL).

Les installations permanentes demandent des solutions discrètes sur le plan visuel qui se fondent dans le décor tout en étant flexibles et dotées de fonctions polyvalentes. Vous devez brancher plusieurs sources audio et les gérer, couper le son de signaux non prioritaires durant les années ou les appeals d'urgence. Avec IMA® 30, LD Systems présente le premier réseau de la nouvelle série d'amplificateurs mélangeurs, dont la conception et la souplesse ne seront rien à désirer.

IMA® 30 assure une intégration fluide dans les applications industrielles et commerciales grâce à la conception compacte du boîtier de 9,5 pouces, toute une série de possibilités de connexion, y compris Bluetooth pour la connexion sans fil d'audio et un circuit prioritaire à plusieurs niveaux. IMA® 30 est équipé de quatre niveaux prioritaires pour gérer tous les signaux audio connectés durant des announcements urgentes ou prioritaires. Un mode de mise en veille automatique peut également être activé pour réduire la consommation d'énergie en l'absence de signal audio. L'amplificateur mélangeur compte deux fermetures de contact prioritaires : l'une pour l'entrée d'urgence afin de couper le son des sources micro/ligne et de musique, et l'autre pour les chaînes micro/ligne pour couper le son de sources de musique uniquement.

Les sorties fournissant 30 W d'alimentation à 4 Ohm, un égaliseur à deux bandes pour les basses et les aigus, et des puissances de 70 V/100 V. Le sélecteur d'entrée Hi-Z et Lo-Z vous permet de séparer le signal de sortie complètement du transformateur de sortie afin d'assurer une réponse en fréquence optimale pour les applications à basse impédance. La sortie de ligne auxiliaire intégrée peut être utilisée pour ajouter des amplificateurs de puissance externes, des caissons de basse actifs ou des systèmes de musiques d'attente au IMA® 30. Vous pouvez également désirer tout le mélange ou seulement la source de signal musical sélectionnée à la sortie auxiliaire à l'aide du sélecteur de sélection musicale.

• Entrée de ligne pour signal d'urgence avec fermeture de contact
• 2 prises pour entrée de ligne/microphone avec commutateur de ligne/microphone et alimentation fantôme 24 V commutable
• Sonnerie commutable dans Mic/ligne 1 canal
• 2 entrées de lignes avec prises RCA (cinch) et interface Bluetooth 4.0 (mono additionné)
• Amplificateur Classe D avec performance de 30 W. Sortie pour enceintes à faibles impedance et sorties 70 V/100 V avec commutateur L0-Z/HI-Z. Le signal audio est complètement séparé des transformateurs pour fournir une réponse en fréquence optimale durant l'utilisation à faible impédance. Sortie de ligne AUX pour le contrôle des amplificateurs externes, des caissons de basse actifs ou des systèmes de musique d'attente.
• Sélecteur de mélange de musique sur AUX OUT pour définir si AUX OUT joue tout le mélange ou uniquement la source de musique sélectionnée.
• Commandes de réglages des graves et des aigus séparées à l'arrêt
• 4 réglages de priorité des options d'intégration complètes Mode de veille automatique commutable pour réduire la consommation d'énergie
• Panneau de commande convivial pour utilisation intuitive avec panneaux de commande capacitifs pour la sélection de source de musique et pour le couplage Bluetooth
• Prises et éléments de commande clairement arrangés et identifiés à l'arrière pour une installation facile
• Bloc secteur universel à large gamme de tensions
• Format en demi-rack avec 2 unités de hauteur Kit de montage en rack disponible en option (IMA RK) pour monter un ou deux IMA 30/60 conjointement dans un seul rack de 19''.

1 PRESE De courant

Prise IEC pour l'alimentation de l'appareil. Un câble d'alimentation est fourni.

Fusible

Porte-fusible pour micro-fusibles de 250 V (5 x 20 mm). IMPORTANT: Remplacez le fusible uniquement avec un fusible du même type. Suivez les instructions sur le boîtier. En cas de défaillance persistante des fusibles, veuillez prendre contact avec un centre de service autorisé.

On/off (marche/arret)

Commutateur à bascule pour permettre l'appareil sous et hors tension.

Emergency (urgence)

Connexion bornier à cinq broches pour installer un système acoustique d'urgence. Les broches +, - et G forment la ligne d'entrée symétrique. Les broches C et + servant à raccorder un commutateur silencieux séparé (bornier inclus). Le commutateur à commande vocale (Vox) permet aux utilisateurs de définir un seuil audio pour que l'entrée d'urgence déclenche un circuit de coupure du son automatique. Lorsque l'entrée d'urgence atteint ce seuil, tous les autres microphones et canaux d'entrée sont mis en sourdine afin d'assurer que le signal d'urgence puisse être entendu clairement et distinctement. Le message EMERG s'allume également à l'avant. Dès que le niveau tombe en dessous du seuil défini, le son des autres canaux est rétabli et le signal d'urgence EMERG s'éteint sur l'affichage. Lorsqu'il est défini correctement, le canal EMERGENCY (URGENCE) a la priorité la plus élevée de tous les canaux. Le signal d'urgence est envoyé directement à l'amplificateur interne et à la sortie du haut-parleur. Le contrôle du volume principal n'a aucune influence sur le signal d'urgence. Le volume du signal d'urgence est défini à l'aide du contrôle du GAIN. La fermeture du contact d'urgence (broches C et +) permet de mettre en sourdine tous les autres canaux d'entrée, indépendamment du réglage VOx. Si le commutateur VOx est réglé au minimum (tout à gauche), la fonction de sourdine par le circuit VOx est désactivée et le canal d'URGENCE peut être utilisé comme canal de ligne supplémentaire.

Mic/Line 1 (Micro/Ligne 1)

Canal de microphone/igne avec sonnerie commutable. La prise hybride xLR/jack ou la connexion de bornier peut servir d'entree de signal. Les broches +, - et G du connecteur forment I'entree symetrique. Les broches C et + sont utilisées pour brancher un bouton ou commutateur de mise en sourdine externe (bornier inclus). Si un signal de ligne est present sur la prise hybride xLR/jack ou sur le connecteur de bornier, reglez le canal MIC/LINE 1 en fonction de la sensibilité de ligne en appuyant sur le commutateur MIC/LINE correspondant pour lemettre sur la position LINE. Si un microphone est branché, mettez I'interrupteur sur la position MIC. Lors de I'utilisation d'un micro à condensateur, mettez également l'alimentation fantôme 24 V en position de marche (PHANTOM ON/OFF en position ON). Assurez-vous que le microphone est déjà branché et que le volume du canal est réglé au minimum avant de mettre l'alimentation fantôme en position de marche. Avant de débrancher le microphone, assurez-vous que l'alimentation fantôme est déjà coupée et que le volume du canal est réglé au minimum. La fermeture du contact (broches C et +) permet de mettre en sourdine le canal MUSIC à l'aide d'un bouton ou commutateur extérieur. Elle peut également déclencher la sonnerie interne lorsque le circuit de la sonnerie est activé. Le volume de la sonnerie peut être réglé à l'aide de la commande SONNERIE sur le panneau arrêté. Lorsque cette commande est réglée tout a gauche, le circuit de sonnerie est désactivé. Si la sonnerie interne est déclenchée, les canaux MICRO/LIGNE 1, MICRO/LIGNE 2 et MUSIQUE sont mis en sourdine pendant la durée du signal de sonnerie. Le commutateur VOx permet de définir un seuil audio pour l'entrée MICRO/LIGNE 1 afin de déclencher un circuit de coupure du son automatique qui met en sourdine les canaux MICRO/LIGNE 2 et MUSIQUE des que le niveau d'entree atteint le niveau défini. Le commutateur VOx permit de définir un seuil audio pour l'entrée MICRO/LIGNE 1 afin de déclencher un circuit de coupure du son automatique qui met en sourdine les canaux MICRO/LIGNE 2 et MUSIQUE des que le niveau d'entree atteint le niveau défini. La LED PRIO du panneau avant est allumée lorsque la fermeture de contact ou le circuit VOx sont déclenchés. Lorsque le niveau du signal d'entree tombe en dessous du seuil défini, le son des canaux est rétabli et la LED PRIO est ÉTEINTE. Lorsqu'il est réglo correctement, le canal MICRO/LIGNE 1 a priorité sur MICRO/LIGNE 2 et MUSIQUE. Reglez le volume du canal à l'aide de la commande 1 à l'avant.

Mic/Line 2 (Micro/Ligne 2)

Canal de microphone/ligne. Tant les prises RCA (cinch), additionnées en mono que la connexion de bornier peuvent être utilisées comme entrée de signal. Les broches +, - et G de la connexion de bornier forment l'entrée symétrique (bornier inclus). Si un signal de niveau ligne est présent sur la connexion de bornier, réglez le canal MIC/LINE 2 en fonction de la sensibilité de ligne en appuyant sur le commutateur MIC/LINE correspondant sur la position LINE. Si un microphone est branché au connecteur du bornier, mettez-le sur la position MIC. Lorsque vous utilisez un micro à condensateur, mettez également l'alimentation fantôme 24 V en position de marche (PHANTOM ON/OFF en position ON). Assurez-vous que le microphone est déjà branché et que le volume du canal est réglé au minimum avant de mettre l'alimentation fantôme en position de marche. Avant de débrancher le microphone, assurez-vous que l'alimentation fantôme est déjà coupée et que le volume du canal est réglé au minimum.

Astuce : Utilisez la fermeture de contact (broches C et +) sur le canal MIC/LINE 1 pour donner également au canal MIC/LINE 2 priorité sur MUSIC. Les commutateurs externes pour MIC/LINE 1 et MIC/LINE 2 peuvent être raccordés en parallèle avec l'entrée de la fermeture de contact.

MUSIC (musique)

Canal de ligne servant à connecter des périphériques de lecture supplémentaire tels qu'un lecteur CD ou MP3. Un module Bluetooth est également intégré dans le canal MUSIC. Deux signaux d'entrée de ligne stéréo peuvent être connectés aux prises RCA (cinch) sur le panneau arrière. L'une comporte l'icone d'un CD et l'autre l'icone d'un câble. Utilise la commande tactile sur le panneau avant pour sélectionner la source de signal desired. Tous les signaux stéréo présents sont automatiquement additionnels en mono.

Aux OUT (SORTIE aux)

La sortie de ligne AUX OUT avec connexion de bornier peut être utilisée, par exemple, pour envoyer un signal vers un amplificateur externe, un caisson de basse actif ou un système téléphonique de musique en attente (MOH) (bornier inclus). Le commutateur MUSIC-MIX permet également d'envoyer uniquement la source de signal sélectionnée depuis le canal de musique (position MUSIC) ou le mélange de tous les canaux (position MIX).

A noter : Par défaut, le signal de canal EMERGENCY est acheminé vers la sortie de ligne AUX OUT avec un cavalier interne. Pour modifier ce réglage d'usine, vous nevez ouvrir l'appareil et retirer le cavalier correspondant. Pour ce faire, veuillez lire les informations présentées dans la rubrique « CAVALIER POUR LE SIGNAL D'URGENCE SUR AUX OUT » des présentes instructions.

9 Speaker OUTPUT (SORTIE haut-parleur)

La sortie de haut-parleur avec connexion de bornier (bornier inclus) offre la possibilité de raccorder soit un haut-parleur à faible impedance, d'au moins 4 ohm au total (régalez L0-Z H1-Z en position L0-Z), soit un haut-parleur de 70 V/100 V (régalez L0-Z H1-Z en position H1-Z). Veuillez affecter les broches de la manière illustrée sous la connexion de bornier. Ajustez le son du signal du haut-parleur en fonction de vos besoins à l'aide des commandes de réglage des graves et des aigus BASS et TREBLE. Veuillez vous assurer que la sortie totale du haut-parleur connecté correspond globalement à la performance de l'amplificateur.

10 Standby on/off (VEILLE marche/arret)

Lorsque le commutateur de veille est activé (STANDBY en position ON), l'amplificateur se met automatiquement en position de veille après 20 minutes sans signal audio, permettant ainsi d'économiser la consommation de courant. Lorsqu'un signal audio est présent, le mode de veille prend fin automatiquement et l'amplificateur redevient opérationnel après environ 3 secondes (la LED de veille clignote pendant ce délai de démarrage). La LED STANDBY à l'avant est allumée en blanc lors d'un fonctionnement normal. Elle est rouge en mode veille. L'IMA30 peut être mis manuellement en mode veille en appuyant sur le bouton correspondant sur le panneau avant. Dans ce cas, le mode veille automatique est désactivé et l'unité ne se remet pas en marche automatiquement.

A noter : Le commutateur de mode veille automatique analyse l'état de connexion de l'unité Bluetooth. S'il détecte une connexion Bluetooth sur un périphérique de lecture (par exemple smartphone ou tablette) et Bluetooth est sélectionné comme source de signal, le périphérique ne se mettra pas automatiquement en mode veille.

Channel 1 (CANAL 1)

Réglage du volume pour le canal 1 avec la LED SIG (signal) blanche et la LED CLIP rouge. Si un signal audio est détecté sur le canal 1 et vous montez le volume en conséquence à l'aide du réglage du volume 1, la LED signal blanche s'allume. Si la LED CLIP rouge s'allume, une distorsion du signal peut en résulter. Réduisez le niveau de sortie du périphérique de lecture ou le volume à l'aide du réglage du volume 1.

12 CHANNEL 2 (CANAL 2)

Réglage du volume pour le canal 2 avec la LED SIG (signal) blanche et la LED CLIP rouge. Si un signal audio est détecté sur le canal 2 et vous montez le volume en conséquence à l'aide du réglage du volume 2, la LED Signal blanche s'allume. Si la LED CLIP rouge s'allume, une distorsion du signal peut en résulter. Réduisez le niveau de sortie du périphérique de lecture ou le volume à l'aide du réglage du volume 2.

Bouton tactile permettant de sélectionner la source de signal du canal MUSIC (module Bluetooth, entrée avec icône CD, entrée avec icône câble). Réglez la source du signal en appuyant sur la touche au moins une demi-seconde. Vous pouvez activer la source de signal qui s'applique dans le sens des aiguilles d'une montre.

Bouton tactile permettant d'activer le mode de couplage Bluetooth. Coupez un périhérique de lecture Bluetooth (par exemple smartphone, tablette, etc.) à l'aide du module Bluetooth en sélectionnant Bluetooth comme source de signal (voir le point 13). Si aucun dispositif de lecture n'est couple ou raccordé au module Bluetooth, l'icone Bluetooth clignote lentement. Coupez un dispositif en appuyant sur le bouton de couplage Bluetooth durant environ 2 secondes, jusqu'à ce que l'icone Bluetooth clignote plus rapidement. L'identifant Bluetooth est désormais visible sur d'autres disposits Bluetooth. Activez Bluetooth sur toute dispositif de lecture et recherche les appareils Bluetooth à proximité à partir du menu Bluetooth. Lorsque LD IMA 30 apparait sous « appareils disponibles», sélectionnez-le pour le coupler automatiquement. Lorsque le couplage est terminé, l'icone Bluetooth à l'avant de l'appareil s'allume et reste allumée. L'identifant Bluetooth n'apparait plus sur les autres appareils pour éviter des couplages non autorisés avec le module Bluetooth. La lecture sur le dispositif peut désormais être lancée. Pour déconnecter un appareil Bluetooth actuellement couplé et réinitialiser le module Bluetooth pour qu'il soit prêt à être couplé une nouvelle fois, appuyez sur le bouton de couplage Bluetooth durant environ 2 secondes. Coupez le dispositif de lecture et raccordez-le une nouvelle fois en sélectionnant LD IMA 30 dans le menu « appareils couplés » de l'appareil de lecture.

15 MUSIC (musique)

Réglage du volume pour le canal MUSIC avec la LED SIG (signal) blanche et la LED CLIP rouge. Si un signal audio est détecté sur le canal MUSIC et vous montez le volume en conséquence à l'aide du réglage du volume MUSIC, la LED Signal blanche s'allume. Si la LED CLIP rouge s'allume, une distorsion du signal peut en résulter. Réduisez le niveau de sortie de l'appareil de lecture ou le volume à l'aide du réglage du volume MUSIC.

16 MASTER Volume control (contrôl de du volume principal)

Le contrôle du volume principal permet d'ajuster le volume du signal additionnel de tous les canaux à l'exception du canal EMERGENCY. Le canal EMERGENCY contourne le contrôle du volume principal et son signal est directement envoyé à l'amplificateur interne et la sortie de haut-parleur. Le contrôle du volume principal comporte un anneau de LED tricolores. L'anneau LED est éteint lorsqu'aucun signal ou seul très faible signal est détecté sur la sortie. Il s'éclaire en présence d'un signal d'un niveau suffisant. Lorsque le limiteur interne agit, l'anneau devient jaune. Lorsque l'anneau devient rouge, le mode de protection est activé en raison d'un problème technique (par exemple court-circuit dans le câble pour haut-parleur). La sortie est mise en sourdine en mode de protection. Mettez l'appareil hors tension. Si le problème technique ne peut pas être rectifié, veuillez prendre contact avec un centre de service autorisé.

17 Prio

Champ d'affichage indiquant un mode de priorité active lié à des canaux MIC/LINE (niveau 2, 3 et 4). Trois situations sont à l'origine du déclenchement du mode de priorité des canaux MIC/LINE, suite à quoi le champ d'affichage Prio s'allume en jaune à l'avant :

1. Le circuit de commutation vox est actif (le niveau de signal d'entrée du canal MIC/LINE 1 depasse le seuil vox).
2. Le contact entre C et + dans la connexion de bornier du canal MIC/LINE1 est fermé à l'aide d'un bouton ou commutateur de mise en sourdine.
3. La sonnerie retentit.

De plus amples informations sur les priorités de canal et les champs d'affichage EMERG et PRIO à l'avant de l'appareil sont disponibles dans le tableau NIVEAUX DE PRIORITE des générées instructions.

18 EMERG

champ d'affichage du niveau de priorité du canal d'urgence. Le champ d'affichage EMERG s'allume en jaune lorsque le niveau de priorité 1 est activé par un circuit vox d'urgence ou par l'utilisation d'un commutateur de mise en sourdine monté (fermeture de contact). À ce moment, tous les autres canaux d'entrée seront mis en sourdine. Dans la mesure où la fermeture de contact est ouverte/déconnectée et lorsque le niveau du signal d'urgence tombe en dessous du seuil vox, le son de tous les canaux est rétabli et l'affichage EMERG s'éteint.

19 Bouton standby

L'amplificateur peut être mis en mode veille à l'aide d'une brève pression sur le bouton de veille. Cela coupe également le son des sorties du haut-parleur. Sortez l'appareil du mode veille et remettez-le en mode de fonctionnement normal en appuyant brièvement sur le bouton une nouvelle fois. Lorsque vous activez le mode veille en appuyant sur le bouton de veille, l'amplificateur ne peut être sorti de ce mode à l'aide de la fonction de veille automatique, même en la présence d'un signal audio.

LED bicolore permettant d'afficher un état de fonctionnement. La LED de veille s'allume en blanc lorsque l'appareil est opérationnel. En mode veille, elle est allumée en rouge.

NIVEAUX DE PRIORITE

Niveau de priorité Source de déclenchement Sources des signaux		misi en sourdine	Sources de signaux actifs	Indication sur le pan-neau avant
1 VOX d'urgence et fermeture de contact		MIC/LINE 1	URGENCE EMERG MIC/LINE 2
		MUSIQUE
2 VOX MIC/LINE 1		MIC/LINE 2 URGENCE		PRI0
		MUSIQUE MIC/LINE 1
3	Fermeture de contact MIC/LINE 1 lorsque la sonnerie retentit	MIC/LINE 1	URGENCE PRI0 MIC/LINE 2
		MUSIQUE
4	Fermeture de contact MIC/LINE 1 après la sonnerie	MUSIQUE	URGENCE	PRI0 MIC/LINE 1
			MIC/LINE 2
5 --			URGENCE	-
			MIC/LINE 1
			MIC/LINE 2
			MUSIQUE

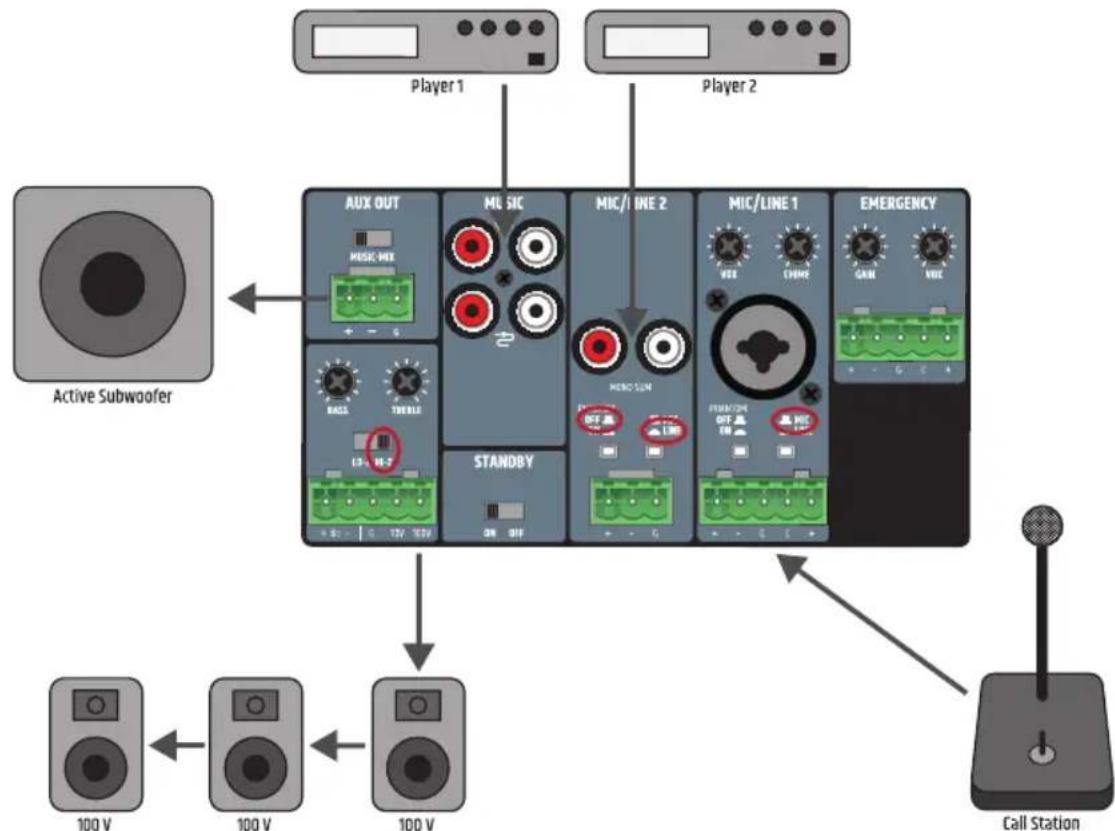

Examples de câblage

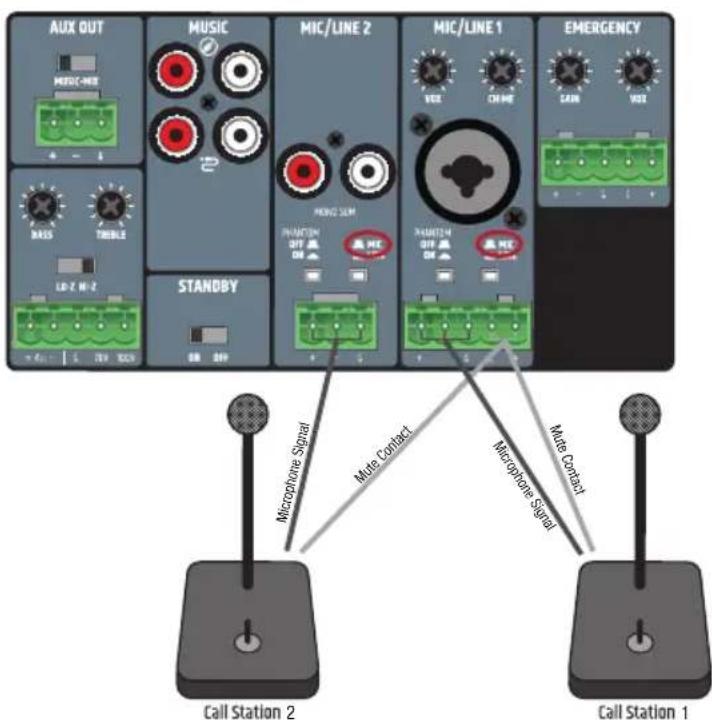

La connexion d'un bouton ou commutateur de mise en sourdine dans le canal MIC/LINE 1 peut être utilisée par deux appareils en même temps afin de mettre en sourdine un signal musical ou lancer le signal de sonnerie. Pour ce faire, les contacts de mise en sourdine correspondants des deux appareils doivent être raccordés aux contacts C et + de la connexion de bornier du canal MIC/LINE 1.

Lorsque you branchez le bornier, veuillez you assurer de la belle affec tion des broches (voir l'illustration ci-dessous). Le fabricant decline toute responsabilité en cas de dommages resultant d'un mauvais cablage. Voutrouvrez de plus amples informations sur le cablage correct des borniers dans la rubrique CONNXIONS SUR LE BORNIER des presents instructions.

Connexions sur le bornier

LINE OUTPUT AUX OUT

CONNEXIONS HAUT-PARLEURS (haut-parleurs à faible impedance, de 100 V et de 70 V)

Par défaut, le signal de canal EMERGENCY est acheminé vers la sortie de ligne AUX OUT avec un cavalier interne. Pour modifier ce réglage d'usine, vous devez ouvrir l'appareil et déplacer le cavalier correspondant.

Avertissement : risque de choc électrique ! l'appareil contient des tensions dangereuses !

Ouvrir l'appareil et en modifier la configuration avec les cavaliers demande des connaissances spécialisées et peut être uniquement effectué par un technicien spécifique formé. Si vous n'êtes pas qualifié, n'essayez pas de faire cette procédure vous-même. Confiez plutôt cette tâche à un professionnel qualifié.

Lorsque vous ouvrez l'amplificateur et en modifiez la configuration, prenez soin d'éviter de l'endommager et de causer des blessures physiques. Suivez chaque étape des instructions exactement. Le fabricant décline toute responsabilité en cas de dégâts ou de blessures personnelles résultant d'une manipulation incorrecte.

1. Débranchez complètement l'amplificateur du courant (débranchez la prise de courant).
2. Débranchez tous les câbles de l'amplificateur.
3. Attendez au moins une minute avant d'ouvrir le boîtier pour vous assurer qu'il ne reste aucune tension dangereuse à l'intérieur de l'amplificateur.
4. À l'aide d'un outil adéquat, desserrez et retirez les 2 vis de chaque côté de l'amplificateur, A, les 4 vis signalisées à l'arrière B et une vis au-dessus de l'amplificateur C (9 vis au total). Prenez note des positions respectives des 3 différents types de vis.
5. Retirez le couvercle du boîtier.

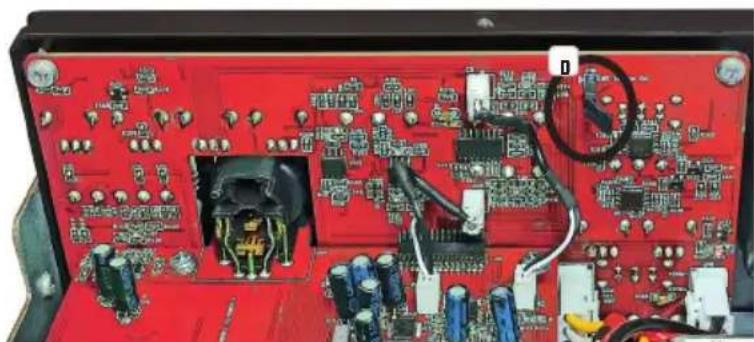

6. Retirez le cavalier indiqué dans la deuxième illustration des contacts correspondants (à l'intérieur, au dos de l'appareil).
7. Poussez le couvercle pour le remettre en place sur le boîtier et vissez-le avec les vis que vous avez retirées précédemment.

Le signal du canal EMERGENCY n'est plus acheminé vers la sortie de ligne AUX OUT.

Montage en RACK (kit de montage en RACK ldimark disponible en option)

L'installation d'un seul amplificateur demande un support de montage en rack avec des côtés courts et le support de montage en rack avec le côté long. Vissez le support qui a les côtés courts à gauche ou à droite de l'amplificateur et le support au côté long sur l'autre bord. Utilisez les vis à tête plate M4 pour ce faire.

Pour monter deux amplificateurs l'un à côté de l'autre sur un rack de 19", vous avez besoin des deux petites plaques pour brancher les amplificateurs à l'arrière C, des deux plaques rectangulaires pour attacher les amplificateurs au bas et des deux supports de montage en rack aux cotes courts A. Desserrez les vis à l'arrière aux positions correspondantes et utilisez les pour visser les amplificateurs sur les plaques C. Vissez les connecteurs D comme illustré ci-dessous sur les amplificateurs aux positions correspondantes avec les vis à tête fraisée M3 incluses. Utilisez les vis à tête plate M4 pour visser les supports de montage en rack qui ont les cotes courts A sur le côté des appareils.

MONTAGE SOUS UNE TABLE (support de montage en rack inclus dans le kit de montage en rack LIDMARK disponible en option).

Pour monter l'appareil sous une table, deux orifices de vis M4 sont prévus à cet effet des deux côtés du boîtier, sur la partie supérieure. Utilisez les vis à tête plate M4 pour visser les supports de montage en rack aux côtés courts de chaque côté du boîtier comme sur l'illustration. L'amplificateur peut désormais être fixé dans une position adaptée sous un bureau.

Référence de l'article LDIMA30

Type de produit : Installation de l'amplificateur mélangeur

Entrée d'urgence 1 entrée de ligne symétrique

Entrées micro/ligne 2

Sources de musique 2 entrées de ligne stéréo asymétriques +1 interface Bluetooth v4.0

Sorties de ligne 1

Puissances de sortie 1 avec sélecteur de mode de sortie (basse impédance, haute impédance)

Système de refroidissement Refroidissement par convection

Niveau de priorité 4

Entrée d'urgence

Sensibilité d'entrée nominale -6 dBu (sinusoïde 1 kHz, gain max.)

Échage de l'entrée nominale 20 dBu (sinusoïde 1 kHz)

Réponse en fréquence 10 Hz - 20 kHz (basse impédance SPK OUT, -3 dB)

10 Hz - 20 kHz (AUX OUT, -3 dB)

Impédance d'entrée 10 kilo-ohms (symétriques)

Rapport S/B >90 dB (SPK OUT, -6 dBu, gain CH max. (0 dB), gain principal min. (-inf), BP 20 kHz, pondéré A)

Fermeture de contact prioritaire +5 V. c. c. Normalement ouvert pour contact sec

Connecteur Bornier à 5 broches de 1x 5,08 mm

Seuil de mise en veille/reveil -40 dB_i

Entrées micro/ligne 1-2

Sensibilité d'entrée nominale Mic: -36 dBu (Sinusoidale 1 kHz, Gain max)

Ligne: +1 dBu (Sinusoïdale 1 kHz, Gain max)

Échantillonnage de l'entrée nominale Mic: -17 dBu (Sinusoïde 1 kHz)

Ligne: +19 dBu (Sinusoïde 1 kHz)

THD+N MIC: <0,2% (SPK OUT, -38 dBu, 20-20 kHz, gain max., BP 20 kHz)

< 0,2% (AUX OUT, -38 dBu, 20-20 kHz, gain max., BP 20 kHz)

Ligne: < 0,1% (SPK OUT, +4 dBu, 20-20 kHz, gain CH max., gain principal max. (0 dB), BP 20 kHz)

Réponse en fréquence Mic: 170 Hz - 20 kHz (SPK OUT, -3 dB)

150 Hz - 20 kHz (AUX OUT, -3 dB)

Ligne:19HZ-20KHz (SPK OUT, -3 dB)

20 Hz - 20 kHz (AUX OUT, -3 dB)

Impédance d'entrée Mic: 1,2 kilo-ohms (équilibrés)

Ligne : 10 kilo-ohms (symétriques)

TRMC Mic: >40 dB (SPK OUT, AUX OUT, 1 kHz)
	Ligne: >45 dB (SPK OUT, AUX OUT, 1 kHz)
Gain Mic: -Inf à 45 dB (SPK) / 38 dB (AUX OUT)
	Ligne: -Inf à 22 dB (SPK) / 0 dB (AUX Out)
Alimentation fantôme +24 V, commutable 10 mA
Seuil VOX Mic: 0 %: Arrêt, 25 %: -36 dBu, 50 %: -48 dBu, 100 %: -66 dBu
	Ligne: 0 %: Arrêt, 25 %: 1 dBu, 50 %: -11 dBu, 100 %: -28 dBu
Fermeture de contact prioritaire +5 V c.c. Normalement ouvert pour contact sec
Connecteur Micro/ligne 1: Bornier à 5 broches, pas de 5,08 mm + 1 prise combo XLR/6,3 mm
	Mic/Ligne 2: Bornier à 3 broches, pas de 5,08 mm + 1 RCA mono double additionné
Seuil de mise en veille/réveil Mic: -70 dBu
	Ligne: -35 dBu (lignite), -40 dBu (somme mono)
Carillon
Temps de lecture 2 s
Résolution 12 bits
Entrées musique – CD/AUX
Sensibilité d'entrée nominale -6 dBV (Sinusoise 1 kHz, gain max.)
Écrétage de l'entrée nominale	8 dBV (Sinusoise 1 kHz)
Connecteur 2 x RCA mono double additionné
THD+N	< 0,05 % (SPK OUT, -6 dBu, 20-20 kHz, gain CH max., gain principal max. (0 dB), BP 20 kHz) < 0,01 % (AUX OUT, -6 dBu, 20-20 kHz, gain CH max., BP 20 kHz)
Réponse en fréquence	20 Hz - 20 kHz (SPK OUT, -3 dB) 20 Hz - 20 kHz (AUX OUT, -3 dB)
Impédance d'entrée	20 kilo-ohms (asymétriques)
Rapport S/B	>86 dB (SPK OUT, -4 dBu, gain CH max. (0 dB), gain principal max. (0 dB), BP 20 kHz, pondéré a) >90 dB (AUX OUT, -6 dBu, gain CH max. (0 dB), BP 20 kHz, pondéré a)
Rapport S/B (Meilleures conditions)	>90 dB (SPK OUT, +10 dBu, gain CH max. (0 dB), gain principal (-16 dB), BP 20 kHz, pondéré a) >104 dB (AUX OUT, +10 dBu, gain max. (0 dB), BP 20 kHz, pondéré a)
Gain -Inf à 5 dB (AUX), 27 dB (SPK)
Seuil de mise en veille/réveil -45 dBu
Entrée musique – BT
THD+N	< 0,2 % (SPK OUT, -10 dBFs, 20-20 kHz, gain max., BP 20 kHz) < 0,2 % (AUX OUT, -10 dBFs, 20-20 kHz, gain max., BP 20 kHz)
Réponse en fréquence	25 Hz - 20 kHz (SPK OUT, -3 dB) 25 Hz - 20 kHz (AUX OUT, -3 dB)
Rapport S/B	>80 dB (SPK OUT, -10 dBFs, gain max. (0 dB), BP 20 kHz, pondéré a) >80 dB (AUX OUT, -10 dBFs, gain max. (0 dB), BP 20 kHz, pondéré a)
Rapport S/B (Meilleures conditions)	>86 dB (SPK OUT, 0 dBFs, gain CH max. (0 dB), gain principal (-10 dB), BP 20 kHz, pondéré a) >93 dB (AUX OUT, 0 dBFs, gain max. (0 dB), BP 20 kHz, pondéré a)
Sortie amplificateur
Type	Classe D
Sorties amplificateur	Basse impédance: Charge minimale de 4 ohms, haute impédance 70 V ou sorties 100 V
Connecteur Bornier à 5 broches (pas de 5,08 mm)
Puisance de sortie	35 W (Onde sinusoidale continue 1 kHz, charge de 4 ohms)
Puisance crête de sortie	39 W (100 msec sinusoide 1 kHz Rafale @ charge de 4 ohms)
Réponse en fréquence	20 Hz - 20 kHz (L0-Z, -3 dB) 60 Hz - 20 kHz (HI-Z, -3 dB)
Contrôle de la tonalité GRAVES: +10 dB (100 Hz), AIGUS: +10 dB (10 kHz)
Protection	Limiteur audio (plage de 10 dB), sur/sous-tension, surtempérature, court-circuit, détction de décalage
Sortie Aux
Connecteur Bornier à 3 broches (pas de 5,08 mm)
Réponse en fréquence	20 Hz - 20 kHz (-3 dB)
Niveau de sortie maximale	22 dBu

Alimentation

Type SMPS

Plage de tension 100 V c. a. - 240 V c. a. (+-10 %), 50-60 Hz

Fusible secteur T1,25 A 250 V

Connecteur Prise IEC

Classe de sûreté Classe 1

Consommation électrique max. 70 W (sinusoïde 1 kHz avec charge de 4 ohms)

Consommation électrique en veille 7 W (sans entrée de signal)

Consommation électrique en veille < 1W

Température de fonctionnement 0°C - 40°C; humidité < 85%, sans condensation

Général

Durée de mise en veille 20 min

Matériau Chassis en acier, panneau frontal en plastique

Dimensions (L x l x H) : 210 x 96,5 x 266,76 mm (hauteur avec pieds en caoutchouc)

Poids 2,39 kg

Accessoires en option

Matériel de montage en rack

Garantie fabricant & limitation de responsabilité

Nos conditions actuelles de garantie et de limitation de responsabilité sont disponibles à l'adresse suivante : https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. Pour les réparations, veuillez contacter Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

TRI et mise aux déchets correcte de ce produit

La présence de ce symbole sur le produit ou sur la documentation correspondante indique qu'en fin de vie, le produit ne doit pas être jeté avec les déchets normaux, afin d'éviter tout dommage à l'environnement ou aux personnes consécutif à une élimination non contrôlée des déchets. Séparez-le des autres types de déchets et recyclez-le, afin de promouvoir la réutilisation durable des ressources naturelles. Nous conseillons aux utilisateurs non professionnels de contacter le revendeur chez qui ils ont acheté le produit, ou un représentant gouvernemental local, pour plus de détails sur le lieu de collecte et la façon de recycler cet appareil dans le meilleur respect de l'environnement possible. Nous invitons les utilisateurs professionnels à contacter leur fournisseur et à vérifier les termes et conditions de leur contrat d'achat. Ce produit ne doit pas être mélangé à d'autres déchets commerciaux lors de la collecte.

CONFORMITE CE

La société Adam Hall GmbH déclare par la présente que ce produit est conforme aux régulations suivantes (le cas échéant) :

R&TTE (1999/5/EG) et RED (2014/53/EU) à partir de juin 2017

Directive basse tension (2014/35/EU)

Directive CEM (2014/30/EU)

ROHS (2011/65/EU)

La Déclaration de Conformité complète est disponible sur le site Web www.adamhall.com.

Pour toute information complémentaire, contactez-nous : [e-mail].

Declaration de conformite ce

Adam Hall GmbH déclare par la présente que ce type d'équipement radio est conforme à la directive 2014/53/EU. Le texte intégral de la déclaration de conformité CE est disponible à l'adresse suivante

Adresse Internet disponible: www.adamhall.com/compliance/

ATTENTION! Ce symbole correspond à des surfaces chaudes. En cours de fonctionnement, certaines parties de l'appareil peuvent devenir chaudes. Après utilisation, ne manipulez ou ne transportez l'appareil qu'au bout de 10 minutes de refroidissement.
