MODE D'EMPLOI VKM1800.0SR Küppersbusch

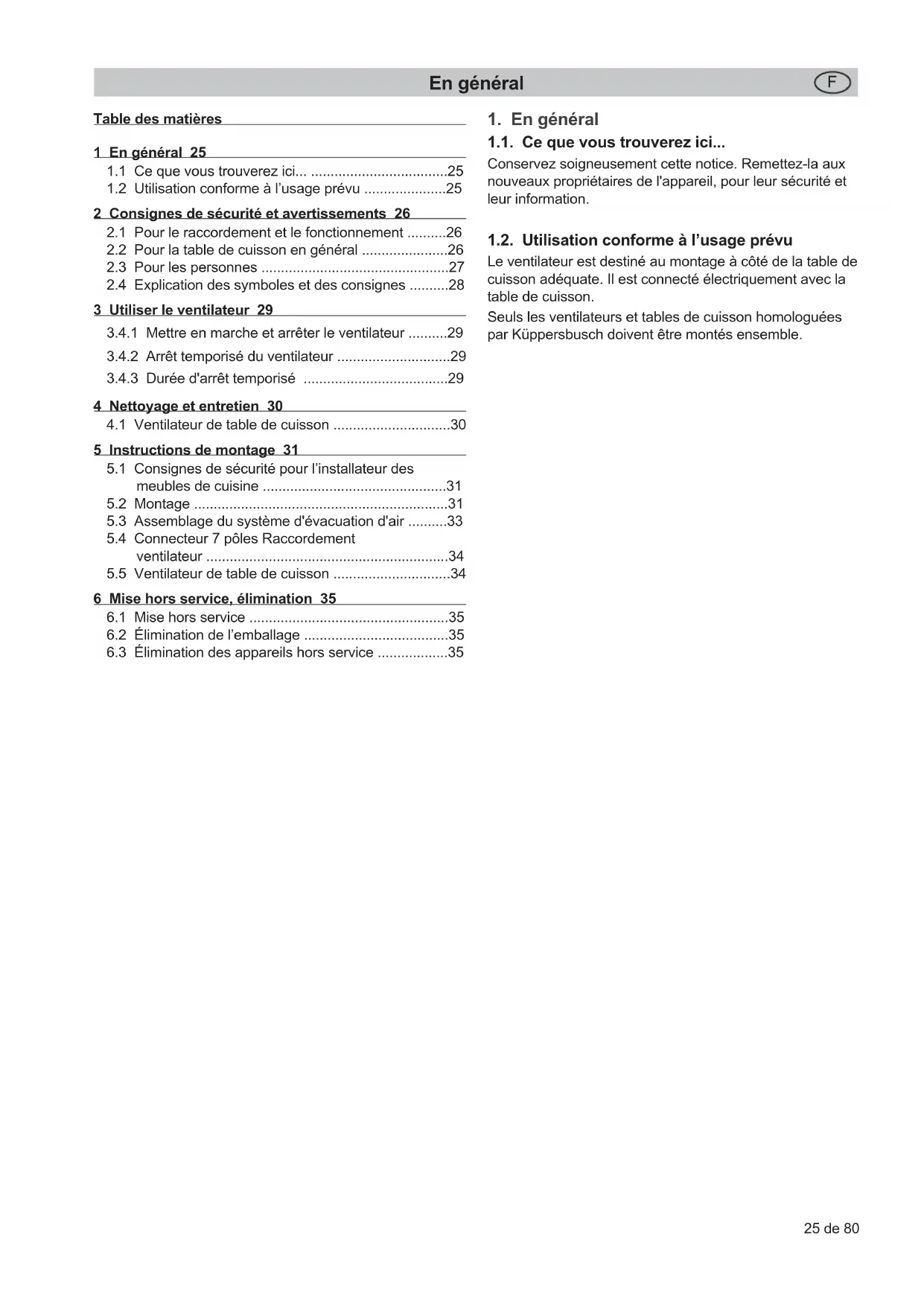

1.1 Ce que vous trouverez ici....25 1.2 Utilisation conforme à l'usage prévu.....25

2 Consignes de sécurité et avertissements 26

2.1 Pour le raccordement et le fonctionnement.....26 2.2 Pour la table de cuisson en général.....26 2.3 Pour les personnes.....27 2.4 Explication des symboles et des consignes.....28

3 Utiliser le ventilateur 29

3.4.1 Mettre en marche et arrêter le ventilateur.....29 3.4.2 Arrêt temporisé du ventilateur.....29 3.4.3 Durée d'arrêt temporisé.....29

4 Nettoyage et entretien 30

4.1 Ventilateur de table de cuisson 30

5 Instructions de montage 31

5.1 Consignes de sécurité pour l'installateur des meubles de cuisine....31 5.2 Montage 31 5.3 Assemblage du système d'évacuation d'air.....33 5.4 Connecteur 7 pôles Raccordement ventilateur....34 5.5 Ventilateur de table de cuisson 34

6 Mise hors service, élimination 35

6.1 Mise hors service 35 6.2 Élimination de l'emballage 35 6.3 Élimination des appareils hors service.....35

1.1. Ce que vous trouverez ici...

Conservez soigneusement cette notice. Remettez-la aux nouveaux propriétaires de l'appareil, pour leur sécurité et leur information.

1.2. Utilisation conforme à l'usage prévu

Le ventilateur est destiné au montage à côté de la table de cuisson adéquate. Il est connecté électriquement avec la table de cuisson.

Seuls les ventilateurs et tables de cuisson homologuées par Küppersbusch doivent être montés ensemble.

2.1. Pour le raccordement et le fonctionnement

• Les appareils ont été conçus selon les normes de sécurité en vigueur.
• Le raccordement au secteur, l'entretien et la réparation de l'appareil ne doivent être effectués que par un professionnel agréé, conformément aux standards de sécurité en vigueur. Les travaux effectués de façon non conforme mettent votre sécurité en danger.
• En cas d'endommagement du cordon de cet appareil, celui-ci doit être remplacé par le fabricant ou son Service Après-Vente, ou par une personne similaire qualifiée, afin d'éviter tout risque de danger.
• Ne pas faire fonctionner l'appareil via une minuterie externe ou une commande à distance externe.

2.2. Pour la table de cuisson en général

• La table à induction réagissant très rapidement à fort niveau de puissance, ne pas la laisser sans surveillance !
• Pendant la cuisson, prenez garde à la montée en température très rapide des zones de cuisson. Évitez de chauffer des récipients à vide (danger de surchauffe et des récipients !).
• Ne jamais placer de casseroles ou de poêles vides sur une zone de cuisson activée.
• Attention lors de l'utilisation de la casserole bain-marie. Les casseroles bain-marie peuvent chauffer à vide, sans aucun avertissement ! Ceci endommage le récipient et la zone de cuisson. Dans ce cas, la responsabilité du fabricant ne pourra être engagée !
• Après l'utilisation, arrêter la zone de cuisson impérativement avec la touche Moins et non uniquement par la détection du récipient de cuisson.
• Les graisses et les huiles surchauffées peuvent s'enfl ammée avec de l'eau ! Arrêter l'appareil et recouvrir les flammes avec précaution, p. ex. à l'aide d'un couvercle ou d'une couverture extinc-trice.
• La surface en vitrocéramique est très résistante. Évitez toutefois d'y faire tomber des objets durs. Les impacts en forme de point peuvent entraîner la rupture de la table de cuisson.
• Risque de choc électrique en cas de brisure, de fissure ou d'autres endommagements de la vitrocéramique. Mettre aussitôt l'appareil hors service. Couper immédiatement le fusible domestique et appeler le Service Après-Vente.
• S'il n'est plus possible d'arrêter la table de cuisson (touches sensitives défectueuses), couper immédiatement le fusible domestique et appeler le Service Après-Vente.
• Attention en travaillant avec des appareils ménagers ! Ne jamais poser les câbles à proximité des zones de cuisson chaudes.
• Risque d'incendie : ne jamais entreposer des objets sur la table de cuisson.
• N'utilisez jamais la table de cuisson vitrocéramique pour y déposer des objets.
• Ne pas déposer de feuille d'aluminium ou de film plastique sur les zones de cuisson. Éloigner de la zone de cuisson chaude tout ce qui risque de fondre, p. ex. objets ou films en plastique, sucre et mets contenant beaucoup de sucre. Du sucre renversé sur la plaque vitrocéramique doit être retiré immédiatement, tant qu'il est chaud et ce, avec un grattoir spécial verre, afin d'éviter tout endommagement de la table de cuisson.
• Ne jamais déposer d'objets métalliques (casseroles, couverts, couvercle de ventilateur, etc.) sur la table de cuisson à induction, parce qu'ils risquent de devenir brûlants. Risque de brûlures !
• Ne déposez jamais directement sous la table de cuisson, des objets sensibles au feu, facilement inflammables ou déformables.
• Des objets métalliques portés sur le corps peuvent, à proximité immédiate de la table à induction, devenir chauds. Attention, risque de brûlures. Cette mise en garde ne concerne pas les objets non magnétisables, tels que bagues en or ou en argent.
• Ne jamais faire chauffer des boites de conserves fermées, ni d'emballages stratifiés sur les zones de cuisson. L'alimentation en énergie pourrait les faire éclater !

- Maintenir les touches sensitives propres, car des salissures sur l'appareil pourraient être détectées comme effleurement d'un doigt. Ne jamais poser d'objets (tels que casseroles, torchons, etc.) sur les touches sensitives !

- Au cas où les aliments déborderaient sur les touches sensitives, nous conseillons d'actionner la touche Arrêt !

- Ne pas placer les casseroles et les poêles à proximité des touches sensitives ni en recouvrir ces dernières. Dans ce cas, l'appareil s'arrête automatiquement.

- Placer toujours le récipient de cuisson au milieu de la zone de cuisson.

- Utiliser si possible les récipients de grande taille sur les zones de cuisson arrière, afin que les touches sensitives ne soient pas trop chauffées (surchauffe Touch-Control; message d'erreur E2, coupure du Touch-Control).

- En cas de présence d'animaux capables d'atteindre la table de cuisson, activer la sécurité-enfants.

- N'utilisez jamais la table de cuisson à induction lorsque le four sous-plan est en fonctionnement pyrolyse.

- La table de cuisson en vitrocéramique ne doit, en aucun cas, être nettoyée avec un appareil à vapeur ou avec un ustensile similaire !

- Veiller à ne pas déposer d'objets (p. ex. chiffon) à proximité immédiate de l'évacuation de la table de cuisson. Ces objets pourraient être aspirés par le flux d'air. De manière générale, maintenir les liquides et petits objets à l'écart de l'appareil.

- Ne jamais utiliser l'appareil sans filtre à graisses mis en place.

- Les filtres à graisse encrassés représentent un risque d'incendie !

- Les fritures ne sont autorisées que sous surveillance permanente, le flambage est interdit !

- En cas d'utilisation de foyers à cheminée utilisés avec du bois, du charbon, du gaz ou du mazout, veiller à une ventilation suffisante. La dépression maximum admissible, engendrée par la hotte d'aspiration dans le local où se trouve le foyer à cheminée, ne doit pas dépasser 4 Pa (0,04 mbar) sous peine de risque d'empoisonnement.

• Les vapeurs de cuisson dégagent de l'humidité supplémentaire dans l'air ambiant.
• En mode « Recyclage d'air », cette humidité des vapeurs de cuisson n'est que très peu éliminée. C'est pourquoi il faut toujours veiller à un apport suffisant d'air frais, p. ex. grâce à une fenêtre ouverte ou une ventilation des pièces.
• Assurer en permanence un climat intérieur normal et agréable (entre 45 et 60 % d'humidité).
• Après chaque utilisation en mode « Recyclage d'air », actionner l'aspiration de plan de cuisson pendant env. 20 minutes à l'allure basse ou activer la fonction automatique de ventilation temporisée.

2.3. Pour les personnes

- Ces appareils peuvent être utilisés par des enfants âgés de plus de 8 ans et par des personnes avec des capacités physiques, sensorielles ou mentales réduites ou des personnes manquant d'expérience et/ou de connaissances, à condition qu'elles soient surveillées ou initiées concernant l'utilisation en toute sécurité de l'appareil et qu'elles aient bien compris les dangers en résultant. Il est interdit aux enfants de jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants, à moins qu'ils le fassent sous surveillance.

- Les surfaces des plaques de cuisson et des éléments thermiques sont brûlantes pendant le fonctionnement. Il convient donc de tenir les enfants éloignés.

- Seuls des grilles de protection ou recouvrements pour tables de cuisson proposés par le fabricant de la table de cuisson ou les grilles de protection ou recouvrements pour tables de cuisson cités par le fabricant dans le manuel de service peuvent être utilisés. L'utilisation de grilles ou de recouvrements inadaptés peut entraîner des accidents.

- Les personnes portant un pacemaker ou une pompe à insuline doivent s'assurer que la table à induction n'entrave pas le bon fonctionnement de leurs implants (la plage de fréquence de la table à induction se situe entre 20 et 50 kHz).

2.4. Explication des symboles et des consignes

L'appareil a été fabriqué selon l'état actuel de la technique. Cependant, les machines recèlent toujours des risques qu'il n'est pas possible d'exclure en matière de construction.

Afin d'assurer à l'utilisateur une sécurité suffisante, des consignes de sécurité sont prescrites en plus ; ces consignes sont identifiées par les marquages de texte décrits ci-après.

Seul le respect de ces consignes permet de garantir une sécurité suffisante lors de l'utilisation.

Les passages de texte marqués ont des significations différentes :

DANGER

Remarque qui attire l'attention sur un danger menaçant dont les conséquences possibles sont la mort ou de très graves blessures.

Prudence

Remarque qui attire l'attention sur une situation potentiellement dangereuse dont les conséquences possibles sont la mort ou de très graves blessures.

Attention

Remarque qui attire l'attention sur une situation dangereuse dont les conséquences possibles sont de légères blessures ou l'endommagement de l'appareil.

Remarque

Remarque dont le respect facilite l'utilisation de l'appareil.

En outre, les symboles de danger suivants marquent certains passages de texte :

Attention - énergie électrique! DANGER de MORT !

Ce symbole est apposé à proximité de composants sous tension. Les couvercles munis de ce symbole doivent être retirés uniquement par un électricien qualifié.

Prescriptions d'utilisation pour la manipulation de composants et ensembles (ESD) sensibles à l'électricité statique.

Les couvercles sur lesquels sont apposés ce symbole recouvrent des composants et ensembles sensibles à l'électricité statique. Éviter impérativement tout contact avec les connexions, circuits et broches de composants. Seul un personnel disposant de connaissances dans le domaine des ESD est autorisé à intervenir sur ces composants !

Couvercle en verre

Le couvercle ouvert n'a pas besoin d'être retiré.

2. □─┐│→ □ ││││

1. min → 9'

2. min → 59

3. Utiliser le ventilateur

Sur le bandeau de commande Touch Control, à droite, se trouvent les touches pour le ventilateur.

Retirer entièrement le couvercle en verre avant la mise en service du ventilateur. Le retrait n'est pas nécessaire pour les modèles avec couvercle ouvert.

Important :

Ne pas déposer le couvercle sur la table de cuisson à induction ! Risque de brûlures !

3.4.1 Mettre en marche et arrêter le ventilateur

1. Actionner la touche Marche/Arrêt Ventilateur (env. 1 sec.)
2. Actionner la touche Plus 📁u ventilateur. Ensuite, sélectionner avec la touche Plus 📁u la touche Moins 📁e niveau de puissance souhaité 1, 2, 3 ou 4. Le symbole de ventilateur s'allume.

Le niveau de puissance intensive 4 reste activé pendant 10 minutes; le système revient ensuite automatiquement au niveau 3.

1. Pour couper le ventilateur, actionner la touche Moins jusqu'à ce que «0» soit affiché.

Astuce :

Afin que l'aspiration fonctionne correctement aussi pour les récipients de cuisson hauts (p. ex. cuiseur à asperges), vous pouvez placer une cuiller de cuisine sous le couvercle du côté du ventilateur.

3.4.2 Arrêt temporisé du ventilateur

L'arrêt temporisé du ventilisateur sera utilisé pour éliminer les odeurs de cuisine après la cuisson. En outre, cela permet de sécher les filtres dans le ventilisateur.

Réglage de l'arrêt temporisé de ventilateur

1. Actionner simultanément les touches Plus et Moins du ventilateur. L'arrêt temporisé de ventilateur est réglé sur 10 minutes. Le symbole d'arrêt temporisé malume.
2. En actionnant une nouvelle fois simultanément les touches Plus et Moins, le réglage sera de 60 minutes.
3. L'arrêt temporisé de ventilateur sera mis hors service en actionnant une nouvelle fois simultanément les deux touches.

L'allure du ventilateur, lorsque le fonctionnement temporisé est activé, peut être réglée et modifiée à volonté.

3.4.3 Durée d'arrêt temporisé

Après chaque procédure de cuisson, le moteur de ventilateur doit continuer de fonctionner pendant une durée de 10 à 20 minutes. Si le ventilateur fonctionne au moins pendant 15 minutes, un fonctionnement temporisé d'env. 15 minutes à allure faible se poursuivra après la coupure de la zone de cuisson. Ceci permet d'assurer un fonctionnement optimal et l'élimination des vapeurs résiduelles de cuisson.

En cas d'utilisation avec des filtres de recirculation d'air, toujours régler cet arrêt temporisé pour une durée de 10 à 60 minutes afin d'obtenir une élimination optimale des odeurs. Lors de la remise en marche du ventilateur, il peut arriver dans de très rares cas que les molécules odorantes emprisonnées dans le filtre se lient à la vapeur d'eau et puissent de nouveau être perceptibles. Ces odeurs résiduelles disparaissent au cours de l'utilisation.

Important

En mode « Recyclage d'air », veiller à une ventilation suffisante afin d'évacuer correctement l'humidité de l'air.

Nettoyage du filtre à graisses métallique

Nettoyer au moins une fois par mois le filtre à graisses métallique ou, en cas d'encrassement important et d'utilisation intensive, au lave-vaisselle ou dans une solution détergente douce.

Pour retirer le filtre, soulever le couvercle du ventilateur et retirer vers le haut le déflecteur en U en acier inoxydable de l'ouverture d'aspiration du ventilateur. Retirer ensuite le filtre. Pour cela, presser vers le bas le verrouillage situé dans l'encoche de poignée et retirer le filtre.

Vous pouvez nettoyer le filtre au lave-vaisselle. Placer le filtre à la verticale dans le lave-vaisselle. Utiliser exclusivement des liquides de rinçage compatibles avec les pièces en aluminium afin d'éviter tout dommage et coloration sur les filtres.

Ne pas laver les filtres directement à côté de verres ou de porcelaine claire.

Ne pas utiliser le ventilateur sans filtre à graisses !

Après le nettoyage, remettre en place le filtre sec dans le ventilateur. Veiller à ce que : l'encoche de poignée soit visible après la remise en place. Essuyer si possible après chaque remplacement de filtre l'intérieur accessible du ventilateur avec un chiffon imprégné de liquide vaisselle et faire attention aux pièces en saillie à l'intérieur du ventilateur.

Nettoyage et entretien du ventilateur

Il est recommandé de nettoyer le ventilateur au moins à chaque nettoyage du filtre.

Après la cuisson intensive avec de l'eau et des casseroles sans couvercle, de l'eau de condensation peut s'accumuler sous le filtre. Ceci est parfaitement normal. Cette eau doit toutefois être éliminée et l'intérieur du ventilateur doit être nettoyé.

Les ouvertures de ventilation ménagées dans le couvercle permettent l'évacuation, depuis l'intérieur du ventilateur et même à l'état de repos et d'arrêt du ventilateur alors que le couvercle est mis en place, de l'humidité résiduelle issue de la cuisson et du nettoyage.

Si des odeurs résiduelles gênantes devaient être perçues, nettoyer alors le filtre et l'intérieur du ventilateur.

Pour bien nettoyer le ventilateur, utiliser un chiffon humide doux et une solution détergente douce.

Service après-vente

Le filtre doit rester accessible. En cas de filtre à charbon actif, remplacer les tapis de filtre tous les 5 à 24 mois.

5.1. Consignes de sécurité pour l'installateur des meubles de cuisine

• Les placages, colles ou revêtements plastiques des meubles voisins doivent résister à la chaleur (75 °C au minimum). Si les contreplacages et revêtements ne sont pas suffisamment résistants aux hautes températures, ils risquent de se déformer.
• L'encastrement doit être réalisé de manière à empêcher tout contact avec l'appareil.
• L'utilisation de baguettes de finition en bois massif installées sur le plan de travail derrière la plaque de cuisson est autorisée, à condition de respecter les distances minimum indiquées sur le schéma d'installation.
• Respecter impérativement les distances minimum de découpe par rapport au mur arrière, en suivant scrupuleusement le schéma d'encastrement.
• En cas de montage directement à côté d'un meuble haut, respectez une distance de sécurité d'au moins 50 mm. La paroi latérale du meuble doit être revêtue d'un matériau thermorésistant. Pour des raisons techniques de travail, la distance devrait être de 300 mm minimum.
• La distance entre la table de cuisson et une hotte aspirante doit être en conformité avec la notice de montage de la hotte aspirante (distance minimum).
• Tenez les enfants éloignés du matériel d'emballage (films plastiques, polystyrène, clous, etc.) ; celui-ci peut représenter une source de danger. Les petites pièces risquent d’être avalées et les films plastiques peuvent provoquer l'étouffement.

Consignes importantes

• Éviter toute production de chaleur excessive sous la table de cuisson, provenant par exemple d'un four sans ventilation tangentielle.
• N'utilisez jamais la table de cuisson à induction lorsque le four sous plan est en fonctionnement Pyrolyse.
• Lors du montage d'un tiroir, il convient de veiller à ce qu'aucun objet pointu ne soit rangé dans ce tiroir. Ces objets pourraient se coincer sous la face inférieure de la table de cuisson et bloquer le tiroir.
• Si une étagère intermédiaire se trouve sous la table de cuisson, l'écart minimum avec la face inférieure de la table de cuisson doit être de 20mm afi n d'assurer une ventilation suffisante de la table de cuisson.
• Le montage de la table de cuisson au-dessus d'appareils de réfrigération, d'un lave-vaisselle ou d'un lave-linge ou d'un sèche-linge est interdit.
• Pour éviter tout risque d'inflammation, ne déposez ou installez jamais des objets ou des produits facilement inflammables ou non résistants à la chaleur sous ou à proximité de la table de cuisson.

Joint d'étanchéité

Avant l'encastrement, le joint d'étanchéité doit être mis en place.

• Éviter impérativement que du liquide puisse passer entre le bord de la table de cuisson et le plan de travail ou entre le plan de travail et le mur et pénétrer ainsi dans les appareils électriques situés en contrebas.
• Lors de l'encastrement d'une table de cuisson en vitrocéramique dans un plan de travail irrégulier recouvert de céramique ou similaire (carrelage), le joint placé sur la table de cuisson doit être enlevé et l'étanchéité de la table de cuisson par rapport au plan de travail doit être réalisée à l'aide d'un produit d'étanchéité souple (mastic).
• Ne coller jamais la table de cuisson avec du silicone ! Un démontage ultérieur de la table de cuisson ne serait alors plus possible sans endommagement.

Découpe du plan de travail

Effectuez la découpe du plan de travail de manière très précise, avec une bonne lame de scie bien droite ou avec une défonceuse. Les tranches de la découpe doivent être vitrifiées pour éviter toute pénétration d'humidité.

Pour réaliser la découpe, suivez les indications du schéma. La table de cuisson doit reposer de façon absolument horizontale et plane. Toute tension risque d'entraîner la rupture de la surface vitrocéramique. Vérifiez que le joint est bien en place et posé en continu.

VKI 3505.0 SR ① 50 ② 490 ③ 298 ④ 55 ⑤ 518 ⑥ ⑦ 50 50 265 ②

VKI 3805.0 SR ③ 378 ③ 518 ④ 50 ④ 50 490 ② ④ 50 360 ②

VKI 3505 + Zub. 1130 443 300 140 520 ④ 55 170 418 490

VKI 3805 + Zub. 1130 523 380 3 140 520 ④ 50 170 503 490

140 520 ④ 170 120 490

Important : Veillez à poser la table de cuisson en vitrocéramique parfaitement à plat ; une légère inclinaison ou un appui non uniforme risque de la vriller et de la fendre.

1 Espacement minimal par rapport aux meubles avoisinants 2 Dimension du fraisage 3 Dimensions hors tout de la table de cuisson 4 Hauteur d'encastrement

5.3. Assemblage du système d'évacuation d'air

Le raccordement de la table de cuisson au ventilateur peut se faire avec une gaine flexible ou un canal plat.

Les composants d'évacuation d'air de l'une de ces deux variantes sont fournis avec la table de cuisson et seront enfilées les uns dans les autres conformément à l'illustration. Raccourcir le cas échéant avec une scie fine la longueur du canal plat.

Le raccord flexible sera utilisé pour une profondeur de plan de travail de 600 mm. Lors de la pose, veiller à une installation si possible tendue et sans plis. Raccourcir ici le matériau en surplus.

Au sujet du point f

Avant d'enficher la pièce intermédiaire (d) sur le ventilateur de socle (e), placer du ruban d'étanchéité sur la tubulure de raccordement du ventilateur de socle (f).

après l'assemblage, tous les composants doivent être collés de manière étanche avec le ruban adhésif joint, conformément à l'illustration.

Composants du canal d'évacuation a

Ruban d'étanchéité

Filtre de socle (option) : g

Filtre à charbon actif

5.4. Connecteur 7 pôles raccordement ventilateur

Relier les deux connecteurs 7 pôles pour raccorder le ventilateur.

Ouvrir le protège-connecteur sur le connecteur 7 pôles (ventilateur) de la table de cuisson, brancher le contre-connecteur 7 pôles du ventilateur (e) jusqu'à ce que celui-ci s'enclenche sûrement. Ensuite, refermer le protège-connecteur.

Risque d'électrocution !

Le branchement du ventilateur doit être réalisé avant le raccordement au réseau !

Avant toute ouverture du branchement, mettre impérativement l'appareil hors tension. Le raccordement au réseau ne doit être effectué que lorsque le branchement des connecteurs a été réalisé.

Le table de cuisson ne peut être mise en marche que lorsque le contre-connecteur du ventilateur est correctement branché et que le protège-connecteur est fermé.

5.5. Ventilateur de table de cuisson

• Le produit doit être raccordé uniquement par un professionnel dans le respect des prescriptions locales en vigueur, ce qui vaut également pour les raccordements d'évacuation. L'installateur est responsable du fonctionnement correct de l'installation sur le lieu d'installation !
• Lors du montage, respecter les prescriptions nationales et des entreprises de fourniture d'énergie en vigueur en matière de constructions.
• Le ventilateur de table de cuisson peut être utilisé en mode d'évacuation ou en mode de recirculation d'air.
• L'évacuation d'air doit avoir lieu à l'extérieur avec une conduite d'évacuation d'air prévue à cet effet et ou en traversant le mur du logement.
• L'évacuation d'air ne doit pas être amenée dans une cheminée d'évacuation des fumées ou de gaz brûlés déjà utilisées. En cas de doute, consulter le ramoneur responsable de la zone d'habitation concernée.
• Si des foyers à cheminée sont utilisés à proximité du ventilateur de table de cuisson (combustion de charbon, de mazout ou de gaz), une ventilation suffisante doit alors être assurée sous peine de risque d'empoisonnement. Le fonctionnement inoffensif de la table de cuisson est assuré lorsque la dépression engendrée par le ventilateur de table de cuisson ne dépasse pas 0,04 mbar (4 Pa) et qu'une quantité d'air suffisante peut s'écouler dans le local.
• Les conduites d'évacuation d'air doivent satisfaire aux critères de la classe d'incendie B 1 DIN 4102.
• Veiller à ce que le diamètre nominal intérieur des raccords d'évacuation de l'appareil ne soit pas réduit.
• Toujours utiliser le système recommandé et compatible avec l'évacuation de table de cuisson.
• Le diamètre nominal intérieur des conduites d'évacuation ne doit pas être inférieur à 150mm.
• Les conduites d'évacuation d'air doivent être aussi courtes que possible, ne pas présenter d'angles à 90°, mais des coudes d'une angulation supérieure, ni de réductions du diamètre.
• Ne jamais choisir de conduites dont le diamètre intérieur est inférieur à 150mm. Aucun coude ne doit être positionné à moins de 50 cm du ventilateur.
• Toujours prévoir une section de tube d'environ 50 cm entre deux coudes/angles.
• Le diamètre des caissons maçonnés, ainsi que de la découpe dans le bandeau de socle, doit être d'un diamètre au moins égal à celui de la conduite d'évacuation. Une ouverture d'évacuation d'au moins 500 cm² doit être réalisée. Raccourcir la hauteur des bandeaux de socle ou y pratiquer des orifices correspondants.
• Lors de l'installation, veiller à ce que le module d'évacuation reste accessible également après l'installation complète de la cuisine.
• Le cas échéant, les pieds de socle des armoires de cuisine doivent être déplacés.

Remarque

En mode « Recyclage d'air », veiller à une ventilation suffisante afin d'évacuer correctement l'humidité de l'air.

6.1. Mise hors service

La mise hors service de l'appareil survient lorsque l'appareil n'est plus utilisé.

• Coupez les fusibles sur l'installation du bâtiment afin d'éviter tout risque d'électrocution.
• Après son démontage, éliminer le ventilateur de manière conforme à la législation en vigueur.

6.2. Élimination de l'emballage

Éliminez le plus écologiquement possible l'emballage de transport. Le recyclage des matériaux d'emballage permet d'économiser des matières premières et de réduire le volume des déchets.

6.3. Élimination des appareils hors service

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique.

Votre contribution à une élimination correcte de ce produit permet de protéger l'environnement et la santé de vos contemporains. Une élimination incorrecte est une menace pour l'environnement et la santé. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service de récupération des déchets ménagers ou le magasin où vous avez acheté le produit.

1.1 Hier vindt u....38 1.2 Reglementair gebruik....38
