GEBRUIKSAANWIJZING VKM1800.0SR Küppersbusch

1.1. Hier vindt u... Bewaar deze handleiding zorgvuldig. Geef deze gebruiks- en montagehandleiding ter informatie en veiligheid aan een nieuwe eigenaar door. 1.2. Reglementair gebruik Het afzuigsysteem is ontworpen voor de inbouw naast een passend kookveld. Hij wordt elektrisch aan het kookveld gekoppeld. Uitsluitend de door Küppersbusch toegelaten afzuigsys- temen en kookvelden mogen in combinatie gemonteerd worden. 1 Algemeen 38

2 Veiligheidsaanwijzingen en waarschuwingen 39

2.1 Voor aansluiting en werking ...................................39

2.2 Voor de kookplaat in het algemeen .......................39

3 Ventilator gebruiken 42

4 Reiniging en onderhoud 43

5.1 Veiligheidsinstructies voor de

6 Buitenbedrijfstelling, afvoer 48

6.1 Buitenbedrijfstelling ................................................48

6.2 Verwijderen van de verpakking..............................48

6.3 Verwijderen van oude apparaten ...........................48Veiligheidsaanwijzingen en waarschuwingen

2. Veiligheidsaanwijzingen en waarschuwingen

2.1. Voor aansluiting en werking

• De apparaten worden volgens de geldende veiligheidsvoorschriften gebouwd.

• Aansluiting op het net, onderhoud en repa- ratie van het toestel mogen alleen door een erkend vakman volgens de geldende veilig- heidsvoorschriften worden uitgevoerd. Ondes- kundig uitgevoerde werkzaamheden vormen een risico voor uw veiligheid.

• Als het netsnoer van dit toestel beschadigd is, moet ze door de fabrikant of zijn klantenser- vice of door een gelijkaardig gekwalifi ceerde persoon worden vervangen om risico's te vermijden.

• Het toestel mag niet met een externe schakel- klok of een extern afstandsbesturingssysteem worden gebruikt. 2.2. Voor de kookplaat in het algemeen

• Wegens de zeer snelle reactie bij een hoog ingestelde kookstand de inductiekookplaat niet zonder toezicht gebruiken!

• Houd bij het koken rekening met de hoge opwarmsnelheid van de kookzones. Vermi- jd het leegkoken van pannen omdat daarbij het gevaar bestaat dat de pannen oververhit raken!

• Plaats geen lege potten en pannen op de ingeschakelde kookzones.

• Wees voorzichtig bij het gebruik van au-bain- marie-pannen. Au-bain-marie-pannen kun- nen ongemerkt droogkoken! Dat veroorzaakt beschadigingen aan de pan en aan de kook- plaat. De fabrikant kan hiervoor niet aanspra- kelijk worden gesteld!

• Schakel een kookzone na gebruik altijd met de min-toets uit en niet alleen met de panher- kenning.

• Oververhitte vetten en olie kunnen spontaan ontbranden. Bij het bereiden van gerechten met vet en olie altijd in de buurt blijven. Bran- dend vet of olie nooit met water blussen! Het toestel uitschakelen en dan de vlammen voor- zichtig met bijv. een deksel of een blusdeken afdekken.

• De keramische plaat is zeer stevig. Zorg er niettemin voor dat er geen harde voorwerpen op de keramische plaat vallen. Puntvormige slagbelastingen kunnen de kookplaat doen breken.

• Bij breuken, barsten, scheuren of andere beschadigingen aan de keramische kookplaat bestaat gevaar voor elektrische schokken. Het toestel onmiddellijk buiten gebruik nemen. Onmiddellijk de zekering in de woning uitsch- akelen en contact opnemen met de klanten- service.

• Als de kookplaat door een defect in de sen- sorregeling niet meer kan worden uitgescha- keld, onmiddellijk de zekering in de woning uitschakelen en contact opnemen met de klantenservice.

• Voorzichtig bij het werken met huishoudelijke apparatuur! Netsnoeren mogen niet met de hete kookzones in contact komen.

• Brandgevaar: nooit voorwerpen op de kook- plaat laten liggen.

• De keramische kookplaat mag niet worden gebruikt om er voorwerpen op neer te leggen!

• Geen aluminiumfolie of kunststof op de ko- okzones leggen. Alles wat kan smelten uit de buurt van de hete kookzone houden, bijv. kunststof, folie en vooral suiker en gerechten met een hoog suikergehalte. Suiker onmid- dellijk met een speciale glasschraper volledig van de keramische kookplaat verwijderen zolang deze nog warm is, om beschadigingen te vermijden.

• Metalen voorwerpen (zoals keukengerei, bestek ...) mogen niet op de inductiekookplaat worden gelegd, omdat ze heet kunnen wor- den. Gevaar voor verbranding!

• Geen brandgevaarlijke, licht ontvlambare of vervormbare voorwerpen direct onder de kookplaat leggen.

• Metalen voorwerpen die op het lichaam worden gedragen, kunnen in de onmiddelli- jke nabijheid van de inductiekookplaat heet worden. Opgelet, gevaar van verbranding. Voor niet-magnetiseerbare voorwerpen (bijv. gouden of zilveren ringen) geldt dit niet.

• Nooit gesloten conservenblikken en compo- undverpakkingen op kookzones verwarmen. Door de energietoevoer kunnen deze ui- teenspatten!

• De sensoren schoonhouden omdat verontrei- nigingen door het apparaat als vingercontact kunnen worden herkend. Nooit voorwerpen (pannen, vaatdoeken, enz.) op de sensoren plaatsen!Veiligheidsaanwijzingen en waarschuwingen 38 van 80

• Als pannen tot over de sensoren overkoken, is het aanbevolen op de UIT-toets te drukken.

• Hete pannen niet in de buurt van de sensor- toetsen schuiven en deze niet afdekken. In dat geval wordt het toestel automatisch uitge- schakeld.

• Plaats de pan zoveel mogelijk in het midden van de kookzone!

• Grote pannen zoveel mogelijk op de achterste kookzones gebruiken, om te vermijden dat de sensortoetsen te warm worden (oververhitting van de touch-control; foutmelding E2).

• Als er zich in de woning huisdieren bevinden die aan de kookplaat kunnen, moet de kinder- beveiliging worden geactiveerd.

• Als bij inbouwfornuizen de pyrolysefunctie wordt gebruikt, mag de inductiekookplaat niet worden gebruikt.

• De keramische kookplaat mag in geen geval met een stoomreinigingsapparaat of dergelijke worden schoongemaakt!

• Zorg ervoor dat er geen voorwerpen (bijv. schoonmaakdoekje) in de directe nabijheid van de kookplaatafzuiging liggen. Deze kun- nen door de luchtstroom naar binnen gezogen worden. In beginsel moeten vloeistoff en en kleine onderdelen uit de buurt van het toestel worden gehouden.

• Gebruik het toestel nooit zonder vetfi lter.

• Verzadigde vetfi lters leveren brandgevaar op!

• Frituren is alleen onder voortdurend toezicht toegestaan, fl amberen is niet toegestaan!

• Bij het gebruik van haardgekoppeld hout-, kool-, gas- of olievuur moet voor voldoende aanvoerlucht worden gezorgd. De maximaal toelaatbare onderdruk die door de afzuigkap in de ruimte van het haardgekoppeld vuur wordt veroorzaakt, mag de 4 Pa (0,04 mbar) niet overschrijden, anders bestaat er vergifti- gingsgevaar.

• Tijdens het koken wordt door de damp extra vocht aan de kamerlucht afgegeven.

• In circulatiebedrijf wordt het vocht uit de damp maar voor een klein deel verwijderd. Er moet daarom altijd voor voldoende toevoer van ver- se lucht, worden gezorgd, bijvoorbeeld door een geopend raam of door het gebruik van huisventilatie.

• Zorg altijd voor een normaal en behaaglijk ruimteklimaat (45 - 60 % luchtvochtigheid).

• Schakel na elk gebruik in circulatiebedrijf de kookplaatafzuiging ca. 20 minuten lang op een lage stand of activeer de automatische naloop. 2.3. Voor personen

• Deze apparaten kunnen door kinderen vanaf 8 jaar alsook door personen met verminderd lichamelijk, zintuiglijk of geestelijk vermogen of met gebrek aan ervaring en/of kennis wor- den gebruikt als erop toezicht wordt gehouden of als ze over het veilig gebruik van het toestel zijn geïnstrueerd en ze de bijbehorende geva- ren hebben begrepen. Kinderen mogen niet met het toestel spelen. De reiniging en het onderhoud door de gebruiker mogen niet door kinderen worden uitgevoerd, tenzij het onder toezicht gebeurt.

• De oppervlakken van verwarmings- en kook- zones worden heet tijdens de werking. Daa- rom moeten kleine kinderen principieel uit de buurt worden gehouden.

• Er mogen alleen fornuisrekken of kookplaataf- dekkingen van de kookplaatfabrikant of door de fabrikant in de gebruiksaanwijzing van het toestel vrijgegeven fornuisrekken of kookplaa- tafdekkingen worden gebruikt. Het gebruik van niet geschikte fornuisrekken of kookplaa- tafdekkingen kan tot ongevallen leiden.

• Personen met pacemakers of geïmplanteerde insulinepompen moeten zich ervan verzeke- ren dat hun implantaten niet door de induc- tiekookplaat worden beïnvloed (het frequen- tiebereik van de inductiekookplaat bedraagt 20-50 kHz).Veiligheidsaanwijzingen en waarschuwingen 39 van 80

2.4. Symbool- en instructieverklaring Het apparaat werd volgens de huidige stand van de techniek geproduceerd. Desondanks kunnen machines risico's opleveren, die constructief niet te vermijden zijn. Om voldoende veiligheid voor de bediener te waarborgen, worden extra veiligheidsinstructies gegeven in de vorm van de hiervolgend beschreven tekstmarkeringen. Alleen als deze in acht worden genomen, is er voldoende veiligheid tijdens de werking gewaarborgd. De gemarkeerde tekstpassages hebben verschillende betekenissen: GEVAAR Opmerking die op een direct dreigend ge- vaar wijst, waarvan de mogelijke gevolgen overlijden of zeer ernstig letsel zijn. OPGELET Opmerking die op een mogelijk gevaarlijke situatie wijst, waarvan de mogelijke gevolgen overlijden of zeer ernstig letsel zijn. LET OP Opmerking die op een gevaarlijke situatie wijst, waarvan de mogelijke gevolgen lichte verwondingen of beschadiging van het appa- raat zijn. OPMERKING Het in acht nemen van opmerkingen verge- makkelijkt de omgang met het apparaat. Bovendien worden op sommige plekken de volgende gevaarsymbolen gebruikt:

WAARSCHUWING VOOR ELEKTRI-

SCHE ENERGIE! ER BESTAAT LEVENSGEVAAR! In de buurt van dit symbool zijn onder spanning staande onderdelen aangebracht. Afdekkingen die hiermee gemarkeerd zijn, mogen uitsluitend door een erkende elektro- monteur worden verwijderd. GEBRUIKSVOORSCHRIFTEN VOOR

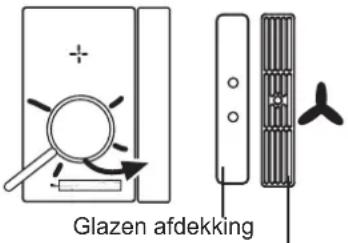

DULES (ESD) IN ACHT NEMEN!. Achter afdekkingen die met het hiernaast staande symbool gekenmerkt zijn, bevinden zich elektrostatisch gevoelige componenten en modules. Aanraken van stekkeraanslui- tingen, geleiders en componentenpins moet absoluut worden vermeden. Alleen vakper- soneel met elektronicakennis en -ervaring is bevoegd om hierin wijzigingen aan te brengen!Ventilator gebruiken 40 van 80

3. Ventilator gebruiken

Op het Touch Control bedieningspaneel bevinden zich rechts de toetsen voor de ventilator. Voor de ingebruikname van de ventilator dient het glazen dek- sel weggehaald te worden. Bij modellen met een open deksel is weghalen ervan niet vereist. Belangrijk: Leg het deksel niet op de inductiekookplaat! Gevaar voor verbranding!

3.4.1 Ventilator in- en uitschakelen

2. De plus-toets van de ventilator indrukken.

Daarna kan met de plus- / of min-toets een ge- wenste vermogensstand 1, 2, 3 of 4 worden gekozen. Het symbool van de ventilator brandt. De intensieve stand 4 blijft 10 minuten lang ingeschakeld, daarna wordt automatisch teruggeschakeld naar stand 3.

3. Voor het uitschakelen op de min-toets van de ventilator

drukken tot er 0 wordt weergegeven. Tip Om te zorgen dat de afzuiging ook bij hoge pannen (bijv. aspergepan) goed werkt, kunt u aan de ventilatorzijde een kooklepel onder het pandeksel leggen.

3.4.2 Ventilatornaloop

De ventilatornaloop wordt na het koken gebruikt om kookge- urtjes weg te zuigen. Bovendien worden hierdoor de fi lters in de ventilator gedroogd. Ventilatornaloop instellen

1. De plus- en min-toets van de ventilator tegelijk

indrukken. Vervolgens is er een ventilatornaloop van 10 minuten ingesteld. Het symbool van de naloop brandt

2. Door opnieuw gelijktijdig indrukken van de plus- en

min-toets worden 60 minuten ingesteld.

3. Door nogmaals tegelijkertijd indrukken wordt de naloop

uitgeschakeld. De ventilatorstand bij een ingeschakelde ventilatornaloop kan naar wens ingesteld en gewijzigd worden.

Telkens na het koken zou een nalooptijd van de ventilator- motor van 10 - 20 minuten moeten worden ingesteld. Als de ventilator minstens 15 minuten heeft gewerkt, vindt er na het uitschakelen een automatische naloop van ca. 15 minuten op een lage stand plaats. Zo wordt een optimale werking en verwijdering van resterende kookdampen gewaarborgd. Bij werking met recirculatiefi lter is het raadzaam om na het koken altijd een nalooptijd van 10 - 60 minuten in te stellen, om een optimale geurverwijdering te bereiken. Bij het opnieuw inschakelen van de ventilator kan het in zeld- zame gevallen voorkomen, dat de in het fi lter achtergebleven geurmoleculen zich hechten aan waterdamp en weer even geroken kunnen worden. Deze restgeurtjes verdwijnen tijdens de verdere werking weer snel. Belangrijk Bij circulatiebedrijf dient voortdurend voldoende geventileerd te worden om de luchtvochtigheid af te voeren. Glazen afdekking De open afdekking moet niet worden afgenomen.Reiniging en onderhoud 41 van 80

4. Reiniging en onderhoud

4.1. Kookplaatventilator Reiniging van de metalen vetfi lters Reinig de metalen vetfi lters minimaal één keer per maand of bij te vette toestand en intensief gebruik in de vaatwas- machine of in een mild sopje. Voor het uitnemen van de fi lters het deksel van de ventila- tor weghalen en de U-vormige rvs-luchtgeleiderplaat in de aanzuigopening naar boven toe uit de ventilator tillen. Ver- volgens het fi lter uitnemen. Druk hiervoor de vergrendeling in de greepopening naar beneden en haal de fi lters eruit. Filters kunt u in de vaatwasmachine reinigen. Filters in de vaatwasmachine verticaal zetten. Gebruik a.u.b uitsluitend naspoelmiddel dat geschikt is voor aluminium, om schade en verkleuringen aan de fi lters te voorkomen. Niet vlak naast glazen of licht porselein laten afwassen. Gebruik de ventilator niet zonder vetfi lters! Na de fi lterreiniging de fi lters droog weer in de ventilator Belangrijk: de greepopening moet na het inzetten zicht- baar zijn. Neem liefst bij ieder fi ltervervanging de goed toegankelijke binnenzijde van de ventilator af met een met afwasmiddel bevochtigd doekje en let hierbij vooral op uitstekende delen binnenin de ventilator Reiniging en onderhoud van de ventilator Het geniet de voorkeur om de ventilator bij iedere fi lterrei- niging te reinigen. Na langdurige koken van water met geopend deksel kan zich condenswater onder het fi lter verzamelen. Dat is volkomen normaal. Het water zou echter verwijderd en de binnenzijde van de ventilator gereinigd moeten worden. De ventilatieopeningen in het deksel zorgen ervoor dat ook in ruststand met geplaatst deksel zonder lopende venti- lator mogelijke restvochtigheid van het koken en reinigen vanuit de ventilatorbinnenzijde kan ontsnappen. Als hierbij vervelende restgeurtjes mochten ontsnappen, is het raadzaam om zowel fi lter als ventilatorbinnenzijde te reinigen. De ventilator kunt u het beste met een vochtig, zacht doek- je en wat mild afwasmiddel reinigen. Service Het fi lter moet toegankelijk blijven. Bij een actieve koolfi lter om de 5 - 24 maanden de koolfi ltermatten vervangen.Montagehandleiding 42 van 80

5.1. Veiligheidsinstructies voor de keukenmeu- belmonteur

• Het fi neer, de lijm of de kunststofbekleding van de aan- grenzende meubels moeten temperatuurbestendig zijn (min. 75°C). Als het fi neer en de bekleding onvoldoen- de temperatuurbestendig zijn, kunnen ze vervormen.

• Bij het ingebouwde toestel mag geen contact mogelijk zijn met onderdelen die bij het gebruik onder spanning staan.

• Het gebruik van muurstrips van massief hout op het werkblad achter de kookplaat is toegelaten voor zover de minimumafstanden volgens de inbouwtekeningen worden gerespecteerd.

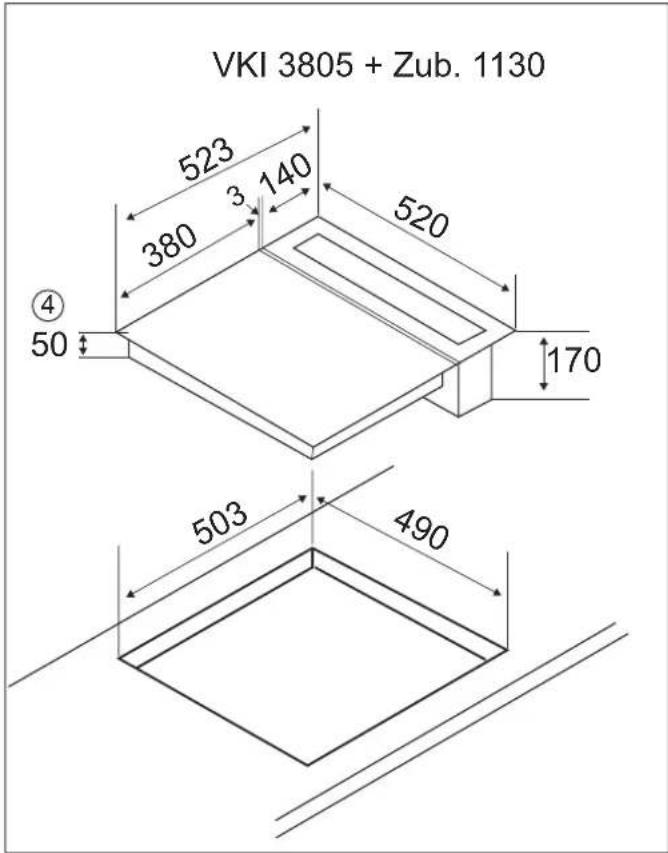

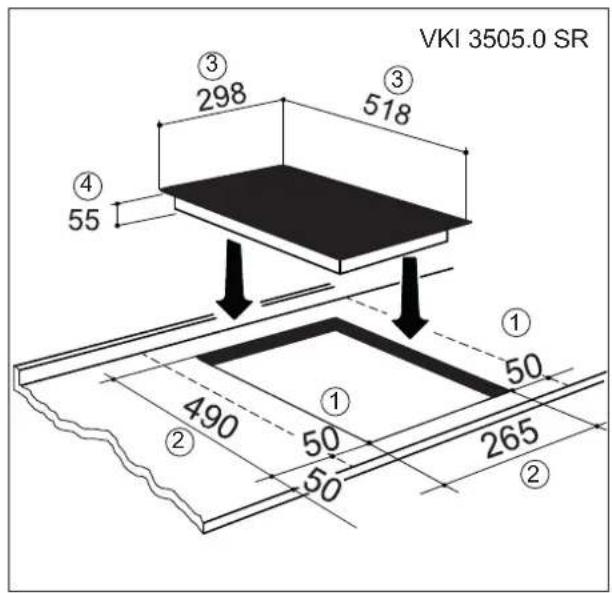

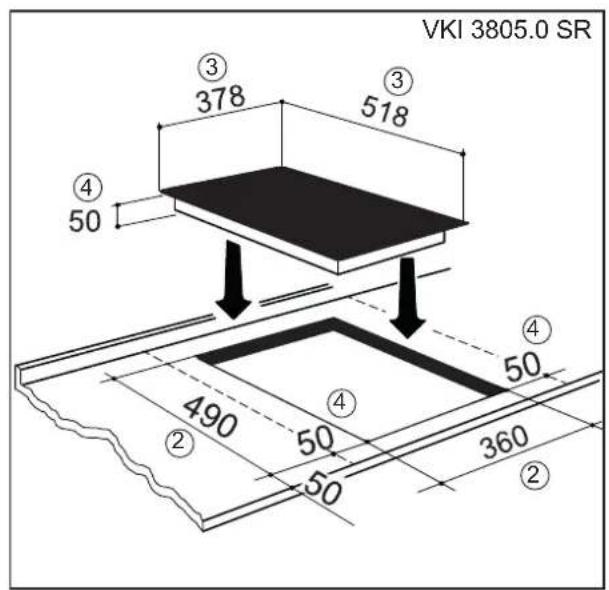

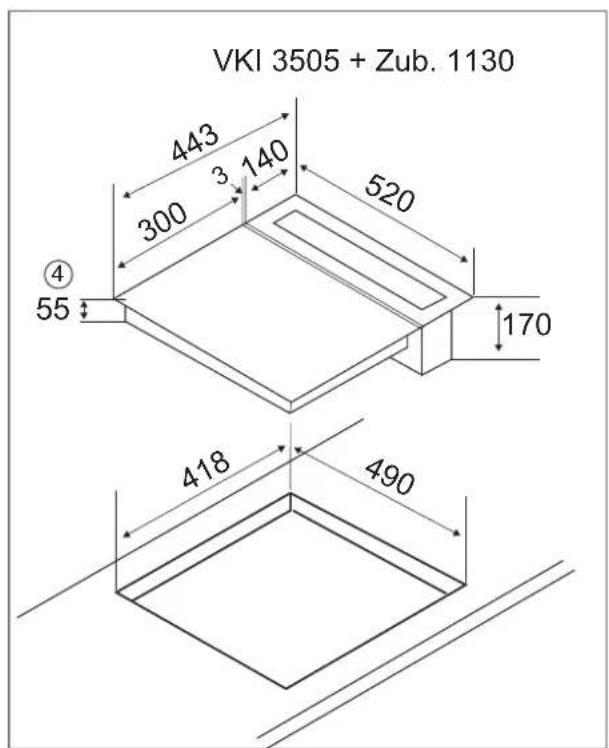

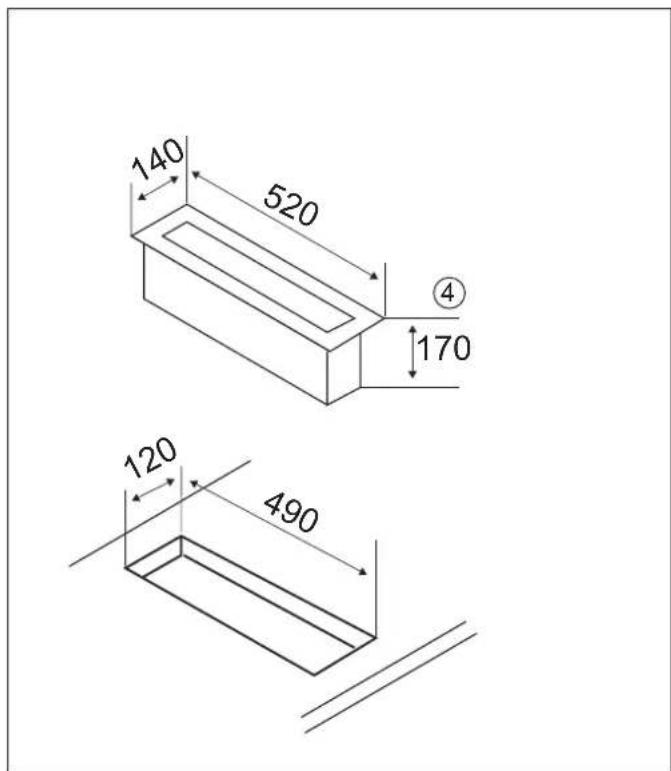

• De minimumafstanden aan de achterkant van de kook- plaatuitsparingen moeten volgens de inbouwtekening worden gerespecteerd.

• Bij het inbouwen naast een hoge kast is een veiligheid- safstand van minstens 50 mm vereist. De zijkant van de hoge kast moet met warmtebestendig materiaal worden bekleed. Om goed te kunnen werken dient de afstand echter ten minste 300 mm te bedragen.

• De afstand tussen kookplaat en afzuigkap moet mins- tens zo groot zijn als in de montagehandleiding van de afzuigkap is voorgeschreven.

• Het verpakkingsmateriaal (plastic folie, piepschuim, nagels, enz.) moet uit de buurt van kinderen worden gehouden omdat deze delen eventuele risicobronnen vormen. Kleine onderdelen kunnen worden ingeslikt en bij folie bestaat er verstikkingsgevaar. 5.2. Montage Belangrijke opmerkingen

• Overmatige warmteontwikkeling langs onder, bijv. door een oven zonder dwarsstroomventilator, moet worden vermeden.

• Als bij inbouwfornuizen de pyrolysefunctie wordt gebru- ikt, mag de inductiekookplaat niet worden gebruikt.

• Bij de inbouw boven een lade moet erop worden gelet dat er geen puntige voorwerpen in de lade worden bewaard. Die kunnen anders aan de onderkant van de kookplaat blijven haken en de lade blokkeren.

• Als er zich een tussenbodem onder de kookplaat be- vindt, moet de minimale afstand tot de onderkant van de kookplaat 20 mm bedragen om voldoende ventilatie van de kookplaat te garanderen.

• De kookplaat mag niet boven koelkasten, vaatwassers, wasmachines of droogkasten worden ingebouwd.

• Om brand te vermijden, moet erop worden gelet dat geen brandgevaarlijke, licht ontvlambare of door warm- te vervormbare voorwerpen direct naast of onder de kookplaat worden geplaatst of gelegd. Kookplaatafdichting Vóór het inbouwen moet de meegeleverde kookplaataf- dichting zonder onderbreking worden ingelegd.

• U moet verhinderen dat er tussen de rand van de ko- okplaat en het werkblad of tussen het werkblad en de muur vloeistoff en in de daaronder ingebouwde elektri- sche apparaten kunnen indringen.

• Bij inbouw van de kookplaat in een oneff en werkblad, bijv. met een keramisch of vergelijkbaar oppervlak (te- gels enz.) moet de pakking, die zich ev. aan de kook- plaat bevindt, worden verwijderd. In de plaats daarvan moet de verbinding tussen kookplaat en werkblad met plastische afdichtmaterialen (kit) worden afgedicht.

• De kookplaat in geen geval met silicone vastkleven! Anders is het later niet meer mogelijk de kookplaat weer te verwijderen zonder ze te vernielen. Uitsparing in het werkblad De uitsparing in het werkblad moet zo nauwkeurig mogelijk met een goed, recht zaagblad of een bovenfrees worden uitgezaagd. De snijvlakken dienen daarna te worden ver- zegeld zodat er geen vocht kan binnendringen. De uitsparing voor de kookplaat wordt volgens de af- beeldingen uitgezaagd. De keramische kookplaat moet absoluut horizontaal en op gelijke hoogte met het werkblad liggen. Eventuele spanningen kunnen de glazen plaat doen breken. Controleren of de pakking van de kookplaat correct zit en volledig afsluit.Montagehandleiding 43 van 80

Aufsatz solo Belangrijk:Als de keramische kookplaat scheef zit of spant, be-staat er verhoogd breukgevaar bij de montage!1 Minimumafstand tot naburige wanden2 Uitfreesmaat3 Buitenmaat kookplaat4 Inbouwhoogte

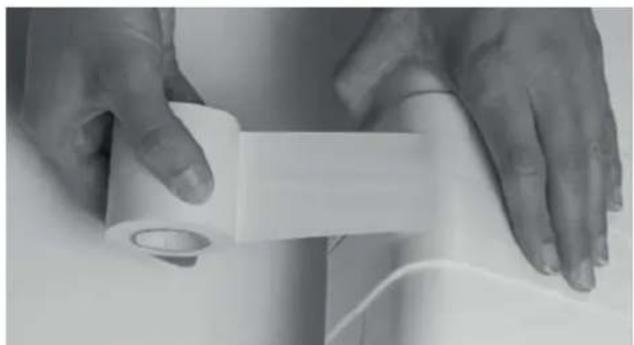

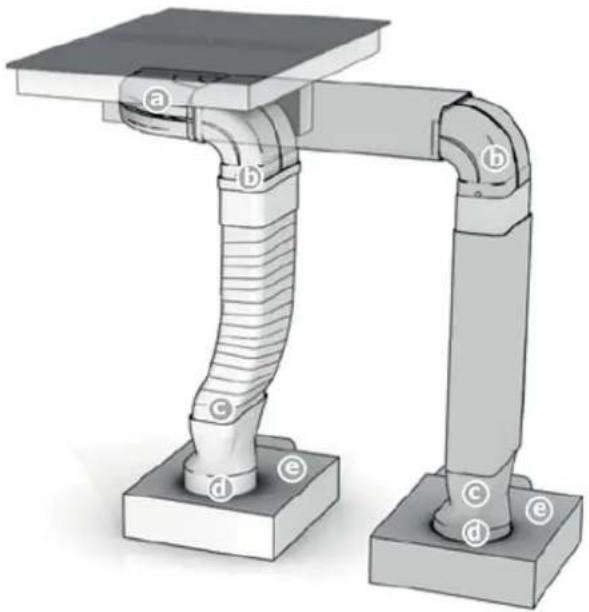

5.3. Montage afzuigsysteem De verbinding tussen kookplaat en ventilator kan met een fl exibele slang of een plat kanaal tot stand worden ge- bracht. De afzuigcomponenten van een van deze twee varianten is bij de kookplaat bijgevoegd en deze worden overeen- komstig de afbeelding in elkaar gestoken Het platte kanaal indien nodig met een fi jne zaag inkorten. Betreff ende punt c Het fl exibele verbindingselement wordt bij een werkblad- diepte van 600 mm gebruikt. Zorg bij het aanleggen op een liefst strakke en vouwvrije installatie. Kort overtollig materiaal in. Betreff ende punt f Voor het opsteken van het overgangselement (d) op de plintventilator (e) afdichtingstape rond de aansluitmof (f) aanbrengen. Belangrijk: Alle componenten moeten na het in elkaar steken met het bijgevoegde plakband zoals afgebeeld worden afgeplakt. Componenten afzuigkanaal Plintfi lter (optioneel):

Ventilator Afdichtingstape Actieve koolfi lterMontagehandleiding 45 van 80

5.4. 7-polige stekker aansluiting ventilator Voor de ventilatoraansluiting dient u beide 7-polige stek- kers met elkaar te verbinden. Stekkerborging op de 7-polige stekker (ventilator) van de kookplaat openen en de 7-polige contrastekker van de ventilator(en) insteken tot deze goed vastklikt. Aansluitend de stekkerborging weer goed vastzetten. GEVAAR Gevaar voor elektrische schokken De stekker van de ventilator moet voor de netaansluiting worden ingestoken! Voor het opnieuw openen van de stekkerver- binding moet het toestel in elk geval stroom- loos worden geschakeld. De netaansluiting mag pas plaatsvinden als de stekkerverbin- ding tot stand is gebracht. De kookplaat mag alleen worden ingescha- keld, als de contrastekker van de ventilator goed is ingestoken en de stekkerborging is gesloten. 5.5. Montage kookplaatventilator

• Het product mag alleen door een erkende vakman met inachtneming van de plaatselijk geldende voorschriften worden aangesloten; hetzelfde geldt voor de afzui- gingsaansluitingen. De installateur is verantwoordelijk voor de storingsvrije werking op de montageplek!

• Let bij de inbouw op de geldende bouwvoorschriften van de desbetreff ende landen en de energiebedrijven.

• De kookplaatventilator kan als afvoerlucht- en als circu- latieluchtapparaat worden ingezet.

• De afzuiglucht in een voor dat doel aangebrachte venti- latieschacht of door de huismuur naar buiten leiden.

• De afzuiglucht mag niet via een in gebruik zijnde rook- of gasafvoerschouw worden afgevoerd. Vraag in geval van twijfel advies bij een erkend schoorsteenveger.

• Als in de buurt van de kookplaatventilator een haardaf- hankelijk vuur (hout-, kool-, olie- of gasvuur) aanwezig is, moet er voor voldoende, vers aangevoerde lucht worden gezorgd. Anders bestaat er gevaar voor vergif- tiging. Een veilige werking van de kookplaatventilator is gewaarborgd als de door de kookplaatventilator veroorzaakte onderdruk de 0,04 mbar (4 Pa) niet over- schrijdt en er voldoende verse lucht de ruimte in kan stromen.

• Afvoerluchtleidingen moeten voldoen aan brandklasse B 1 DIN 4102.

• Zorg ervoor dat er geen kleinere maat aansluitmof wordt gekozen dan de minimale, nominale wijdte.

• Het is van belang dat er altijd gebruik wordt gemaakt van het voor de luchtgeleiding aanbevolen en met de kookplaatafzuiging compatibele systeem.

• De nominale wijdte van de circulatieluchtbuizen mag niet lager zijn dan 150 mm.

• Afvoerluchtleidingen zouden zo kort mogelijk moeten zijn, niet in een hoek van 90 graden maar in wijde bochten doorgetrokken moeten worden en geen dia- meterreducties mogen hebben.

• Buisdiameters nooit kleiner dan 150 mm kiezen. 50 cm voor de ventilatiemodule mogen geen bochten/hoeken worden aangebracht.

• Tussen twee hoeken/bochten altijd een recht stuk van ca. 50 cm plaatsen.

• De diameters van roosters en de uitsparing in de plint zouden minimaal overeen moeten komen met de diameter van de afvoerluchtleiding. Er dient een uitstroomopening van minstens 500 cm² aanwezig te zijn. De plintlijsthoogte inkorten of passende openingen aanbrengen.

• Zorg er tijdens de installatie voor dat de circulatieluch- teenheid ook na het afmonteren van de keuken toegan- kelijk blijft.

• Eventueel moeten plintpoten van de keukenkastjes worden verplaatst. OPMERKING Bij circulatiebedrijf dient voortdurend voldoende geventileerd te worden om de luchtvochtigheid af te voeren. eBuitenbedrijfstelling, afvoer 46 van 80

6. Buitenbedrijfstelling, afvoer

6.1. Buitenbedrijfstelling Als het apparaat ooit is uitgediend, vindt de buitenbedri- jfstelling plaats.

• Schakel de zekering in de huisinstallatie uit om het risico op elektrische schokken uit te sluiten.

• Voer de ventilator na de demontage milieuvriendelijk af. 6.2. Verwijderen van de verpakking Verwijder de transportverpakking op een zo milieubewust mogelijke manier. De recyclage van het verpakkingsmate- riaal bespaart grondstoff en en vermindert de afvalberg. 6.3. Verwijderen van oude apparaten Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden ge- bracht waar elektrische en elektronische apparatuur wordt gerecycled. Door dit product correct te verwijderen, draagt u bij aan de bescherming van het milieu en de volksgezondheid. Het milieu en de volksgezondheid worden in gevaar gebracht door het product verkeerd te verwijderen. Voor meer de- tails in verband met het recyclen van dit product, kunt u het beste contact opnemen met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huis- houdafval of de winkel waar u het product hebt gekocht.Generalmente 47 di 80
