WA3743 - Batterie WORX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chargeur de batterie
Marque	Worx
Modèle	WA3743
Tension nominale d'entrée	100-240 V ~ 50/60 Hz
Tension de charge	12 V
Courant de charge	1.5 A
Puissance absorbée	23 W
Type de batterie compatible	Lithium-ion (Li-ion)
Temps de charge (batterie 1.3 Ah)	55 minutes
Temps de charge (batterie 1.5 Ah)	60 minutes
Temps de charge (batterie 2.0 Ah)	80 minutes
Classe de protection	II (double isolation)
Poids	0.19 kg
Usage	Intérieur uniquement
Indicateurs lumineux	Voyant vert (charge en cours et terminée), rouge (défaut)
Protection thermique	Oui (arrêt de charge si batterie trop chaude ou trop froide)
Entretien	Nettoyer avec un chiffon sec. Ne pas utiliser d'eau ni de produits chimiques.
Remplacement du câble d'alimentation	Par le fabricant ou un professionnel qualifié uniquement
Normes de conformité	EN 60335-1, EN 60335-2-29, EN 62233, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

FOIRE AUX QUESTIONS - WA3743 WORX

Comment charger la batterie avec le chargeur WA3743 ?

Branchez le chargeur sur une prise secteur. Insérez le bloc batterie dans le chargeur jusqu'à ce qu'il s'enclenche. Le voyant vert clignote pour indiquer la charge en cours. Une fois la batterie pleine, le voyant reste vert fixe.

Pourquoi la batterie ne s'insère-t-elle pas dans le chargeur ?

Vérifiez que le chargeur et la batterie sont compatibles (même marque et modèle). La batterie ne s'insère que dans un sens ; tournez-la jusqu'à ce qu'elle glisse librement sans forcer.

Que signifie un voyant rouge sur le chargeur ?

Un voyant rouge indique une batterie défectueuse. Si le voyant clignote en rouge, la température de la batterie est inférieure à 0°C ou supérieure à 45°C : laissez-la refroidir ou réchauffer avant de recharger.

Puis-je charger une batterie d'une autre marque avec ce chargeur ?

Non, chargez uniquement des batteries WORX de même modèle ou recommandées par WORX. Charger d'autres batteries peut endommager le chargeur et présenter un risque de sécurité.

Quel est le temps de charge pour une batterie de 2.0 Ah ?

Avec le chargeur WA3743 (courant de charge 1.5 A), une batterie de 2.0 Ah se charge en environ 80 minutes.

Le chargeur peut-il être utilisé à l'extérieur ?

Non, le chargeur est conçu pour un usage intérieur uniquement. Ne l'exposez pas à la pluie, à l'eau ou à l'humidité.

Que faire si le chargeur ne fonctionne pas ?

Vérifiez l'alimentation secteur et les connexions. Essayez avec une autre batterie WORX compatible. Si le problème persiste, faites vérifier le chargeur par un centre de service agréé.

Comment nettoyer le chargeur ?

Utilisez un chiffon sec pour nettoyer le chargeur. N'utilisez jamais d'eau ou de produits chimiques. Assurez-vous que les ouïes de ventilation ne sont pas obstruées.

Puis-je laisser la batterie sur le chargeur après la charge ?

Oui, le chargeur s'arrête automatiquement lorsque la batterie est pleine. Cependant, pour prolonger la durée de vie de la batterie, il est recommandé de la retirer après la charge.

Ce chargeur est-il compatible avec les batteries 20V ?

Non, le chargeur WA3743 est prévu pour les batteries 12V (tension nominale de charge 12V). Les batteries 20V nécessitent un chargeur spécifique.

MODE D'EMPLOI WA3743 WORX

Les accessoires reproduits ou décrits ne sont pas tous compris avec le modèle standard livré.

Nous recommandons d'acheter tous les accessoires dans le magasin d'acquisition de l'outil. Pour plus d'informations, se référer à l'emballage des accessoires. Le personnel du magasin est également là pour vous conseiller.

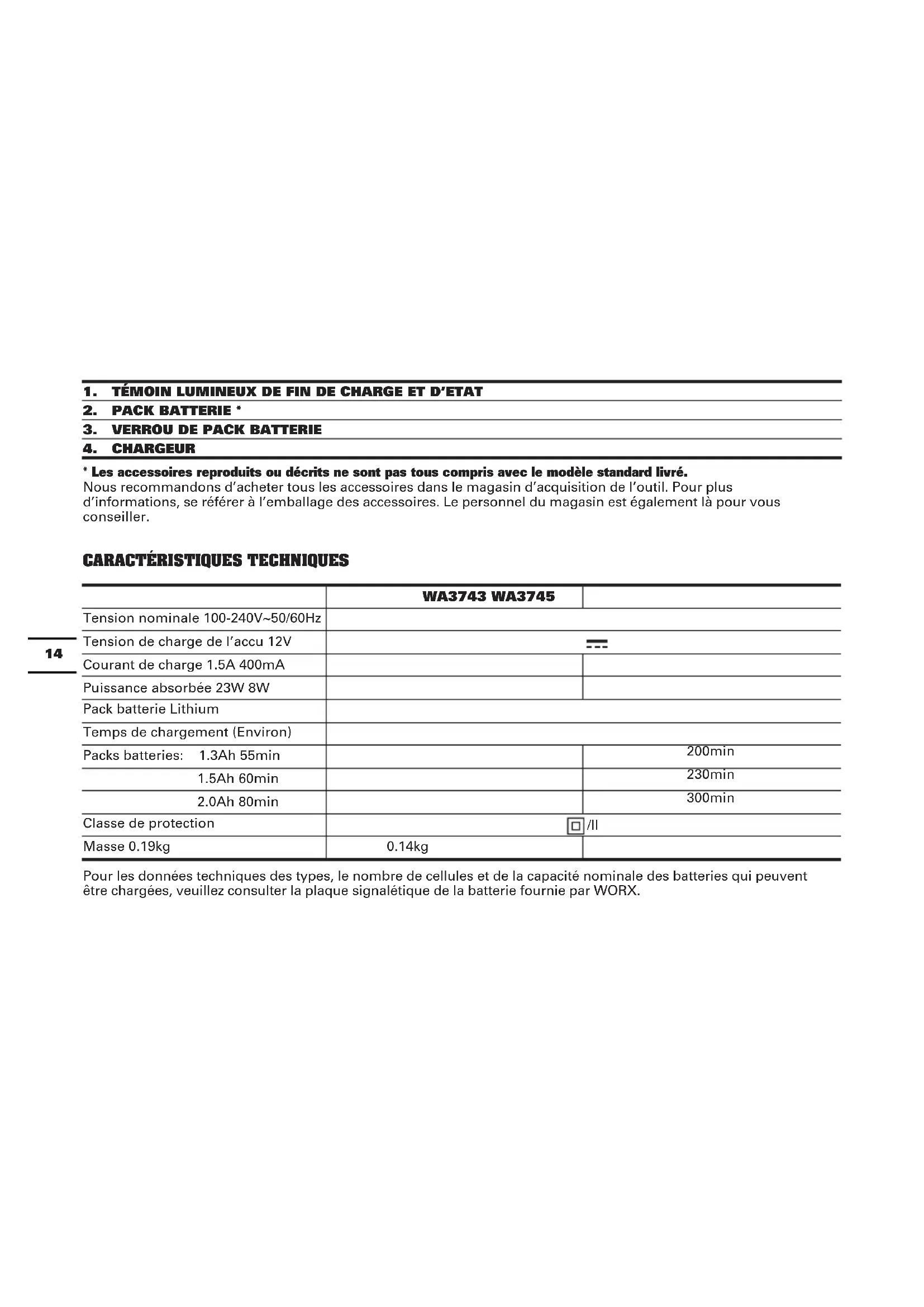

CARACTÉRISTIQUES TECHNIQUES

	WA3743 WA3745
Tension nominale 100-240V~50/60Hz
Tension de charge de l'accu 12V	—
Courant de charge 1.5A 400mA
Puissance absorbée 23W 8W
Pack batterie Lithium
Temps de chargement (Environ)
Packs batteries: 1.3Ah 55min		200min
1.5Ah 60min		230min
2.0Ah 80min		300min
Classe de protection	☐/II
Masse 0.19kg	0.14kg

Pour les données techniques des types, le nombre de cellules et de la capacité nominale des batteries qui peuvent être chargées, veuillez consulter la plaque signalétique de la batterie fournie par WORX.

Attention: lire toutes les instructions et tous les avertissements liés à la sécurité.

Lire toutes les instructions. Si les instructions ne sont pas respectées, il existe un risque de décharges électriques, d'incendie et/ou de blessures graves.

Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou présentant un manque d'expérience et de connaissances, si elles sont sous surveillance ou formées à l'utilisation de l'appareil en toute sécurité et comprennent les risques qu'il entraîne. Les enfants ne doivent pas jouer avec l'appareil. L'entretien et le nettoyage ne doivent pas être effectués par des enfants sans surveillance.

Si l'alimentation est endommagée, elle doit être remplacée par le fabricant, son agent de maintenance ou une personne qualifiée de façon similaire, afin d'éviter tout danger.

Instructions supplémentaires liées à la sécurité pour votre chargeur de batterie

1. Après la charge, débranchez le chargeur de batterie du réseau secteur puis la connexion batterie.
2. Ne chargez pas une batterie qui fuit.
3. N'utilisez pas de chargeurs pour des travaux autres que ceux pour lesquels ils sont conçus.
4. Ne branchez le chargeur que sur une alimentation

réseau alternatif (AC).

1. Usage interne uniquement, ne pas exposer à la pluie ou à l'eau.
2. Le chargeur doit être protégé de l'humidité !
3. N'utilisez pas le chargeur à l'extérieur.
4. Ne court-circuitez pas les contacts de la batterie ou du chargeur.
5. Respectez la polarité “+/-” lorsque vous chargez.
6. Ne pas ouvrir l'appareil et le tenir hors de portée des enfants.
7. Ne pas charger de batteries d'autres fabricants.
8. S'assurer que la connexion entre le chargeur de batterie et la batterie est correctement positionnée et n'est pas obstruée par des corps étrangers.
9. Laissez les ouïes du chargeur de batterie libres d'objets étrangers et protégez-le de la poussière et de l'humidité. Stockez-le dans un endroit sec et hors gel.
10. Lors de la charge de batteries, s'assurer que le chargeur de batterie est dans un endroit bien ventilé et à l'écart de matériaux inflammables. Les batteries peuvent chauffer pendant la charge. Ne pas surcharger les batteries. S'assurer que les batteries et les chargeurs de batterie ne restent pas sans surveillance pendant la charge.
11. Ne pas charger des batteries non rechargeables, car elles peuvent chauffer et s'endommager.
12. Une vie plus longue et de meilleures performances peuvent être obtenues si le pack batterie est chargé lorsque la température de l'air est entre 18°C et 24°C. Ne pas charger le pack batterie avec des températures d'air au-dessous de 4.5°C, ou au-dessus de 40.5°C. Ceci est important car le pack batterie peut en être sérieusement endommagé.
13. Chargez uniquement des batteries du même modèle fourni par WORX et des modèles recommandés par WORX.

Symboles

Lire le manuel

Avertissement

Usage interne uniquement

Classe de protection

Les déchets d'équipements électriques et électroniques ne doivent pas être déposés avec les ordures ménagères. Ils doivent être collectés pour être recyclés dans des centres spécialisés. Consultez les autorités locales ou votre revendeur pour obtenir des renseignements sur l'organisation de la collecte.

Fusible

Borne positive

Borne négative

Procedure de CHARGE

REMARQUE: Avant d'utiliser cet outil, lire attentivement le guide d'instructions.

1. Charger la batterie

Le chargeur de batterie fourni est adapté à la batterie Li-ion installée dans l'instrument. N'utilisez pas d'autre chargeur de batterie.

La batterie Li-ion est protégée contre les fortes décharges. Lorsque la batterie est vide, l'instrument s'éteint via un circuit de protection : le porte-outil ne tourne plus.

En environnement chaud ou après une utilisation intensive, le pack batterie peut devenir trop chaud pour permettre la charge. Laissez le temps à la batterie de refroidir avant de recharger.

2. Avant d'utiliser votre OUTIL sans FIL

La batterie N'EST PAS CHARGEE et il faut la charger une fois avant de l'utiliser.

3. Comment charger la batterie (voir a, b)

Brancher le chargeur de la batterie. Insérer le bloc batterie dans le chargeur pour établir la connexion. Le voyant (1) deviendra vert et clignotera pour montrer que la charge a commencé.

Après la charge, le voyant ne clignotera plus et restera vert, ce qui signifie que la batterie est pleine et que la charge est terminée.

Indicateur de CHARGE

Ce chargeur est fait pour repérer d'éventuels problèmes pouvant survenir avec l'accumulateur. Les voyants lumineux indiquent lorsqu'il y a un problème (voir tableau ci-dessous). Si un problème survient, veuillez introduire un nouvel accumulateur pour vérifier que le chargeur fonctionne.

correctement. Si l'accumulateur se recharge normalement, la source du problème provient de l'autre accumulateur, indiquant qu'il est défectueux et qu'il doit être ramené à un centre de Service Après-Vente ou de recyclage. Si le nouvel accumulateur a le même problème que l'ancien, faites vérifier le chargeur dans un centre de Service Après-Vente.

Lumière	Allumé/ Clignote	Etat
Rouge		Batterie défectueuse
Clignotement rouge		Protection thermique de la batterieLa température de la batterie est inférieure à 0°C ou supérieure à 45°C.
Vert		Complètement chargée
Clignotement vert		Charge en cours

1. Pourquoi NE puis-je PAS inserer le PACK batterie dans le chargeur?

1) Vérifiez si le chargeur et le pack batterie sont spécifiquement conçus pour fonctionner ensemble. 2) La batterie ne peut être insérée dans le chargeur que dans un sens. Tournez la batterie jusqu'à ce qu'elle

s'y insère librement. L'indicateur lumineux devrait être vert et clignoter lors de la charge de la batterie.

2. Quelles sont les raisons des differents temps de CHARGE

Le temps de charge peut être affecté par de nombreux paramètres sans que votre produit soit défectueux.

1) Si la batterie n'est que partiellement déchargée, il est possible qu'elle se recharge en moins d'un délai inférieur au temps de recharge nominale. 2) Si les températures du bloc batterie et ambiante sont très basses, alors la charge à froid peut prendre davantage d'heures. 3) Si la batterie est très chaude, la charge ne commencera pas en raison de la sécurité thermique interne. Si le voyant vert est allumé, que le voyant rouge n'est pas allumé et que la batterie est chaude, alors, le problème vient de sa température et non pas d'un défaut.

Entretien

L'outil motorisé ne requiert pas d'entretien supplémentaire. Ne jamais utiliser d'eau ou de nettoyants chimiques pour nettoyer l'outil. Nettoyer avec un chiffon sec. Toujours conserver l'outil motorisé dans un endroit sec.

Si l'alimentation est endommagée, elle doit être remplacée par le fabricant, son agent de maintenance ou une personne qualifiée de façon similaire, afin d'éviter tout danger.

Protection de l'environnement

Les déchets d'équipements électriques et électroniques ne doivent pas être déposés avec les ordures ménagères. Ils sont collectés pour être recyclés dans des centres spécialisés. Consultez les autorités locales ou votre revendeur pour obtenir des renseignements sur l'organisation de la collecte.

Nous, POSITEC Germany GmbH Grüner Weg 10, 50825 Cologne, Germany Déclarons ce produit, Description WORX Chargeur Modèle WA3743 WA3745

Est conforme aux directives suivantes:

2014/35/EU

2014/30/EU

2011/65/EU

Et conforme aux normes:

EN 60335-1

EN 60335-2-29

EN 62233

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

A#o

C€

2019/04/11

Allen Ding

Ingénieur en chef adjoint, Essais & Certification

Positec Technology (China) Co., Ltd.
