Produkttyp	Batterieladegerät
Marke	Worx
Modell	WA3743
Nenneingangsspannung	100-240 V ~ 50/60 Hz
Ladespannung	12 V
Ladestrom	1.5 A
Leistungsaufnahme	23 W
Kompatibler Batterietyp	Lithium-Ionen (Li-Ion)
Ladezeit (Akku 1.3 Ah)	55 Minuten
Ladezeit (Akku 1.5 Ah)	60 Minuten
Ladezeit (Akku 2.0 Ah)	80 Minuten
Schutzklasse	II (doppelte Isolierung)
Gewicht	0.19 kg
Verwendung	Nur für Innenräume
Leuchtanzeigen	Grüne LED (Ladevorgang und abgeschlossen), rote LED (Fehler)
Thermoschutz	Ja (Ladestopp bei zu heißem oder zu kaltem Akku)
Wartung	Mit einem trockenen Tuch reinigen. Kein Wasser oder Chemikalien verwenden.
Austausch des Netzkabels	Nur durch den Hersteller oder eine qualifizierte Fachkraft
Konformitätsnormen	EN 60335-1, EN 60335-2-29, EN 62233, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Häufig gestellte Fragen - WA3743 WORX

Wie lade ich den Akku mit dem Ladegerät WA3743?

Schließen Sie das Ladegerät an eine Steckdose an. Setzen Sie den Akku in das Ladegerät ein, bis er einrastet. Die grüne LED blinkt, um den Ladevorgang anzuzeigen. Sobald der Akku voll ist, leuchtet die grüne LED dauerhaft.

Warum lässt sich der Akku nicht in das Ladegerät einsetzen?

Überprüfen Sie, ob Ladegerät und Akku kompatibel sind (gleiche Marke und Modell). Der Akku kann nur in einer Richtung eingesetzt werden; drehen Sie ihn, bis er ohne Kraftaufwand hineingleitet.

Was bedeutet eine rote LED am Ladegerät?

Eine rote LED zeigt einen defekten Akku an. Wenn die rote LED blinkt, liegt die Akkutemperatur unter 0°C oder über 45°C: lassen Sie den Akku abkühlen oder erwärmen, bevor Sie ihn laden.

Kann ich mit diesem Ladegerät einen Akku einer anderen Marke laden?

Nein, laden Sie nur WORX-Akkus des gleichen Modells oder von WORX empfohlene Akkus. Das Laden anderer Akkus kann das Ladegerät beschädigen und ein Sicherheitsrisiko darstellen.

Wie lange dauert das Laden eines 2.0 Ah Akkus?

Mit dem Ladegerät WA3743 (Ladestrom 1.5 A) wird ein 2.0 Ah Akku in etwa 80 Minuten geladen.

Kann das Ladegerät im Freien verwendet werden?

Nein, das Ladegerät ist nur für den Innenbereich konzipiert. Setzen Sie es nicht Regen, Wasser oder Feuchtigkeit aus.

Was tun, wenn das Ladegerät nicht funktioniert?

Überprüfen Sie die Netzversorgung und die Anschlüsse. Versuchen Sie es mit einem anderen kompatiblen WORX-Akku. Wenn das Problem weiterhin besteht, lassen Sie das Ladegerät von einem autorisierten Servicecenter überprüfen.

Wie reinige ich das Ladegerät?

Verwenden Sie ein trockenes Tuch, um das Ladegerät zu reinigen. Verwenden Sie niemals Wasser oder Chemikalien. Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind.

Kann ich den Akku nach dem Laden am Ladegerät lassen?

Ja, das Ladegerät stoppt automatisch, wenn der Akku voll ist. Um die Lebensdauer des Akkus zu verlängern, wird jedoch empfohlen, ihn nach dem Laden zu entfernen.

Ist dieses Ladegerät mit 20V-Akkus kompatibel?

Nein, das Ladegerät WA3743 ist für 12V-Akkus ausgelegt (Nennladespannung 12V). 20V-Akkus erfordern ein spezielles Ladegerät.

BEDIENUNGSANLEITUNG WA3743 WORX

D Originalbetriebsanleitung

F Notice originale

* Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.

Wir empfehlen Ihnen, sämtliche Zubehörteile beim selben Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät Sie gerne.

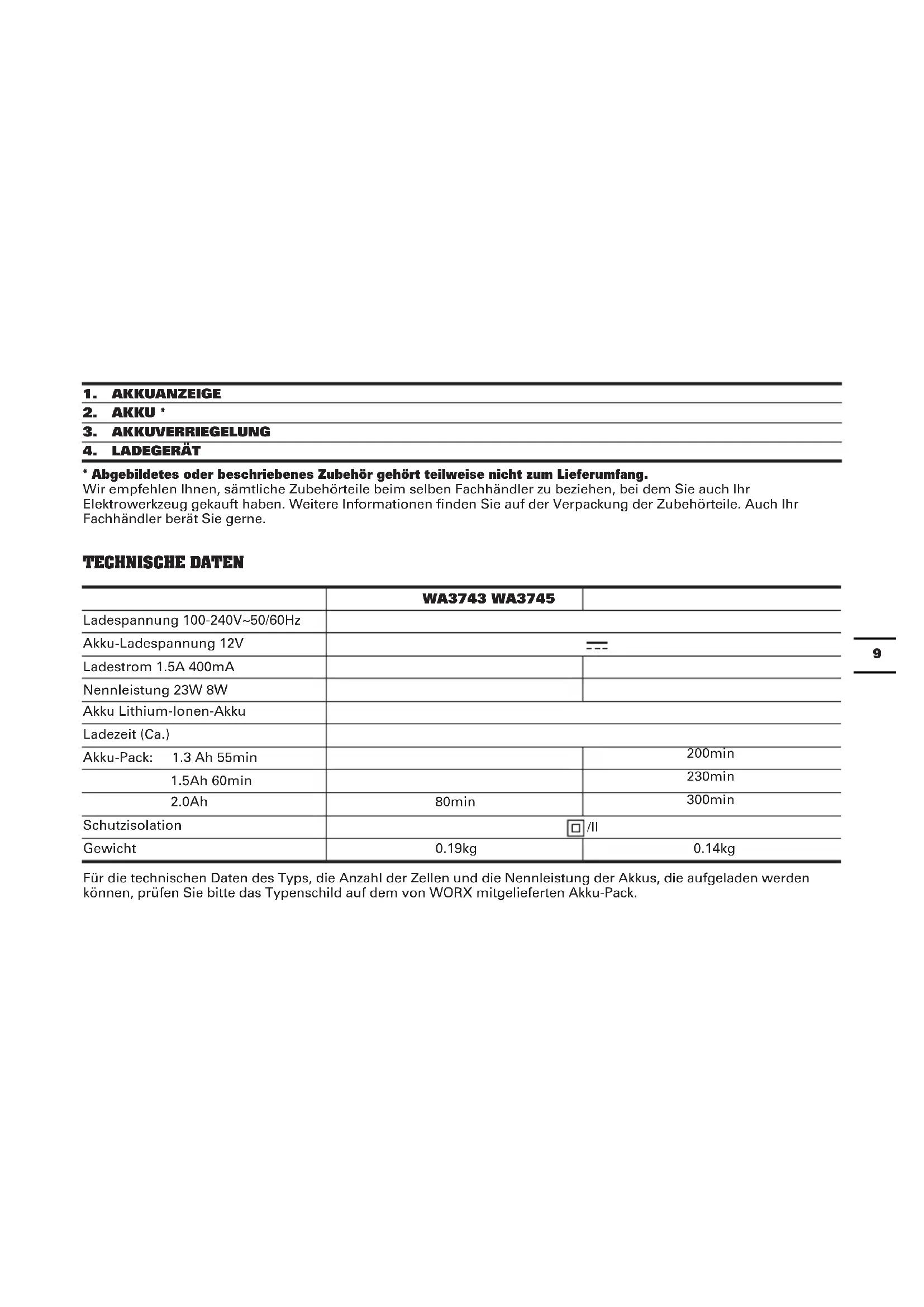

TECHNISCHE DATEN

	WA3743 WA3745
Ladespannung 100-240V~50/60Hz
Akku-Ladespannung 12V	— — —
Ladestrom 1.5A 400mA
Nennleistung 23W 8W
Akku Lithium-Ionen-Akku
Ladezeit (Ca.)
Akku-Pack: 1.3 Ah 55min		200min
1.5Ah 60min		230min
2.0Ah	80min	300min
Schutzisolation	☐ /II
Gewicht	0.19kg	0.14kg

Für die technischen Daten des Typs, die Anzahl der Zellen und die Nennleistung der Akkus, die aufgeladen werden können, prüfen Sie bitte das Typenschild auf dem von WORX mitgelieferten Akku-Pack.

SICHERHEITSVORSCHRIFTEN

SICHERHEITSHINWEISE

WARNUNG: Lesen Sie alle Sicherheitshinweise und Anweisungen Eine Missachtung der

nachstehenden Hinweise kann einen Stromschlag, Feuer und/oder Verletzungen nach sich ziehen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten bzw. Mangel an Erfahrung oder Kenntnis verwendet werden, wenn sie von einer Person beaufsichtigt oderbezüglich des Gebrauchs des Gerätes in einer sicheren Umgebung unterwiesen werden und die damit verbundenen Gefahren verstehen. Kinder sollten mit dem Gerät nicht spielen und Reinigungs- und Wartungsarbeiten nur unter Aufsicht durchführen.

Falls das Netzkabel beschädigt sein sollte, muss es vom Hersteller, einem seiner Service-Beauftragten oder einer ähnlich qualifizierten Person instandgesetzt werden, damit es nicht zu Gefährdungen kommt.

ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR IHR LADEGERÄT

1. Trennen Sie nach dem Aufladen das Ladegerät vom Netz. Trennen Sie danach die das Ladekabel vom Ladegerät und dann den Akku vom Ladegerät.
2. Laden Sie einen ausgelaufenen Akku nicht auf.
3. Benutzen Sie Ladegerät nicht für Zwecke, für die sie nicht gedacht sind.

4. Schließen Sie das Ladegerät nur an den Netzstrom an.

5. Nicht im Freien verwenden, vor Regen und Feuchtigkeit schützen.

6. Das Ladegerät muss vor Nässe geschützt sein.
7. Verwenden Sie das Ladegerät nicht im Freien.
8. Schließen Sie die Kontakte des Akkus oder des Ladegeräts nicht kurz.
9. Achten Sie beim Laden auf die Polarität "+/-".
10. Offnen Sie das Gerät nicht und halten Sie es von Kindern entfernt.
11. Laden Sie keine Akkus anderer Hersteller.
12. Vergewissern Sie sich, dass die Verbindung zwischen dem Ladegerät und dem Akku korrekt positioniert ist und nicht durch andere Gegenstände behindert wird.
13. Halten Sie die Öffnungen im Ladegerät frei von fremden Objekten und schützen Sie sie vor Verschmutzung und Nässe. Bewaren Sie das Gerät trocken und frostfrei auf.
14. Achten Sie darauf, dass das Laden von Akkus an einem gut gelüfteten Ort und nicht in der Nähe einer brennbaren Umgebung geschieht. Akkus erhitzen sich beim Laden. Sie dürfen nicht überladen werden. Sorgen Sie dafür, dass Akkus und Ladegerät beim Aufladen nicht unbeaufsichtigt sind.
15. Laden Sie keine nicht-aufladbaren Akkus auf, da diese überhitzen und aufbrechen können.
16. Eine längere Lebenszeit und eine bessere Leistung erreicht man, wenn der Akku bei einer Lufttemperatur zwischen 18°C und 24°C aufgeladen wird. Laden Sie den Akku nicht bei Lufttemperaturen unter 4,5°C oder über 40,5°C. Achten Sie darauf, um eine starke Beschädigung des Akkus zu vermeiden.
17. Laden Sie nur ein Akkupack, welches dasselbe Modell wie das von WORX bereitgestellte ist oder von WORX empfohlen wird.

SYMBOLE

Bedienungsanleitung lesen

Warnung

Nicht im Freien verwenden

Schutzisolation

Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.

Sicherung

Positiver Anschluss

Negativer Anschluss

LADEVORGANG

HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges sorgfältig durch.

1. LADEN DES AKKUS

Das mitgelieferte Akku-Ladegerät ist dem in der Maschine eingebauten Lithium-Ionen-Akku angepasst. Verwenden Sie kein anderes Akku-Ladegerät. Der Lithium-Ionen-Akku ist gegen übermäßiges Entladen geschützt. Wenn der Akku leer ist, wird die Maschine von einem Schutzkreis ausgeschaltet: Der Werkzeughalter dreht sich nicht mehr. In einer warmen Umgebung oder nach extremem Gebrauch könnte der Akku zu heiss geworden sein, um einen Ladevorgang einzuleiten. Lassen Sie den Akku sich erst gut abkühlen, bevor Sie ihn aufladen.

2. VOR VERWENDUNG IHRES AKKUWERKZEUGS

Der Akku ist NICHT GELADEN und muss vor dem ersten Gebrauch aufgeladen werden.

3. UM DEN AKKU ZU LADEN (Siehe A, B)

Stecken Sie den Netzstecker des Ladegeräts in die Steckdose. Schieben Sie den Akku in das Ladegerät, um eine Verbindung herzustellen. Die LED (1) wird grün aufleuchten und blinken; damit wird signalisiert, dass ein langsamer Ladevorgang gestartet wurde. Nach dem Ladevorgang die LED wird nicht blinken und weiter grün leuchten. Das heißt, dass die Batterie voll und der Ladevorgang abgeschlossen ist.

LADE-ANZEIGEN

Dieses Ladegerät wurde konzipiert, um Probleme von Batteriepacks zu erkennen. Die Anzeigelichter

zeigen Probleme an (siehe Tabelle unten). Falls dies auftreten sollte, legen Sie ein neues Batteriepack ein um herauszufinden, ob das Ladegerät funktionsfähig ist. Wenn die neue Batterie richtig lädt, so ist das alte Batteriepack defekt und sollte an ein Service- oder Recycling-Center zurückgegeben werden. Wenn das neue Batteriepack das gleiche Problem wie das ursprüngliche Batteriepack aufweist, lassen Sie das Ladegerät in einem autorisierten Service-Center überprüfen.

Licht An/blinkt Status
Rot an		defekter Akku
Rot blinkt		Akku-ÜbertemperaturschutzDie Temperatur desAkkupacks liegt unter 0°Coder über 45°C.
Grün an		Ladevorgangabgeschlossen
Grün blinkt		Lädt

PROBLEMLÖSUNG

1. DER AKKU LÄSST SICH NICHT IN DAS LADEGERÄT EINSETZEN?

1) Prüfen Sie, ob das Ladegerät und das Batteriepack füreinander geeignet sind.
2) Der Akku kann nur in einer Richtung in das

Ladegerät eingesetzt werden. Drehen Sie die Batterie herum, so dass sie eingesetzt werden kann, die Kontrollleuchte sollte grün aufleuchten und blinken, wenn der Akku geladen wird.

2. GRÜNDE FÜR UNTERSCHIEDLICHE LADEDAUER

Die Ladedauer hängt von mehreren Faktoren ab. Unterschiedlich lange Ladevorgänge sind kein Hinweis auf einen Defekt.

1) Ist das Akkupack nur teilentladen, kann es in weniger als der vorgesehenen Nennzeit aufgeladen werden.
2) Sind der Akku und die Umgebungstemperatur sehr kalt, kann das Wiederaufladen mehrere Stunden dauern.
3) Falls der Akku sehr heiß ist, verhindert eine interne Sicherheitsabschaltung die Aufladung. Sie müssen den Akku aus dem Ladegerät herausnehmen und abkühlen lassen, ehe Sie ihn wieder aufladen können.

WARTUNG

Ziehen Sie grundsätzlich den Netzstecker, bevor Sie Einstell-, Reparatur- oder Wartungstätigkeiten ausführen.

Ihr Werkzeug benötigt keine zusätzliche Schmierung oder Wartung. Nutzen Sie niemals Wasser oder chemische Reinigungsmittel zum Säubern des Ladegeräts. Wischen Sie es mit einem trockenen Tuch. Bewaren Sie Ihr Ladegerät stets trocken auf.

Falls das Netzkabel beschädigt sein sollte, muss es vom Hersteller, einem seiner Service-Beauftragten oder einer ähnlich qualifizierten Person instandgesetzt werden, damit es nicht zu Gefährdungen kommt.

UMWELTSCHUTZ

Schadhafte und/ oder entsorgte elektrische oder elektronische Geräte müssen an den dafür vorgesehenen Recycling-Stellen abgegeben werden. Wir möchten Sie daher bitten, uns mit Ihrem aktiven Beitrag beim Umweltschutz zu unterstützen und dieses Gerät bei den Wertstoff-/ Recycling-Sammelstellen abzugeben. Bitte erkundigen Sie sich bei der örtlichen Behörde oder beim Vertragshändler über Müllsammlung und -Entsorgung.

KONFORMITÄTSERKLÄRUNG

Wir,

POSITEC Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Erklären hiermit, dass unser Produkt

Beschreibung WORX Batterieladegerät

Typ WA3743 WA3745

Den Bestimmungen der folgenden Richtlinien entspricht:

2014/35/EU

2014/30/EU

2011/65/EU

Werte nach

EN 60335-1

EN 60335-2-29

EN 62233

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

A#

2019/04/11

Allen Ding

Stellvertretender Chefingenieur, Prüfung und

Zertifizierung

Positec Technology (China) Co., Ltd.
