WA3743 - Batería WORX - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cargador de batería
Marca	Worx
Modelo	WA3743
Tensión nominal de entrada	100-240 V ~ 50/60 Hz
Tensión de carga	12 V
Corriente de carga	1.5 A
Potencia absorbida	23 W
Tipo de batería compatible	Ion de litio (Li-ion)
Tiempo de carga (batería 1.3 Ah)	55 minutos
Tiempo de carga (batería 1.5 Ah)	60 minutos
Tiempo de carga (batería 2.0 Ah)	80 minutos
Clase de protección	II (doble aislamiento)
Peso	0.19 kg
Uso	Solo para interiores
Indicadores luminosos	Luz verde (carga en curso y finalizada), roja (falla)
Protección térmica	Sí (detención de carga si batería demasiado caliente o demasiado fría)
Mantenimiento	Limpiar con un paño seco. No usar agua ni productos químicos.
Reemplazo del cable de alimentación	Solo por el fabricante o un profesional calificado
Normas de cumplimiento	EN 60335-1, EN 60335-2-29, EN 62233, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Preguntas frecuentes - WA3743 WORX

¿Cómo cargar la batería con el cargador WA3743?

Conecte el cargador a una toma de corriente. Inserte el bloque de batería en el cargador hasta que encaje. La luz verde parpadea para indicar la carga en curso. Una vez que la batería esté llena, la luz permanece verde fija.

¿Por qué la batería no se inserta en el cargador?

Verifique que el cargador y la batería sean compatibles (misma marca y modelo). La batería solo se inserta en un sentido; gírela hasta que se deslice libremente sin forzar.

¿Qué significa una luz roja en el cargador?

Una luz roja indica una batería defectuosa. Si la luz parpadea en rojo, la temperatura de la batería es inferior a 0°C o superior a 45°C: déjela enfriar o calentar antes de recargar.

¿Puedo cargar una batería de otra marca con este cargador?

No, cargue únicamente baterías WORX del mismo modelo o recomendadas por WORX. Cargar otras baterías puede dañar el cargador y presentar un riesgo de seguridad.

¿Cuál es el tiempo de carga para una batería de 2.0 Ah?

Con el cargador WA3743 (corriente de carga 1.5 A), una batería de 2.0 Ah se carga en aproximadamente 80 minutos.

¿Se puede usar el cargador en exteriores?

No, el cargador está diseñado solo para uso en interiores. No lo exponga a la lluvia, al agua o a la humedad.

¿Qué hacer si el cargador no funciona?

Verifique la alimentación de red y las conexiones. Intente con otra batería WORX compatible. Si el problema persiste, haga revisar el cargador por un centro de servicio autorizado.

¿Cómo limpiar el cargador?

Use un paño seco para limpiar el cargador. Nunca use agua ni productos químicos. Asegúrese de que las rejillas de ventilación no estén obstruidas.

¿Puedo dejar la batería en el cargador después de la carga?

Sí, el cargador se detiene automáticamente cuando la batería está llena. Sin embargo, para prolongar la vida útil de la batería, se recomienda retirarla después de la carga.

¿Este cargador es compatible con baterías de 20V?

No, el cargador WA3743 está diseñado para baterías de 12V (tensión nominal de carga 12V). Las baterías de 20V requieren un cargador específico.

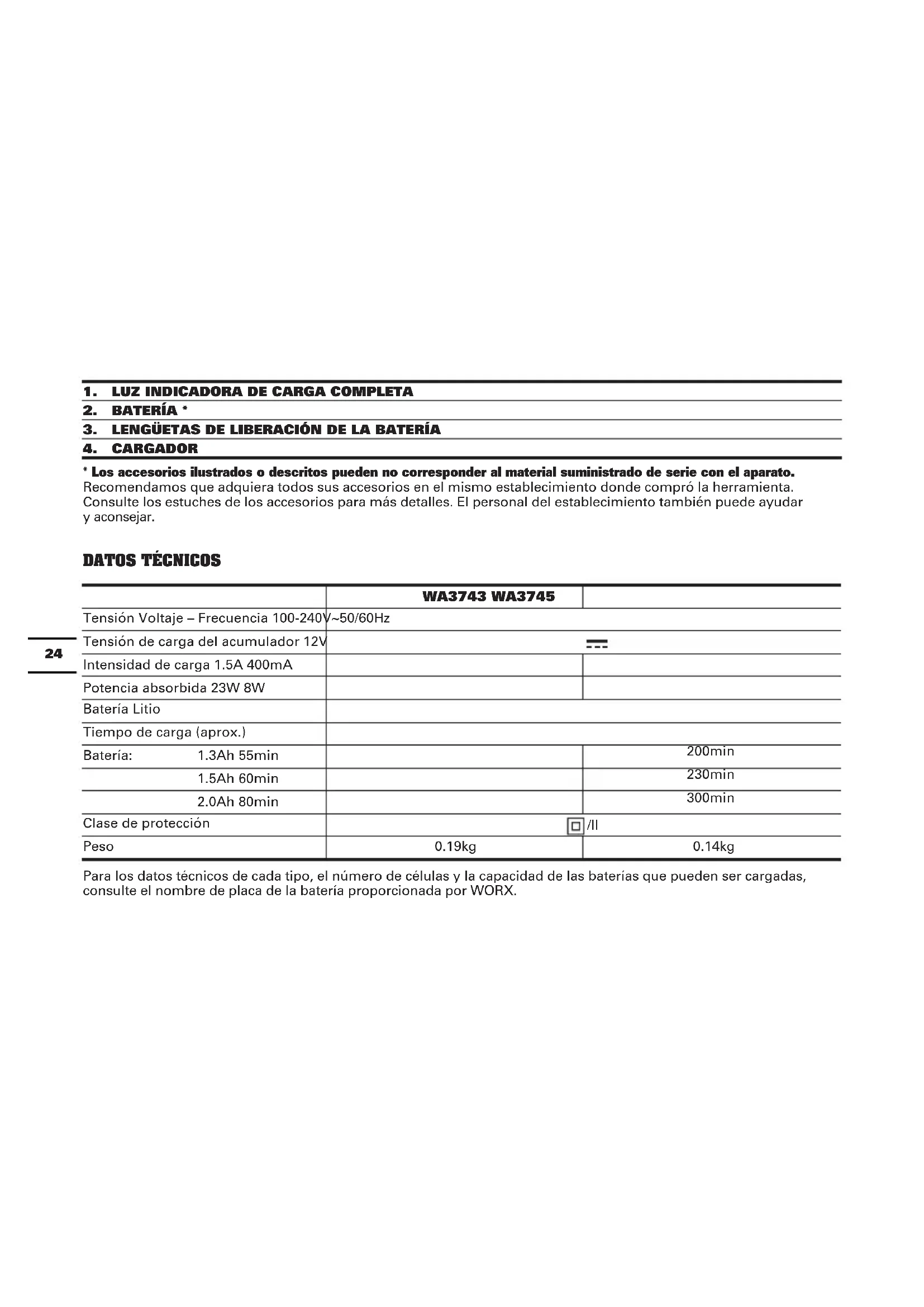

MANUAL DE USUARIO WA3743 WORX

3. LENGÜETAS DE LIBERACIÓN DE LA BATERÍA

4. CARGADOR

* Los accesorios ilustrados o descritos pueden no corresponder al material suministrado de serie con el aparato.

Recomendamos que adquiera todos sus accesorios en el mismo establecimiento donde compró la herramienta. Consulte los estuches de los accesorios para más detalles. El personal del establecimiento también puede ayudar y aconsejar.

DATOS TÉCNICOS

	WA3743 WA3745
Tensión Voltaje – Frecuencia 100-240V~50/60Hz
Tensión de carga del acumulador 12V	— — —
Intensidad de carga 1.5A 400mA
Potencia absorbida 23W 8W
Batería Litio
Tiempo de carga (aprox.)
Batería: 1.3Ah 55min		200min
1.5Ah 60min		230min
2.0Ah 80min		300min
Clase de protección	☐ /II
Peso	0.19kg	0.14kg

Para los datos técnicos de cada tipo, el número de células y la capacidad de las baterías que pueden ser cargadas, consulte el nombre de placa de la batería proporcionada por WORX.

SEGURIDAD DE LOS PRODUCTOS

INSTRUCCIONES DE SEGURIDAD

ADVERTENCIA: Lea todos los consejos e

instrucciones de seguridad. Si no se respetan

las instrucciones, existe un riesgo de descargas eléctricas, de incendio y/o de graves heridas.

Conserve todas las advertencias e instrucciones para futuras consultas.

Este dispositivo puede ser utilizado por niños a partir de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas, o falta de experiencia y conocimiento si se les ha proporcionado supervisión o instrucción con referencia al uso de este dispositivo de manera segura y que entiendan los riesgos involucrados.

Los niños no deben jugar con este aparato. La limpieza y mantenimiento de uso no deben ser llevados a cabo por niños sin supervisión de un adulto.

Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su service autorizado o personas calificadas, a fin de evitar riesgos.

INSTRUCCIONES DE SEGURIDAD ADICIONALES PARA EL CARGADOR DE BATERIAS

1. Una vez cargada la batería, desconecte el cargador de la toma de corriente eléctrica. Retire entonces la batería del cargador.
2. No cargue una batería con fugas.
3. No utilice los cargadores para trabajos distintos a aquellos para los que han sido diseñados.
4. Conecte el cargador a una toma AC.

5. Proteja de la humedad el cargador.

6. Uso interno solamente, no exponer a la lluvia o al agua.

7. No utilice el cargador en ambientes exteriores.
8. No cortocircuite los contactos de la batería o el cargador.
9. Respete la polaridad “+/-” al cargar.
10. No abra el aparato, y manténgalo alejado del alcance de los niños.
11. No cargue baterías de otros fabricantes.
12. Asegúrese de que la conexión entre el cargador y la batería se realiza de forma correcta, y no queda obstruida por cuerpos extraños.
13. Mantenga las ranuras del cargador libres de objetos extraños y protéjalas frente a la suciedad y la humedad. Consévelo en un lugar seco y libre de congelación.
14. Al cargar las baterías, asegúrese de que el cargador se encuentre en un área bien ventilada, alejada de cualquier material inflamable. Las baterías podrían calentarse durante la carga. No sobrecargue las baterías. Asegúrese de que ni las baterías ni el cargador quedan sin supervisión durante la carga.
15. No recargue baterías no recargables. Podrían sobrecalentarse y romperse.
16. Se puede conseguir una vida más larga y mejor de la batería si se carga con una temperatura del aire entre 18 °C y 24 °C. No cargue la batería si la temperatura del aire es inferior a 4,5°C o superior a 40,5°C. Esto es importante, ya que puede evitar daños serios en la batería.
17. Cargue exclusivamente el pack de batería del mismo modelo que el suministrado por WORX y de modelos recomendados por WORX.

SÍMBOLOS

Leer el manual

Advertencia

Los residuos de aparatos eléctricos y electrónicos no deben depositarse en la basura doméstica. Se deben reciclar en las instalaciones especializadas. Consulte a las autoridades locales o el establecimiento para saber cómo reciclar estos productos.

Fusible

Terminal positivo

Terminal negativo

NOTA: Antes de usar la herramienta lea el manual de instrucciones detenidamente.

1. CARGAR LA BATERÍA

El cargador suministrado es adecuado para cargar la batería de iones de litio instalada en la máquina. No utilice otro cargador de baterías.

La batería de iones de litio se encuentra protegida contra descarga profunda. Si la batería se vacía, la máquina se apaga por medio de un circuito preventivo: El soporte de la herramienta dejará de rotar.

En un entorno cálido o después de un uso intenso, la batería podría estar demasiado caliente para volver a ser cargada. Deje que la batería se enfríe antes de volver a cargarla.

2. ANTES DE UTILIZAR SU HERRAMIENTA A BATERÍA

La batería está DESCARGADA y debe cargarse antes de utilizarla.

3. CÓMO CARGAR SU PACK DE BATERÍA (Véase La. A, B)

Conecte el cargador al tomacorriente.

Deslice la batería en el cargador para realizar las conexiones.

La luz (1) se volverá verde y empezará a parpadear para indicar que la carga ha empezado.

Una vez finalizada la carga, la luz dejará de parpadear y quedará iluminada en verde, lo que significa que está completamente cargada y que la carga ha finalizado.

INDICADOR DE CARGA

Este cargador ha sido diseñado para detectar posibles problemas de funcionamiento de las baterías. El

indicador se iluminará para indicar algún problema (consulte la tabla siguiente). Si esto ocurre, inserte una nueva batería para determinar si el cargador se encuentra en buenas condiciones. Si la batería nueva se carga correctamente, la batería original será defectuosa y deberá ser desechada a un Servicio Oficial o en un Punto de Residuos o Reciclado. Si la nueva batería muestra el mismo problema que la batería original, solicite a un Servicio Técnico Oficial su comprobación.

Luz	Continuidad/intermitente	Estado de la carga
Rojo continuo		Batería defectuosa
Rojo intermitente		Protección térmica de la bateríaLa temperatura de la batería es inferior a 0°C o superior a 45°C.
Verde continuo		Carga completa
Verde intermitente		carga

SOLUCIÓN DE PROBLEMAS

1. NO PUEDO INSTALAR LA BATERÍA DENTRO DEL CARGADOR CORRESPONDIENTE. POR QUÉ?

1) Compruebe si el cargador y la batería han sido diseñados específicamente para funcionar en conjunto.
2) La batería se inserta en el cargador en una sola dirección. Gire la batería hasta que pueda ser insertada en la ranura. Cuando se está cargando la batería, la luz indicadora debe parpadear en color verde.

2. RAZONES DE LOS DISTINTOS TIEMPOS DE CARGA

El tiempo de carga puede ser afectado por varias razones que no implican defectos en su producto.

1) Si la batería está parcialmente descargada, puede recargarse en menos de tiempo de carga nominal.
2) Si la temperatura de la batería y su entorno son muy frías, la carga podría durar varias horas.
3) Si la batería está muy caliente no podrá recargarse, ya que se lo impedirá el sistema interno de seguridad de corte por temperatura. En dicho caso, Ud. debe extraer la batería del cargador y dejar que se enfrie a temperatura ambiente; en esas condiciones, puede comenzarse la recarga.

MANTENIMIENTO

Retire el enchufe de la toma de corriente antes de efectuar cualquier ajuste, reparación o mantenimiento.

Su herramienta eléctrica no requiere de mantenimiento adicional. Nunca emplee agua o productos químicos para limpiar su herramienta. Use simplemente un paño seco. Guarde siempre su herramienta en un lugar seco. Si el cable de alimentación está dañado, debe ser

reemplazado por el fabricante, su service autorizado o personas calificadas, a fin de evitar riesgos.

Los residuos de equipamientos eléctricos y electrónicos no deben depositarse con las basuras domésticas. Se recogen para reciclarse en centros especializados. Consulte las autoridades locales o su revendedor para obtener informacion sobre la organización de la recogida.

DECLARACIÓN DE CONFORMIDAD

Los que reciben,

POSITEC Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Declaran que el producto,

Descripción WORX Cargador

Modelo WA3743 WA3745

Cumple con las siguientes directivas :

2014/35/EU

2014/30/EU

2011/65/EU

Normativas conformes a

EN 60335-1

EN 60335-2-29

EN 62233

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

M A

2019/04/11

Allen Ding

Ingeniero Jefe Adjunto. Pruebas y Certificación.

Positec Technology (China) Co., Ltd.
