WA3743 - Bateria WORX - Manual de utilização gratuito

Tipo de produto	Carregador de bateria
Marca	Worx
Modelo	WA3743
Tensão nominal de entrada	100-240 V ~ 50/60 Hz
Tensão de carga	12 V
Corrente de carga	1.5 A
Potência absorvida	23 W
Tipo de bateria compatível	Lítio-íon (Li-ion)
Tempo de carga (bateria 1.3 Ah)	55 minutos
Tempo de carga (bateria 1.5 Ah)	60 minutos
Tempo de carga (bateria 2.0 Ah)	80 minutos
Classe de proteção	II (isolamento duplo)
Peso	0.19 kg
Uso	Somente para interior
Indicadores luminosos	Luz verde (carregamento em andamento e concluído), vermelha (defeito)
Proteção térmica	Sim (parada de carga se a bateria estiver muito quente ou muito fria)
Manutenção	Limpar com um pano seco. Não utilizar água nem produtos químicos.
Substituição do cabo de alimentação	Apenas pelo fabricante ou um profissional qualificado
Normas de conformidade	EN 60335-1, EN 60335-2-29, EN 62233, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Perguntas frequentes - WA3743 WORX

Como carregar a bateria com o carregador WA3743?

Conecte o carregador a uma tomada elétrica. Insira o bloco de bateria no carregador até encaixar. A luz verde pisca para indicar o carregamento em andamento. Quando a bateria estiver cheia, a luz permanece verde fixa.

Por que a bateria não se insere no carregador?

Verifique se o carregador e a bateria são compatíveis (mesma marca e modelo). A bateria só se insere em um sentido; gire-a até que deslize livremente sem forçar.

O que significa uma luz vermelha no carregador?

Uma luz vermelha indica uma bateria com defeito. Se a luz piscar em vermelho, a temperatura da bateria está abaixo de 0°C ou acima de 45°C: deixe-a esfriar ou aquecer antes de recarregar.

Posso carregar uma bateria de outra marca com este carregador?

Não, carregue apenas baterias WORX do mesmo modelo ou recomendadas pela WORX. Carregar outras baterias pode danificar o carregador e apresentar risco de segurança.

Qual é o tempo de carga para uma bateria de 2.0 Ah?

Com o carregador WA3743 (corrente de carga 1.5 A), uma bateria de 2.0 Ah carrega em cerca de 80 minutos.

O carregador pode ser usado ao ar livre?

Não, o carregador é projetado para uso interno apenas. Não o exponha à chuva, água ou umidade.

O que fazer se o carregador não funcionar?

Verifique a alimentação elétrica e as conexões. Tente com outra bateria WORX compatível. Se o problema persistir, mande verificar o carregador por um centro de serviço autorizado.

Como limpar o carregador?

Use um pano seco para limpar o carregador. Nunca use água ou produtos químicos. Certifique-se de que as aberturas de ventilação não estão obstruídas.

Posso deixar a bateria no carregador após a carga?

Sim, o carregador para automaticamente quando a bateria está cheia. No entanto, para prolongar a vida útil da bateria, recomenda-se retirá-la após a carga.

Este carregador é compatível com baterias de 20V?

Não, o carregador WA3743 é projetado para baterias de 12V (tensão nominal de carga 12V). Baterias de 20V necessitam de um carregador específico.

MANUAL DE UTILIZADOR WA3743 WORX

PT Tradução das instruções originais

PROCEDIMIENTO DE CARGA

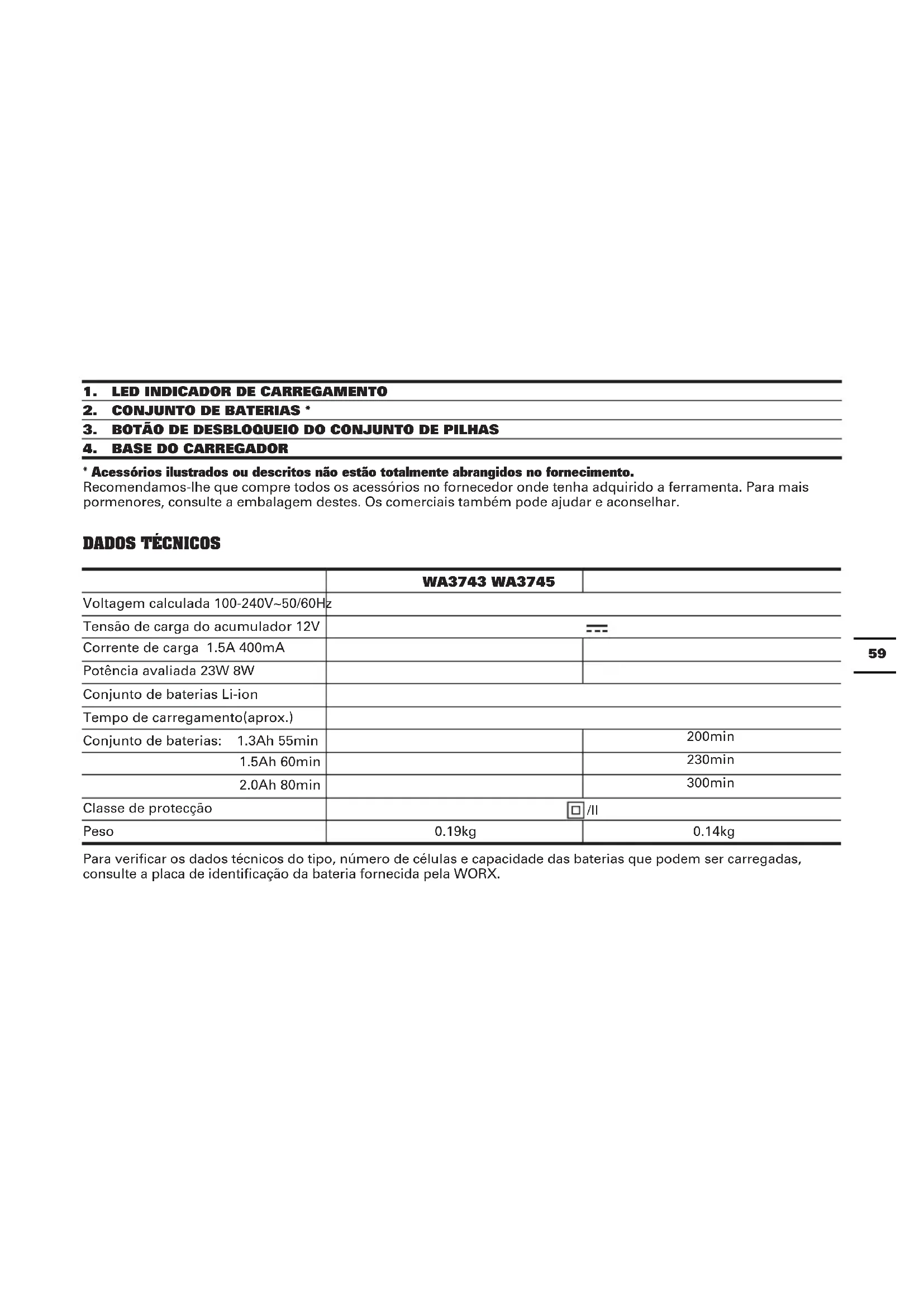

1. LED INDICADOR DE CARREGAMENTO

2. CONJUNTO DE BATERIAS \*

3. BOTÃO DE DESBLOQUEIO DO CONJUNTO DE PILHAS

* Acessórios ilustrados ou descritos não estão totalmente abrangidos no fornecimento.

Recomendamos-lhe que compre todos os acessórios no fornecedor onde tenha adquirido a ferramenta. Para mais pormenores, consulte a embalagem destes. Os comerciais também pode ajudar e aconselhar.

DADOS TÉCNICOS

	WA3743 WA3745
Voltagem calculada 100-240V~50/60Hz
Tensão de carga do acumulador 12V	---
Corrente de carga 1.5A 400mA
Potência avaliada 23W 8W
Conjunto de baterias Li-ion
Tempo de carregamento(aprox.)
Conjunto de baterias: 1.3Ah 55min		200min
1.5Ah 60min		230min
2.0Ah 80min		300min
Classe de protecção	☐/II
Peso	0.19kg	0.14kg

Para verificar os dados técnicos do tipo, número de células e capacidade das baterias que podem ser carregadas, consulte a placa de identificação da bateria fornecida pela WORX.

SEGURANÇA DO PRODUTO

INSTRUÇÕES DE SEGURANÇA

AVISO:Leia todos os avisos e instruções.

Leia atentamente as seguintes instruções. A não observância destas instruções pode causar choque eléctrico, incêndio e/ou lesões graves.

Guarde estas instruções para referência futura.

Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento caso lhes tenha sido dada supervisão ou instrução relativamente à utilização do aparelho de forma segura e compreenderem os riscos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e a manutenção que cabe ao utilizador não devem ser realizadas por crianças sem supervisão. Se o cabo de alimentação estiver danificado, este deve ser substituído pelo fabricante, seu agente autorizado ou pessoal técnico qualificado para evitar qualquer situação de perigo.

INSTRUÇÕES DE SEGURANÇA ADICIONAIS PARA O CARREGADOR

1. Após o carregamento, desligue o carregador da tomada eléctrica. De seguida, desligue o carregador do chassis e da bateria.
2. Não carregue uma bateria com fuga de líquido.
3. Não utilize o carregador para qualquer outro fim para além daquele para o qual o mesmo foi concebido.
4. Ligue o carregador apenas a uma fonte de alimentação a.c.
5. Apenas para utilização no interior, não expor as

baterias à chuva ou água.

1. O carregador deve ser protegido contra qualquer contacto com a humidade.

2. Não use o carregador no exterior.

3. Não curto-circuite os contactos da bateria ou do carregador.

4. Ao carregar a bateria tenha em atenção os símbolos de polaridade “+/-”.

5. Não abra a unidade e mantenha-a fora do alcance das crianças.

6. Não utilize este carregador para carregar baterias de outros fabricantes.

7. Certifique-se de que a ligação entre o carregador e a bateria foi feita de forma correcta não existindo qualquer obstrução por parte de objectos estranhos.

8. Certifique-se de que as ranhuras do carregador estão livres de objectos estranhos e proteja-as contra qualquer contacto com sujidade ou humidade. Guarde num local seco e sem gelo.

9. Ao carregar a bateria certifique-se de que o carregador está num local bem ventilado e longe de materiais inflamáveis. A bateria pode aquecer durante o carregamento. Não sobrecarregue a bateria. Certifique-se de que durante o carregamento a bateria e o carregador são devidamente supervisionados.

10. Não tente carregar baterias que não são recarregáveis uma vez que estas podem sobreaquecer e avariar.

11. A vida útil da bateria e o desempenho desta podem ser optimizados se a bateria for carregada em temperaturas entre os 18°C e os 24°C. Não carregue a bateria em temperaturas abaixo dos 4,5°C, ou acima dos 40,5°C. Isto é importante pois evita danos graves ao nível da bateria.

12. Carregue apenas baterias do mesmo modelo fornecido pela WORX e modelos recomendados pela WORX.

SÍMBOLOS

Leia o m anual

Aviso

Use apenas em espaço interior Não queime

Duplo isolamento

Os equipamentos eléctricos não devem ser despositados com o lixo doméstico. Se existirem instalações adequadas deve reciclá-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem.

Fusível

Terminal positivo

Terminal negativo

PROCEDIMENTO DE CARREGAMENTO

NOTA: Antes de usar a ferramenta, leia o livro de instruções cuidadosamente.

1. CARREGAMENTO DO CONJUNTO DE BATERIAS

O carregador fornecido tem por finalidade carregar a bateria de iões de lítio incluída na ferramenta. Não utilize qualquer outro carregador.

A bateria de iões de lítio está protegida contra um descarregamento total. Quando a bateria fica sem carga, a ferramenta desliga-se graças à existência de um circuito de protecção. Desta forma, a aparafusadora deixa de efectuar movimentos de rotação.

Em ambientes quentes ou após uma utilização intensa, a bateria pode ficar demasiado quente o que não permite o seu carregamento. Deixe a bateria arrefecer antes de a carregar.

2. ANTES DE UTILIZAR A FERRAMENTA SEM FIOS

O seu conjunto de baterias está DESCARREGDO e tem de o carregar uma vez antes o utilizar.

3. COMO CARREGAR A SUA EMBALAGEM DE BATERIAS (Ver A, B)

Ligue o carregador de baterias à corrente.

Faça deslizar a bateria para o interior do carregador.

A luz (1) ficará verde e intermitente para indicar que o carregamento foi iniciado.

Após o carregamento, a luz não ficará intermitente e manter-se-á verde, o que significa que as pilhas estão carregadas e que o carregamento foi concluído.

INDICADOR DE CARGA

Este carregador foi elaborado para detectar alguns problemas que podem surgir nas baterias. O indicador luminoso indica problemas (ver quadro em baixo). Se tal

facto ocorrer, insira uma nova bateria para determinar se o carregador se encontra em perfeitas condições. Se a nova bateria carregar sem problemas, significa que a bateria anterior deverá ser enviada ao serviço de assistência ou a um centro de reciclagem. Se a nova bateria indicar o mesmo problema da bateria anterior, o carregador terá de ser enviado ao serviço de assistência.

Luz ON/ Pisca Indicação
Vermelho Continuo		Bateria defeituosa
Vermelho intermitente		Proteção da temperatura da bateriaA temperatura da embalagem da bateria é inferior a 0°C ou superior a 45°C.
Verde Continuo		Carregamento concluído
Verde intermitente		Em carga

SOLUÇÃO DE PROBLEMAS

1. NÃO SOU CAPAZ DE ENCAIXAR A BATERIA NO CARREGADOR PORQUÊ?

a) Verifique se o carregador e a bateria foram

especificamente concebidos para funcionarem em conjunto.

b) A bateria pode ser inserida no carregador apenas numa única direcção. Rode a bateria até conseguir inseri-la na ranhura. A luz indicadora deve ser verde e intermitente quando as pilhas estão a carregar.

2. RAZÕES PARA TEMPOS DE CARGA DIFERENTES

O tempo de carga pode ser afectado por diversas razões, o que não significa qualquer deficiência do equipamento,.

1) Se o conjunto de baterias estiver descarregado apenas parcialmente, pode ser recarregado em menos do tempo de carregamento nominal.
2) Se o conjunto de pilhas e a temperatura ambiente estiverem muito frios, o recarregamento poderá demorar mais horas.
c) Se o conjunto de baterias estiver muito quente não se inicia a recarga porque o dispositivo de corte de segurança da temperatura interna assim o impede. Se o conjunto de baterias estiver muito quente, deve removê-lo do carregador e deixá-lo arrefecer primeiro à temperatura ambiente e só depois pode iniciar o recarregamento.

MANUTENÇÃO

Retire o cabo de alimentação da tomada antes de efectuar quaisquer ajustamentos, reparações ou manutenção.

A sua ferramenta não requer qualquer manutenção adicional. Nunca utilize água ou produtos químicos para limpar a sua ferramenta. Limpe-a com um pano macio.

Guarde sempre a sua ferramenta num local seco. Se o cabo de alimentação estiver danificado, este deve ser substituído pelo fabricante, seu agente autorizado ou

pessoal técnico qualificado para evitar qualquer situação de perigo.

PROTECÇÃO AMBIENTAL

Os equipamentos eléctricos não devem ser despositados com o lixo doméstico. Se existirem instalações adequadas deve reciclá-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem.

DECLARAÇÃO DE CONFORMIDADE

Nós,

POSITEC Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Declaramos que o produto,

Descrição WORX Carregador

Tipo WA3743 WA3745

Cumpre as seguintes Directivas:

2014/35/EU

2014/30/EU

2011/65/EU

Normas em conformidade com:

EN 60335-1

EN 60335-2-29

EN 62233

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

A#

2019/04/11

Allen Ding

Engenheiro-chefe adjunto, Teste e Certificação

Positec Technology (China) Co., Ltd.
