Caractéristiques techniques	Moniteur SCHNEIDER SC29M1F, écran LED, résolution Full HD (1920 x 1080), taille de l'écran 29 pouces, temps de réponse 5 ms, angle de vision 178°.
Utilisation	Idéal pour le travail de bureau, le gaming et le multimédia, compatible avec les systèmes Windows et Mac.
Maintenance et réparation	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs, consulter le service après-vente pour les réparations.
Sécurité	Respecter les normes de sécurité électrique, éviter l'exposition à l'humidité, utiliser un support adapté pour éviter les chutes.
Informations générales	Garantie de 2 ans, consommation énergétique de 30W, connectivité HDMI et VGA, poids 6 kg.

FOIRE AUX QUESTIONS - SC29M1F SCHNEIDER

Comment connecter mon moniteur SCHNEIDER SC29M1F à mon ordinateur ?

Utilisez un câble HDMI ou VGA pour connecter le moniteur à votre ordinateur. Assurez-vous que les deux appareils sont éteints avant de brancher le câble.

Que faire si mon moniteur ne s'allume pas ?

Vérifiez que le moniteur est correctement branché à une prise électrique et que le câble d'alimentation est bien connecté. Essayez également de tester avec une autre prise.

Comment ajuster la luminosité et le contraste de mon moniteur ?

Utilisez les boutons de menu situés sur le moniteur pour naviguer dans les paramètres. Vous pouvez trouver les options de luminosité et de contraste sous 'Réglages d'image'.

Mon moniteur affiche une image floue, que dois-je faire ?

Vérifiez les réglages de résolution de votre ordinateur et assurez-vous qu'ils correspondent à la résolution native du moniteur. Vous pouvez également essayer de débrancher et rebrancher le câble.

Comment changer la langue de l'affichage du menu ?

Accédez au menu OSD en utilisant les boutons du moniteur, puis recherchez l'option 'Langue' pour sélectionner votre langue préférée.

Que faire si l'image scintille sur mon moniteur ?

Assurez-vous que le câble est correctement connecté et en bon état. Essayez également de changer le taux de rafraîchissement dans les paramètres d'affichage de votre ordinateur.

Le son de mon moniteur ne fonctionne pas, que faire ?

Vérifiez que le volume est augmenté et que le moniteur n'est pas en mode silencieux. Si vous utilisez un câble HDMI, assurez-vous que le son est bien configuré dans les paramètres audio de votre ordinateur.

Comment effectuer une réinitialisation d'usine sur mon moniteur SCHNEIDER SC29M1F ?

Accédez au menu OSD, recherchez l'option 'Réinitialiser' ou 'Réinitialisation d'usine' et suivez les instructions à l'écran pour restaurer les paramètres d'origine.

Mon moniteur SCHNEIDER SC29M1F est-il compatible avec un support VESA ?

Oui, le moniteur est compatible avec les supports VESA de 75 mm x 75 mm. Assurez-vous d'utiliser un support adapté.

Comment obtenir de l'aide supplémentaire pour mon moniteur ?

Vous pouvez consulter le manuel d'utilisation inclus avec le moniteur ou visiter le site Web de SCHNEIDER pour des ressources supplémentaires et un support technique.

MODE D'EMPLOI SC29M1F SCHNEIDER

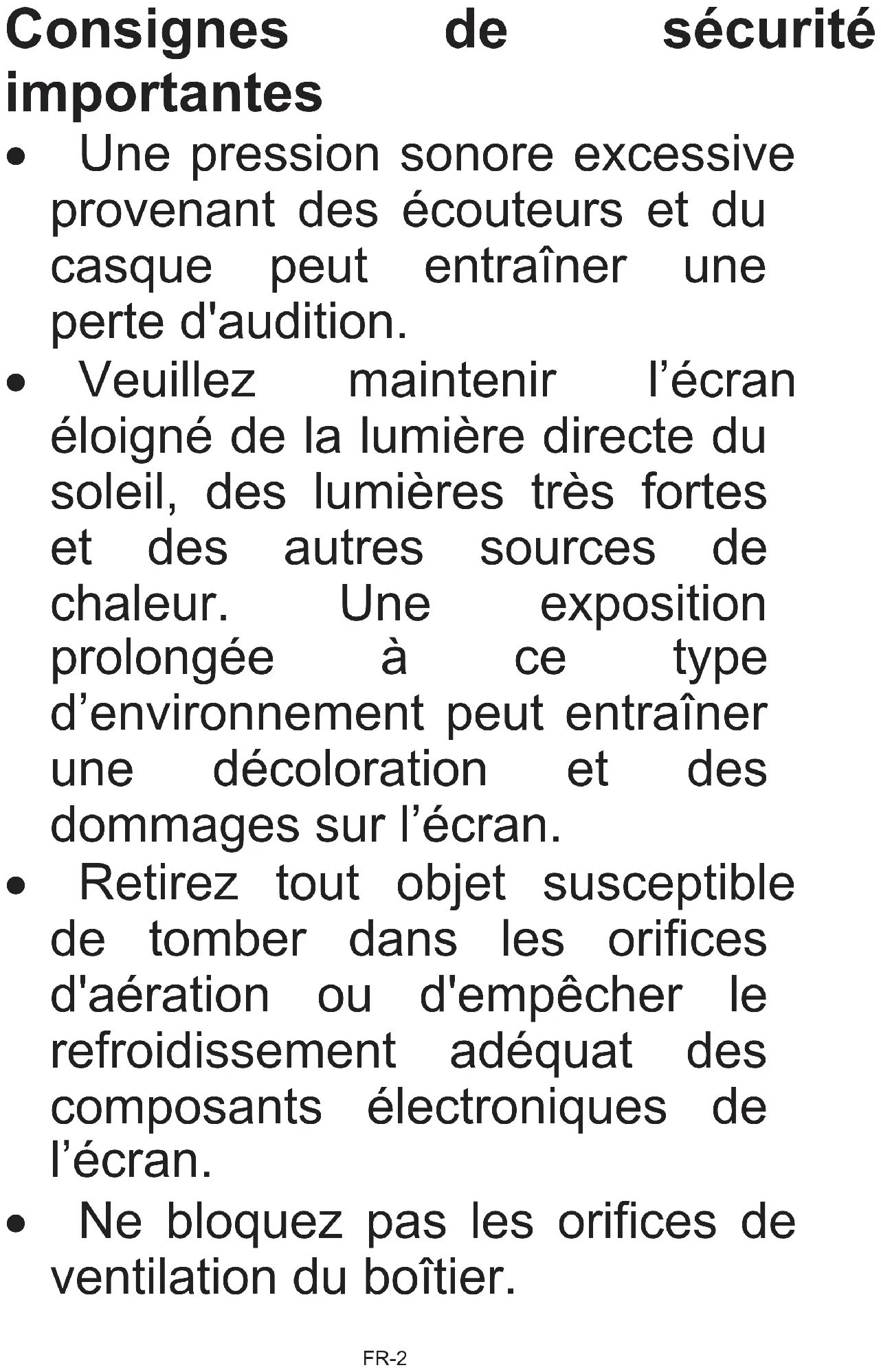

Consignes de sécurité importantes x Une pression sonore excessive provenant des écouteurs et du casque peut entraîner une perte d'audition. x Veuillez maintenir l’écran éloigné de la lumière directe du soleil, des lumières très fortes et des autres sources de chaleur. Une exposition prolongée à ce type d’environnement peut entraîner une décoloration et des dommages sur l’écran. x Retirez tout objet susceptible de tomber dans les orifices d'aération ou d'empêcher le refroidissement adéquat des composants électroniques de l’écran. x Ne bloquez pas les orifices de ventilation du boîtier.x Lors du positionnement de l’écran, assurez-vous que la fiche du câble d’alimentation et la prise électrique sont facilement accessibles. x Si vous éteignez l’écran en débranchant le câble d’alimentation ou le cordon d’alimentation CC, attendez pendant 5 secondes avant de brancher le câble d’alimentation ou le cordon d’alimentation CC pour un fonctionnement normal.

Utilisez uniquement l'adaptateur CC fourni pour alimenter l’écran. x Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant ou une personne qualifiée du service après-vente pour éviter tout danger. x Une utilisation excessive de l’écran peut causer une gêne FR-3visuelle ; il est préférable de faire des pauses plus courtes et plus souvent sur votre poste de travail plutôt que des pauses plus longues et moins souvent ; par exemple une pause de 5 à 10 minutes après 50 à

minutes. d’utilisation continue de l’écran est probablement meilleure qu’une pause de 15 minutes toutes les deux heures. x Essayez de protéger vos yeux de la fatigue oculaire en cas d’utilisation de l’écran pendant une période constante : - Ne fixez pas l’écran durant un long moment, regardez des objets éloignés (pour soulager la fatigue oculaire).

Clignez souvent volontairement des yeux pendant que vous travaillez. FR-4- Fermez et roulez doucement vos yeux pour les détendre. - Repositionnez votre écran à la hauteur et à l’angle appropriés en fonction de votre taille. - Réglez la luminosité et le contraste au niveau approprié. - Ajustez l’éclairage de l’environnement à l’identique de la luminosité de votre écran, en évitant les éclairages fluorescents et les surfaces qui reflètent trop la lumière. - Consultez un médecin si vos symptômes persistent. x Débranchez l’écran si vous devez le nettoyer avec un chiffon légèrement humide. L’écran peut être essuyé avec un chiffon sec lorsqu’il est hors FR-5tension. Cependant, n’utilisez jamais de solvants organiques, tels que des liquides à base d’alcool ou d’ammoniaque, pour nettoyer votre écran. x Pour éviter tout risque d'électrocution ou de dommage permanent sur l’appareil, n’exposez pas l’écran à la poussière, à la pluie, à l’eau ou à un environnement présentant une humidité excessive. x Si votre écran est mouillé, essuyez-le avec un chiffon sec dès que possible. x Si une substance étrangère ou de l’eau pénètre dans votre écran, veuillez le mettre immédiatement hors tension et débranchez le câble d’alimentation. Ensuite, retirez la substance étrangère ou l’eau, puis envoyez-le au centre de maintenance. FR-6x Ne rangez pas ou n’utilisez pas l’écran dans des lieux exposés à la chaleur, à la lumière directe du soleil ou au froid extrême. x Pour maintenir les meilleures performances de votre écran et l'utiliser pendant une période plus longue, veuillez utiliser l’écran dans un lieu qui se situe dans les plages de température et d’humidité suivantes : ¾ Température : 0 à 40 ° C ¾ Humidité : 20 à 80 % HR

AVERTISSEMENT : Ne placez

pas l’écran sous la pluie, dans un environnement humide et n’ouvrez pas le boîtier de l’écran pour éviter tout choc, danger électrique et/ou danger mécanique. FR-7z Avant de procéder au nettoyage, débranchez toujours votre écran. Il est conseillé d'utiliser un chiffon sec ou légèrement humide pour nettoyer votre écran. Cependant, un chiffon sec est le plus sûr. Si vous utilisez un chiffon humide, attendez que l’écran soit complètement sec avant de le reconnecter. z N’utilisez pas de liquides et/ou de produits nettoyants à base d’alcool ou d’ammoniaque pour nettoyer votre écran. z Cet écran dispose d’ouvertures de ventilation à l’arrière. Évitez de bloquer ces ouvertures pour empêcher l’écran de surchauffer. z Évitez de le placer près de sources de chaleur telles que des radiateurs portables ou des conduits de chauffage, car cela pourrait endommager votre écran. FR-8z Évitez de le placer près de sources de chaleur telles que des radiateurs portables ou des conduits de chauffage, car cela pourrait endommager votre écran. z Ne vaporisez pas de produit de nettoyage et/ou de liquide de quelque type que ce soit directement sur l’écran ou sur une autre partie de l’écran. z N’insérez rien dans l’écran, en particulier dans les ouvertures de ventilation. z Assurez-vous toujours que votre écran est placé sur une surface plane et sûre pour l’empêcher de tomber et de subir des dommages. z Débranchez l’écran si vous n’allez pas l’utiliser pendant une durée prolongée. z Ne placez pas d’objets lourds sur l’écran ou sur les câbles de l’écran. FR-9FR-10 z Ne démontez pas et ne retirez pas les éléments de l’écran. Tout démontage ou modification etc. non effectué(e) par un technicien agréé peut endommager l’écran et/ou entraîner une exposition possible à de l’électricité à haute tension, ce qui peut provoquer des blessures graves ou la mort. z N'essayez jamais d'ouvrir le boîtier de l’écran vous-même. Les hautes tensions dangereuses à l'intérieur de l’écran peuvent entraîner des blessures physiques graves. z La prise de courant doit être installée près de l’écran et doit être facilement accessible. Les termes HDMI, HDMI High-Definition Multimedia Interface et le logo HDMI sont des marques commerciales ou des marques déposées de HLDMI Licensing Administrator, Inc. aux États-Unis et dans d'autres pays.Moniteur de bureau

Section 2 : Contenu de l’emballage

FR-11 Moniteur x 1 Boulons à tête hexagonale M4x9 mm x 4 (pour montage mural) Câble DP x 1 Adaptateur secteur x 1 Socle - Section verticale x 1 Socle - Base x 1 Manuel d’utilisation x 1 Moniteur de bureau Manuel d'utilisation SC29-M1F4

Section 3 : Vue d’ensemble du

3.1 - Boutons du moniteur

Bouton d’alimentation : Appuyez pour allumer/éteindre l’écran. Bouton Quitter : Appuyez pour quitter. Bouton Haut : Appuyer pour monter dans les menus. Bouton Bas : Appuyer pour descendre dans les menus. Bouton Menu : Appuyez pour afficher le menu OSD ou pour accéder aux sous-menus.

3.2 - Ports du moniteur

Connecteur d’alimentation : Insérez le câble d’alimentation pour alimenter l’écran. Connecteurs DP : Insérez une extrémité du câble DP dans la sortie DP de l’ordinateur et raccordez l’autre extrémité dans le port DP du moniteur. Entrée HDMI : Insérez une extrémité du câble HDMl dans la sortie HDMI de l’ordinateur et raccordez l’autre extrémité dans le port HDMI du moniteur. Sortie audio : Insérez le câble audio pour la sortie des signaux audio.

1 2 3 4 56 7 98DP (1.2) HDMI 2(1.4) HDMI 1(1.4) AUDIODC INSection 4 : installation de la base Maintenez la mousse sous le moniteur avant d’attacher le socle.

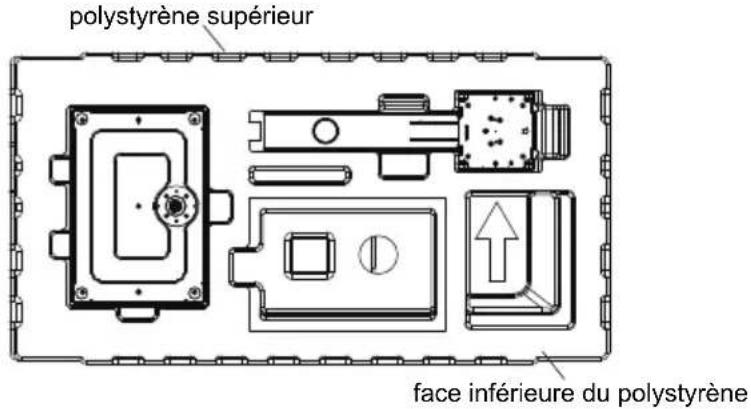

1. Ouvrez l’emballage en carton, retirez le couvercle supérieur et le couvercle inférieur en

polystyrène et laissez-les à plat sur la table. polystyrène supérieur face inférieure du polystyrène

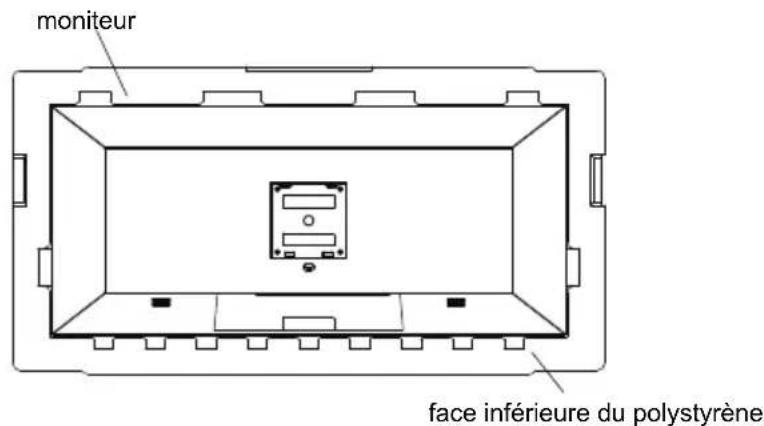

2. Enlevez le couvercle supérieur en polystyrène, retirez le sachet de protection,

puis mettez le moniteur dans la couvercle inférieur Baolong d’origine. moniteur face inférieure du polystyrène

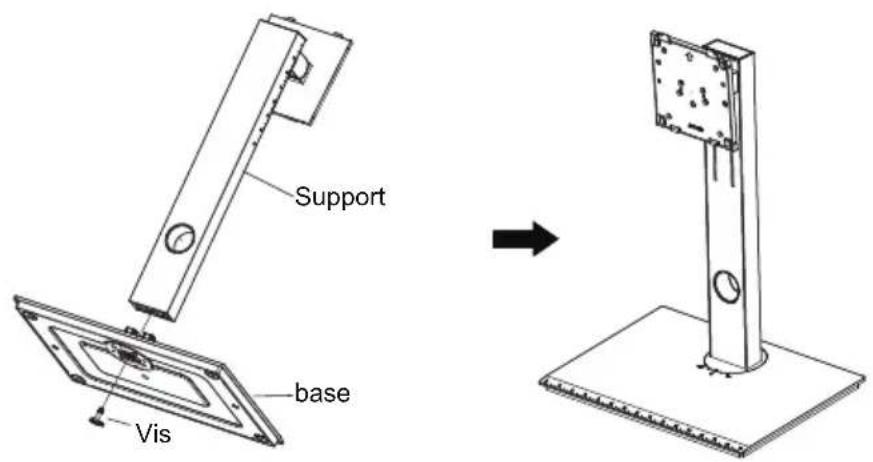

3. Retirez le support et la base, puis assemblez-les avec une vis à main M6 * L8.

FR-13 Support base VisFR-14

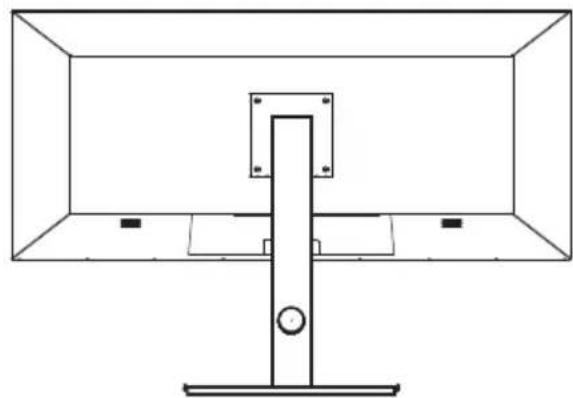

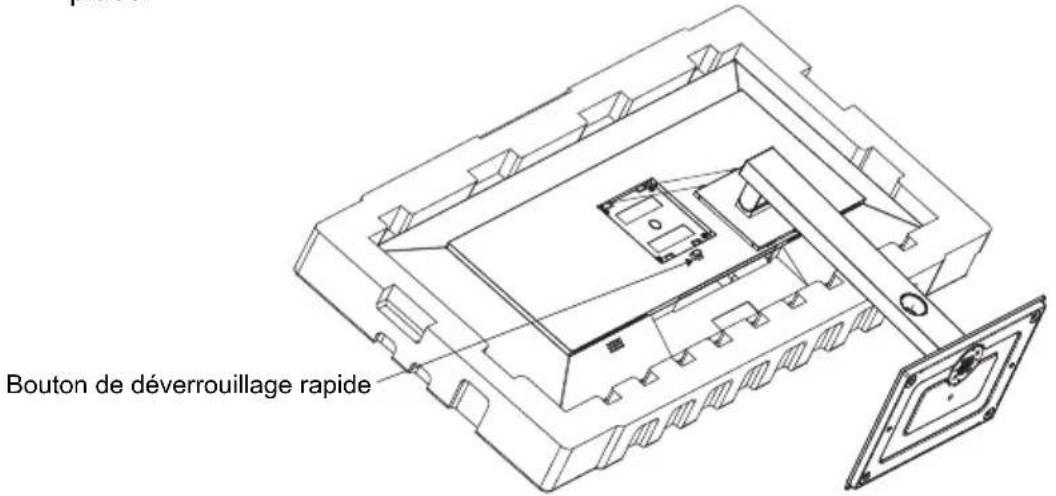

4. Insérez le crochet à l’extrémité avant de l’arbre rotatif du support de levage dans la

baïonnette de la coque arrière obliquement, puis enfoncez délicatement l’extrémité arrière dans la direction perpendiculaire à la surface de la coque arrière, afin que le loquet de verrouillage du support de levage puisse être fixé au bouton de déverrouillage rapide de la coque arrière. Dans le même temps, le bouton de déverrouillage rapide présente une action de rebond, ce qui signifie que l’extrémité arrière a été fixée en place. Bouton de déverrouillage rapide

5. Tenez l’arbre de support à la main et levez l’appareil.

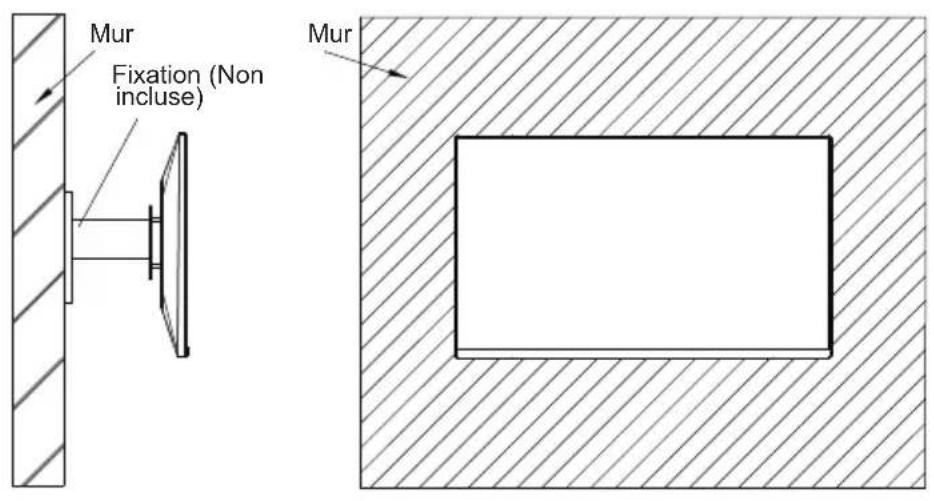

Remarque : ne tenez pas l’écran directement avec vos mains pendant le processus de levage de l’appareil pour éviter la casse de l’écran.Section 5 : Fixation murale Ce moniteur comprend uniquement des vis qui peuvent être utilisées en fixant le moniteur à une fixation de type VESA 100*100 mm. Aucune fixation ni accessoire de montage VESA ne sont inclus.

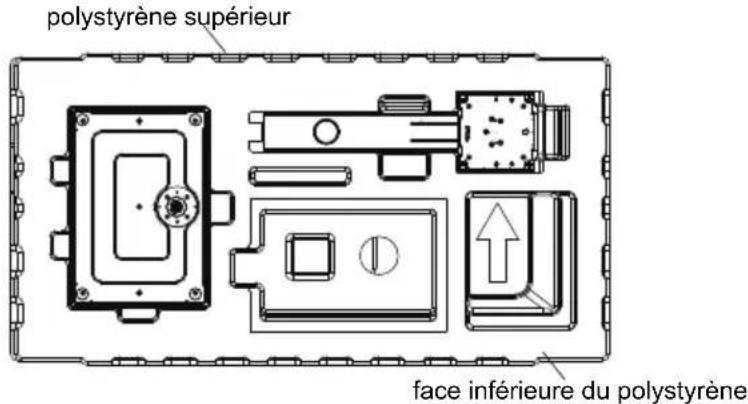

1. Ouvrez l’emballage en carton, retirez le couvercle supérieur et le couvercle inférieur en

polystyrène et laissez-les à plat sur la table. polystyrène supérieur face inférieure du polystyrène

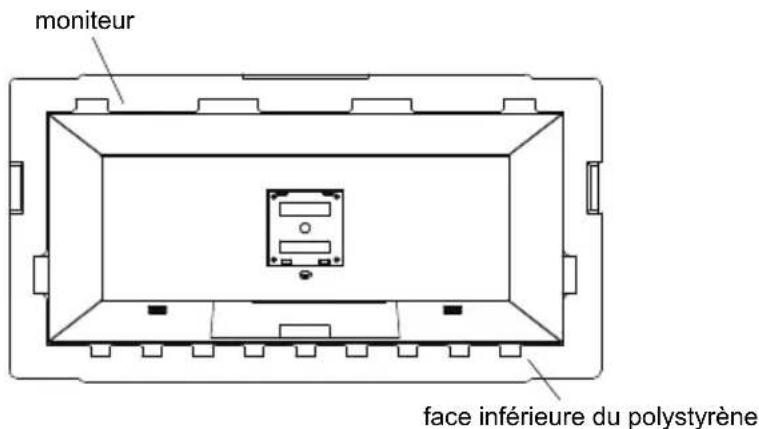

2. Enlevez le couvercle supérieur en polystyrène, retirez le sachet de protection, puis

mettez le moniteur dans la couvercle inférieur Baolong d’origine. moniteur face inférieure du polystyrène

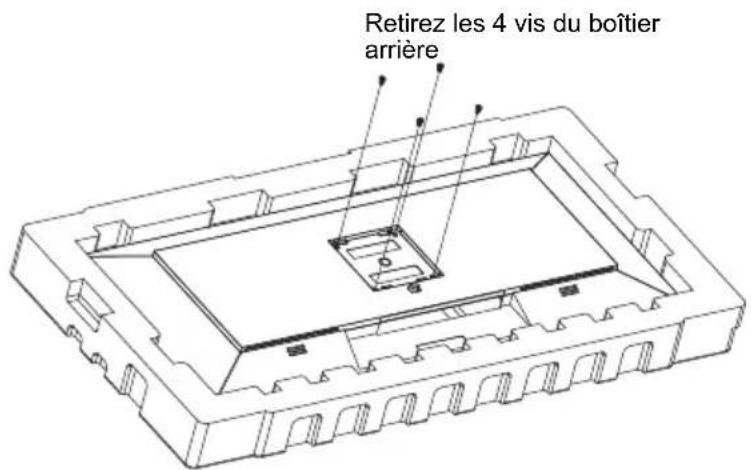

3. Retirez les 4 vis (M4*9) de la coque arrière de la fixation. Retirez les vis et disposez

l’écran sans le sortir du polystyrène pour éviter la casse de l’écran. Retirez les 4 vis du boîtier arrière FR-15FR-16

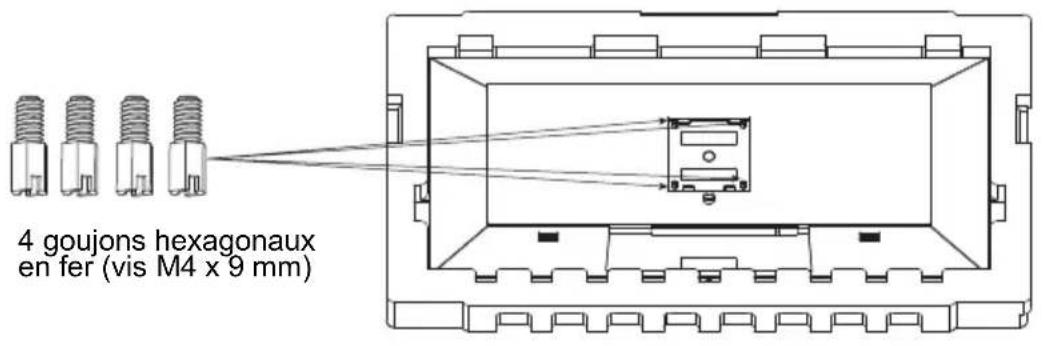

4. Au niveau de la fixation, localisez les 4 goujons hexagonaux d’une hauteur de 10 mm,

fixez-les dans les trous filetés M4 de l’insert de la coque arrière, puis serrez-les avec un tournevis.

5. Ne pincez pas l’écran directement avec vos mains pendant le processus de

verrouillage de l’appareil pour éviter la casse de l’écran.

Section 6 : Options de connectivité

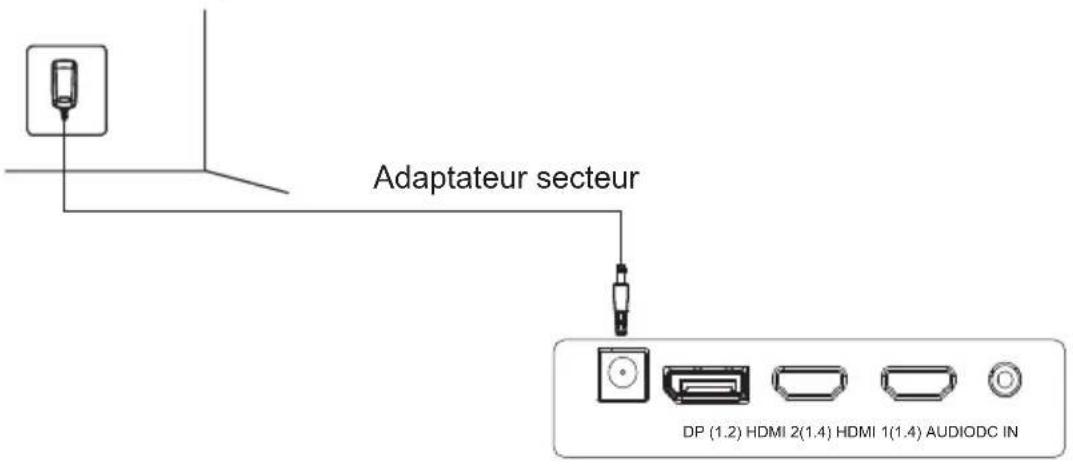

6.1 - Raccordement du câble d’alimentation

Raccordez le câble d’alimentation fourni au connecteur d’alimentation, puis branchez l’autre extrémité dans une prise murale. 4 goujons hexagonaux en fer (vis M4 x 9 mm) Mur Fixation (Non incluse) Mur Adaptateur secteur DP (1.2) HDMI 2(1.4) HDMI 1(1.4) AUDIODC IN6.2 - Raccordement de vos écouteurs Branchez vos écouteurs pour recevoir les signaux audio provenant de votre moniteur. Si vos écouteurs sont raccordés à l’écran et des appareils audio sont raccordés à votre ordinateur en même temps, les appareils audio ne généreront pas de son. Écouteurs et autres appareils audio non inclus. Écouteurs (non inclus)

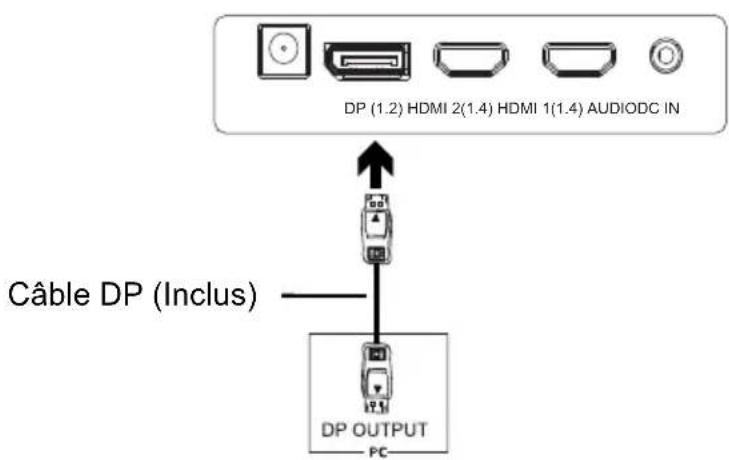

6.3 - Connectivité DP

Afin que le moniteur reçoive les signaux DP provenant de l’ordinateur, utilisez le câble DP pour raccorder le moniteur à l’ordinateur. Câble DP (Inclus) FR-17

DP (1.2) HDMI 2(1.4) HDMI 1(1.4) AUDIODC IN

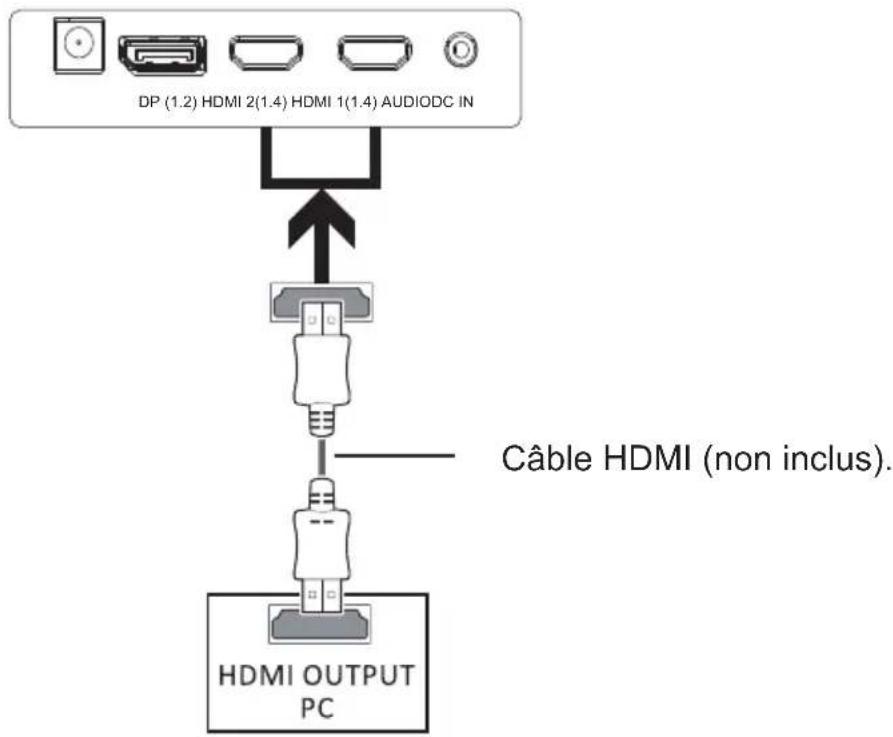

DP (1.2) HDMI 2(1.4) HDMI 1(1.4) AUDIODC IN6.4 - Connectivité HDMI Afin que le moniteur reçoive les signaux HDMI provenant de l’ordinateur, utilisez un câble HDMI pour raccorder le moniteur à l’ordinateur. Câble HDMI (non inclus).

Section 7 : Fonctionnement de base

1. Insérez une extrémité du câble DP dans la carte graphique de votre PC. Un câble

HDMl peut également être utilisé. Le câble HDMI n’est pas inclus.

2. Raccordez l’autre extrémité du câble dans le connecteur correspondant de votre écran.

Connecteurs DP Sortie audio

3. Raccordez le câble d’alimentation à votre écran puis raccordez l’autre extrémité à votre

source d’alimentation. Il est recommandé d’utiliser un parasurtenseur avec une tension adéquate si une prise murale n’est pas directement accessible.

4. Localisez le bouton d’alimentation sur l’écran et appuyez dessus pour allumer l’écran.

Connecteur d’alimentation Connecteurs HDMI FR-18DP (1.2) HDMI 2(1.4) HDMI 1(1.4) AUDIODC INDP (1.2) HDMI 2(1.4) HDMI 1(1.4) AUDIODC INIndicateur lumineux FR-19

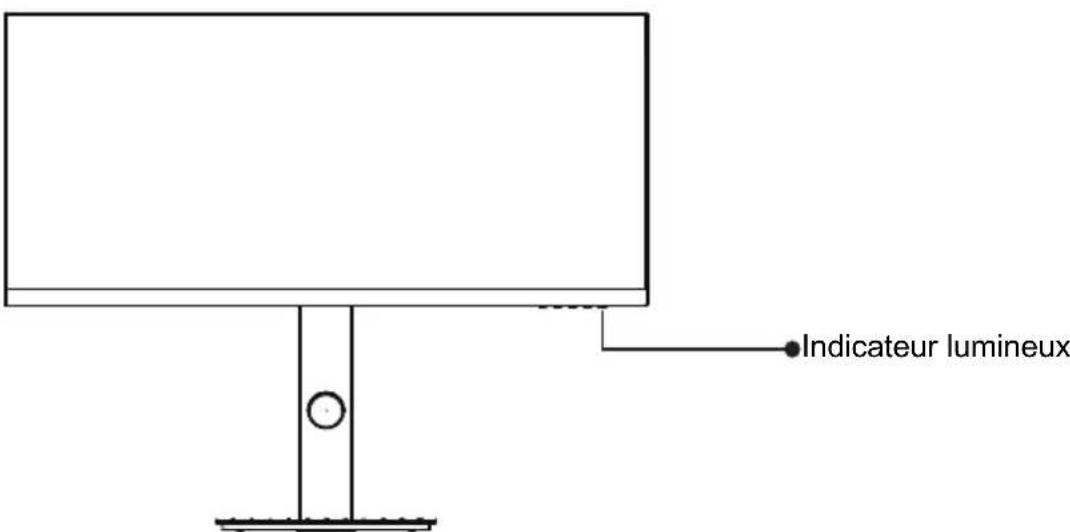

Section 8 : Indicateur lumineux

L’indicateur lumineux bleu indique que le moniteur est sous tension et qu’il fonctionne normalement. Si l’indicateur lumineux rouge reste allumé, cela signifie qu’il n’y a aucune source vidéo, aucun signal horizontal ou vertical ou qu’une basse tension est détectée. Assurez-vous que votre ordinateur est allumé et que tous les câbles vidéo sont complètement branchés et/ou raccordés.FR-20

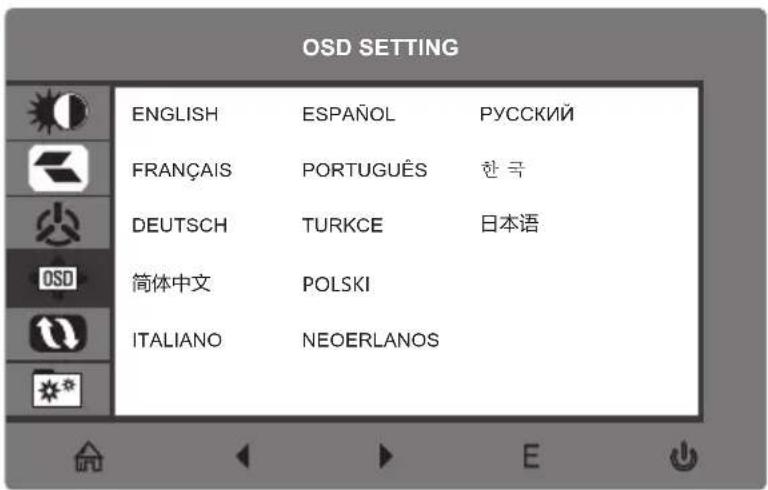

RÉGLAGE DE LA LANGUE

1. Appuyez sur l’un des boutons (M, , , E, ) pour activer la fenêtre de navigation.

Lors de l’utilisation de l’écran pour la première fois, les paramètres seront automatiquement ajustés aux réglages optimaux en fonction de la configuration de votre ordinateur.

Appuyez sur M pour accéder à l’écran OSD. Appuyez sur pour choisir la LANGUE.

3. Appuyez sur M pour sélectionner votre langue.

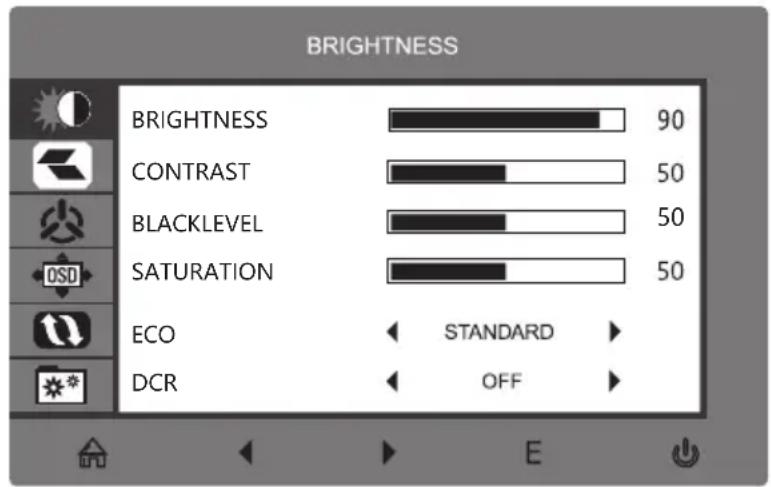

Le menu OSD (Affichage à l’écran) peut être utilisé pour régler les paramètres de votre écran et apparaît à l’écran après avoir allumé l’écran et appuyé sur le bouton M. Lors de l’utilisation de l’écran pour la première fois, les paramètres seront automatiquement ajustés aux réglages optimaux en fonction de la configuration de votre ordinateur.

1. Appuyez sur l’un des boutons (M, , , E, ) pour activer la fenêtre de navigation.

Appuyez sur M pour accéder à l’écran OSD.

3. Appuyez sur ou pour parcourir les fonctions.

- Mettez la fonction souhaitée en surbrillance puis appuyez sur M pour accéder au sous-menu. - Appuyez sur ou pour parcourir les sous-menus puis appuyez sur M tpour mettre la fonction souhaitée en surbrillance. - Appuyez sur ou pour mettre une option en surbrillance puis appuyez sur M pour confirmer les réglages et quitter l’écran en cours.

4. Appuyez sur E pour quitter l’écran en cours.

10.1 - Fonctions du menu OSD

Menu d’accueil Sous-menu Options Description LUMINOSITÉ Luminosité 0-100 Règle la luminosité de l’affichage Contraste 0-100 Règle le contraste de l’affichage Niveau de noir 0-100 Règle le niveau de noir de l’affichage Saturation 0-100 Règle la saturation de l’affichage ECO Standard, Jeu, RTS, FPS, Film, Texte Définir le mode visuel DCR Marche Active la fonction DCR Désactivé Désactive la fonction DCR IMAGE Format d’image Panoramique, Auto, 4:3 Définir le format d’image TEMPÉRATUR E DE COULEUR Température de couleur Chaud, Utilisateur, Froid, Sélectionner la température de couleur Rouge 0-100 Personnaliser les composants RVB Vert 0-100 Bleu 0-100

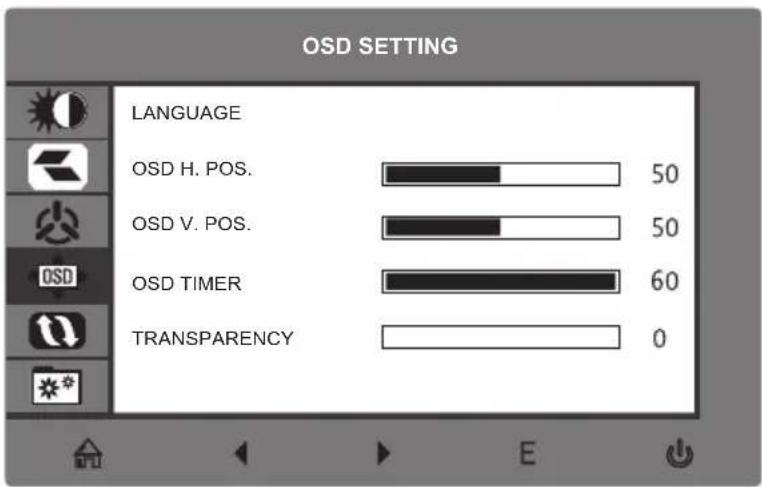

L'OSD (AFFICHAGE À L’ÉCRAN) Langue Définir la langue de l’affichage OSD POSITION OSD H. 0-100 Ajuster la position horizontale du menu OSD POSITION OSD V. 0-100 Ajuster la position verticale de l’OSD Minuteur OSD 0~60 Définir combien de temps le menu OSD reste ouvert après une absence d’utilisation Transparence 0-100 Définir la transparence globale du menu OSD RÉINITIALISAT ION Réinitialiser N/A Réinitialiser les configurations de l’écran Source du signal DP1, HDMI1, HDMI2 Afficher le signal d'entrée English, Espanol, Francais, Portugues, Deutsch, Turkce, 简体中文, Polski, Italiano, 日本语, NederlandsFR-23 DIVERS Volume 0-100 Régler le volume audio Faible lumière bleue 0-100 Définir le niveau de filtration de lumière bleue Adaptive-Sync Activé, Désactivé Active/Désactive la fonction FreeSync Dispositif de surmultiplication Élevé, Moyen, Bas, Désactivé Sélectionne la fonction de surmultiplicationSection 12 : Informations

12.1 - Spécifications

Élément Détail Numéro de modèle SC29-M1F Taille de l’écran 29 Format 21: 9 Luminosité 300 cd/m² (typ) Type de panneau ADS Résolution DP 1.2 : 2560 x 1080 @ 75 Hz HDMI 1.4 : 2560 X 1080 @ 75 Hz Taux de rafraîchissement 75 Hz Temps de réponse 6 ms Angle de visualisation 178 ° (H) / 178 ° (V) Rapport de contraste 1000: 1 Fixation murale VESA 100 x 100 mm Prise en charge des couleurs 16,7 m Adaptive-Sync OUI Ports DP * 1, HDMI * 2 Puissance CC 12 V 3,0 A Audio OUI Haut-parleurs NON Sortie audio OUI Accessoires Adaptateur OUI Câble DP OUI Caractéristiques supplémentaires Faible lumière bleue OUI Pas de scintillement OUI Dimensions Dimensions avec le socle 688,6 * 534,3 * 218,9 mm Dimensions sans le pied 688,6 * 315,4 * 50,3 mm Poids net 5,68 kg Poids brut 8,33 kg

Synchronisation établie DP HDMI 720 x 400 @ 70 Hz

Synchronisation détaillée DP HDMI 1920 x 1080 @ 75 Hz

12.2 - Compatibilité des résolutions pour HDMI / DP

Les exigences ci-dessous sont le minimum pour votre écran. Ces exigences sont recommandées afin d’utiliser correctement toutes les fonctions de l’écran et de garantir une image de haute qualité. Exigences minimales Système d’exploitation : Windows 7 / Windows® 8/64-bit Windows 10 (dernier service pack) ou supérieur Processeur (CPU) : Intel® Core ™ i5 ou AMD Phenom ™ II X3 ou supérieur Cartes graphiques : NVIDIA GeForce GTX 950 ou AMD Radeon ™ R9 380 ou mémoire supérieure : 6 Go de RAM Toutes les marques commerciales ou les noms commerciaux déposés appartiennent à leurs propriétaires respectifs.

Le logo sur le produit signifie que le recyclage de ce produit relève de la directive 2012/19 / UE du 4 juillet 2012 relative aux déchets électroniques (DEEE).

La présence de substances dangereuses dans les équipements électriques et électroniques peut avoir des effets sur l’environnement et la santé humaine lors du cycle de retraitement du produit.

Par conséquent, à la fin de sa durée de vie, ce produit ne doit pas être jeté avec d’autres déchets non recyclés.

En tant qu’utilisateur final, votre rôle revêt une importance primordiale dans les cycles de réutilisation, de recyclage et d’autres formes de valorisation de cet équipement électrique et électronique. Les autorités locales et les revendeurs ont défini des procédures spéciales afin de collecter et de recycler ce produit.

Vous avez l’obligation d’utiliser les systèmes de collecte sélective des déchets mis en place par vos autorités locales. Ce produit est importé par SCHNEIDER CONSUMER GROUP 12, rue Jules Ferry, 93110 Rosny-sous-Bois, FRANCEFiche d'information sur le produit selon le règlement UE n° 2019/2013. L'étiquetage énergétique des appareils frigorifiques se trouve sur l'URL ci-dessous ou le code QR indiqué sur l'URL de l'étiquetage énergétique : https:/leprel.ec.europa.eu/qrl787566. FR-27 ENERG SC29-M1F
