ElTex 2000 - Cultivateur Texas - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cultivateur électrique
Marque	Texas
Modèle	ElTex 2000
Alimentation	230 V - 50 Hz
Consommation électrique	2000 W
Largeur de coupe	450 mm
Profondeur de travail maxi	260 mm
Niveau de pression acoustique LpA	76,5 dB(A)
Niveau de puissance sonore LWA	96 dB(A)
Valeur de vibration anw	2,5 m/s²
Poids	31,5 kg
Régime des lames	Environ 140 tours/min
Lames	Remplaçables par lot (4 vis M6x12 et 4 vis M8)
Sécurité	Bouton de sécurité, arrêt d'urgence en relâchant les poignées
Entretien	Nettoyage après usage, lubrification des engrenages, stockage au sec
Accessoires inclus	Pare-chocs, roues stabilisatrices réglables
Pièces de rechange	Utiliser uniquement des pièces d'origine

FOIRE AUX QUESTIONS - ElTex 2000 Texas

Comment démarrer le cultivateur ElTex 2000 ?

Branchez la machine sur une prise secteur 230 V. Assurez-vous que le câble est bien fixé dans le porte-câble. Appuyez sur le bouton de sécurité, puis tirez le levier d'activation vers le guidon. Relâchez le bouton de sécurité une fois le moteur démarré. Activez le levier d'embrayage pour faire tourner les lames.

Que faire si le moteur ne démarre pas ?

Vérifiez l'alimentation électrique et le câble. Si le disjoncteur de surchauffe s'est déclenché, attendez 15 minutes avant de réessayer. Réduisez la profondeur de coupe et retirez tout blocage. Si le problème persiste, contactez un atelier agréé.

Comment remplacer les lames ?

Les lames doivent être remplacées par lot (les 4 en même temps). Portez des gants. Retirez les goupilles fendues extérieures puis intérieures pour dégager chaque lame. Utilisez les nouvelles lames avec les vis M6x12 et M8 fournies. Serrez fermement.

Comment régler la profondeur de travail ?

La profondeur se règle via les roues stabilisatrices. Placez les roues au niveau souhaité à l'aide du boulon de réglage, puis serrez fermement. Une profondeur trop élevée peut provoquer des vibrations ou une surcharge du moteur.

Quelles précautions de sécurité prendre ?

Portez des bottes à semelles antidérapantes et des gants. N'utilisez jamais la machine pieds nus ou avec des sandales. Tenez les enfants et les animaux à distance. Avant toute intervention, coupez le moteur et attendez l'arrêt complet des lames.

Comment entretenir la machine après utilisation ?

Enlevez les résidus d'herbe et de terre. Si vous ne l'utilisez pas pendant une longue période, graissez les parties métalliques pour éviter la rouille. Rangez-la dans un endroit sec et à l'abri. Vérifiez régulièrement le serrage des boulons et écrous.

Que faire en cas de vibrations anormales ?

Arrêtez immédiatement le moteur. Vérifiez que les lames ne sont pas obstruées ou endommagées. Assurez-vous que la profondeur de coupe n'est pas excessive. Si les vibrations persistent, contactez un atelier agréé.

Quel type de rallonge électrique utiliser ?

Utilisez une rallonge adaptée à la puissance de 2000 W (section minimale 2,5 mm²) et de préférence avec un défaut de terre. Veillez à ce que le câble soit derrière vous pendant l'utilisation pour éviter de le couper.

Comment lubrifier les engrenages ?

Les engrenages sont lubrifiés en usine. Vérifiez avant chaque utilisation qu'ils sont suffisamment graissés. Si nécessaire, contactez le distributeur agréé pour une lubrification appropriée.

Où trouver des pièces de rechange ?

Utilisez exclusivement des pièces d'origine Texas. Contactez un revendeur agréé ou le service après-vente. L'utilisation de pièces non d'origine peut annuler la garantie et présenter des risques de sécurité.

MODE D'EMPLOI ElTex 2000 Texas

Manuel d'utilisation

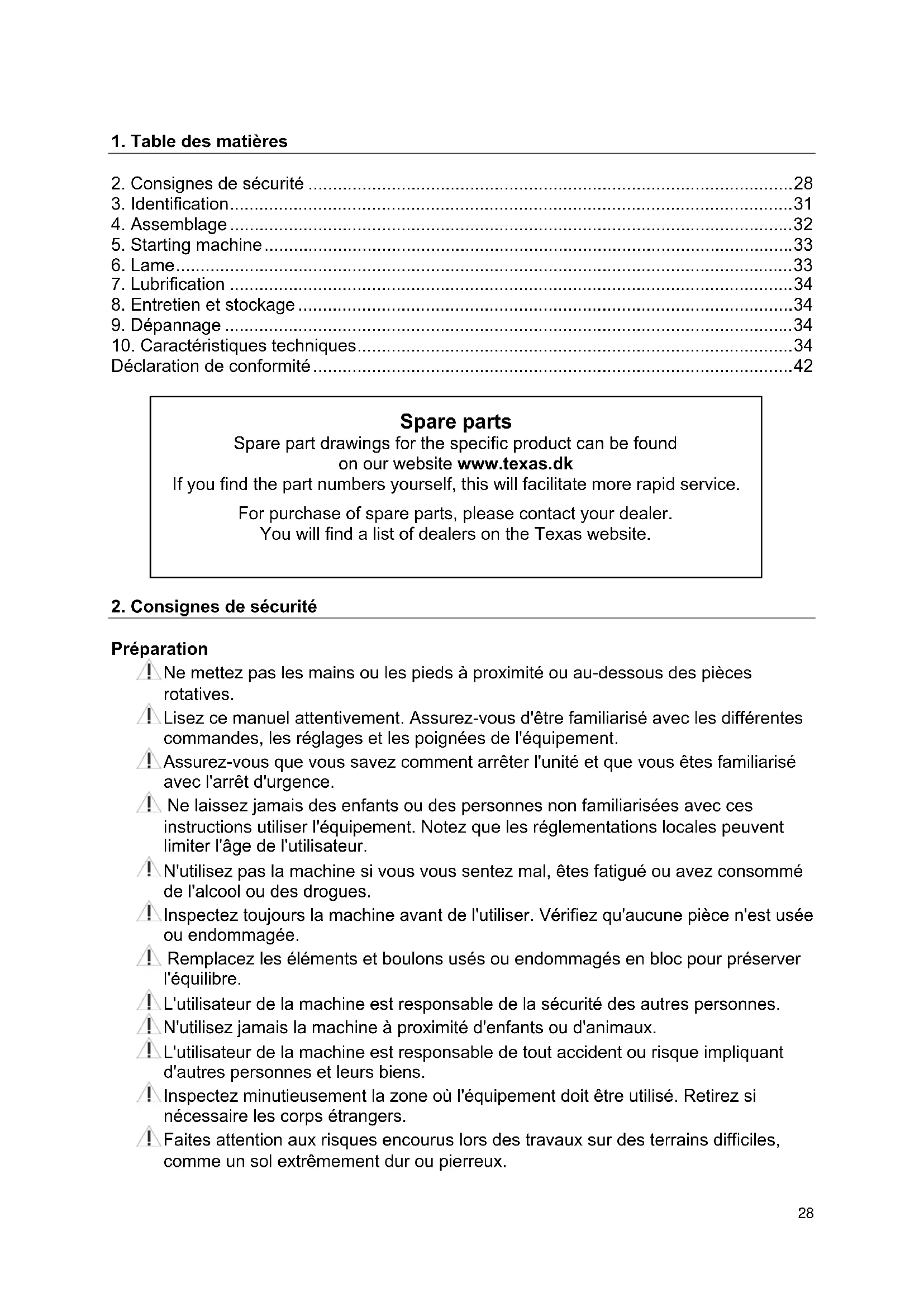

1. Table des matières

1. Consignes de sécurité....28
2. Identification....31
3. Assemblage 32
4. Démarrage de la machine....33
5. Lame....33
6. Lubrification 34
7. Entretien et stockage 34
8. Dépannage 34
9. Caractéristiques techniques....34 Déclaration de conformité....42

Préparation

⚠️ Ne mettez pas les mains ou les pieds à proximité ou au-dessous des pièces rotatives. Lisez ce manuel attentivement. Assurez-vous d'être familiarisé avec les différentes commandes, les réglages et les poignées de l'équipement. ⚠ Assurez-vous que vous savez comment arrêter l'unité et que vous êtes familiarisé avec l'arrêt d'urgence. ⚠️ Ne laissez jamais des enfants ou des personnes non familiarisées avec ces instructions utiliser l'équipement. Notez que les réglementations locales peuvent limiter l'âge de l'utilisateur. ! N'utilisez pas la machine si vous vous sentez mal, êtes fatigué ou avez consommé de l'alcool ou des drogues. ⚠ Inspectez toujours la machine avant de l'utiliser. Vérifiez qu'aucune pièce n'est usée ou endommagée. ⚠ Remplacez les éléments et boulons usés ou endommagés en bloc pour préserver l'équilibre. L'utilisateur de la machine est responsable de la sécurité des autres personnes. ⚠️ N'utilisez jamais la machine à proximité d'enfants ou d'animaux. L'utilisateur de la machine est responsable de tout accident ou risque impliquant d'autres personnes et leurs biens. ! Inspectez minutieusement la zone où l'équipement doit être utilisé. Retirez si nécessaire les corps étrangers. ! Faites attention aux risques encourus lors des travaux sur des terrains difficiles, comme un sol extrêmement dur ou pierreux.

Il est indispensable de porter des bottes à semelles antidérapantes et gaine en acier. Évitez de porter des vêtements amples.

Utilisation

⚠️ Démarrez toujours le moteur dans la zone de sécurité. ! Ne quittez pas la zone de sécurité lors de l'utilisation de la machine. Si vous devez quitter la zone de sécurité, coupez le moteur avant de quitter la zone. Après avoir heurté un corps étranger, arrêtez immédiatement le moteur et inspectez minutieusement la machine pour détecter un éventuel dégât. Réparez le dégât avant de continuer. Si la machine commence à vibrer de manière anormale, arrêtez le moteur et identifiez immédiatement la cause. Les vibrations signalent en général un dégât. À Mettez toujours les leviers au point mort, coupez le moteur et lorsque l'unité n'est pas surveillée. ⚠ Coupez toujours le moteur et vérifiez que toutes les parties mobiles sont complètement arrêtées avant de réaliser une réparation, un réglage ou une inspection. ⚠️ Faites preuve d'une extrême prudence lors d'une utilisation en pente. ⚠️ N'utilisez jamais la machine à vive allure. ! Ne dépassez pas la capacité de la machine en essayant de travailler trop rapidement. ⚠️ Ne transportez pas de passagers. ⚠️ Faites preuve d'attention lorsque la machine est en marche arrière. ⚠️ Ne laissez jamais des passants se tenir devant l'unité. Dégagez toujours les lames lorsque la machine n'est pas utilisée. ⚠ Utilisez uniquement la machine de jour ou dans des zones entièrement éclairées. Assurez une bonne stabilité et gardez toujours une bonne prise sur les poignées. Marchez toujours, ne courez jamais. ⚠️ N'utilisez pas l'équipement pieds nus ou en portant des sandales. ! Faites preuve d'une extrême prudence lorsque vous changez de sens sur les pentes. Sur les fraises arrière, vérifiez que les lames sont protégées par un écran de protection, seule la partie des lames qui pénètre dans le sol doit être libre. N'essayez jamais d'effectuer des réglages lorsque le moteur est en marche. ! Faites preuve d'une extrême prudence en marche arrière ou lorsque vous tirez la machine en arrière.

Entretien et rangement

Le moteur doit être coupé lors des travaux de maintenance et de nettoyage, du changement d'outils et du transport par d'autres moyens que son propre déplacement. ⚠ Vérifiez régulièrement que tous les boulons et écrous sont serrés. Resserrez-les si nécessaire. ⚠ Le moteur doit être complètement refroidi avant d'être rangé à l'intérieur ou couvert. Si la machine n'est pas utilisée pendant un certain temps, veuillez consulter les consignes de ce manuel. Si nécessaire, les étiquettes de sécurité et de consignes doivent être entretenues et remplacées. Utilisez uniquement des pièces de rechange ou accessoires d'origine. En cas d'utilisation d'autres pièces ou accessoires, la responsabilité ne s'applique plus. ⚠ Remplacez les pots d'échappement défectueux.

Divers

Les engrenages sont livrés graissés. Vérifiez néanmoins qu'ils sont bien graissés avant chaque utilisation. Les dispositifs de commande ajustés en usine, comme le câble d'embrayage monté sur la poignée, ne doivent pas être retirés ou mis à jour. ⚠ Vérifiez que la machine est bien sécurisée lors de son transport sur une plate-forme, etc. A Baissez les gaz pendant l'arrêt du moteur et fermez le robinet de combustible.

Vérifiez auprès des autorités locales les règles d'élimination des instruments mécaniques. Les produits électriques doivent toujours être remis à un centre de recyclage local.

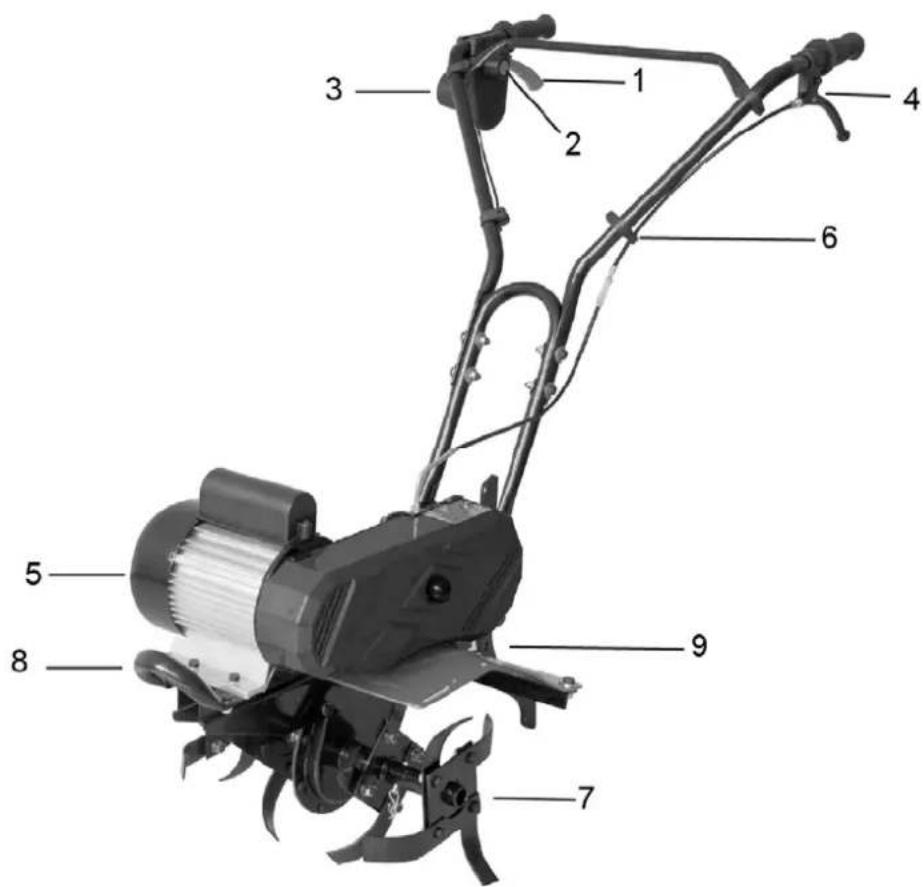

3. Identification

1.	Levier d'activation 2. Bouton de sécurité
3.	prise de courant 4. Embra
5.	Moteur
7.	lames 8. pare-chocs
9.	Réglage des roues stabilisatrices

4. Assemblage

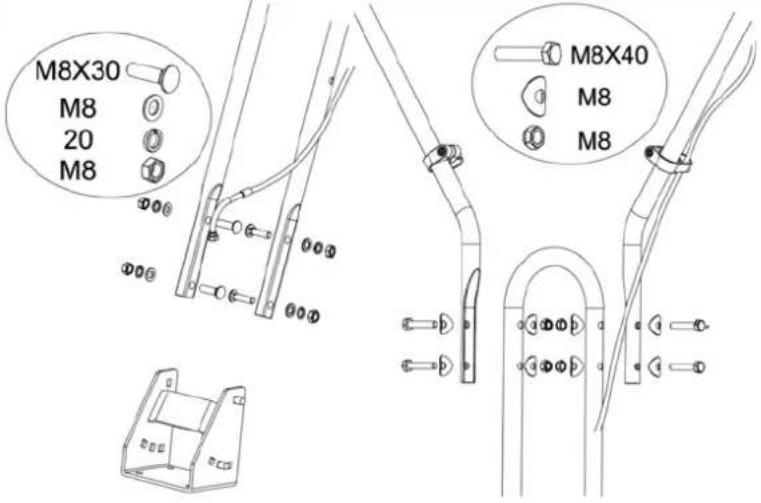

Montez le sous-cadre comme indiqué à l'aide des boulons fournis.Montez le porte-câble comme indiqué.

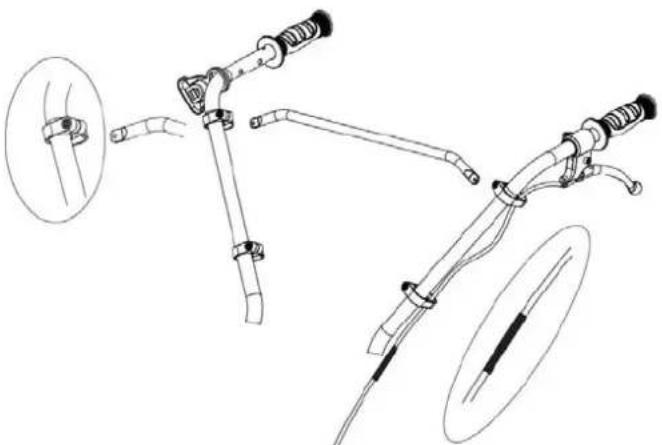

Montez le guidon comme indiqué à l'aide des boutons et des boulons.Placez le porte-câble sur le guidon comme indiqué.Serrer le câble d'embrayage• Serrez dans le sens horaire-Dégrippe câble.• Serrez dans le sens antihoraire, la tension du câble.
Montez le pare-chocs avec des boulons et des écrous comme indiqué.
Placez les roues stabilisatrices.Les roues peuvent être réglées au niveau requis à l'aide du boulon.N'oubliez pas de serrer fermement après le réglage.

1. Branchez la machine sur le secteur et vérifiez que le câble est bien fixé dans le porte-câble.
2. Démarrez la machine en appuyant sur le bouton de sécurité A, puis tirez le levier B vers le haut, vers le guidon. Lorsque la machine démarre, relâchez le bouton A.
3. Activez le levier d'embrayage pour démarrer les lames.

La machine s'est arrêtée en relâchant les deux poignées.

Astuces

Ne démarrez pas le moteur tant que la machine n'est pas dans la zone de travail. Tenez toujours la machine fermement à deux mains. Vérifiez que la rallonge est derrière vous pour ne pas la couper.

Les lames vont propulser la machine vers l'avant. Laissez les lames pénétrer lentement dans le sol. N'oubliez pas de régler le poussoir de roue avant utilisation. Pour une coupe en profondeur, la méthode la plus efficace est de laisser les lames propulser la machine vers l'avant de la longueur d'un bras. Tirez la machine vers vous. Laissez-la avancer à nouveau. Les lames doivent toujours tourner à la vitesse maximale. Évitez toute surcharge. Si les lames s'enterrent, secouez légèrement la machine dans un mouvement latéral tout en la retenant jusqu'à ce qu'elles se dégagent.

6. Lame

Si les lames sont usées ou cassées, elles peuvent être remplacées. L'absence d'entretien des lames peut entraîner de mauvais résultats de cultivation ou surcharger le moteur. Portez toujours des gants lorsque vous travaillez à proximité des lames.

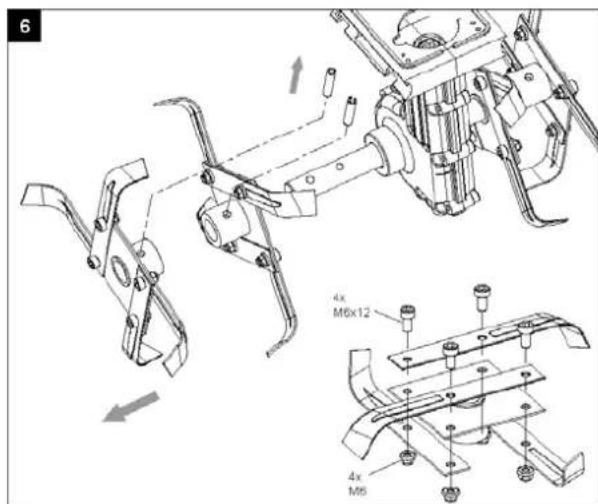

Les lames peuvent uniquement être remplacées par lot. Pour changer les lames, retirez la première goupille fendue et la lame extérieure, puis la goupille fendue intérieure et la lame intérieure (fig. 6).

6 4x M6x12 4x M8

7. Lubrification

Les engrenages sont lubrifiés en usine.

8. Entretien et stockage

Enlevez toute trace d'herbe et de terre de la machine après chaque utilisation. Si vous n'utilisez pas la machine pendant une longue période, recouvrez toutes les pièces métalliques de graisse pour éviter qu'elles ne rouillent.

9. Dépannage

Problème	Cause	Solution
Le moteur ne démarre pas :	Pas d'alimentation Vérifiez l'alimentation et les câbles
	Bouton de sécurité défectueux	Contactez l'atelier agréé
	Disjoncteur de surchauffe activé ?	a. Coupez moins profondémentb. Retirez tous les blocagesc. Sol trop dur. Modifiez la profondeur, puis avancez et reculez plusieurs fois.Ne redémarrez pas avant 15 minutes.
Bruit anormal Lame coincée	Coupez la machine et laissez-las'arrêter complètement. Retirez l'élément obstruant.
	Pas de lubrification Contactez le distributeur agréé
	Boulons, écrous ou équipement de sécurité desserrés.	Serrez-les. Contactez l'atelier agréé si le bruit persiste.
Vibrations anormales Pro	Profondeur trop grande Remplacez ou contactez l'atelier agréé.
	Profondeur trop grande Utilisez la profondeur correcte.
Mauvaise coupe Profondeur insuffisante Utilisez la profondeur correcte.
			Lame usée Remplacez ou contactez l'atelier agréé.

10. Caractéristiques techniques

Modèle El-Tex 2000
Alimentation 230 V - 50 Hz
Consommation électrique 2000 W
Largeur de coupe 450 mm
Profondeur de travail maxi	260 mm
Niveau de pression acoustique LpA	76,5 dB(A)
Niveau de puissance sonore LWA	96 dB(A)
Valeur de vibration anw	2,5 m/s2
Poids	31.5 kg
Régime Environ 140 tours/min
