ElTex 2000 - Kultivator Texas - Gratis brugsanvisning og manual

Produkttype	Elektrisk kultivator
Mærke	Texas
Model	ElTex 2000
Strømforsyning	230 V - 50 Hz
Strømforbrug	2000 W
Skærebredde	450 mm
Maks. arbejdsdybde	260 mm
Lydtryksniveau LpA	76,5 dB(A)
Lydeffektniveau LWA	96 dB(A)
Vibrationsværdi anw	2,5 m/s²
Vægt	31,5 kg
Bladomdrejninger	Ca. 140 omdr./min
Blade	Kan udskiftes i sæt (4 skruer M6x12 og 4 skruer M8)
Sikkerhed	Sikkerhedsknap, nødstop ved at slippe håndtagene
Vedligeholdelse	Rengøring efter brug, smøring af gear, opbevaring tørt
Medfølgende tilbehør	Kofanger, justerbare stabiliseringshjul
Reservedele	Brug kun originale dele

Ofte stillede spørgsmål - ElTex 2000 Texas

Hvordan starter jeg kultivatoren ElTex 2000?

Tilslut maskinen til en 230 V stikkontakt. Sørg for at kablet er fastgjort i kabelholderen. Tryk på sikkerhedsknappen, og træk derefter aktiveringsgrebet mod styret. Slip sikkerhedsknappen, når motoren er startet. Aktivér koblingsgrebet for at få bladene til at rotere.

Hvad gør jeg, hvis motoren ikke starter?

Kontroller strømforsyningen og kablet. Hvis overophedningsafbryderen er udløst, vent 15 minutter før du prøver igen. Reducer skæredybden og fjern eventuelle blokeringer. Hvis problemet fortsætter, kontakt et autoriseret værksted.

Hvordan udskifter jeg bladene?

Bladene skal udskiftes i sæt (alle 4 på én gang). Brug handsker. Fjern de ydre og indre splitter for at frigøre hvert blad. Brug de nye blade med de medfølgende skruer M6x12 og M8. Spænd godt.

Hvordan justerer jeg arbejdsdybden?

Dybden justeres via stabiliseringshjulene. Placer hjulene i den ønskede højde ved hjælp af justeringsbolten, og spænd derefter godt. For stor dybde kan forårsage vibrationer eller motoroverbelastning.

Hvilke sikkerhedsforanstaltninger skal jeg tage?

Brug støvler med skridsikre såler og handsker. Brug aldrig maskinen med bare fødder eller i sandaler. Hold børn og dyr på afstand. Før indgreb, sluk motoren og vent til bladene stopper helt.

Hvordan vedligeholder jeg maskinen efter brug?

Fjern rester af græs og jord. Hvis du ikke bruger den i længere tid, smør metaldelene for at undgå rust. Opbevar den tørt og beskyttet. Kontroller jævnligt, at bolte og møtrikker er spændt.

Hvad gør jeg ved unormale vibrationer?

Stop straks motoren. Kontroller, at bladene ikke er blokerede eller beskadigede. Sørg for, at skæredybden ikke er for stor. Hvis vibrationerne fortsætter, kontakt et autoriseret værksted.

Hvilken type forlængerledning skal jeg bruge?

Brug en forlængerledning, der er egnet til 2000 W (mindst 2,5 mm² tværsnit) og helst med jordfejl. Sørg for, at kablet er bag dig under brug for at undgå at skære det over.

Hvordan smører jeg gearene?

Gearene er smurt fra fabrikken. Kontrollér før hver brug, at de er tilstrækkeligt smurt. Kontakt om nødvendigt den autoriserede forhandler for korrekt smøring.

Hvor finder jeg reservedele?

Brug udelukkende originale Texas reservedele. Kontakt en autoriseret forhandler eller kundeservice. Brug af ikke-originale dele kan ugyldiggøre garantien og udgøre en sikkerhedsrisiko.

BRUGSANVISNING ElTex 2000 Texas

DK Betjeningsvejledning

GB User manual

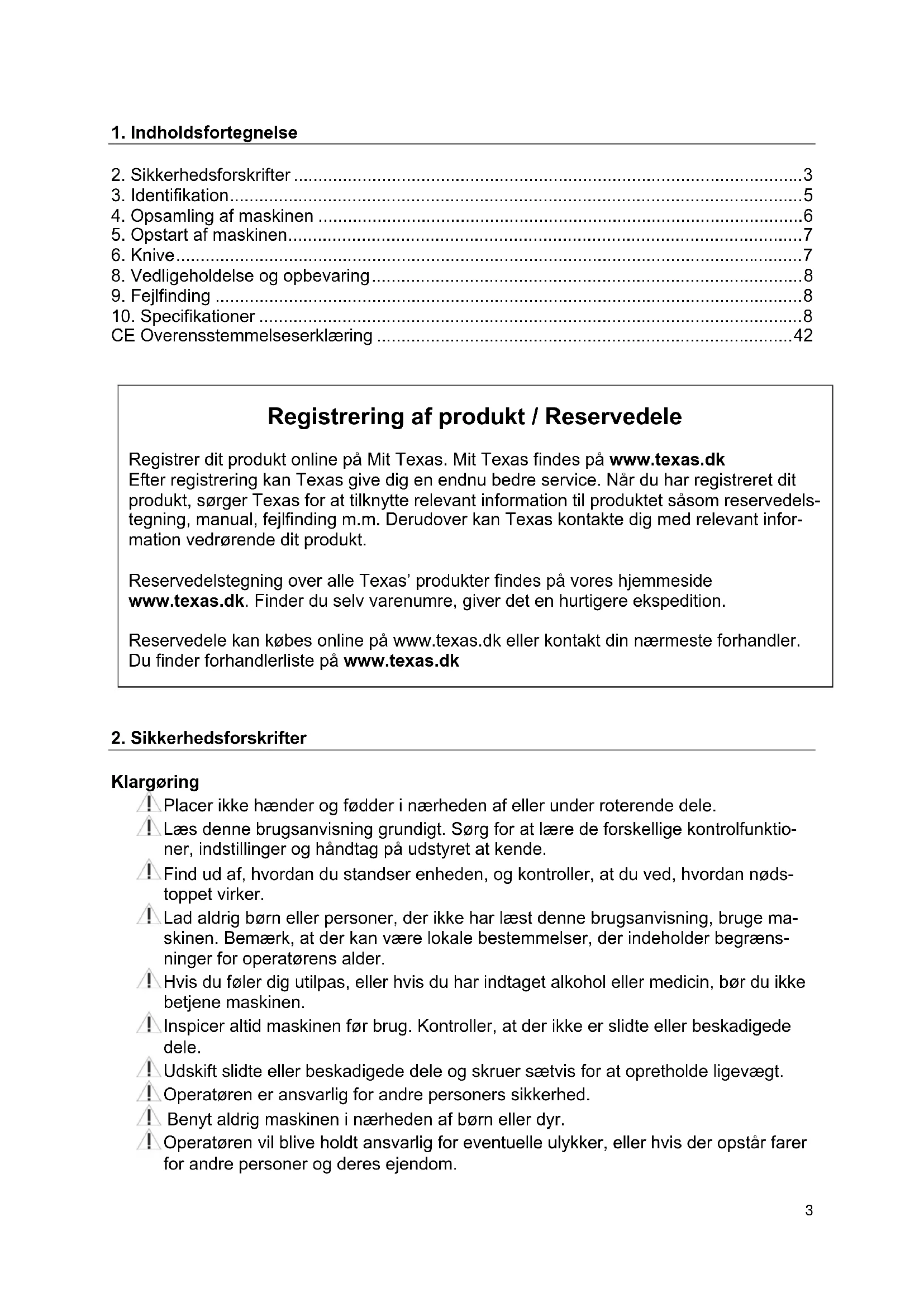

1. Sikkerhedsforskrifter ....3
2. Identifikation....5
3. Opsamling af maskinen ....6
4. Opstart af maskinen....7
5. Knive....7
6. Vedligeholdelse og opbevaring....8
7. Fejlfinding ....8
8. Specifikationer 8
   CE Overensstemmelseserklæring 42

Registrering af produkt / Reservedele

Registrer dit produkt online på Mit Texas. Mit Texas findes på www.texas.dk Efter registrering kan Texas give dig en endnu bedre service. Når du har registreret dit produkt, sørger Texas for at tilknytte relevant information til produktet såsom reservedelstegning, manual, fejlfinding m.m. Derudover kan Texas kontakte dig med relevant information vedrørende dit produkt.

Reservedelstegning over alle Texas' produkter findes på vores hjemmeside www.texas.dk. Finder du selv varenumre, giver det en hurtigere ekspedition.

Reservedele kan købes online på www.texas.dk eller kontakt din nærmeste forhandler. Du finder forhandlerliste på www.texas.dk

2. Sikkerhedsforskrifter

Klargøring

⚠ Placer ikke hænder og fødder i nærheden af eller under roterende dele.
⚠ Læs denne brugsanvisning grundigt. Sørg for at lære de forskellige kontrolfunktioner, indstillinger og håndtag på udstyret at kende.
Find ud af, hvordan du standser enheden, og kontroller, at du ved, hvordan nødstoppet virker.
Lad aldrig børn eller personer, der ikke har læst denne brugsanvisning, bruge maskinen. Bemærk, at der kan være lokale bestemmelser, der indeholder begrænsninger for operatørens alder.
Hvis du føler dig utilpas, eller hvis du har indtaget alkohol eller medicin, bør du ikke betjene maskinen.
⚠ Inspicer altid maskinen før brug. Kontroller, at der ikke er slidte eller beskadigede dele.
⚠ Udskift slidte eller beskadigede dele og skruer sætvis for at opretholde ligevægt.
⚠ Operatøren er ansvarlig for andre personers sikkerhed.
⚠ Benyt aldrig maskinen i nærheden af børn eller dyr.
Operatøren vil blive holdt ansvarlig for eventuelle ulykker, eller hvis der opstår farer for andre personer og deres ejendom.

⚠ Inspicer grundigt det område, hvor udstyret skal anvendes, og fjern eventuelle fremmedlegemer.
Vær opmærksom på mulige farer ved arbejde på vanskelig jord, f.eks. meget stenet eller hård jord.
Det er påkrævet at bære støvler med skridsikre såler og stålkappe. Undgå at bære løstsiddende tøj.

Betjening

⚠️ Start altid motoren fra sikkerhedszonen.
Forlad ikke sikkerhedszonen under betjening af maskinen, hvis det er nødvendigt at forlade sikkerhedszonen, skal motoren slukkes, før zonen forlades.
⚠ Stop straks motoren ved kontakt med et fremmedlegeme og inspicer maskinen grundigt for skader. Reparer skaden, før du fortsætter.
Hvis maskinen begynder at vibrere unormalt, skal du stoppe motoren og undersøge årsagen med det samme. Vibrationer er normalt et tegn på skader.
⚠ Sæt altid maskinen i frigear, sluk motoren, när enheden efterlades uden opsyn.
⚠ Sluk altid motoren og kontroller, at alle bevægelige dele er standset helt før udførelse af reparationer, justeringer eller eftersyn.
⚠ Udvis yderste forsigtighed ved arbejde på skråninger.
⚠️ Betjen aldrig maskinen i hurtigt tempo.
⚠ Undlad at overbelaste maskinens kapacitet ved fx at forsøge at køre den for stærkt.
⚠️ Undlad at køre med passagerer.
⚠ Tillad aldrig tilskuere at opholde sig foran enheden.
⚠ Frakobl altid knivene, när de ikke er i brug.
⚠ Sørg for at betjene maskinen i dagslys eller i fuldt oplyste områder

⚠ Sørg for godt fodfæste og hold godt fast i håndtagene. Gå, løb aldrig.

⚠ Undlad at betjene udstyret med bare fødder eller iført sandaler.

⚠️ Udvis yderste forsigtighed ved ændring af retning på skråninger

⚠ Forsøg aldrig at foretage justeringer, när motoren kører.

⚠ Udvis yderste forsigtighed, när du skubber eller trækker maskinen baglæns

⚠ Stop motoren ved udførelse af vedligeholdelsesarbejde og rengøring, ved udskiftning af værktøj og under transport på andre måder end ved egen kraft.
! Kontroller jævnligt, at alle skruer og møtrikker sidder fast. Stram igen om nødvendigt.
⚠ Motoren skal være helt afkølet før opbevaring inden døre eller ved overdækning.
Hvis maskinen ikke er i brug i en periode, henvises til instrukserne i denne brugs-anvisning.
⚠ Vedligehold eller udskift sikkerheds- og instruktionsmærkater efter behov.
⚠ Brug kun originale reservedele eller tilbehør. Hvis der ikke anvendes originale dele eller tilbehør, bortfalder garantien.

Diverse

⚠ Gearene leveres smurte. Sørg dog for, at alt er smurt korrekt før hver brug.

⚠ Fabriksmonterede styreanordninger, f.eks. koblingskabler monteret på håndtaget, må ikke fjernes eller blotlægges.

⚠ Kontroller, at maskinen står ordentligt fast under transport på en ladvogn osv.

Bortskaffelse af elektriske produkter må ikke ske sammen med almindeligt husholdningsaffald. Elektriske produkter skal medbringes til det lokale genbrugscenter og bortskaffes på korrekt vis der.

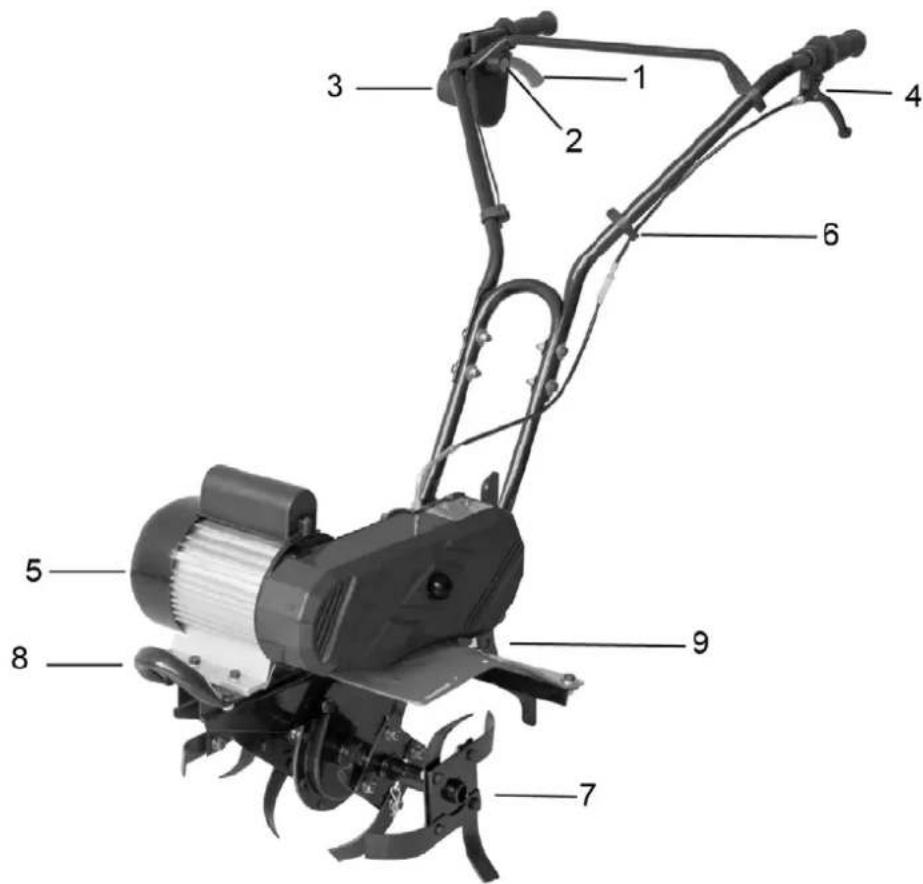

3. Identifikation

1.	Aktiveringsgreb
3.	Stikdåse 4.
5.	Motor
7.	Knive 8. Kofan
9.	Justering for støttehjul

	2.	Sikkerhedskn
	Koblingshåndtag
	6.
	ger

4. Opsamling af maskinen

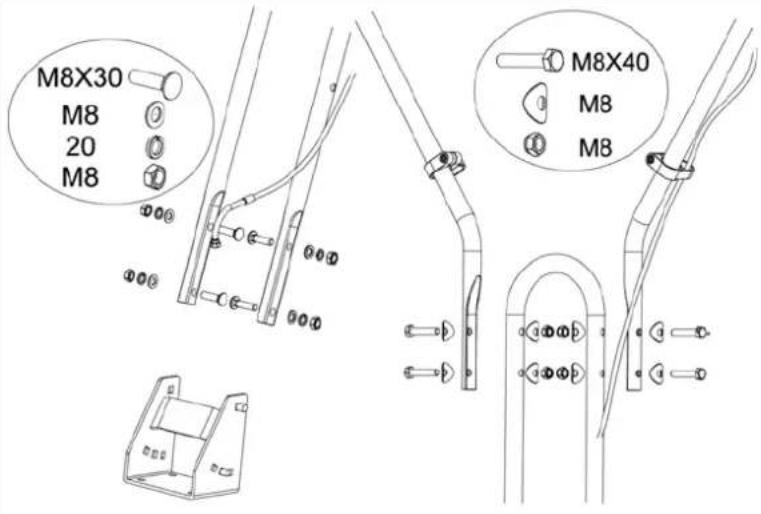

Monter understyr, med bræddebolt, skive, fjederskive, møtrik og overstyret med stålbolt. skive, bølgeskive, møtrik..Monter kabelholder, som vist på overstyret

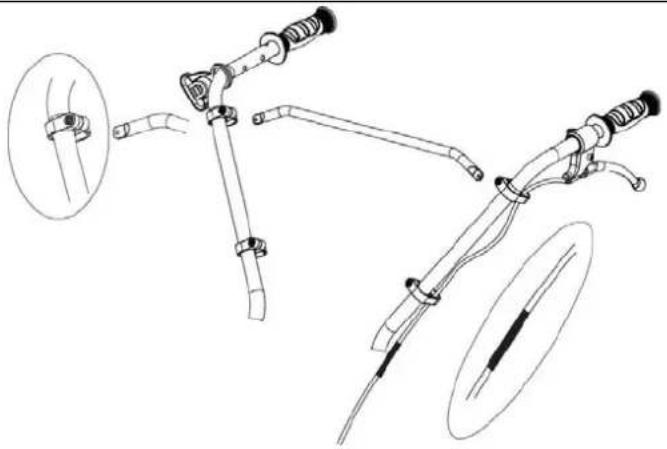

Monter tværstang på styr fastgør i beslag.Efterspænd koblingskabelSpænd med uret- Løsner kablet.Spænd mod uret- Strammer kablet.

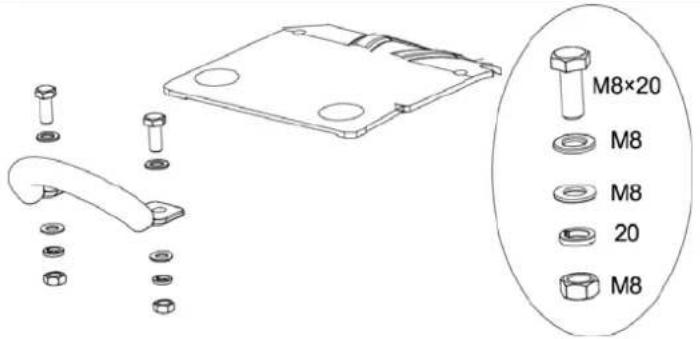

Monter kofanger med stålbolt og skive, fjederskive og møtrik på fronten af havefræseren.

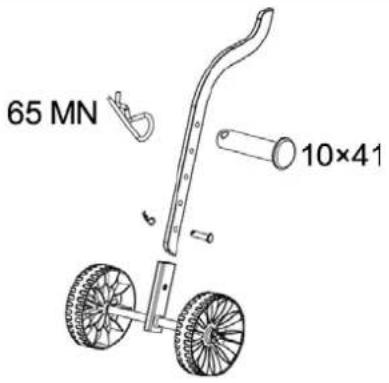

Monter støttehjul. Støttehjulene kan justeres til det ønskede ved brug af splitbolt og fjedersplit.

5. Opstart af maskinen

1. Tilslut strøm og sørg for at ledningen er placeret korrekt i ledningsholderen.

2. Start maskinen ved først at trykke sikkerhedsknappen A ind og dernæst trække håndtaget B ind mod styret. Når maskinen er startet kan knap A slippes.

3. Aktivere koblingsgrebet for at start knivene.

1

Maskinen standses ved at slippe begge håndtag.

Gode råd

Start først motoren när maskinen er på arbejdsområdet. Hold altid godt fast i maskinen med begge hænder. Kontroller, at forlængerkablet er bag dig, så du ikke skærer det over.

Knivene vil få maskinen til at køre fremad. Lad knivene langsomt sænke sig i jorden. Husk at justere hjulbøjlen inden brug. Når der skal fræses dybt - er den mest effektive måde først at lade knivene køre maskinen en armlængde fremad. Træk så maskinen tilbage mod dig selv. Kør derefter frem igen. Knivene skal altid køre med højeste hastighed. Sørg for, at de ikke overbelastes Hvis knivene graver sig ned, kan maskinen rokkes fra side til side samtidig med at du holder mindre igen, hvorved den igen kommer fri

6. Knive

Hvis knivene slides eller knækker, kan de skiftes. Manglende vedligeholdelse af knivene medfører dårlige resultater ved fræsning eller overlastning af motoren. Brug altid handsker, när du arbejder när ved knivene.

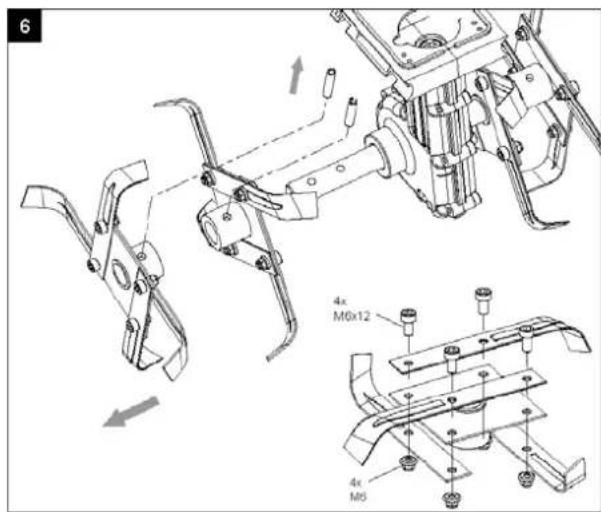

Knivene kan kun skiftes som hele knivsæt. Ved skift af helt knivsæt, fjernes først den yderste låsesplit, og de yderste knive fjernes, derefter den inderste låsesplit og de inderste knive fjernes (fig. 6).

Gearet er smurt fra fabrikkens side og skal ikke eftersmøres.

Efter hver brug bør maskinen renses fuldstændigt for græs og jord.

Hvis maskinen ikke skal benyttes i en længere periode skal alle metaldele indsmøres i fedt for at undgå korrosion og rust.

Brug kun originale reservedele

9. Fejlfinding

Problem	Årsag	Løsning
Motoren starter ikke Ingen	en strøm Check strømforsyningen og kabler
	Defekt sikkerhedsknap Kontakt autoriseret værksted
	Overophedningsbeskyttelseniværksat?	a. Kør med mindre dybdeb. Fjern evt. blokeringerc. Jorden er for hård. AEndrearbejdsdybden og kør langsomtfrem og tilbage flere gangeAfvent genstart i 15 min
Unormal støj Knive blokeret Sluk maskinen og afvent totalt
Unormale vibrationer Knivene ødelagte eller slidte Udskift eller kontakt autoriseretværksted
Dårlig udførelse affræsningen	Arbejdsdybde for lav	Anvend korrekt arbejdsdybde
	Slidte knife Udskift eller kontakt autoriseretværksted

10. Specifikationer

Model El-Tex 2000
Strømforsyning 230 Volt - 50 Hz
Strømforbrug	2000
Arbejdsbredde	450
Max. arbejdsdybde 260 mm
Lydtryksniveau LpA	75,6 dB (A)
Lydeffektniveau LwA	96 dB(A)
Vibration ahw	<2,5 m/s2
Vægt	31,5 kg
Omdrejninger	ca. 140/min.

Watt mm
