ElTex 2000 - культиватор Texas - Бесплатное руководство пользователя

Тип продукта	Электрический культиватор
Бренд	Texas
Модель	ElTex 2000
Питание	230 В - 50 Гц
Потребляемая мощность	2000 Вт
Ширина обработки	450 мм
Максимальная глубина обработки	260 мм
Уровень звукового давления LpA	76,5 дБ(А)
Уровень звуковой мощности LWA	96 дБ(А)
Значение вибрации anw	2,5 м/с²
Вес	31,5 кг
Частота вращения ножей	Примерно 140 об/мин
Ножи	Заменяемые комплектом (4 винта M6x12 и 4 винта M8)
Безопасность	Кнопка безопасности, аварийная остановка при отпускании ручек
Обслуживание	Очистка после использования, смазка шестерен, хранение в сухом месте
Включенные аксессуары	Бампер, регулируемые стабилизирующие колеса
Запасные части	Используйте только оригинальные детали

Часто задаваемые вопросы - ElTex 2000 Texas

Как запустить культиватор ElTex 2000?

Подключите машину к розетке 230 В. Убедитесь, что кабель надежно закреплен в держателе кабеля. Нажмите кнопку безопасности, затем потяните рычаг включения к рукоятке. Отпустите кнопку безопасности после запуска двигателя. Активируйте рычаг сцепления, чтобы вращать ножи.

Что делать, если двигатель не запускается?

Проверьте электропитание и кабель. Если сработал тепловой выключатель, подождите 15 минут перед повторной попыткой. Уменьшите глубину обработки и удалите любые засоры. Если проблема сохраняется, обратитесь в авторизованную мастерскую.

Как заменить ножи?

Ножи необходимо заменять комплектом (все 4 одновременно). Наденьте перчатки. Снимите внешние, затем внутренние шплинты, чтобы освободить каждый нож. Используйте новые ножи с прилагаемыми винтами M6x12 и M8. Затяните плотно.

Как отрегулировать глубину обработки?

Глубина регулируется с помощью стабилизирующих колес. Установите колеса на нужный уровень с помощью регулировочного болта, затем плотно затяните. Слишком большая глубина может вызвать вибрацию или перегрузку двигателя.

Какие меры безопасности следует соблюдать?

Носите ботинки с нескользящей подошвой и перчатки. Никогда не используйте машину босиком или в сандалиях. Держите детей и животных на расстоянии. Перед любым вмешательством выключите двигатель и дождитесь полной остановки ножей.

Как обслуживать машину после использования?

Удалите остатки травы и почвы. Если вы не используете ее в течение длительного времени, смажьте металлические части, чтобы предотвратить ржавчину. Храните в сухом защищенном месте. Регулярно проверяйте затяжку болтов и гаек.

Что делать при появлении аномальной вибрации?

Немедленно остановите двигатель. Убедитесь, что ножи не забиты и не повреждены. Убедитесь, что глубина обработки не чрезмерна. Если вибрация сохраняется, обратитесь в авторизованную мастерскую.

Какой удлинитель использовать?

Используйте удлинитель, подходящий для мощности 2000 Вт (минимальное сечение 2,5 мм²), желательно с заземлением. Следите, чтобы кабель находился позади вас во время использования, чтобы избежать его повреждения.

Как смазывать шестерни?

Шестерни смазаны на заводе. Перед каждым использованием проверяйте, достаточно ли они смазаны. При необходимости обратитесь к авторизованному дистрибьютору для правильной смазки.

Где найти запасные части?

Используйте только оригинальные детали Texas. Обратитесь к авторизованному дилеру или в сервисную службу. Использование неоригинальных деталей может аннулировать гарантию и представлять угрозу безопасности.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ElTex 2000 Texas

РУС Инструкция по эксплуатации

Предупреждающие символы / Symboles d'avertissement / Symbole ostrzegawcze

	Перед использованием машины прочитайте инструкцию по эксплуатации	Lire les instructions d'utilisation avant d'utiliser la machine	Przed użyciem urządzenia przeczytaj instrukcję obsługi
	Остерегайтесь этого символа	Faites attention à ce symbole	Zwróć uwagę na ten symbol
	Предупреждение! Мощная машина	Attention. Machine puis- sante	Ostrzeżenie. Potężna maszyna
	Позаботьтесь о своих ногах! Не позволяйте им приближаться к вращающимся ножам	Prenez soin de vos jambes! Ne les laissez pas approcher des couteaux rotatifs	Uważaj na nogi! Nie pozwól im zbliżać się do noży obrotowych
	убедитесь, что наблюдатели находятся в 5 метрах от румпеля	garder les spectateurs à une distance de sécurité de 5 mètres	Utrzymuj widzów w be- zpiecznej odległości 5 met- rów
	Всегда отсоединяйте штекер для обслуживания	Débranchez toujours la fiche pour la maintenance	Zawsze odłącz wtyczkę do konserwacji

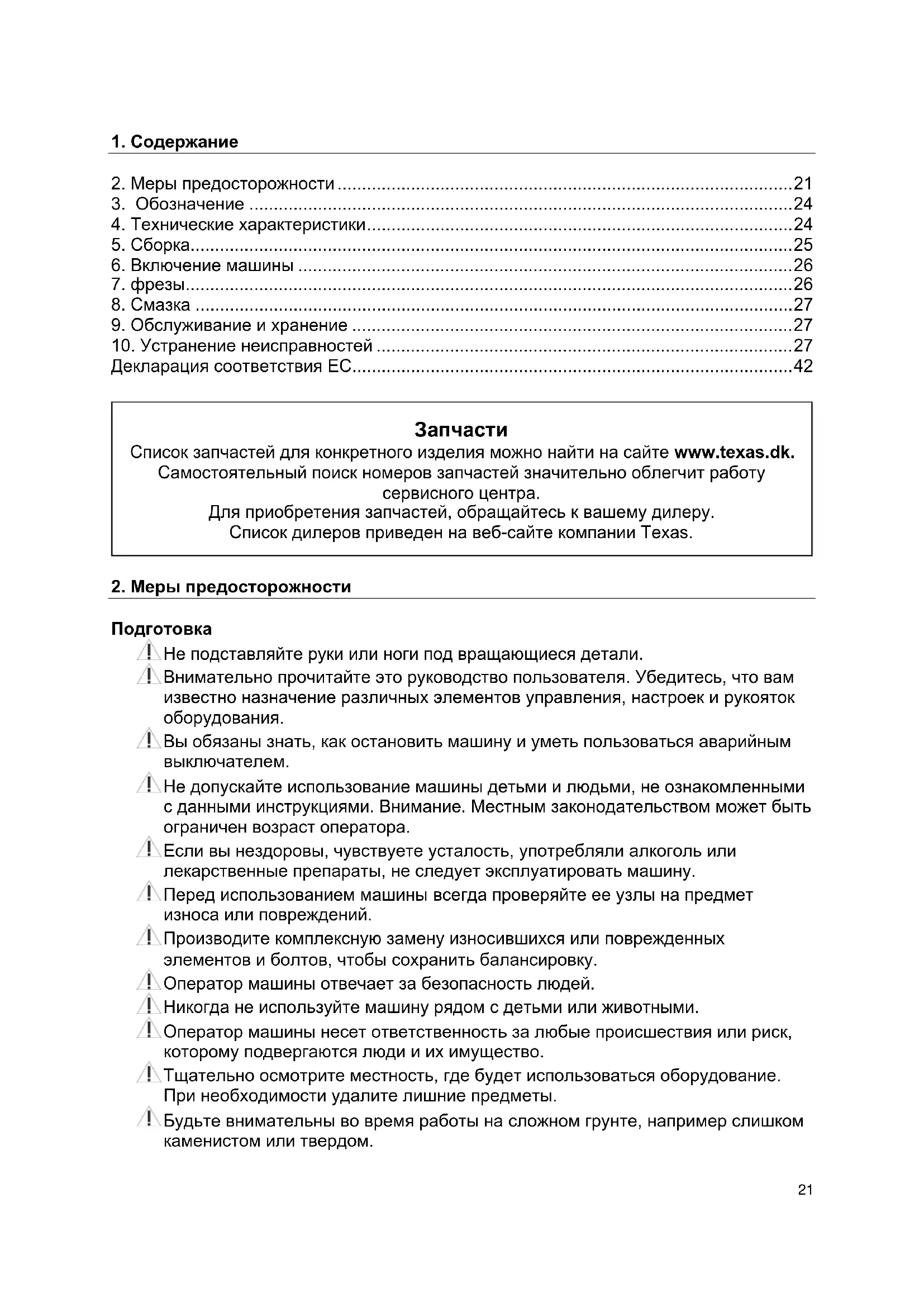

1. Меры предосторожности....21
2. Обозначение ....24
3. Технические характеристики.....24
4. Сборка....25
5. Включение машины .....26
6. фрезы.....26
7. Смазка 27
8. Обслуживание и хранение ....27
9. Устранение неисправностей ..... 27
   Декларация соответствия ЕС....42

Запчасти

Список запчастей для конкретного изделия можно найти на сайте www.texas.dk.

Самостоятельный поиск номеров запчастей значительно облегчит работу сервисного центра.

Для приобретения запчастей, обращайтесь к вашему дилеру.

Список дилеров приведен на веб-сайте компании Texas.

2. Меры предосторожности

Подготовка

Не подставляйте руки или ноги под вращающиеся детали.
⚠ Внимательно прочитайте это руководство пользователя. Убедитесь, что вам известно назначение различных элементов управления, настроек и рукояток оборудования.
⚠️ Вы обязаны знать, как остановить машину и уметь пользоваться аварийным выключателем.
Не допускайте использование машины детьми и людьми, не ознакомленными с данными инструкциями. Внимание. Местным законодательством может быть ограничен возраст оператора.
Если вы нездоровы, чувствуете усталость, употребляли алкоголь или лекарственные препараты, не следует эксплуатировать машину.
! Перед использованием машины всегда проверяйте ее узлы на предмет износа или повреждений.
⚠ Производите комплексную замену износившихся или поврежденных элементов и болтов, чтобы сохранить балансировку.
⚠️ Оператор машины отвечает за безопасность людей.
⚠️ Никогда не используйте машину рядом с детьми или животными.
Оператор машины несет ответственность за любые происшествия или риск, которому подвергаются люди и их имущество.
⚠️ Тщательно осмотрите местность, где будет использоваться оборудование. При необходимости удалите лишние предметы.
! Будьте внимательны во время работы на сложном грунте, например слишком каменистом или твердом.

⚠️ Используйте ботинки со стальными носками и нескользящей подошвой. Не надевайте неплотно сидящую одежду.

Использование

⚠ Всегда запускайте двигатель, находясь в безопасной зоне.
Не покидайте безопасную зону во время эксплуатации машины. Если необходимо выйти из безопасной зоны, заблаговременно выключите двигатель.
Натолкнувшись на посторонний предмет, немедленно заглушите двигатель, тщательно осмотрите машину на предмет повреждений. Прежде
! чем продолжить работу, устраните повреждение.
Если во время работы машины появится неестественная вибрация, заглушите двигатель и установите причину неполадки. Вибрация, как правило, является признаком поломки.
Оставляя установку без присмотра, всегда возвращайте рычаги в исходное положение, глушите двигатель и выкручивайте свечу зажигания.
⚠ Всегда глушите двигатель и убедитесь, что все вращающиеся части полностью остановились, прежде чем начать осмотр или работы по ремонту, настройке.
⚠️ Будьте предельно осторожны во время работы на склонах.
⚠️ Никогда не эксплуатируйте машину с высоким темпом.
! Не превышайте допустимую нагрузку на машину, пытаясь работать с высокой скоростью.
⚠️ Не перевозите пассажиров.
⚠️ Будьте внимательны, двигаясь задним ходом.
Не допускайте появления посторонних перед установкой.
⚠️ Всегда снимайте режущие пластины, если устройство не используется.
⚠ Эксплуатируйте машину только днем или на хорошо освещенных площадках
! Обеспечьте надежную опору для ног и крепко держите рукоятки. Всегда ходите, никогда не бегайте.
⚠️ Не эксплуатируйте оборудование без обуви или в сандалиях.
⚠️ Будьте предельно осторожны при смене направления на склонах.
⚠ Убедитесь, что режущие пластины, которые расположены возле задних фрез, закрыты защитным кожухом, только та часть режущих пластин, которая опускается непосредственно в грунт, должна быть свободной.
! Не пытайтесь выполнять настройку во время работы двигателя.
! Будьте предельно внимательны во время движения задним ходом или буксировке машины назад
Не эксплуатируйте машину вблизи взрывоопасных жидкостей, газов и др. веществ. Оборудование может быть источником искр, которые могут стать причиной возгорания.

Обслуживание и хранение

⚠️ При обслуживании и чистке, смене инструментов и перевозке не своим ходом необходимо глушить двигатель.
⚠️ Регулярно проверяйте затяжку всех болтов и гаек. При необходимости затяните повторно.
! Двигатель должен полностью остыть, прежде чем машина будет поставлена на хранение или накрыта чехлом.
⚠ Если машина не используется длительное время, ознакомьтесь с инструкциями в этом руководстве пользователя.
⚠ Сохраните или замените предупреждающие и информационные наклейки, если это необходимо.
⚠ Используйте только оригинальные запчасти и аксессуары. При использовании неоригинальных запчастей или аксессуаров гарантийные обязательства не соблюдаются.

Другие сведения

⚠ Шестерни поставляются уже смазанными. Однако, перед каждым использованием следует убедится, что они хорошо смазаны.
⚠ Элементы управления, установленные на заводе, например трос ручного рычага сцепления, не следует демонтировать или подвергать воздействию окружающей среды.
⚠️ При транспортировке машины на платформе необходимо надежно эту машину закрепить.

проконсультируйтесь с местными органами власти относительно правил утилизации механических агрегатов. С целью соблюдения правил утилизации электрооборудования, оно подлежит обязательной сдаче в специальный центр.

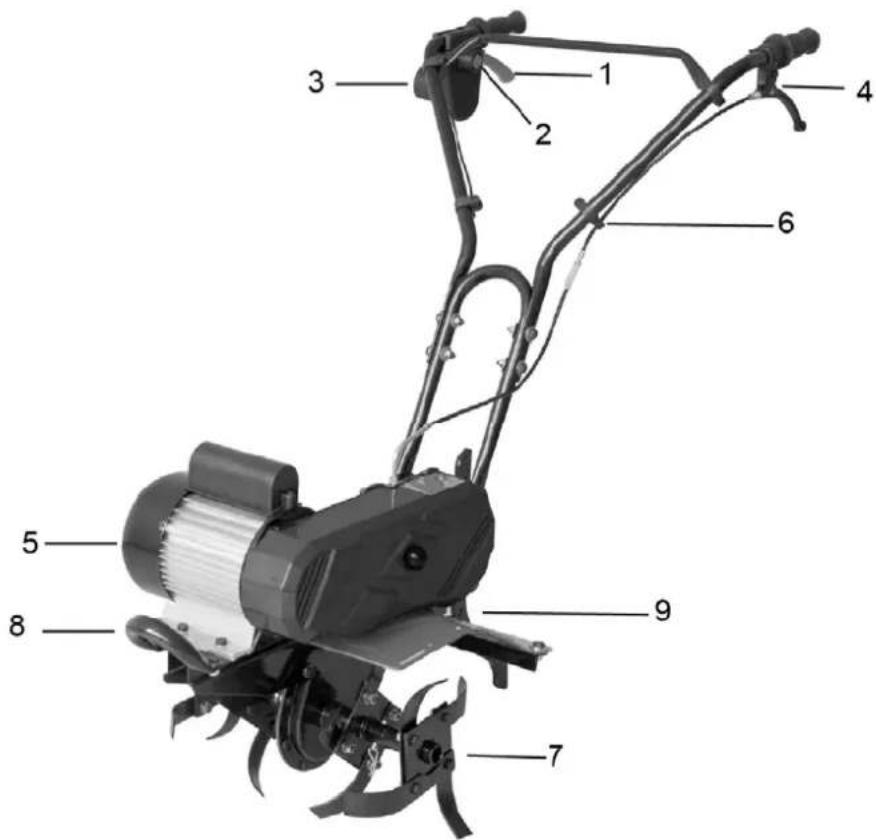

3. Обозначение

1.	Рычаг включения
3.	Разъем электропитания
5.	двигатель
7.	Фрезы
9.	Регулятор опорных колес

2.	Предохранительная кнопка
4.	Рычаг сцепления
6.	Крепление шнура питания
8.	бампер

4. Технические характеристики

Модель El-Tex 2000
Источник питания	230 В, 50 Гц
Потребляемая мощность	2000 Вт
Ширина захвата	450 мм
Максимальная глубина обработки почвы	260 мм
Уровень звукового давления LpA	75,6 дБ(А)
Уровень звуковой мощности LwA	96 дБ(А)
значение вибрации anw	2,5 m/s2
Масса	31.5 кг
Частота вращения	около 140 об./мин.

5. Сборка

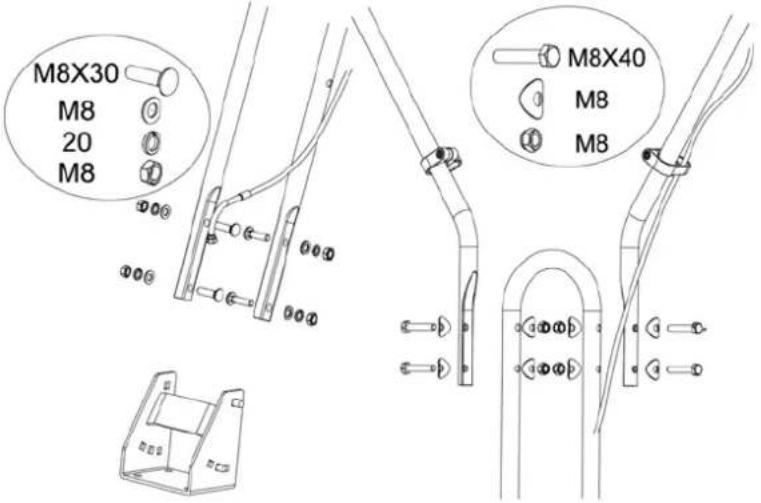

Соберите раму, используя прилагающиеся болты.Установите крепления для шнура питания, как показано на рисунке.

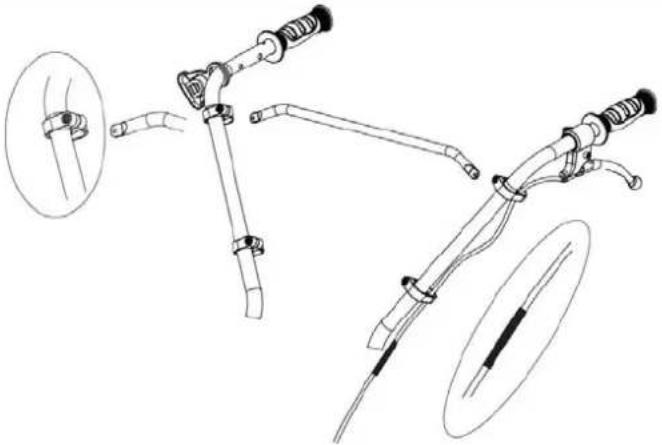

Установите рукоятку и зафиксируйте ее винтами, как показано на рисунке.Установите крепление шнура на рукоятке, как показано на рисунке..Затянуть муфту кабеля• Затяните по часовой стрелке чтобы ослабить кабель.• Затянуть против часовой для большего натяжения кабеля.

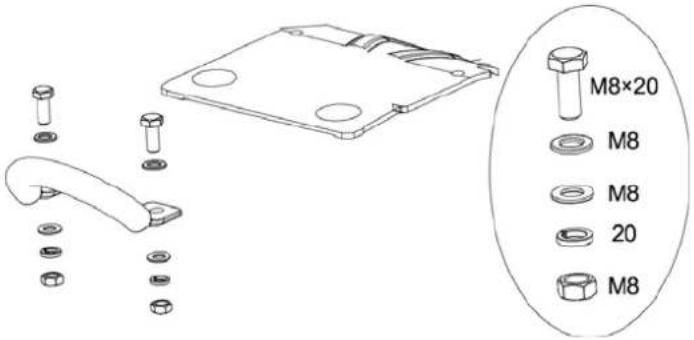

Закрепите бампер болтами и гайками, как показано на рисунке.
Установите опорные колеса. С помощью винта можно установить требуемую высоту колес. Не забудьте после установки высоты колес затянуть фиксирующие винты.

1. Подключите шнур питания к сети и убедитесь в надежности его крепления в соответствующем устройстве.
2. Включите машину, нажав на предохранительную кнопку А, потянув затем рычаг В в сторону рукоятки. После включения двигателя отпустите кнопку А.
3. Активируйте рычаг сцепления, чтобы придать движение фрезам.

1

Для выключения двигателя отпустите оба рычага.

Советы

Включайте машину только после доставки ее к месту эксплуатации. Всегда удерживайте машину двумя руками. Во избежание повреждения удлинителя кабеля, следите, чтобы он всегда находился сзади вас.

Движение машины вперед осуществляется под действием фрез. Фрезы должны погружаться в грунт медленно. Не забудьте перед началом эксплуатации отрегулировать высоту рамы опорных колес. При глубокой обработке грунта наиболее эффективным методом является движение машины сначала вперед на расстояние вытянутых рук, затем подтягивание ее в обратном направлении (к себе), после чего снова дать ей уйти вперед под действием фрез.Фрезы должны всегда работать на максимальной скорости. Не допускайте перегрузок.Если фрезы зарываются глубоко в грунт, извлекайте их, покачивая машину из стороны в сторону и притормаживая, пока они не освободятся.

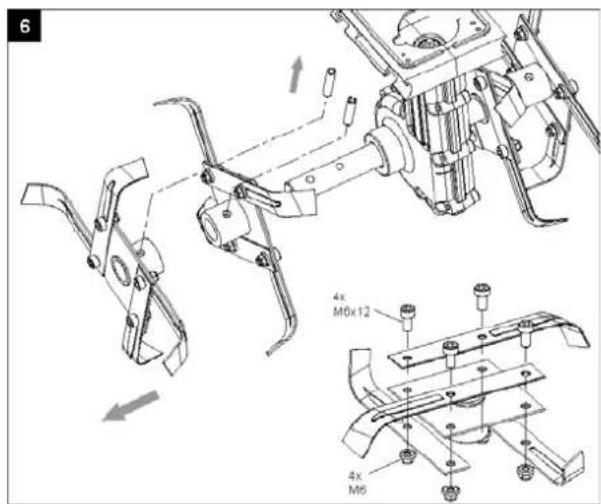

7. фрезы

Если фрезы изношены или сломаны, их можно заменить. Отсутствие должного ухода за фрезами приводит к снижению эффективности культивации или перегрузке двигателя. При работе с фрезами всегда используйте защитные перчатки.

Замена фрез производится только в комплекте. При замене фрез вначале удалите наружный шплинт и наружную фрезу, а затем, внутренний шплинт и внутреннюю фрезу (см. рис. 6).

Все зубчатые передачи поставляются с заводской смазкой.

9. Обслуживание и хранение

После каждого использования удаляйте с машины грязь и траву.

Перед длительным хранением, для предотвращения коррозии, покройте все металлические детали смазкой.

Используйте только оригинальные запасные части

10. Устранение неисправностей

Неисправность	Причина	Решение
Двигатель не запускается	Отсутствует питание	Проверьте состояние проводов и источника тока.
	Отказ предохранительной кнопки	Обратитесь в мастерскую, имеющую полномочия от производителя
	Сработало реле перегрева	А. Уменьшите глубину обработки почвы.Б. Удалите посторонние материалы.В. Слишком плотный грунт.Уменьшите глубину обработки и медленно перемещайте машину поочередно вперед и назад.Повторное включение допускается через 15 минут.
Чрезмерный или нетипичный шум	Заклинивание фрезы	Выключите машину и дайте ей полностью остановиться.Удалите посторонние материалы.
	Отсутствие смазки	Обратитесь к уполномоченному дилеру.
	Ослабление болтовых соединений, гаек или защитных элементов.	Подтянуть. Если шум остался, обратитесь в мастерскую,уполномоченную изготовителем.
Чрезмерная вибрация	Фрезы сломаны или и зношены	Замените фрезы или обратитесь в мастерскую,уполномоченную изготовителем
	Слишком большая глубина обработки почвы	Установите правильную глубину.
Низкая эффективность работы	Слишком малая глубина обработки почвы	Установите правильную глубину.
	Чрезмерный износ фрезы	Замените фрезу или обратитесь в мастерскую,уполномоченную изготовителем
