ElTex 2000 - Kultivator Texas - Kostenlose Bedienungsanleitung

Produkttyp	Elektro-Kultivator
Marke	Texas
Modell	ElTex 2000
Stromversorgung	230 V - 50 Hz
Stromverbrauch	2000 W
Schnittbreite	450 mm
Maximale Arbeitstiefe	260 mm
Schalldruckpegel LpA	76,5 dB(A)
Schallleistungspegel LWA	96 dB(A)
Vibrationswert anw	2,5 m/s²
Gewicht	31,5 kg
Messerdrehzahl	Ca. 140 U/min
Messer	Austauschbar im Satz (4 Schrauben M6x12 und 4 Schrauben M8)
Sicherheit	Sicherheitstaste, Notstopp beim Loslassen der Griffe
Wartung	Reinigung nach Gebrauch, Schmierung der Getriebe, trockene Lagerung
Mitgeliefertes Zubehör	Stoßfänger, verstellbare Stützräder
Ersatzteile	Nur Originalteile verwenden

Häufig gestellte Fragen - ElTex 2000 Texas

Wie starte ich den Kultivator ElTex 2000?

Schließen Sie das Gerät an eine 230-V-Steckdose an. Stellen Sie sicher, dass das Kabel im Kabelhalter fixiert ist. Drücken Sie die Sicherheitstaste, ziehen Sie dann den Aktivierungshebel zum Lenker. Lassen Sie die Sicherheitstaste los, sobald der Motor läuft. Betätigen Sie den Kupplungshebel, um die Messer drehen zu lassen.

Was tun, wenn der Motor nicht startet?

Überprüfen Sie die Stromversorgung und das Kabel. Falls der Überhitzungsschutz ausgelöst hat, warten Sie 15 Minuten vor einem erneuten Versuch. Reduzieren Sie die Schnitttiefe und entfernen Sie Blockaden. Wenn das Problem weiterhin besteht, wenden Sie sich an eine autorisierte Werkstatt.

Wie tausche ich die Messer aus?

Die Messer müssen im Satz (alle 4 gleichzeitig) ausgetauscht werden. Tragen Sie Handschuhe. Entfernen Sie die äußeren und inneren Splinte, um jedes Messer freizulegen. Verwenden Sie die neuen Messer mit den mitgelieferten Schrauben M6x12 und M8. Ziehen Sie sie fest an.

Wie stelle ich die Arbeitstiefe ein?

Die Tiefe wird über die Stützräder eingestellt. Setzen Sie die Räder mit der Einstellschraube auf die gewünschte Höhe und ziehen Sie sie fest an. Eine zu hohe Tiefe kann Vibrationen oder Motorüberlastung verursachen.

Welche Sicherheitsvorkehrungen sind zu treffen?

Tragen Sie Stiefel mit rutschfesten Sohlen und Handschuhe. Verwenden Sie die Maschine niemals barfuß oder mit Sandalen. Halten Sie Kinder und Tiere fern. Schalten Sie vor jedem Eingriff den Motor aus und warten Sie den vollständigen Stillstand der Messer ab.

Wie pflege ich die Maschine nach dem Gebrauch?

Entfernen Sie Gras- und Erdreste. Wenn Sie es längere Zeit nicht benutzen, fetten Sie die Metallteile ein, um Rost zu vermeiden. Lagern Sie es an einem trockenen und geschützten Ort. Überprüfen Sie regelmäßig den festen Sitz von Schrauben und Muttern.

Was tun bei abnormalen Vibrationen?

Stoppen Sie sofort den Motor. Überprüfen Sie, ob die Messer blockiert oder beschädigt sind. Stellen Sie sicher, dass die Schnitttiefe nicht zu groß ist. Wenn die Vibrationen anhalten, wenden Sie sich an eine autorisierte Werkstatt.

Welches Verlängerungskabel verwenden?

Verwenden Sie ein für 2000 W geeignetes Verlängerungskabel (mindestens 2,5 mm²) und vorzugsweise mit Erdungsfehler. Achten Sie darauf, dass das Kabel während des Gebrauchs hinter Ihnen liegt, um ein Durchschneiden zu vermeiden.

Wie schmiere ich die Getriebe?

Die Getriebe sind ab Werk geschmiert. Überprüfen Sie vor jedem Gebrauch, ob sie ausreichend gefettet sind. Wenden Sie sich bei Bedarf an den autorisierten Händler für eine ordnungsgemäße Schmierung.

Wo finde ich Ersatzteile?

Verwenden Sie ausschließlich Original-Teile von Texas. Wenden Sie sich an einen autorisierten Händler oder den Kundendienst. Die Verwendung von Nicht-Originalteilen kann die Garantie ungültig machen und Sicherheitsrisiken darstellen.

BEDIENUNGSANLEITUNG ElTex 2000 Texas

DE Bedienungsanleitung

		Læs betjeningsvejledningen før brug af maskinen	Read the user manual before start using the machine.	Bitte lesen Sie das Benutzerhandbuch, bevor Sie den Maschinen in Betrieb nehmen.
		Vær agtpågivende ved dette symbol	Pay attention to this symbol	Seid vor diesem Symbol vorsichtig
		Advarsel, kraftig maskine	Warning power full machine Gefahr, Kräftig Maschine
		Pas på fødderne!Lad dem ikke komme tæt på de roterende knife	Be careful about your feet.Do not let them come close to the rotating blades.	Sei vorsichtig mit deinen Füßen. Lassen Sie sie nicht in die Nähe die rotierenden Messer kommen
		Hold tilskuere 5 m væk fra fræseren	Keep bystanders 5 m away from tiller	Halten Sie Zuschauer 5 m entfernt von Der Maschine
		Træk altid stikket ud ved vedligeholdelse	Always unplug the power cord during maintenance	Ziehen Sie immer das Netzkabel während der Wartung

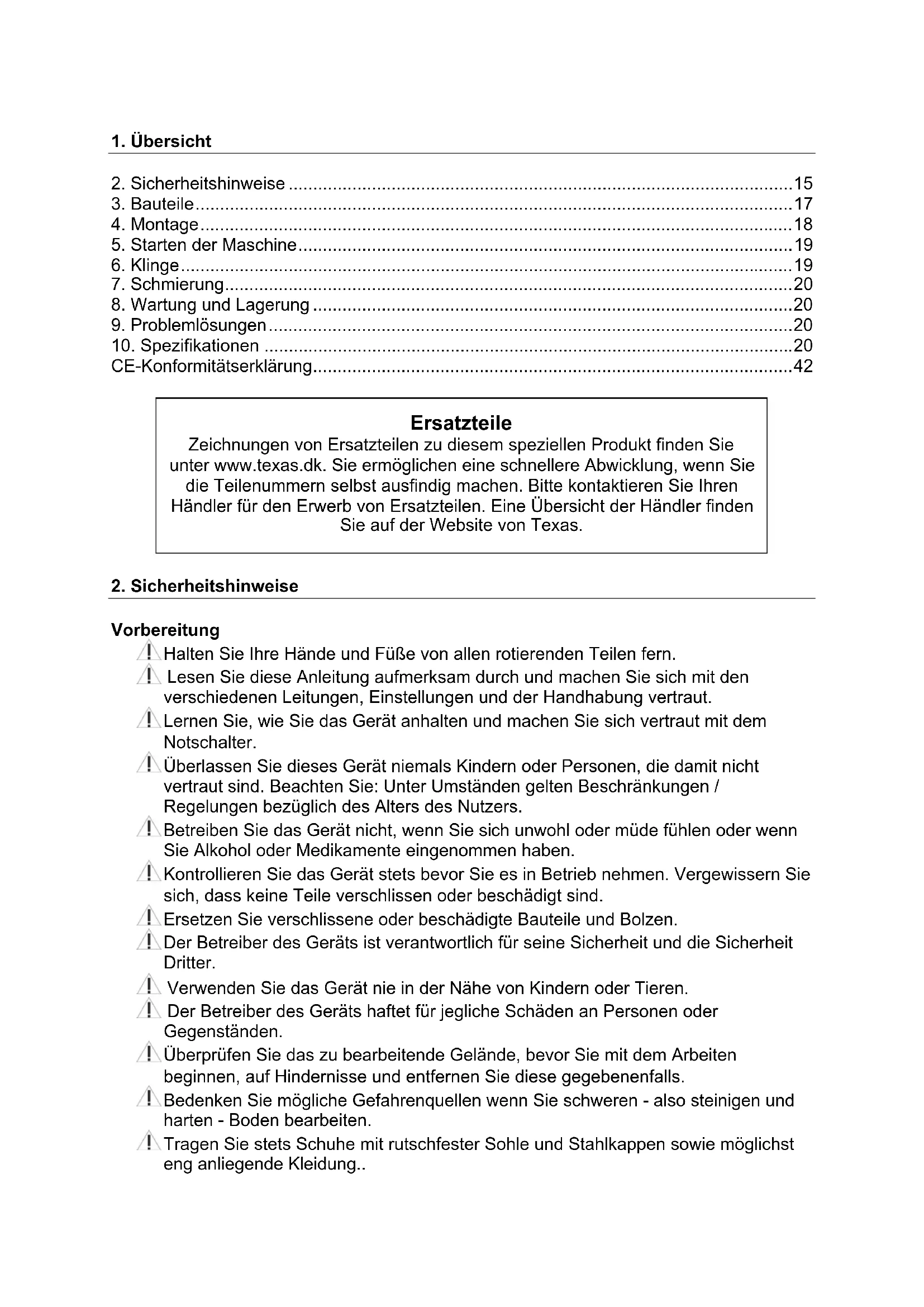

1. Sicherheitshinweise ....15
2. Bauteile....17
3. Montage....18
4. Starten der Maschine....19
5. Klinge....19
6. Schmierung....20
7. Wartung und Lagerung ....20
8. Problemlösungen....20
9. Spezifikationen 20
   CE-Konformitätserklärung....42

Ersatzteile

Zeichnungen von Ersatzteilen zu diesem speziellen Produkt finden Sie unter www.texas.dk. Sie ermöglichen eine schnellere Abwicklung, wenn Sie die Teilnummern selbst ausfindig machen. Bitte kontaktieren Sie Ihren Händler für den Erwerb von Ersatzteilen. Eine Übersicht der Händler finden Sie auf der Website von Texas.

2. Sicherheitshinweise

Vorbereitung

Halten Sie Ihre Hände und Füße von allen rotierenden Teilen fern.
Lesen Sie diese Anleitung aufmerksam durch und machen Sie sich mit den verschiedenen Leitungen, Einstellungen und der Handhabung vertraut.
⚠ Lernen Sie, wie Sie das Gerät anhalten und machen Sie sich vertraut mit dem Notschalter.
Überlassen Sie dieses Gerät niemals Kindern oder Personen, die damit nicht vertraut sind. Beachten Sie: Unter Umständen gelten Beschränkungen / Regelungen bezüglich des Alters des Nutzers.
⚠ Betreiben Sie das Gerät nicht, wenn Sie sich unwohl oder müde fühlen oder wenn Sie Alkohol oder Medikamente eingenommen haben.
Kontrollieren Sie das Gerät stets bevor Sie es in Betrieb nehmen. Vergewissern Sie sich, dass keine Teile verschlissen oder beschädigt sind.
⚠ Ersetzen Sie verschlissene oder beschädigte Bauteile und Bolzen.
Der Betreiber des Geräts ist verantwortlich für seine Sicherheit und die Sicherheit Dritter.
⚠️ Verwenden Sie das Gerät nie in der Nähe von Kindern oder Tieren.
Der Betreiber des Geräts haftet für jegliche Schäden an Personen oder Gegenständen.
Überprüfen Sie das zu bearbeitende Gelände, bevor Sie mit dem Arbeiten beginnen, auf Hindernisse und entfernen Sie diese gegebenenfalls.
A Bedenken Sie mögliche Gefahrenquellen wenn Sie schweren - also steinigen und harten - Boden bearbeiten.
A Tragen Sie stets Schuhe mit rutschfester Sohle und Stahlkappen sowie möglichst eng anliegende Kleidung..

Betrieb

Halten Sie beim Starten einen Sicherheitsabstand zum Gerät ein.
⚠ Verringern Sie den Sicherheitsabstand nicht während des Betriebs. Sollte es notwendig sein, den Abstand zu verringern, schalten Sie das Gerät aus.
⚠ Stoppen Sie den Motor unverzüglich, wenn Sie während des Betriebs einen Gegenstand treffen sollten und prüfen Sie das Gerät auf Beschädigungen. Reparieren Sie diese, bevor Sie weiterarbeiten.
Sollte das Gerät außergewöhnlich stark zu vibrieren beginnen, stoppen Sie den Motor und versuchen Sie, die Ursache zu herauszufinden und zu beheben. Ein Vibrieren ist in der Regel ein Anzeichen für eine Beschädigung.
! Lassen Sie die Hebel los und stellen Sie den Motor ab, wenn das Gerät unbeaufsichtigt ist.
Stellen Sie immer den Motor ab und vergewissern Sie sich, dass sämtliche beweglichen Teile stillstehen, bevor Sie Reparaturen, Einstellungen und Inspektionen durchführen.
⚠️ Arbeiten Sie auf und an Abhängen extrem vorsichtig.
⚠️ Arbeiten Sie niemals zu schnell.
⚠ Überfordern Sie das Gerät nicht, indem Sie zu schnell arbeiten.
⚠ Befördern Sie niemals Personen auf dem Gerät.
! Betreiben Sie das Gerät nur bei Tageslicht oder auf vollständig ausgeleuchteten Flächen.
Sorgen Sie für festen Stand und halten Sie die Griffe fest. Gehen Sie bei der Arbeit laufen Sie nicht.
⚠ Betreiben Sie das Gerät niemals barfuß oder wenn Sie Sandalen tragen.
Seien Sie besonders aufmerksam, wenn Sie auf Abhängen die Arbeitsrichtung ändern.
Achten Sie bei Heckfräsen darauf, dass die Klingen durch einen Sicherheitsschild abgedeckt sind - nur der Teil, der den Boden bearbeitet, darf freiliegen.
⚠ Führen Sie bei laufendem Motor niemals Justierungen durch.
Seien Sie besonders vorsichtig beim Wenden oder wenn Sie das Gerät rückwärts ziehen.

Wartung und Lagerung

⚠ Wartungs- und Reinigungsarbeiten dürfen nur bei abgestelltem Motor durchgeführt werden. Dasselbe gilt, wenn Sie Bauteile austauschen oder das Gerät transportieren möchten.
Überprüfen Sie Bolzen und Muttern regelmäßig auf festen Sitz. Wenn nötig, ziehen Sie diese nach.
Der Motor muss vollständig abkühlen, bevor das Gerät in Gebäuden gelagert wird und bevor Sie es abdecken.
Machen Sie sich wieder mit dem Gerät vertraut, Wenn Sie es nach einem längeren Zeitraum wieder in Betrieb nehmen möchten.
⚠️ Warten oder ersetzen Sie Sicherheits- und Bedienungsschilder wenn notwendig.
⚠️ Verwenden Sie ausschließlich originale Ersatzteile und Zubehör.
⚠ Ersetzen Sie fehlerhafte Schalldämpfer

Sonstiges

Das Gerät ist werksseitig fettgeschmiert. Überprüfen Sie es dennoch, bevor Sie es benutzen, dahingehend.

⚠ Werksseitige Bedienungseinrichtungen wie das vormontierte Kupplungsseil dürfen nicht entfernt oder freigelegt werden.

Achten Sie darauf, das Gerät angemessen zu sichern, wenn Sie es (auf einem Pritschenwagen u. ä.) transportieren.

Kontaktieren Sie Ihre hiesigen Behörden, bevor Sie mechanische Geräte entsorgen. Elektrogerät müssen stets einer Verwertungsstelle zugeführt werden um eine ordnungsgemäße Entsorgung zu gewährleisten.

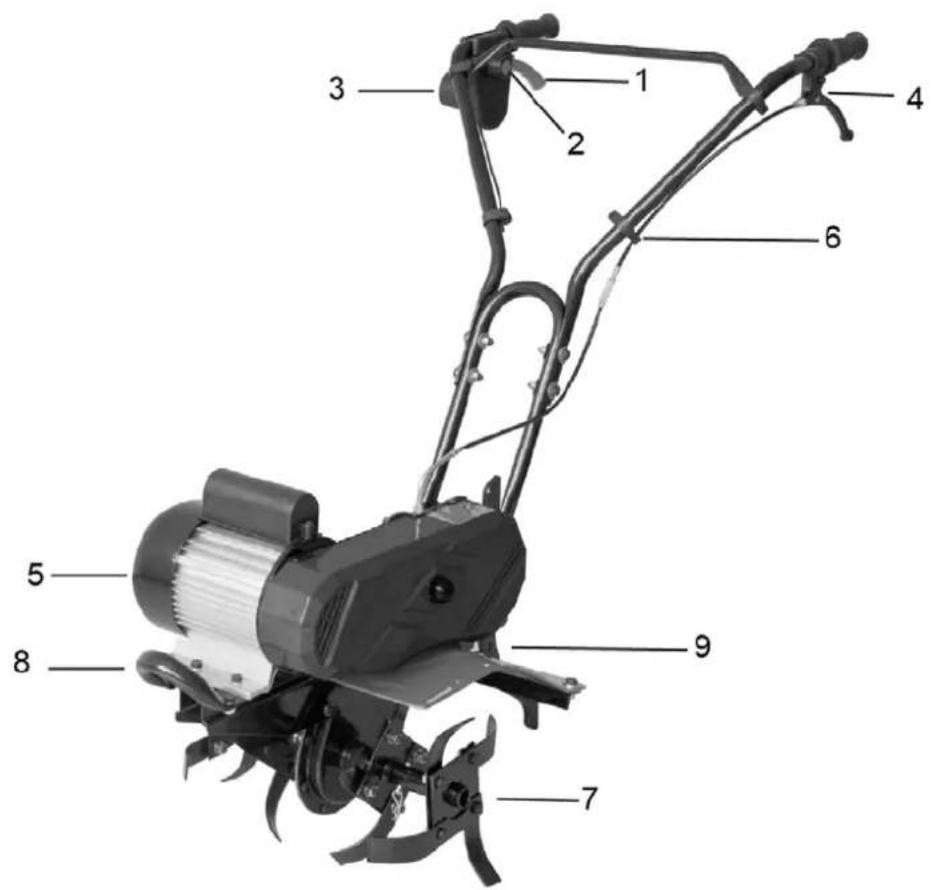

3. Bauteile

1.	Starthebel 2. Sicherheitsschalte		r
3.	Netzkabelanschluss 4. Einstellhebel
5.	Motor
7.	Klingen
9.	Stützrad-Einstellung

4. Montage

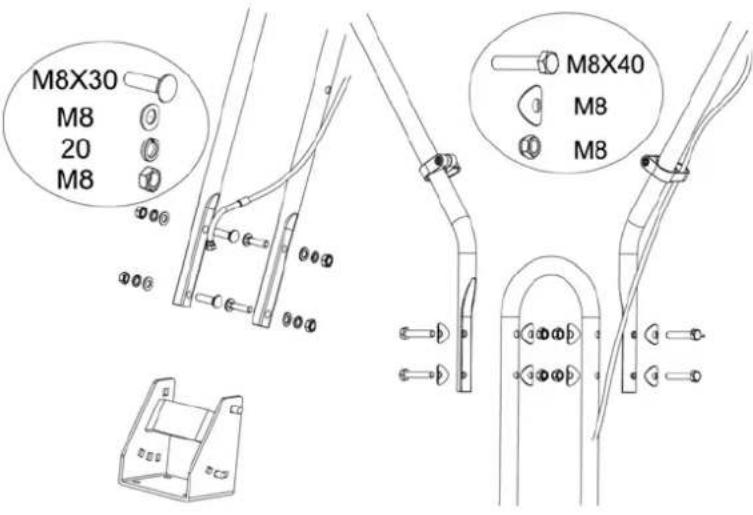

Montieren Sie die untere Lenkstange mit den Schlossschrauben, Unterlegscheiben, Federtellern und Muttern und die beiden Lenkstangen mit den Stahlbolzen, Unterlegscheiben, Federtellern und den Wellenscheiben.Montieren Sie die Kabelhalterungen wie abgebildet an den Lenkstangen.

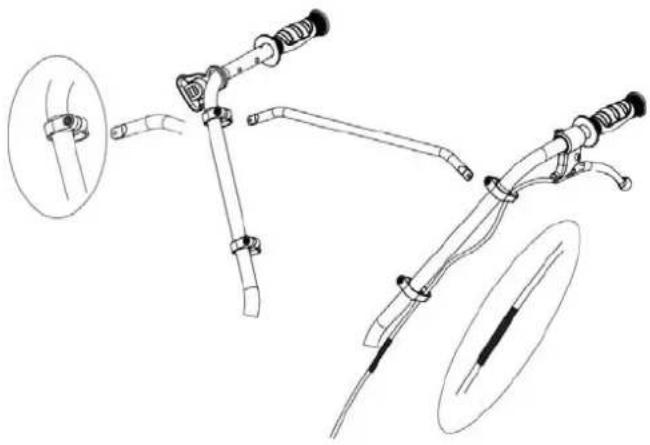

Montieren Sie den Lenker mit beiden Enden an den Lenkstangen und fixieren Sie diesen mit den Klammern.Ziehen Sie das Kupplungsseil an. Drehen Sie im Uhrzeigersinn, um das Kabel zu lockern und drehen Sie gegen den Uhrzeigersinn, um das Kabel anzuziehen.

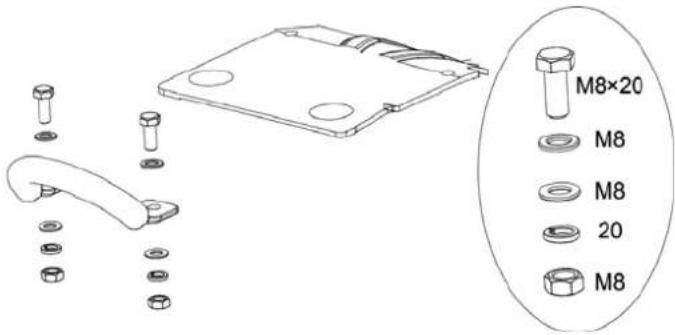

Montieren Sie die Stoßleiste mit Hilfe der Stahlbolzen, Unterlegscheiben, Federtellern und Muttern an der Vorderseite des Pfluges.
Bauen Sie das Stützrad mit den Splintbolzen und Splints zusammen.

5. Starten der Maschine

1. Verbinden Sie das Gerät mit dem Stromnetz und stellen Sie sicher, dass das Kabel in der Kabelhalterung gesichert ist.
2. Starten Sie die Maschine indem Sie den Sicherheitsschalter A drücken, dann ziehen Sie dem Hebel B nach oben Richtung Griff. Lassen sie den Schalter wieder los, wenn die Maschine startet.
3. Aktivieren Sie den Kupplungshebel um die Klingen zu starten.

1

Stoppen Sie die Maschine indem Sie beide Hebel loslassen.

Ratschläge

Starten Sie den Motor nicht, solange sich die Maschine nicht auf der zu bearbeitenden Fläche befindet. Halten Sie die Maschine stets sicher mit beiden Händen. Stellen Sie sicher, dass sich das Kabel stets hinter der Maschine befindet, um eine Beschädigung des Kabels zu vermeiden.

Die Klingen treiben die Maschine vorwärts. Lassen Sie die Klingen langsam in den Boden sinken. Stellen Sie vor der Benutzung die Radgabel ein. Wenn Sie den Boden tief bearbeiten möchten, lassen Sie die Klingen die Maschine am besten immer eine Armlänge vorantreiben. Ziehen Sie die Maschine rückwärts zu Ihnen zurück und lassen Sie sie wieder vorwärts laufen. Die Klingen müssen bei Höchstgeschwindigkeit betrieben werden. Vermeiden Sie die Überlastung der Maschine. Wenn die Klingen von der Erde bedeckt sind, bewegen Sie die Maschine immer wiederholt seitwärts, bis die Klingen wieder freiliegen.

6. Klinge

Die Klingen können ersetzt werden, wenn sie verschlissen oder beschädigt sind. Nachlässige Wartung kann zu schlechten Arbeitsergebnissen und einer Überlastung des Motors führen. Tragen Sie stets Handschuhe, wenn Sie an den Klingen arbeiten.

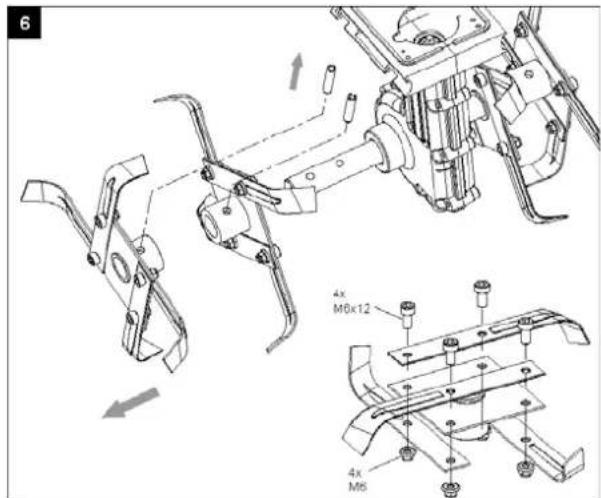

Die Klingen können nur im Set ausge- tauscht werden. Um sie auszutauschen, nehmen Sie den ersten Spannstift ab und die äußere Klinge und dann den inneren Spannstift und die innere Klinge.

Die Maschine ist werksseitig geschmiert.

8. Wartung und Lagerung

Reinigen Sie die Maschine nach jeder Nutzung von Gras und Schmutz. Wenn Sie die Maschine über einen längeren Zeitraum nicht nutzen, schmieren Sie bitte alle Metallteile, um Korrosion und Rost zu vermeiden. Nutzen Sie ausschließlich Original-Teile und –Zubehör.

9. Problemlösungen

Problem	Ursache	Lösung
Motor startet nicht keine Stromzufuhr Prüfen Sie die Stromzufuhr und die Kabel
Überhitzungsschutz aktiviert?		a) Arbeiten Sie nicht so tiefb) Entfernen Sie Störungen / Blockierungenc) Der Boden ist zu hart. Verringern Sie die Tiefe und bewegen Sie die Maschine wiederholt vor- und rückwärts. Lassen Sie die Maschine 15 Minuten ruhen.
Unnormale Geräusche Klinge festgeklemmt /verkantet		Schalten Sie die Maschine aus und lassen Sie sie vollständig zum Stillstand kommen. Entfernen Sie die Blockierungen
Unnormale Vibrationen Depth too great Passen Sie die Arbeitstiefe an
Schlechte Arbeitsergebnisse	zu geringe Arbeitstiefe Passen Sie die Arbeitstiefe an
	verschlissene Klinge Tauschen Sie die Klinge aus oder kon-taktieren Sie eine autorisierte Werkstätte

10. Spezifikationen

Modell El-Tex 2000
Stromzufuhr 230 Volt - 50 Hz
Leistung	2000
Arbeitsbreite	450
Max. working depth	260 mm
Schallleistungspegel LwA	96 dB(A)
Schalldruckpegel LpA	75,6 dB (A)
Vibrationswert ahw	2,5 m/s2
Gewicht	31.5 kg
Umdrehungen pro Minute	ca. 140/min.

Watt mm
