E301LS - Détecteur de mouvement VELLEMAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvement
Marque	Velleman
Modèle	E301LS
Alimentation	220-240 V~, 50 Hz
Courant nominal	10 A
Charge maximale (lampe à incandescence)	1200 W
Charge maximale (lampe à ballast intégré)	300 W
Indice de protection	IP44
Plage de réglage de la lumière ambiante	< 5 - 50 lux (réglable)
Température de service	-20 à +40 °C
Humidité de service	< 93 % HR
Type de détection	Infrarouge passif (PIR)
Installation	Murale ou en coin
Connexion	Bornes à vis
Réglage	Potentiomètre LUX
Temps de préchauffage	Environ 30 secondes
Nettoyage	Chiffon humide, sans solvants ni détergents agressifs
Sécurité	Installation par un électricien qualifié; débrancher avant intervention
Garantie	24 mois pour les produits grand public
Utilisation	Intérieur uniquement

FOIRE AUX QUESTIONS - E301LS VELLEMAN

Comment installer le détecteur de mouvement E301LS ?

Installez l'appareil sur un mur ou dans un coin. Utilisez les vis et chevilles fournies. Passez le fil par le presse-étoupe et connectez selon le schéma. Fixez le détecteur au support. Faites appel à un technicien qualifié et débranchez l'alimentation avant toute intervention.

Comment régler la sensibilité à la lumière (LUX) ?

Tournez le bouton LUX à fond dans le sens inverse des aiguilles d'une montre pour éteindre la lampe, puis tournez-le jusqu'à ce qu'elle s'allume au niveau de luminosité souhaité. La plage de réglage est de < 5 à 50 lux.

Pourquoi la lampe connectée ne s'allume-t-elle pas ?

Vérifiez que l'alimentation est branchée (220-240 V~, 50 Hz). Assurez-vous que le bouton LUX n'est pas en position d'extinction totale. Le détecteur nécessite environ 30 secondes de préchauffage après mise sous tension.

Quelle est la charge maximale supportée par le détecteur ?

Pour une lampe à incandescence, la charge maximale est de 1200 W. Pour une lampe à ballast intégré, elle est de 300 W. Le courant nominal est de 10 A.

Puis-je utiliser le détecteur E301LS à l'extérieur ?

Non, l'appareil est conçu pour une utilisation à l'intérieur uniquement. Son indice de protection IP44 le protège contre les projections d'eau, mais il n'est pas prévu pour une exposition prolongée aux intempéries.

Comment nettoyer le détecteur ?

Nettoyez occasionnellement avec un chiffon humide pour conserver son aspect neuf. N'utilisez pas de produits chimiques agressifs, de solvants ni de détergents puissants.

Que faire si le détecteur ne fonctionne pas ?

Vérifiez les branchements électriques et le réglage LUX. Si le problème persiste, consultez un technicien qualifié ou contactez le service après-vente. N'ouvrez pas l'appareil vous-même.

Quelles sont les précautions de sécurité à observer ?

L'installation doit être effectuée par un technicien qualifié. Débranchez toujours l'alimentation avant toute intervention. Ne pointez pas le détecteur vers des surfaces réfléchissantes, des sources de chaleur ou des objets mobiles (rideaux, plantes).

Quelle est la durée de garantie du détecteur ?

La garantie est de 24 mois pour les produits grand public, à compter de la date d'achat. Elle couvre les vices de production et de matériaux, mais pas les dommages dus à une utilisation incorrecte.

Comment tester le détecteur ?

Allumez l'appareil et attendez environ 30 secondes pour le préchauffage. Tournez le bouton LUX à fond dans le sens inverse des aiguilles d'une montre pour éteindre la lampe, puis réglez-le jusqu'à ce qu'elle se rallume. Cela confirme le bon fonctionnement.

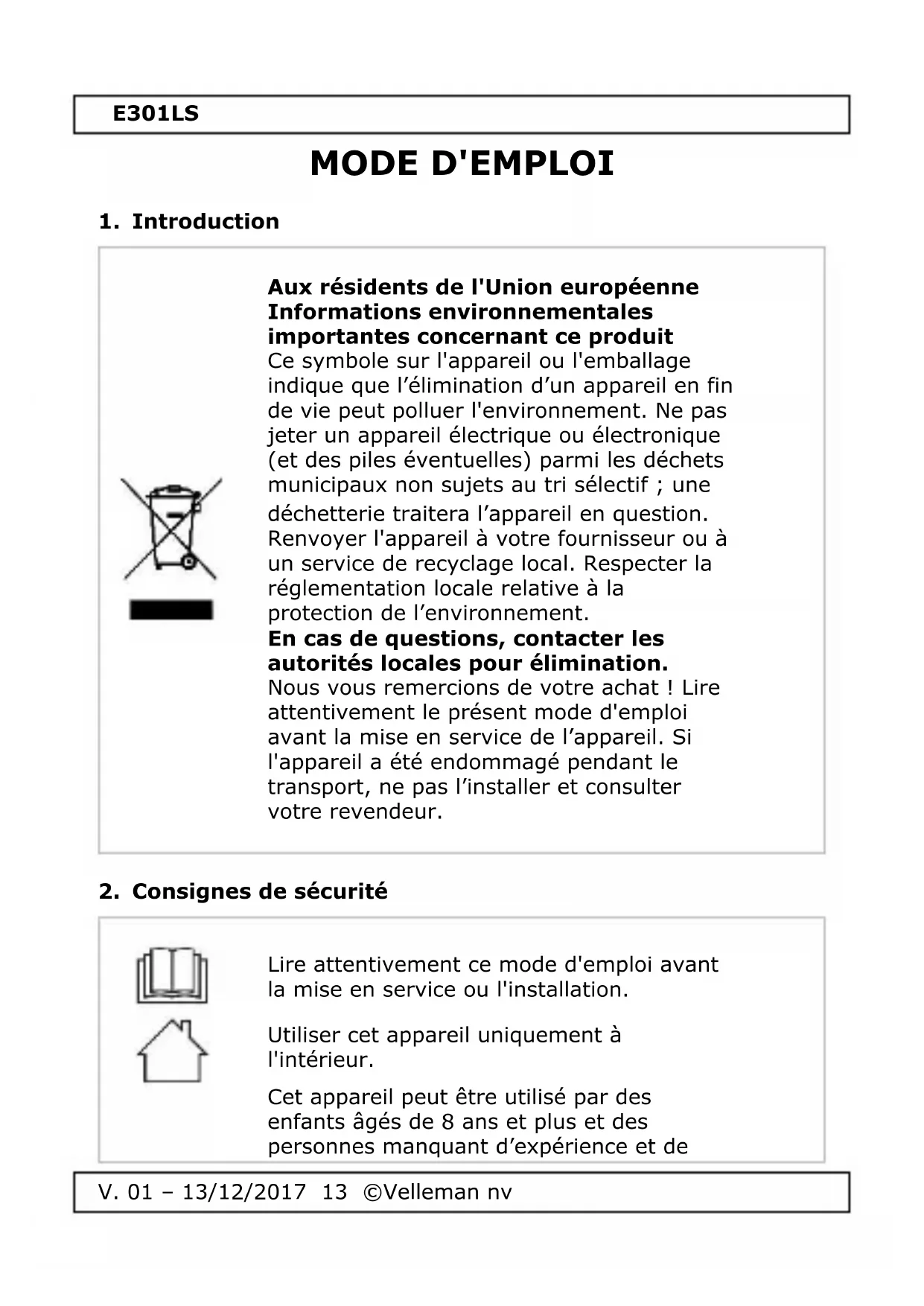

MODE D'EMPLOI E301LS VELLEMAN

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif; une déchetterie traitera l'appareil en question. Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Respecter la réglementation locale relative à la protection de l'environnement.

Nous vous remercions de votre achat! Lire attentivement le présent mode d'emploi avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'instruire et consulter libre revendeur.

2. Consignes de sécurité

Lire attentivement ce mode d'emploi avant la mise en service ou l'instruction.

Utiliser cet appareil uniquement à l'intérieur.

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes manquant d'expérience et de

connaissances ou dont les capacités physiques, sensorielles ou mentales sont réduites, si elles ont été formées et encadrées quant à l'utilisation de l'appareil d'une manière sûre et connaissent les risques encourus. Ne pas laisser les enfants jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

Ne pas utiliser ni installer l'appareil s'il est endommagé.

Toute modification est interdite pour des raisons de sécurité. Les dommages

Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.

3. Directives générales

Se référer à la garantie de service et de qualité Velleman en fin de ce mode d'emploi.

N'utiliser l'appareil qu'à sa fonction prévue. Un usage impropre annule d'office la garantie.

La garantie ne s'applique pas aux dommages survenus en négligeant

certaines directives de ce mode d'emploi et votre revendeur déclinera toute

responsabilité pour les problèmes et les défauts qui en résultent.

Instructions d'installation

Ne pas pointer le détecteur sur une surface réfléchissante (p. ex. un miroir).

Ne pas pointer le détecteur sur des sources de chaleur (p. ex. des fentes de ventilation, climatiseurs, etc.).

Ne pas pointer le détecteur sur des objets qui bougent sous l'effet du vent (p. ex. des rideaux, plantes, etc.).

Installer le détecteur à une distance minimale de 60 cm lorsque en utilisant une lampe de 60 W ou plus.

Ne pas installer le détecteur directement en dessous d'une source lumineuse.

Installation

Installer l'appareil sur un mur ou dans un coin. Utiliser un tournevis approprié, les vis et chevilles en nylon fournies.

1. Fixer le support au mur avec deux chevilles en nylon et deux vis.
2. Passer le fil par le presse-étoupe et connecter le fil selon le schéma de connexion. Visser le presse-étoupe sur le détecteur.
3. Fixer le détecteur au support.

Connexion

Risque d'électrocution! Toucher un câble sous tension peut causer des électrochocs mortels.

• Confier l'installation à un technicien qualifié.
• Débrancher l'appareil du réseau électrique.
• Couvrir ou protéger tout composant sous tension adjacent.
• S'assurer que l'appareil ne peut pas être allumé.
• Débrancher l'alimentation de l'appareil.

Voir illustration à la page 2.

1. alimentation 220-240 V~, 50 Hz
2. charge

Tester le détecteur

1. Tester le détecteur au moment souhaité.
2. Allumer l'appareil. L'appareil a besoin de ± 30 secondes pour allumer la lampe connectée.
3. Tourner le bouton LUX à fond dans le sens inverse des aiguilles d'une montre. La lampe s'éteint.

Régler le détecteur

1. Tourner le bouton LUX jusqu'à ce que la lampe s'allume.
2. Refermer le détector et serrer la vis.

6. Nettoyage et entretien

L'appareil ne nécessite aucun entretien particulier. Nettoyer occasionnellement avec un chiffon humide pour conserver son aspect neuf. Ne pas utiliser d'agents chimiques agressifs, de solvants ni de détergents puissants.

7. Spécifications techniques

alimentation 220-240 V~, 50 Hz

courant nominal 10 A

charge nominale

lampe à incandescence max. 1200 W

lampe à ballast intégré max. 300 W

index IP IP44

lumière ambiante < 5-50 lux (réglable)

température de service de -20 à + 40 °C

humidité de service < 93 % RH

N'employer cet appareil qu'avec des accessoires d'origine. Velleman SA ne peut, dans la mesure conforme au droit applicable, être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l'utilisation de cet appareil. Pour plus d'informations concernant cet article et la première version de ce mode d'emploi, visiter notre site web www.perel.eu. Les spécifications et le contenu de ce mode d'emploi peuvent être modifiés sans notification préalable.

Velleman SA est l'ayant droit des droits d'auteur de ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par chaque procédé ou sur tout support électronique que ce soit est interdite sans l'accord préalable écrit de l'ayant droit.

Garantie de service et de qualité velleman®

Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l'électronique et est actuellement distributeur dans plus de 85 pays.

Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d'un défaut malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les produits grand public (pour l'ue):

• tout produit grand public est garantie 24 mois contre tout vice de production ou de matériaux à dater du jour d'acquisition effective;
• si la plainte est justifiée et que la réparation ou le remplacement d'un article est jugé impossible, ou lorsque les coûts s'avèrent disproportionnés, Velleman® s'autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d'achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d'achat lors d'un défaut dans un délai de 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un dernier après 1 à 2 ans.

• tout dommage direct ou indirect survenu à l'article après livraison (p. ex. dommage lié à l'oxydation, chocs, chute, poussière, sable, impureté...) et provoqué par l'appareil, ainsi que son contenu (p. ex. perte de données) et une indemnisation éventuelle pour perte de revenus;
• toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p. ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies...(liste illimitée);
• tout dommage qui résulte d'un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc.;
• tout dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l'appareil contraire aux prescriptions du fabricant;
• tout dommage à cause d'une utilisation commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle);
• tout dommage à l'appareil qui résulte d'une utilisation incorrecte ou différente de celle pour laquelle il a été initialement prévu comme décrit dans la notice;
• tout dommage engendré par un retour de l'appareil emballé dans un conditionnement non ou insuffisamment protégé.
• toute réparation ou modification effectuée par une tierce personne sans l'autorisation explicite de SA Velleman®; - frais de transport de et vers Velleman® si l'appareil n'est plus couvert sous la garantie.
• toute réparation sera fournie par l'endroit de l'achat. L'appareil doit nécessairement être accompagné du bon d'achat d'origine et être dûment conditionné (de préférence dans l'emballage d'origine avec mention du défaut);
• Tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l'appareil. Un appareil retourné jugé défectueux qui s'avère en bon état de marche pourra faire l'objet d'une note de frais à charge du consommateur;
• une réparation effectuée en-dehors de la période de garantie fera l'objet de frais de transport;
• toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées.

La liste susmentionnée peut être sujette à une complémentation selon le type de l'article et être mentionnée dans la notice d'emploi.
