Produkttyp	Bewegungsmelder
Marke	Velleman
Modell	E301LS
Stromversorgung	220-240 V~, 50 Hz
Nennstrom	10 A
Maximale Last (Glühlampe)	1200 W
Maximale Last (Lampe mit Vorschaltgerät)	300 W
Schutzart	IP44
Einstellbereich der Umgebungslichtstärke	< 5 - 50 Lux (einstellbar)
Betriebstemperatur	-20 bis +40 °C
Betriebsfeuchte	< 93 % rF
Erkennungstyp	Passiv Infrarot (PIR)
Montage	Wand- oder Eckmontage
Anschluss	Schraubklemmen
Einstellung	LUX-Potentiometer
Vorwärmzeit	Etwa 30 Sekunden
Reinigung	Feuchtes Tuch, ohne Lösungsmittel oder aggressive Reinigungsmittel
Sicherheit	Installation durch einen qualifizierten Elektriker; vor dem Eingriff Netzstecker ziehen
Garantie	24 Monate für Verbraucherprodukte
Verwendung	Nur für Innenräume

Häufig gestellte Fragen - E301LS VELLEMAN

Wie installiere ich den Bewegungsmelder E301LS?

Montieren Sie das Gerät an einer Wand oder in einer Ecke. Verwenden Sie die mitgelieferten Schrauben und Dübel. Führen Sie das Kabel durch die Kabelverschraubung und schließen Sie es gemäß Schaltplan an. Befestigen Sie den Detektor am Träger. Ziehen Sie einen qualifizierten Techniker hinzu und trennen Sie die Stromversorgung vor jedem Eingriff.

Wie stelle ich die Lichtempfindlichkeit (LUX) ein?

Drehen Sie den LUX-Regler ganz gegen den Uhrzeigersinn, um die Lampe auszuschalten, und drehen Sie ihn dann, bis sie bei der gewünschten Helligkeit einschaltet. Der Einstellbereich beträgt < 5 bis 50 Lux.

Warum leuchtet die angeschlossene Lampe nicht?

Überprüfen Sie, ob die Stromversorgung angeschlossen ist (220-240 V~, 50 Hz). Stellen Sie sicher, dass der LUX-Regler nicht in der Position der vollständigen Abschaltung ist. Der Detektor benötigt nach dem Einschalten etwa 30 Sekunden Vorwärmzeit.

Was ist die maximale Last, die der Detektor unterstützt?

Bei einer Glühlampe beträgt die maximale Last 1200 W. Bei einer Lampe mit Vorschaltgerät beträgt sie 300 W. Der Nennstrom beträgt 10 A.

Kann ich den Bewegungsmelder E301LS im Freien verwenden?

Nein, das Gerät ist nur für die Verwendung in Innenräumen vorgesehen. Die Schutzart IP44 schützt vor Spritzwasser, aber es ist nicht für längere Witterungseinflüsse ausgelegt.

Wie reinige ich den Detektor?

Reinigen Sie ihn gelegentlich mit einem feuchten Tuch, um das neuwertige Aussehen zu erhalten. Verwenden Sie keine aggressiven Chemikalien, Lösungsmittel oder starke Reinigungsmittel.

Was tun, wenn der Detektor nicht funktioniert?

Überprüfen Sie die elektrischen Anschlüsse und die LUX-Einstellung. Wenn das Problem weiterhin besteht, ziehen Sie einen qualifizierten Techniker hinzu oder kontaktieren Sie den Kundendienst. Öffnen Sie das Gerät nicht selbst.

Welche Sicherheitsvorkehrungen sind zu beachten?

Die Installation muss von einem qualifizierten Techniker durchgeführt werden. Trennen Sie vor jedem Eingriff die Stromversorgung. Richten Sie den Detektor nicht auf reflektierende Oberflächen, Wärmequellen oder bewegliche Objekte (Vorhänge, Pflanzen).

Wie lange ist die Garantiezeit des Detektors?

Die Garantie beträgt 24 Monate für Verbraucherprodukte, ab Kaufdatum. Sie deckt Herstellungs- und Materialfehler ab, aber nicht Schäden durch unsachgemäße Verwendung.

Wie teste ich den Detektor?

Schalten Sie das Gerät ein und warten Sie etwa 30 Sekunden für die Vorwärmzeit. Drehen Sie den LUX-Regler ganz gegen den Uhrzeigersinn, um die Lampe auszuschalten, und stellen Sie ihn dann ein, bis sie wieder einschaltet. Dies bestätigt die ordnungsgemäße Funktion.

BEDIENUNGSANLEITUNG E301LS VELLEMAN

BEDIENUNGSPANLEITUNG 23

INSTRUKCJA OBSLUGI 29

MANUAL DO UTILIZADOR 34

E301LS

USER MANUAL

1. Introduction

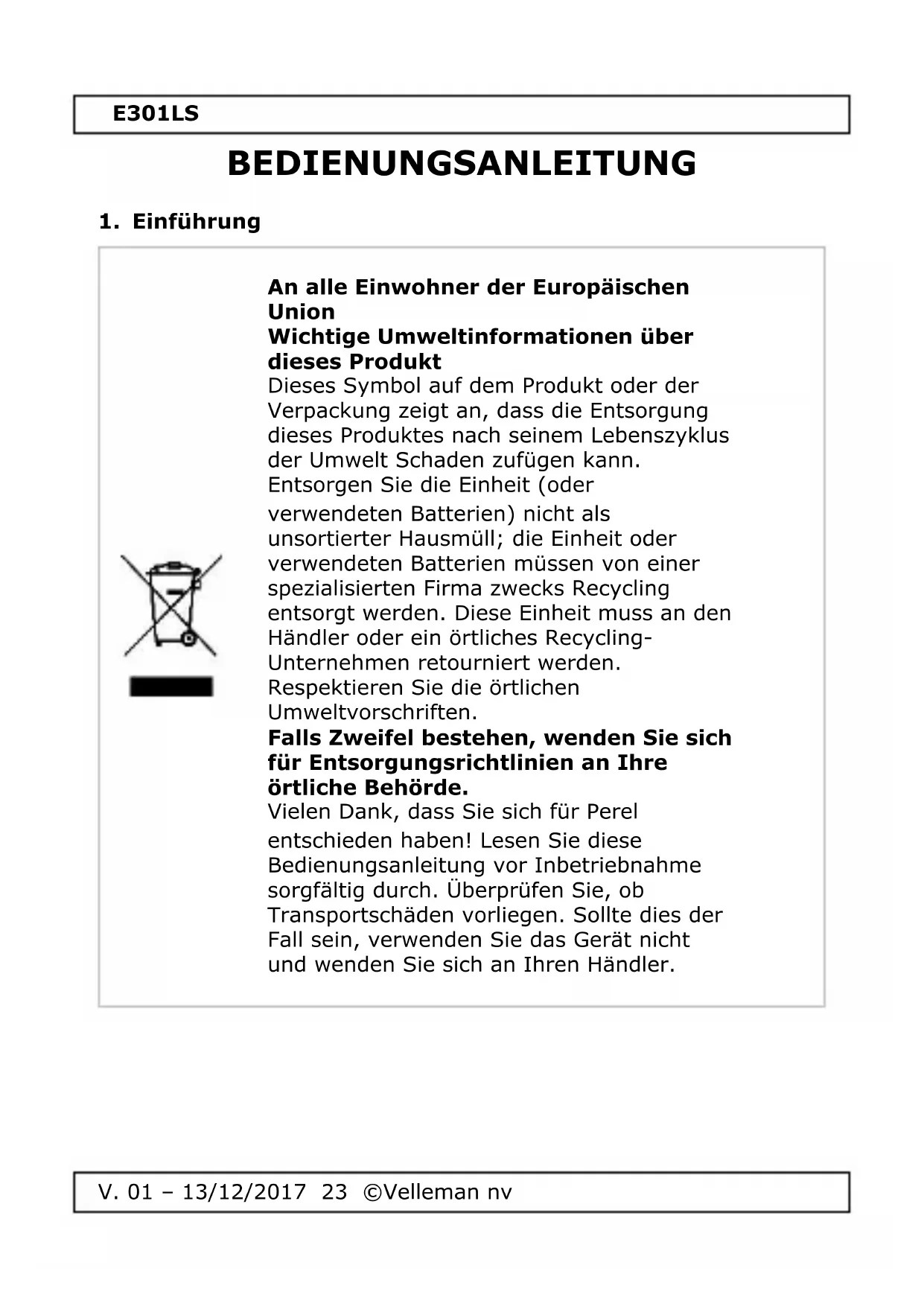

BEDIENUNGSCANLEITUNG

1. Einführung

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über\ deses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung theses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufugen kann.

Entsorgen Sie die Einheit (oder

verwendeten Batterien) nicht als unsortierter Hausmull; die Einheit oder verwendeten Batterien,müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. These Einheit musn an den Handler oder ein orltliches RecyclingUnternehmen returniert werden. Respektieren Sie die orltlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an ihre ortliche Behörde.

Vielen Dank, dass Sie sich für Perel entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an ihren Handler.

E301LS

2. Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme oder Installation sorgfältig durch.

Das Gerät eignet sich nur für die Anwendung im Innebereich.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringgerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder sollenn nicht mit dem Gerät speilen.

Beachten Sie, dass Kinder das Gerät nicht reinigen oder bedieren. Betreiben oder installmenten Sie niemals ein sightbar beschädigtes Gerät.

Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung. Verwenden Sie das Gerät nur für Anwendungen beschreiben in dieser Bedienungsanleitung. Bei falscher Anwendung these Gerätes erlischt der Garantieanspruch.

Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für darauf resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

4. Installation und Anschluss

Montagehinweise

Richten Sie das Gerät nicht auf stark reflektierende Oberflächen (z.B. Spiegel). Richten Sie das Gerät nicht auf Wärmequellen (z.B. Heizöffnungen, Klimaanlagen, Lampen usw.). Richten Sie das Gerät nicht auf Objekte, die sich im Wind bewegen (z.B. Vorhänge, Pflanzen usw.). Installieren Sie das Gerät in einem Abstand von min. 60 cm wenn Sie eine Lampe von 60 W o hoher verwenden. Installieren Sie das Gerät niemals direkt unter einer Lichtquelle.

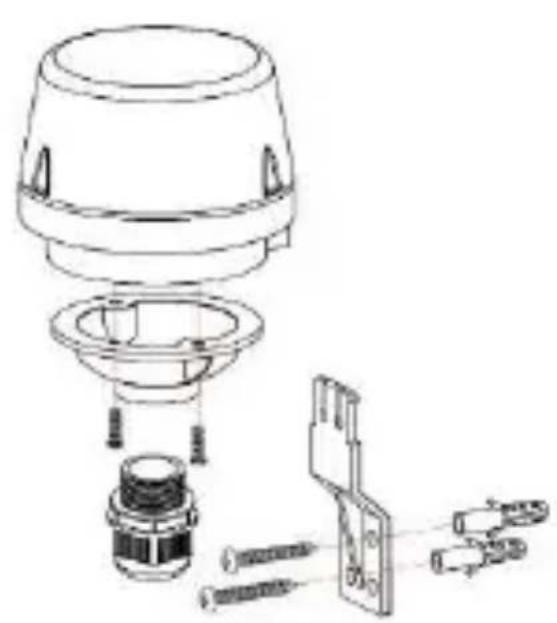

Installation

Befestigen Sie das Gerät an einer Wand oder in einer Ecke. Verwenden Sie einen geeigneten Schraubendreher und die mitgelieferten Schrauben und Nylon-Dübeln.

1. Befestigen Sie den Montagebügel mit zwei Nylon-Dübeln und zwei Schrauben an der Wand.
2. Stecken Sie das Kabel durch die Kabelverschraubung und schlieben Sie das Kabel an (siehe Anschlussdiagramm). Befestigen Sie die Kabelverschraubung am Gerät.
3. Befestigen Sie das Gerät am Montagebügel.

Richtlinien zum Anschlieben

Stromschlaggefahr! Das Berühren von unter Spannung stehenden Leitungen können zu lebensgefährlichen elektrischen Schlägen führen.

• Lassen Sie das Gerät von einem Fachmann installieren.
• Trennen Sie das Gerät vom Netz.
• Decken und schirmen Sie die benachbarten, unter Spannung stehenden Teile.
• Stellen Sie sicher, dass das Gerät nicht eingeschaltet werden kann.

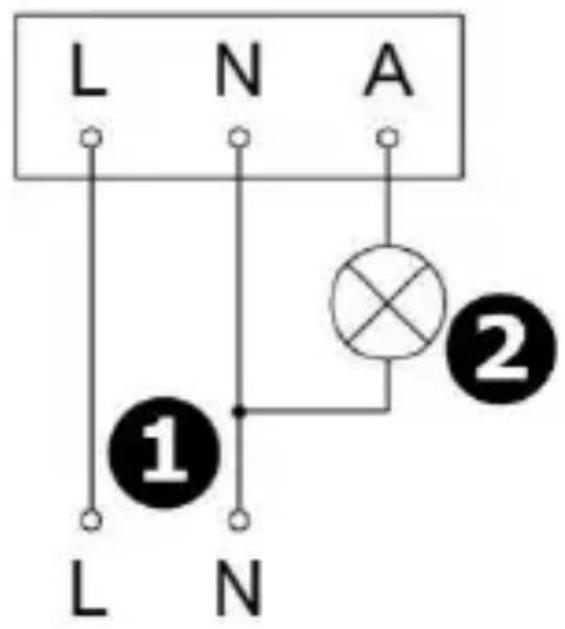

• Stellen Sie sicher, dass das Gerät vom Netz getrennt ist. siehe Abb. Seite 2.

• Stromversorgung 220-240 V\~, 50 Hz

• Last

5. Anwendung

Das Gerät testen

1. Testen Sie das Gerät zur gewünschten Zeit.
2. Verbinden Sie mit dem Netz. Es dauert ± 30 Sekunden, bevor das Gerät die angeschlossene Lampe einschaltet.
3. Drehen Sie die Taste LUX vollig gegen den Uhrzeigersinn. Die Lampe schaltet ab.

Das Gerät einstellen

1. Drehen Sie die Taste LUX bis die Lampe einschaltet.
2. Schlieben Sie das Gerät wieder undziehen Sie die Schraube fest.

6. Reinigung und Wartung

Das Gerät erfordert keine besondere Wartung. Reinigen Sie das Gerät aber ab und zu mit einem feuchten Tuch. Verwenden Sie keine aggressiven Chemikalien, Lösungsmittel oder starke Reinigungsmittel.

7. Technische Daten

Stromversorgung 220-240 V\~, 50 Hz

Nennstrom 10 A

Nennlast

Gluhlampe......max. 1200 W

Lampe mit Vorschaltgerät ... max. 300 W

IP-Schutzart IP44

Umgebungslicht < 5 - 50 lux (einstellbar)

Betriebstemperatur -20 °C bis + 40 °C

Betriebsfeuchtigkeit < 93 % RH

Abmessungen 80 x 105 mm

Gewicht 107g

Verwenden Sie diesen Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung diesen Gerätes. Für mehr Informationen zu diesersem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.perel.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

URHEBERRECHT

Velleman NV besitz das Urheberrecht für diese

Bedienungsanleitung. Alle weltweiten Rechte vorbehalten.

Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

INSTRUKCJA OBSŁUGI

1. Wstep

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zugewährleisten werden unsere Produkte regelmäßiger einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsbeteiligung als auch von externen spezialisierten Organisationen. Sollten,riotz aller Vorsichtsmaßnahmen, Probleme auftreten,nehmen Sieitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

• Alle Produkte haben für Material- oder Herstellungsehler eine Garantiepiode von 24 Monaten ab Verkaufsdatum.

• Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unwilling ist, oder wenn die Kosten darauf unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, diese Produkte durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In dieser Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bereits ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50% im Falle eines Defektes im zweiten Jahr.

- Von der Garantie ausgeschlossen sind:

• alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entscheidigung für eventuellen Gewinnausfall.
• Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Beste).
• Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.
• Schäden verursacht durch absichtliche, nachlässige oder unsachgemäß Anwendung, schlechte Wartung, zweckent fremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

• Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerbllicher Anwendung wird die Garantieperiode auf 6 Monate zusückgeführt).

• Schäden verursacht durch eine unsachgemäß Verpackung und unsachgemßen Transport des Gerätes.

• alle Schäden verursacht durch unauthorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.
• Im Fall einer Reparatur, wenden Sie sich an ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.
• Hinweis: Um Kosten und Zeit zu sparen, lessen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes Heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.
• Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.
  Jede komerzielle Garantie lasst these Rechte unberuht.

Die oben stehende Aufzahlung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
