E301LS - Bewegingsdetector VELLEMAN - Gratis gebruiksaanwijzing en handleiding

Producttype	Bewegingsdetector
Merk	Velleman
Model	E301LS
Voeding	220-240 V~, 50 Hz
Nominale stroom	10 A
Maximale belasting (gloeilamp)	1200 W
Maximale belasting (lamp met ingebouwde ballast)	300 W
Beschermingsgraad	IP44
Instelbereik omgevingslicht	< 5 - 50 lux (instelbaar)
Bedrijfstemperatuur	-20 tot +40 °C
Bedrijfsvochtigheid	< 93% RV
Detectietype	Passief infrarood (PIR)
Installatie	Aan muur of in hoek
Aansluiting	Schroefklemmen
Afstelling	Potentiometer LUX
Opwarmtijd	Ongeveer 30 seconden
Reiniging	Vochtige doek, geen oplosmiddelen of agressieve reinigingsmiddelen
Veiligheid	Installatie door een gekwalificeerde elektricien; stroom uitschakelen voor ingreep
Garantie	24 maanden voor consumentenproducten
Gebruik	Alleen binnen

Veelgestelde vragen - E301LS VELLEMAN

Hoe installeer ik de bewegingsdetector E301LS?

Installeer het apparaat aan een muur of in een hoek. Gebruik de meegeleverde schroeven en pluggen. Leid de draad door de wartel en sluit aan volgens het schema. Bevestig de detector aan de houder. Schakel een gekwalificeerde technicus in en schakel de stroom uit voor elke ingreep.

Hoe stel ik de lichtgevoeligheid (LUX) in?

Draai de LUX-knop helemaal tegen de klok in om de lamp uit te schakelen, draai hem dan totdat deze aangaat op het gewenste helderheidsniveau. Het instelbereik is van < 5 tot 50 lux.

Waarom gaat de aangesloten lamp niet aan?

Controleer of de voeding is aangesloten (220-240 V~, 50 Hz). Zorg ervoor dat de LUX-knop niet in de volledig uit-stand staat. De detector heeft ongeveer 30 seconden opwarmtijd nodig na het inschakelen.

Wat is de maximale belasting die de detector kan ondersteunen?

Voor een gloeilamp is de maximale belasting 1200 W. Voor een lamp met ingebouwde ballast is dat 300 W. De nominale stroom is 10 A.

Kan ik de detector E301LS buitenshuis gebruiken?

Nee, het apparaat is ontworpen voor alleen binnengebruik. De beschermingsgraad IP44 beschermt tegen spatwater, maar is niet bedoeld voor langdurige blootstelling aan weersomstandigheden.

Hoe maak ik de detector schoon?

Reinig af en toe met een vochtige doek om het nieuwe uiterlijk te behouden. Gebruik geen agressieve chemicaliën, oplosmiddelen of sterke reinigingsmiddelen.

Wat te doen als de detector niet werkt?

Controleer de elektrische aansluitingen en de LUX-afstelling. Als het probleem aanhoudt, raadpleeg een gekwalificeerde technicus of neem contact op met de klantenservice. Open het apparaat niet zelf.

Welke veiligheidsmaatregelen moet ik nemen?

De installatie moet worden uitgevoerd door een gekwalificeerde technicus. Schakel altijd de stroom uit voor elke ingreep. Richt de detector niet op reflecterende oppervlakken, warmtebronnen of bewegende objecten (gordijnen, planten).

Wat is de garantieperiode van de detector?

De garantie is 24 maanden voor consumentenproducten, gerekend vanaf de aankoopdatum. Deze dekt productie- en materiaalfouten, maar niet schade door oneigenlijk gebruik.

Hoe test ik de detector?

Schakel het apparaat in en wacht ongeveer 30 seconden voor de opwarming. Draai de LUX-knop helemaal tegen de klok in om de lamp uit te schakelen, stel hem dan bij totdat deze weer aangaat. Dit bevestigt de juiste werking.

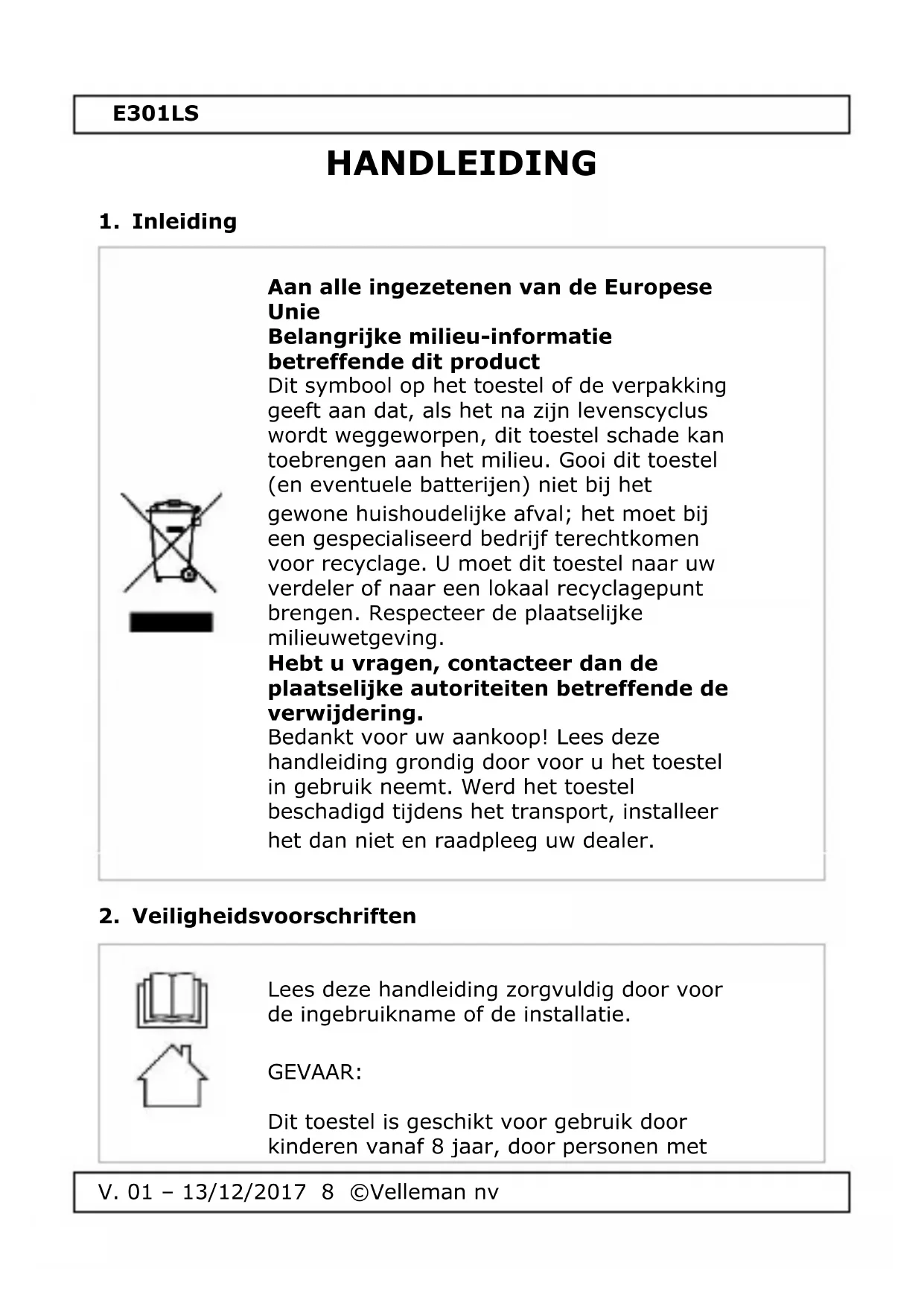

GEBRUIKSAANWIJZING E301LS VELLEMAN

Aan alle ingezeten van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbolism op het toestel of de verpakking geeft aan dat, als het na+zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuale batterijen) Niet bij het gewone huishoudelijkke afval; het moet bij een gespecialiseerd bedrijfterechtkomen voor recyclage.U要去 dit toestel maar uw verdeler ofaar een lokaal recyclagepunt brengen.Respecteer deplaatselijkke milieuuwetgeving.

Hebt u vragen, contacteer dan deplaatselijke autoriteiten betreffende de verwijdering.

Bedankt voor uw aankoop! Lees deze handleiding grondig door voor u het toestel in gebruik neemt. Werd het toestel beschadigdijdens het transport, installeer het dan Niet en raadpleeg uw dealer.

2. Veiligheidsvoorschriften

Lees deze handleiding zorgvuldig door voor de ingebruikname of de installment.

GEVAAR:

Dit toestel is geschikt voor gebruik door kinderen vanaf 8aar, door personen met

fysieke, zintuiglijke of verständijke beperkingen, of door personen met gebrek aan ervaring en kennis, op voorwaarde dat dit onder toezicht gebeurt van een persoon die verantwoordelijk is voor hun veiligheid of hun aanwijzingen heeft gegeven, hoe zij het toestel要去en gebruiken en zich bewustijken van de risico's die het gebruik van het toestel met zich meebrengt. Kinderenogeniet met het toestel spelen. De reiniging en het onderhoud van het toestelogeniet worden uitgevoerd door kinderen, tenzij ze onder toezicht staan. Gebruik of installerer nooit een beschadigd toestel. Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt nicht onder de garantie.

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.
Gebruik het toestel enkel waar voor het gemaatkt is. De garantie vervalt automatisch bij ongeoorloofd gezruik.
De garantie geldt nicht voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal deverantwoordelijkheid afwijzen voor defecten of problemen die hierrechtstreeks verband mee honden.

4. Installatie en aansluiting

Montage-instructies

Richt het toestel nicht op voorwerpen met sterk reflecterende oppervlakken (bv. spiegel).

Richt het toestel nicht op warmtebronnen (bv. ventilatieopengen, airconditioning, enz.).

Richt het toestel nicht op voorwerpen die in de wind bewegen (bv. gordijnen, planten, enz.).

Installer het toestel op een minimumafstand van 60 cm wanner u een lamp gezruikt van 60 W of hoger.

Installer het toestel nooit rechtstreeks onder eenlichtbron.

Montage

Monteer dit toestel op een vlakke muur of in een hoek. Gebruik een geschikte schroevendraier en de meegeleverde schroeven en nylon pluggen.

1. Bevestig de beugel aan de muur met twee nylon pluggen en twee schroeven.
2. Leid de draad door de wartel en sluit de draad aan volgens het aansluitdiagram. Schroef de wartel aan het toestel.
3. Bevestig het toestel aan de beugel.

Aansluting

Elektrocutiegevaar! Raak geen kabels aan die onder stroom staan om dodelijkke elektrische schokken te vermijden.

• Laat het toestel installeren/repareren door een vakman.
• Ontkoppel het toestel van hetlichtnet.

E301LS

• Zorg voor afterscherming van nabijgelegen, onder spanning staande onderdelen.
• Zorg ervoor dat het toestel nicht kan worden ingeschakeld.

• Trek de stekker uit het stopcontact. Zie afbeelding op pagina 2.

• voeding 220-240 V\~, 50 Hz

• belasting

5. Gebruik

Het toestel testen

1. Test het toestel op het gewensteijdstip.
2. Schakel het toestel in. Het duurt ± 30 seconden voordat het toestel de aangesloten lamp inschakelt.
3. Draai de LUX knop geheel maar links. De lamp schakelt uit.

Het toestel instellen

1. Draai aan de LUX knop tot de lamp brandt.
2. Sluit de toestel met de klep en draai des schroef vast.

6. Reiniging en onderhoud

Dit toestel heeft geen special onderhoud nodig. Reinig het toestel af en toe met een vochtige doek om er als neuew te latent uitzien. Gebruik geen bijtende chemische producten, reinigingsmiddelen of sterke detergenten.

7. Technische specificaties

voeding 220-240 V\~, 50 Hz

nominale stroom 10 A

nominale belasting

lamp met voorschakelapparaat max. 300 W

IP-norm . IP44

omgevingslicht < 5 - 50 lux (instelhaar)

werktemperatuur -20 tot + 40 °C

bedrijfsvochtigkeit < 93 % RH

afmetingen 80 x 105 mm

gewicht 107g

Gebruik dit toestel enkel met originele accessoires. Velleman NV is nicht aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de LASTe versie van deze handleiding, zie www.perel.eu. De informatie in deze handleiding kan te allenrijk worden gewijzigd+zonder voorafgaande kennisgeving.

© AUTEURSrecht

Velleman nv heeft het auteursrecht voor deze handleiding.

Alle weltwijdre rechten voorbehonden. Het is Niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopieren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijktoestemming van de rechthebbende.

MODE D'EMPLOI

1. Introduction

Velleman® service- en kwaliteitsgarantie

Velleman® heeft sinds+zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdweit op dit moment producten in meer dan 85 landen. Al once producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijkbepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan once producten op regelmatte tijdstippen een extra kwaliteitscontrole, zowel door once eigenckwaliteitsfodeling als door extergespecialiseerde organisations. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kut u steeds een

beroep doen op once waarborg (zie waarborgvoorwaarden).

Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

• Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.
• Indien de klacht gegrand is en een Gratis reparatie of vervanging van een articlel onmogelijk is of indien de kosten hiervoor buiten verhouding zich, kan Velleman® beslissen het desbeteffende articlel te verrangen door een gelijkwaardig articlel of de aankoopsom van het articlel gedeeltelijk of volledig terug te betalen. In dat geval krijt u een vervangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot eenaar na aankoop en levering, of een vervangend product gegen 50% van de kostenprijs of terugbetaling van 50% bij ontdekking na eenaar tot 2aar.

- Valt Niet onder waarborg:

• allerechtstreekse of onrechtstreekse schade na de leveringveroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil,vocht...),en door het toestel,alsook zichin inhoud (bv. verlies van data),vergoeding voor eventuele winstderving.
• verbruiksgoederen, onderdelen of hulpstukken die onderhevig zich aan veroudering door normalaag gebruik zoals bv. batterijen (zowel oplaadbare als Nietoplaadbare, ingebouwd of cervangbaar), lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst).
• defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz.
• defecten veroorzaakt door opzet,
  nalatigheid of door een onoordeelkundige
  behandeling, slecht onderhoud of abnormaal
  gebruik of gebruik van het toestel strijdig met
  de voorschriften van de fabrikant.
• schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik worden de garantieperiode herleid tot 6 maand).

• schadeveroorzaakt door onvoldoende bescherming bij transport van het apparaat.

• alle schade door wijzigingen, reparations of modifications uitgevoerd door derden zonder toestemming van Velleman®.
  Toestellen dienen ter reparatie aangeboden te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zichn van het oorspronkelijke aankoopbewijs. Zorg voor een degelijkke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foulomschrijving bij.

• Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog eens na of er geen voor de hand liggende reden is waarom het toestel Niet maar behoren werk (zie handleiding). Op deze wijze(Int)kunt u kosten en tijd besparen. Denk eraan dat er ook voor Niet-defecte toestellen een kost voor controle aangerekend kan worden.
  Bij reparations buiten de waarborgperiode zullen transportkosten aangerekend worden.
• Elke commerciele garantie LAST deze rechten onverminderd.

Bovenstaande opsomming kan eventueel aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).
