Type de produit	Ouvre-porte de garage résidentiel
Marque	LIFT-MASTER
Modèle	050ACTBLKMC
Alimentation principale	Secteur 120V/60Hz
Batterie de secours	Intégrée (12V, type non spécifié)
Connectivité	Wi-Fi compatible myQ
Nombre max de télécommandes	40 (programmation via bouton LEARN)
Sécurité	Système d'inversion de sécurité + capteurs photoélectriques Protector System
Éclairage intégré	2 ampoules (max 60W chacune, type E26)
Matériaux	Métal et plastique
Température d'utilisation	-20°C à 50°C (estimation standard)
Entretien	Test mensuel du système d'inversion de sécurité
Nettoyage	Chiffon doux, pas de solvants agressifs
Pièces détachées	Carte mère du récepteur, télécommandes, capteurs, batteries
Réparabilité	Remplacement de la carte mère possible (voir notice)
Normes	Conforme UL, FCC
Avertissement	Proposition 65 Californie : contient du plomb

FOIRE AUX QUESTIONS - 050ACTBLKMC LIFT-MASTER

Comment programmer une télécommande ?

Appuyez et relâchez le bouton LEARN sur l'ouvre-porte (le voyant s'allume). Dans les 30 secondes, appuyez et maintenez le bouton de la télécommande jusqu'à ce que les lumières de la porte clignotent. Relâchez. Le code est mémorisé.

Comment régler les limites de course ?

Appuyez sur le bouton de réglage jusqu'à ce que le bouton UP clignote. Utilisez les boutons UP/DOWN pour positionner la porte en haut et en bas souhaités. Appuyez sur réglage pour valider chaque position. Les lumières clignotent deux fois après chaque étape.

Comment tester le système d'inversion de sécurité ?

Placez une planche de 3,8 cm (1 1/2 po) d'épaisseur au centre sous la porte ouverte. Appuyez sur le bouton de fermeture. La porte doit s'inverser automatiquement au contact de l'obstacle.

Que faire si la porte ne s'inverse pas lors du test ?

Répétez la programmation des limites de course (étape 1). Si le test échoue encore, contactez un technicien qualifié. Le système d'inversion est essentiel pour la sécurité.

Comment remplacer la carte mère du récepteur ?

Débranchez l'alimentation et la batterie. Retirez la lentille, déconnectez les fils, retirez les vis et les clips de la carte mère. Installez la nouvelle carte, reconnectez les fils (blanc/blanc-rouge pour porte, blanc/blanc-noir pour capteurs), remontez la lentille et rebranchez.

Que signifient 5 clignotements des lumières ?

Cela indique que la programmation des limites de course n'a pas été enregistrée correctement. Recommencez la procédure de réglage des limites.

Comment connecter l'ouvre-porte à myQ ?

Utilisez le numéro de série myQ situé sur l'étiquette fournie avec l'appareil. Suivez le guide utilisateur myQ pour associer l'ouvre-porte à votre réseau Wi-Fi et à votre compte.

La batterie de secours est-elle remplaçable ?

Oui, la batterie de secours se trouve dans le compartiment de l'ouvre-porte. Portez des gants et des lunettes de protection lors du remplacement. Utilisez une batterie de rechange compatible (type non spécifié, se référer à la notice).

Quand nettoyer l'ouvre-porte de garage ?

Nettoyez régulièrement la poussière avec un chiffon doux. N'utilisez pas de solvants ou de produits abrasifs qui pourraient endommager les composants électroniques.

Que faire si les capteurs de sécurité sont obstrués ?

Vérifiez que les capteurs sont bien alignés et qu'aucun obstacle ne bloque le faisceau. Le témoin lumineux de chaque capteur doit être allumé. Si un capteur est éteint, réajustez-le ou nettoyez les lentilles.

MODE D'EMPLOI 050ACTBLKMC LIFT-MASTER

AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques, dont le plomb, qui sont reconnus par l'État de Californie comme provoquant le cancer, des malformations congénitales ou d'autres problèmes de reproduction. Pour en savoir plus, visitez www.P65Warnings.ca.gov.

1 Avant de commencer

Votre ouverture-porte de garage est munie d'une passerelle située sur la carte mère du récepteur. Après avoir installé la nouvelle carte mère du récepteur, pour ajouter votre ouverture-porte de garage à votre compte myQ, utilisez le numéro de série de myQ situé sur l'étiquette fournie. Les produits illustrés dans les instructions y sont à titre de référence. Votre produit peut être différent.

Avertissement

Pour éviter d'éventuelles BLESSURES GRAVES, voiré FATALES :

• Débranche TOUT l'alimentation électrique et la batterie AVANT d'effectuer TOUT service ou entretien.

Attention

Pour éviter d'endommager le récepteur/ la carte mère, ne touchez PAS le circuit imprimé du récepteur/de la carte mère de remplacement pendant l'installation. Portez TOUJOURS des gants et des lunettes de protection lorsque vous changez la batterie ou que vous travaillez autour du compartiment de la batterie.

1.1 Retirez la lentille de lampe en tirant sur les cotes du dessus de la lentille de lampe et effectuez une rotation de la lentille de lampe vers le bas. Pressez les pinces de la lentille de lampe pour retirer la lentille du panneau d'extrémité.

1.2 Pour conserver vos antigraffiti, placez l'étiquette fournie par vous sur l'étiquette existant sur le panneau d'extrémité de l'ouvre-porte de garage.

1.3 Déconnectez l'alimentation de l'ouvre-porte de garage.

Avertissement : Ce produit peut vous exposer à des produits chimiques, dont le plomb, qui sont reconnus par l'État de Californie comme provoquant le cancer, des malformations congénitales ou d'autres problèmes de reproduction. Pour en savoir plus, visitez www.P65Warnings.ca.gov.

2 Retirez la carte mère du récepteur

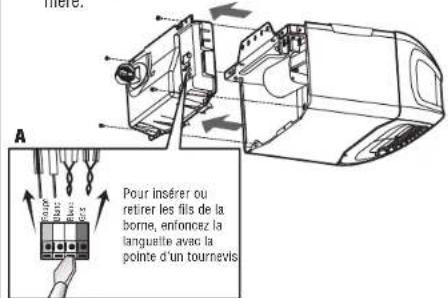

2.1 Déconnectez les fils des bornes à connexion rapide (A). Retirez le panneau d'extrémité du récepteur de la carte mère.

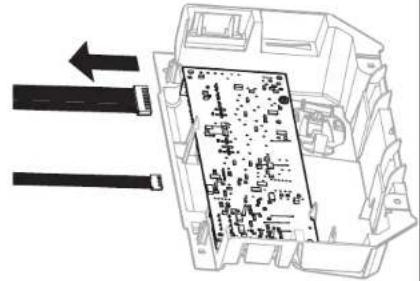

2.2 Débranchez les faisceaux de câble de la carte mère du récepteur. Vous pourriez avoir besoin d'une pince à becs pointus pour retirer le harnais.

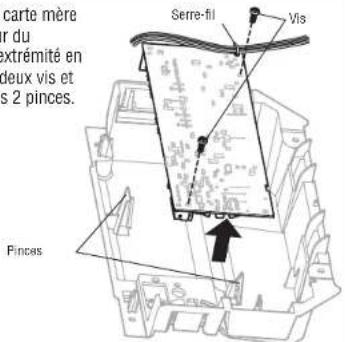

2.3 Retirez la carte mère du récepteur du panneau d'extrémité en dévissant les deux vis et relâchant les 2 pinces.

3 Installez la nouvelle carte mère du récepteur

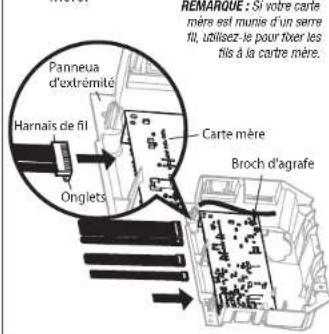

3.1 Connectez les fils du harnais à la nouvelle carte mère du récepteur. Lorsque vous reconnectez les fils du harnais, assurez-vous que les ancrages sur le harnais de fils font face au panneau d'extrémité et non à la carte mère.

3.2 Enfilez les fils de l'antenne dans le panneau d'extremité, par les trous. Enclenchez la carte mère du récepteur en place dans le panneau d'extremité et fixez à l'aide des vis.

REMARQUE: Certains moulinés raccassieront que ces fils d'antenne courte soit placés dans les trappes ou panneau d'adriérisms.

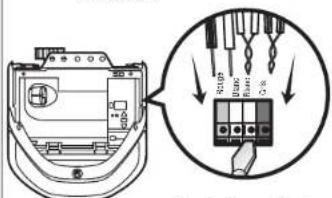

3.3 Insérez le fil à nouveau.

Fils de commande de la porte

• fil blanc dans la borne blanche.
• fil blanc/rouge dans la borne rouge.

Fils du capteur de sécurité :

• fils blancs dans la borne blanche.
• fils blanc/noir dans la

borne grise.

Pour insérer ou referrer les fils de la bonde, enlevez la languette avec la pointe d'un tournevis.

3.4 Installez la lentille de la lampe en alignant les deux charnières et en les enclenchant en place. Reconnectez l'alimentation.

REMARQUE: Lors de l'installation de la lentille de l'anne, assurez-vous que les fils de l'alternée pendent directement vers la bas.

REMARQUE: Pour un fonctionnement sécurité, il est nécessaire d'effectuer un test du système d'inversion de sécurité.

1 Programmez une télécommande en utilisant le bouton LEARN

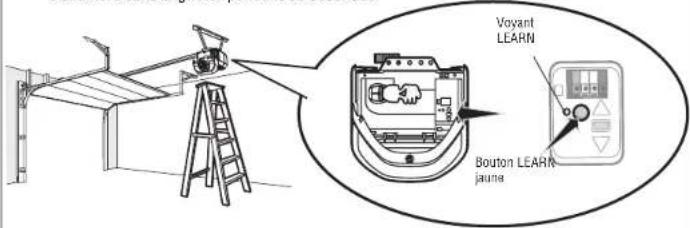

Appuyez et relâchez le bouton LEARN sur l'ouvre-porte de garage. Le voyant LEARN s'allumera sans clignoter pendant 30 secondes.

1.2 Dans les 30 secondes, appuyez sur le bouton de la télécommande et maintenez-le enfoncé.

1.3 Relâchez le bouton lorsque les voyants de la porte de garage clignotent. Le code est appris. Si les ampoules ne sont pas installées, vous entendrez deux clics.

Pour programmer l'ouvre-porte de garage Wi-Fi à votre réseau, consultez ce Guide de l'utilisateur.

Avertissement

Si le capteur d'inversion de sécurité n'est pas installé correctement, les personnes (en particulier les jeunes enfants) peuvent SUBIR DES BLESSURES GRAVES VOIRTE MORTELLES par une porte de garage qui se ferme. - Un réglage incorrect des limites de déplacement de la porte de garage empêchera le bon fonctionnement du système d'inversion de sécurité. - Après réglage, le système d'inversion de sécurité DOIT esté testé. La porte DOIT s'inverser au contact d'un objet d'une hauteur de 3,8 cm (1/2 po) (ou un 2x4 pose à plat) sur le sol.

Pendant la programmation de la course, les boutons flèchés vers le HAUT et le BAS peuvent être utilisés pour déplacer la porte selon les besoins. Les capteurs d'inversion de sécurité seront déconnectés pendant le processus de programmation du déplacement. Pendant la configuration de la force automatique, la porte s'ouvre et se ferme automatiquement.

1.1 Appuyez sur le bouton de réglage et maintenez le bouton enfoncé jusqu'à ce que le bouton fléché vers le HAUT commence à clignoter et/ou qu'un bip se fasse entendre.

Les capteurs d'inversion de sécurité seront déconnectés pendant le processus de programmation du déplacement.

1.2 Appuyez et maintenez le bouton UP (haut) jusqu'à ce que la porte soit dans la position HAUTE souhaitée.

1.3 Lorsque la portes est dans la position HAUTE souhaitee, appuyez et relaeez le bouton de reglage. Les lumières de l'ouvre-porte de garaje clignoteront deux fois et le bouton DOWN (bas) commencerca a clignoter. 1.3 Lorsque la porte est dans la position HAUTE souhaitee, appuyez et relâchez le bouton de réglage. Les lumières de l'ouvre-porte de garage clignoteront deux fois et le bouton DOWN (bas) commencera à clignoter.

1.4 Appuyez et maintenez le bouton DOWN (bas) jusqu'à ce que la porte soit dans la position BASSE souhaitée.

1.5 Lorsque la porte est dans la position BASSE souhaitée, appuyez et relâchez le bouton réglage. Les lumières de l'ouvre-porte de garage clignoteront deux fois. Le programme du déplacement est maintenant terminé. Si les lumières de l'ouvre-porte de garage clignotent 5 fois, la programmation est terminée et les limites de déplacement n'ont pas été régies. Veillez redémarrer le programme de processus de déplacement.

1.6 Ajoutez l'autocollant des étapes sur le bouton jaune programmation.

2 Configuration de la force automatique

Lorsque les positions de montée et de descente ont été réglées manuellement, les capteurs d'inversion de sécurité reconnectent et deviennent opérationnels. L'ouvre-porte entre ensuite dans une opération de détection de force en déplaçant automatiquement la porte pour l'ouvrir et la fermer. L'ouvre-porte de garage émet une alerte sonore et visuelle avant d'ouvrir et de fermer automatiquement la porte. L'ouvre-porte de garage émettra trois bips, confirmant que la configuration de la force automatique s'est déroulée avec succès. Le réglage est terminé. Si vous entendez un long bip après que la porte ait tenté de se déplacer, cela signifie que le réglage de la force automatique ne s'est pas déroulé correctement. Veillez à recommencer à l'étape 1 de Programmez le déplacement.

Avertissement

Si le capteur d'inversion de sécurité n'est pas installé correctement, les personnes (en particulier les jeunes enfants) peuvent SUBIR DES BLESSURES GRAVES VOIR MORTELLES par une porte de garage qui se ferme.

• Le système d'inversion de sécurité DOIT être testé tous les mois.
• Vous DEVEZ tester le système d'inversion de sécurité après TOUT réglage. La porte DOIT s'Inverser au contact d'un objet élevé de 3,8 cm de haut (ou 2x4 posé à plat) sur le sol.

3.1 La porte étant complètement ouverte, placez une planche de 3,8 cm (1 1/2 pouce) (ou un 2x4 à plat) sur le sol, au centre, dessous la porte du garage.

3.2 Appuyez sur le bouton pouvoir de la télécommande pour fermer la porte. La porte DOIT s'inverser lorsqu'elle entre en contact avec la planche.

Si la porte s'arrête mais ne se réouvre pas :

1. Répétez la programmation du déplacement (voir l'été de réglage 1);
2. Repétez le test d'inversion de sécurité.

Si le test continue d'échouer, appelez un technicien qualifié en systèmes de portes.

Avertissement

SI le capteur d'Inversion de sécurité n'est pas installé correctement, les personnes (en particulier les jeunes enfants) peuvent SUBIR DES BLESSURES GRAVES VOIR MORTELLES causées par une porte de garage qu'elle ferme.

4.1 Ouvrez la porte. Placez un obstacle sur le chemin de la porte.

4.2 Appuyez sur le bouton poussoir de la télécommande pour fermer la porte. La porte ne bougera pas de plus de 2,5 cm (1 po).

L'ouvre-porte de garage ne se fermera pas à partir d'une télécommande si le témoin lumineux de l'un ou l'autre des capteurs est éteint (ce qui vous avertit du fait que le capteur est mal aligné ou obstrué).

Si l'ouvre-porte de garage ferme la porte lorsque le capteur d'Inversion de sécurité est obstrué (et que les capteurs ne sont pas à plus de 15 cm [6 po] du sol), appelez un technicien qualifié en systèmes de portes.
