| Type de produit | Autoradio multimédia avec récepteur DAB+ |
| Marque et modèle | Blaupunkt BPA 3022 M |
| Dimensions (base de montage) | 129 (largeur) x 112 (profondeur) x 65 (hauteur) mm |
| Alimentation | 12 V CC, borne négative connectée à la masse |
| Puissance de sortie max. | 4 x 40 W (4 haut-parleurs) |
| Consommation de courant | 10 A (max.) |
| Impédance des haut-parleurs | 4 – 8 ohms |
| Plages radio FM | 87,5 – 108 MHz |
| Plages radio MW | 522 – 1620 kHz |
| Récepteur DAB+ | Oui (DAB1 et DAB2) |
| Bluetooth | Intégré, pour musique et appel (profil A2DP/AVRCP/HFP) |
| Port USB | Lecture MP3/WMA, fonction dossier +/-, recherche de chanson |
| Entrée AUX | AUX IN 1 (prise jack 3,5 mm avant) et AUX IN 2 (RCA arrière) |
| Connecteur HDMI | Entrée avant, sortie arrière (pass-through) |
| Sorties audio | RCA (front, rear, subwoofer, REC OUT) |
| Zones audio | Zone 1 et Zone 2, réglables séparément |
| Réglages sonores | Grave ±10 dB (100 Hz), Aigu ±10 dB (10 kHz) ; P-VOL, BEEP ON/OFF |
| RDS | Affichage nom de station, horloge synchronisée (CT SYNC/INDEP) |
| Télécommande | Infrarouge (IR ON/OFF dans le menu) |
| Entretien et nettoyage | Utiliser un chiffon sec ou légèrement humide ; éviter solvants et abrasifs |
| Sécurité et installation | Installation par professionnel recommandée ; ne pas obstruer les airbags |
| Mise au rebut | Ne pas jeter avec les ordures ménagères ; apporter à un point de collecte |
| Contenu de l'emballage | Station multimédia, télécommande, connecteurs ISO, vis de montage, manuel |
FOIRE AUX QUESTIONS - BPA 3022 M BLAUPUNKT
Questions des utilisateurs sur BPA 3022 M BLAUPUNKT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Autoradio au format PDF gratuitement ! Retrouvez votre notice BPA 3022 M - BLAUPUNKT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BPA 3022 M de la marque BLAUPUNKT.
MODE D'EMPLOI BPA 3022 M BLAUPUNKT
Informations relatives à la sécurité
Cette station multimédia a été fabriquée selon les normes techniques actuellement en vigueur et les principes de sécurité généralement reconnus. Néanmoins, le non-respect des consignes de sécurité contenues dans ce manuel comporte divers risques. Lisez attentivement l'ensemble du manuel avant d'utiliser la station multimédia. Conservez le manuel dans un endroit où il est accessible pour tous les utilisateurs et à tout moment. Si la station multimédia est transmise à un tiers, ce manuel lui doit être également remis. De plus, suivez les instructions des modes d'emploi des appareils connectés à cette station.
Consignes générales de sécurité
Respectez les instructions suivantes pour vous protéger des blessures :
Ne pas modifier ou ouvrir l'appareil.
Usage prévu
La station multimédia est conçue pour être installée et fonctionner dans des véhicules avec une tension d'alimentation de 12V. Les limites de puissance de l'appareil doivent être respectées. Toute réparation et installation doit être effectuée par un professionnel.
Instructions pour l'installation
Vous ne pouvez installer l'appareil vous-même que si vous êtes expérimenté dans l'installation d'autoradios et si vous avez des connaissances en électricité automobile. À cet effet, consultez le schéma de câblage de ce manuel. L'installation de cet appareil ne doit pas gêner ni bloquer le fonctionnement des airbags, des autres dispositifs de sécurité ou des dispositifs de contrôle.
Déclaration de conformité
Blaupunkt Competence Center Car Multimedia - Evo Sales GmbH déclare que cet appareil est conforme aux exigences fondamentales et aux autres dispositions applicables de la directive 2014/53/UE. La déclaration de conformité peut être consultée à l'adresse suivante : www.blaupunkt.com.
Instructions concernant le nettoyage
Les solvants, les produits nettoyants et abrasifs, ainsi que les nettoyants de cockpit et les produits d'entretien des plastiques peuvent contenir des composants qui peuvent endommager la surface de la station multimédia. Pour nettoyer la station multimédia, utilisez uniquement un chiffon sec ou légèrement humide.

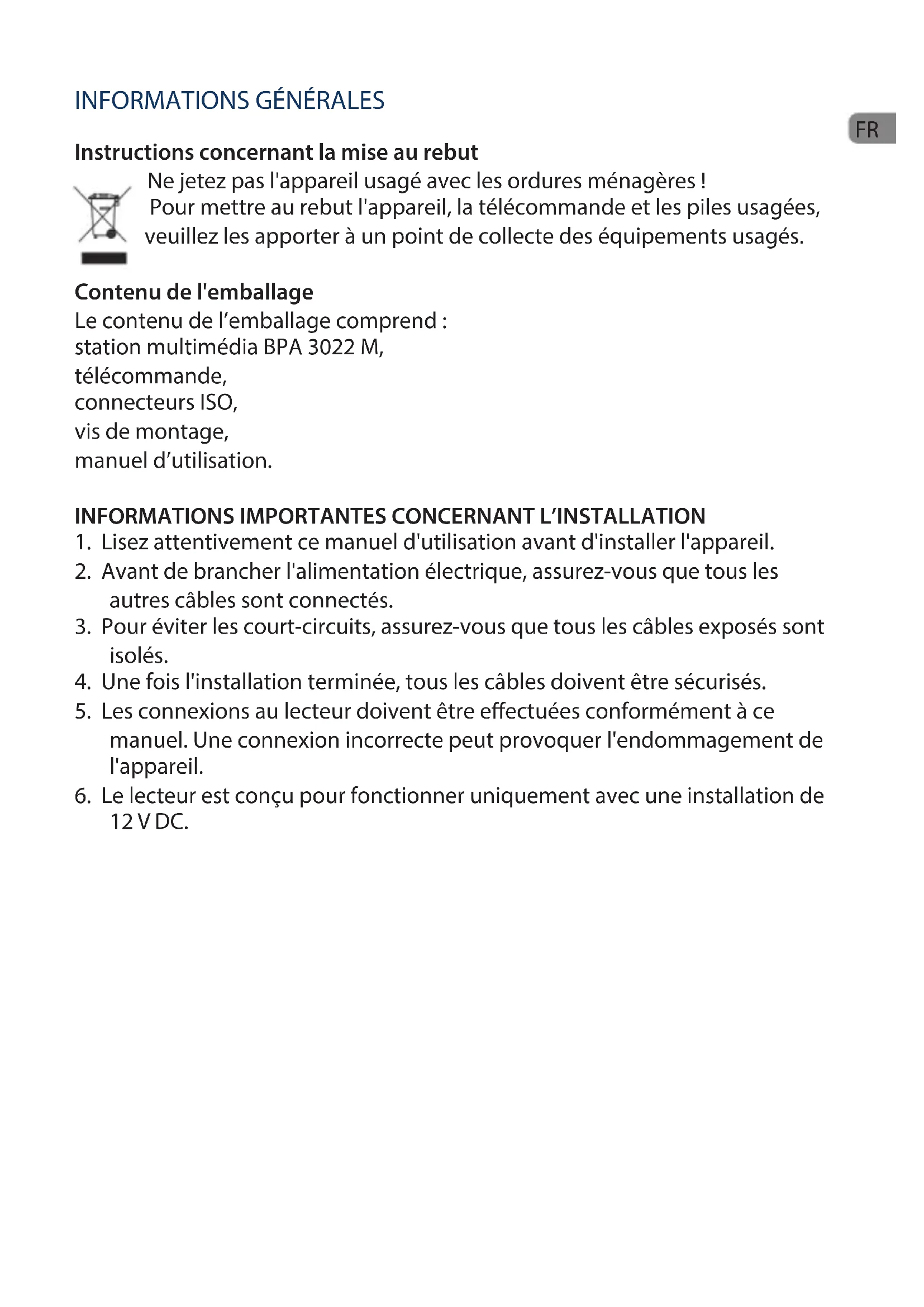

Instructions concernant la mise au rebut
Ne jetez pas l'appareil usagé avec les ordures ménagères !
Pour mettre au rebut l'appareil, la télécommande et les piles usagées, veuillez les apporter à un point de collecte des équipements usagés.
Contenu de l'emballage
Le contenu de l'emballage comprend :
station multimédia BPA 3022 M,
télécommande,
connecteurs ISO,
vis de montage,
manuel d'utilisation.
Informations importantes concernant l'installation
- Lisez attentivement ce manuel d'utilisation avant d'installer l'appareil.
- Avant de brancher l'alimentation électrique, assurez-vous que tous les autres câbles sont connectés.
- Pour éviter les court-circuits, assurez-vous que tous les câbles exposés sont isolés.
- Une fois l'installation terminée, tous les câbles doivent être sécurisés.
- Les connexions au lecteur doivent être effectuées conformément à ce manuel. Une connexion incorrecte peut provoquer l'endommagement de l'appareil.
- Le lecteur est conçu pour fonctionner uniquement avec une installation de 12 V DC.
Démontage de l'appareil
- Démontez l'appareil.
- Démontez le cadre de finition extérieur.
Remarque concernant le HDMI :
Utilisez un câble HDMI de bonne qualité.
La longueur totale (avant et arrière) ne doit pas dépasser 12 pieds.

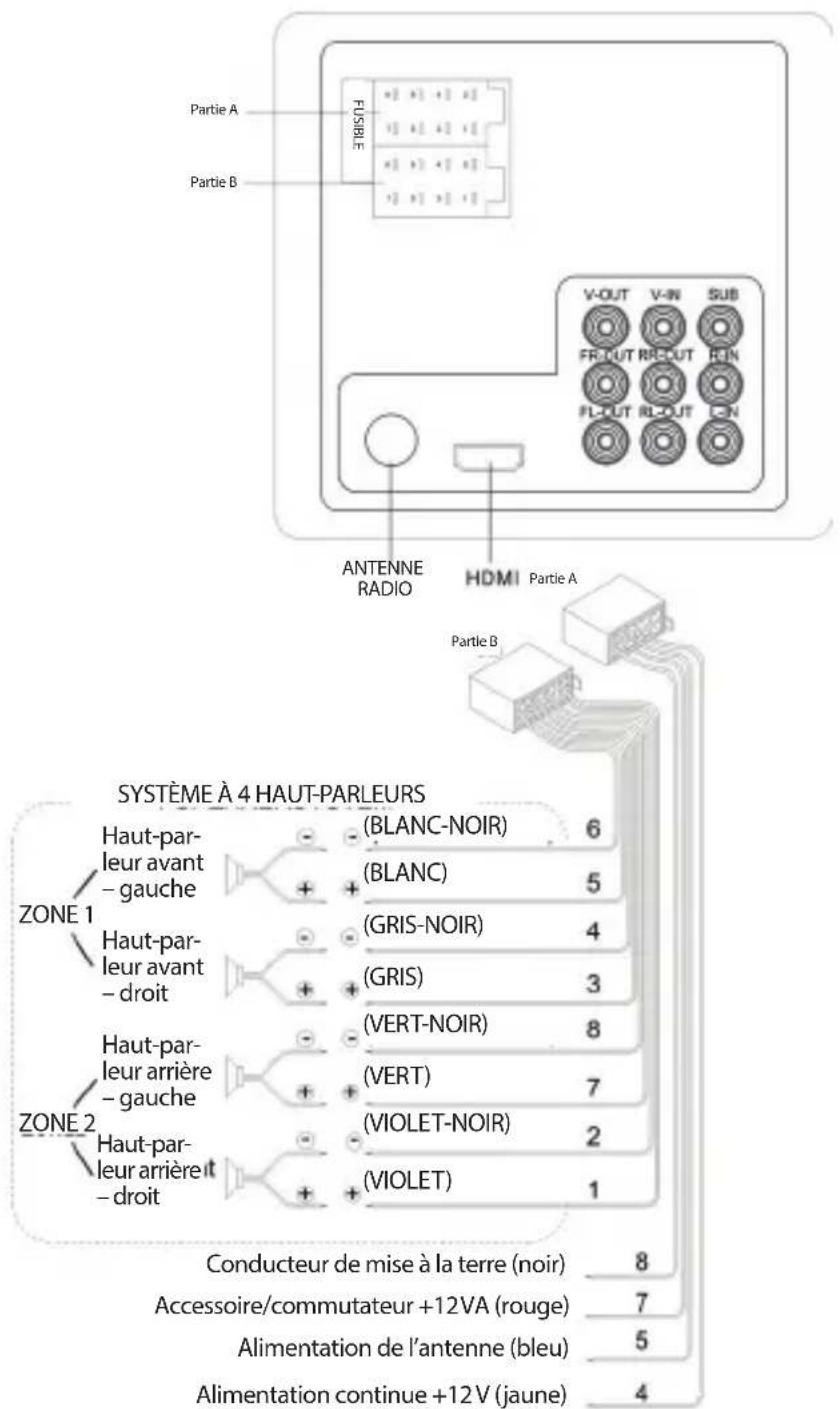

Connexion des câbles
- Ne connectez pas la borne de la batterie avant que le lecteur ne soit complètement installé.
- Assurez-vous que le fil jaune est connecté au pôle positif (+) de la batterie.
- Lorsque vous remplacez le fusible, assurez-vous que les paramètres du nouveau fusible sont les mêmes.
- L'utilisation de haut-parleurs de bonne qualité avec une impédance de 4–8 ohms permettra de tirer le meilleur parti de l'appareil.
Activation/désactivation de l'appareil et de la fonction de mise en sourdine
Pour allumer l'appareil, appuyez sur le bouton rotatif / MUTE. Pour activer ou désactiver la fonction de mise en sourdine, appuyez brièvement sur le bouton lorsque l'appareil est allumé. Appuyez sur ce bouton et maintenez-le enfoncé pour éteindre l'appareil.
Réglage du volume et menu de configuration
Appuyez sur la touche SRC/MENU et maintenez-la enfoncée pour accéder au menu illustré ci-dessous :
À chaque position, tournez le bouton VOL pour la régler.
Infrarouge (on/off) :
INFRAROUGE ON : L'appareil peut être mis en marche à l'aide de la télécommande à infrarouge.
Le système est alors en mode de haute consommation d'énergie.
INFRAROUGE OFF : L'appareil ne peut pas être mis en marche à l'aide de la télécommande à infrarouge.
Le système est en mode de faible consommation d'énergie.
CT INDEP : L'horloge fonctionne indépendamment.
CT SYNC : L'horloge sera synchronisée avec l'heure de la station RDS réceptionnée.
Remarque : Lorsque l'horloge est réglée dans le menu, la fonction CT est automatiquement réglée sur le mode INDEP (fonctionnement indépendant).
BEEP (ON/OFF) : Permet d'activer/désactiver le signal sonore lorsque les touches sont enfoncées.
P-VOL : Permet de régler le volume à la mise en marche. Si le niveau de volume à l'arrêt est inférieur au niveau P-VOL, l'appareil règle le niveau de volume sur le volume à l'arrêt lorsqu'il est mis en marche.
Si le niveau de volume à l'arrêt est supérieur au niveau P-VOL, le volume sera réinitialisé sur les valeurs P-VOL à la mise en marche.
Recherche de haut-parleurs bluetooth
Après avoir enfoncé la touche BT, l'écran affiche « SEARCH... » [recherche]. Un instant plus tard, le nom de votre appareil Bluetooth s'affiche. Pour afficher l'appareil suivant, tournez le bouton VOL. Une fois que le nom du haut-parleur Bluetooth souhaité s'affiche sur l'écran LCD, appuyez sur le bouton VOL pour associer l'appareil. Une fois le jumelage terminé, l'écran affiche le message « BOX ON ».
Consigne importante : Malgré de nombreux tests effectués avec divers dispositifs Bluetooth, la compatibilité avec tous les dispositifs Bluetooth disponibles sur le marché ne peut être garantie.
Transmission du signal au haut-parleur bluetooth
Appuyez brièvement sur la touche BT pour arrêter/initier le transfert du signal vers le haut-parleur Bluetooth. L'écran affiche le message « BOX OFF/ON ».
Remarque : Bien que Blaupunkt vérifie soigneusement la compatibilité des différents haut-parleurs Bluetooth, un fonctionnement sans faille ne peut être garanti avec tous les modèles du marché.
Fonctionnement des zones 1 et 2
Appuyez brièvement sur la touche Zone 1 (ou Zone 2) pour activer ou désactiver le son de la Zone 1 (ou de la Zone 2).
Maintenez la touche Zone 1 (ou Zone 2) enfoncée pour couper le son de la Zone 1 (ou de la Zone 2). Appuyez à nouveau sur la touche pour rétablir le son.
Priorité des informations ou de l'horloge
Appuyez brièvement sur la touche DIS pour modifier la priorité de l'horloge ou la priorité des informations.
Remarque : En mode FM, lorsque vous recevez des stations RDS, appuyez brièvement sur la touche DIS pour afficher NOM DE STATION/HORLOGE/FRÉQUENCE.
Réglage de l'horloge
Sélectionnez CLK HH/CLK MM dans le menu. Tournez le bouton VOL pour régler les heures / les minutes.
Fonctionnement du casque d'écoute
Une prise pour casque d'écoute de 3,5 mm se trouve sur le panneau avant. Il adopte les paramètres de fonctionnement de la Zone 1.
Réception des stations de radio
Appuyez sur la touche SRC/MENU pour sélectionner un mode parmi FM1->FM2->MW.
Appuyez brièvement sur la touche ▶▶/◀◀ pour recevoir la station de radio souhaitée.
Maintenez la touche ▶▶/◀◀ enfoncée pour régler manuellement la fréquence.
Mémorisation manuelle des stations et accès aux stations mémorisées
Réception de la station souhaitée. Appuyez sur les touches numériques (1-6) et maintenez-les enfoncées pendant 2 secondes. La station actuelle sera mise en mémoire pour la touche numérique correspondante. Appuyez brièvement sur la touche de la station préréglée (1-6) pour écouter directement le signal de diffusion de cette station mémorisée pour la touche assignée.
Fonctionnement DAB
Appuyez sur la touche SRC/MENU pour basculer la source entre DAB1 et DAB2.
Sélection d'une station
Appuyez sur la touche ▶ / ◀ pour sélectionner la station suivante/précédente.
Mémorisation manuelle des stations et accès aux stations mémorisées
Lorsque la fréquence de la station souhaitée est réglée, appuyez sur l'une des touches numérotées de 1 à 6 pendant 2 secondes pour mémoriser cette station sous le numéro correspondant. Appuyez brièvement sur la touche de la station préréglée (1–6) pour écouter directement le signal de diffusion de cette station mémorisée pour la touche assignée.
Utilisation du PORT USB
Lorsqu'un lecteur USB est connecté à l'appareil, ce dernier lit automatiquement les fichiers MP3/WMA. Si un lecteur USB a déjà été connecté à l'appareil, appuyez brièvement sur la touche SRC/MENU jusqu'à ce que l'écran du mode USB apparaisse.
Sélection d'un fichier
Appuyez sur la touche ▶▶/ ◀◀ pour passer au fichier suivant/précédent. Appuyez sur la touche ▶▶/ ◀◀ pour faire défiler rapidement vers l'avant et vers l'arrière.
Lecture/pause
Appuyez sur la touche 1 ▶ pour mettre en pause/lire un fichier.
Fonction de lecture en boucle
Appuyez sur la touche 3 RPT pour sélectionner la fonction de lecture en boucle. RPT ONE/RPT FOLD/RPT ALL (par défaut)
RPT ONE : Lecture en boucle d'un seul fichier.
RPT FOLD : Lecture en boucle de tous les fichiers d'un dossier.
RPT ALL : Lecture en boucle de tous les fichiers.
Appuyez sur la touche 4 RDM pour activer ou désactiver la fonction de lecture aléatoire.
RDM ON : Lecture aléatoire de tous les fichiers.
RDM OFF : Fonction de lecture aléatoire.
Fonction dossier +/-
Appuyez sur la touche DIR+/DIR- pour sélectionner le dossier suivant/précédent à lire.
Recherche d'une chanson
Après avoir enfoncé la touche 🕒, l'écran affichera « NUM 0000 ». En tournant le bouton VOL (ou en saisissant directement un numéro), sélectionnez un numéro, puis appuyez sur VOL pour lancer la lecture. Veuillez noter que 7/8/9/0 signifie : BT = 7, ◀◀ = 8, ▶▶ = 9, DIS = 0.
Utilisation de la prise aux IN 1/2
Sur le panneau avant, la prise AUX IN 1 est un jack de 3,5 mm. La prise AUX IN 2 pour RCA est située à l'arrière de l'appareil. En appuyant sur la touche SRC/MENU, on peut passer en mode AUX IN1 (2) lorsque le signal audio est connecté à l'appareil.
Jumelage des appareils
Sélectionnez la position Bluetooth et recherchez le périphérique Bluetooth sur votre téléphone. La position « BLAUPUNKT » devrait apparaître dans la liste; sélectionnez « BLAUPUNKT », puis entrez le mot de passe « 0000 » si un message demandant un mot de passe s'affiche. Une fois le jumelage terminé, l'écran affiche « BT ».
Audio bluetooth
Appuyez sur la touche SRC/MENU pour passer en mode BT MUSIC. L'appareil réproduira automatiquement la musique de votre téléphone. Appuyez sur la touche ▶■■ pour mettre en pause/en lecture une piste.
Appuyez sur la touche ▶▶/ ◀◀ pour sélectionner la piste suivante/précédente.
Utilisation de la prise HDMI
La prise HDMI avant va vers la prise HDMI arrière. La lecture à l'aide de HDMI n'est pas affectée.
Connecteurs RCA v-in et v-out
À l'arrière de l'appareil, le connecteur V-IN va vers le connecteur V-OUT.
Télécommande
La télécommande peut être utilisée lorsque l'option IR est activée dans le menu.
OFF : Mise en marche et arrêt de l'appareil.
VOL+ : Augmenter le volume
VOL- : Réduire le volume
1 : Activation/désactivation du mode sourdine de la Zone 1
2 : Activation/désactivation du mode sourdine de la Zone 2
INFORMATIONS GÉNÉRALES
Exigences concernant l'alimentation : 12 V DC, borne négative connectée à la terre Dimensions de la base de montage : 129 (larg.) x 112 (long.) x 65 (ép.)
Paramètres de tonalité
| - | Basse (à 100 Hz) | : ±10 dB |
| - | Haute (à 100 Hz) | : ±10 dB |
| Puissance de sortie maximale | : 4 x 40 W | |
| Consommation de courant | : 10 A (max.) | |
RADIO
| Plage de fréquences | de 87,5 à 108 MHz | de 522 à 1620 KHz |
| IF | 10,7 MHz | 450 KHz |
| Sensibilité | 4 μV (S/N = 30 dB) | 36 dBuV (S/N = 20 dB) |
| Séparation des canaux stéréo | >25 dB | / |
| de 87,5 à 108 MHz | de 522 à 1620 KHz |
| 10,7 MHz | 450 KHz |
| 4 μV (S/N = 30 dB) | 36 dBuV (S/N = 20 dB) |
| >25 dB | / |
RÉSOLUTION DES PROBLÈMES
| Problème | Cause | Solution |
| Absence d'alimentation électrique | Le contact du véhicule n'a pas été activé. | Tournez la clé de contact sur la position « ACC » si l'alimentation a été connectée au circuit auxiliaire du véhicule et que le moteur n'a pas été démarré. |
| Fusible défectueux. | Remplacez le fusible. | |
| Absence de son | Volume réglé au minimum | Réglez le volume au niveau souhaité. |
| Le câblage n'est pas correctement connecté. | Vérifiez les connexions des câbles. | |
| Les boutons de commande de l'appareil ne fonctionnent pas. | Le micro-ordinateur intégré fonctionne mal en raison d'interférences. | Appuyez sur la touche reset. |
| La radio ne fonctionne pas. La fonction de sélection automatique des stations ne fonctionne pas. | Le câble d'antenne n'est pas connecté. | Connectez le câble d'antenne avec précaution. |
| L'intensité du signal est trop faible. | Sélectionnez la station manuellement. | |
| La reproduction de la musique à partir de l'application musicale de votre téléphone n'est pas possible. | L'appareil est jumelé avec un autre téléphone mobile. | 1 ) Désactivez la fonction Bluetooth sur l'autre téléphone.2 ) Quittez l'application et relancez-la. |
Dimensions de la montagebasis : 129 (b) x 112 (d) x 65 (h) Toon instellingen
