MANUALE UTENTE BPA 3022 M BLAUPUNKT

Indicazioni sulla sicurezza Questa stazione multimediale è stata prodotta in conformità agli standard attuali di evoluzione tecnologica e alle norme di sicurezza comunemente riconosciute. Tuttavia, l’inosservanza delle informazioni sulla sicurezza contenute nel presente manuale comporta diversi rischi. Prima di utilizzare la stazione multimediale leggere attentamente il presente manuale per intero. Conservare il manuale in un luogo accessibile a tutti gli utenti in qualsiasi momento. In caso di cessione della stazione multimediale a terzi, includere il presente manuale. Inoltre, bisogna rispettare le indicazioni contenute nei manuali d’uso dei dispositivi collegati a questa stazione multimediale. Informazioni generali sulla sicurezza Osservare le seguenti indicazioni per proteggersi da eventuali lesioni: Non modicare o aprire il dispositivo. Uso previsto La stazione multimediale è progettata per essere installata e utilizzata su veicoli con impianto di alimentazione con una tensione di 12 V. È necessario rispettare i limiti di potenza del dispositivo. L’esecuzione di una qualsiasi riparazione e installazione deve essere adata ad un professionista. Istruzioni di installazione È possibile installare il dispositivo da soli se si è esperti nell’installazione di autoradio e se si ha una conoscenza delle tematiche relative agli impianti elettrici per automobili. A tal ne consultare lo schema di cablaggio presente in questo manuale. Il dispositivo deve essere installato in modo da non interferire o bloccare il funzionamento degli airbag, altri dispositivi di sicurezza e/o comandi. Dichiarazione di conformità Blaupunkt Competence Center Car Multimedia – Evo Sales GmbH dichiara che il presente dispositivo è conforme ai requisiti essenziali ed alle restanti disposizio- ni pertinenti della Direttiva 2014/53/UE. La dichiarazione di conformità è reperibile sul sito www.blaupunkt.com. Consigli in materia di pulizia Solventi, detergenti e prodotti abrasivi, così come spray per cruscotti e prodotti per la cura della plastica, possono contenere sostanze in grado di danneggiare la supercie della stazione multimediale. Per la pulizia della stazione multimedi- ale utilizzare solo un panno asciutto o leggermente umido. Istruzioni per lo smaltimento Non smaltire il dispositivo usurato insieme ai riuti domestici! Per smaltire il dispositivo, il telecomando e le batterie consumate, portarli in un centro di raccolta per apparecchiature usate. Fornitura La fornitura include: stazione multimediale BPA 3022 M, telecomando, connettori ISO, viti di montaggio, manuale d’uso.

INFORMAZIONI IMPORTANTI SULL’INSTALLAZIONE

1. Leggere attentamente il manuale d’uso prima di installare il dispositivo.

2. Prima di collegare l’alimentazione assicurarsi che tutti gli altri cavi siano

3. Per evitare cortocircuiti, assicurarsi che tutti i cavi esposti siano isolati.

4. Una volta completata l’installazione, ssare tutti i cavi.

5. I collegamenti al lettore devono essere eettuati in conformità con il

presente manuale d’uso. Un collegamento errato può causare danni al dispositivo.

6. Il lettore è progettato per funzionare solo con un impianto a 12 V CC.

1. Smontare il dispositivo.

2. Smontare la cornice esterna di rinitura.

Avvertenze relative al cavo HDM: Utilizzare un cavo HDMI di buona qualità. La lunghezza complessiva (fronte e retro) non deve superare i 12 piedi.

COLLEGAMENTO DEI CAVI

1. Il lettore può essere utilizzato solo a +12 V CC.

2. Non collegare il terminale della batteria nché il lettore non sarà completa-

3. Assicurarsi che il cavo giallo sia collegato al polo positivo (+) della batteria.

4. Quando si sostituisce il fusibile, accertarsi che i parametri del nuovo fusibile

5. Utilizzando gli altoparlanti di buona qualità con un’impedenza di 4-8 ohm si

può ottenere il funzionamento migliore del dispositivo.

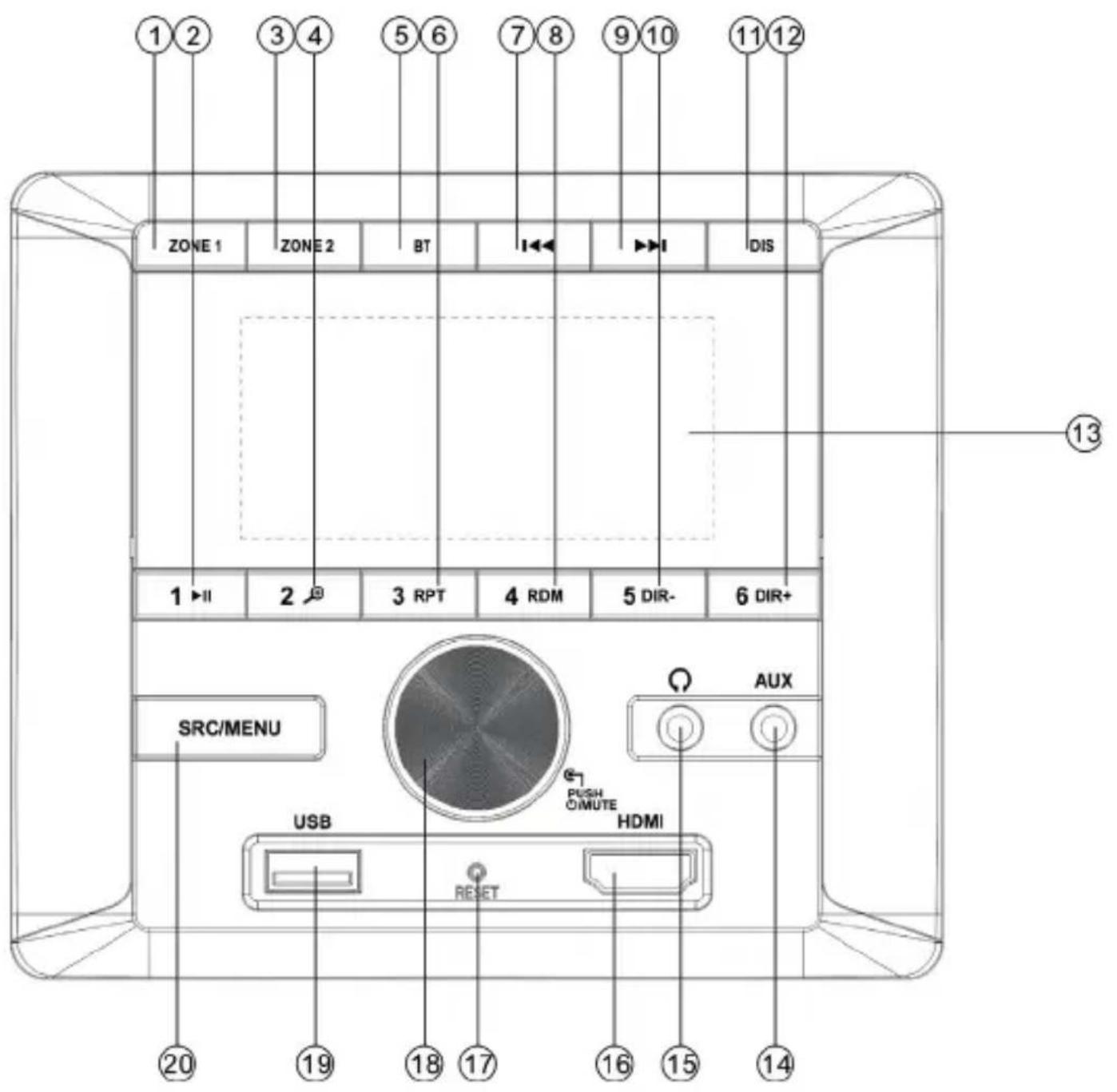

Ricezione delle stazioni radio Premere il tasto SRC/MENU per selezionare una modalità tra FM1->FM2->MW. Premere brevemente il tasto / per ricevere la stazione radio desiderata. Premere e tenere premuto il tasto / per sintonizzare manualmente la frequenza. Memorizzazione manuale della stazione e richiamo delle stazioni memorizzate Ricezione della stazione desiderata. Premere e tenere premuto per 2 secondi uno dei tasti di memorizzazione (1–6). La stazione corrente verrà memorizzata su un determinato tasto numerico. Premere brevemente il tasto della stazione programma- ta (1–6) per ascoltare direttamente il segnale trasmesso da questa stazione e memorizzato sul tasto assegnato.

Premere il tasto SRC/MENU per commutare la sorgente tra DAB1 o DAB2. Selezione della stazione Premere il tasto / per selezionare la stazione successiva/precedente. Memorizzazione manuale della stazione e richiamo delle stazioni memorizzate Quando è impostata la frequenza della stazione desiderata, tenere premuto per 2 secondi uno dei tasti da 1 a 6 per memorizzare la stazione sul numero corrisponden- te. Premere brevemente il tasto della stazione programmata (1–6) per ascoltare direttamente il segnale trasmesso da questa stazione e memorizzato sul tasto assegnato.

Dopo aver collegato al dispositivo una chiavetta USB, il dispositivo riproduce automaticamente i le MP3/WMA. Se al dispositivo è già stata collegata una chiavetta USB, premere brevemente il tastoSRC/MENU no a visualizzare la schermata della modalità USB. Selezione del le Premere il tasto / per passare al le successivo/precedente. Premere il tasto / per scorrere velocemente in avanti o indietro. Riproduzione/pausa Premere il tasto 1 per mettere in pausa/riprodurre un le. Funzione di riproduzione in loop Premere il tasto 3 RPT per selezionare la funzione di riproduzione in loop. RPT ONE/RPT FOLD/RPT ALL (predenito) RPT ONE: Riproduzione di un singolo le in loop. RPT FOLD: Riproduzione in loop di tutti i le di una cartella. RPT ALL: Riproduzione di tutti i le in loop. RANDOM Premere il tasto 4 RDM per attivare o disattivare la funzione di riproduzione casuale. RDM On: Riproduzione casuale di tutti i le. RDM O: Disattivazione della funzione di riproduzione casuale. Funzione cartella +/- Premere il tasto DIR+/DIR- per selezionare la cartella successiva/precedente da riprodurre. Ricerca di una canzone Tenendo premuto il tasto , verrà visualizzato il messaggio “NUM 0000”. Ruotando la manopola VOL (o inserendo direttamente il numero), selezionare il numero, quindi premere VOL per riprodurre. Tenere presente che per 7/8/9/0 si intendono: BT = 7, = 8, = 9, DIS = 0.

UTILIZZO DELLA PRESA AUX 1/2

La presa AUX IN 1 presente sul pannello anteriore è un jack da 3,5 mm. La presa AUX IN 2 per RCA si trova invece sul retro del dispositivo. Premendo il tasto SRC/MENU si passa alla modalità AUX IN1 (2) quando il segnale audio è collegato al dispositivo.

UTILIZZO DEL BLUETOOTH

Accoppiamento dei dispositivi Selezionare sullo smartphone la voce Bluetooth e cercare il dispositivo Bluetooth. Nell’elenco dovrebbe comparire la voce “BLAUPUNKT”; selezionare “BLAUPUNKT” e se viene visualizzato un messaggio che richiede l’inserimento della password, inserire “0000”. Quando l'accoppiamento è correttamente terminato, sul display verrà visualizzato il simbolo BT. Audio del Bluetooth Premere il tasto SRC/MENU per passare alla modalità BT MUSIC. Il dispositivo riprodurrà automaticamente un brano dal cellulare. Premere il tasto per mettere in pausa/riprodurre un brano. Premere il tasto / per selezionare il brano successivo/precedente.

USO DELLA PRESA HDMI

La presa anteriore HDMI va alla presa HDMI posteriore. Questo non incide sulla riproduzione tramite HDMI. Connettori RCA V-IN e V-OUT Sul retro del dispositivo, il connettore V-IN va al connettore V-OUT. TELECOMANDO Il telecomando può essere utilizzato quando l’opzione IR nel menu è impostata su ON. OFF: Accensione e spegnimento del dispositivo. VOL+: Aumentare il volume VOL-: Abbassare il volume 1 : Accensione/spegnimento della funzione di silenziamento della Zona 1 2 : Accensione/spegnimento della funzione di silenziamento della Zona 2 Per le altre operazioni, leggere le istruzioni sopra riportate. INFORMAZIONI GENERALI Requisiti inerenti all’alimentazione : Corrente continua a 12V, terminale negativo collegato a massa Dimensioni della base di montaggio : 129 (largh.) x 112 (prof.) x 65 (alt.) Impostazioni del tono - Toni bassi (a 100 Hz) : ±10 dB - Toni alti (a 100 Hz) : ±10 dB Potenza massima in uscita : 4 × 40 W Consumo di corrente : 10 A (max)

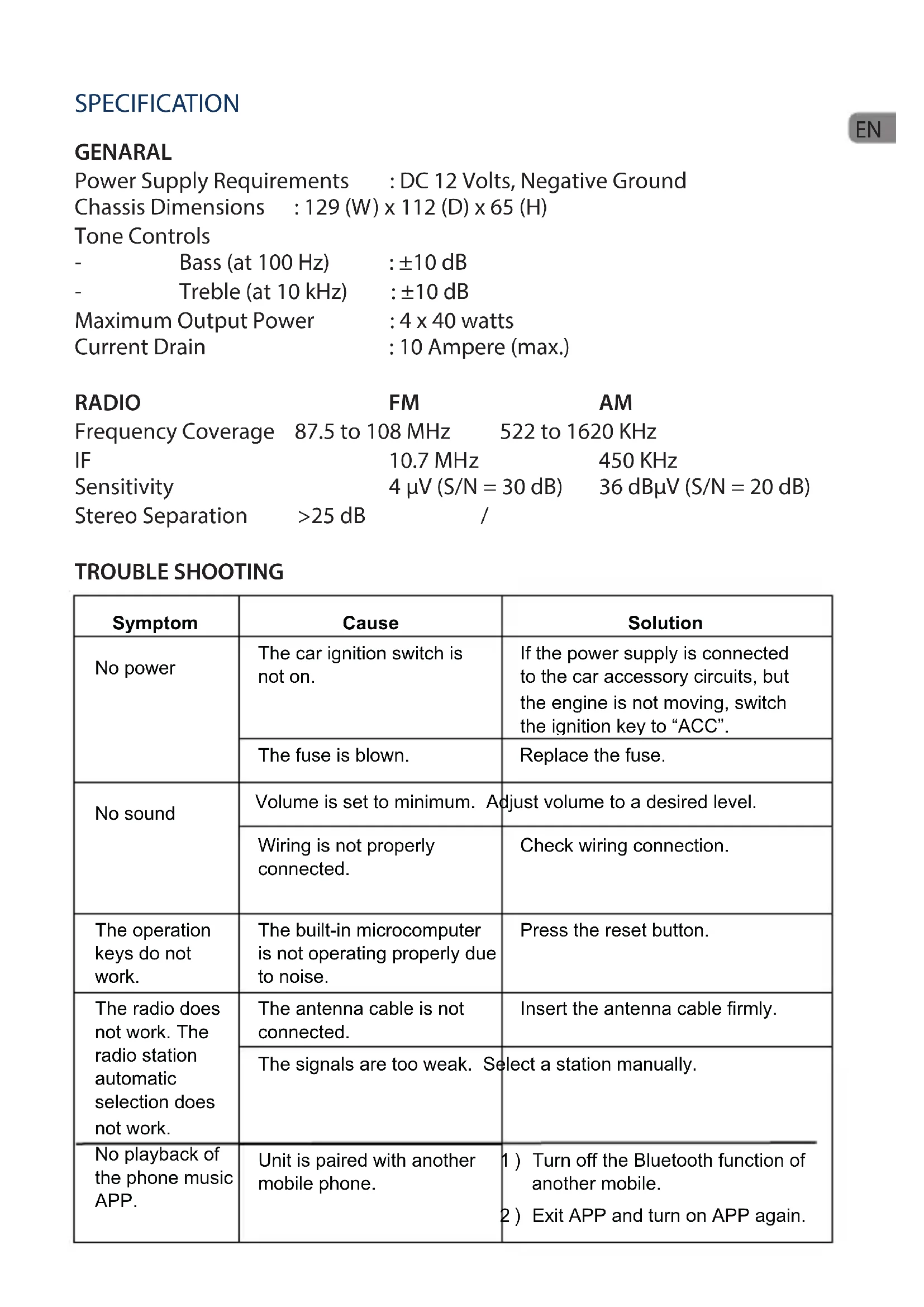

Frequency Coverage 87.5 to 108 MHz 522 to 1620 KHz IF 10.7 MHz 450 KHz Sensitivity 4 µV (S/N = 30 dB) 36 dBµV (S/N = 20 dB) Stereo Separation >25 dB / TROUBLE SHOOTING Indicazioni sulla sicurezza Questa stazione multimediale è stata prodotta in conformità agli standard attuali di evoluzione tecnologica e alle norme di sicurezza comunemente riconosciute. Tuttavia, l’inosservanza delle informazioni sulla sicurezza contenute nel presente manuale comporta diversi rischi. Prima di utilizzare la stazione multimediale leggere attentamente il presente manuale per intero. Conservare il manuale in un luogo accessibile a tutti gli utenti in qualsiasi momento. In caso di cessione della stazione multimediale a terzi, includere il presente manuale. Inoltre, bisogna rispettare le indicazioni contenute nei manuali d’uso dei dispositivi collegati a questa stazione multimediale. Informazioni generali sulla sicurezza Osservare le seguenti indicazioni per proteggersi da eventuali lesioni: Non modicare o aprire il dispositivo. Uso previsto La stazione multimediale è progettata per essere installata e utilizzata su veicoli con impianto di alimentazione con una tensione di 12 V. È necessario rispettare i limiti di potenza del dispositivo. L’esecuzione di una qualsiasi riparazione e installazione deve essere adata ad un professionista. Istruzioni di installazione È possibile installare il dispositivo da soli se si è esperti nell’installazione di autoradio e se si ha una conoscenza delle tematiche relative agli impianti elettrici per automobili. A tal ne consultare lo schema di cablaggio presente in questo manuale. Il dispositivo deve essere installato in modo da non interferire o bloccare il funzionamento degli airbag, altri dispositivi di sicurezza e/o comandi. Dichiarazione di conformità Blaupunkt Competence Center Car Multimedia – Evo Sales GmbH dichiara che il presente dispositivo è conforme ai requisiti essenziali ed alle restanti disposizio- ni pertinenti della Direttiva 2014/53/UE. La dichiarazione di conformità è reperibile sul sito www.blaupunkt.com. Consigli in materia di pulizia Solventi, detergenti e prodotti abrasivi, così come spray per cruscotti e prodotti per la cura della plastica, possono contenere sostanze in grado di danneggiare la supercie della stazione multimediale. Per la pulizia della stazione multimedi- ale utilizzare solo un panno asciutto o leggermente umido. Istruzioni per lo smaltimento Non smaltire il dispositivo usurato insieme ai riuti domestici! Per smaltire il dispositivo, il telecomando e le batterie consumate, portarli in un centro di raccolta per apparecchiature usate. Fornitura La fornitura include: stazione multimediale BPA 3022 M, telecomando, connettori ISO, viti di montaggio, manuale d’uso.

INFORMAZIONI IMPORTANTI SULL’INSTALLAZIONE

1. Leggere attentamente il manuale d’uso prima di installare il dispositivo.

2. Prima di collegare l’alimentazione assicurarsi che tutti gli altri cavi siano

3. Per evitare cortocircuiti, assicurarsi che tutti i cavi esposti siano isolati.

4. Una volta completata l’installazione, ssare tutti i cavi.

5. I collegamenti al lettore devono essere eettuati in conformità con il

presente manuale d’uso. Un collegamento errato può causare danni al dispositivo.

6. Il lettore è progettato per funzionare solo con un impianto a 12 V CC.

INFORMAZIONI GENERALI

1. Smontare il dispositivo.

2. Smontare la cornice esterna di rinitura.

Avvertenze relative al cavo HDM: Utilizzare un cavo HDMI di buona qualità. La lunghezza complessiva (fronte e retro) non deve superare i 12 piedi.

COLLEGAMENTO DEI CAVI

1. Il lettore può essere utilizzato solo a +12 V CC.

2. Non collegare il terminale della batteria nché il lettore non sarà completa-

3. Assicurarsi che il cavo giallo sia collegato al polo positivo (+) della batteria.

4. Quando si sostituisce il fusibile, accertarsi che i parametri del nuovo fusibile

5. Utilizzando gli altoparlanti di buona qualità con un’impedenza di 4-8 ohm si

può ottenere il funzionamento migliore del dispositivo.

UTILIZZO DELLA PRESA AUX 1/2

UTILIZZO DEL BLUETOOTH

USO DELLA PRESA HDMI

Intervallo di frequenza da 87,5 a 108 MHz da 522 a 1620 KHz IF 10.7 MHz 450 KHz Sensibilità 4 µV (S/N = 30 dB) 36 dBµV (S/N = 20 dB) Separazione dei canali stereo >25 dB /

INFORMAZIONI IMPORTANTI SULL’INSTALLAZIONE

1. Leggere attentamente il manuale d’uso prima di installare il dispositivo.

2. Prima di collegare l’alimentazione assicurarsi che tutti gli altri cavi siano

3. Per evitare cortocircuiti, assicurarsi che tutti i cavi esposti siano isolati.

4. Una volta completata l’installazione, ssare tutti i cavi.

5. I collegamenti al lettore devono essere eettuati in conformità con il

presente manuale d’uso. Un collegamento errato può causare danni al dispositivo.

6. Il lettore è progettato per funzionare solo con un impianto a 12 V CC.

INFORMAZIONI GENERALI

1. Smontare il dispositivo.

2. Smontare la cornice esterna di rinitura.

Avvertenze relative al cavo HDM: Utilizzare un cavo HDMI di buona qualità. La lunghezza complessiva (fronte e retro) non deve superare i 12 piedi.

COLLEGAMENTO DEI CAVI

1. Il lettore può essere utilizzato solo a +12 V CC.

2. Non collegare il terminale della batteria nché il lettore non sarà completa-

3. Assicurarsi che il cavo giallo sia collegato al polo positivo (+) della batteria.

4. Quando si sostituisce il fusibile, accertarsi che i parametri del nuovo fusibile

5. Utilizzando gli altoparlanti di buona qualità con un’impedenza di 4-8 ohm si

può ottenere il funzionamento migliore del dispositivo.

UTILIZZO DELLA PRESA AUX 1/2

UTILIZZO DEL BLUETOOTH

USO DELLA PRESA HDMI

Intervallo di frequenza da 87,5 a 108 MHz da 522 a 1620 KHz IF 10.7 MHz 450 KHz Sensibilità 4 µV (S/N = 30 dB) 36 dBµV (S/N = 20 dB) Separazione dei canali stereo >25 dB /

INFORMAZIONI IMPORTANTI SULL’INSTALLAZIONE

1. Leggere attentamente il manuale d’uso prima di installare il dispositivo.

2. Prima di collegare l’alimentazione assicurarsi che tutti gli altri cavi siano

3. Per evitare cortocircuiti, assicurarsi che tutti i cavi esposti siano isolati.

4. Una volta completata l’installazione, ssare tutti i cavi.

5. I collegamenti al lettore devono essere eettuati in conformità con il

presente manuale d’uso. Un collegamento errato può causare danni al dispositivo.

6. Il lettore è progettato per funzionare solo con un impianto a 12 V CC.

1. Smontare il dispositivo.

2. Smontare la cornice esterna di rinitura.

Avvertenze relative al cavo HDM: Utilizzare un cavo HDMI di buona qualità. La lunghezza complessiva (fronte e retro) non deve superare i 12 piedi. INFORMAZIONI GENERALI

COLLEGAMENTO DEI CAVI

1. Il lettore può essere utilizzato solo a +12 V CC.

2. Non collegare il terminale della batteria nché il lettore non sarà completa-

3. Assicurarsi che il cavo giallo sia collegato al polo positivo (+) della batteria.

4. Quando si sostituisce il fusibile, accertarsi che i parametri del nuovo fusibile

5. Utilizzando gli altoparlanti di buona qualità con un’impedenza di 4-8 ohm si

può ottenere il funzionamento migliore del dispositivo.

Accensione/spegnimento del dispositivo e della funzione di silenziamentoPer accendere il dispositivo, premere la manopola / MUTE. Per attivare o disattivare la funzione di silenziamento, premere brevemente la manopola quando il dispositivo è acceso. Premere e tenere premuto questo tasto per spegnere il dispositivo.Impostazioni audio e menu delle impostazioniPremere e tenere premuto il tasto SCR/MENU per accedere al menu illustrato di seguito:BAS->TRE->BAL->EQ (O/pop/rock/class)->LOUD (On/O)->CLK HH->CLK MM->IR (On/O) ->CT (indep/sync)->SEGN. SUONO. (On/O) )->P_VOL (13)->DX (LOC)->STE- REO (MONO)Per ogni posizione, ruotare la manopola VOL per impostarla.INFRAROSSO (ON/OFF):INFRAROSSO On: Il dispositivo può essere acceso utilizzando il telecomando a infrarossi. Il sistema è in modalità di consumo energetico elevato.INFRAROSSO O: Il dispositivo non può essere acceso utilizzando il telecomando a infrarossi. Il sistema è in modalità di basso consumo energetico.CT (INDEP/SYNC):CT INDEP: L’orologio funziona in modo indipendente. CT SYNC: L’orologio sarà sincronizzato con l’ora della stazione RDS ricevuta. Attenzione: Quando si imposta l’orologio nel menu, la funzione CT viene automatica-mente impostata sulla modalità INDEP (funzionamento indipendente).SEGNALE ACUSTICO (ON/OFF): Consente di attivare/disattivare il segnale acustico quando si premono i tasti.P-VOL: Consente di impostare il volume all’accensione. Se il livello del volume allo spegnimento è inferiore al livello P-VOL, all’accensione il dispositivo imposterà il livello del volume sul volume allo spegnimento.Se il livello del volume allo spegnimento è superiore al livello P-VOL, all’accensione del dispositivo il volume verrà ripristinato sul livello dei valori P-VOL.Ricerca di altoparlanti Bluetooth Tenendo premuto il tasto BT, viene visualizzato il messaggio “SEARCH...” [ricerca]. Successivamente viene visualizzato il nome del dispositivo Bluetooth. Per visualizzare il dispositivo successivo, ruotare la manopola VOL. Quando il nome dell’altoparlante Bluetooth desiderato viene visualizzato sul display LCD, premere la manopola VOL per accoppiare il dispositivo. Se l’accoppiamento sarà riuscito, sul display comparirà il messaggio “BOX ON”.Raccomandazione importante: Nonostante i numerosi test eettuati con diversi dispositivi Bluetooth, non è possibile garantire la compatibilità con tutti i dispositivi Bluetooth disponibili sul mercato.Trasmissione del segnale all’altoparlante BluetoothPremere brevemente il tasto BT per interrompere il trasferimento/trasmettere il segnale all’altoparlante Bluetooth. Il display visualizzerà il messaggio “BOX OFF/ON”. Attenzione: Sebbene Blaupunkt verichi attentamente la compatibilità dei vari altoparlanti Bluetooth, non è possibile garantire un funzionamento perfetto del dispositivo con tutti i modelli disponibili sul mercato.Uso della Zona 1 e della Zona 2 Premere brevemente il tasto Zone 1 (o Zone 2) per spegnere/accendere l’audio della Zona 1 (o della Zona 2). Tenere premuto il tasto Zone 1 (o Zone 2) per disattivare l’audio della Zona 1 (o della Zona 2). Tenere premuto nuovamente il tasto per disattivare il silenziamento.Priorità delle informazioni o dell’orologioPremere brevemente il tasto DIS per impostare la priorità dell’orologio o delle informazioni. Attenzione: Nella banda FM, quando si ricevono stazioni RDS, premere brevemente il tasto DIS per visualizzare il NOME STAZIONE/OROLOGIO/FREQUENZA.Impostazioni dell’orologioSelezionare nel menu la posizione CLK HH/CLK MM. Ruotare la manopola VOL per impostare l’ora/minuti.Uso delle cueSul pannello frontale è presente un jack per cue da 3,5 mm. Esso riceve le impostazioni di funzionamento della Zona 1.USO DELLA RADIORicezione delle stazioni radioPremere il tasto SRC/MENU per selezionare una modalità tra FM1->FM2->MW. Premere brevemente il tasto / per ricevere la stazione radio desiderata. Premere e tenere premuto il tasto / per sintonizzare manualmente la frequenza.Memorizzazione manuale della stazione e richiamo delle stazioni memorizzateRicezione della stazione desiderata. Premere e tenere premuto per 2 secondi uno dei tasti di memorizzazione (1–6). La stazione corrente verrà memorizzata su un determinato tasto numerico. Premere brevemente il tasto della stazione programma-ta (1–6) per ascoltare direttamente il segnale trasmesso da questa stazione e memorizzato sul tasto assegnato.USO DI DABPremere il tasto SRC/MENU per commutare la sorgente tra DAB1 o DAB2.Selezione della stazionePremere il tasto / per selezionare la stazione successiva/precedente.Memorizzazione manuale della stazione e richiamo delle stazioni memorizzateQuando è impostata la frequenza della stazione desiderata, tenere premuto per 2 secondi uno dei tasti da 1 a 6 per memorizzare la stazione sul numero corrisponden-te. Premere brevemente il tasto della stazione programmata (1–6) per ascoltare direttamente il segnale trasmesso da questa stazione e memorizzato sul tasto assegnato.USO DELLA PORTA USBDopo aver collegato al dispositivo una chiavetta USB, il dispositivo riproduce automaticamente i le MP3/WMA. Se al dispositivo è già stata collegata una chiavetta USB, premere brevemente il tastoSRC/MENU no a visualizzare la schermata della modalità USB.Selezione del le Premere il tasto / per passare al le successivo/precedente. Premere il tasto / per scorrere velocemente in avanti o indietro.Riproduzione/pausaPremere il tasto 1 per mettere in pausa/riprodurre un le.Funzione di riproduzione in loopPremere il tasto 3 RPT per selezionare la funzione di riproduzione in loop. RPT ONE/RPT FOLD/RPT ALL (predenito)RPT ONE: Riproduzione di un singolo le in loop.RPT FOLD: Riproduzione in loop di tutti i le di una cartella.RPT ALL: Riproduzione di tutti i le in loop.RANDOMPremere il tasto 4 RDM per attivare o disattivare la funzione di riproduzione casuale.RDM On: Riproduzione casuale di tutti i le.RDM O: Disattivazione della funzione di riproduzione casuale.Funzione cartella +/-Premere il tasto DIR+/DIR- per selezionare la cartella successiva/precedente da riprodurre.Ricerca di una canzoneTenendo premuto il tasto , verrà visualizzato il messaggio “NUM 0000”. Ruotando la manopola VOL (o inserendo direttamente il numero), selezionare il numero, quindi premere VOL per riprodurre. Tenere presente che per 7/8/9/0 si intendono: BT = 7, = 8, = 9, DIS = 0.UTILIZZO DELLA PRESA AUX 1/2La presa AUX IN 1 presente sul pannello anteriore è un jack da 3,5 mm. La presa AUX IN 2 per RCA si trova invece sul retro del dispositivo. Premendo il tasto SRC/MENU si passa alla modalità AUX IN1 (2) quando il segnale audio è collegato al dispositivo.UTILIZZO DEL BLUETOOTHAccoppiamento dei dispositiviSelezionare sullo smartphone la voce Bluetooth e cercare il dispositivo Bluetooth. Nell’elenco dovrebbe comparire la voce “BLAUPUNKT”; selezionare “BLAUPUNKT” e se viene visualizzato un messaggio che richiede l’inserimento della password, inserire “0000”. Quando l'accoppiamento è correttamente terminato, sul display verrà visualizzato il simbolo BT. Audio del BluetoothPremere il tasto SRC/MENU per passare alla modalità BT MUSIC. Il dispositivo riprodurrà automaticamente un brano dal cellulare. Premere il tasto per mettere in pausa/riprodurre un brano.Premere il tasto / per selezionare il brano successivo/precedente.USO DELLA PRESA HDMILa presa anteriore HDMI va alla presa HDMI posteriore. Questo non incide sulla riproduzione tramite HDMI.Connettori RCA V-IN e V-OUTSul retro del dispositivo, il connettore V-IN va al connettore V-OUT.TELECOMANDOIl telecomando può essere utilizzato quando l’opzione IR nel menu è impostata su ON.OFF: Accensione e spegnimento del dispositivo.VOL+: Aumentare il volumeVOL-: Abbassare il volume 1 : Accensione/spegnimento della funzione di silenziamento della Zona 1 2 : Accensione/spegnimento della funzione di silenziamento della Zona 2 Per le altre operazioni, leggere le istruzioni sopra riportate. INFORMAZIONI GENERALI Requisiti inerenti all’alimentazione : Corrente continua a 12V, terminale negativo collegato a massa Dimensioni della base di montaggio : 129 (largh.) x 112 (prof.) x 65 (alt.) Impostazioni del tono - Toni bassi (a 100 Hz) : ±10 dB - Toni alti (a 100 Hz) : ±10 dB Potenza massima in uscita : 4 × 40 W Consumo di corrente : 10 A (max)

Intervallo di frequenza da 87,5 a 108 MHz da 522 a 1620 KHz IF 10.7 MHz 450 KHz Sensibilità 4 µV (S/N = 30 dB) 36 dBµV (S/N = 20 dB) Separazione dei canali stereo >25 dB /

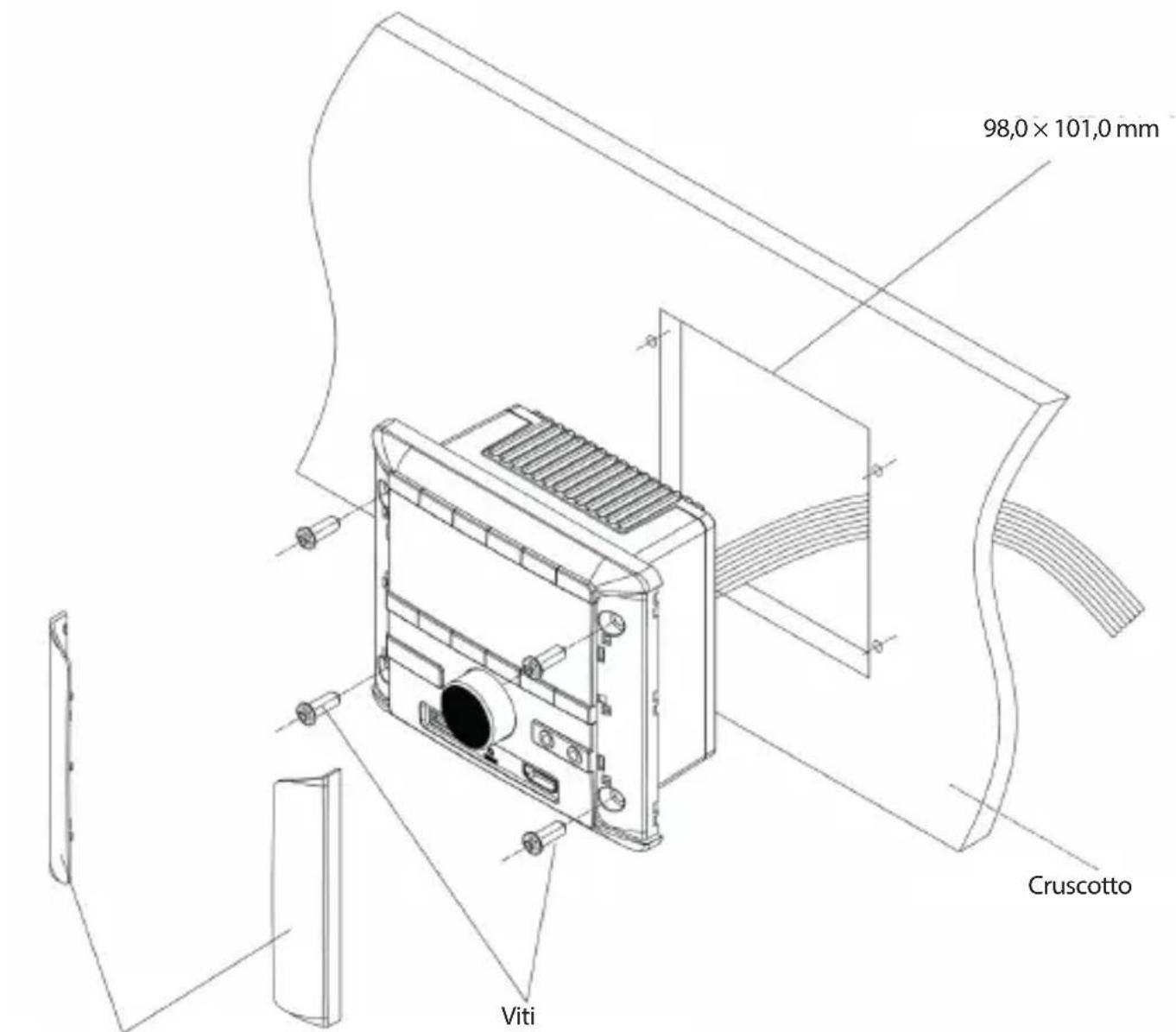

INSTALLAZIONE Cruscotto Viti Placche decorative98,0 × 101,0 mmIndicazioni sulla sicurezza Questa stazione multimediale è stata prodotta in conformità agli standard attuali di evoluzione tecnologica e alle norme di sicurezza comunemente riconosciute. Tuttavia, l’inosservanza delle informazioni sulla sicurezza contenute nel presente manuale comporta diversi rischi. Prima di utilizzare la stazione multimediale leggere attentamente il presente manuale per intero. Conservare il manuale in un luogo accessibile a tutti gli utenti in qualsiasi momento. In caso di cessione della stazione multimediale a terzi, includere il presente manuale. Inoltre, bisogna rispettare le indicazioni contenute nei manuali d’uso dei dispositivi collegati a questa stazione multimediale. Informazioni generali sulla sicurezza Osservare le seguenti indicazioni per proteggersi da eventuali lesioni: Non modicare o aprire il dispositivo. Uso previsto La stazione multimediale è progettata per essere installata e utilizzata su veicoli con impianto di alimentazione con una tensione di 12 V. È necessario rispettare i limiti di potenza del dispositivo. L’esecuzione di una qualsiasi riparazione e installazione deve essere adata ad un professionista. Istruzioni di installazione È possibile installare il dispositivo da soli se si è esperti nell’installazione di autoradio e se si ha una conoscenza delle tematiche relative agli impianti elettrici per automobili. A tal ne consultare lo schema di cablaggio presente in questo manuale. Il dispositivo deve essere installato in modo da non interferire o bloccare il funzionamento degli airbag, altri dispositivi di sicurezza e/o comandi. Dichiarazione di conformità Blaupunkt Competence Center Car Multimedia – Evo Sales GmbH dichiara che il presente dispositivo è conforme ai requisiti essenziali ed alle restanti disposizio- ni pertinenti della Direttiva 2014/53/UE. La dichiarazione di conformità è reperibile sul sito www.blaupunkt.com. Consigli in materia di pulizia Solventi, detergenti e prodotti abrasivi, così come spray per cruscotti e prodotti per la cura della plastica, possono contenere sostanze in grado di danneggiare la supercie della stazione multimediale. Per la pulizia della stazione multimedi- ale utilizzare solo un panno asciutto o leggermente umido. Istruzioni per lo smaltimento Non smaltire il dispositivo usurato insieme ai riuti domestici! Per smaltire il dispositivo, il telecomando e le batterie consumate, portarli in un centro di raccolta per apparecchiature usate. Fornitura La fornitura include: stazione multimediale BPA 3022 M, telecomando, connettori ISO, viti di montaggio, manuale d’uso.

INFORMAZIONI IMPORTANTI SULL’INSTALLAZIONE

1. Leggere attentamente il manuale d’uso prima di installare il dispositivo.

2. Prima di collegare l’alimentazione assicurarsi che tutti gli altri cavi siano

3. Per evitare cortocircuiti, assicurarsi che tutti i cavi esposti siano isolati.

4. Una volta completata l’installazione, ssare tutti i cavi.

5. I collegamenti al lettore devono essere eettuati in conformità con il

presente manuale d’uso. Un collegamento errato può causare danni al dispositivo.

6. Il lettore è progettato per funzionare solo con un impianto a 12 V CC.

1. Smontare il dispositivo.

2. Smontare la cornice esterna di rinitura.

Avvertenze relative al cavo HDM: Utilizzare un cavo HDMI di buona qualità. La lunghezza complessiva (fronte e retro) non deve superare i 12 piedi.

COLLEGAMENTO DEI CAVI

1. Il lettore può essere utilizzato solo a +12 V CC.

2. Non collegare il terminale della batteria nché il lettore non sarà completa-

3. Assicurarsi che il cavo giallo sia collegato al polo positivo (+) della batteria.

4. Quando si sostituisce il fusibile, accertarsi che i parametri del nuovo fusibile

5. Utilizzando gli altoparlanti di buona qualità con un’impedenza di 4-8 ohm si

può ottenere il funzionamento migliore del dispositivo.

UTILIZZO DELLA PRESA AUX 1/2

UTILIZZO DEL BLUETOOTH

USO DELLA PRESA HDMI

Intervallo di frequenza da 87,5 a 108 MHz da 522 a 1620 KHz IF 10.7 MHz 450 KHz Sensibilità 4 µV (S/N = 30 dB) 36 dBµV (S/N = 20 dB) Separazione dei canali stereo >25 dB /

RISOLUZIONE DEI PROBLEMI

Parte AParte BFUSIBILEParte AParte BANTENNA RADIOIMPIANTO A 4 ALTOPARLANTI(BIANCO-NERO)(BIANCO)(GRIGIO-NERO)(GRIGIO)(VERDE-NERO)(VERDE)(VIOLA-NERO)(VIOLA)ZONA 1ZONA 2Altoparlante anteriore – sinistroAltoparlante anteriore – destroAltoparlante posteriore – sinistroAltoparlante posteriore – destroPrzewód uziemiający (czarny)Akcesorium/przełącznik +12 VA (czerwony)Zasilanie anteny (niebieski)Stałe zasilanie +12 V (żółty)Indicazioni sulla sicurezza Questa stazione multimediale è stata prodotta in conformità agli standard attuali di evoluzione tecnologica e alle norme di sicurezza comunemente riconosciute. Tuttavia, l’inosservanza delle informazioni sulla sicurezza contenute nel presente manuale comporta diversi rischi. Prima di utilizzare la stazione multimediale leggere attentamente il presente manuale per intero. Conservare il manuale in un luogo accessibile a tutti gli utenti in qualsiasi momento. In caso di cessione della stazione multimediale a terzi, includere il presente manuale. Inoltre, bisogna rispettare le indicazioni contenute nei manuali d’uso dei dispositivi collegati a questa stazione multimediale. Informazioni generali sulla sicurezza Osservare le seguenti indicazioni per proteggersi da eventuali lesioni: Non modicare o aprire il dispositivo. Uso previsto La stazione multimediale è progettata per essere installata e utilizzata su veicoli con impianto di alimentazione con una tensione di 12 V. È necessario rispettare i limiti di potenza del dispositivo. L’esecuzione di una qualsiasi riparazione e installazione deve essere adata ad un professionista. Istruzioni di installazione È possibile installare il dispositivo da soli se si è esperti nell’installazione di autoradio e se si ha una conoscenza delle tematiche relative agli impianti elettrici per automobili. A tal ne consultare lo schema di cablaggio presente in questo manuale. Il dispositivo deve essere installato in modo da non interferire o bloccare il funzionamento degli airbag, altri dispositivi di sicurezza e/o comandi. Dichiarazione di conformità Blaupunkt Competence Center Car Multimedia – Evo Sales GmbH dichiara che il presente dispositivo è conforme ai requisiti essenziali ed alle restanti disposizio- ni pertinenti della Direttiva 2014/53/UE. La dichiarazione di conformità è reperibile sul sito www.blaupunkt.com. Consigli in materia di pulizia Solventi, detergenti e prodotti abrasivi, così come spray per cruscotti e prodotti per la cura della plastica, possono contenere sostanze in grado di danneggiare la supercie della stazione multimediale. Per la pulizia della stazione multimedi- ale utilizzare solo un panno asciutto o leggermente umido. Istruzioni per lo smaltimento Non smaltire il dispositivo usurato insieme ai riuti domestici! Per smaltire il dispositivo, il telecomando e le batterie consumate, portarli in un centro di raccolta per apparecchiature usate. Fornitura La fornitura include: stazione multimediale BPA 3022 M, telecomando, connettori ISO, viti di montaggio, manuale d’uso.

INFORMAZIONI IMPORTANTI SULL’INSTALLAZIONE

1. Leggere attentamente il manuale d’uso prima di installare il dispositivo.

2. Prima di collegare l’alimentazione assicurarsi che tutti gli altri cavi siano

3. Per evitare cortocircuiti, assicurarsi che tutti i cavi esposti siano isolati.

4. Una volta completata l’installazione, ssare tutti i cavi.

5. I collegamenti al lettore devono essere eettuati in conformità con il

presente manuale d’uso. Un collegamento errato può causare danni al dispositivo.

6. Il lettore è progettato per funzionare solo con un impianto a 12 V CC.

1. Smontare il dispositivo.

2. Smontare la cornice esterna di rinitura.

Avvertenze relative al cavo HDM: Utilizzare un cavo HDMI di buona qualità. La lunghezza complessiva (fronte e retro) non deve superare i 12 piedi.

COLLEGAMENTO DEI CAVI

1. Il lettore può essere utilizzato solo a +12 V CC.

2. Non collegare il terminale della batteria nché il lettore non sarà completa-

3. Assicurarsi che il cavo giallo sia collegato al polo positivo (+) della batteria.

4. Quando si sostituisce il fusibile, accertarsi che i parametri del nuovo fusibile

5. Utilizzando gli altoparlanti di buona qualità con un’impedenza di 4-8 ohm si

può ottenere il funzionamento migliore del dispositivo. USO

UTILIZZO DELLA PRESA AUX 1/2

UTILIZZO DEL BLUETOOTH

USO DELLA PRESA HDMI

Intervallo di frequenza da 87,5 a 108 MHz da 522 a 1620 KHz IF 10.7 MHz 450 KHz Sensibilità 4 µV (S/N = 30 dB) 36 dBµV (S/N = 20 dB) Separazione dei canali stereo >25 dB /

RISOLUZIONE DEI PROBLEMI

ITIndicazioni sulla sicurezza Questa stazione multimediale è stata prodotta in conformità agli standard attuali di evoluzione tecnologica e alle norme di sicurezza comunemente riconosciute. Tuttavia, l’inosservanza delle informazioni sulla sicurezza contenute nel presente manuale comporta diversi rischi. Prima di utilizzare la stazione multimediale leggere attentamente il presente manuale per intero. Conservare il manuale in un luogo accessibile a tutti gli utenti in qualsiasi momento. In caso di cessione della stazione multimediale a terzi, includere il presente manuale. Inoltre, bisogna rispettare le indicazioni contenute nei manuali d’uso dei dispositivi collegati a questa stazione multimediale. Informazioni generali sulla sicurezza Osservare le seguenti indicazioni per proteggersi da eventuali lesioni: Non modicare o aprire il dispositivo. Uso previsto La stazione multimediale è progettata per essere installata e utilizzata su veicoli con impianto di alimentazione con una tensione di 12 V. È necessario rispettare i limiti di potenza del dispositivo. L’esecuzione di una qualsiasi riparazione e installazione deve essere adata ad un professionista. Istruzioni di installazione È possibile installare il dispositivo da soli se si è esperti nell’installazione di autoradio e se si ha una conoscenza delle tematiche relative agli impianti elettrici per automobili. A tal ne consultare lo schema di cablaggio presente in questo manuale. Il dispositivo deve essere installato in modo da non interferire o bloccare il funzionamento degli airbag, altri dispositivi di sicurezza e/o comandi. Dichiarazione di conformità Blaupunkt Competence Center Car Multimedia – Evo Sales GmbH dichiara che il presente dispositivo è conforme ai requisiti essenziali ed alle restanti disposizio- ni pertinenti della Direttiva 2014/53/UE. La dichiarazione di conformità è reperibile sul sito www.blaupunkt.com. Consigli in materia di pulizia Solventi, detergenti e prodotti abrasivi, così come spray per cruscotti e prodotti per la cura della plastica, possono contenere sostanze in grado di danneggiare la supercie della stazione multimediale. Per la pulizia della stazione multimedi- ale utilizzare solo un panno asciutto o leggermente umido. Istruzioni per lo smaltimento Non smaltire il dispositivo usurato insieme ai riuti domestici! Per smaltire il dispositivo, il telecomando e le batterie consumate, portarli in un centro di raccolta per apparecchiature usate. Fornitura La fornitura include: stazione multimediale BPA 3022 M, telecomando, connettori ISO, viti di montaggio, manuale d’uso.

INFORMAZIONI IMPORTANTI SULL’INSTALLAZIONE

1. Leggere attentamente il manuale d’uso prima di installare il dispositivo.

2. Prima di collegare l’alimentazione assicurarsi che tutti gli altri cavi siano

3. Per evitare cortocircuiti, assicurarsi che tutti i cavi esposti siano isolati.

4. Una volta completata l’installazione, ssare tutti i cavi.

5. I collegamenti al lettore devono essere eettuati in conformità con il

presente manuale d’uso. Un collegamento errato può causare danni al dispositivo.

6. Il lettore è progettato per funzionare solo con un impianto a 12 V CC.

1. Smontare il dispositivo.

2. Smontare la cornice esterna di rinitura.

Avvertenze relative al cavo HDM: Utilizzare un cavo HDMI di buona qualità. La lunghezza complessiva (fronte e retro) non deve superare i 12 piedi.

COLLEGAMENTO DEI CAVI

1. Il lettore può essere utilizzato solo a +12 V CC.

2. Non collegare il terminale della batteria nché il lettore non sarà completa-

3. Assicurarsi che il cavo giallo sia collegato al polo positivo (+) della batteria.

4. Quando si sostituisce il fusibile, accertarsi che i parametri del nuovo fusibile

5. Utilizzando gli altoparlanti di buona qualità con un’impedenza di 4-8 ohm si

può ottenere il funzionamento migliore del dispositivo.

UTILIZZO DELLA PRESA AUX 1/2

UTILIZZO DEL BLUETOOTH

USO DELLA PRESA HDMI

Intervallo di frequenza da 87,5 a 108 MHz da 522 a 1620 KHz IF 10.7 MHz 450 KHz Sensibilità 4 µV (S/N = 30 dB) 36 dBµV (S/N = 20 dB) Separazione dei canali stereo >25 dB /

RISOLUZIONE DEI PROBLEMI

INFORMAZIONI IMPORTANTI SULL’INSTALLAZIONE

1. Leggere attentamente il manuale d’uso prima di installare il dispositivo.

2. Prima di collegare l’alimentazione assicurarsi che tutti gli altri cavi siano

3. Per evitare cortocircuiti, assicurarsi che tutti i cavi esposti siano isolati.

4. Una volta completata l’installazione, ssare tutti i cavi.

5. I collegamenti al lettore devono essere eettuati in conformità con il

presente manuale d’uso. Un collegamento errato può causare danni al dispositivo.

6. Il lettore è progettato per funzionare solo con un impianto a 12 V CC.

1. Smontare il dispositivo.

2. Smontare la cornice esterna di rinitura.

Avvertenze relative al cavo HDM: Utilizzare un cavo HDMI di buona qualità. La lunghezza complessiva (fronte e retro) non deve superare i 12 piedi.

COLLEGAMENTO DEI CAVI

1. Il lettore può essere utilizzato solo a +12 V CC.

2. Non collegare il terminale della batteria nché il lettore non sarà completa-

3. Assicurarsi che il cavo giallo sia collegato al polo positivo (+) della batteria.

4. Quando si sostituisce il fusibile, accertarsi che i parametri del nuovo fusibile

5. Utilizzando gli altoparlanti di buona qualità con un’impedenza di 4-8 ohm si

può ottenere il funzionamento migliore del dispositivo.

Premere il tasto SRC/MENU per commutare la sorgente tra DAB1 o DAB2. Selezione della stazione Premere il tasto / per selezionare la stazione successiva/precedente. USO Memorizzazione manuale della stazione e richiamo delle stazioni memorizzate Quando è impostata la frequenza della stazione desiderata, tenere premuto per 2 secondi uno dei tasti da 1 a 6 per memorizzare la stazione sul numero corrisponden- te. Premere brevemente il tasto della stazione programmata (1–6) per ascoltare direttamente il segnale trasmesso da questa stazione e memorizzato sul tasto assegnato.

UTILIZZO DELLA PRESA AUX 1/2

UTILIZZO DEL BLUETOOTH

USO DELLA PRESA HDMI

Intervallo di frequenza da 87,5 a 108 MHz da 522 a 1620 KHz IF 10.7 MHz 450 KHz Sensibilità 4 µV (S/N = 30 dB) 36 dBµV (S/N = 20 dB) Separazione dei canali stereo >25 dB /

RISOLUZIONE DEI PROBLEMI

INFORMAZIONI IMPORTANTI SULL’INSTALLAZIONE

1. Leggere attentamente il manuale d’uso prima di installare il dispositivo.

2. Prima di collegare l’alimentazione assicurarsi che tutti gli altri cavi siano

3. Per evitare cortocircuiti, assicurarsi che tutti i cavi esposti siano isolati.

4. Una volta completata l’installazione, ssare tutti i cavi.

5. I collegamenti al lettore devono essere eettuati in conformità con il

presente manuale d’uso. Un collegamento errato può causare danni al dispositivo.

6. Il lettore è progettato per funzionare solo con un impianto a 12 V CC.

1. Smontare il dispositivo.

2. Smontare la cornice esterna di rinitura.

Avvertenze relative al cavo HDM: Utilizzare un cavo HDMI di buona qualità. La lunghezza complessiva (fronte e retro) non deve superare i 12 piedi.

COLLEGAMENTO DEI CAVI

1. Il lettore può essere utilizzato solo a +12 V CC.

2. Non collegare il terminale della batteria nché il lettore non sarà completa-

3. Assicurarsi che il cavo giallo sia collegato al polo positivo (+) della batteria.

4. Quando si sostituisce il fusibile, accertarsi che i parametri del nuovo fusibile

5. Utilizzando gli altoparlanti di buona qualità con un’impedenza di 4-8 ohm si

può ottenere il funzionamento migliore del dispositivo.

UTILIZZO DELLA PRESA AUX 1/2

UTILIZZO DEL BLUETOOTH

USO DELLA PRESA HDMI

Intervallo di frequenza da 87,5 a 108 MHz da 522 a 1620 KHz IF 10.7 MHz 450 KHz Sensibilità 4 µV (S/N = 30 dB) 36 dBµV (S/N = 20 dB) Separazione dei canali stereo >25 dB /

Plage de fréquences de 87,5 à 108 MHz de 522 à 1620 KHz IF 10,7 MHz 450 KHz Sensibilité 4 µV (S/N = 30 dB) 36 dBuV (S/N = 20 dB) Séparation des canaux stéréo >25 dB / RÉSOLUTION DES PROBLÈMESloading-circle-1loading-circle-1Indicazioni sulla sicurezza Questa stazione multimediale è stata prodotta in conformità agli standard attuali di evoluzione tecnologica e alle norme di sicurezza comunemente riconosciute. Tuttavia, l’inosservanza delle informazioni sulla sicurezza contenute nel presente manuale comporta diversi rischi. Prima di utilizzare la stazione multimediale leggere attentamente il presente manuale per intero. Conservare il manuale in un luogo accessibile a tutti gli utenti in qualsiasi momento. In caso di cessione della stazione multimediale a terzi, includere il presente manuale. Inoltre, bisogna rispettare le indicazioni contenute nei manuali d’uso dei dispositivi collegati a questa stazione multimediale. Informazioni generali sulla sicurezza Osservare le seguenti indicazioni per proteggersi da eventuali lesioni: Non modicare o aprire il dispositivo. Uso previsto La stazione multimediale è progettata per essere installata e utilizzata su veicoli con impianto di alimentazione con una tensione di 12 V. È necessario rispettare i limiti di potenza del dispositivo. L’esecuzione di una qualsiasi riparazione e installazione deve essere adata ad un professionista. Istruzioni di installazione È possibile installare il dispositivo da soli se si è esperti nell’installazione di autoradio e se si ha una conoscenza delle tematiche relative agli impianti elettrici per automobili. A tal ne consultare lo schema di cablaggio presente in questo manuale. Il dispositivo deve essere installato in modo da non interferire o bloccare il funzionamento degli airbag, altri dispositivi di sicurezza e/o comandi. Dichiarazione di conformità Blaupunkt Competence Center Car Multimedia – Evo Sales GmbH dichiara che il presente dispositivo è conforme ai requisiti essenziali ed alle restanti disposizio- ni pertinenti della Direttiva 2014/53/UE. La dichiarazione di conformità è reperibile sul sito www.blaupunkt.com. Consigli in materia di pulizia Solventi, detergenti e prodotti abrasivi, così come spray per cruscotti e prodotti per la cura della plastica, possono contenere sostanze in grado di danneggiare la supercie della stazione multimediale. Per la pulizia della stazione multimedi- ale utilizzare solo un panno asciutto o leggermente umido. Istruzioni per lo smaltimento Non smaltire il dispositivo usurato insieme ai riuti domestici! Per smaltire il dispositivo, il telecomando e le batterie consumate, portarli in un centro di raccolta per apparecchiature usate. Fornitura La fornitura include: stazione multimediale BPA 3022 M, telecomando, connettori ISO, viti di montaggio, manuale d’uso.

INFORMAZIONI IMPORTANTI SULL’INSTALLAZIONE

1. Leggere attentamente il manuale d’uso prima di installare il dispositivo.

2. Prima di collegare l’alimentazione assicurarsi che tutti gli altri cavi siano

3. Per evitare cortocircuiti, assicurarsi che tutti i cavi esposti siano isolati.

4. Una volta completata l’installazione, ssare tutti i cavi.

5. I collegamenti al lettore devono essere eettuati in conformità con il

presente manuale d’uso. Un collegamento errato può causare danni al dispositivo.

6. Il lettore è progettato per funzionare solo con un impianto a 12 V CC.

1. Smontare il dispositivo.

2. Smontare la cornice esterna di rinitura.

Avvertenze relative al cavo HDM: Utilizzare un cavo HDMI di buona qualità. La lunghezza complessiva (fronte e retro) non deve superare i 12 piedi.

COLLEGAMENTO DEI CAVI

1. Il lettore può essere utilizzato solo a +12 V CC.

2. Non collegare il terminale della batteria nché il lettore non sarà completa-

3. Assicurarsi che il cavo giallo sia collegato al polo positivo (+) della batteria.

4. Quando si sostituisce il fusibile, accertarsi che i parametri del nuovo fusibile

5. Utilizzando gli altoparlanti di buona qualità con un’impedenza di 4-8 ohm si

può ottenere il funzionamento migliore del dispositivo.

UTILIZZO DELLA PRESA AUX 1/2

UTILIZZO DEL BLUETOOTH

USO DELLA PRESA HDMI

Intervallo di frequenza da 87,5 a 108 MHz da 522 a 1620 KHz IF 10.7 MHz 450 KHz Sensibilità 4 µV (S/N = 30 dB) 36 dBµV (S/N = 20 dB) Separazione dei canali stereo >25 dB /

Assistente manuale

In attesa del tuo messaggio

Informazioni sul prodotto

Marca : BLAUPUNKT

Modello : BPA 3022 M

Categoria : Autoradio
