Producttype	Multimedia autoradio met DAB+ ontvanger
Merk en model	Blaupunkt BPA 3022 M
Afmetingen (montagebasis)	129 (breedte) x 112 (diepte) x 65 (hoogte) mm
Voeding	12 V DC, negatieve pool aangesloten op massa
Max. uitgangsvermogen	4 x 40 W (4 luidsprekers)
Stroomverbruik	10 A (max.)
Luidsprekerimpedantie	4 – 8 ohm
FM radiobereik	87,5 – 108 MHz
MW radiobereik	522 – 1620 kHz
DAB+ ontvanger	Ja (DAB1 en DAB2)
Bluetooth	Geïntegreerd, voor muziek en bellen (profiel A2DP/AVRCP/HFP)
USB-poort	Afspelen MP3/WMA, map +/- functie, nummer zoeken
AUX-ingang	AUX IN 1 (3,5 mm jack voor) en AUX IN 2 (RCA achter)
HDMI-aansluiting	Ingang voor, uitgang achter (pass-through)
Audio-uitgangen	RCA (front, rear, subwoofer, REC OUT)
Audiozones	Zone 1 en Zone 2, afzonderlijk instelbaar
Geluidsinstellingen	Bas ±10 dB (100 Hz), Treble ±10 dB (10 kHz); P-VOL, BEEP AAN/UIT
RDS	Weergave zendernaam, gesynchroniseerde klok (CT SYNC/INDEP)
Afstandsbediening	Infrarood (IR AAN/UIT in het menu)
Onderhoud en reiniging	Gebruik een droge of licht vochtige doek; vermijd oplosmiddelen en schuurmiddelen
Veiligheid en installatie	Installatie door professional aanbevolen; niet de airbags blokkeren
Afvoer	Niet bij het huishoudelijk afval; breng naar een inzamelpunt
Inhoud van de verpakking	Multimediastation, afstandsbediening, ISO-connectoren, montageschroeven, handleiding

Veelgestelde vragen - BPA 3022 M BLAUPUNKT

Hoe schakel ik het apparaat in en uit?

Druk op de draaiknop / MUTE om het apparaat in te schakelen. Houd hem ingedrukt om uit te schakelen.

Het apparaat gaat niet aan, wat moet ik doen?

Controleer of de auto-contact op ACC staat. Als de zekering defect is, vervang deze dan door een identieke zekering.

Geen geluid uit de luidsprekers, waarom?

Zorg ervoor dat het volume niet op minimum staat. Controleer de kabelverbindingen en dat de zones (Zone 1/2) niet gedempt zijn.

Hoe koppel ik mijn telefoon via Bluetooth?

Selecteer de Bluetooth-bron. Zoek op uw telefoon naar 'BLAUPUNKT' en voer de code '0000' in indien gevraagd. De verbinding is tot stand gebracht wanneer het scherm 'BT' toont.

Waarom ontvangt de radio geen zenders?

Controleer of de antennekabel goed is aangesloten. Als het signaal zwak is, gebruik dan handmatig frequentie zoeken.

Hoe speel ik MP3-bestanden af via USB?

Sluit een USB-stick aan op het apparaat. Het afspelen start automatisch. Gebruik de toetsen ▶▶/◀◀ om door bestanden te navigeren, en DIR+/DIR- om van map te wisselen.

Hoe stel ik de klok in?

Selecteer in het menu CLK HH of CLK MM. Draai aan de VOL-knop om de uren/minuten in te stellen. U kunt ook de RDS-synchronisatie inschakelen (CT SYNC).

De bedieningsknoppen reageren niet meer, wat moet ik doen?

De microcomputer kan verstoord zijn. Druk op de resetknop (vaak een klein knopje op het voorpaneel) om het apparaat opnieuw op te starten.

Hoe reinig ik de autoradio?

Gebruik een zachte droge of licht vochtige doek. Vermijd oplosmiddelen, schurende reinigingsmiddelen en producten voor kunststof die het oppervlak kunnen beschadigen.

Hoe voer ik het apparaat aan het einde van zijn levensduur af?

Gooi het niet bij het huishoudelijk afval. Lever het in bij een inzamelpunt voor gebruikte elektronische apparatuur, volgens de plaatselijke regelgeving.

GEBRUIKSAANWIJZING BPA 3022 M BLAUPUNKT

Veiligheidsinstructies

Dit multimediastation is vervaardigd volgens de nieuwste technologische ontwikkelingen en algemeen erkende veiligheidsbeginselen. Toch kunnen er gevaren ontstaan wanneer de veiligheidsinstructies in deze gebruiksaanwijzing niet worden nageleefd. Lees de volledige gebruiksaanwijzing zorgvuldig door voordat u het multimediastation in gebruik neemt. Bewaar de gebruiksaanwijzing op een plaats waar deze te allen tijde toegankelijk is voor alle gebruikers. Als u het multimediastation aan derden overdraagt, dient u deze gebruiksaanwijzing bij te voegen. Neem bovendien de aanwijzingen in de gebruiksaanwijzingen van de op dit station aangesloten apparaten in acht.

Algemene veiligheidsinstructies

Neem de volgende aanwijzingen in acht om uzelf tegen persoonlijk letsel te beschermen: Wijzig of open het apparaat niet.

Beoogd gebruik

Het multimediastation is bedoeld voor installatie en gebruik in voertuigen met 12 V voedingsspanning. Neem de vermogenslimieten van het apparaat in acht. Laat alle reparaties en de installatie door een vakman uitvoeren.

Montage instructie

Installeer het apparaat alleen zelf als u ervaring heeft met de installatie van autoradio's en vertrouwd bent met elektrische autoproblemen. Raadpleeg hiervoor het aansluitschema in deze gebruiksaanwijzing. De installatie van het apparaat mag de werking van airbags, andere veiligheids- of bedieningsvoorzieningen niet belemmeren of blokkeren.

Conformiteitsverklaring

Blaupunkt Competence Center Car Multimedia – Evo Sales GmbH verklaart dat dit apparaat voldoet aan de basisvereisten en de overige relevante bepalingen van de richtlijn 2014/53/EU. De conformiteitsverklaring is te vinden op de website www.blaupunkt.com.

Reinigingsinstructies

Oplosmiddelen, reinigingsmiddelen en schuurmiddelen, alsmede reinigingssprays voor de cockpit en onderhoudsproducten voor plastic, kunnen bestanddelen bevatten die het oppervlak van het multimediastation kunnen beschadigen. Gebruik alleen een droge of licht bevochtigde doek om het multimediastation te reinigen.

Instructies voor afvoer

Gooi het afgedankte apparaat niet samen met het huisvuil weg! Om het apparaat, de afstandsbediening en de afgedankte batterijen af te voeren, dient u ze naar een inzamelpunt voor afgedankte apparatuur te brengen.

Leveringsomvang

De levering omvat:

BPA 3022 M multimediastation,

afstandsbediening,

ISO-connectoren,

montageschroeven,

gebruiksaanwijzing.

BELANGRIJKE INFORMATIE OVER DE INSTALLATIE

1. Lees de gebruiksaanwijzing zorgvuldig door voordat u het apparaat installeert.
2. Zorg er vóór het aansluiten van de voeding voor dat alle andere draden zijn aangesloten.
3. Zorg ervoor dat alle blootliggende draden zijn geïsoleerd om kortsluiting te voorkomen.
4. Maak na voltooiing van de installatie alle draden vast.
5. Aansluitingen op de speler moeten volgens deze gebruiksaanwijzing worden gemaakt. Een verkeerde aansluiting kan leiden tot schade aan het apparaat.
6. De speler is bedoeld om alleen te werken met een 12 V DC-installatie.

MONTAGE VAN HET APPARAAT

MONTAGE

1. Demonteer het apparaat.
2. Verwijder het buitenste sierframe.

Opmerking voor HDMI:

Gebruik een HDMI-kabel van goede kwaliteit.

De totale lengte (voor en achter) mag niet meer dan 365 cm bedragen.

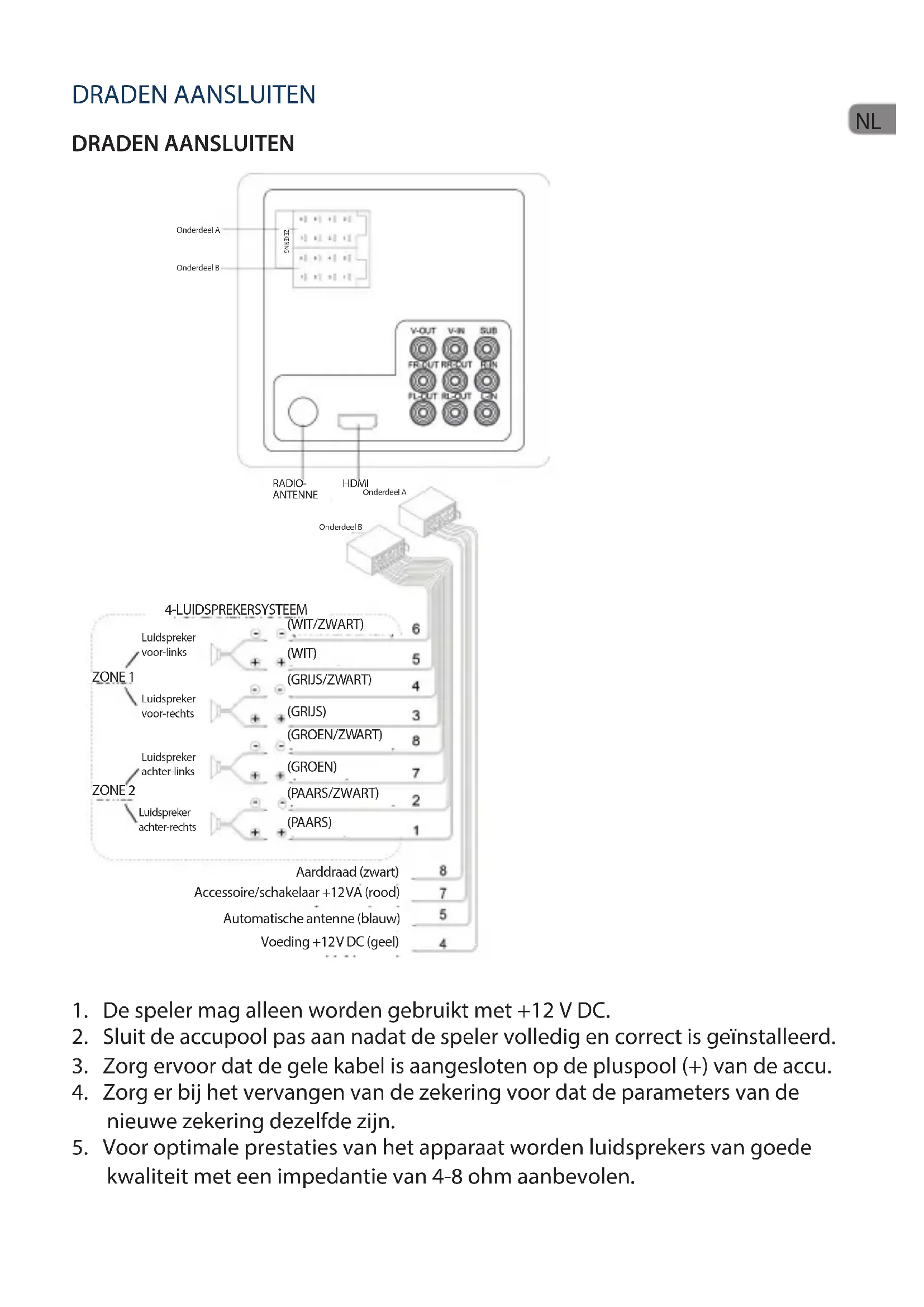

DRADEN AANSLUITEN

Onderdeel A Onderdeel B ZENJAN V-OUT V-IN SUB FR-OUT RBC-OUT RL-N FL-OUT RL-OUT CN RADIO- ANTENNE HDMI Onderdeel A Onderdeel B 4-LUIDSPREKERSYSTEM Luidspreker voor-links (WIT/ZWART) 6 + + (WIT) 5 (ZONE 1 GRIJS/ZWART) 4 Luidspreker voor-rechts (GRIJS) 3 + + (GROEN/ZWART) 8 Luidspreker achter-links (GROEN) 7 ZONE 2 (PAARS/ZWART) 2 Luidspreker achter-rechts (PAARS) 1 Aarddraad (zwart) 8 Accessoire/schakelaar +12VA (rood) 7 Automatische antenne (blauw) 5 Voeding +12V DC (geel) 4

1. De speler mag alleen worden gebruikt met +12 V DC.
2. Sluit de accupool pas aan nadat de speler volledig en correct is geïnstalleerd.
3. Zorg ervoor dat de gele kabel is aangesloten op de pluspool (+) van de accu.
4. Zorg er bij het vervangen van de zekering voor dat de parameters van de nieuwe zekering dezelfde zijn.
5. Voor optimale prestaties van het apparaat worden luidsprekers van goede kwaliteit met een impedantie van 4-8 ohm aanbevolen.

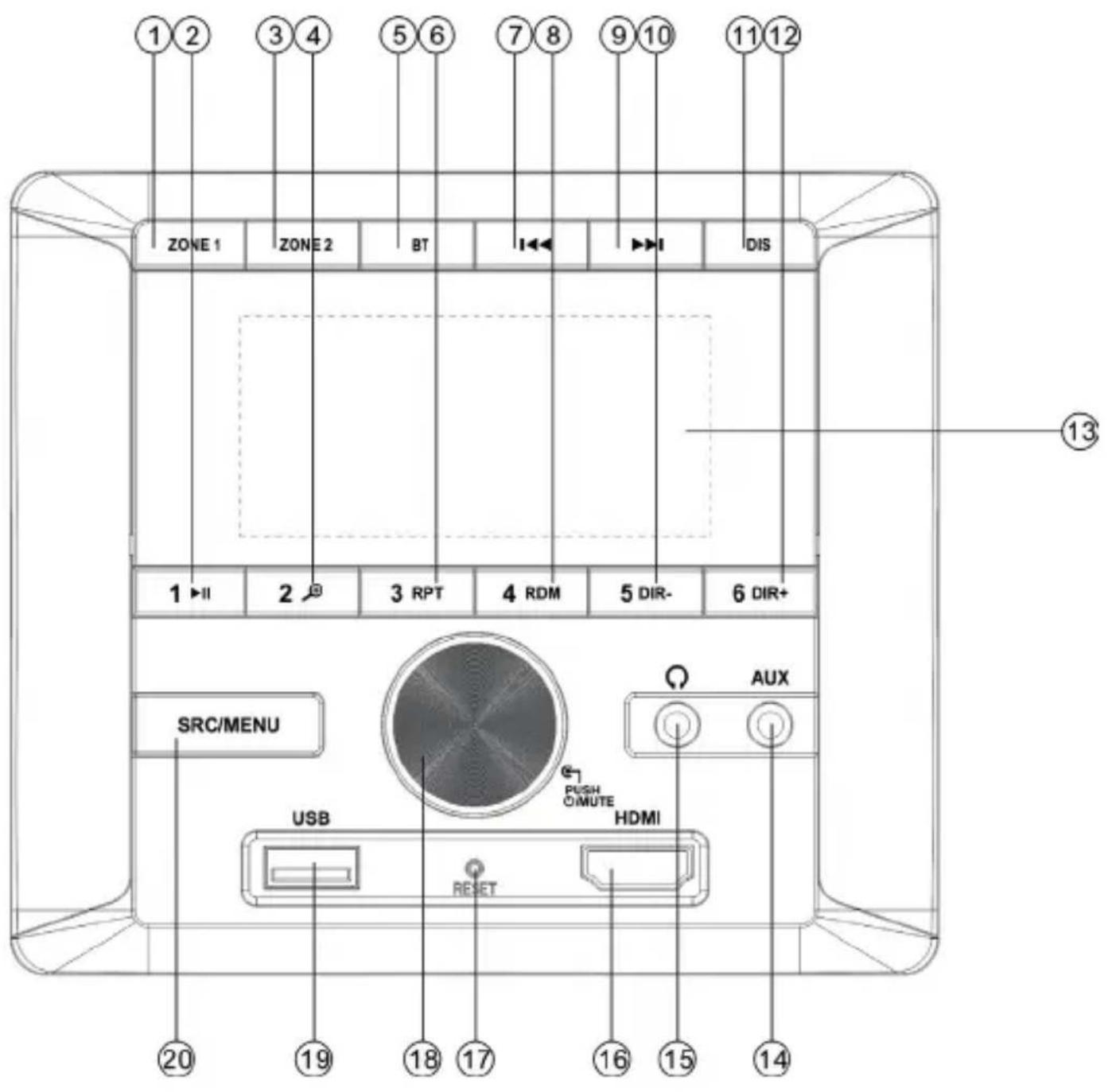

PLAATS VAN DE KNOPPEN

1 2 3 4 5 6 7 8 9 10 11 12 ZONE 1 ZONE 2 BT I←→I DIS 1 ▶II 2 3 RPT 4 RDM 5 DIR- 6 DIR+ SRC/MENU USB RESET HDMI AUX 20 19 18 17 16 15 14

1. ZONE 1

2.1

1. ZONE 2

4.2

1. BT

6.3 RPT

7.

8.4 RDM

9.

10.5 DIR-

1. DIS

12.6 DIR+

1. LCD SCHERM

2. AUX AANSLUITING 15. HOOFDTELEFOON AANSLUITING

3. HDMI AANSLUITING

4. RESET

5. DRAAIKNOP

6. USB AANSLUITING

7. SRC/MENU

BASISBEDIENING

Het apparaat en de Mute-functie in-/uitschakelen

Druk op de /MUTE draaiknop om het apparaat in te schakelen. Druk, als het apparaat aanstaat, kort op de draaiknop om de geluidsdempingsfunctie (MUTE) in- of uit te schakelen. Druk in en houd de draaiknop ingedrukt om het apparaat uit te schakelen.

Geluidsinstellingen en instelmenu

Druk in en houd de knop SRC/MENU ingedrukt om naar het onderstaande menu te gaan:

BAS->TRE->BAL->EQ (off/pop/rock/clas)->LOUD (on/off)->CLK HH->CLK MM->IR (on/off) ->CT (indep/sync)->BEEP (on/off) ->P_VOL (13)->DX (LOC)->STEREO (MONO) Draai bij elke positie de VOL-knop om deze in te stellen.

IR (ON/OFF):

IR ON: Met IR ON kan het apparaat worden ingeschakeld met de infrarood afstandsbediening. Het systeem staat dan in de modus van hoog energieverbruik.

IR OFF: Met IR OFF kan het apparaat niet worden ingeschakeld met de infrarood afstandsbediening. Het systeem staat in de modus van laag energieverbruik.

CT (INDEP/SYNC):

CT INDEP: De klok werkt onafhankelijk.

CT SYNC: De klok wordt gesynchroniseerd met de tijd van de ontvangen RDS-zender. Opmerking: Als de klok handmatig in het menu wordt ingesteld, wordt de CT-functie (kloktijd) automatisch ingesteld op de INDEP-modus (onafhankelijke werking).

BEEP (ON/OFF): Hiermee wordt de pieptoon in-/uitgeschakeld.

P-VOL (vooraf ingesteld inschakelvolume): Hiermee wordt het inschakelvolume ingesteld. Als het uitschakelvolume lager is dan het P-VOL niveau, zal het apparaat bij het inschakelen het volume instellen op het uitschakelvolume.

Als het uitschakelvolume hoger is dan het P-VOL niveau, zal het inschakelvolume bij het inschakelen van apparaat worden teruggezet naar het ingestelde P-VOL niveau.

Zoeken naar Bluetooth-luidsprekers

Druk in en houd de BT-knop ingedrukt, de melding "SEARCH..." [zoeken] verschijnt. Even later verschijnt de naam van een gevonden Bluetooth-apparaat. Om het volgende Bluetooth-apparaat weer te geven, draai de VOL-knop. Wanneer de naam van de gewenste Bluetooth-luidspreker op het LCD-scherm verschijnt, druk op de VOL-knop om het apparaat te koppelen. Als het koppelen gelukt is, verschijnt op het display "BOX ON".

Belangrijke opmerking: Ondanks vele tests met verschillende Bluetooth-apparaten, kan compatibiliteit met alle op de markt verkrijgbare Bluetooth-apparaten niet worden gegarandeerd.

Signaaloverdracht naar Bluetooth-luidspreker

Druk kort op de BT-knop om de overdracht van het signaal naar de Bluetooth-luid-spreker aan/uit te zetten. Op het display verschijnt "BOX OFF/ON".

Opmerking: Ondanks zorgvuldige controle door Blaupunkt van de compatibiliteit met verschillende Bluetooth-luidsprekers, kan een naadloze werking met alle op de markt verkrijgbare modellen niet worden gegarandeerd.

Bediening van Zone 1 en Zone 2

Druk kort op de knop Zone 1 (of Zone 2) om het geluid van Zone 1 (of Zone 2) in/uit te schakelen.

Houd de knop Zone 1 (of Zone 2) ingedrukt om het geluid van Zone 1 (of Zone 2) te dempen. Druk nogmaals op de knop om het geluidsdemping uit te schakelen.

Prioriteit voor informatie of klok

Druk kort op de DIS-knop om klokprioriteit of informatieprioriteit in te stellen.

Opmerking: Bij ontvangst van een RDS-zender in de FM-band, druk kort op DIS-knop om STATION NAME/CLOCK/FREQUENCY weer te geven.

Klok instellen

Ga in het menu naar de positie CLK HH/CLK MM. Draai de VOL-knop om uur/minuut in te stellen.

Hoofdtelefoon gebruiken

Op het frontpaneel bevindt zich een 3,5 mm aansluiting voor een hoofdtelefoon.

Deze neemt de instellingen van Zone 1 over.

RADIO GEBRUIKEN

Een radiozender ontvangen

Druk op de SRC/MENU-knop om FM1->FM2->MW te selecteren. Druk kort op de knop ▶▶/ ◀◀ am de gewenste radiozender te ontvangen. Houd de knop ▶▶/ ◀◀ ingedrukt om de frequentie handmatig af te stemmen.

Zenders handmatig opslaan en opgeslagen zenders oproepen

Terwijl de gewenste zender wordt ontvangen, druk in en houd een van de geheugenknoppen (1-6) gedurende 2 seconden ingedrukt. De huidige zender wordt onder de ingedrukte nummerknop opgeslagen. Druk kort op een van de geheugenknoppen (1-6) om direct naar een onder deze knop opgeslagen zender te luisteren.

DAB GEBRUIKEN

Druk op de SRC/MENU-knop om de bron om te schakelen tussen DAB1 of DAB2.

Een zender kiezen

Druk op de knop ▶/□□om de volgende/vorige zender te kiezen.

Zenders handmatig opslaan en opgeslagen zenders oproepen

Als de frequentie van de gewenste zender is ingesteld. Houd een van de knoppen 1-6 gedurende 2 seconden ingedrukt om deze zender onder het overeenkomstige nummer op te slaan. Druk kort op een van de geheugenknoppen (1-6) om direct naar een onder deze knop opgeslagen zender te luisteren.

USB GEBRUIKEN

Als een USB-stick op het apparaat wordt aangesloten, zal het automatisch MP3/W-MA-bestanden afspelen. Als er al een USB-stick op het apparaat is aangesloten, blijf kort op de SRC/MENU te drukken tot het USB-modusscherm verschijnt.

Een bestand kiezen

Druk op de ▶▶/ ◀◀knop om naar het volgende/vorige bestand te gaan. Houd de ▶▶/ ◀◀knop ingedrukt om snel vooruit of achteruit te gaan.

Afspelen/pauze

Druk op ▶ knop om het afspelen van een bestand te onderbreken/hervatten.

In een lus afspelen

Druk op de 3 RPT-knop om het lusafspelen te selecteren. RPT ONE/RPT FOLD/RPT ALL (standaard)

RPT ONE: In een lus afspelen van hetzelfde bestand.

RPT FOLD: In een lus afspelen van alle bestanden in een map.

RPT ALL: In een lus afspelen van alle bestanden.

RANDOM

Druk op de 4 RDM-knop om de functie van willekeurig afspelen in- of uit te schakelen.

RDM on: Willekeurig afspelen van alle bestanden.

RDM off: Willekeurig afspelen uitschakelen.

Map +/- functie

Druk op de knop DIR+/DIR- om de volgende/vorige map te kiezen en deze af te spelen.

Een liedje opzoeken

Druk in en houd de knop ingedrukt om "NUM 0000" weer te geven. Gebruik de VOL-draaiknop (of voer het nummer direct in) om het gewenste nummer te selecteren en druk vervolgens op VOL om het af te spelen. Let op: de cijfers 7/8/9/0 staan onder de volgende knoppen: BT = 7, |←← = 8, ▶→| = 9, DIS = 0.

GEBRUIK VAN DE AUX IN 1/2 AANSLUITING

De AUX IN 1 aansluiting op het frontpaneel is een 3,5 mm jack-aansluiting. De AUX IN 2 bevindt zich aan de achterkant en is een RCA-aansluiting. Druk bij het aansluiten van het audiosignaal op het apparaat op SRC/MENU-knop om over te schakelen naar de AUX IN 1 (2) modus.

BEDIENING

BLUETOOTH GEBRUIKEN

Bluetooth-apparaten koppelen

Schakel de Bluetooth functie op uw smartphone in en zoek naar Bluetooth-apparaten. In de lijst moet "BLAUPUNKT" verschijnen; selecteer "BLAUPUNKT" en voer vervolgens het wachtwoord "0000" in wanneer u erom wordt gevraagd. Als het koppelen met succes is voltooid, verschijnt het symbool BT op het scherm.

Bluetooth-audio

Druk op de SRC/MENU-knop om over te schakelen naar de BT MUSIC modus. Het apparaat zal automatisch een liedje van uw smartphone afspelen. Druk op de knop om het liedje te stoppen/ af te spelen.

Druk op de knop ▶▶/ ◀◀om het volgende/vorige nummer te kiezen.

HDMI GEBRUIKEN

De voorste HDMI-aansluiting gaat over naar de achterste HDMI-aansluiting. Het afspelen via HDMI wordt dus niet beïnvloed.

V-IN en V-OUT RCA-aansluiting

Aan de achterkant van het apparaat gaat de V-IN aansluiting over naar de V-OUT aansluiting.

AFSTANDSBEDIENING

De afstandsbediening kan worden gebruikt wanneer de IR-optie in het menu is ingeschakeld.

OFF: Het apparaat in-/uitschakelen

VOL+: Volume verhogen

VOL- : Volume verlagen

1: Zone 1 MUTE in-/uitschakelen
2: Zone 2 MUTE in-/uitschakelen

OFF 1 2 SRC ZONE 1 ZONE 2 BAND VOL+ BT SEL ▶▶▶ EQ VOL- DIS 1/▶II 2 3/RPT 4/RDM 5 -10 DIR- 6 +10 DIR+ BLAUPUNKT

Vereisten betreffende de voeding : 12 V gelijkstroom, minpool verbonden met de massa

- Lage tonen (bij 100 Hz) : ±10 dB

- Hoge tonen (bij 100 Hz) : ±10 dB

Maximaal uitgangsvermogen : 4 x 40 watts

Stroomverbruik: :10 A (max.)

RADIO	FM	AM
Frequentiebereik:	87.5 to 108 MHz	522 to 1620 KHz
IF	10.7 MHz	450 KHz
Gevoeligheid	4 μV (S/N = 30 dB)	36 dBμV (S/N = 20 dB)
Stereokanaalscheiding	>25 dB	/

PROBLEEMOPLOSSING

Probleem	Oorzaak	Oplossing
Geen voeding	De ontsteking van het voertuig is niet ingeschakeld.	Zet de sleutel in het contactslot in de stand “ACC” (tussenstand), als de voeding is aangesloten op het hulpcircuit van het voertuig en de motor niet draait.
	Doorgebrande zekering.	Vervang de zekering.
Geen geluid	Het geluidssterkte staat op het minimum.	Stel het geluidssterkte in op het gewenste niveau.
	De bekabeling is niet correct aangesloten.	Controleer de kabelaansluitingen.
De bedieningsknoppen van het apparaat werken niet.	De ingebouwde microcomputer werkt niet correct door ruis.	Druk op de resetknop.
De radio werkt niet. De automatische selectie van radiozenders werkt niet.	De antennekabel is niet aangesloten.	Sluit de antennekabel goed aan.
	Het signaal is te zwak.	Kies handmatig een zender.
Het afspelen vanuit de muziek app van uw mobiele telefoon werkt niet.	Het apparaat is gekoppeld met een andere mobiele telefoon.	1) Schakel de Bluetooth-functie op de andere mobiele telefoon uit.2) Sluit de app af en start de app opnieuw.
