MODE D'EMPLOI B024DPU08 Tripp Lite
- Commutateur écran-clavier-souris 4K DisplayPort/USB 3.0 à 8 ou 16 ports
- Câble de mise à niveau du micrologiciel
- Adaptateur d'alimentation
- Quincaillerie de montage
- Guide de démarrage rapide
- Câbles DisplayPort de la série P580
- Câbles A/B réversibles USB 2.0 de la série UR022
- Câbles audio mini stéréo de 3,5 mm de la série P312
- Trousses de câbles DisplayPort/USB/audio personnalisées P783-0XX-DP

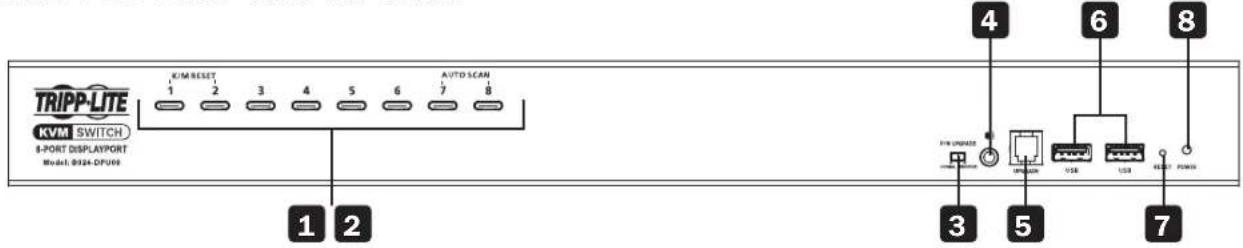

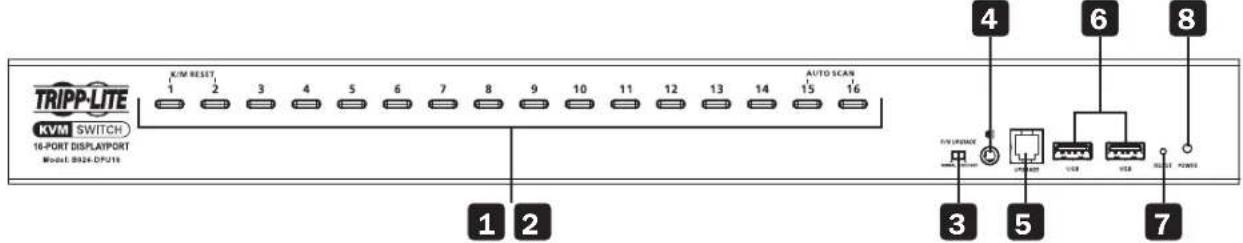

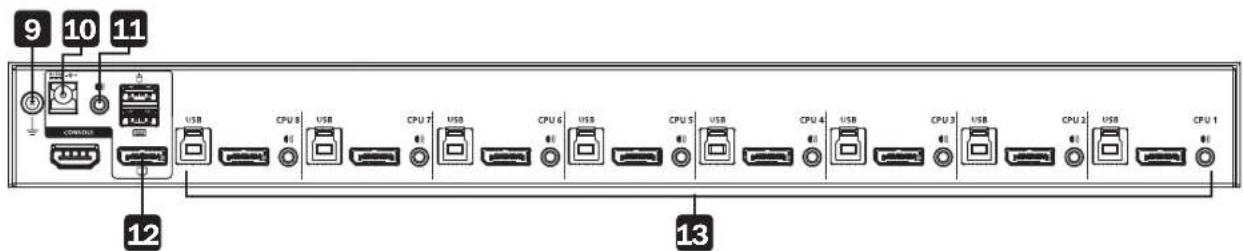

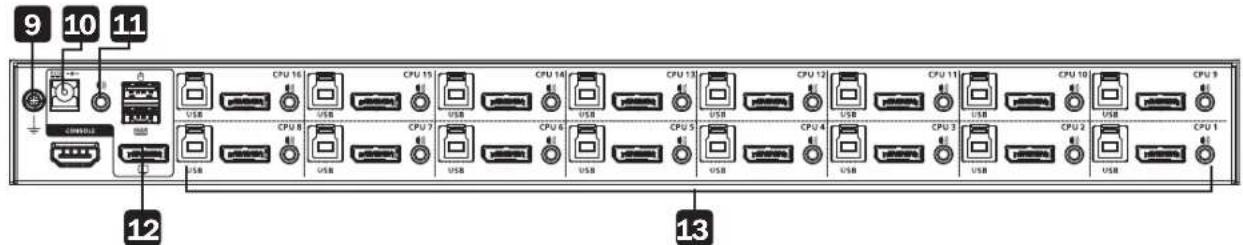

- Adaptateur de DisplayPort à DVI P134-000 Contenu de l'emballage Accessoires en option19 Caractéristiques du produit B024-DPU08 vue de face B024-DPU08 vue arrière B024-DPU16 vue de face B024-DPU16 vue arrière
Boutons de sélection des ports
Voyants à DEL du port
Commutateur de récupération de la mise à niveau du micrologiciel
Port de mise à niveau de micrologiciel
Ports de périphériques USB 3.1 Gen 1
Bouton de réinitialisation
Voyant à DEL d'alimentation
Borne de mise à la terre
Prise d'alimentation
Ports du commutateur écran-clavier-souris

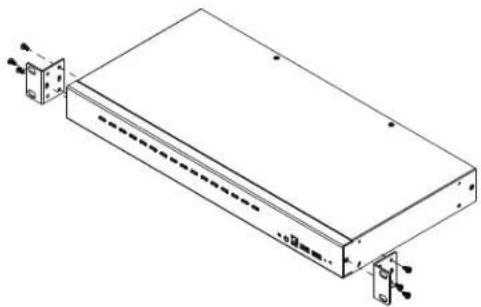

Installation Montage en bâti – devant Remarque : Sauf indication contraire, les vis du bâti mentionnées dans les étapes suivantes sont fournies par l'utilisateur. Si des vis supplémentaires sont nécessaires, contacter le fournisseur du bâti.
Retirer les vis, une du côté gauche et une du côté droit à proximité du devant de l'appareil.
Utiliser les vis à tête hexagonale Phillips M3 x 6 fournies avec la trousse de montage en bâti pour fixer les supports pour montage en bâti aux côtés se trouvant à proximité du devant de l'appareil.

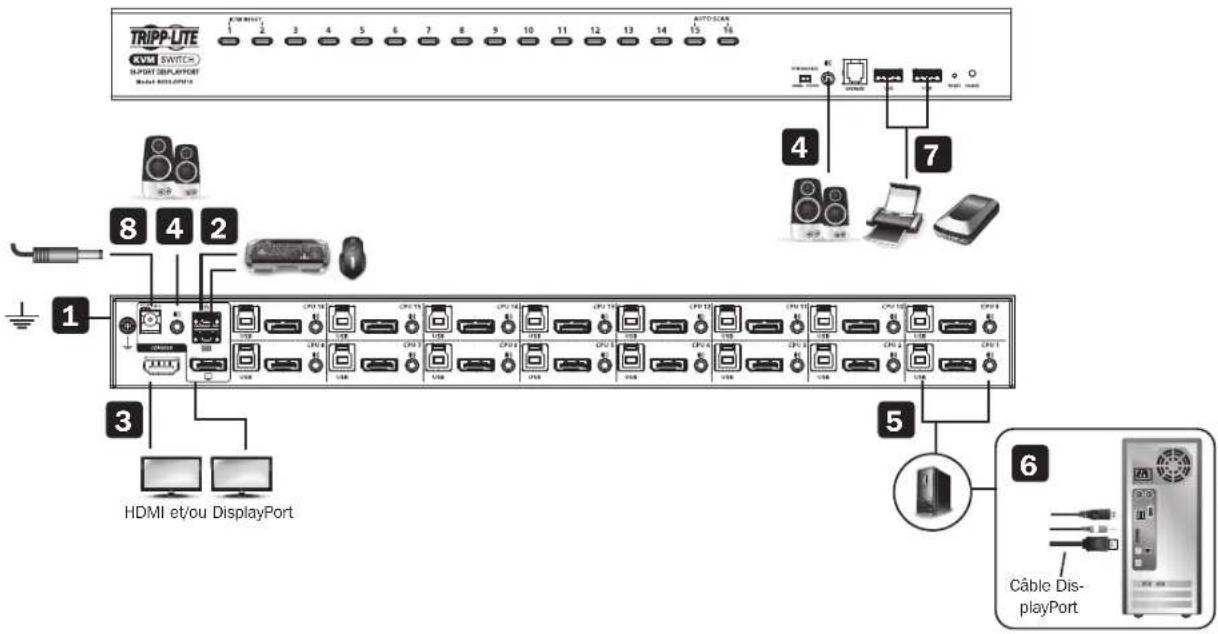

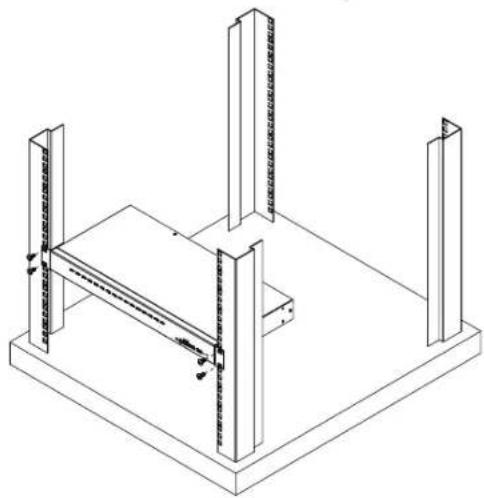

Placer le commutateur écran-clavier-souris dans le bâti. Le placer pour que les trous dans les supports de montage soient alignés avec les trous dans le bâti. Fixer les supports de montage au devant du bâti.21 Installation Installation à un seul étage Pour installer le commutateur, consulter le schéma d'installation, puis suivre les étapes suivantes :
Mettre le B024-DPU08/B024-DPU16 à la masse en connectant une extrémité d'un fil de mise à la masse à la borne de mise à la masse et l'autre extrémité à un objet mis à la masse approprié. Remarque : Ne pas omettre cette étape. Une mise à la masse appropriée aide à éviter les dommages causés à l'appareil par les surtensions et l'électricité statique.
Brancher un clavier USB et une souris USB dans les ports de la console USB depuis la section des ports de la console qui se trouve sur le panneau arrière de l'appareil.
Brancher le ou les moniteurs DisplayPort et/ou HDMI dans le ou les ports de la console DisplayPort et/ou HDMI depuis la section des ports de la console qui se trouve sur le panneau arrière de l'appareil, puis mettre le ou les moniteurs sous tension. Remarque : Le B024-DPU08/B024-DPU16 affiche le même contenu de la source sur les moniteurs DisplayPort et HDMI lorsque les ports de la console DisplayPort et HDMI sont branchés simultanément.
Brancher les haut-parleurs dans les prises audio sur le panneau avant et le panneau arrière de l'appareil. Les haut- parleurs branchés dans le panneau avant ont priorité sur ceux qui sont branchés dans le panneau arrière.
Utiliser les ensembles de câbles fournis (câble DisplayPort, câble USB 3.0 et câble audio) avec cet emballage. Brancher le connecteur DisplayPort dans un port DisplayPort disponible dans la section des ports écran-clavier- souris du commutateur (CPU 1, CPU 2, etc.), puis brancher le câble USB 3.0 et le câble audio dans leur port correspondant. Remarque : Vérifier que tous les connecteurs se trouvent dans la même section de ports écran-clavier-souris (tous dans CPU 1, tous dans CPU 2, etc.).
Brancher l'autre extrémité du câble DisplayPort, du câble USB 3.0 et du câble audio dans leur port respectif sur l'ordinateur. Répéter les étapes 5 et 6 pour les autres ordinateurs à installer.
(facultatif) Brancher les périphériques USB dans les ports USB Type-A dans la section du concentrateur de périphérique USB 3.1 Gen 1 qui se trouve sur le panneau avant de l'appareil.
Brancher l'adaptateur d'alimentation fourni avec le commutateur dans une source d'alimentation CA, puis brancher l'adaptateur d'alimentation dans la prise de courant du commutateur. Le B024-DPU08/B024-DPU16 est maintenant sous tension.
Mettre les ordinateurs sous tension.

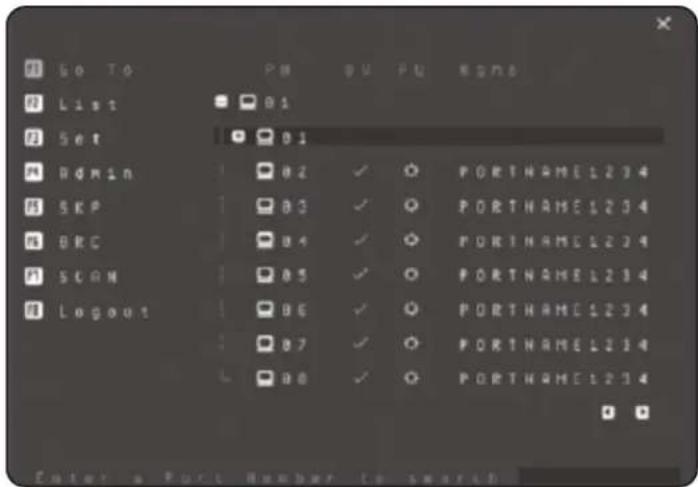

HDMI et/ou DisplayPortCâble Dis-playPort22 Fonctionnement Le B024-DPU08/B024-DPU16 offre quatre méthodes de sélection des ports pour accéder aux ordinateurs sur l'installation : une commutation manuelle, un système de menus d'affichage à l'écran, des touches rapides et des commandes RS-232. Pour des informations détaillées, consulter le manuel de l'utilisateur du B024-DPU08/B024- DPU16, disponible en visitant tripplite.com/support/downloads. Commutation manuelle Utiliser les boutons-poussoirs du panneau avant pour passer manuellement à un port. Affichage à l'écran (commutation de port) L'affichage à l'écran est une méthode à base de menus où la souris et le clavier sont activés pour gérer le contrôle de l'ordinateur et les opérations de commutation. Toutes les procédures commencent par le menu principal de l'affichage à l'écran. Touche rapide par défaut de l'affichage à l'écran : Appuyer à deux reprises sur la touche [Scroll Lock] pour afficher l'affichage à l'écran. Si c'est la première fois que l'affichage à l'écran est exécuté ou si la fonction mot de passe n'a pas été configurée, appuyer simplement sur [Enter]. Pour se connecter en tant qu'administrateur, utiliser le nom d'utilisateur et le mot de passe par défaut : administrator/ password. Pour plus d'informations, consulter le manuel de l'utilisateur du B024-DPU08/B024-DPU16, disponible en visitant tripplite.com/support/downloads.23 Fonctionnement Mode de réglage des touches rapides Le mode de réglage des touches rapides est utilisé pour configurer les fonctions sur le commutateur. Suivre les étapes ci-dessous pour appeler le mode de réglage des touches rapides et effectuer une fonction de touches rapides.
1. Appuyer et retenir la touche [Num Lock].
2. Appuyer sur la touche [-], puis la relâcher.
3. Relâcher la touche [Num Lock].
4. Appuyer sur la touche rapide pour effectuer la fonction désirée. Consulter le tableau ci-dessous pour la fonction.
Tableau Résumé du mode de réglage des touches rapides Touche Fonction [numéro d'identification du port][Enter] Permet de commuter la mise au point du commutateur écran-clavier-souris, de l'audio et de l'USB directement à l'ordinateur qui correspond à ce numéro d'identification du port (B024- DPU08 : 1-8/B024-DPU16 : 1-16). [numéro d'identification du port][K][Enter] Permet de commuter la mise au point du commutateur écran-clavier-souris et de l'audio directement à l'ordinateur qui correspond à ce numéro d'identification du port (B024-DPU08 : 1-8/B024-DPU16 : 1-16). [numéro d'identification du port][U][Enter] Permet de commuter la mise au point uniquement de l'USB directement à l'ordinateur qui correspond à ce numéro d'identification du port (B024-DPU08: 1-8/B024-DPU16: 1-16). Remarque : Cette fonction de touches rapides fonctionne sur uniquement sur une installation à un seul étage. [A][Enter] Lance Auto Scan. La mise au point du commutateur écran-clavier-souris revient par cycle de port à port à des intervalles par défaut de 5 secondes. [F1] Permet de configurer le système d'exploitation du port à Windows. [F2] Permet de configurer le système d'exploitation du port à Mac. [F3] Permet de configurer le système d'exploitation du port à Sun. [M] Permet d'activer/désactiver l'émulation de la souris.24 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support 21-02-207 93-3E1E_RevB Garantie Garantie limitée de 1 an TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période d'un (1) an à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir une réparation sous la présente garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (RMA) auprès de TRIPP LITE ou d'un centre de réparation reconnu par TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation reconnu par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque. SAUF INDICATION CONTRAIRE DANS LES PRÉSENTES, TRIPP LITE N'ÉMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADAPTATION À UN USAGE PARTICULIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur. À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, TRIPP LITE ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres. Renseignements sur la conformité à la directive DEEE pour les clients de Tripp Lite et les recycleurs (Union européenne) En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :
- D'envoyer l'équipement usagé au recyclage pourvu qu'il soit remplacé par un équipement équivalent (cela varie selon les pays)
- De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile. AVERTISSEMENT Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l’appareil de maintien de la vie ou affecter de façon majeure sa sécurité ou son efficacité. La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.25 Краткое руководство пользователя
