B020-U16-19-KF - Commutateur Tripp Lite - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil B020-U16-19-KF Tripp Lite au format PDF.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Commutateur KVM rackable avec console intégrée |
| Marque | Tripp Lite |
| Modèle | B020-U16-19-KF |
| Nombre de ports | 16 ports KVM |
| Format rack | 19 pouces, 1U |
| Dimensions (L x P x H) | 48,3 x 45,0 x 4,4 cm |
| Poids | Environ 15 kg |
| Alimentation | AC 100-240 V, 50/60 Hz, adaptateur secteur inclus |
| Consommation électrique | 30 W (max) |
| Résolution vidéo maximale | 1920 x 1440 (VGA), 1920 x 1200 (DVI via adaptateur) |
| Connectivité | PS/2 et USB pour clavier/souris, VGA pour vidéo |
| Fonctionnalités | Commutation par boutons, OSD, émulation de clavier/souris, auto-détection |
| Support multi-plateforme | Windows, Linux, Mac, Sun, Unix |
| Montage en rack | Nécessite 2 personnes, supports en L fournis, écrous à cage pour racks non pré-filetés |
| Ventilation | Espace libre de 5,1 cm de chaque côté, 12,7 cm à l'arrière |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec, éviter les produits chimiques |
| Sécurité | Utiliser le support de montage fourni, ne pas obstruer les ouvertures |
| Pièces détachées et réparabilité | Pas de pièces détachées disponibles, contacter le SAV Tripp Lite |
| Informations générales | Consulter le manuel complet sur Tripplite.Eaton.com pour des instructions détaillées |
FOIRE AUX QUESTIONS - B020-U16-19-KF Tripp Lite
Comment installer le commutateur B020-U16-19-KF dans un rack ?
L'installation doit être réalisée à deux personnes. Une personne maintient le commutateur en place tandis que l'autre visse les supports avant au rack, puis glisse les supports en L par l'arrière et les fixe. Serrez ensuite les vis avant.
Quels câbles utiliser pour connecter les ordinateurs ?
Utilisez un jeu de câbles KVM (KVM Cable Kit) pour connecter un port KVM du commutateur aux ports clavier, vidéo et souris de l'ordinateur. Ces câbles sont généralement vendus séparément.
Comment brancher l'alimentation ?
Branchez le cordon d'alimentation fourni dans la prise d'alimentation de la console KVM, puis dans une source d'alimentation secteur (AC 100-240V).
Quelle est la résolution vidéo maximale prise en charge ?
La résolution maximale est de 1920 x 1440 pour VGA et 1920 x 1200 pour DVI via adaptateur. Assurez-vous que vos câbles et ordinateurs supportent cette résolution.
Le commutateur est-il compatible avec les claviers et souris USB ?
Oui, le B020-U16-19-KF prend en charge les claviers et souris USB et PS/2. Il offre une émulation intelligente pour assurer la compatibilité lors du basculement.
Comment basculer entre les ordinateurs connectés ?
Vous pouvez basculer via les boutons du panneau avant, via le menu OSD (affichage à l'écran) à l'aide du clavier, ou en appuyant sur des séquences de touches de fonction (par exemple, Scroll Lock deux fois).
Quels systèmes d'exploitation sont supportés ?
Le commutateur supporte Windows (toutes versions), Linux, Mac OS, Sun Solaris et d'autres systèmes Unix. L'émulation de clavier/souris assure une compatibilité étendue.
Y a-t-il une fonction de gestion à distance ?
Ce modèle est une console KVM locale (montée en rack). Il ne dispose pas de gestion à distance IP native. Consultez les modèles avec support IP pour une gestion à distance.
Comment nettoyer la console KVM ?
Utilisez un chiffon doux et sec pour nettoyer l'écran et le boîtier. N'utilisez pas de produits chimiques agressifs ou de liquides qui pourraient endommager les composants.
Où trouver le manuel d'utilisation complet ?
Téléchargez le manuel complet au format PDF sur le site de Tripp Lite : Tripplite.Eaton.com. Vous y trouverez les instructions d'installation, de configuration et de dépannage.
Questions des utilisateurs sur B020-U16-19-KF Tripp Lite
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Commutateur au format PDF gratuitement ! Retrouvez votre notice B020-U16-19-KF - Tripp Lite et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil B020-U16-19-KF de la marque Tripp Lite.

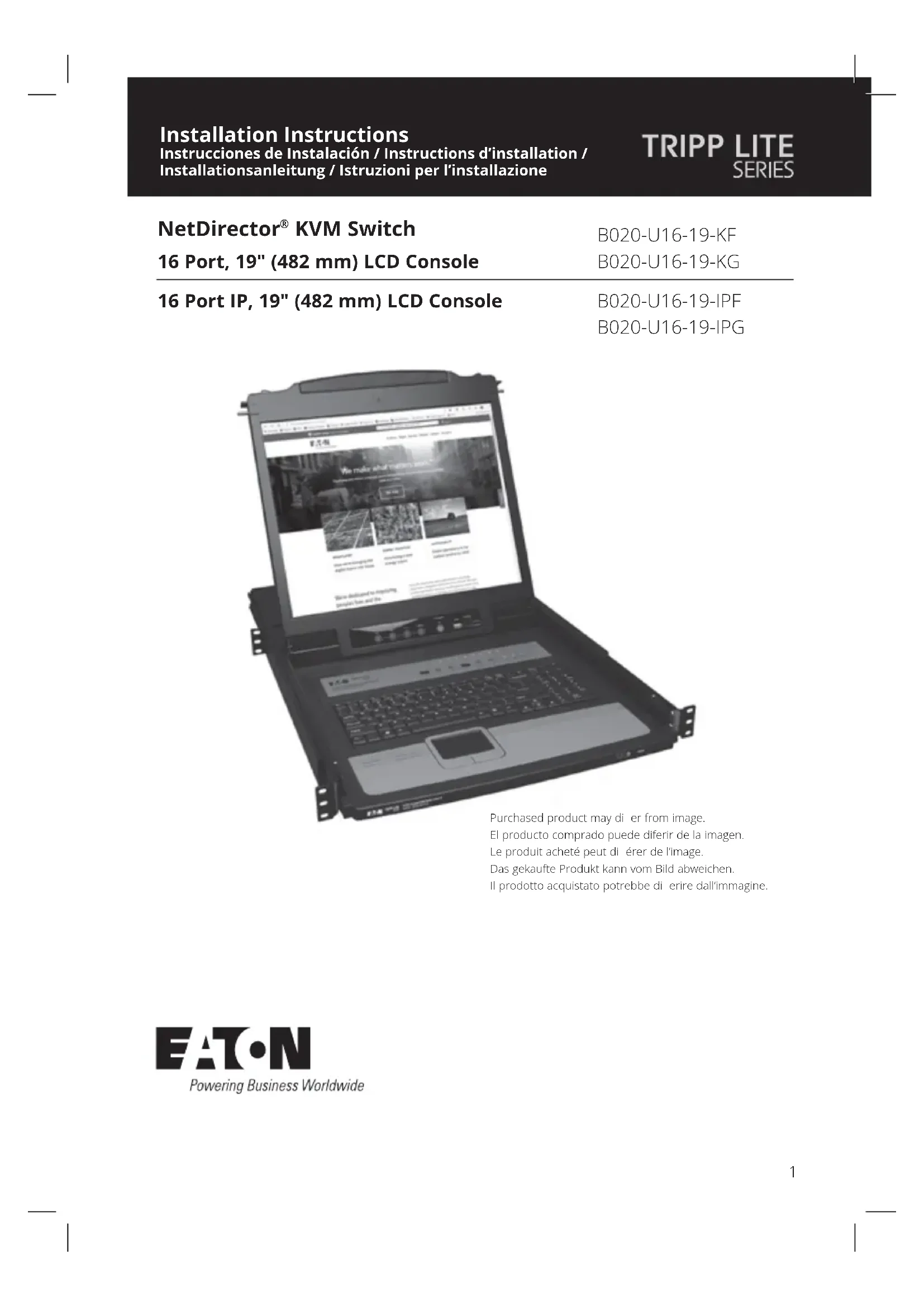

MODE D'EMPLOI B020-U16-19-KF Tripp Lite
Le produit acheté peut di érer de l'image.
Pour des instructions d'installation complètes, reportez-vous au manuel du propriétaire.
- Il faut deux personnes pour installer le commutateur KVM. Pendant qu'une personne positionne le commutateur dans le rack et le maintient en place, la seconde personne visse sans serrer les supports avant au rack à l'aide des vis fournies avec le kit de montage en rack.
- Pendant que la première personne maintient le commutateur en place, la seconde personne glisse les supports en L dans les supports latéraux du commutateur par l'arrière, jusqu'à ce que les brides des supports entrent en contact avec le rack. A l'aide des vis fournies avec le kit de montage en rack, xez les supports en L au rack.
- Serrez les vis du support avant.
Remarques :
- Des écrous à cage sont prévus pour les racks qui ne sont pas pré-filetés.
- Prévoyez au moins 2 pouces (5,1 cm) de chaque côté pour une bonne ventilation et au moins 5 pouces (12,7 cm) à l'arrière pour le cordon d'alimentation et les câbles.
- Téléchargez le manuel d'utilisation complet sur le site Tripplite.Eaton.com pour obtenir des instructions d'installation supplémentaires.
Installation
Instalación / Installation / Installation / Installazione
Deutsch
1 Utilisez un jeu de câbles KVM pour connecter tout port KVM disponible aux ports clavier, vidéo et souris de l'ordinateur.
2 Branchez le cordon d'alimentation dans la prise d'alimentation de la console et dans une Source d'alimentation en courant alternatif.
