B064C-16-1-IP - Commutateur Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Commutateur KVM sur IP 16 ports, prise en charge de plusieurs plateformes, résolution jusqu'à 1920 x 1200, interface utilisateur graphique basée sur le web.
Utilisation	Permet de contrôler plusieurs serveurs à distance via une interface web sécurisée, idéal pour les environnements de centre de données.
Maintenance et réparation	Vérification régulière des mises à jour du firmware recommandée, nettoyage des ports et des connexions pour éviter la corrosion.
Sécurité	Supporte l'authentification par mot de passe, cryptage des données, et accès sécurisé via SSL.
Informations générales	Dimensions : 44 x 27 x 4,4 cm, poids : 3,5 kg, garantie limitée de 2 ans, compatibilité avec les systèmes d'exploitation Windows, Mac, et Linux.

FOIRE AUX QUESTIONS - B064C-16-1-IP Tripp Lite

Comment puis-je réinitialiser le Tripp Lite B064C-16-1-IP ?

Pour réinitialiser le commutateur, appuyez sur le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Le commutateur ne s'allume pas, que faire ?

Vérifiez d'abord que l'alimentation est correctement connectée. Assurez-vous également que la prise fonctionne. Si le problème persiste, essayez d'utiliser un autre adaptateur secteur.

Comment configurer le Tripp Lite B064C-16-1-IP pour le contrôle à distance ?

Connectez-vous à l'interface web du commutateur en utilisant son adresse IP. Suivez les instructions de la section 'Configuration réseau' dans le manuel pour configurer l'accès à distance.

Pourquoi je n'ai pas de vidéo sur mon écran après avoir connecté le commutateur ?

Vérifiez que les câbles vidéo sont correctement connectés et que l'entrée de l'écran est réglée sur la bonne source. Assurez-vous également que le commutateur est alimenté.

Comment puis-je changer les paramètres de résolution vidéo ?

Accédez à l'interface web du commutateur et allez dans le menu 'Paramètres vidéo'. Vous pourrez y ajuster la résolution selon vos besoins.

Le Tripp Lite B064C-16-1-IP fonctionne-t-il avec les systèmes d'exploitation Mac ?

Oui, le Tripp Lite B064C-16-1-IP est compatible avec les systèmes d'exploitation Windows, MacOS et Linux.

Comment mettre à jour le firmware du commutateur ?

Téléchargez la dernière version du firmware depuis le site web de Tripp Lite. Connectez-vous à l'interface web du commutateur et utilisez l'option 'Mise à jour du firmware' pour télécharger le nouveau fichier.

Que faire si le commutateur ne répond pas aux commandes ?

Essayez de redémarrer le commutateur en le débranchant et en le rebranchant. Si le problème persiste, vérifiez votre connexion réseau et assurez-vous que le commutateur est à jour.

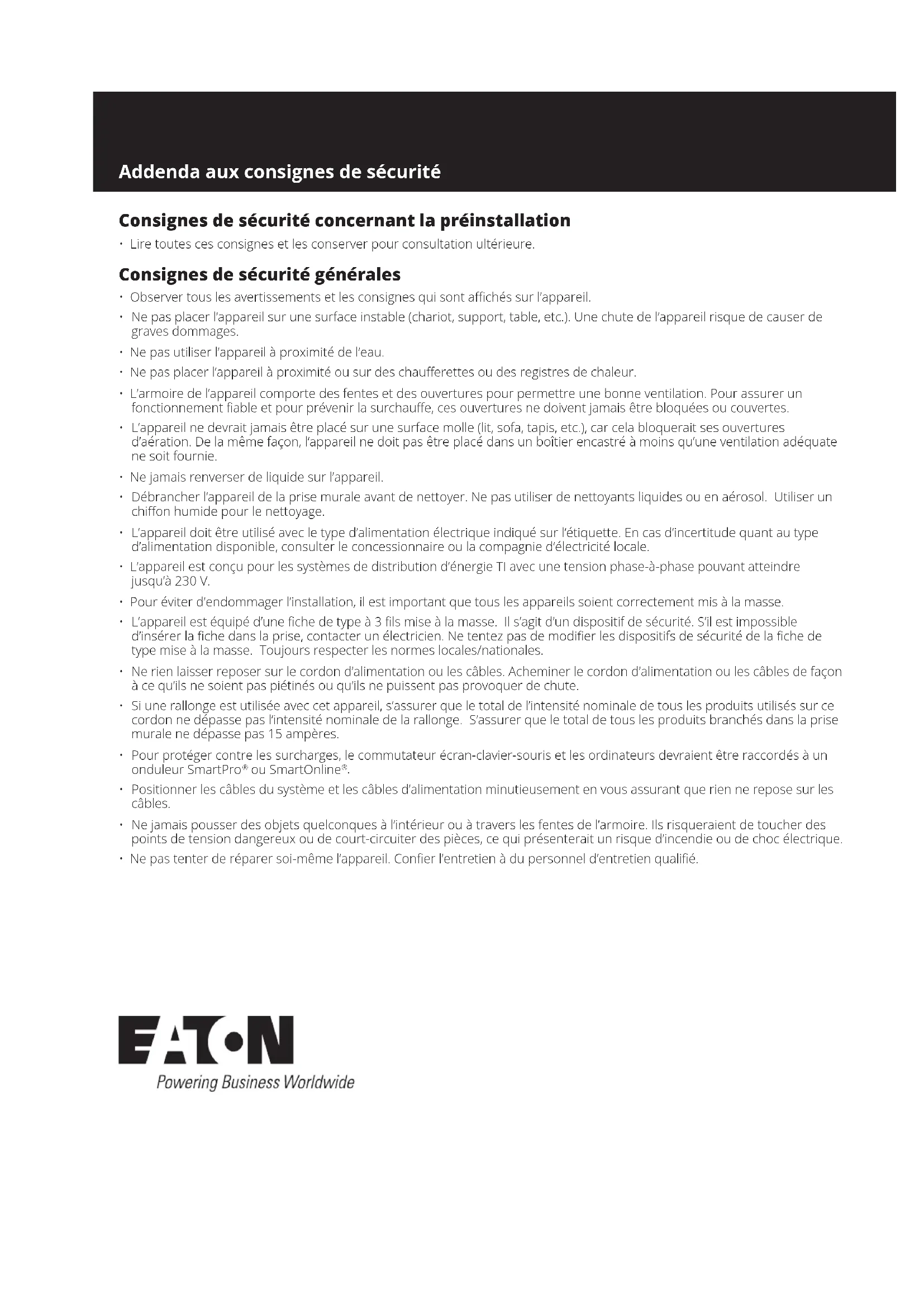

MODE D'EMPLOI B064C-16-1-IP Tripp Lite

Consignes de sécurité concernant la préinstallation

• Lire toutes ces consignes et les conserver pour consultation ultérieure. Consignes de sécurité générales

• Observer tous les avertissements et les consignes qui sont achés sur l’appareil.

• Ne pas placer l’appareil sur une surface instable (chariot, support, table, etc.). Une chute de l’appareil risque de causer de graves dommages.

• Ne pas utiliser l’appareil à proximité de l’eau.

• Ne pas placer l’appareil à proximité ou sur des chauerettes ou des registres de chaleur.

• L’armoire de l’appareil comporte des fentes et des ouvertures pour permettre une bonne ventilation. Pour assurer un fonctionnement able et pour prévenir la surchaue, ces ouvertures ne doivent jamais être bloquées ou couvertes.

• L’appareil ne devrait jamais être placé sur une surface molle (lit, sofa, tapis, etc.), car cela bloquerait ses ouvertures d’aération. De la même façon, l’appareil ne doit pas être placé dans un boîtier encastré à moins qu’une ventilation adéquate ne soit fournie.

• Ne jamais renverser de liquide sur l’appareil.

• Débrancher l’appareil de la prise murale avant de nettoyer. Ne pas utiliser de nettoyants liquides ou en aérosol. Utiliser un chion humide pour le nettoyage.

• L’appareil doit être utilisé avec le type d’alimentation électrique indiqué sur l’étiquette. En cas d’incertitude quant au type d’alimentation disponible, consulter le concessionnaire ou la compagnie d’électricité locale.

• L’appareil est conçu pour les systèmes de distribution d’énergie TI avec une tension phase-à-phase pouvant atteindre jusqu’à 230 V.

• Pour éviter d’endommager l’installation, il est important que tous les appareils soient correctement mis à la masse.

• L’appareil est équipé d’une che de type à 3 ls mise à la masse. Il s’agit d’un dispositif de sécurité. S’il est impossible d’insérer la che dans la prise, contacter un électricien. Ne tentez pas de modier les dispositifs de sécurité de la che de type mise à la masse. Toujours respecter les normes locales/nationales.

• Ne rien laisser reposer sur le cordon d’alimentation ou les câbles. Acheminer le cordon d’alimentation ou les câbles de façon à ce qu’ils ne soient pas piétinés ou qu’ils ne puissent pas provoquer de chute.

• Si une rallonge est utilisée avec cet appareil, s’assurer que le total de l’intensité nominale de tous les produits utilisés sur ce cordon ne dépasse pas l’intensité nominale de la rallonge. S’assurer que le total de tous les produits branchés dans la prise murale ne dépasse pas 15 ampères.

• Pour protéger contre les surcharges, le commutateur écran-clavier-souris et les ordinateurs devraient être raccordés à un onduleur SmartPro

• Positionner les câbles du système et les câbles d’alimentation minutieusement en vous assurant que rien ne repose sur les câbles.

• Ne jamais pousser des objets quelconques à l’intérieur ou à travers les fentes de l’armoire. Ils risqueraient de toucher des points de tension dangereux ou de court-circuiter des pièces, ce qui présenterait un risque d’incendie ou de choc électrique.

• Ne pas tenter de réparer soi-même l’appareil. Coner l’entretien à du personnel d’entretien qualié. Addenda aux consignes de sécurité• Si les conditions suivantes se présentent, débrancher l’appareil de la prise murale et l’apporter pour être réparé par du personnel d’entretien qualié :

• Le cordon d’alimentation ou la che est endommagé ou usé.

• Du liquide a été renversé dans l’appareil.

• L’appareil a été exposé à la pluie ou à l’eau.

• L’appareil a été échappé ou l’armoire a été endommagée.

• L’appareil présente un changement notable de performance, indiquant le besoin d’un entretien.

• L’appareil ne fonctionne pas normalement bien que les instructions d’utilisation aient été respectées.

• Ajuster uniquement les commandes qui sont couvertes dans les instructions d’utilisation. Un mauvais ajustement des autres commandes pourrait causer des dommages entraînant des réparations importantes par un technicien qualié.

• Ne pas raccorder le connecteur RJ-11 marqué « UPGRADE » (mise à niveau) à un réseau de télécommunication public.

• Il n’est pas recommandé d’utiliser cet équipement dans les applications de soutien vital où une panne de cet équipement serait susceptible de causer une panne de l’équipement de soutien vital ou d’aecter sérieusement sa sécurité ou son ecacité. Ne pas utiliser cet équipement dans un milieu où il existe un mélange anesthésique inammable avec de l’air, de l’oxygène ou de l’oxyde nitreux.

• Surcharge du circuit – Il est important de tenir compte de l’équipement et de la connexion du circuit d’alimentation. Un circuit surchargé peut avoir un eet sur la protection contre les surintensités et le câblage d’alimentation. Toujours respecter les valeurs nominales sur la plaque signalétique de l’équipement au moment de s’occuper d’un problème de surcharge d’un circuit. Consignes de sécurité concernant le montage en bâti

• Avant de travailler sur le bâti, s’assurer que les stabilisateurs sont bien attachés au bâti, sont abaissés jusqu’au plancher et que l’ensemble du poids du bâti repose sur le plancher. Installer les stabilisateurs avant et latéraux sur un seul bâti ou les stabilisateurs avant pour plusieurs bâtis réunis avant de travailler sur le bâti.

• Toujours charger le bâti à partir du bas en montant et charger d’abord l’article le plus lourd dans le bâti.

• S’assurer que le bâti est au niveau et stable avant de prolonger un appareil du bâti.

• Faire preuve de prudence en appuyant sur les loquets d’ouverture du rail de l’appareil et en faisant glisser un appareil vers l’intérieur ou l’extérieur du bâti; les rails coulissants pourraient pincer vos doigts.

• Une fois qu’un appareil est inséré dans le bâti, prolonger délicatement le rail dans une position de verrouillage, puis glisser l’appareil dans le bâti.

• Ne pas surcharger le circuit de dérivation d’alimentation CA qui fournit l’alimentation au bâti.

• La charge totale du bâti ne devrait pas dépasser 80 pour cent de la tension du circuit de dérivation.

• S’assurer que tout l’équipement utilisé sur le bâti (y compris les barres d’alimentation et les autres connecteurs électriques) est correctement mis à la masse.

• S’assurer qu’un bon débit d’air est fourni aux appareils dans le bâti.

• S’assurer que la température de fonctionnement ambiante de l’environnement du bâti n’excède pas la température ambiante maximum spéciée pour l’équipement par le fabricant.

• Ne pas marcher ou se tenir sur un appareil lors de l’entretien des autres appareils dans un bâti. La politique de Eaton en est une d’amélioration continue. Les spécications sont sujettes à changement sans préavis. Eaton 1000 Eaton Boulevard Cleveland, OH 44122 États-Unis Eaton.com © 2023 Eaton Tous droits réservés. Publication n° 23-11-050/93-336E_RevC Décembre 2023 Eaton est une marque déposée. Toutes les marques de commerce sont la propriété de leurs propriétaires respectifs.
