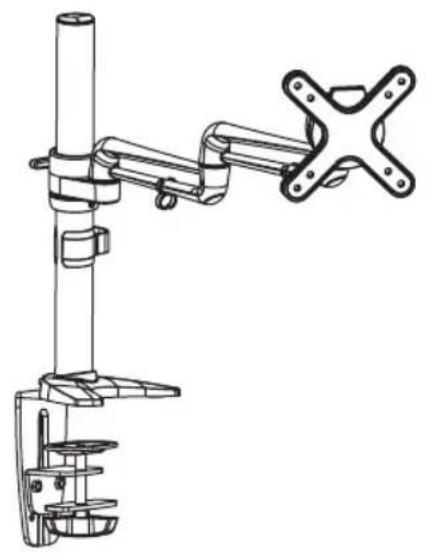

MODE D'EMPLOI DDR1327SFC Tripp Lite

• Ne pas commencer l’installation avant d’avoir lu et compris les instructions et les avertissements contenus dans le présent manuel. Si vous avez des questions concernant les instructions ou les avertissements, veuillez visiter www.tripplite.com/support.

• Ce support de montage a été conçu pour être installé et utilisé UNIQUEMENT tel que spécifié dans le présent manuel. Une mauvaise installation de ce produit pourrait causer des dommages ou des blessures graves.

• Ce produit ne devrait être installé que par une personne ayant de bonnes aptitudes en mécanique et une expérience de base en construction de même qu’une pleine connaissance du présent manuel d’instructions.

• S’assurer que la surface d’appui peut supporter sans risque la charge combinée de l’équipement et de tout le matériel et composants attachés.

• Toujours faire appel à un assistant ou utiliser de l’équipement de levage mécanique pour soulever et positionner l’équipement sans risque.

• Serrer fermement les vis, mais sans trop serrer. Trop serrer les vis risquerait de les endommager, réduisant considérablement leur résistance à l’arrachement.

• Ce produit est prévu pour être utilisé à l’intérieur uniquement. L’utilisation de ce produit à l’extérieur pourrait entraîner une défaillance du produit et des lésions corporelles. Garantie limitée de 5 ans Le vendeur garantit que ce produit, s’il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de 5 ans à partir de la date d’achat initiale. Si le produit s’avère défectueux en raison d’un vice de matière ou de fabrication au cours de cette période, le vendeur s’engage à réparer ou remplacer le produit, à sa seule discrétion. CETTE GARANTIE NE S’APPLIQUE PAS À L’USURE NORMALE OU AUX DOMMAGES RÉSULTANT D’UN ACCIDENT, D’UNE MAUVAISE UTILISATION, D’UN ABUS OU D’UNE NÉGLIGENCE. LE VENDEUR NE DONNE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE INTERDITE PAR LA LOI APPLICABLE, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D’ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d’une garantie implicite, et certains États ne permettent pas l’exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s’appliquer à vous. Cette garantie vous donne des droits légaux spécifiques, et vous pouvez avoir d’autres droits qui varient selon la juridiction).

AVERTISSEMENT : L’utilisateur individuel doit prendre soin de déterminer avant l’utilisation si cet appareil est

approprié, adéquat et sûr pour l’usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l’aptitude ou l’adaptation de ces dispositifs pour une application spécifique. La politique de Tripp Lite en est une d’amélioration continue. Les spécifications sont sujettes à changement sans préavis. 14-12-062-9333EA.indb 24 12/19/2014 10:03:14 AM25 Lista de Comprobación de Componentes Ensemble du support d’adaptateur (x1) Emballage M Emballage P Pôle (x1) Ensemble de la bride pour bureau (x1) M4X14 (x4) Socle (x1) Clé hexagonale de 3 mm (x1) Coussinet (x1) Clé hexagonale de 4 mm (x1) M5X14 (x4) Rondelle D5 (x4) IMPORTANT : Veuillez vous assurer d’avoir reçu toutes les pièces conformément à la liste de vérification des composants avant de procéder à l’installation. Si des pièces sont manquantes ou défectueuses, visitez www.tripplite.com/support pour obtenir de l’aide. 14-12-062-9333EA.indb 25 12/19/2014 10:03:14 AM26

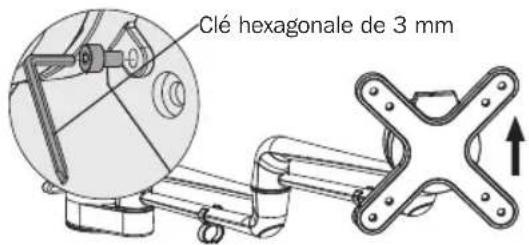

1. Enlever la plaque VESA.

2. Installer le pôle et l’ensemble de la bride pour bureau.

Clé hexagonale de 3 mm

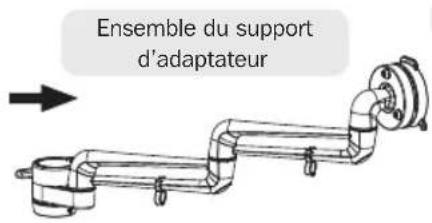

• Utiliser la clé hexagonale pour desserrer les vis afin de séparer la plaque VESA de l’ensemble du support de l’adaptateur.

• Conserver ces vis en vue d’une utilisation ultérieure. Ensemble du support d’adaptateur Plaque VESA hauteur réglable Clé hexagonale de 3 mm Clé hexagonale de 3 mm Clé hexagonale de 3 mm serrer desserrer collier serrer 14-12-062-9333EA.indb 26 12/19/2014 10:03:15 AM27

3. Installation sur un bureau.

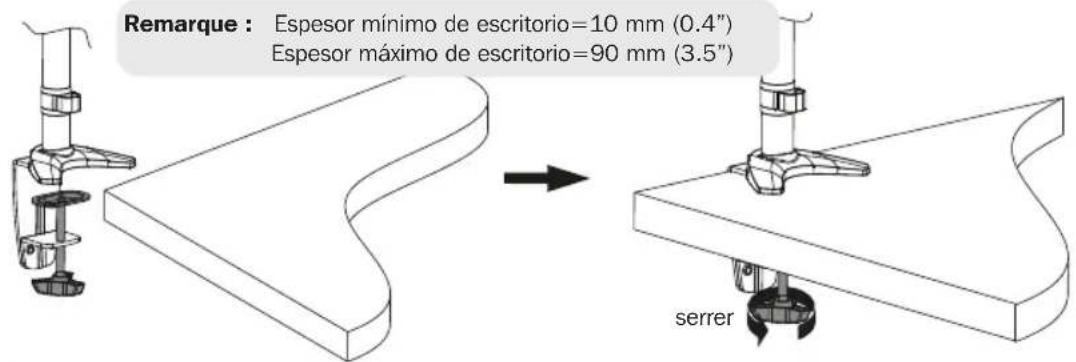

3a. Installation sur le rebord

• Déterminer l’emplacement approximatif du support en gardant à l’esprit les exigences quant à la taille de l’écran, au réglage de la hauteur et l’angle/pivotement.

• Faire glisser l’ensemble du support pour bureau sur le rebord du bureau de façon à ce que la bride entre entièrement en contact avec le rebord du bureau.

• Tourner le bouton pour ajuster la bride au rebord du bureau et la maintenir solidement en place. Remarque : Si une pression de serrage plus sure est nécessaire pour des surfaces d’ordinateur de bureau plus minces, régler la plaque de réglage du collier de serrage en enlevant les deux vis de l’ensemble de collier de serrage du bureau, puis aligner la plaque de réglage du collier de serrage avec les trous supérieurs de l’ensemble de collier de serrage du bureau et la rattacher en utilisant les mêmes vis. Remarque : Espesor mínimo de escritorio=10 mm (0.4”) Espesor máximo de escritorio=90 mm (3.5”) serrer 14-12-062-9333EA.indb 27 12/19/2014 10:03:15 AM28

3. Installation sur un bureau.

3b. Installation avec un trou Démonter l’ensemble de la bride pour bureau en enlevant la vis de réglage de la bride et les deux vis de plaque de réglage de la bride et les trois vis de fixation de la plaque de base. Réinstaller le socle avec trois vis de fixation retenues. Bien serrer en place. En travaillant sous le bureau, insérer la vis de réglage de la bride de retenue à travers le coussinet et à travers le trou dans le bureau. Visser la vis en tournant le bouton dans le socle, mais ne pas serrer complètement à ce stade. Centrer l’ensemble du support de bureau au-dessus du trou, puis bien serrer la vis de réglage de la bride. Socle Coussinet Vis de fixation Vis de réglage de la bride Coussinet de caoutchouc Clé hexagonale de 4 mm Remarque : diamètre min. du trou = 10 mm (0,4 po) diamètre max. du trou = 70 mm (2,75 po) 14-12-062-9333EA.indb 28 12/19/2014 10:03:15 AM29

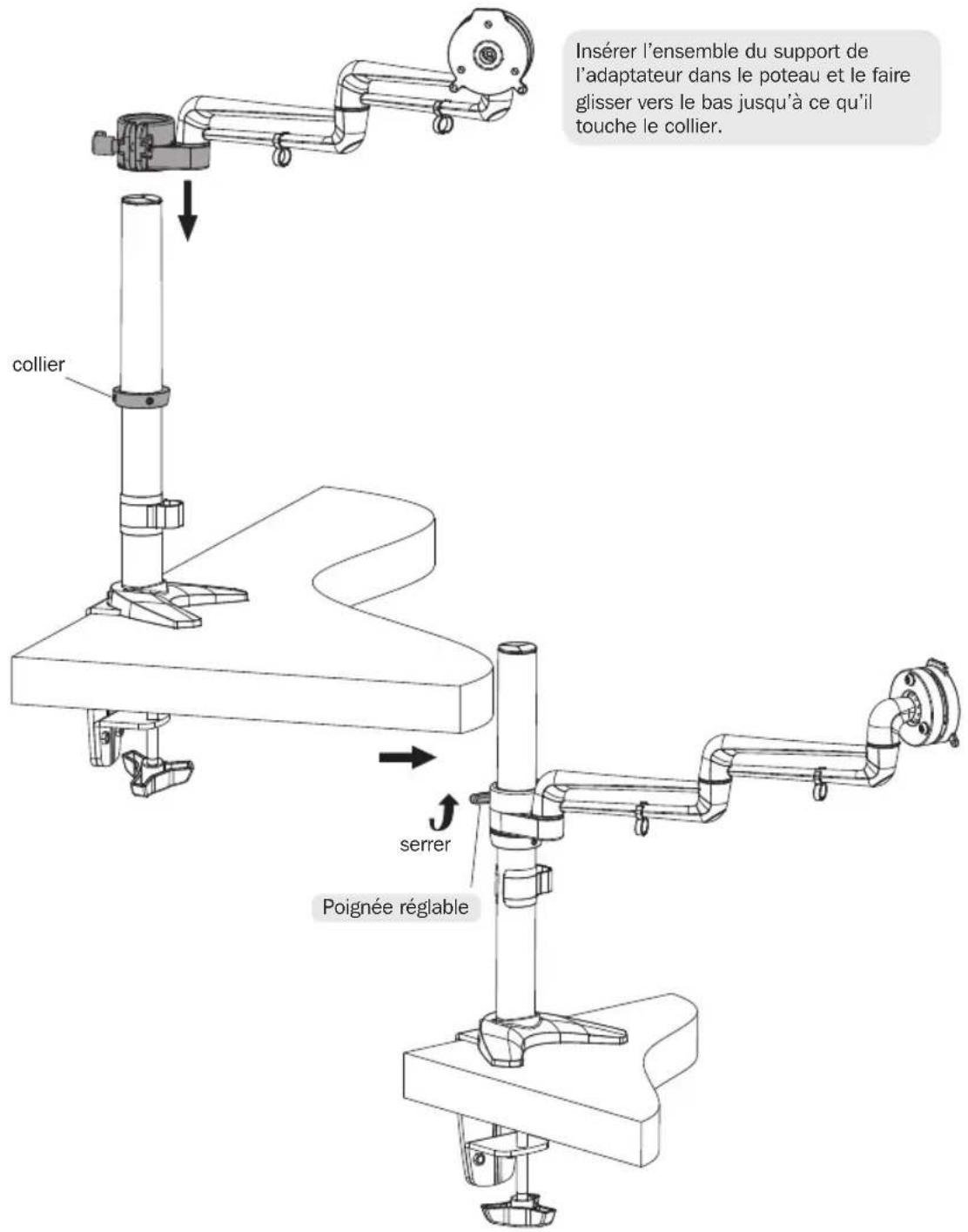

4. Installer l’ensemble du support d’adaptateur.

Insérer l’ensemble du support de l’adaptateur dans le poteau et le faire glisser vers le bas jusqu’à ce qu’il touche le collier. Pour serrer l’ensemble du support d’adaptateur, pousser la poignée de plastique vers l’intérieur et la tourner vers le haut jusqu’à ce qu’il ne soit plus possible de la tourner. Tirer ensuite la poignée vers l’extérieur pour la dégager du boulon hexagonal et la tourner en position inférieure. Serrer de nouveau en poussant la poignée en plastique vers l’intérieur et en la tournant vers le haut jusqu’à ce qu’il ne soit plus possible de la tourner. Continuer de la sorte jusqu’à ce qu’elle soit fermement retenue en place. Remarque : Répéter la procédure pour desserrer, mais en poussant la poignée en plastique vers le bas depuis la position supérieure. collier serrer Poignée réglable 14-12-062-9333EA.indb 29 12/19/2014 10:03:16 AM30 Attacher l’écran à la plaque VESA en utilisant les vis appropriées incluses. Serrer fermement toutes les vis. Ne pas trop serrer.

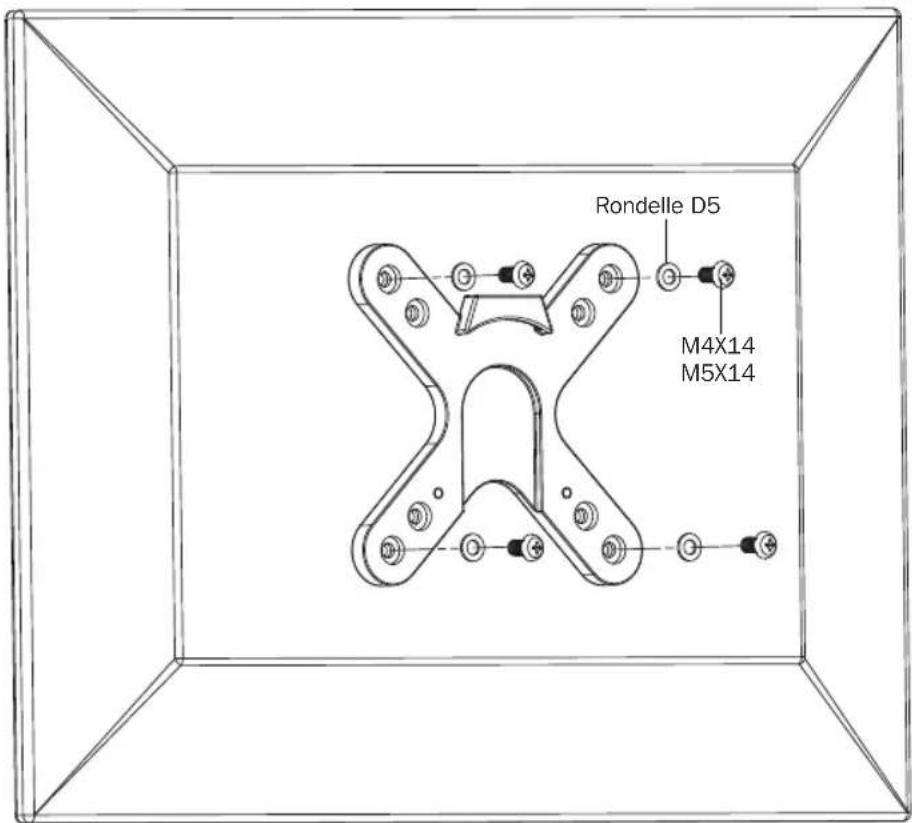

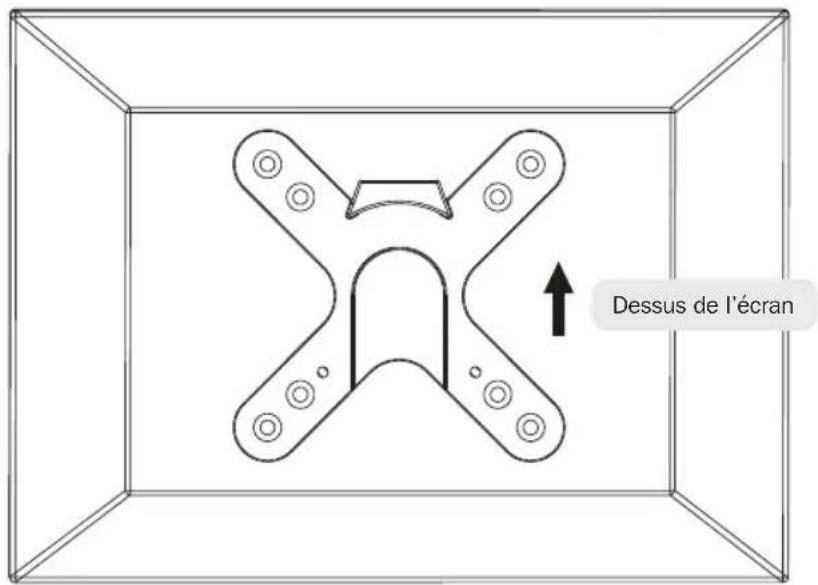

Soulever l’écran et aligner les trous de montage arrière avec avec la plaque VESA du montage. Rondelle D5 M4X14 M5X14 14-12-062-9333EA.indb 30 12/19/2014 10:03:16 AM31

6. Installer l’écran.

Clé hexagonale de 3 mm Faire appel à un assistant ou utiliser de l’équipement de levage mécanique pour soulever la plaque VESA et la glisser dans la tête de l’ensemble de support adaptateur. Utiliser les vis retirées à l’étape 1 pour retenir la plaque VESA et l’écran à l’ensemble de support d’adaptateur. S’assurer que l’écran est solidement retenu en place avant de lâcher. 14-12-062-9333EA.indb 31 12/19/2014 10:03:16 AM32

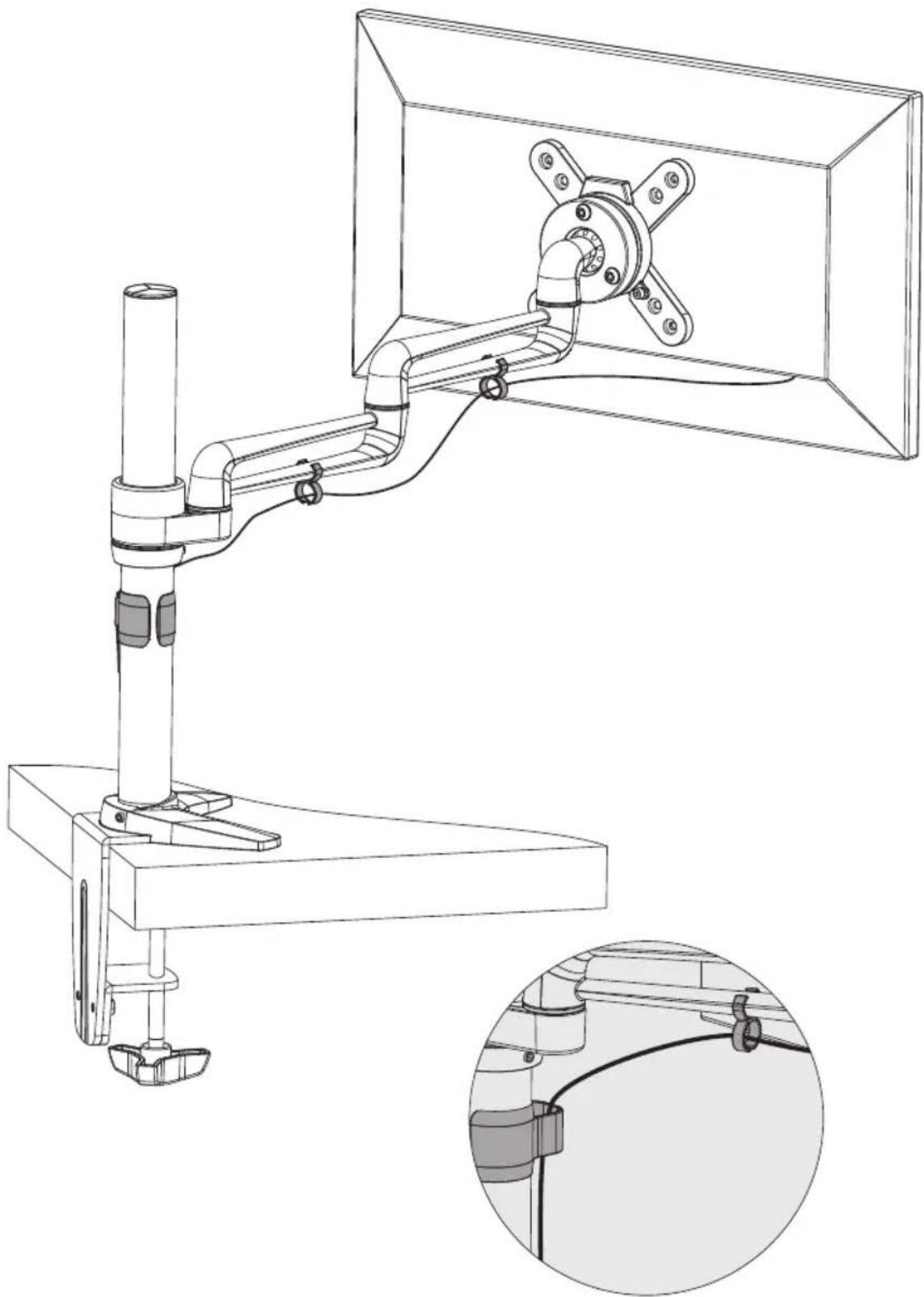

7. Gestion des câbles.

Brancher les câbles à l’écran. Pousser le couvre-câble vers l’intérieur pour acheminer les câbles à travers l’espace. Remarque : Laisser suffisamment de mou dans le câble pour permettre le mouvement du bras. 14-12-062-9333EA.indb 32 12/19/2014 10:03:16 AM33

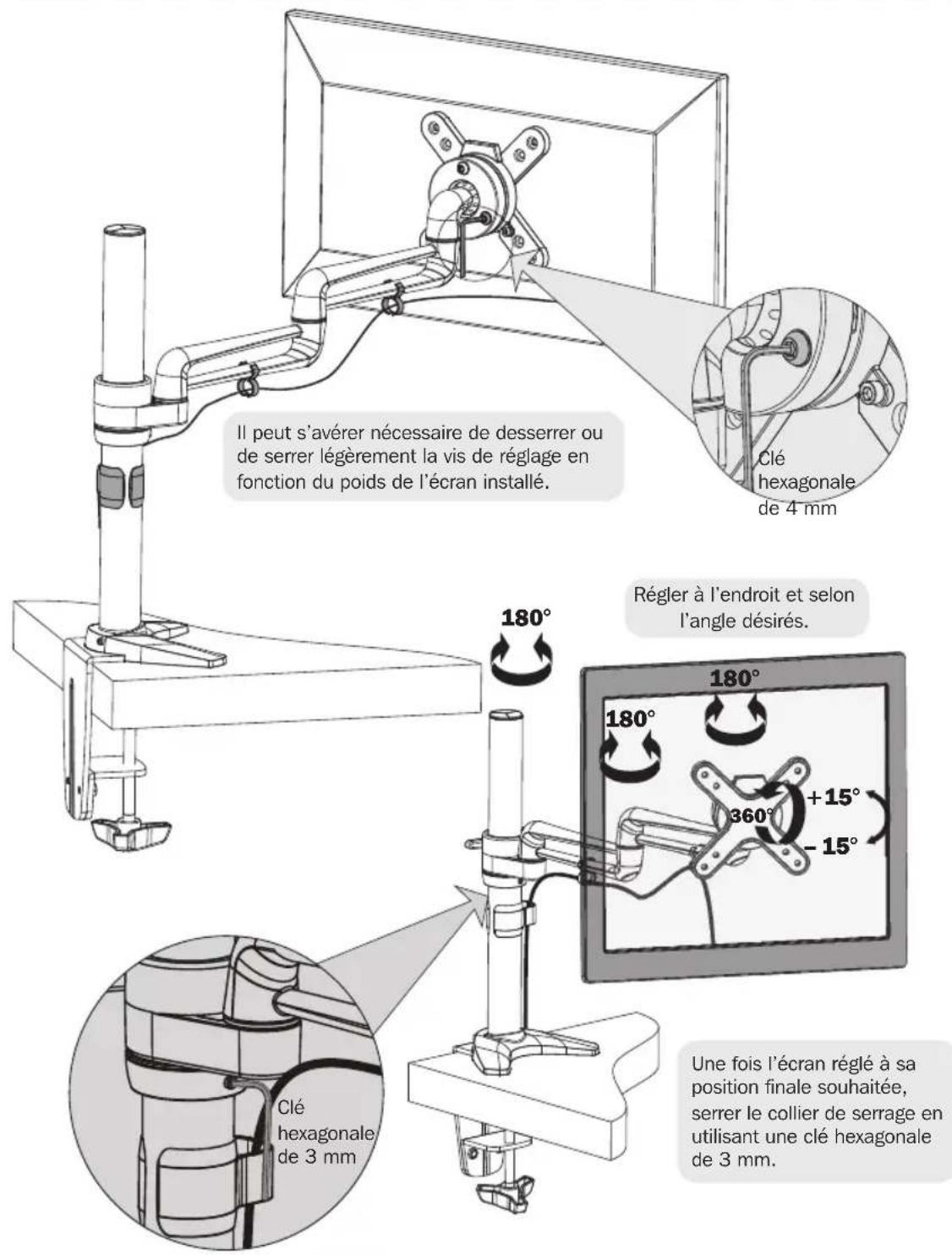

Il peut s’avérer nécessaire de desserrer ou de serrer légèrement la vis de réglage en fonction du poids de l’écran installé. Une fois l’écran réglé à sa position finale souhaitée, serrer le collier de serrage en utilisant une clé hexagonale de 3 mm. Régler à l’endroit et selon l’angle désirés. Clé hexagonale de 4 mm Clé hexagonale de 3 mm 180° 180° 180° 360° +15° – 15° Entretien

• Vérifier à intervalles réguliers que le support peut être utilisé de façon sûre et sécuritaire (au moins tous les trois mois).
