Type de produit	Chariot de plancher pour téléviseur avec jambes larges
Marque	Tripp Lite
Modèle	DMCS5585WL
Capacité nominale	198 lb (environ 90 kg)
Compatibilité VESA	100x100, 200x100, 200x200, 300x100, 300x200, 300x300, 400x100, 400x200, 400x300, 400x400, 600x400, 1000x400, 1000x600 mm
Utilisation	Intérieur uniquement
Garantie	5 ans (garantie limitée)
Matériaux	Acier
Assemblage requis	Oui, avec outils inclus
Entretien	Vérifier la sécurité tous les 3 mois
Contenu du colis	Supports, bras de montage, vis, rondelles, entretoises, emballages M et P
Instructions de sécurité	Ne pas dépasser la capacité nominale; utiliser un assistant pour le levage
Pays de fabrication	Non spécifié

FOIRE AUX QUESTIONS - DMCS5585WL Tripp Lite

Quelle est la capacité de charge maximale du chariot DMCS5585WL ?

La capacité nominale est de 198 lb (environ 90 kg). Ne jamais dépasser cette limite pour éviter les blessures ou dommages.

Quels types de téléviseurs sont compatibles avec ce chariot ?

Le chariot est compatible avec les téléviseurs ayant une configuration de trous VESA parmi les suivantes : 100x100, 200x100, 200x200, 300x100, 300x200, 300x300, 400x100, 400x200, 400x300, 400x400, 600x400, 1000x400 et 1000x600 mm.

Dois-je assembler le chariot moi-même ?

Oui, l'assemblage est requis. Il est recommandé de lire entièrement le manuel avant de commencer et de faire appel à un assistant pour soulever le téléviseur.

Quels outils sont fournis avec le chariot ?

Le chariot est livré avec tous les outils nécessaires, y compris des vis, rondelles, entretoises et une clé. Vérifiez la liste de composants dans le manuel.

Puis-je utiliser ce chariot à l'extérieur ?

Non, ce produit est conçu pour une utilisation en intérieur uniquement. L'utilisation en extérieur peut entraîner une défaillance ou des blessures.

Comment entretenir le chariot ?

Vérifiez tous les trois mois que toutes les fixations sont serrées et que le support est sûr. Nettoyez avec un chiffon doux et sec.

Quelle est la période de garantie ?

Tripp Lite offre une garantie limitée de 5 ans contre les défauts de matériaux et de fabrication à compter de la date d'achat initiale.

Puis-je fixer un téléviseur de plus de 85 pouces ?

La compatibilité dépend du poids et des dimensions. Vérifiez que le téléviseur respecte la capacité de charge de 198 lb et que sa fixation VESA est dans la liste. Si la largeur des trous dépasse 1000 mm ou la hauteur 400 mm, arrêtez l'installation et contactez le support.

Que faire si des pièces sont manquantes ?

Si des pièces sont manquantes ou défectueuses, visitez tripplite.com/support pour obtenir de l'aide.

Le chariot est-il livré avec des roulettes ?

Oui, le chariot possède des jambes larges avec des roulettes pour faciliter le déplacement. Assurez-vous qu'elles sont bien fixées après assemblage.

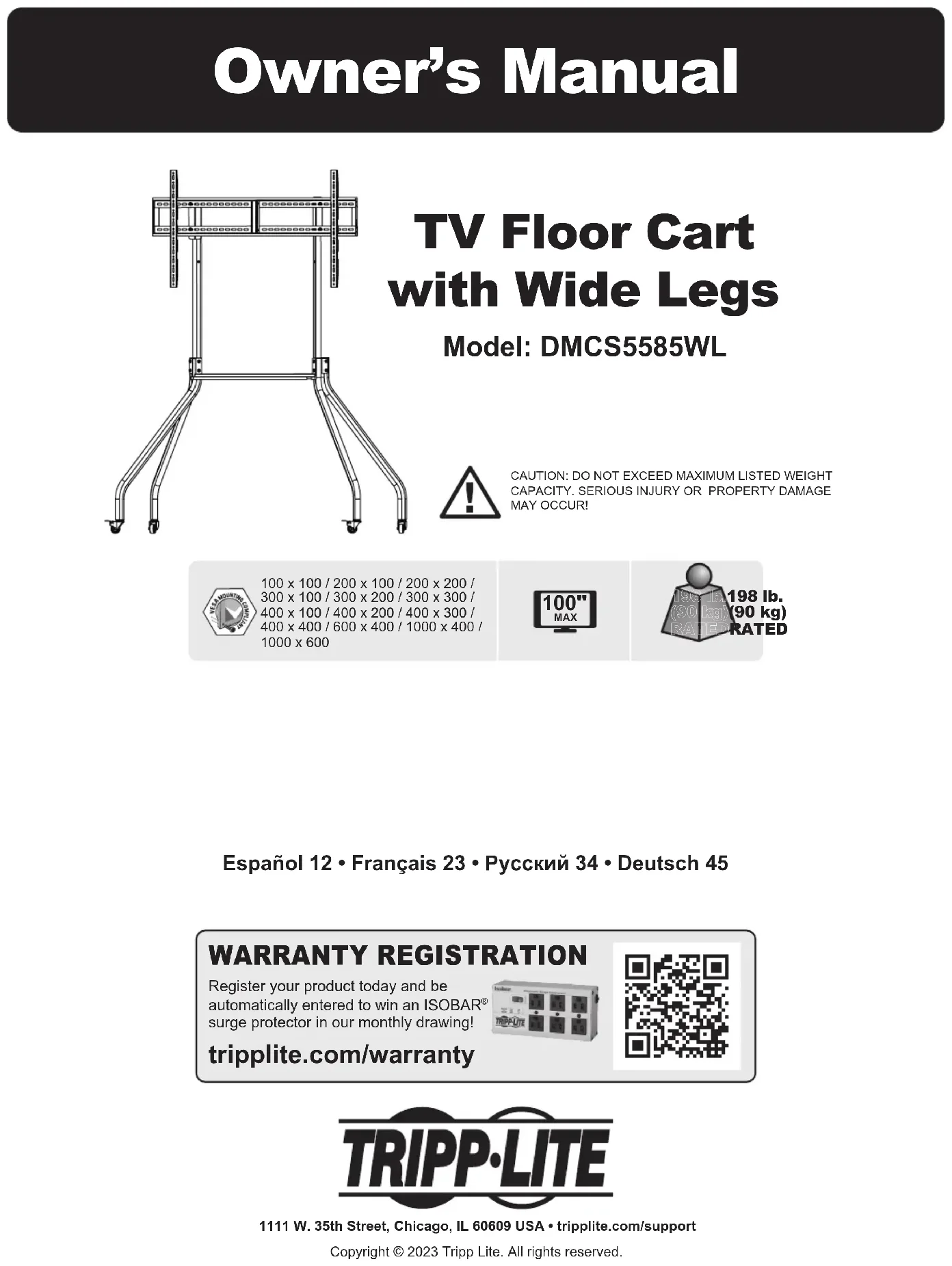

MODE D'EMPLOI DMCS5585WL Tripp Lite

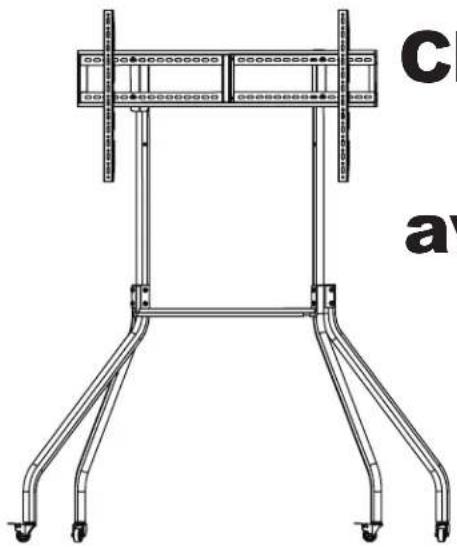

Chariot de plancher pour téléviseur avec jambes larges

Modèle : DMCS5585WL

MISE EN GARDE : NE PAS EXCÉDER LA CAPACITÉ PONDÉRALE MAXIMUM INDIQUÉE. CELA RISQUERAIT DE CAUSER DES BLESSURES GRAVES OU DES DOMMAGES MATÉRIELS!

100 x 100 / 200 x 100 / 200 x 200 / 300 x 100 / 300 x 200 / 300 x 300 / 400 x 100 / 400 x 200 / 400 x 300 / 400 x 400 / 600 x 400 / 1000 x 400 / 1000 x 600

1 kg (198 lb) CAPACITÉ NOMINALE

TRIPP·LITE

Droits d'auteur © 2023 Tripp Lite. Tous droits réservés.

Avertissement

REMARQUE : Lire le manuel d'instructions en entier avant de commencer l'assemblage et l'installation.

• Ne pas commencer l'installation avant d'avoir lu et compris les instructions et les avertissements contenus dans le présent manuel. Pour toute question concernant les instructions ou les avertissements, veuillez visiter tripplite.com/support.
• Ce produit a été conçu pour être installé et utilisé UNIQUEMENT comme spécifié dans le présent manuel. Une mauvaise installation risque de causer des dommages ou des blessures graves.
• Ce produit ne devrait être installé que par une personne ayant de bonnes aptitudes en mécanique et une expérience de base en construction de même qu’une pleine connaissance du présent manuel d'instructions.
• S'assurer que le produit peut supporter sans risque la charge combinée de l'équipement et de tout le matériel et les composants attachés.
• Toujours faire appel à un assistant ou utiliser de l'équipement de levage mécanique pour soulever et mettre en place l'équipement.
• Ce produit est prévu pour être utilisé à l'intérieur uniquement. L'utilisation de ce produit à l'extérieur pourrait entraîner une défaillance du produit et/ou des lésions corporelles.

Garantie limitée de 5 ans

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matériaux ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou à remplacer le produit, à sa seule discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, EST LIMITÉE À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous accorde des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient d'un territoire à l'autre.)

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

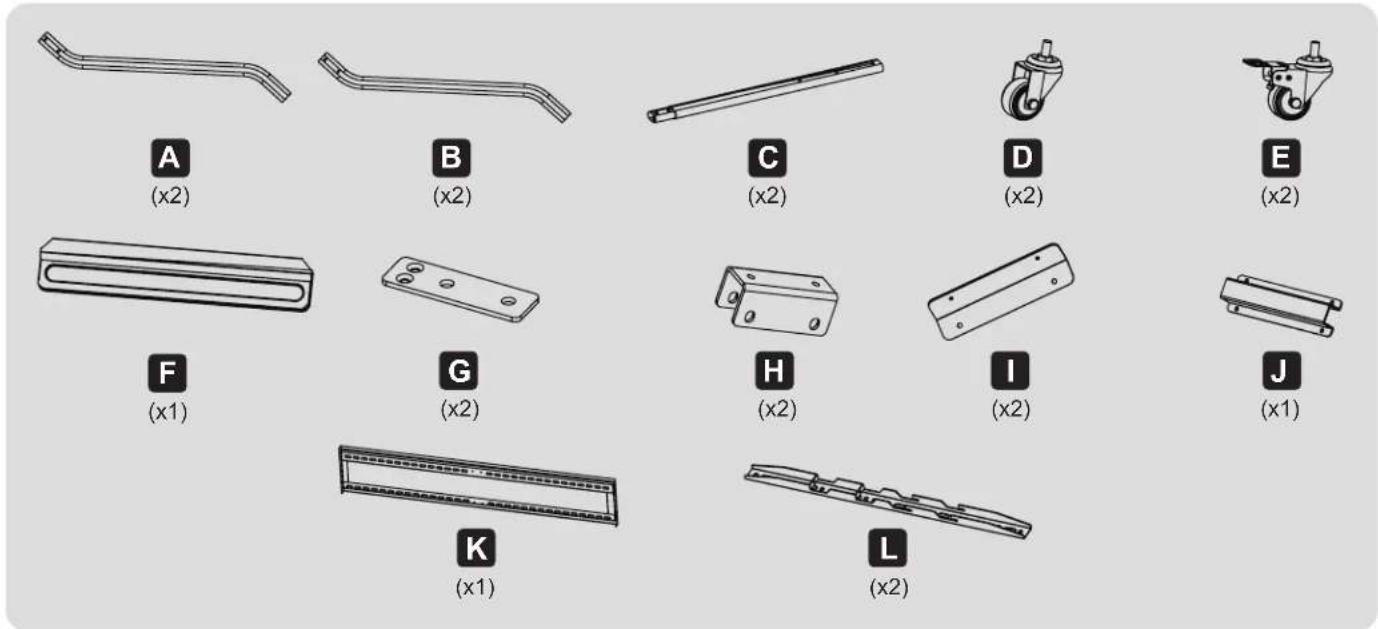

Liste de vérification des composants

IMPORTANT : S'assurer d'avoir reçu toutes les pièces conformément à la liste de vérification des composants avant de procéder à l'installation. Si des pièces sont manquantes ou défectueuses, visiter tripplite. com/support pour obtenir de l'aide.

A (x2) B (x2) C (x2) D (x2) E (x2) F (x1) G (x2) H (x2) I (x2) J (x1) K (x1) L (x2)

M-A M8x45 (x4) M-B M8*45 (x4) M-C M6x10 (x4) M-D M8 (x4) M-E M4x10 (x4) M-F M4 (x4) M-G M6x12 (x4) M-H M8x16x1 (x4) M-I M6x20x1 (x8) M-J M5x50 (x2) M-K M8x16x1.5 (x4) M4 (x1) M-L M-M M5 (x1) M-N 13+14 (x1) Plastic Washer Steel Washer

Emballage P

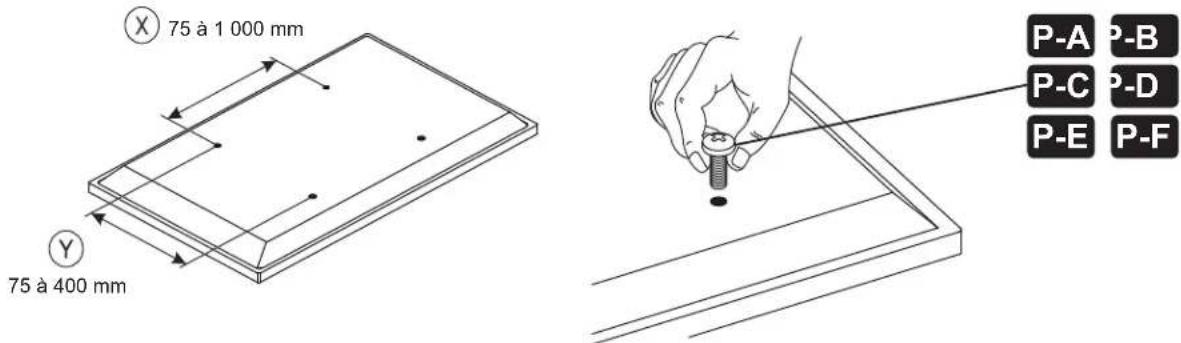

Mesurer la largeur et la hauteur des trous de fixation du téléviseur

75 à 1 000 mm 75 à 400 mm P-A P-B P-C P-D P-E P-F

Si la largeur X est supérieure à 1 000 mm ou la hauteur Y supérieure à 400 mm, ARRÊTER l'installation, puis contacter le service à la clientèle.

6 ensembles de vis de fixation pour téléviseur sont fournis. Déterminer la vis qui convient.

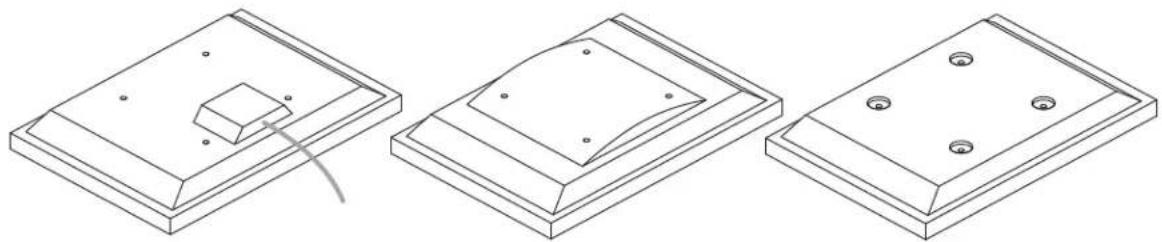

Pour les téléviseurs avec dos plats/dégagés

Remarque: Choisir les vis, les rondelles et les entretoises appropriées (le cas échéant) en fonction du type d'écran. MISE EN GARDE : Ne pas trop serrer les vis.

Assemblage

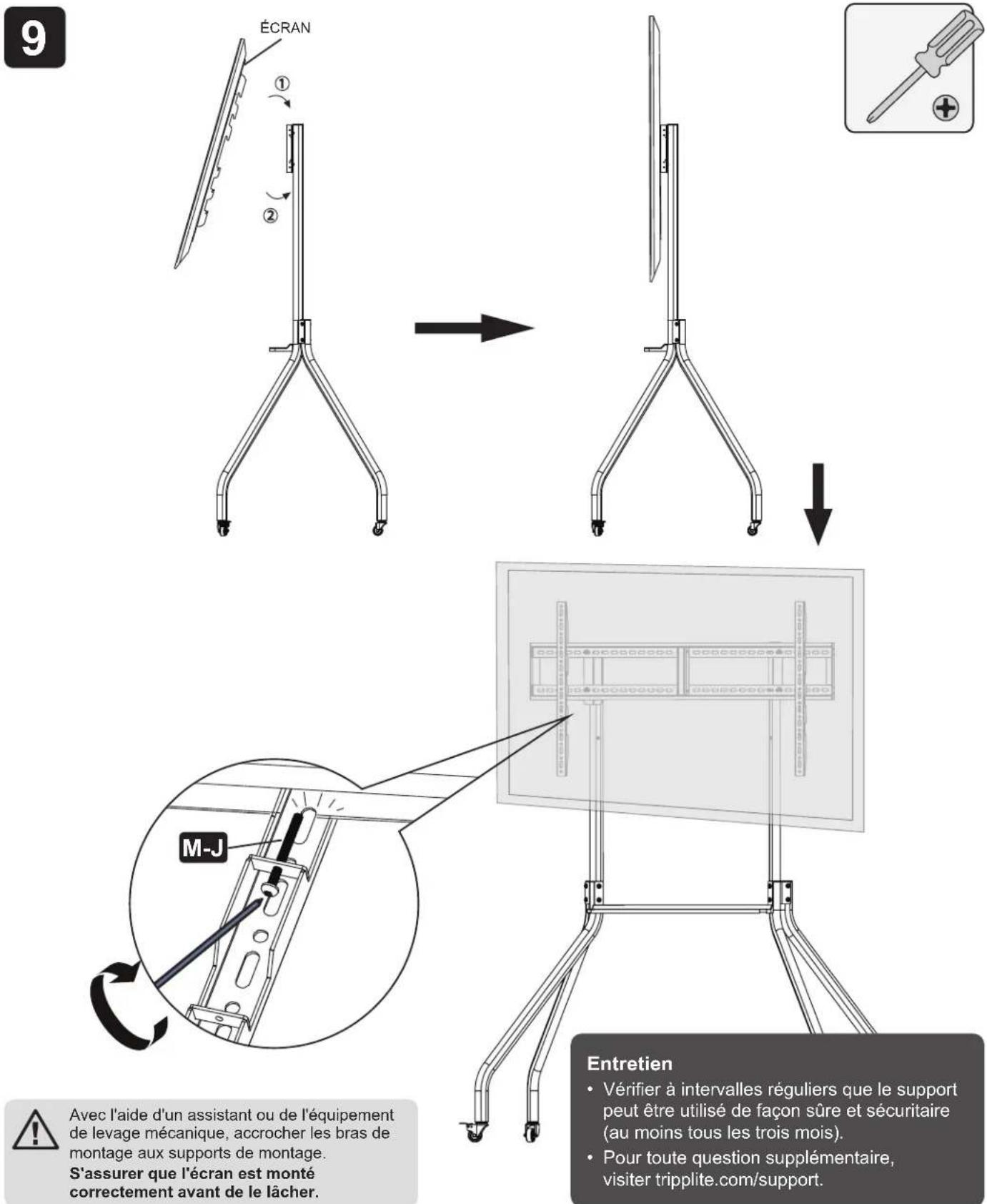

9 ÉCRAN ① ② → ↓ M-J Entretien • Vérifier à intervalles réguliers que le support peut être utilisé de façon sûre et sécuritaire (au moins tous les trois mois). • Pour toute question supplémentaire, visiter tripplite.com/support. Avec l'aide d'un assistant ou de l'équipement de levage mécanique, accrocher les bras de montage aux supports de montage. S'assurer que l'écran est monté correctement avant de le lâcher.
