Produkttyp	Bodenfahrgestell für Fernseher mit breiten Beinen
Marke	Tripp Lite
Modell	DMCS5585WL
Nennkapazität	198 lb (ca. 90 kg)
VESA-Kompatibilität	100x100, 200x100, 200x200, 300x100, 300x200, 300x300, 400x100, 400x200, 400x300, 400x400, 600x400, 1000x400, 1000x600 mm
Verwendung	Nur für Innenräume
Garantie	5 Jahre (beschränkte Garantie)
Materialien	Stahl
Montage erforderlich	Ja, mit enthaltenem Werkzeug
Wartung	Sicherheit alle 3 Monate überprüfen
Paketinhalt	Halterungen, Montagearme, Schrauben, Unterlegscheiben, Abstandshalter, Verpackungen M und P
Sicherheitshinweise	Nennkapazität nicht überschreiten; zum Heben eine Hilfsperson verwenden
Herstellungsland	Nicht angegeben

Häufig gestellte Fragen - DMCS5585WL Tripp Lite

Wie hoch ist die maximale Tragfähigkeit des Wagens DMCS5585WL?

Die Nennkapazität beträgt 198 lb (ca. 90 kg). Überschreiten Sie diese Grenze niemals, um Verletzungen oder Schäden zu vermeiden.

Welche Arten von Fernsehern sind mit diesem Wagen kompatibel?

Der Wagen ist kompatibel mit Fernsehern, die eine VESA-Lochkonfiguration wie folgt haben: 100x100, 200x100, 200x200, 300x100, 300x200, 300x300, 400x100, 400x200, 400x300, 400x400, 600x400, 1000x400 und 1000x600 mm.

Muss ich den Wagen selbst zusammenbauen?

Ja, die Montage ist erforderlich. Es wird empfohlen, die Anleitung vollständig zu lesen, bevor Sie beginnen, und eine Hilfsperson zum Heben des Fernsehers hinzuzuziehen.

Welches Werkzeug wird mit dem Wagen geliefert?

Der Wagen wird mit allen notwendigen Werkzeugen geliefert, einschließlich Schrauben, Unterlegscheiben, Abstandshaltern und einem Schlüssel. Überprüfen Sie die Teileliste in der Anleitung.

Kann ich diesen Wagen im Freien verwenden?

Nein, dieses Produkt ist nur für die Verwendung in Innenräumen konzipiert. Die Verwendung im Freien kann zu Ausfällen oder Verletzungen führen.

Wie pflege ich den Wagen?

Überprüfen Sie alle drei Monate, ob alle Befestigungen fest sitzen und die Halterung sicher ist. Reinigen Sie mit einem weichen, trockenen Tuch.

Wie lange ist die Garantiezeit?

Tripp Lite gewährt eine beschränkte Garantie von 5 Jahren auf Material- und Verarbeitungsfehler ab dem ursprünglichen Kaufdatum.

Kann ich einen Fernseher mit mehr als 85 Zoll montieren?

Die Kompatibilität hängt von Gewicht und Abmessungen ab. Stellen Sie sicher, dass der Fernseher die Tragfähigkeit von 198 lb einhält und seine VESA-Aufnahme in der Liste enthalten ist. Wenn die Lochbreite 1000 mm oder die Höhe 400 mm überschreitet, brechen Sie die Installation ab und wenden Sie sich an den Support.

Was tun, wenn Teile fehlen?

Wenn Teile fehlen oder defekt sind, besuchen Sie tripplite.com/support, um Hilfe zu erhalten.

Wird der Wagen mit Rollen geliefert?

Ja, der Wagen hat breite Beine mit Rollen, um den Transport zu erleichtern. Stellen Sie sicher, dass sie nach der Montage fest sitzen.

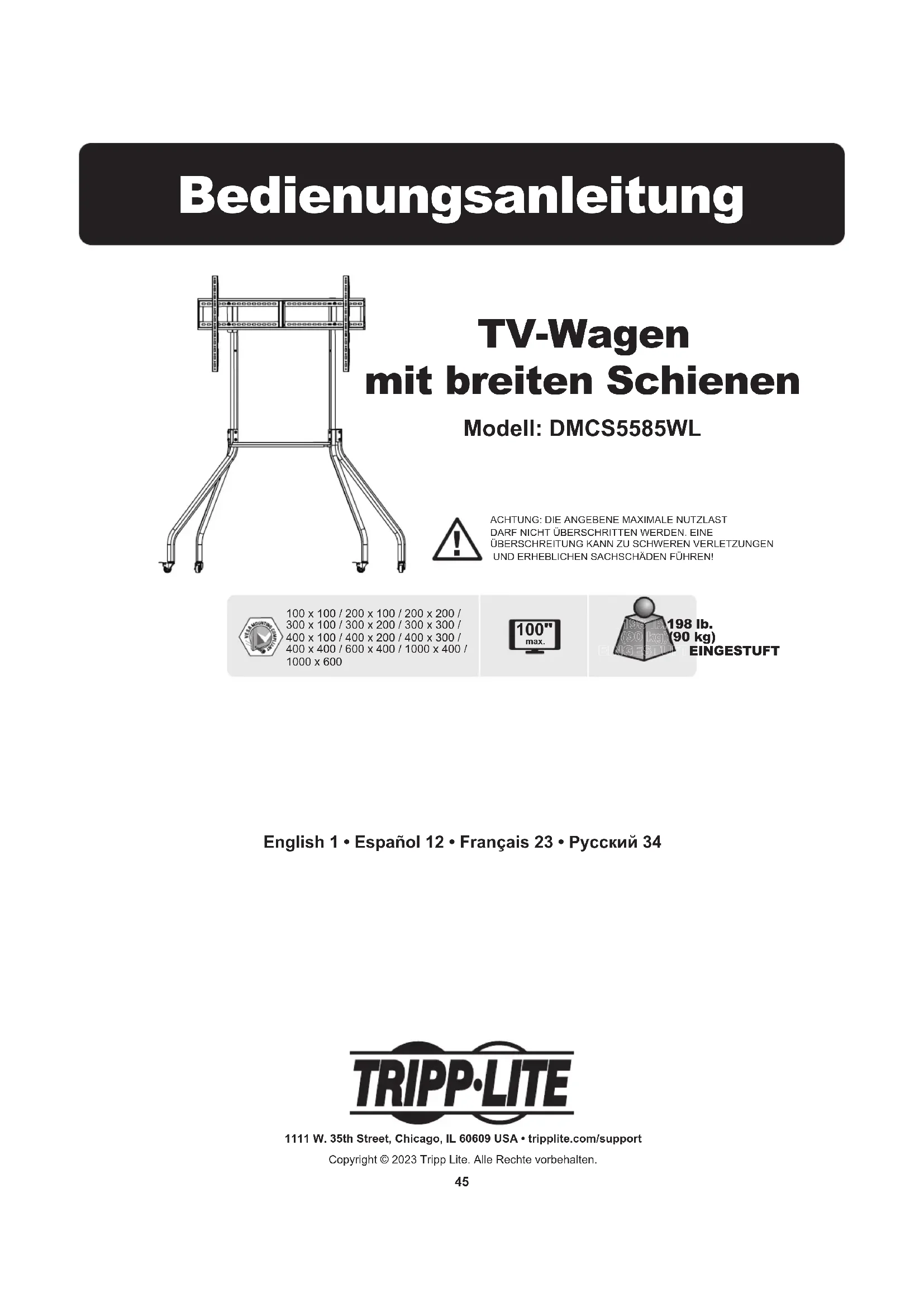

BEDIENUNGSANLEITUNG DMCS5585WL Tripp Lite

TV-Wagen mit breiten Schienen

Modell: DMCS5585WL

ACHTUNG: DIE ANGEBENE MAXIMALE NUTZLAST

DARF NICHT ÜBERSCHRITTEN WERDEN. EINE

ÜBERSCHREITUNG KANN ZU SCHWEREN VERLETZUNGEN

UND ERHEBLICHEN SACHSCHÄDEN FÜHREN!

100 × 100 / 200 × 100 / 200 × 200 /

300 × 100 / 300 × 200 / 300 × 300 /

400×100/400×200/400×300/

400×400/600×400/1000×400/

1000×600

198 lb. (90 kg)

EINGESTUFT

English 1 • Español 12 • Français 23 • Русский 34

TRIPP·LITE

Copyright © 2023 Tripp Lite. Alle Rechte vorbehalten.

Sicherheitshinweise

WARNUNG

HINWEIS: Lesen Sie das gesamte Handbuch, bevor Sie mit der Installation und Montage beginnen.

• Beginnen Sie nicht mit dem Einbau, bevor Sie die Anweisungen und Warnhinweise in diesem Handbuch gelesen und verstanden haben. Sollten Sie Fragen bezüglich der Anweisungen oder Warnhinweise haben, besuchen Sie bitte tripplite.com/support.
• Dieses Produkt wurde so entwickelt, dass es NUR wie in dieser Bedienungsanleitung angegeben installiert und verwendet werden darf. Die unsachgemäße Installation dieses Produkts kann zu Schäden und schweren Verletzungen führen.
• Dieses Produkt darf nur von einer Person mit guten Montagefähigkeiten und Grunderfahrung im Bauwesen montiert werden, die alle Anweisungen in der vorliegenden Montageanleitung vollständig verstanden hat.
• Stellen Sie sicher, dass die Einheit das Gewicht des Geräts sowie das zugehörige Material und sämtliche zugehörigen Komponenten tragen kann.
• Verwenden Sie eine mechanische Hebevorrichtung, um das Gerät sicher anzuheben und zu positionieren.
• Dieses Produkt ist nur für den Einsatz in geschlossenen Räumen geeignet. Die Verwendung dieses Produktes im Freien kann zu Fehlfunktionen und/oder Verletzungen führen.

Garantie

5 Jahre eingeschränkte Garantie

Der Verkäufer garantiert für einen Zeitraum von fünf Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß aller zutreffenden Anweisungen verwendet wird. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTE GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jedoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

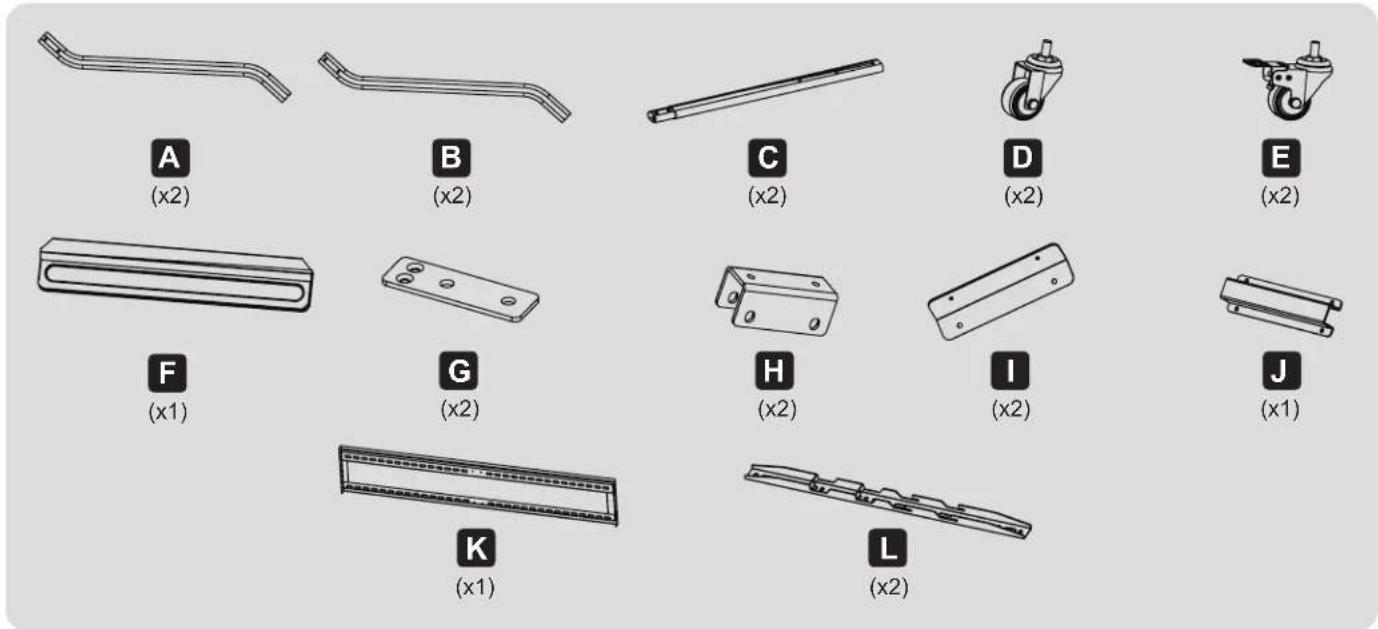

Komponentenliste

WICHTIG: Überprüfen Sie, ob Sie alle in der Komponentenliste aufgeführten Teile erhalten haben, bevor Sie mit der Installation beginnen. Wenn Teile fehlen oder fehlerhaft sind, besuchen Sie tripplite.com/support für den Kundendienst.

A (x2) B (x2) C (x2) D (x2) E (x2) F (x1) G (x2) H (x2) I (x2) J (x1) K (x1) L (x2)

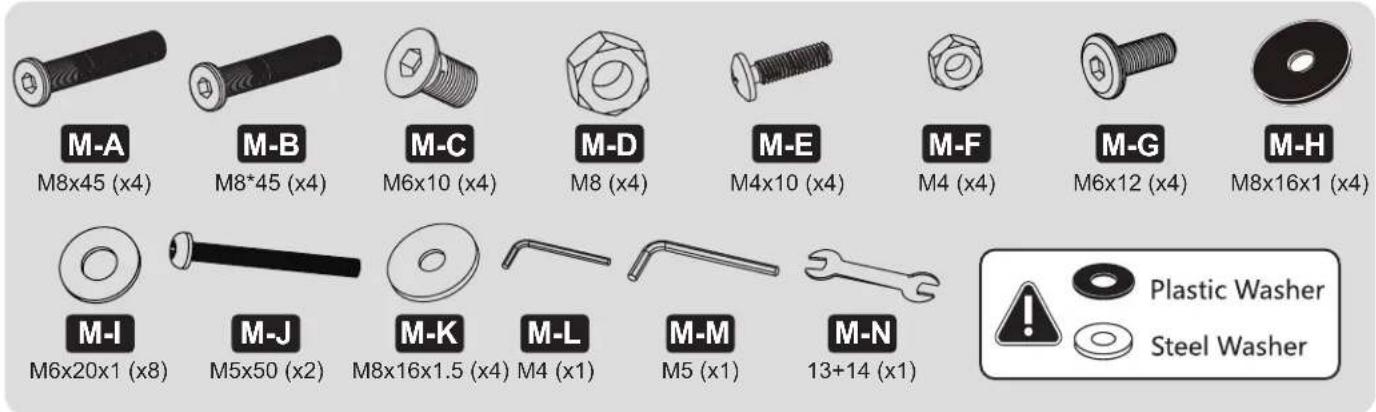

Paket M

M-A M8x45 (x4) M-B M8*45 (x4) M-C M6x10 (x4) M-D M8 (x4) M-E M4x10 (x4) M-F M4 (x4) M-G M6x12 (x4) M-H M8x16x1 (x4) M-I M6x20x1 (x8) M-J M5x50 (x2) M-K M8x16x1.5 (x4) M4 (x1) M-L M-M M5 (x1) M-N 13+14 (x1) Plastic Washer Steel Washer

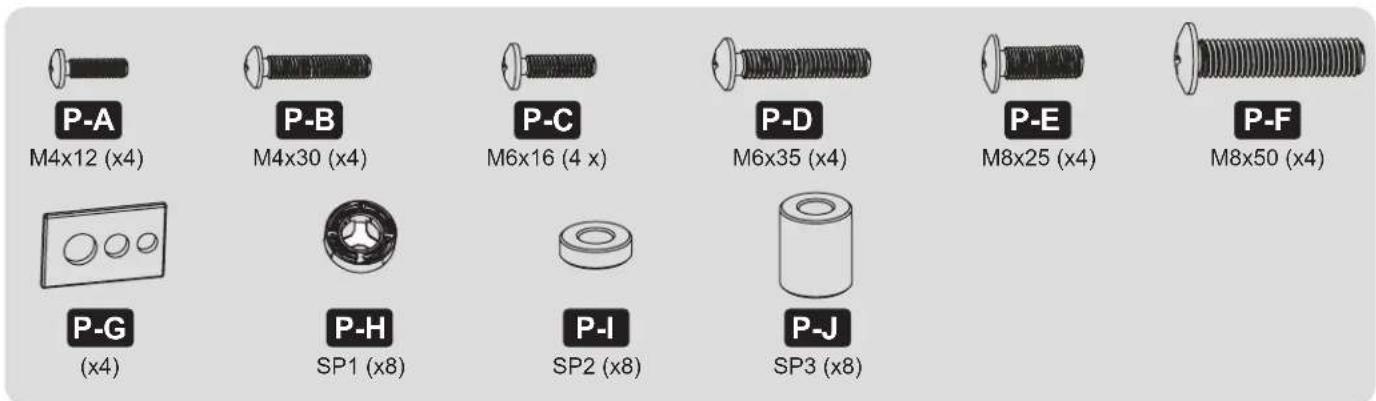

Paket P

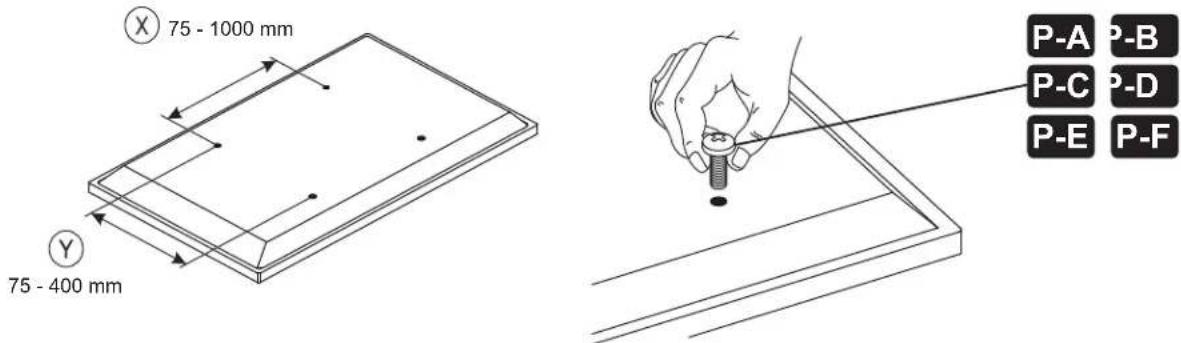

Messen Sie die Breite und Höhe der Befestigungslöcher für den Fernseher

Wenn die Breite x größer als 1000 mm oder die Höhe y größer als 400 mm ist, fahren Sie NICHT mit der Installation fort und kontaktieren Sie den Kundendienst.

6 Befestigungsschraubensätze für den Fernseher stehen zur Verfügung. Bestimmen Sie die passende Schraube.

Abstandhalter

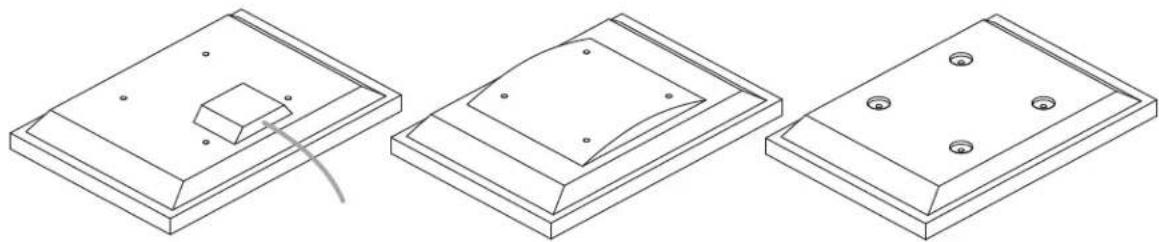

Für Fernseher mit unregelmäßiger/versperrter Rückseite

Für Fernseher mit flacher/unversperrter Rückseite

Hinweis: Verwenden Sie entsprechend dem Bildschirmtyp geeignete Schrauben, Beilagscheiben und Abstandhalter (falls erforderlich).

ACHTUNG: Ziehen Sie die Schrauben nicht zu fest an.

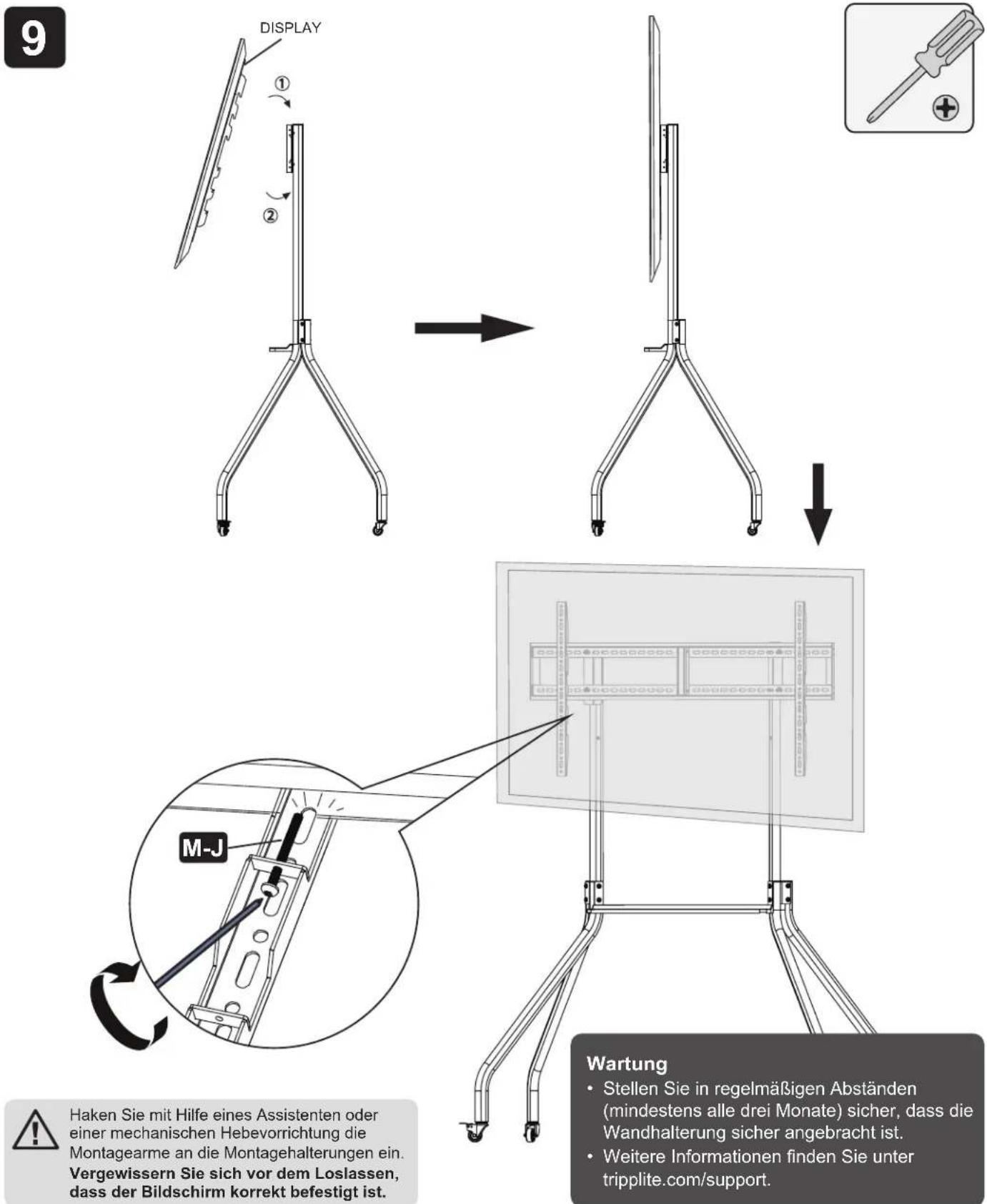

Montage

9 DISPLAY ① ② M-J Wartung • Stellen Sie in regelmäßigen Abständen (mindestens alle drei Monate) sicher, dass die Wandhalterung sicher angebracht ist. • Weitere Informationen finden Sie unter tripplite.com/support. Haken Sie mit Hilfe eines Assistenten oder einer mechanischen Hebevorrichtung die Montagearme an die Montagehalterungen ein. Vergewissern Sie sich vor dem Loslassen, dass der Bildschirm korrekt befestigt ist.
