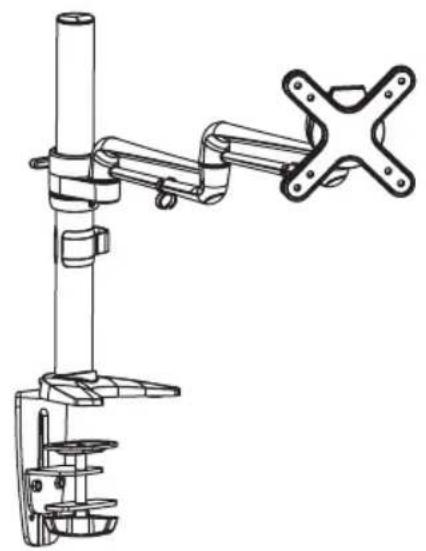

BEDIENUNGSANLEITUNG DDR1327SFC Tripp Lite

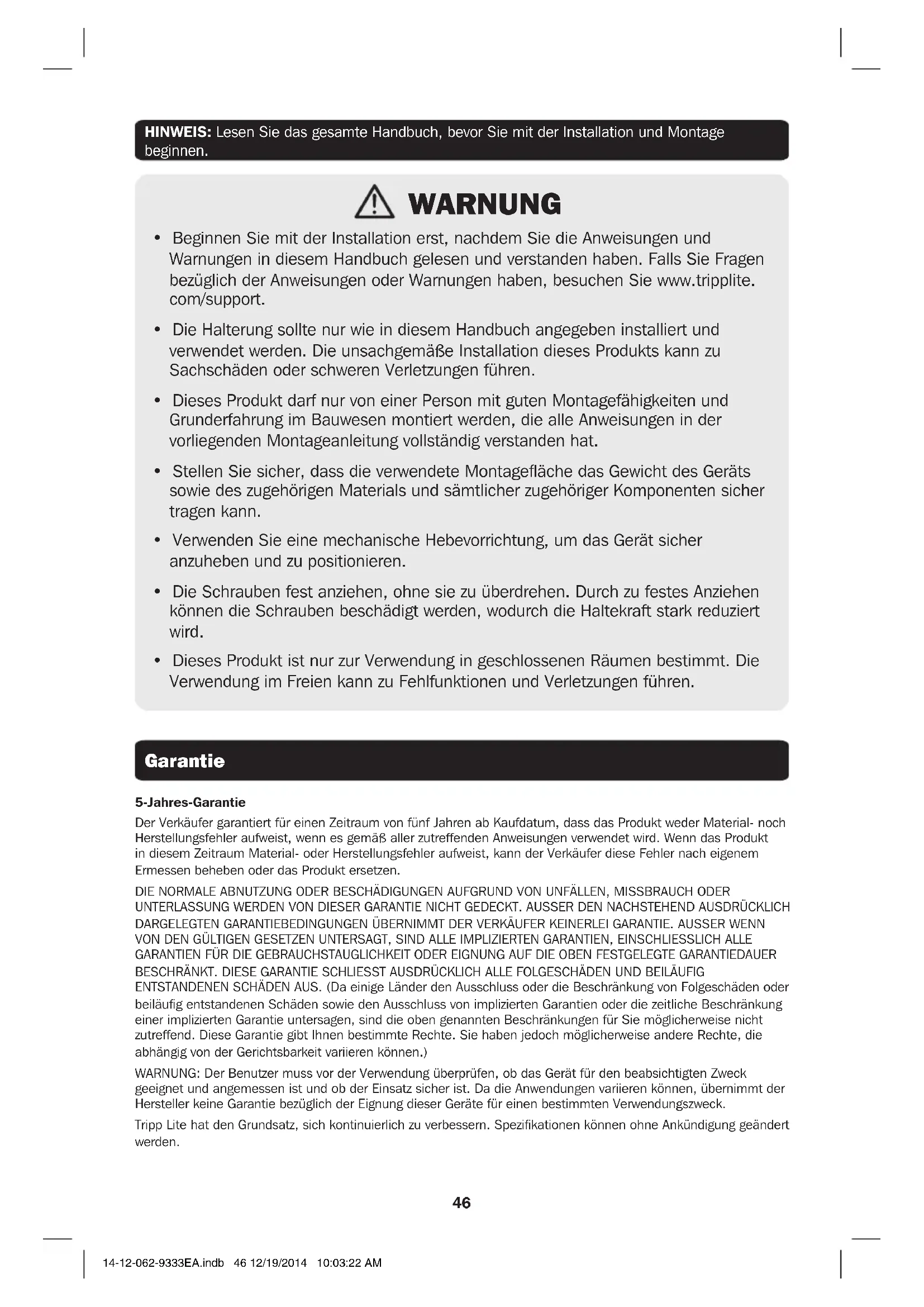

(33 - 68,5 cm) 10kg MÁX English 1 • Español 12 • Français 23 • Русский 34 14-12-062-9333EA.indb 45 12/19/2014 10:03:22 AM46 HINWEIS: Lesen Sie das gesamte Handbuch, bevor Sie mit der Installation und Montage beginnen. Garantie WARNUNG

• Beginnen Sie mit der Installation erst, nachdem Sie die Anweisungen und Warnungen in diesem Handbuch gelesen und verstanden haben. Falls Sie Fragen bezüglich der Anweisungen oder Warnungen haben, besuchen Sie www.tripplite. com/support.

• Die Halterung sollte nur wie in diesem Handbuch angegeben installiert und verwendet werden. Die unsachgemäße Installation dieses Produkts kann zu Sachschäden oder schweren Verletzungen führen.

• Dieses Produkt darf nur von einer Person mit guten Montagefähigkeiten und Grunderfahrung im Bauwesen montiert werden, die alle Anweisungen in der vorliegenden Montageanleitung vollständig verstanden hat.

• Stellen Sie sicher, dass die verwendete Montagefläche das Gewicht des Geräts sowie des zugehörigen Materials und sämtlicher zugehöriger Komponenten sicher tragen kann.

• Verwenden Sie eine mechanische Hebevorrichtung, um das Gerät sicher anzuheben und zu positionieren.

• Die Schrauben fest anziehen, ohne sie zu überdrehen. Durch zu festes Anziehen können die Schrauben beschädigt werden, wodurch die Haltekraft stark reduziert wird.

• Dieses Produkt ist nur zur Verwendung in geschlossenen Räumen bestimmt. Die Verwendung im Freien kann zu Fehlfunktionen und Verletzungen führen. 5-Jahres-Garantie Der Verkäufer garantiert für einen Zeitraum von fünf Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß aller zutreffenden Anweisungen verwendet wird. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen. DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTEN GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jedoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.) WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck. Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. 14-12-062-9333EA.indb 46 12/19/2014 10:03:22 AM47 Komponentenliste Adapterhalterungssatz (x1) Paket M Paket P Stange (x1) Tischhalterungssatz (x1) M4X14 (x4) Basisplatte (x1) 3 mm Inbusschlüssel (x1) Unterlage (x1) 4 mm Inbusschlüssel (x1) M5X14 (x4) D5 Beilagscheibe (x4) WICHTIG: Veuillez vous assurer d’avoir reçu toutes les pièces conformément à la liste de vérification des composants avant de procéder à l’installation. Si des pièces sont manquantes ou défectueuses, visitez www.tripplite.com/support pour obtenir de l’aide. 14-12-062-9333EA.indb 47 12/19/2014 10:03:22 AM48

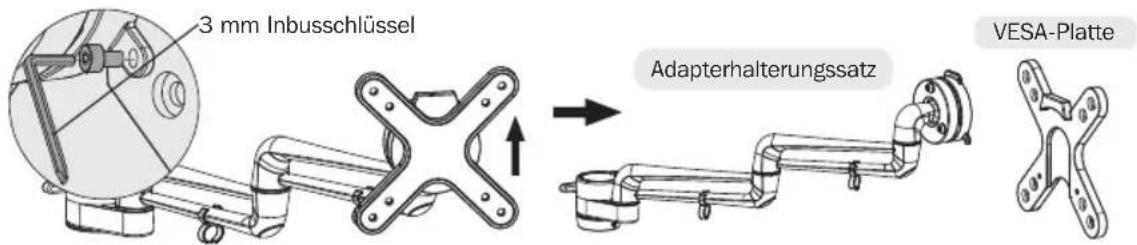

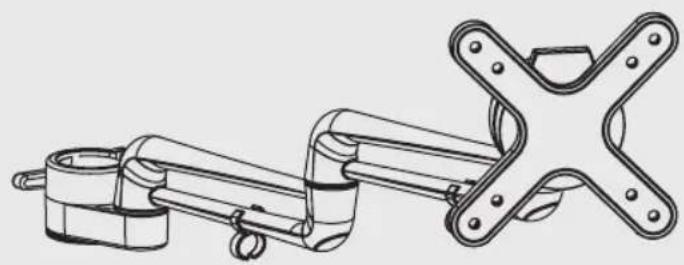

1. Die VESA-Platte abnehmen

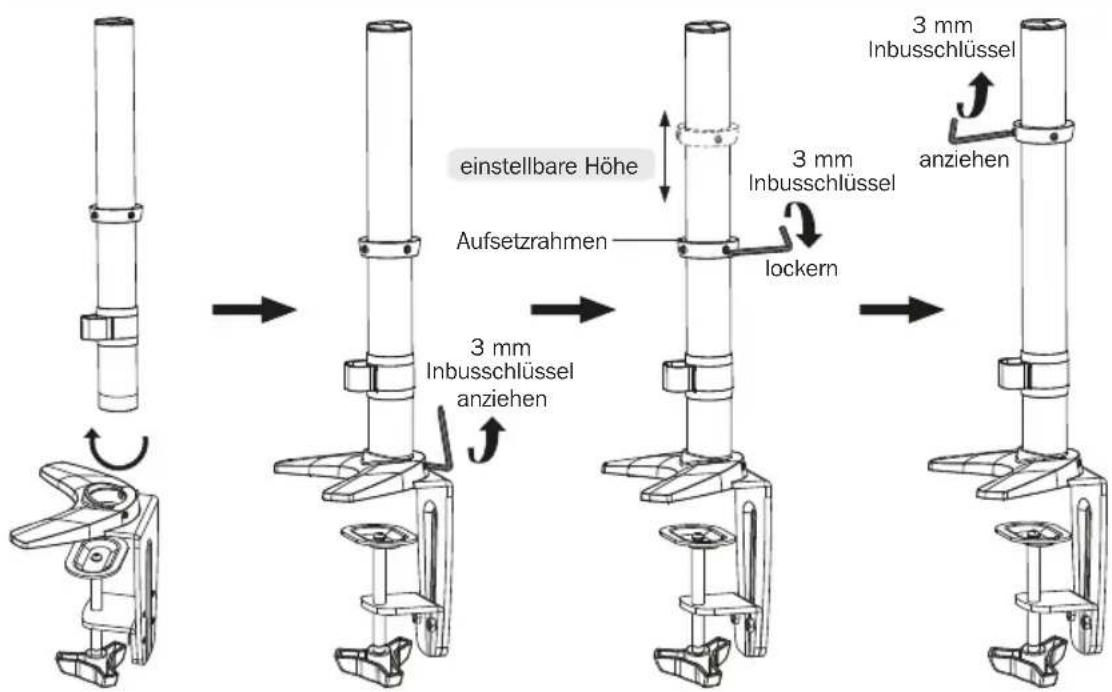

2. Installieren der Stange und Tischhalterung

• Verwenden Sie den Inbusschlüssel, um die Schrauben herauszudrehen und die VESA-Platte von der Adapterklammerhalterung abzunehmen.

• Heben Sie die Schrauben zur späteren Verwendung auf. Adapterhalterungssatz VESA-Platte einstellbare Höhe 3 mm Inbusschlüssel 3 mm Inbusschlüssel 3 mm Inbusschlüssel anziehen lockern Aufsetzrahmen anziehen 14-12-062-9333EA.indb 48 12/19/2014 10:03:23 AM49

• Legen Sie die Position für die Befestigung unter Berücksichtigung der Bildschirmgröße, Höhe und Neigung/ Rollen fest.

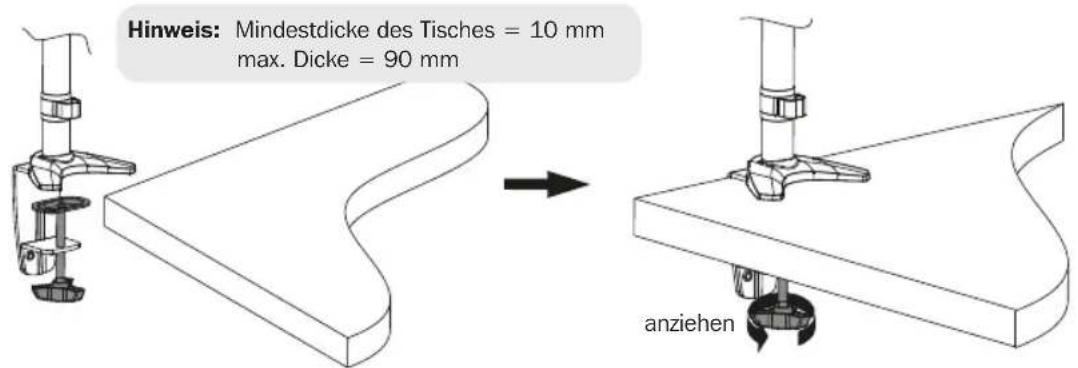

• Schieben Sie die Tischhalterung über die Kante hinaus, bis die Halterung die Tischkante berührt.

• Drehen Sie den Knopf, um die Halterung an der Tischkante auszurichten, und befestigen Sie die Halterung. Hinweis: Falls bei dünneren Tischplatten ein höherer Klemmdruck erforderlich ist, die Einstellplatte justieren, indem die beiden Schrauben aus der Tischhalterungsbaugruppe herausgeschraubt werden, die Einstellplatte anschließend auf die oberen Löcher der Tischhalterungsbaugruppe ausgerichtet und mit den zuvor entfernten Schrauben wieder fest geschraubt wird. Hinweis: Mindestdicke des Tisches = 10 mm max. Dicke = 90 mm anziehen 14-12-062-9333EA.indb 49 12/19/2014 10:03:23 AM50

3. Tischinstallation

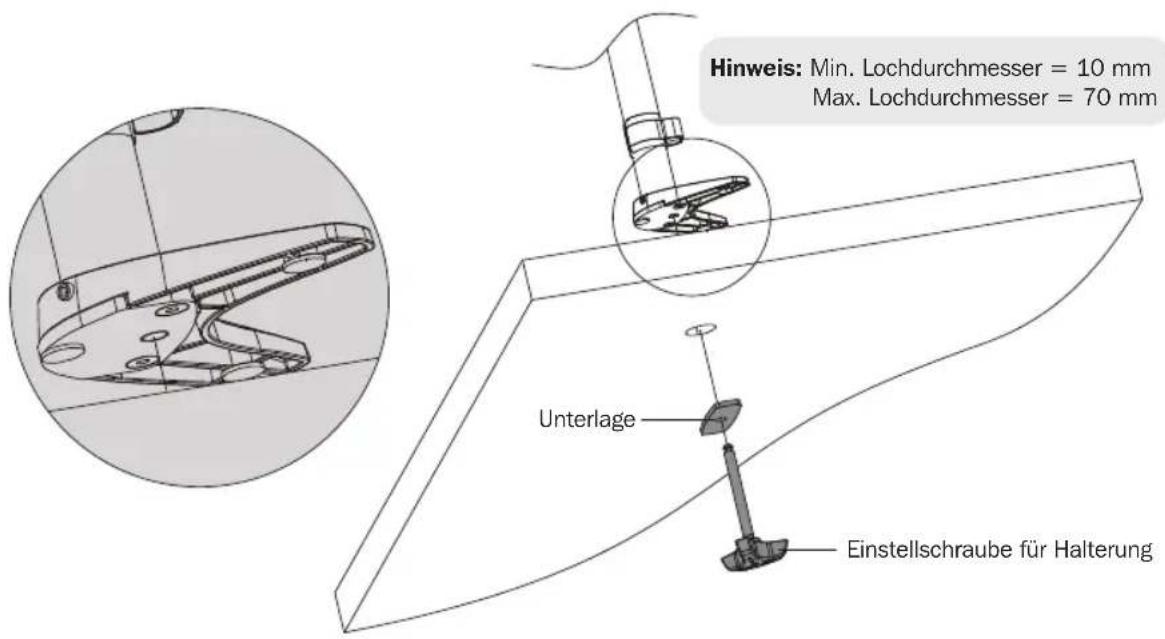

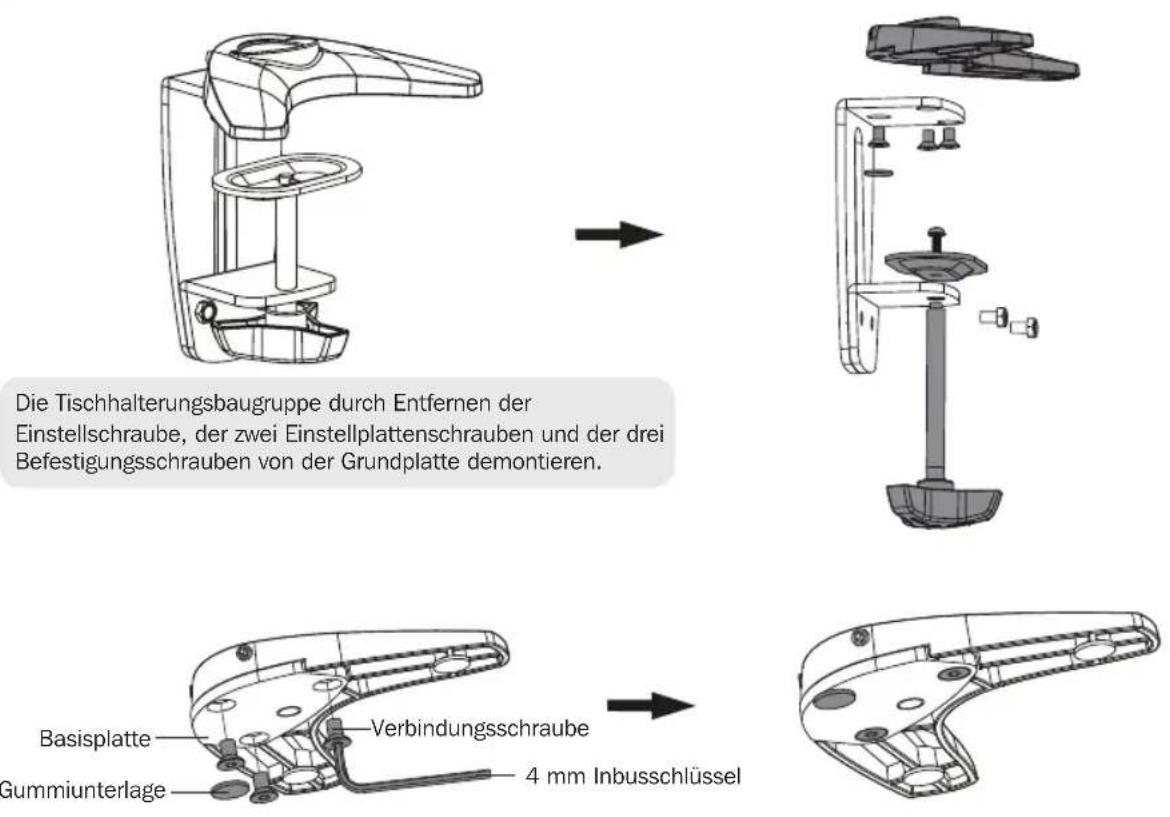

3b. Lochmontage Die Tischhalterungsbaugruppe durch Entfernen der Einstellschraube, der zwei Einstellplattenschrauben und der drei Befestigungsschrauben von der Grundplatte demontieren. Montieren Sie die Basisplatte mit den drei aufbewahrten Verbindungsschrauben. Ziehen Sie die Schrauben fest. Stecken Sie die aufbewahrte Einstellschraube für die Halterung von unten durch die Unterlage und das Loch im Tisch. Drehen Sie die Schraube, indem Sie den Knopf an der Basisplatte drehen, aber ziehen Sie die Schraube nicht vollständig fest. Zentrieren Sie die Tischhalterung über dem Loch und ziehen Sie die Einstellschraube für Halterung. Basisplatte Unterlage Verbindungsschraube Einstellschraube für Halterung Gummiunterlage 4 mm Inbusschlüssel Hinweis: Min. Lochdurchmesser = 10 mm Max. Lochdurchmesser = 70 mm 14-12-062-9333EA.indb 50 12/19/2014 10:03:24 AM51

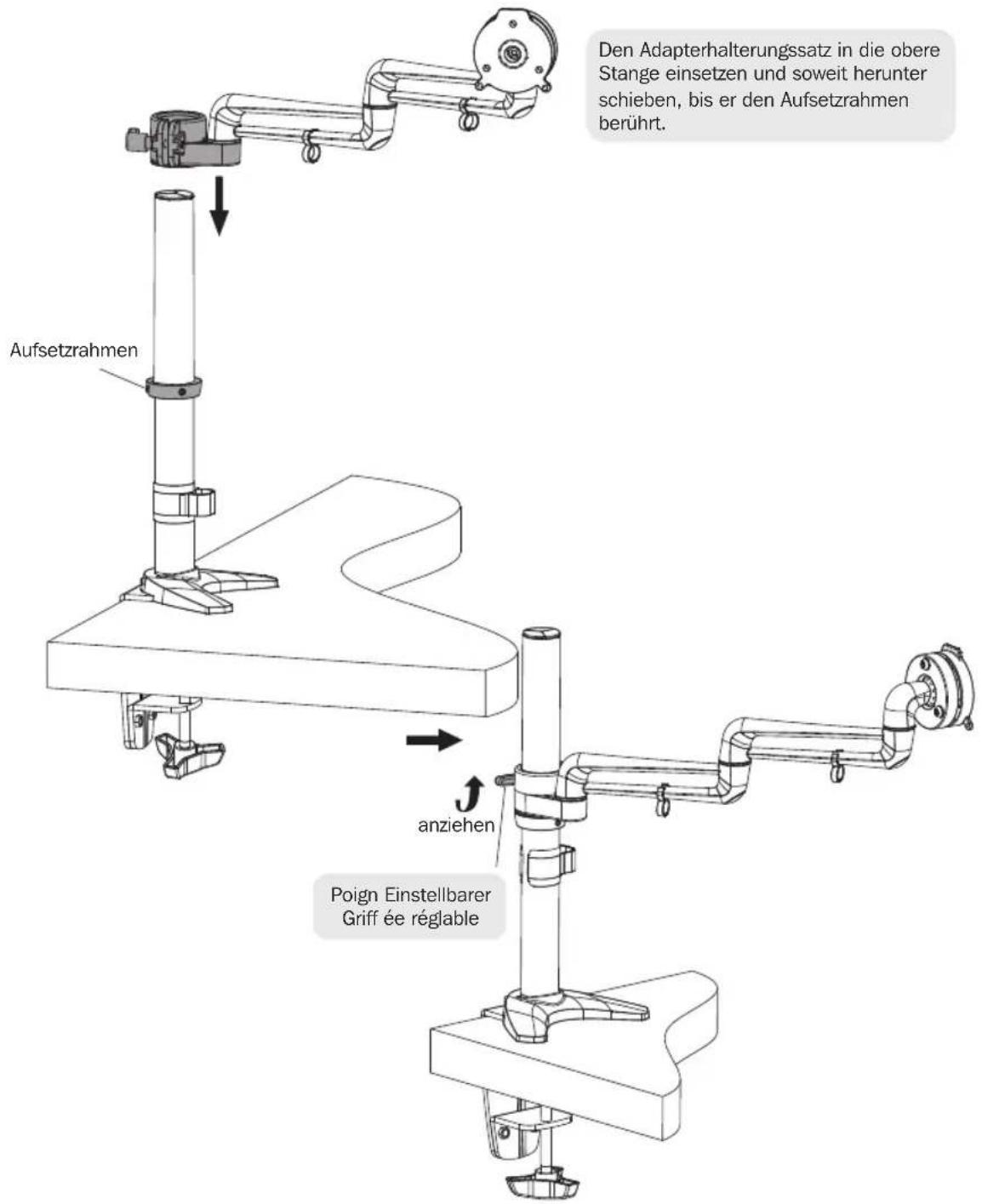

4. Installieren der Adapterhalterung

Den Adapterhalterungssatz in die obere Stange einsetzen und soweit herunter schieben, bis er den Aufsetzrahmen berührt. Zum Festziehen der Adapterhalterung den Kunststoffgriff hinein drücken und bis zum Anschlag nach oben drehen. Danach den Kunststoffgriff wieder herausziehen, damit der Sechskantbolzen frei gegeben wird, und nach unten drehen, um ihn in die untere Stellung zu bringen. Anschließend den Kunststoffgriff noch einmal hinein drücken und bis zum Anschlag nach oben drehen. Den Prozess bis zur sicheren Befestigung fortsetzen. Hinweis: Zum Lösen der Adapterhalterung denselben Prozess verwenden, wobei jedoch der Kunststoffgriff aus der oberen Stellung nach unten zu drehen ist. Aufsetzrahmen anziehen Poign Einstellbarer Griff ée réglable 14-12-062-9333EA.indb 51 12/19/2014 10:03:24 AM52 Den Bildschirm mit den passenden mitgelieferten Schrauben an der VESA-Platte befestigen. Alle Schrauben fest anziehen. Die Schrauben nicht überdrehen.

5. Installieren der VESA-Platte

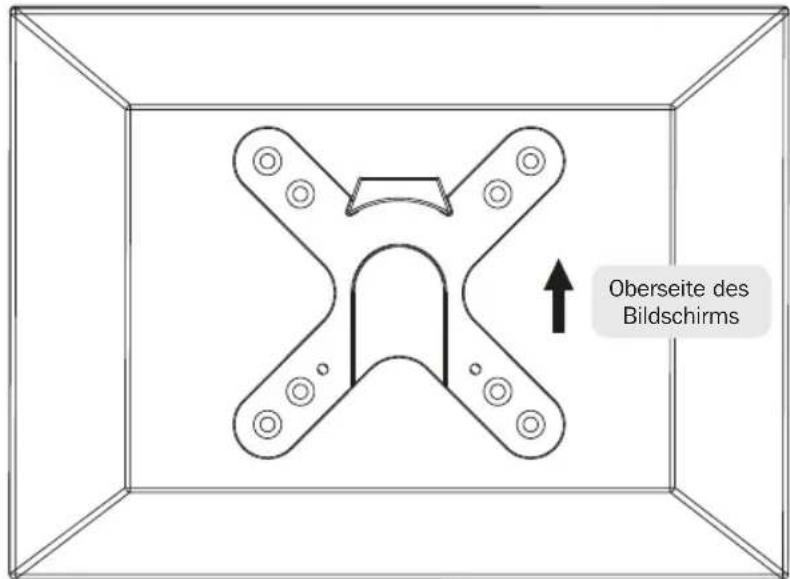

Oberseite des Bildschirms

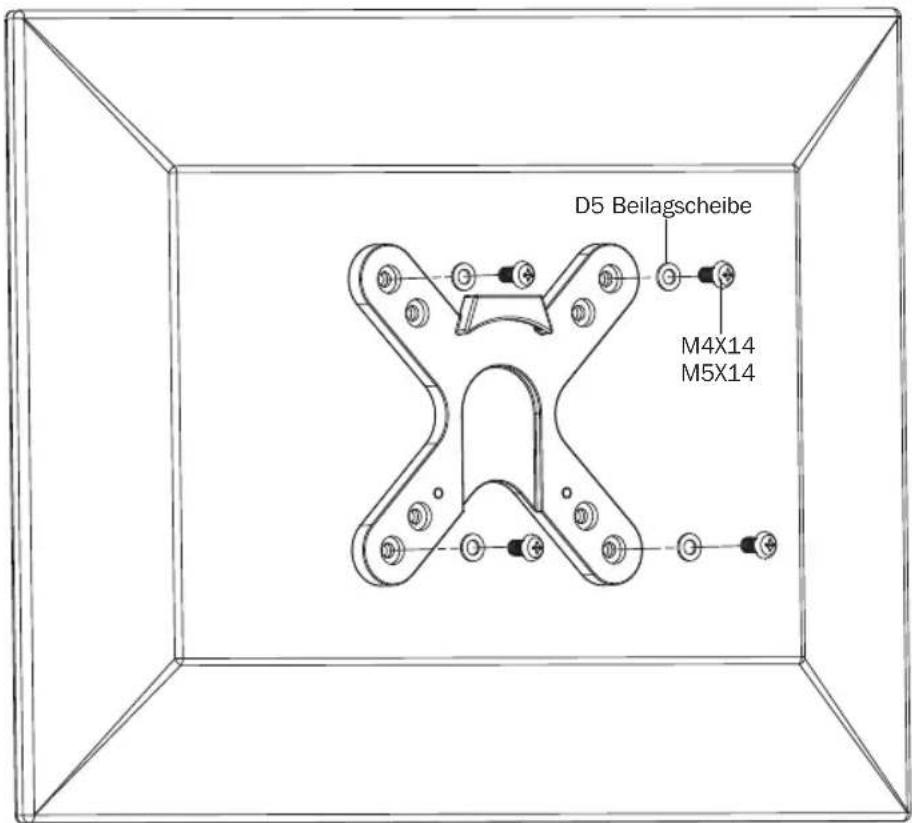

Bildschirm anheben und die hinteren Montageöffnungen zur VESA-Platte der Wandbefestigung hin ausrichten. D5 Beilagscheibe M4X14 M5X14 14-12-062-9333EA.indb 52 12/19/2014 10:03:24 AM53

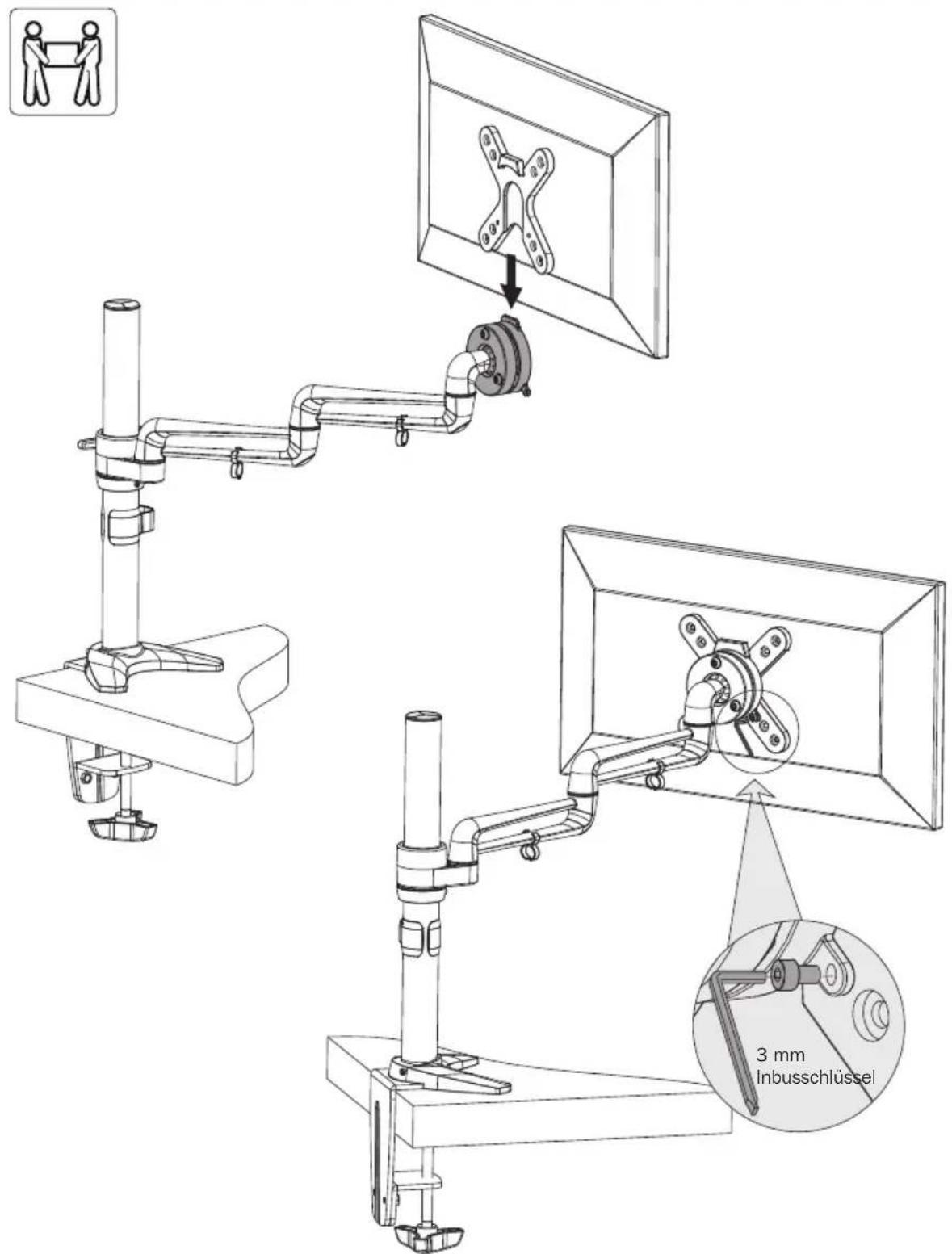

6. Den Bildschirm installieren

3 mm Inbusschlüssel Den Bildschirm mit der daran befestigten VESA-Platte mit Hilfe eines Assistenten oder einer mechanischen Hubeinrichtung anheben und auf den Kopf der Adapterhalterung schieben. Die im Schritt 1 entfernten Schrauben zur Befestigung der VESA-Platte und des Bildschirms an der Adapterhalterung verwenden. Vergewissern Sie sich vor dem Loslassen, dass der Bildschirm sicher befestigt ist. 14-12-062-9333EA.indb 53 12/19/2014 10:03:24 AM54

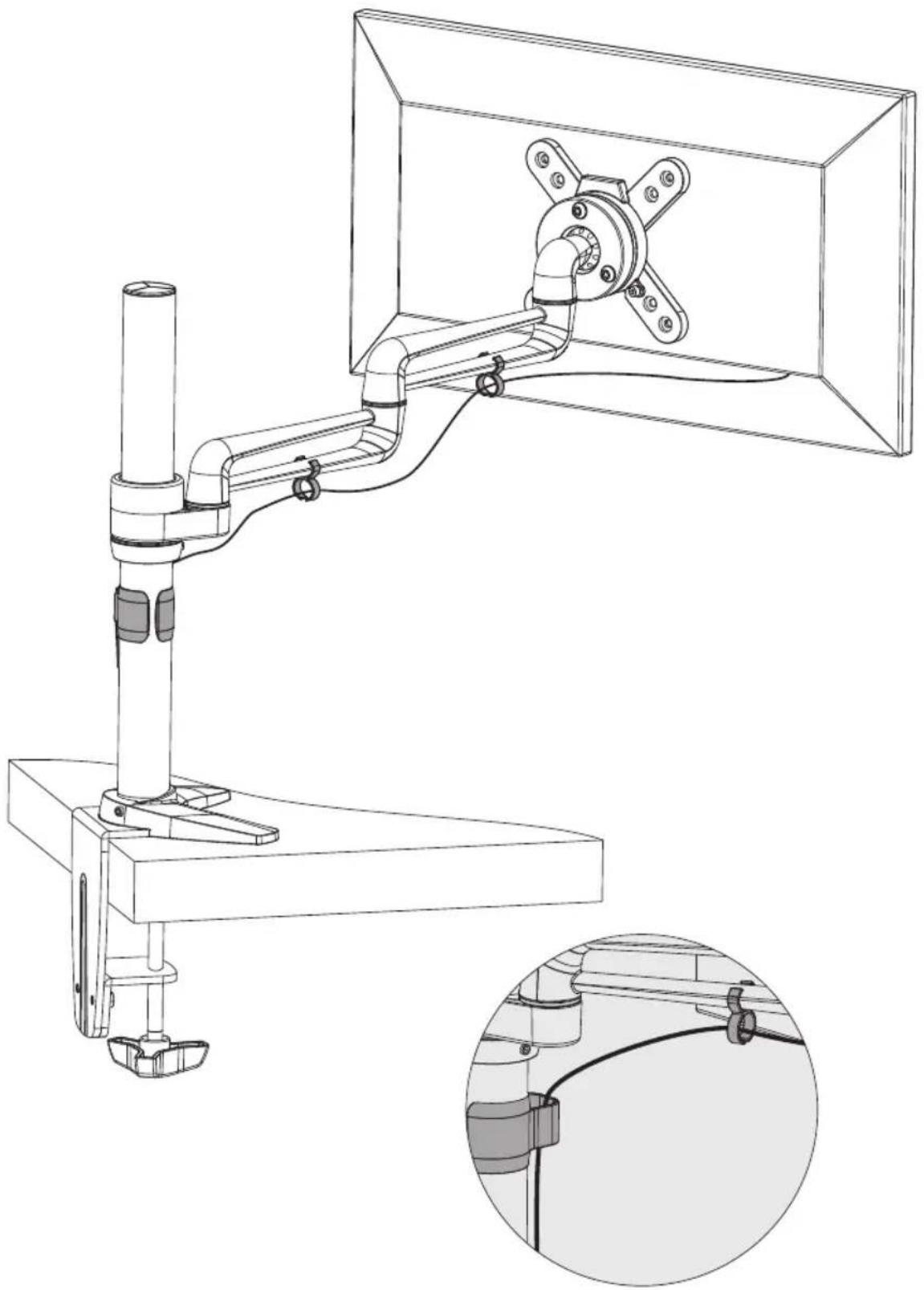

Verwenden Clips für die Kabelführung. Hinweis: Geben Sie dem Kabel etwas Bewegungsspielraum. 14-12-062-9333EA.indb 54 12/19/2014 10:03:25 AM55

Je nach Gewicht des montierten Bildschirms kann es erforderlich sein, die Einstellschraube etwas zu lockern oder etwas fester anzuziehen. Nachdem der Bildschirm in die endgültige Position gebracht worden ist, den Aufsetzrahmen unter Verwendung eines 3 mm Inbusschlüssels fest ziehen. Passen Sie die Position oder Neigung an. 4 mm Inbusschlüssel 3 mm Inbusschlüssel 180° 180° 180° 360° +15° – 15° Wartung

• Überprüfen Sie in regelmäßigen Abständen (mindestens alle drei Monate), ob die Halterung sicher angebracht ist.
