MANUAL DE USUARIO DDR1327SFC Tripp Lite

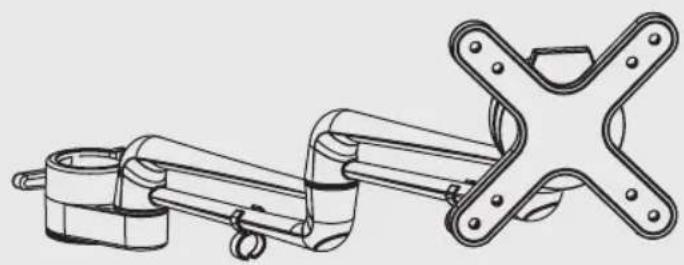

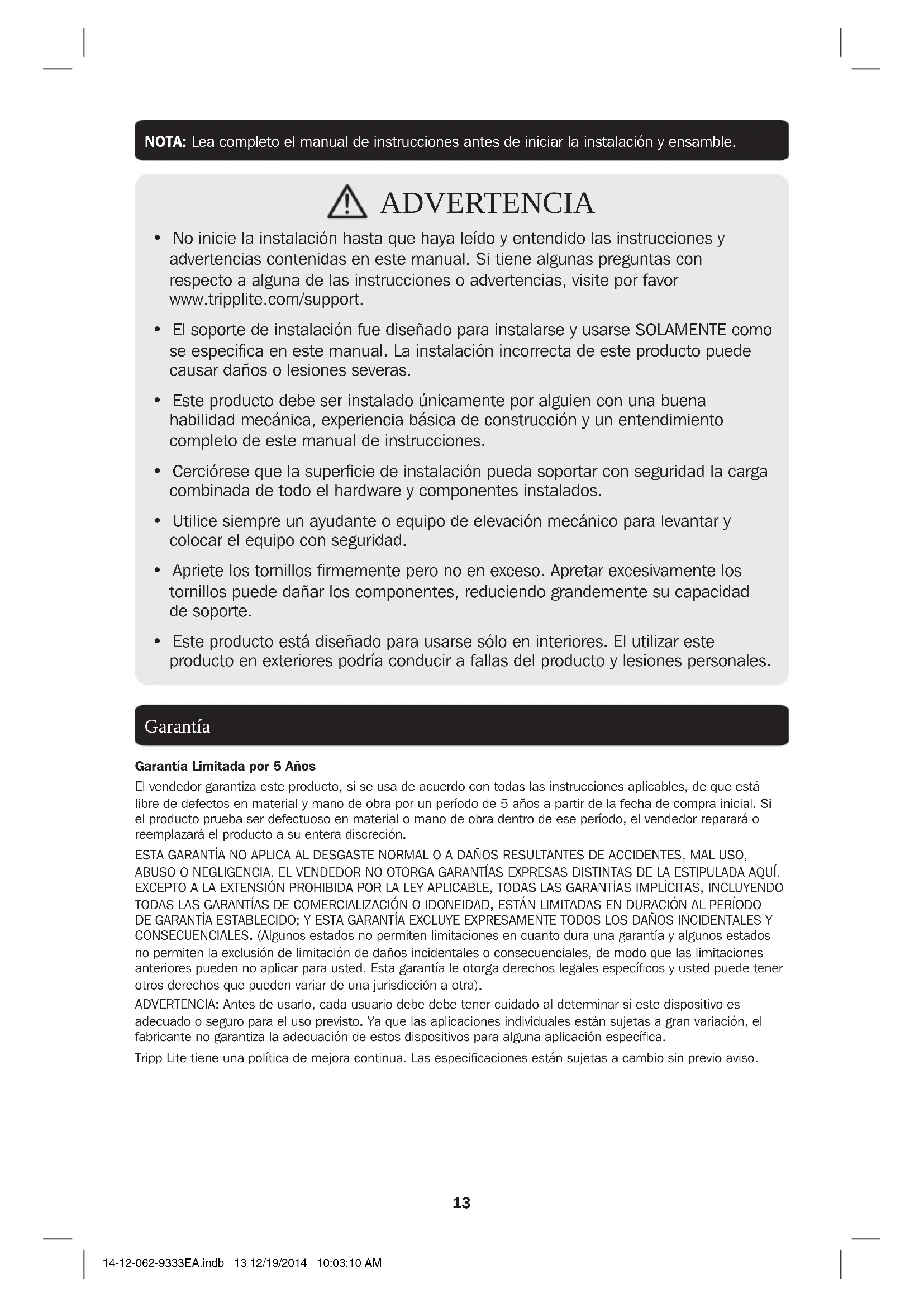

• No inicie la instalación hasta que haya leído y entendido las instrucciones y advertencias contenidas en este manual. Si tiene algunas preguntas con respecto a alguna de las instrucciones o advertencias, visite por favor www.tripplite.com/support.

• El soporte de instalación fue diseñado para instalarse y usarse SOLAMENTE como se especifica en este manual. La instalación incorrecta de este producto puede causar daños o lesiones severas.

• Este producto debe ser instalado únicamente por alguien con una buena habilidad mecánica, experiencia básica de construcción y un entendimiento completo de este manual de instrucciones.

• Cerciórese que la superficie de instalación pueda soportar con seguridad la carga combinada de todo el hardware y componentes instalados.

• Utilice siempre un ayudante o equipo de elevación mecánico para levantar y colocar el equipo con seguridad.

• Apriete los tornillos firmemente pero no en exceso. Apretar excesivamente los tornillos puede dañar los componentes, reduciendo grandemente su capacidad de soporte.

• Este producto está diseñado para usarse sólo en interiores. El utilizar este producto en exteriores podría conducir a fallas del producto y lesiones personales. Garantía Limitada por 5 Años El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obra por un período de 5 años a partir de la fecha de compra inicial. Si el producto prueba ser defectuoso en material o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción. ESTA GARANTÍA NO APLICA AL DESGASTE NORMAL O A DAÑOS RESULTANTES DE ACCIDENTES, MAL USO, ABUSO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS DE LA ESTIPULADA AQUÍ. EXCEPTO A LA EXTENSIÓN PROHIBIDA POR LA LEY APLICABLE, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; Y ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES Y CONSECUENCIALES. (Algunos estados no permiten limitaciones en cuanto dura una garantía y algunos estados no permiten la exclusión de limitación de daños incidentales o consecuenciales, de modo que las limitaciones anteriores pueden no aplicar para usted. Esta garantía le otorga derechos legales específicos y usted puede tener otros derechos que pueden variar de una jurisdicción a otra). ADVERTENCIA: Antes de usarlo, cada usuario debe debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica. Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. 14-12-062-9333EA.indb 13 12/19/2014 10:03:10 AM14 Lista de Comprobación de Componentes Soporte de Adaptador (x1) Paquete M Paquete P Poste (x1) Abrazadera de Escritorio (x1) M4X14 (x4) Placa de Base (x1) Llave Hexagonal de 3 mm (x1) Almohadilla (x1) Llave Hexagonal de 4 mm (x1) M5X14 (x4) Arandela D5 (x4) IMPORTANTE: Asegúrese antes de instalar, de haber recibido todas las partes de acuerdo a la lista de comprobación de componentes. Si faltase cualquier parte o estuviese dañada, visite www.tripplite.com/support para solicitar servicio. 14-12-062-9333EA.indb 14 12/19/2014 10:03:10 AM15

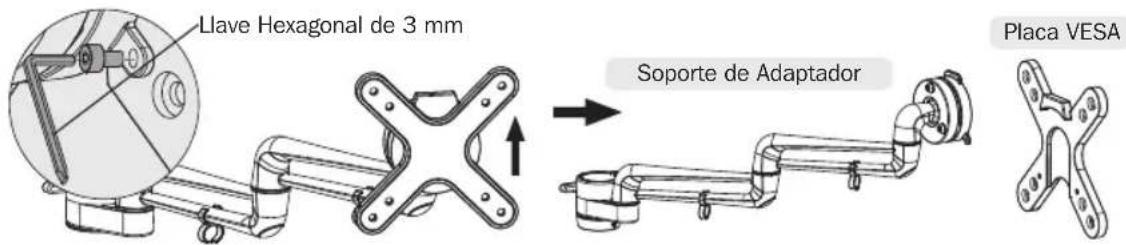

1. Retire la placa VESA

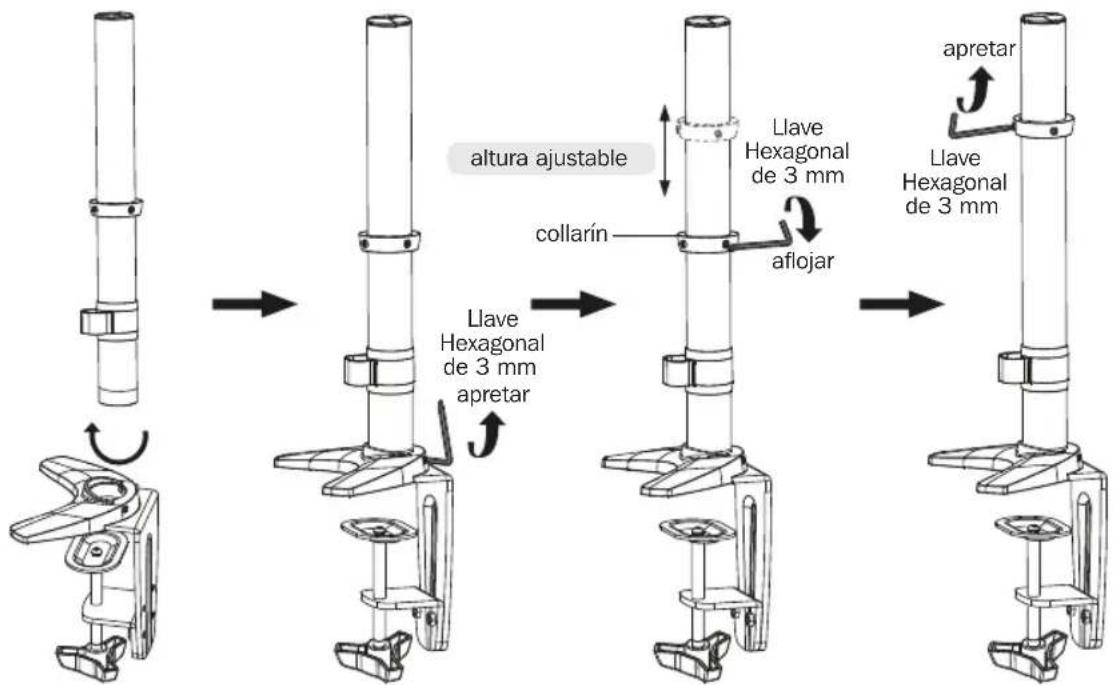

2. Instale el Poste y la Abrazadera de Escritorio

Llave Hexagonal de 3 mm

• Use la Llave Hexagonal para aflojar los tornillos a fin de separar la placa VESA del Soporte de Adaptador.

• Conserve estos tornillos para uso posterior. Soporte de Adaptador Placa VESA altura ajustable Llave Hexagonal de 3 mm Llave Hexagonal de 3 mm Llave Hexagonal de 3 mm apretar aflojar collarín apretar 14-12-062-9333EA.indb 15 12/19/2014 10:03:10 AM16

3. Instalación en el Escritorio

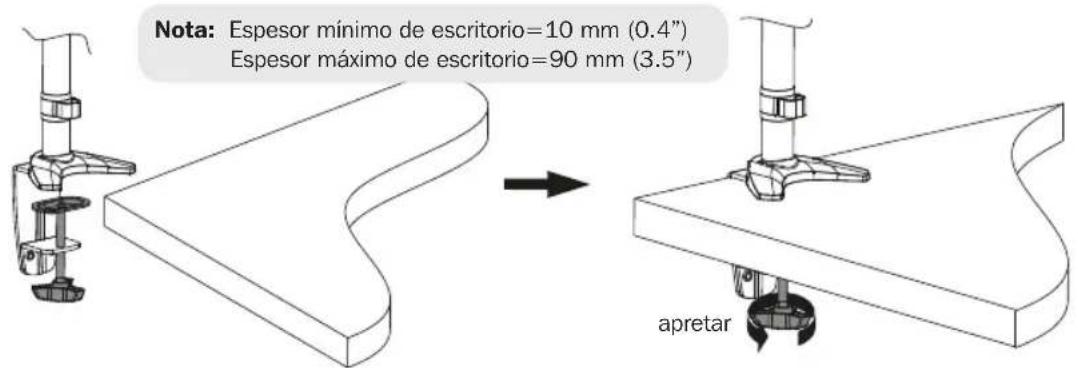

3a. Instalación del Borde

• Determine la ubicación aproximada para instalación, teniendo en cuenta los requerimientos de tamaño de pantalla, ajuste de altura e inclinación/giro.

• Deslice el conjunto de instalación de escritorio sobre el borde del escritorio de modo que la abrazadera haga contacto completo con el borde del escritorio.

• Gire la perilla para ajustar la abrazadera al borde del escritorio y asegúrela firmemente. Nota: Si se necesita más presión de sujeción para superficies de escritorio más delgadas, ajuste la placa de la abrazadera retirando los dos tornillos del conjunto de abrazadera de escritorio, alineando entonces la placa de ajuste de la abrazadera con los orificios superiores del conjunto de abrazadera de escritorio y reacople usando los mismos tornillos. Nota: Espesor mínimo de escritorio=10 mm (0.4”) Espesor máximo de escritorio=90 mm (3.5”) apretar 14-12-062-9333EA.indb 16 12/19/2014 10:03:11 AM17

3. Instalación en el Escritorio

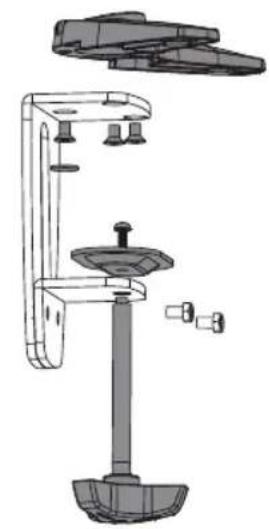

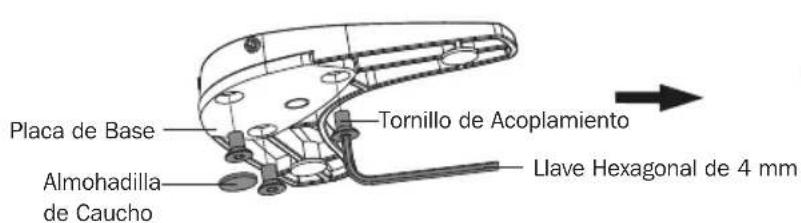

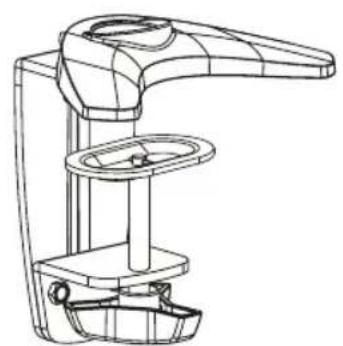

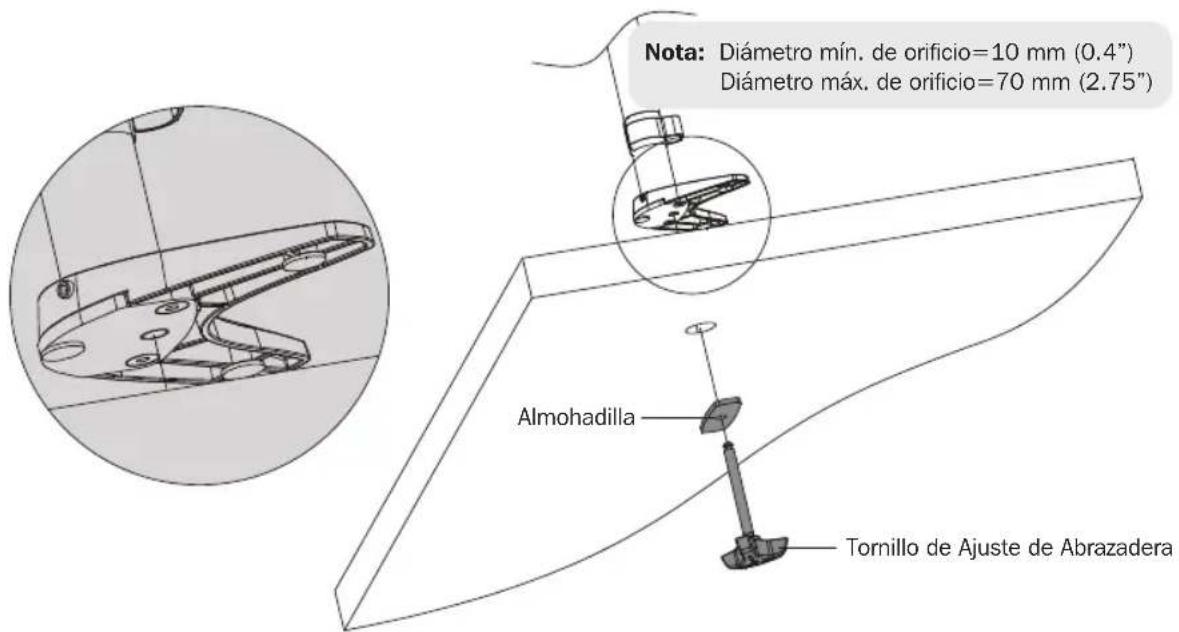

3b. Instalación a Través de un Orificio en el Escritorio Desarme el conjunto de la abrazadera de escritorio retirando el tornillo de ajuste de la abrazadera, los dos tornillos de la placa de ajuste de la abrazadera y los tres tornillos de instalación de la placa de base. Reinstale la placa de base con tres tornillos de sujeción. Apriete con firmeza. Desde abajo del escritorio, inserte el tornillo de sujeción de la abrazadera a través de la almohadilla y hacia arriba a través del orificio en el escritorio. Enrosque el tornillo girando la perilla en la placa de base pero no apriete completamente en este momento. Centre el conjunto de instalación en escritorio sobre el orificio y entonces apriete firmemente el Tornillo de Ajuste de Abrazadera. Nota: Diámetro mín. de orificio=10 mm (0.4”) Diámetro máx. de orificio=70 mm (2.75”) Placa de Base Almohadilla Tornillo de Acoplamiento Tornillo de Ajuste de Abrazadera Almohadilla de Caucho Llave Hexagonal de 4 mm 14-12-062-9333EA.indb 17 12/19/2014 10:03:11 AM18

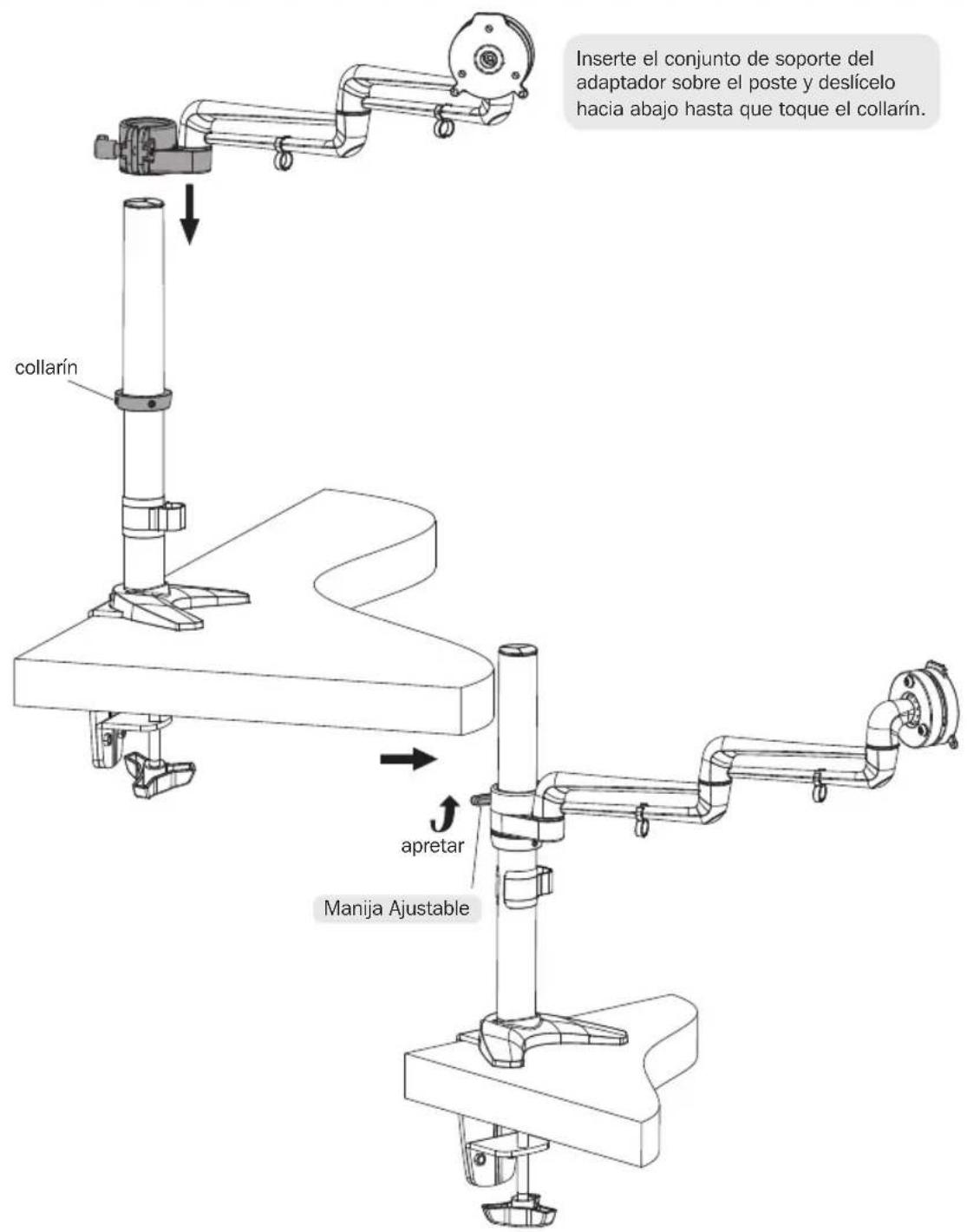

4. Instale el Soporte del Adaptador

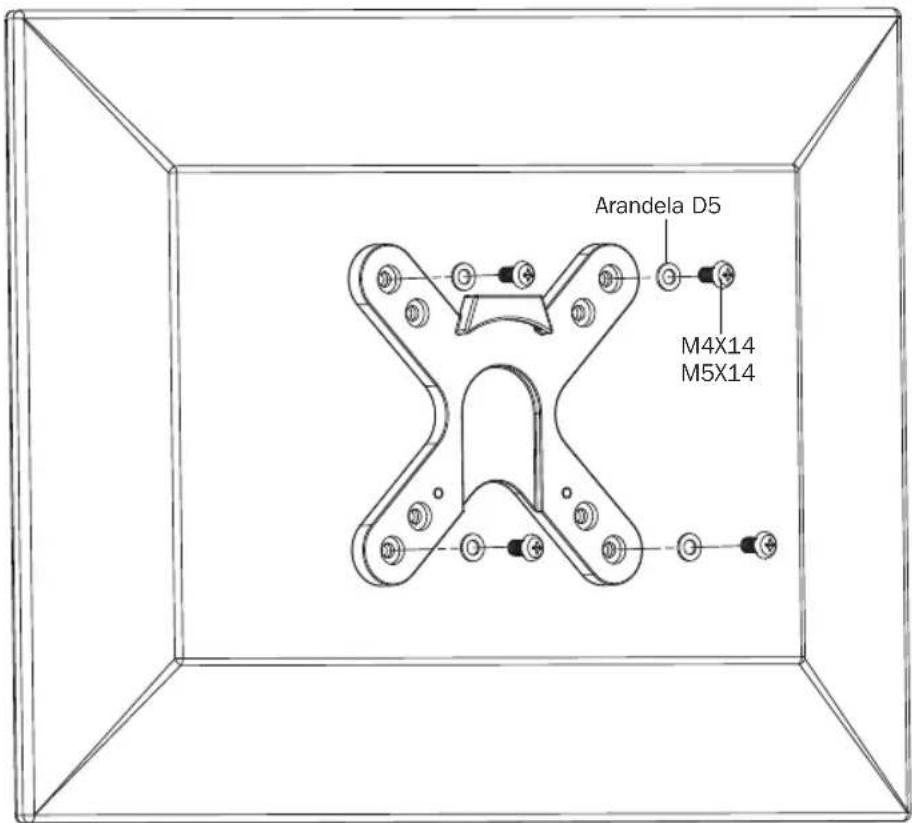

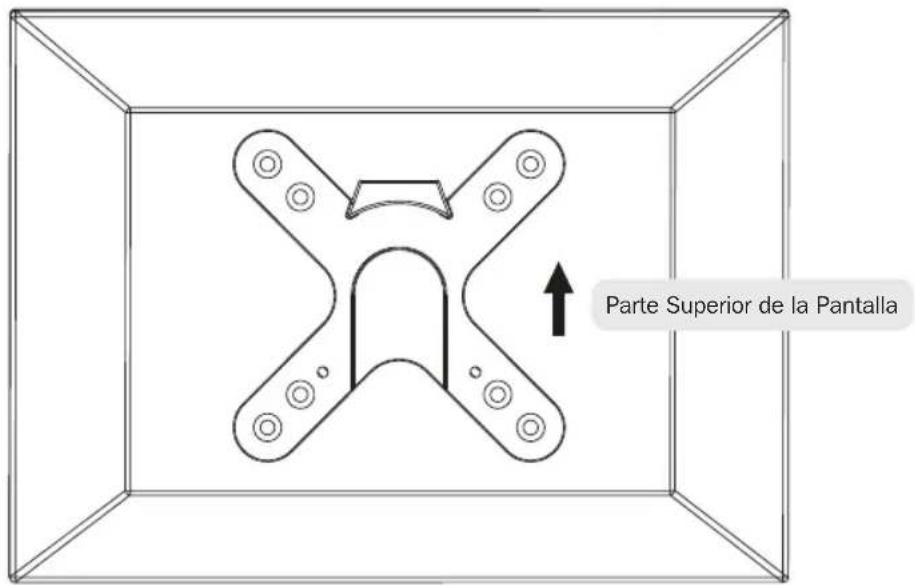

Inserte el conjunto de soporte del adaptador sobre el poste y deslícelo hacia abajo hasta que toque el collarín. Para apretar el conjunto del soporte del adaptador, empuje la manija de plástico y gírela hacia arriba hasta que ya no gire. Jale después la manija de plástico para desacoplarla del tornillo hexagonal y gírela hacia abajo hasta fijarla en esa posición. Nuevamente, apriete oprimiendo la manija de plástico y girando hacia arriba hasta que no pueda girar más. Continue el proceso hasta que esté firmemente asegurado. Nota: Repita el mismo proceso para aflojar, excepto que oprima la manija de plástico hacia abajo desde la posición superior. collarín apretar Manija Ajustable 14-12-062-9333EA.indb 18 12/19/2014 10:03:11 AM19 Atornille la place en la pantalla usando los tornillos incluidos. Apriete todos los tornillos pero no en exceso.

Levante la pantalla y alinee los orificios de instalación posteriores con la placa de instalación VESA. Arandela D5 M4X14 M5X14 14-12-062-9333EA.indb 19 12/19/2014 10:03:11 AM20

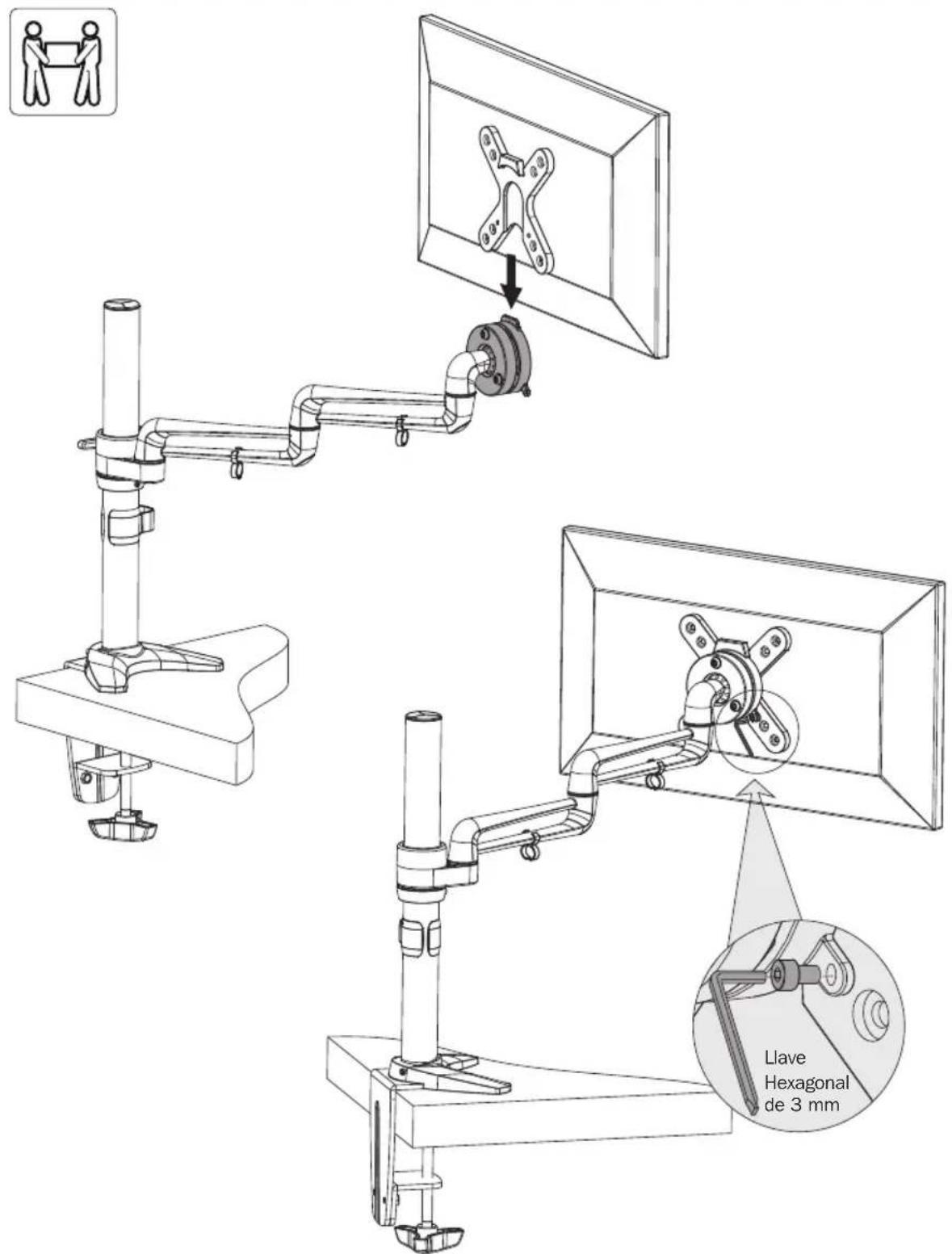

6. Instale la Pantalla

Llave Hexagonal de 3 mm Usando un ayudante o equipo de elevación mecánico, levante la pantalla con la placa VESA acoplada y deslice sobre el cabezal del soporte del adaptador. Use los tornillos retirados en el paso 1 para asegurar la placa VESA y la pantalla al conjunto del soporte del adaptador. Cerciórese que la pantalla esté firmemente asegurada antes de soltarla. 14-12-062-9333EA.indb 20 12/19/2014 10:03:12 AM21

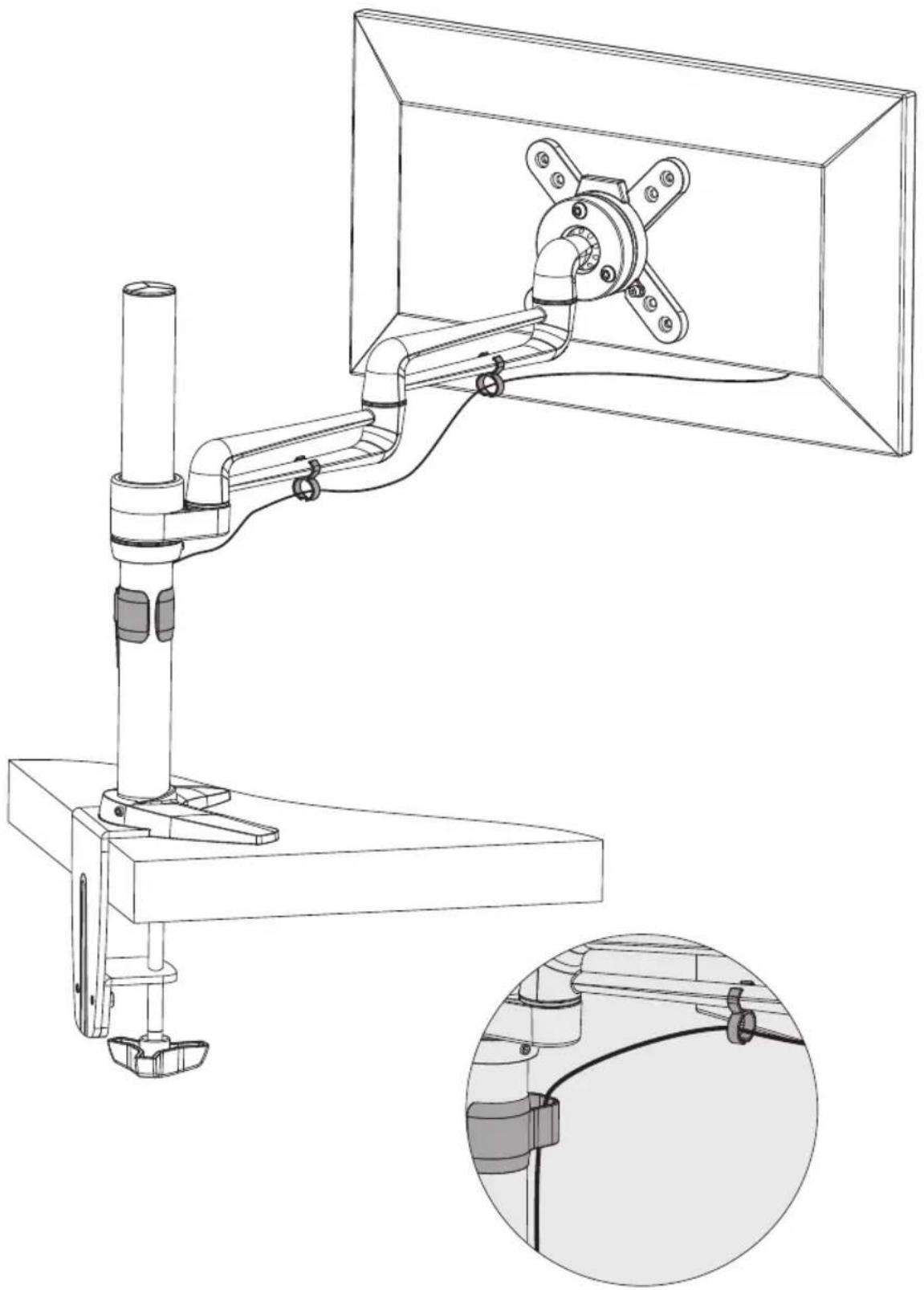

7. Manejo del Cableado

Utilice los clips para el encaminamiento de los cables. Nota: Deje una holgura en el cable para el movimiento del brazo. 14-12-062-9333EA.indb 21 12/19/2014 10:03:12 AM22

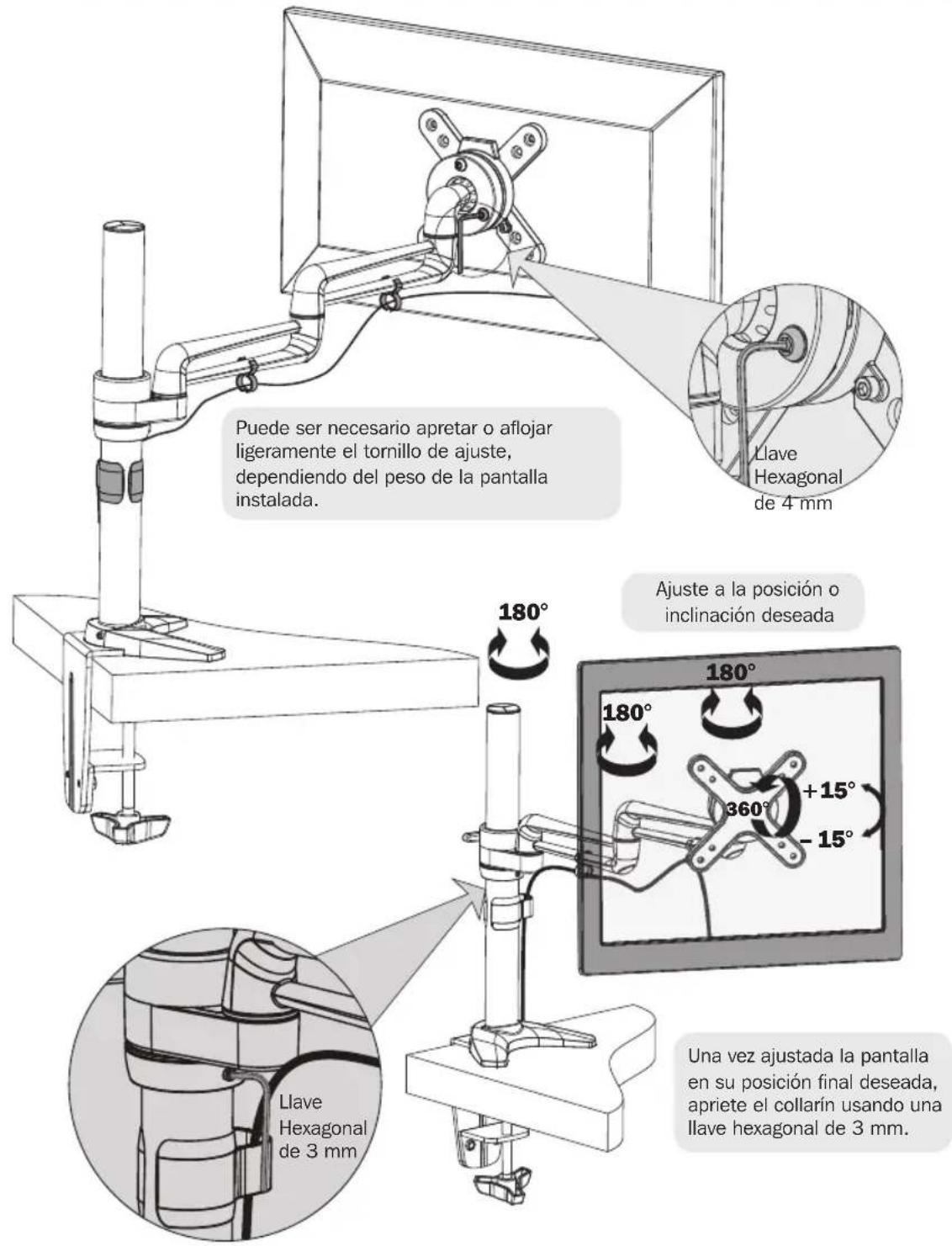

Puede ser necesario apretar o aflojar ligeramente el tornillo de ajuste, dependiendo del peso de la pantalla instalada. Una vez ajustada la pantalla en su posición final deseada, apriete el collarín usando una llave hexagonal de 3 mm. Ajuste a la posición o inclinación deseada Llave Hexagonal de 4 mm Llave Hexagonal de 3 mm 180° 180° 180° 360° +15° – 15° Mantenimiento

• Compruebe a intervalos regulares (al menos cada tres meses) que el soporte esté seguro para usarse.
