MANUAL DE USUARIO DMCS3255SG62W Tripp Lite

Manual del Propietario

Carro Móvil Profesional para Pantallas de 32" a 55"

Modelos: DMCS3255SG62, DMCS3255SG62W

PRECAUCIÓN: NO EXCEDA LA CAPACIDAD DE CARGA MÁXIMA INDICADA. IPUEDEN OCURRIR LESIONES SEVERAS O DAÑOS A LA PROPIEDAD!

75x75 / 100x100 / 200x100 / 200x200 300x300 / 400x200 / 400x400

English 1 • Français 25 • Русский 37 • Deutsch 49

TRIPP·LITE

Copyright © 2022 Tripp Lite. Todos los derechos reservados.

Instrucciones de Seguridad

Nota: Lea todo el manual de instrucciones antes de iniciar la instalación y ensamble.

ADVERTENCIA

• No inicie la instalación hasta que haya leído y entendido las instrucciones y advertencias contenidas en este manual. Si tiene una pregunta con respecto a cualquiera de las instrucciones o advertencias, visite tripplite.com/support.
• Este producto fue diseñado para ser instalado y utilizado SOLAMENTE como se especifica en este manual. La instalación incorrecta de este producto puede causar daños o lesiones severas.
• Cerciórese que la unidad pueda soportar con seguridad la carga combinada de todo el hardware y componentes instalados.
• Apriete los tornillos firmemente pero no en exceso. Apretar excesivamente puede causar daños a los componentes, reduciendo considerablemente su capacidad de soporte.
• Este producto está diseñado para usarse solo en interiores. Usar este producto en exteriores podría derivar en fallas del producto y lesiones personales.
• Debido a los numerosos tipos de estructuras disponibles en el caso de los televisores grandes, los materiales para instalación de pantalla en la pared no pueden adecuarse a cada tipo de pantalla. Por lo tanto, es posible que los tornillos suministrados no se ajusten a su TV.
• Asegúrese de que antes y después de la instalación de la pantalla y el soporte de instalación, ni usted ni otra persona puedan lesionarse o que otros objetos puedan resultar dañados. Si tiene dudas, solicite ayuda a un experto.
• Esta unidad no es un juguete y no debe ser utilizada por niños. Debe supervisarse en todo momento a los niños que estén cerca de esta unidad.
• Esta unidad contiene partes de vidrio. No someta las partes de vidrio a impactos repentinos, golpes o cambios rápidos en la temperatura. La unidad puede romperse y generará fragmentos pequeños afilados. Tenga mucho cuidado al manipular los vidrios rotos.

Garantía

Garantía Limitada por 5 Años

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, está libre de defectos en cuanto a materiales y mano de obra por un período de 5 años a partir de la fecha de compra inicial. Si el producto resulta defectuoso en cuanto a materiales o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción.

ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN CUANTO A DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten limitaciones en cuanto a la duración de una garantía y algunos estados no permiten la exclusión o limitación de daños incidentales o indirectos, de modo que es posible que las limitaciones anteriores no se apliquen a usted. Esta garantía le otorga derechos legales específicos y es posible que le asistan otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.

Accesorios y Partes Incluidas en el Empaque

IMPORTANTE: Antes de proceder a instalar, asegúrese de haber recibido todas las partes de acuerdo con la lista de comprobación de componentes. Si falta alguna parte o está dañada, visite tripplite.com/support para solicitar servicio.

A
(x1)

B
(x1)

C
(x1)

D
(x1)

E
(x2)

F
(x4)

G
(x1)

H
(x1)

I
(x1)

J
(x1)

K
(x1)

L
(x1)

M
(x2)

N
(x2)

0
(x2)

P
(x1)

Paquete M

M-A
M6x10 (x4)

M-B
M6×30 (x4)

M-C
M6×16 (x4)

M-D
M6*8 (x4)

M-E
M6*35*2 (x4)

M-F
M6*35*2 (x4)

M-G
M6*16*2 (x4)

M-H
M8*12 (x4)

M-I
M8 (x4)

M-J
M2 (x1)

M-K
M4 (x1)

M-L
13+17 (x1)

Paquete P

P-A
M5*14 (x4)

P-B
M6*14 (x4)

P-C
M8*20 (x4)

P-D
M6*30 (x4)

P-E
M8*30 (x4)

P-F
M8*50 (x4)

P-G
M6*12*1 (x4)

P-H
M8*16*1 (x4)

P-1
∅9*∅14*5 (x8)

P-J
∅9*∅17*10 (x8)

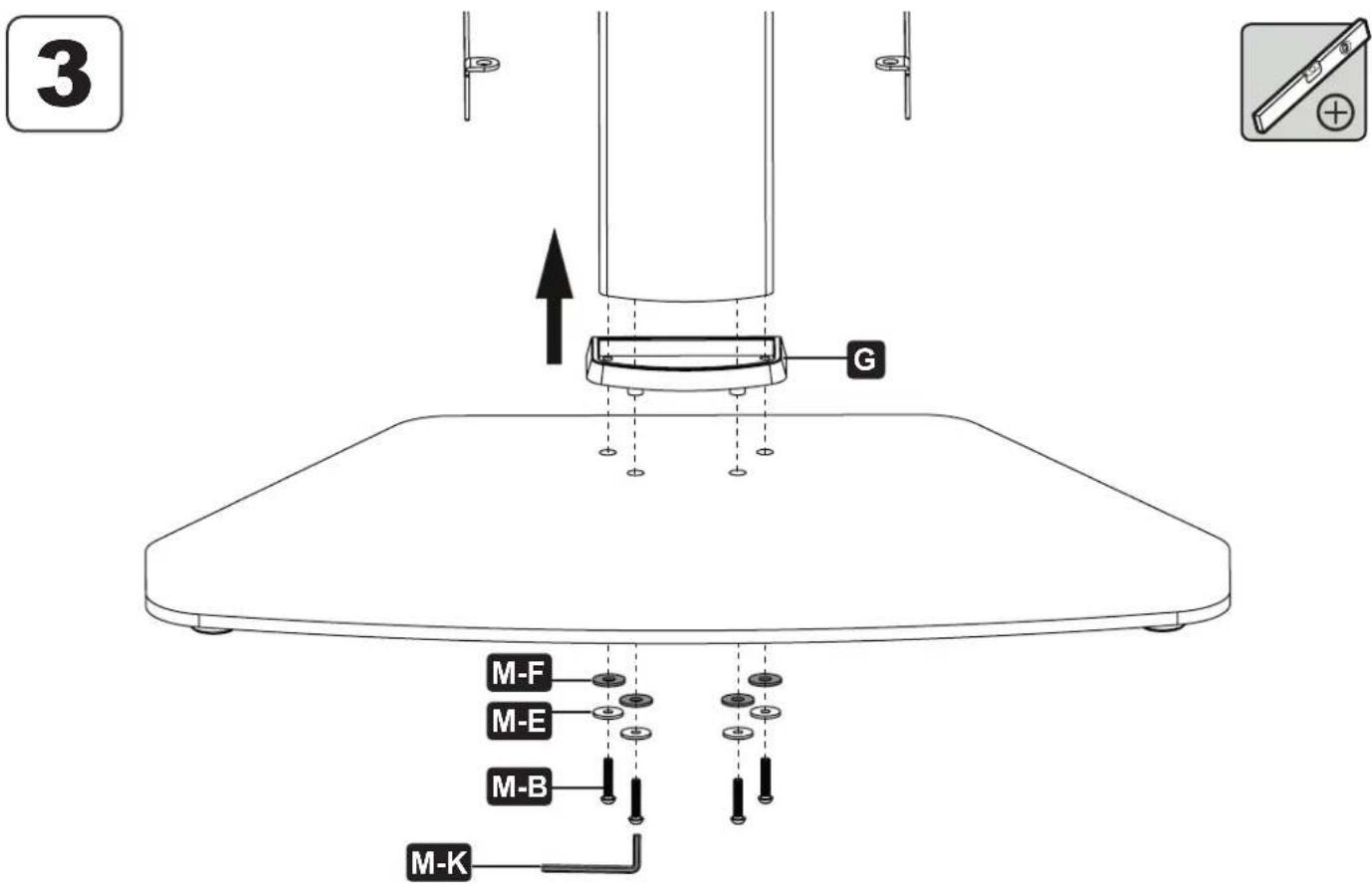

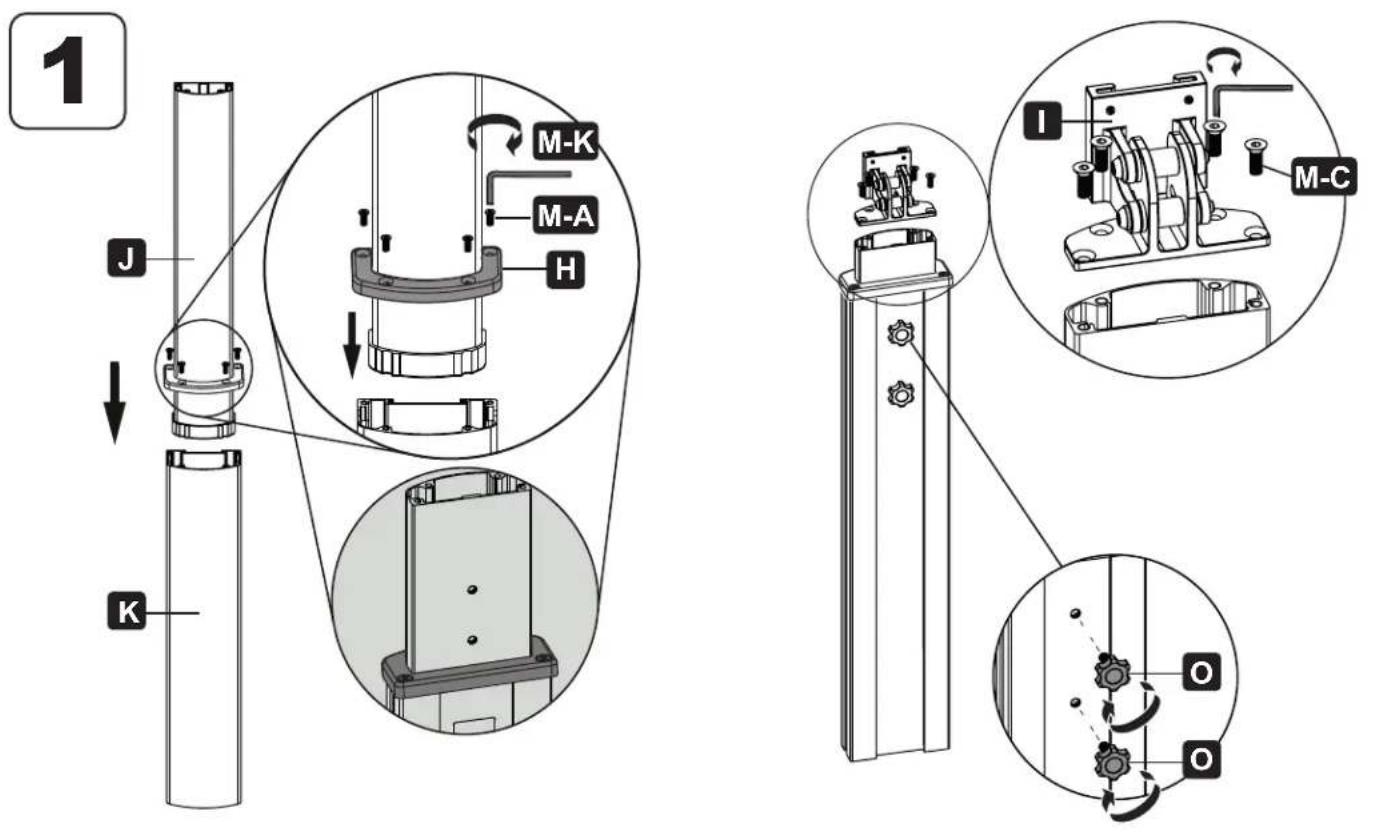

Ensamble

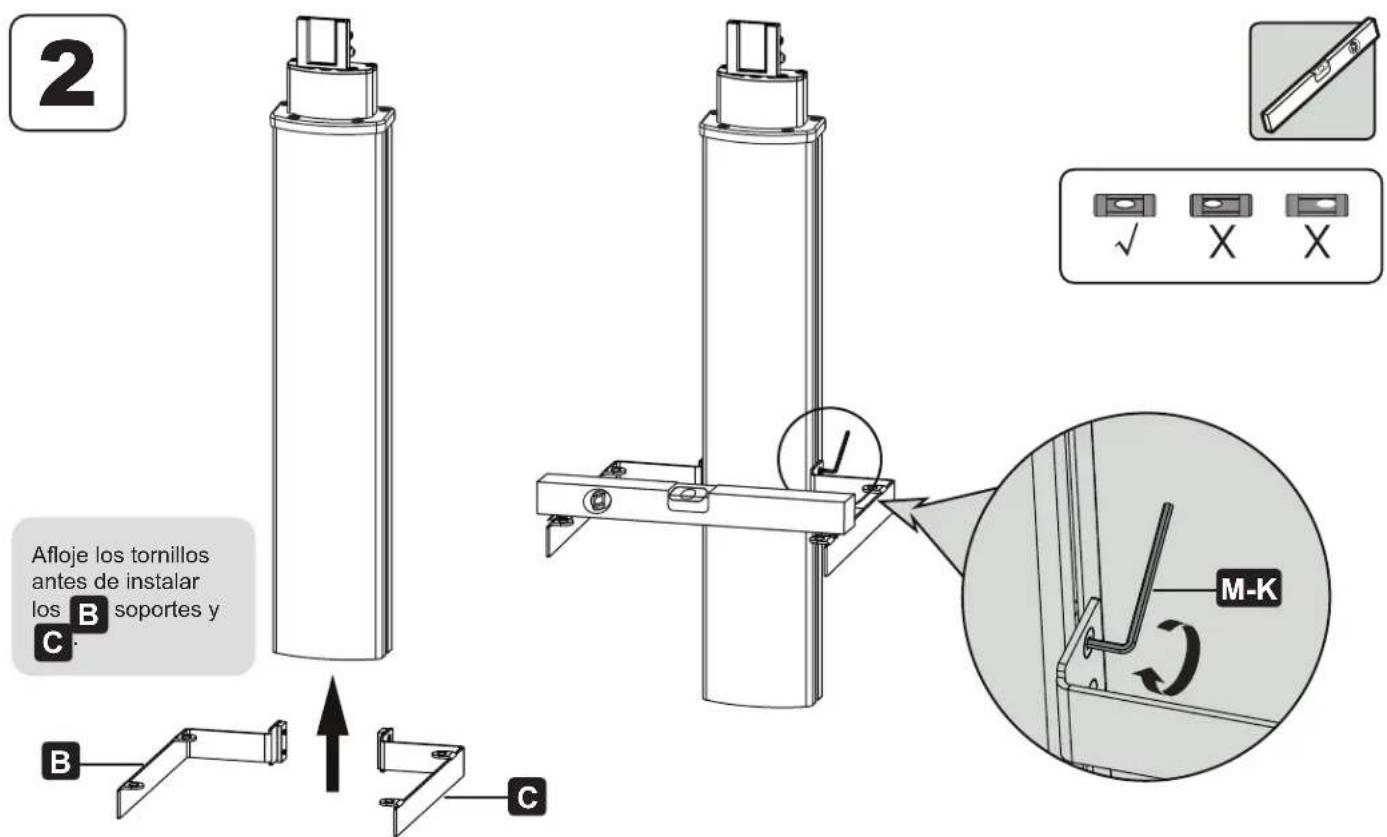

2 Afloje los tornillos antes de instalar los B soportes y C B C M-K

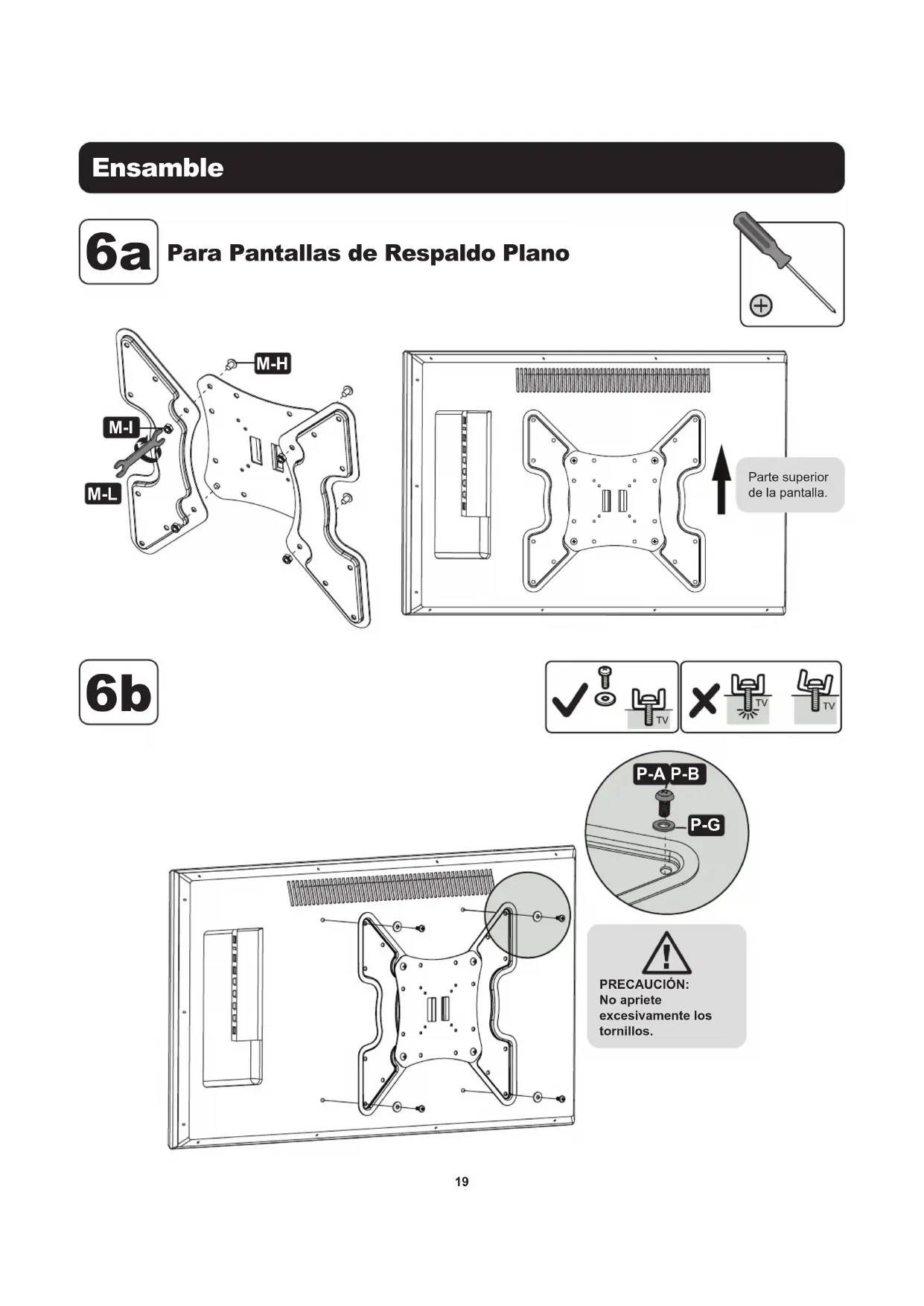

Ensamble

Para Pantallas de Respaldo Plano

Parte superior de la pantalla.

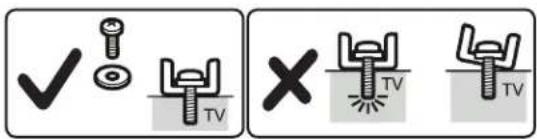

PRECAUCIÓN: No apriete excesivamente los tornillos.

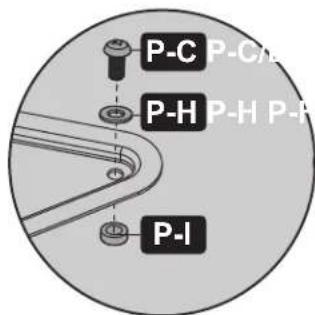

Ensamble

6c

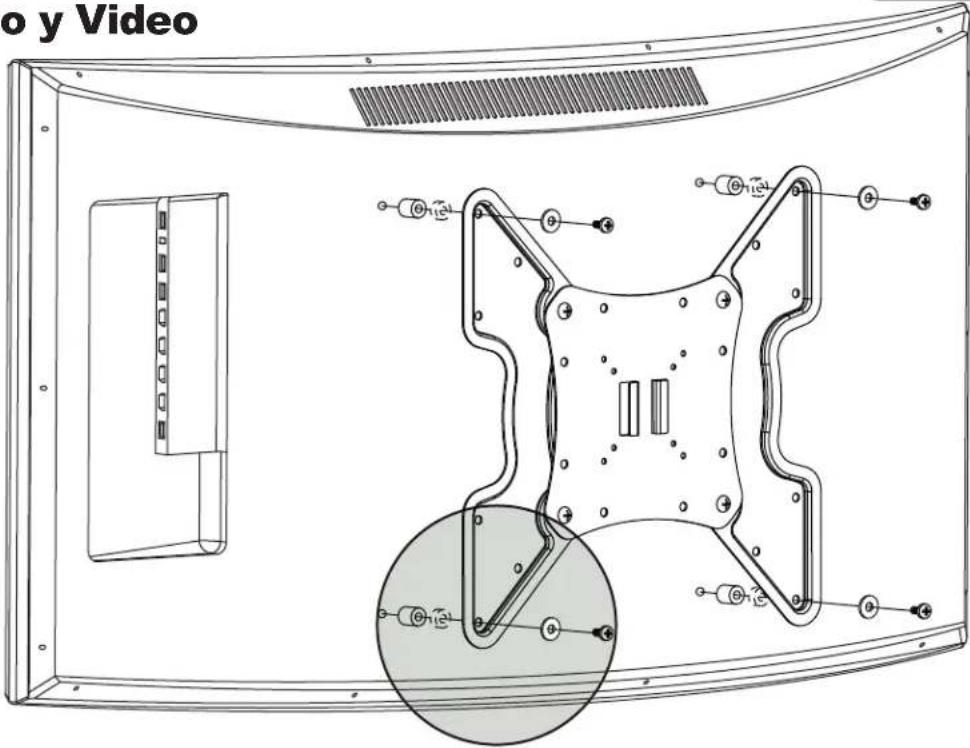

Para Pantallas con Parte Posterior

Cóncava o para

Acceder a Entradas de Audio y Video

tornillos, arandelas y espaciadores (si fueran necesarios) apropiados de acuerdo con el tipo de pantalla.

o y Video

PRECAUCIÓN:

No apriete

excesivamente los tornillos.

7 Nota: Ajuste lentamente la placa VESA en el riel de la placa superior, después apriete los tornillos de seguridad para fijarla. M-J

M-K-M-K Note: El panel frontal puede inclinarse 45°. Para hacerlo, afloje las 2 tuercas de tornillo en la placa superior (I). Después de alinear el panel frontal, apriete ambas tuercas sobre la unidad. -45° 0°

Ensamble

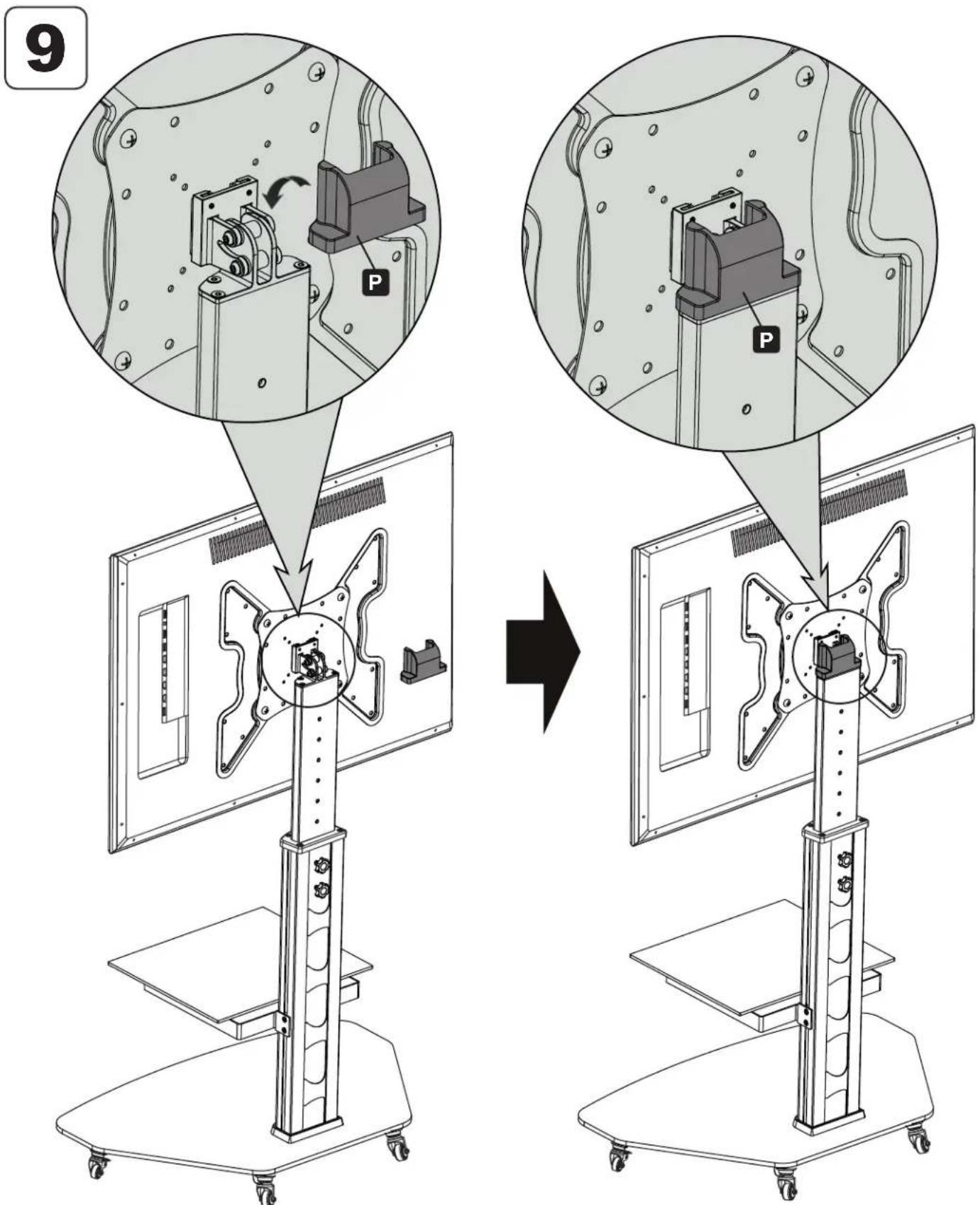

9 P P

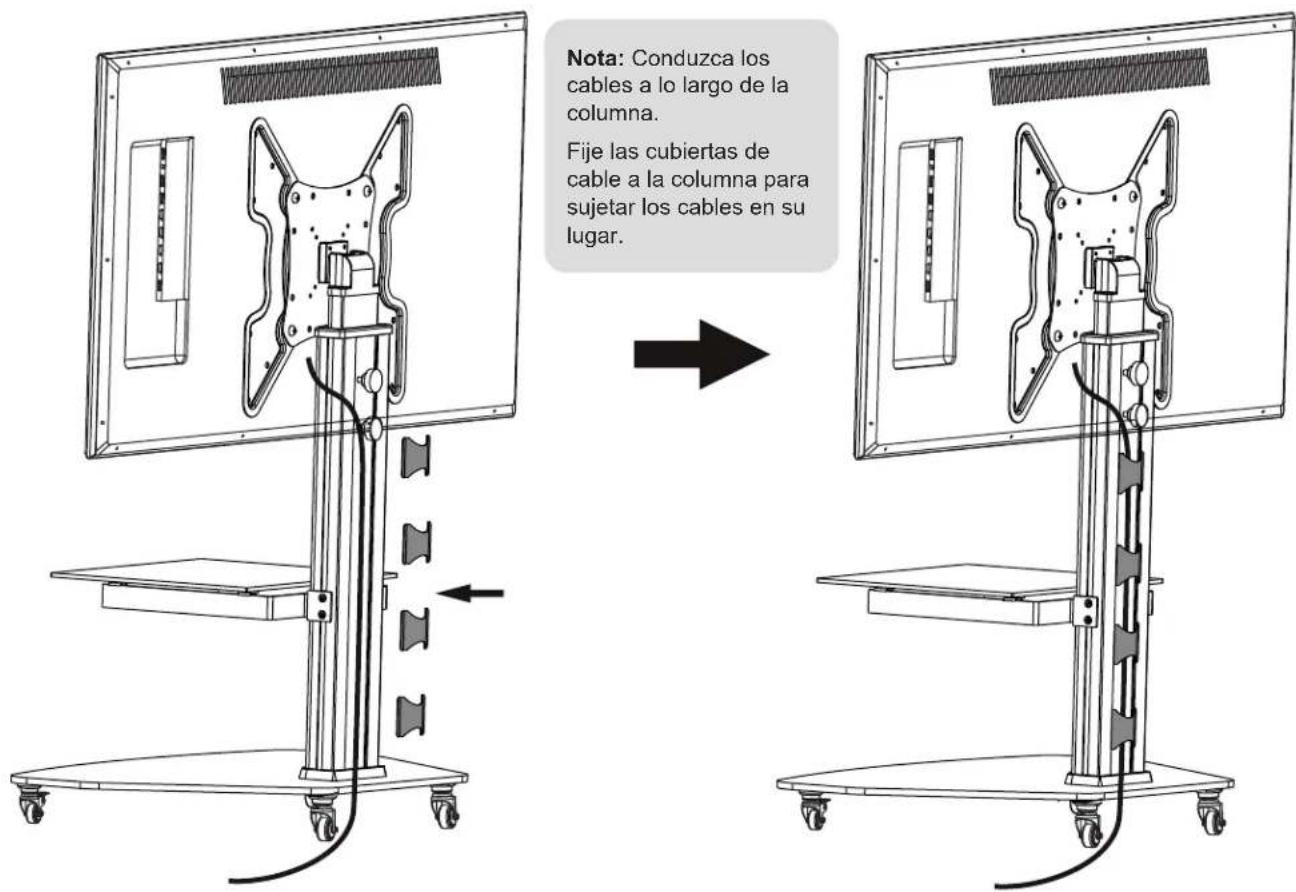

Conducción de Cable

Nota: Conduzca los cables a lo largo de la columna. Fije las cubiertas de cable a la columna para sujetar los cables en su lugar.

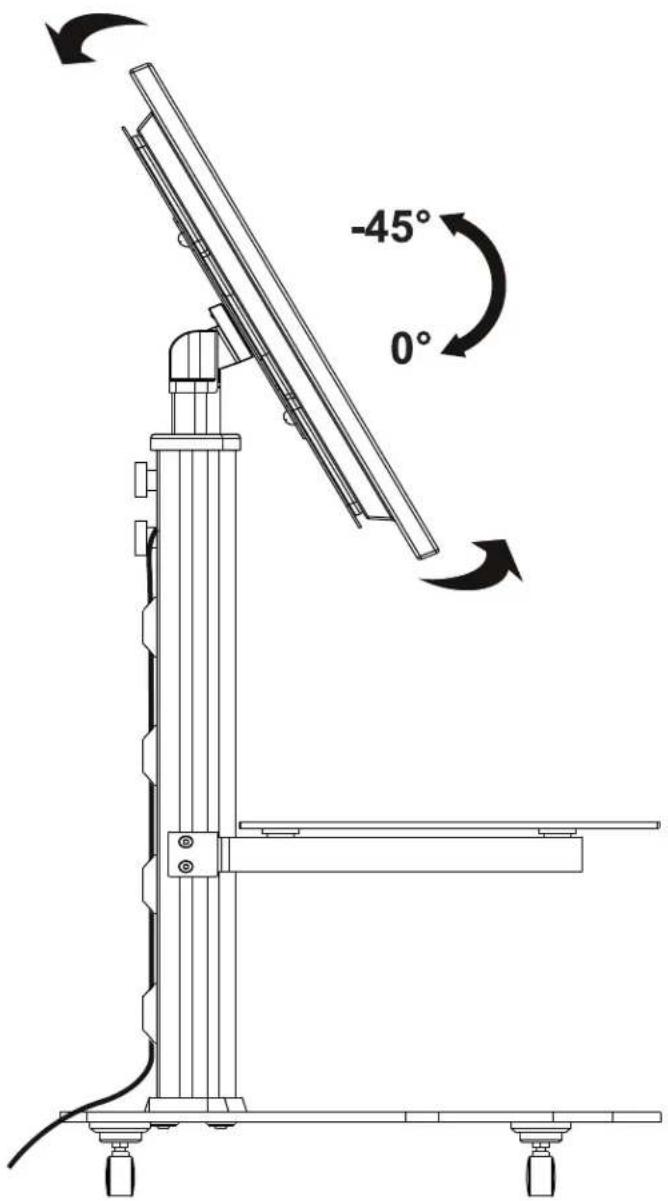

Ajuste

-45° 0°

Mantenimiento

• Compruebe a intervalos regulares (al menos trimestralmente) que el soporte esté bien instalado y sea seguro para usarse.
• Si tiene alguna pregunta, visite tripplite.com/support.
