Tipo de producto	Soporte para doble monitor (escritorio)
Marca	Tripp Lite
Modelo	DDVD1727AM
Capacidad de carga máxima por monitor	2 a 6 kg
Capacidad de carga máxima total	12 kg
Normas VESA compatibles	75x75 mm y 100x100 mm
Cinta antimicrobiana	Sí (en el asa)
Uso previsto	Solo interior
Garantía	5 años (limitada)
Mantenimiento	Verificación cada 3 meses
Seguridad	No exceder la carga máxima; usar un asistente
Instalación	Requiere un asistente o equipo de elevación
Material	Acero
Color	Negro
Servicio postventa	tripplite.com/support
Instrucciones de montaje	Incluidas con el producto
Accesorios incluidos	Tornillos, cintas antimicrobianas, llaves Allen

Preguntas frecuentes - DDVD1727AM Tripp Lite

¿Cuál es la capacidad de carga máxima de este soporte?

Cada monitor puede pesar entre 2 y 6 kg, para un peso total máximo de 12 kg. Nunca exceda este límite para evitar riesgo de lesiones o daños.

¿Qué tipos de monitores son compatibles con el DDVD1727AM?

El soporte es compatible con monitores que tengan fijaciones VESA de 75x75 mm o 100x100 mm. Asegúrese de que el peso de cada monitor esté entre 2 y 6 kg.

¿Cómo instalar correctamente el soporte DDVD1727AM?

Lea completamente el manual antes de comenzar. Fije primero el soporte al escritorio, luego monte los monitores comenzando por un lado. Use un asistente para mantener la estabilidad durante la instalación. Apriete los tornillos firmemente sin apretar demasiado.

¿Qué hacer si faltan piezas o están defectuosas?

Consulte la lista de verificación de componentes en el manual. Si falta una pieza o está defectuosa, contacte al servicio postventa a través de tripplite.com/support para obtener una pieza de repuesto.

¿La cinta antimicrobiana es eficaz contra virus y bacterias?

Sí, la cinta antimicrobiana aplicada en el asa ayuda a prevenir el crecimiento de bacterias, virus, hongos y moho. Contribuye a mantener una superficie más higiénica.

¿Cuál es la duración de la garantía del soporte DDVD1727AM?

Tripp Lite ofrece una garantía limitada de 5 años a partir de la fecha de compra original, que cubre defectos de materiales y mano de obra. No cubre el desgaste normal ni daños por mal uso.

¿Puedo instalar este soporte en exteriores?

No, este soporte está diseñado para uso en interiores solamente. El uso en exteriores podría provocar fallas del producto y lesiones.

¿Cómo mantener el soporte DDVD1727AM?

Verifique regularmente (al menos cada tres meses) que el soporte esté en buen estado, que las fijaciones estén apretadas y que no haya signos de desgaste o daños. Limpie con un paño suave y seco.

¿Cómo aplicar la cinta antimicrobiana incluida?

El manual indica que hay dos cintas: una de 115x34 mm y otra de 80x40 mm. Aplíquelas en el asa superior después de montar el soporte, siguiendo las instrucciones ilustradas en el manual.

¿Qué hacer si el asa del soporte está dañada?

No use el asa si está dañada. Contacte al soporte técnico a través de tripplite.com/support para obtener asesoramiento o una pieza de repuesto bajo garantía si corresponde.

MANUAL DE USUARIO DDVD1727AM Tripp Lite

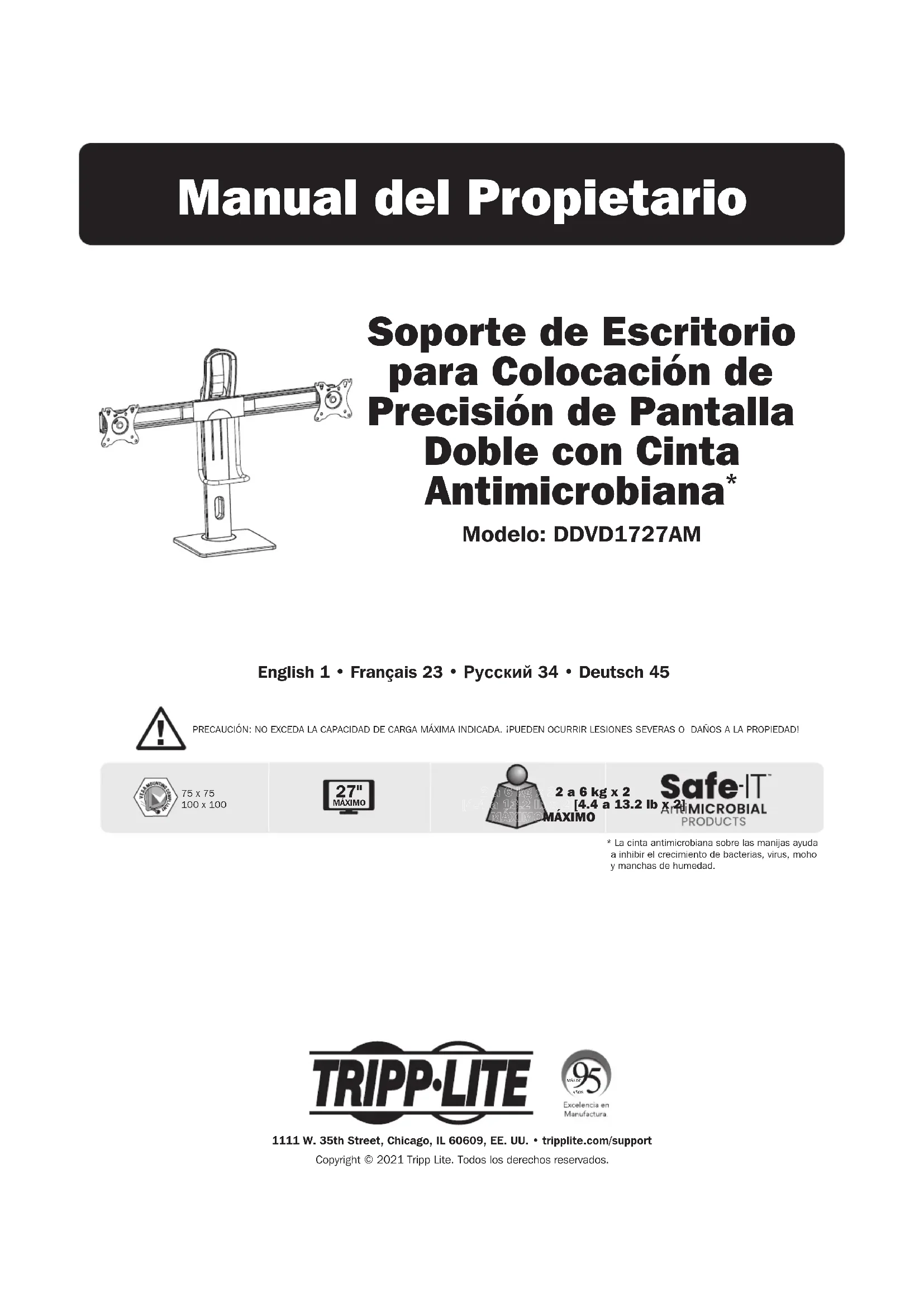

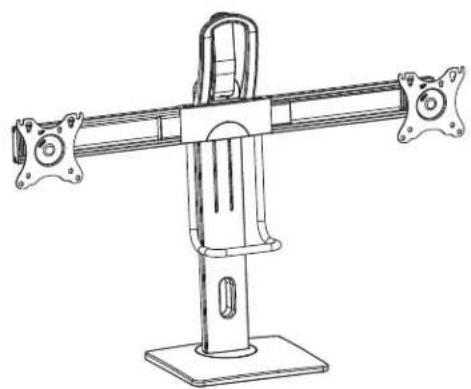

Manual del Propietario

Soporte de Escritorio para Colocacion de Precisión de Pantalla Doble con Cinta Antimicrobiana*

Modelo: DDVD1727AM

English 1 • Français 23 • Pycckn 34 • Deutsch 45

PRECAUCION: NO EXCEDA LA CAPACIDAD DE CARGA MAXIMA INDICADA. iPUEDED OCURR INLESIONS SEVERAS O DANOS A LA PROPIEDAD!

75×75 100×100

2 a 6 kg x 2 SATE-11 [4.4 a 13.2 lb AMICROBIAL MAXIMO PRODUCTS

• La cinta antimicrobiana sobre las manosjas可以帮助 inhibir el crecimiento de bacterias, virus, moho y manches de humedad.

1111 W. 35th Street, Chicago, IL 60609, EE. UU. triplite.com/support

Copyright © 2021 Tripp Lite. Todos los derechos reservados.

Instrucciones de Seguidad

NOTA: Lea todo el manual de instrucciones antes de iniciaar la instalacion y ensamble.

ADVERTENCIA

• No inicia la instalacion hasta que haya leido y entendido las instrucciones y advertencias contentsas en este manual. Si tieneequalquerpregunta con respectoa qualquera de las instrucciones o advertencias,visite tripplite.com/support.
• Este soporte fue diseñado para ser instalado y utilizdo SOLAMENTE como se especifica en este manual. La instalación incorrecta de este producto pueda causar daños o lesiones severas.
• Este produit de ser instalado únicamente porngenque posea competencia mecnica adecuada, experiencia basia en construccion y total comprension de este manual de instrueriones.
• Cerciorese que la superficie de instalacion pueda soportar con seguidad la energia combinada de todo el equipo, hardware y componentes instalados.
• Utilice un ayudante o equipo de elevacion mecancio para levantar y colocar el equipo con seguidad.
• Apriete los tornillos firmamente pero no en excesso. Si aprieta demasiado los tornillos pueda darar la unidad y reducir sustancialmente la capacité de energia de los tornillos.
• Este produit estáaxydado para usarse solo en interiores.Usar este producto en exteriros podria derivar en fallas del producto y lesiones personales.

Garantía

Garantía Limitada por 5 Años

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en cuando a materiales y mano de obr por un periodo de 5 anos a partir de la fecha de comprar inicial. Si el producto resulta defectuoso en cuando a materiales o mano de obr dentro de es periodo, el vendedor reparar o reemplazar el producto a su entera disrecion.

ESTA GARANTIA NO SE APLICADA AL DESGASTE NORMAL O A LOS DANOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGARGARANTIAS EXPRESAS DISTINLAS A LA ESTIPULADA EN EL PRESENTE.SALVO EN LA MEDIDA EN QUE LO PROHIBAN LAS LEYES APLICABLES, TODAS LAS GARANTIAS IMPLICITAS, INCLUDEDAS TODAS LAS GARANTIAS DE COMERCIALIZATION O IDONEIDAD, ESTAN LIMITADAS EN CUANTO A DURACION AL PERIODO DE GARANTIA ESTABECIDIO; ASIMISMO, ESTA GARANTIA EXCLIYE EXPRESAMENTE TODOS LOS DANOS INCIDENTALES EINDIRECTOS.Algunos Estados no permiten limitaciones en cuando a la duracion de una garantia y algunos Estados no permiten la exclusion o limitacion de danos incidentales o indirectos, de modo que es posible que las limitaciones anterioles no se aplicuen a usted. esta garantia le otorga direchos legales espécificos y es possible que usted goce de otheros direchos que pueeden varir de una jurisidencia a otra).

ADVERTENCIA: antes de uso, cada 用户 de tener cuidado al determinar si este dispositivo es adequado o seguro para el uso previsto. Ya que las aplicaciones individuales estan susetas a gran variacion, el fabricante no garantiza la adecuacion de these dispositivos para una aplicacion espefica.

Tripp Liteieneuna politica de mejora continua.Las especificaciones estan susetasacmbio sin previo aviso.Las fotografias e ilustraciones pueden diferir ligeramente de los productos reales.

Lista de Comprobación de Componentes

IMPORTANTE: Antes de proceder a instalar, asegúrese de haber recíbido todas las partes de acuerdo con la lista de comprobación de componentes. Si faltase alguna parte o estuviese dañada, visite triplite.com/support para solicitar servicios.

A
(x1)

B
(x1)

J
(x1)

K
(x1)

C

(x2)
H
(x1)

D

(x4)
0
(x1)

E
(x1)

F
(x1)

G
(x2)

U
(x1)

Cinta Antim

de 115 x 34 mm

V
(x1)

Cinta Antim

de 80 x 40 mm

Paquete M (x2)

M-A

M4x12 (x4)

(8 en total)

M-B

M5x12 (x4)

(8 en total)

M-C

D5 (x4)

(8 en total)

Paquete P

L
M8x20 (x2)

M
M4x6 (x4)

N
M4x8 (x1)

0
M6x12 (x6)

P
M6x15 (x2)

Q
M6x40 (x1)

R
4 mm (x1)

S
5 mm (x1)

T
6 mm (x1)

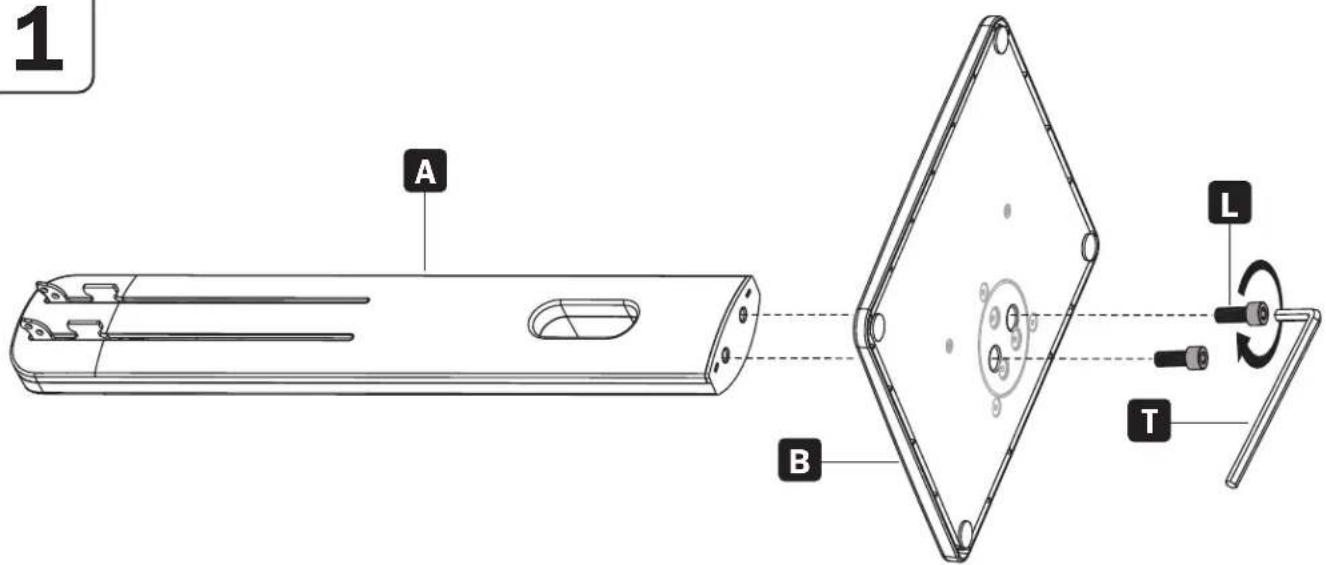

Ensemble de la Base

1

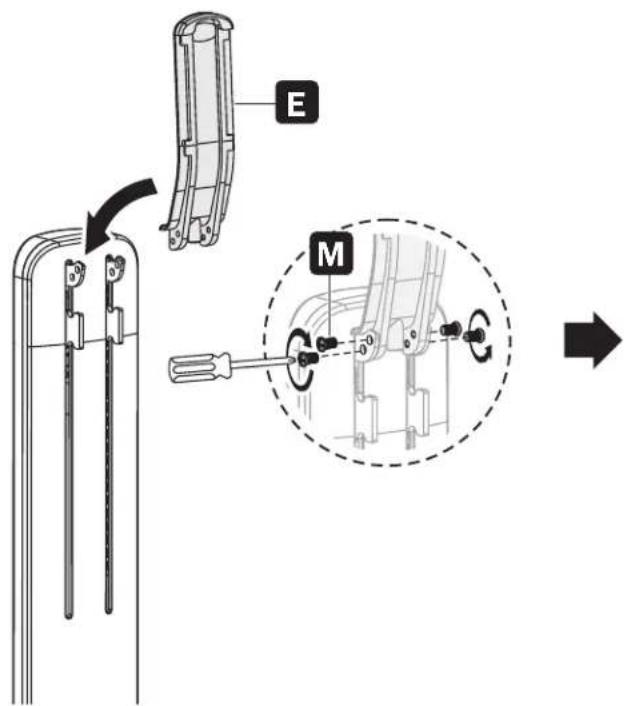

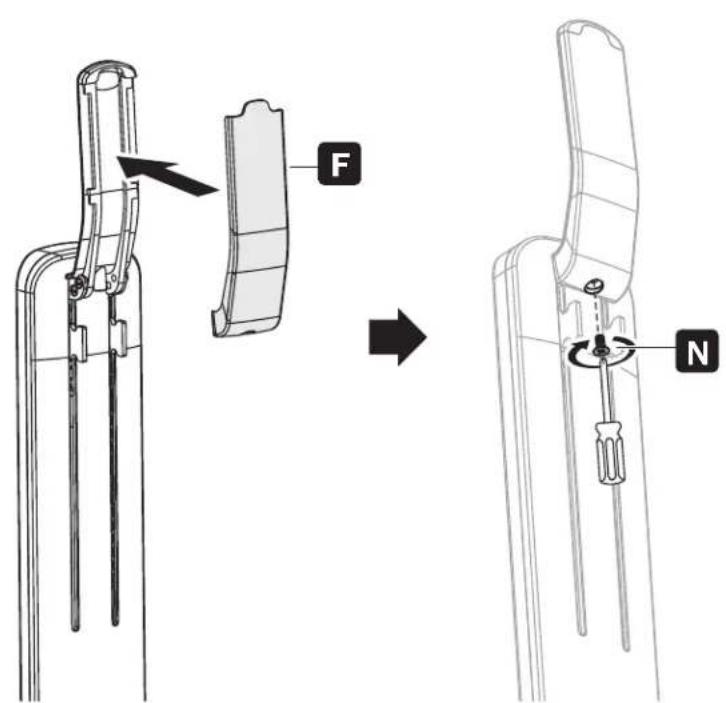

Colocacion de la Manija Superior

Advertencia: Paraatarposibleslesiones,noutilice ni opere la manija antes de completar la instalacion.

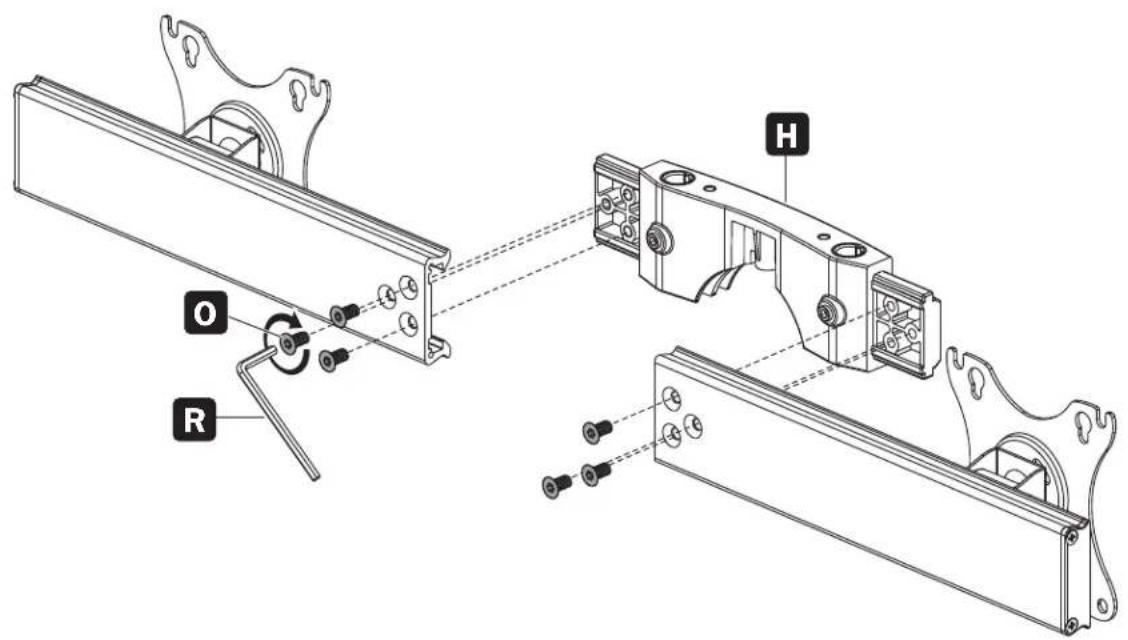

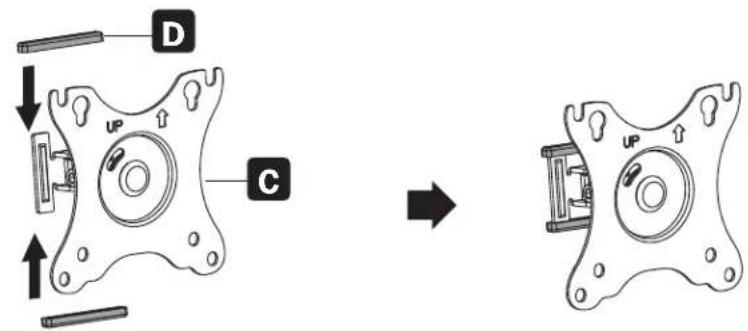

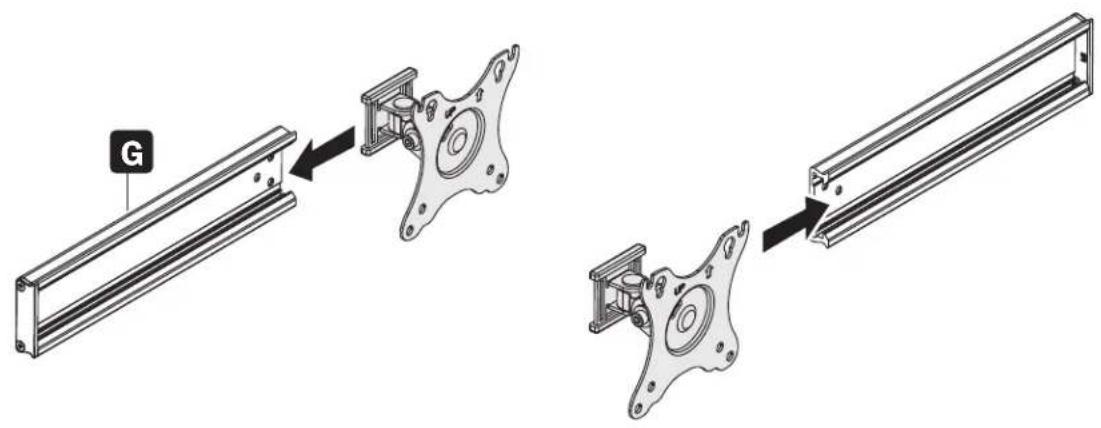

Ensemble de los Soportes

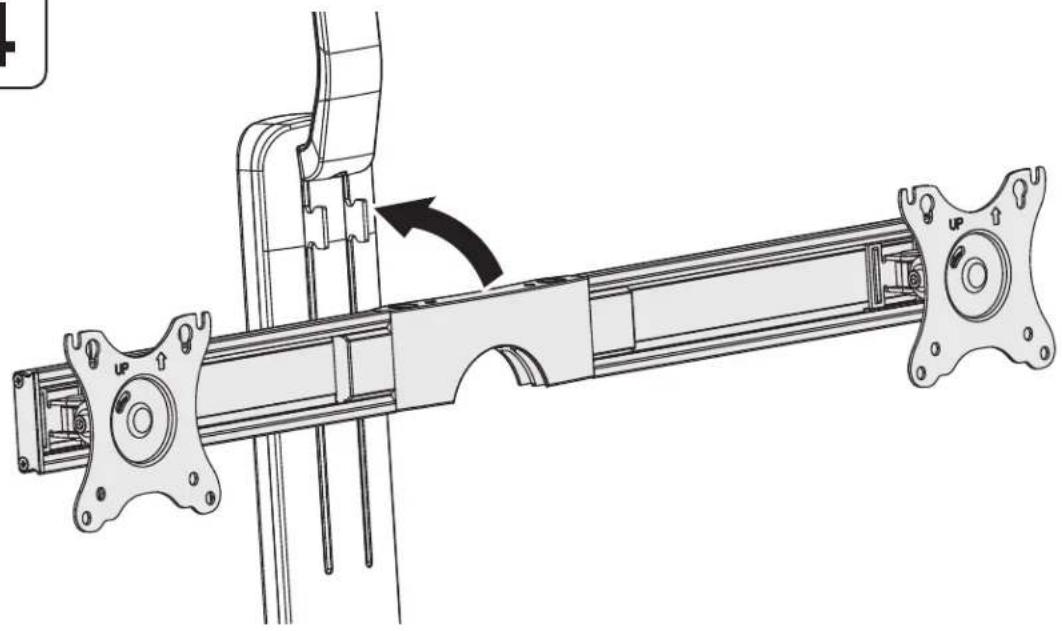

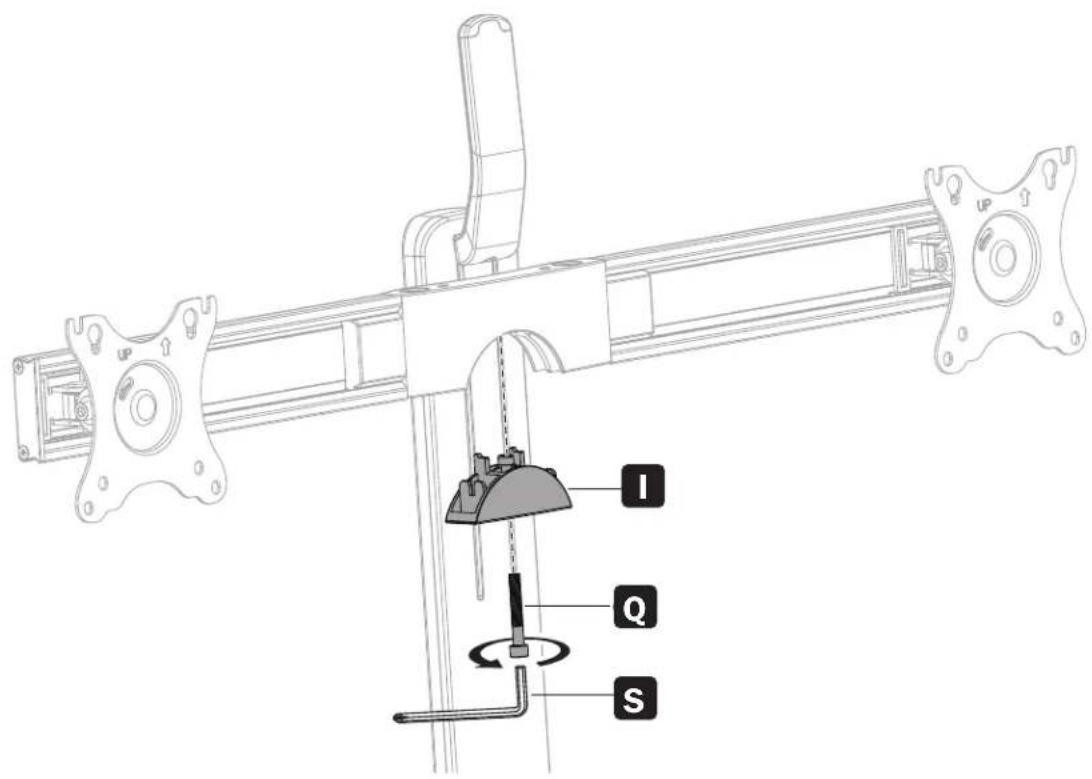

Colocacion de los Soportes en la Base

4

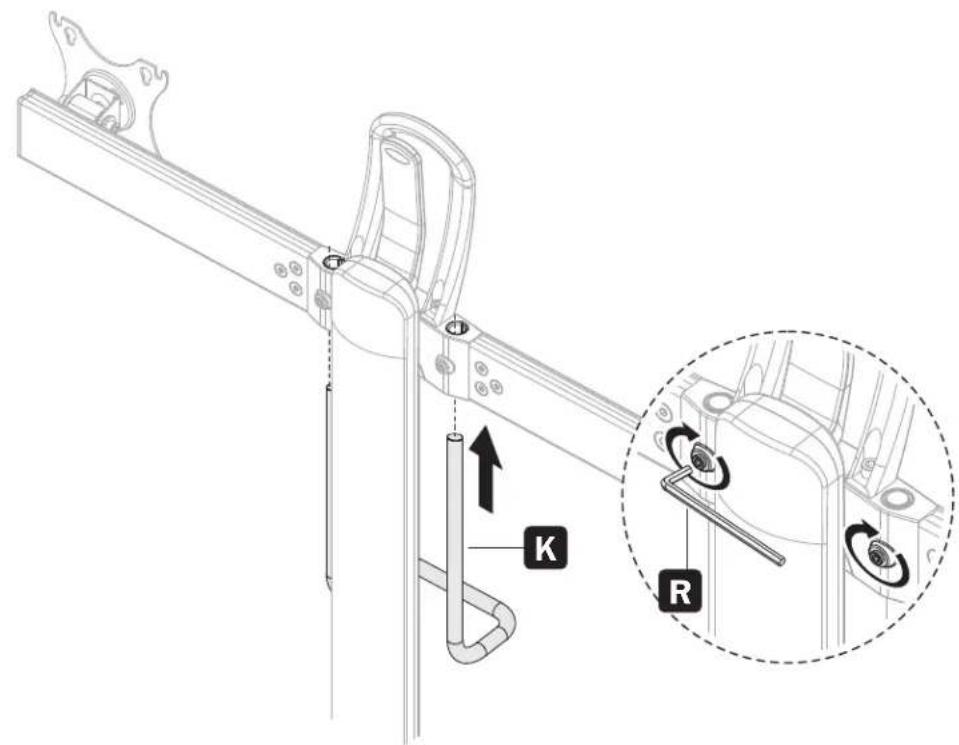

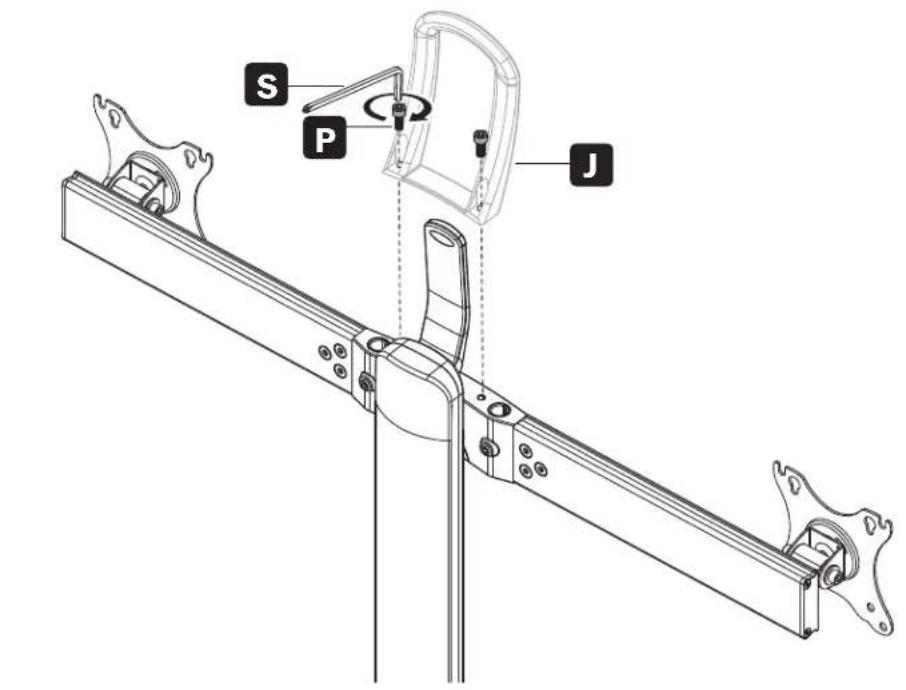

Colocacion de la Manija para Jalar

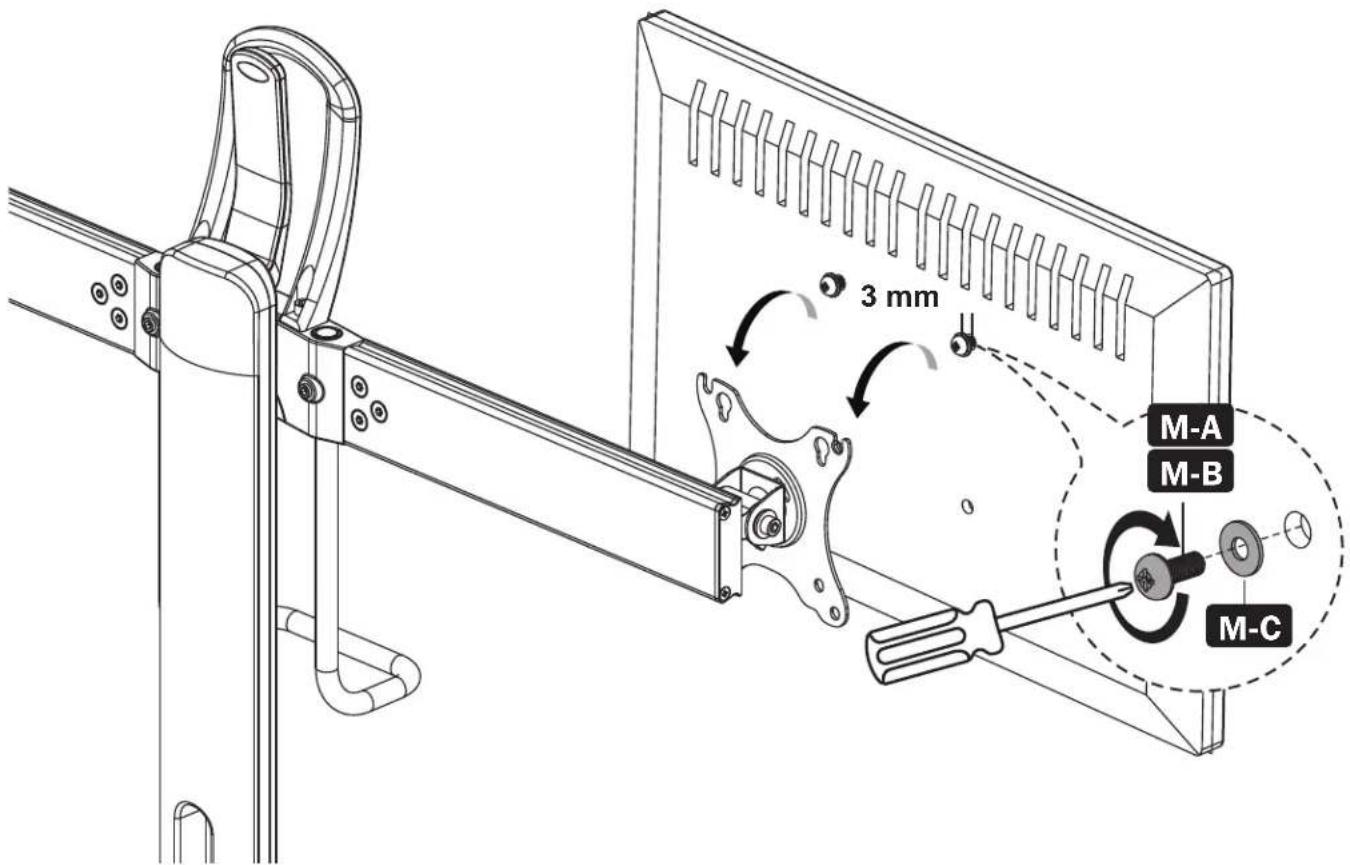

Instalación de Pantallas

Demasiado Grande
Demasiado corto

Advertencia: Asegúrese de fjjar monitores ideentes al soporte de la mesa; de lo contrarrio, el soporte de la mesa pourrait invertirse. Además,@mñana está instalando un monitor en un lado, othera persona debesostenerelotroladolesoporteparamantenerestablelesoportede mesa.

Trabajo con un ayudante o equipo de elevacion mecancico cuando enganche la pantalla en el soporte y sujete los tornillos como se muestra. Asegure firmamente todos los tornillos. No apriete en excesso.

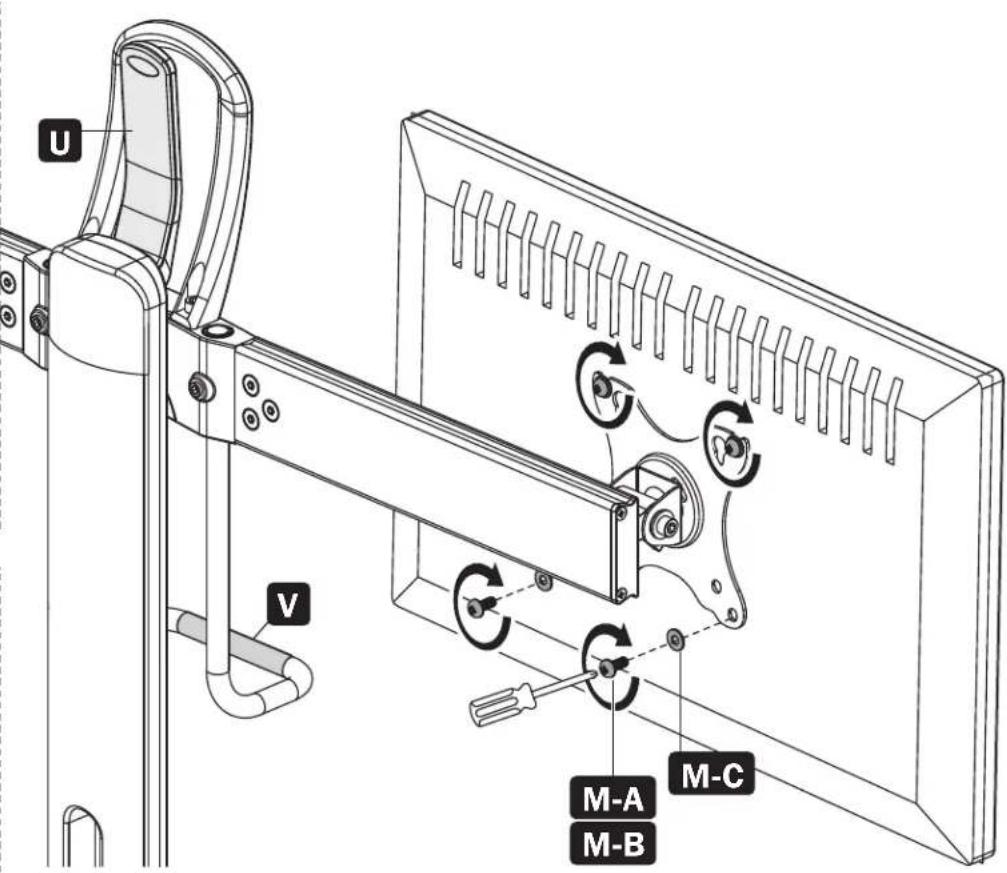

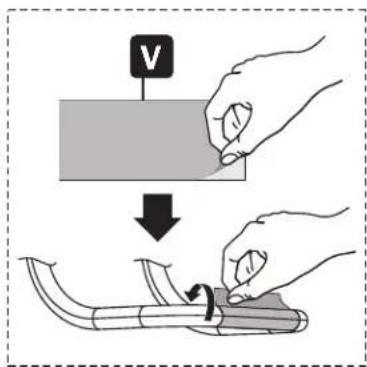

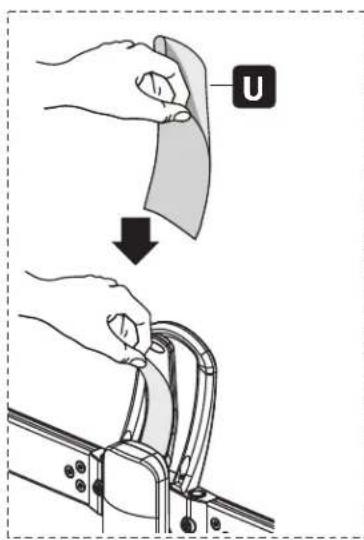

Instalacion de una Pantalla y Aplicacion de Cinta Antimicrobiana

Advertencia: Asegúrese de fjjar monitores ideentes al soporte de la mesa; de lo contrario, el soporte de la mesa podra invertirse. Además,@mñtras está instalando un monitor en un lado,另一边 persona debe sosten er el otherlado del soporte para mantener estable el soporte de mesa.

Trabajo con un ayudante o equipo de elevacion mecancio cuando enganche la pantalla en el soporte y sujete los tornillos como se muestra. Asegure firmamente todos los tornillos. No apriete en excesso.

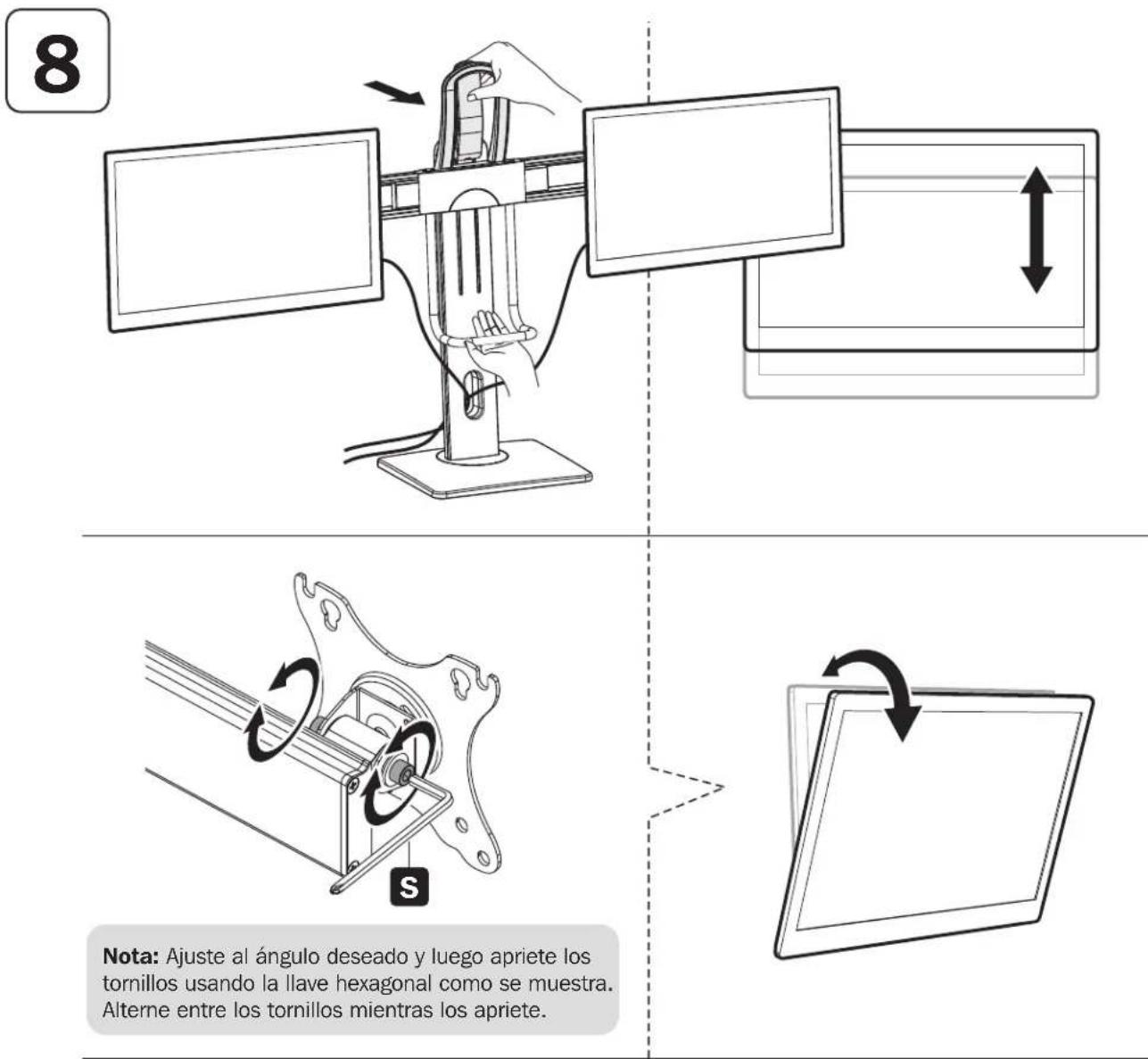

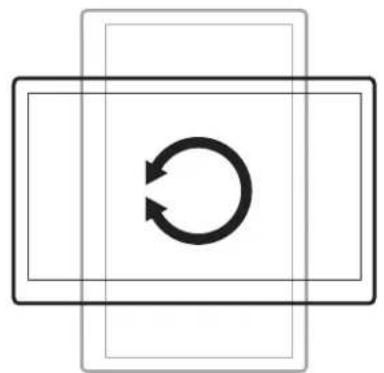

Ajuste

Mantenimiento

Mantenimiento

• Comprue a intervalos regulares (al menos tristernalmente) que el soporte esté bien instalado y sea seguro para usarse.
• Si Tiene una pregunta, visite por favor tripplite.com/support.
