DDVD1727AM - TV-Möbel Tripp Lite - Kostenlose Bedienungsanleitung

Produkttyp	Doppelbildschirmhalterung (für den Schreibtisch)
Marke	Tripp Lite
Modell	DDVD1727AM
Maximale Tragfähigkeit pro Bildschirm	2 bis 6 kg
Maximale Gesamttragfähigkeit	12 kg
Kompatible VESA-Normen	75x75 mm und 100x100 mm
Antimikrobielles Band	Ja (am Griff)
Verwendungszweck	Nur für den Innenbereich
Garantie	5 Jahre (eingeschränkt)
Wartung	Überprüfung alle 3 Monate
Sicherheit	Maximale Last nicht überschreiten; einen Helfer verwenden
Installation	Erfordert einen Helfer oder Hebevorrichtung
Material	Stahl
Farbe	Schwarz
Kundendienst	tripplite.com/support
Montageanleitung	Wird mit dem Produkt geliefert
Enthaltenes Zubehör	Schrauben, antimikrobielle Bänder, Inbusschlüssel

Häufig gestellte Fragen - DDVD1727AM Tripp Lite

Wie hoch ist die maximale Tragfähigkeit dieser Halterung?

Jeder Bildschirm kann zwischen 2 und 6 kg wiegen, bei einem maximalen Gesamtgewicht von 12 kg. Überschreiten Sie dieses Limit nicht, um Verletzungs- oder Schadensrisiken zu vermeiden.

Welche Bildschirmtypen sind mit dem DDVD1727AM kompatibel?

Die Halterung ist kompatibel mit Bildschirmen, die VESA-Befestigungen von 75x75 mm oder 100x100 mm haben. Stellen Sie sicher, dass das Gewicht jedes Bildschirms zwischen 2 und 6 kg liegt.

Wie installiere ich die Halterung DDVD1727AM korrekt?

Lesen Sie das Handbuch vollständig vor Beginn. Befestigen Sie zuerst die Halterung am Schreibtisch, montieren Sie dann die Bildschirme, beginnend auf einer Seite. Verwenden Sie einen Helfer, um während der Installation die Stabilität zu gewährleisten. Ziehen Sie die Schrauben fest an, ohne sie zu überdrehen.

Was tun, wenn Teile fehlen oder defekt sind?

Überprüfen Sie die Komponentenliste in der Anleitung. Wenn ein Teil fehlt oder defekt ist, kontaktieren Sie den Kundendienst über tripplite.com/support, um ein Ersatzteil zu erhalten.

Ist das antimikrobielle Band wirksam gegen Viren und Bakterien?

Ja, das antimikrobielle Band am Griff hilft, das Wachstum von Bakterien, Viren, Pilzen und Schimmel zu verhindern. Es trägt dazu bei, eine hygienischere Oberfläche zu erhalten.

Wie lange beträgt die Garantiezeit für die Halterung DDVD1727AM?

Tripp Lite bietet eine eingeschränkte 5-Jahres-Garantie ab dem ursprünglichen Kaufdatum, die Material- und Verarbeitungsfehler abdeckt. Sie deckt keine normale Abnutzung oder Schäden durch unsachgemäße Verwendung ab.

Kann ich diese Halterung im Freien installieren?

Nein, diese Halterung ist nur für die Verwendung im Innenbereich vorgesehen. Eine Verwendung im Freien könnte zu Produktausfall und Verletzungen führen.

Wie pflege ich die Halterung DDVD1727AM?

Überprüfen Sie regelmäßig (mindestens alle drei Monate), ob die Halterung in gutem Zustand ist, die Befestigungen fest sitzen und keine Anzeichen von Verschleiß oder Beschädigung vorhanden sind. Reinigen Sie sie mit einem weichen, trockenen Tuch.

Wie wird das mitgelieferte antimikrobielle Band angebracht?

Die Anleitung gibt an, dass es zwei Bänder gibt: eines von 115x34 mm und eines von 80x40 mm. Bringen Sie sie nach der Montage der Halterung am oberen Griff an, befolgen Sie dabei die illustrierten Anweisungen im Handbuch.

Was tun, wenn der Griff der Halterung beschädigt ist?

Verwenden Sie den Griff nicht, wenn er beschädigt ist. Kontaktieren Sie den technischen Support über tripplite.com/support, um Beratung oder ein Ersatzteil im Rahmen der Garantie zu erhalten, falls zutreffend.

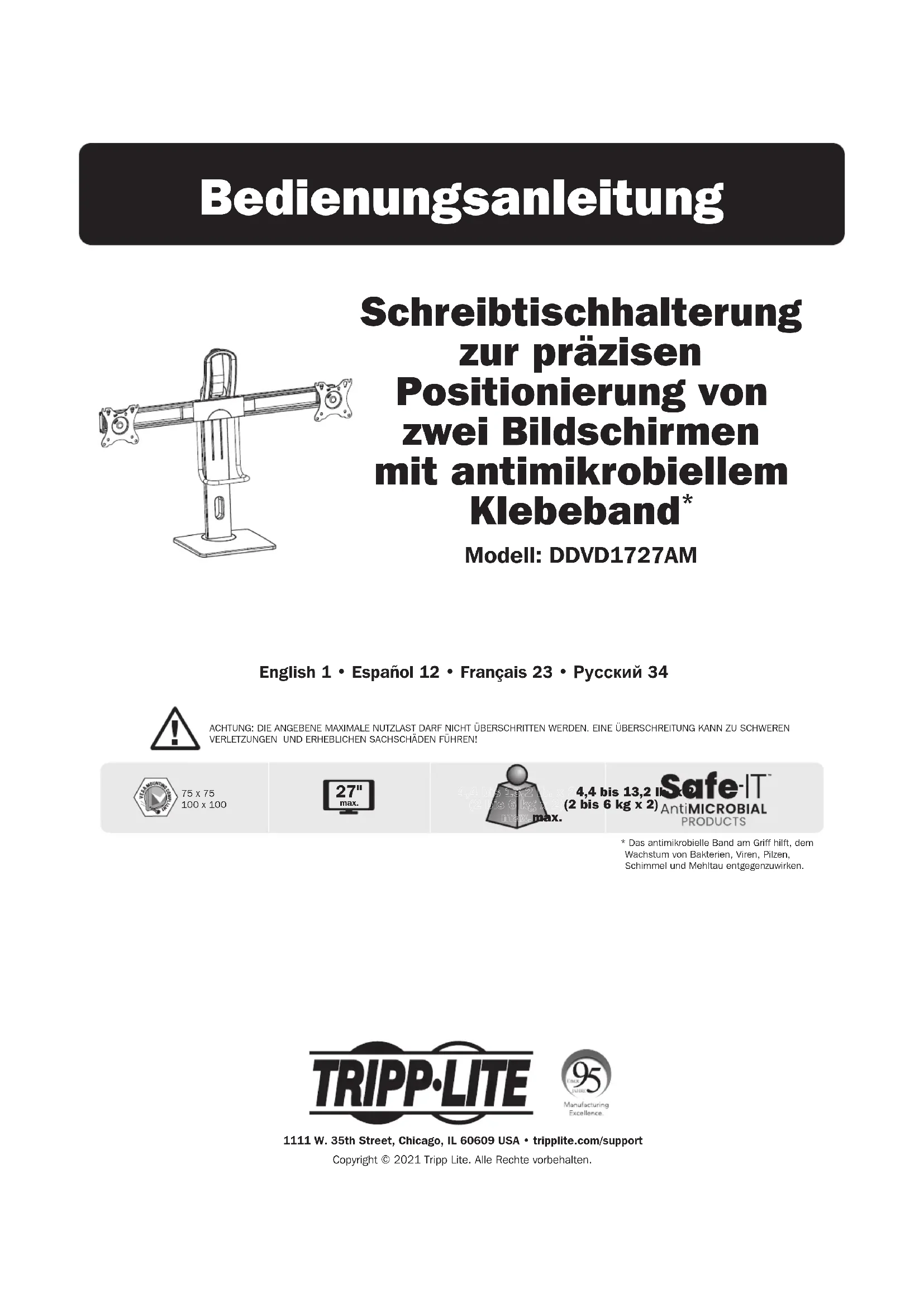

BEDIENUNGSANLEITUNG DDVD1727AM Tripp Lite

Schreibtischhalterung zur prazisen Positionierung von zwei Bildschirmen mit antimikrobiellem Klebeband*

Modell: DDVD1727AM

English 1 • Espanol 12 • Français 23 • Pycckn 34

ACHTUNG: DIE ANGEBENE MAXIMALE NUTZLAST DARF NICTHT UBERSCHRITTEN WERDEN. EINE UBERSCHREITUNG KANN ZU SCHWEREN VERLETZUNGEN UND ERHEBlichen SACHSCHÄDEN FührREN!

75×75 100×100

4,4 bis 13,2 bis (2 bis 6 kg x 2) AntiMICROBIAL PRODUCTS

• Das antimikrobielle Band am Griff hilt, dem Wachstum von Bakterien, Viren, Pilzen, Schimmel und Mehtau entgegenzuwirken.

Copyright © 2021 Tripp Lite. Alle Rechte vorbehalten.

Sicherheitshinweise

HINWEIS: Lesen Sie das gesamte Handbuch, bevor Sie mit der Installation und Montage beginnen.

WARNING

• Beginnen Sie nicht mit dem Einbau, bevor Sie die Anweisungen und Warnhinweise in thisem Handbuch gelesen und verstanden haben. Sollen Sie Fragen bezüglich der Anweisungen oder Warnhinweise haben, besuchen Sieitte tripplite.com/support.
• These Halterung sollte AUSSCHLIESSLICH wie in thisem Handbuch angegeben eingebaut und verwendet werden. Die unsachgemäß Installation these Products kann zu Schaden und schweren Verletzungen führen.
• Dieses Produkt darf nur von einer Person mitugen Montagefahigkeiten und Grunderführung im Bauwesen montiert werden, die alle Anweisungen in der vorliegenden Montageanleitung vollständig verstanden hat.
• Stellen Sie sichere, dass die Montagefläche das Gewicht des Gerats sowie das zugehörige Material und alle zugehörigen Komponenten tragen kann.
• Holen Sie sich Hilfe oder verwenden Sie eine mechanische Hebevorrichtung, um das Gerät sicher zu haben und zu positionieren.
• Ziehen Sie die Schrauben fest, aber nicht zu fest an. Durch zu festes Anziehen der Schrauben kann die Einheit beschädigt werden, wodurch die Haltekraft der Schrauben stark reduziert wird.
• Dieses Produkt ist nur für den Einsatz in geschlossenen Räumen geeignet. Die Verwendung theseis Produkte im Freien kann zu Fehlfunktionen und Verletzungen führen.

Garantie

5-Jahres-Garantie

Der Verkafer garantiert fur einen Zeitaum von fui Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß allen ztreffenden Anweisungen verwendet wird. Wenn das Produkt in thisem Zeitaum Material- oder Herstellungsfehler aufweist, kann der Verkafer these Fehler nach eigemem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLEN, MISSBRAUCH ODER UTERLASSUNG WERDEN VON DIESER GARANTIE NICH TGEDECKT. AUSSER DEN NACHSTEHEND AUSDRUCKLICH DARGELEGTEN GARANTIEBEDINGUEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIEREN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRANKT. DIese GARANTIE SCHLIESST AUSDRUCKLICH ALLE FOLGESCHADEN UND BEILAUFIG ENTSTANDENEN SCHADEN AUS. (Da einige Länder den Ausschluss oder die Beschrunkung von Folgeschaden oder beilaufig entstandenen Schaden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschrunkung einer implizierten Garantie entsprechenden genannten Beschrunkungen fur Sie möglicherweise nicht ztreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jeder möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNING: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz safer ist. Da die Anwendungen varieren können, überimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten weniger abweichen.

Komponentenliste

WICHTIG: Uberprüfen Sie, ob Sie alle in der Komponentenliste aufgeführten Teile erhalten haben, bevor Sie mit der Installation beginnen. Wenn Teile fehlen oder fehlerhaft sind, besuchen Sie tripplite.com/support für den Kundendienst.

A
(x1)

B
(x1)

J
(x1)

K
(x1)

C

(x2)
H
(x1)

D

(x4)
0
(x1)

E
(x1)

F
(x1)

G
(x2)

U
(x1)
115x3 antimiki
Kebeband

V
(x1)
80x+ antim
Kieb
10 mm krobielles

Gehäuse M (x2)

M-A

M4x12 (x4)

(8 insgesamt)

M-B

M5x12 (x4)

(8 insgesamt)

M-C

D5 (x4)

(8 insgesamt)

Paket P

L
M8x20 (x2)

M
M4x6 (x4)

N
M4x8 (x1)

0
M6x12 (x6)

7
P
M6x15 (x2)

Q
M6x40 (x1)

R
4 mm (x1)

S
5 mm (x1)

T
6 mm (x1)

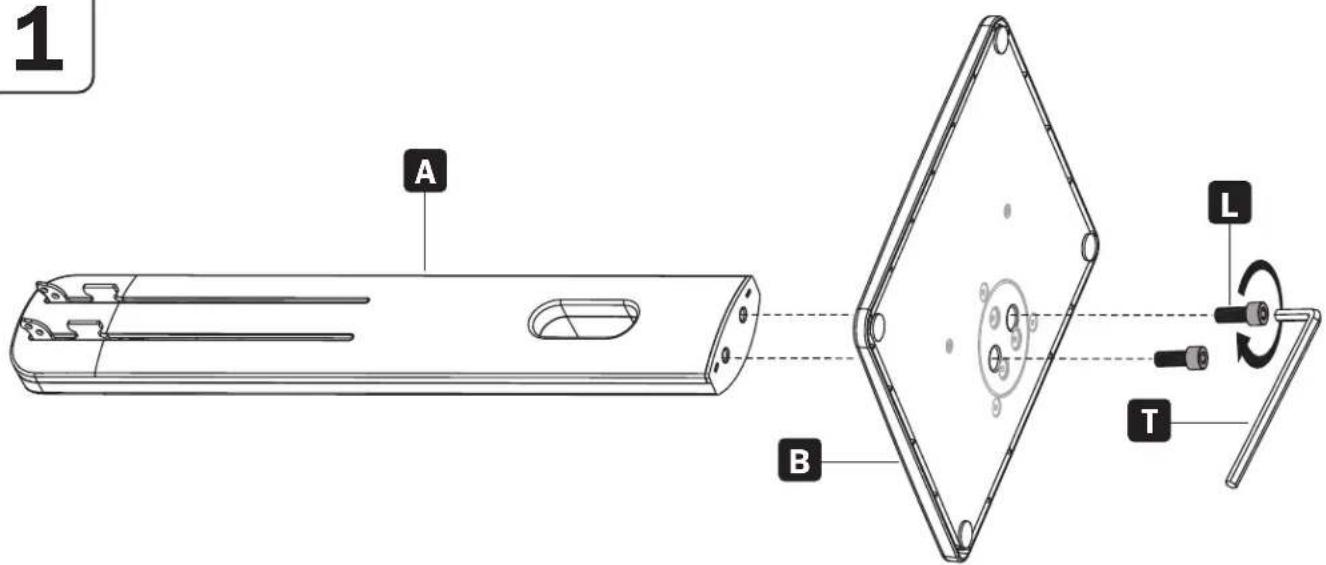

Montage der Unterkonstruktion

1

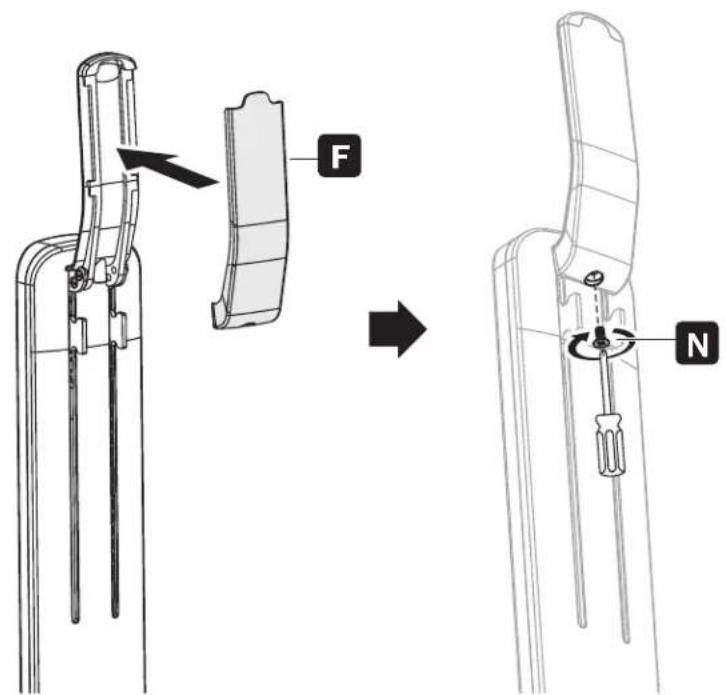

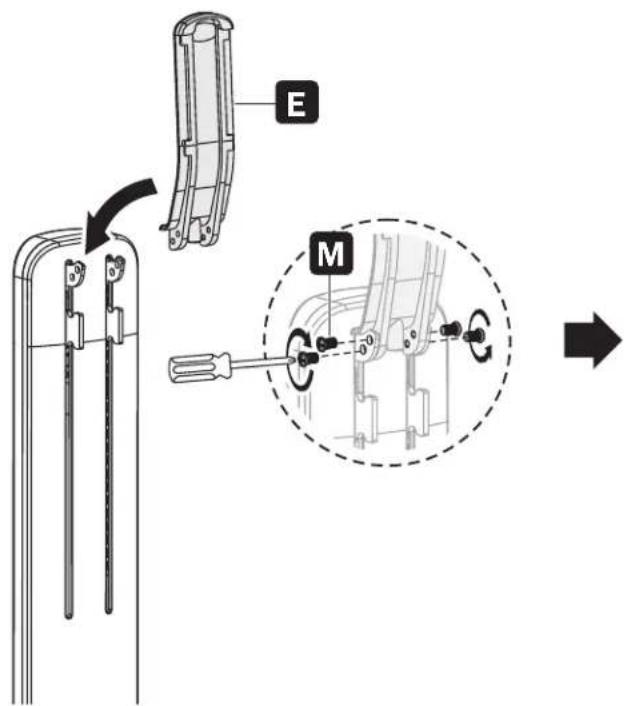

AnbringendesoberenGriffs

Warning: Um möglich Verletzungen zu vermeiden, darf der Griff nicht verwendet oder bedient werden, bevor die Installation abgeschlossen ist.

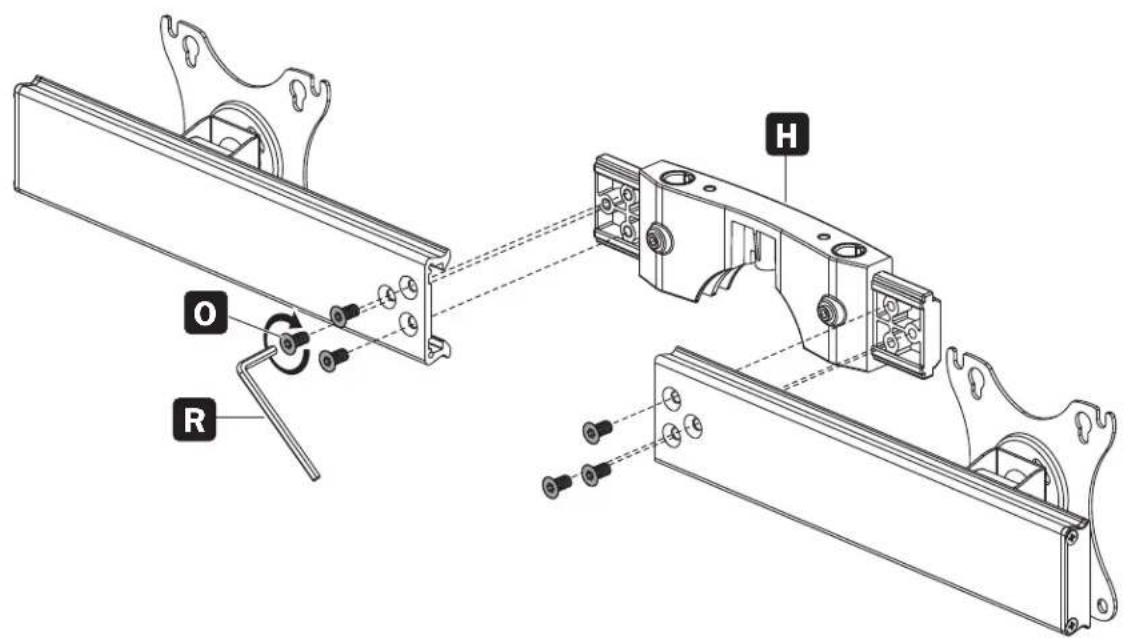

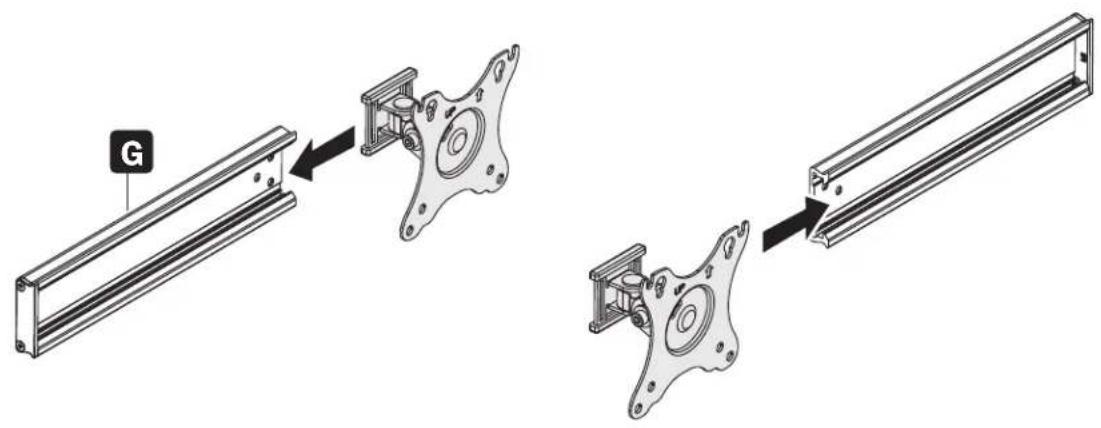

Montage der Halterungen

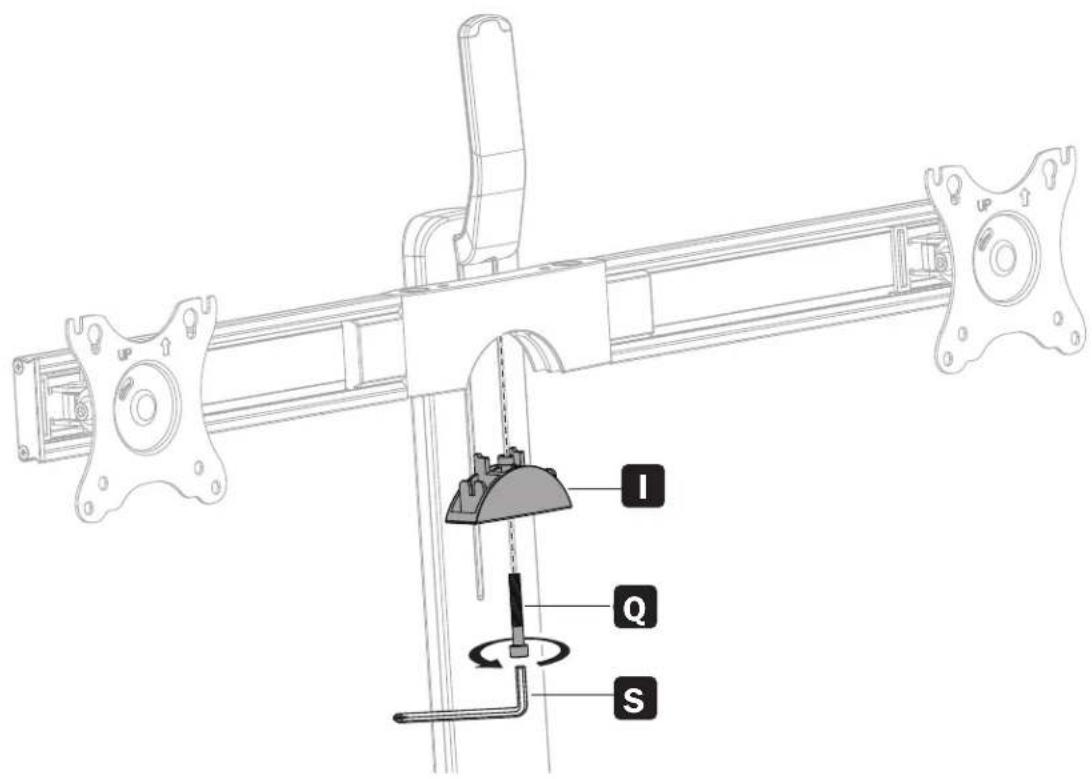

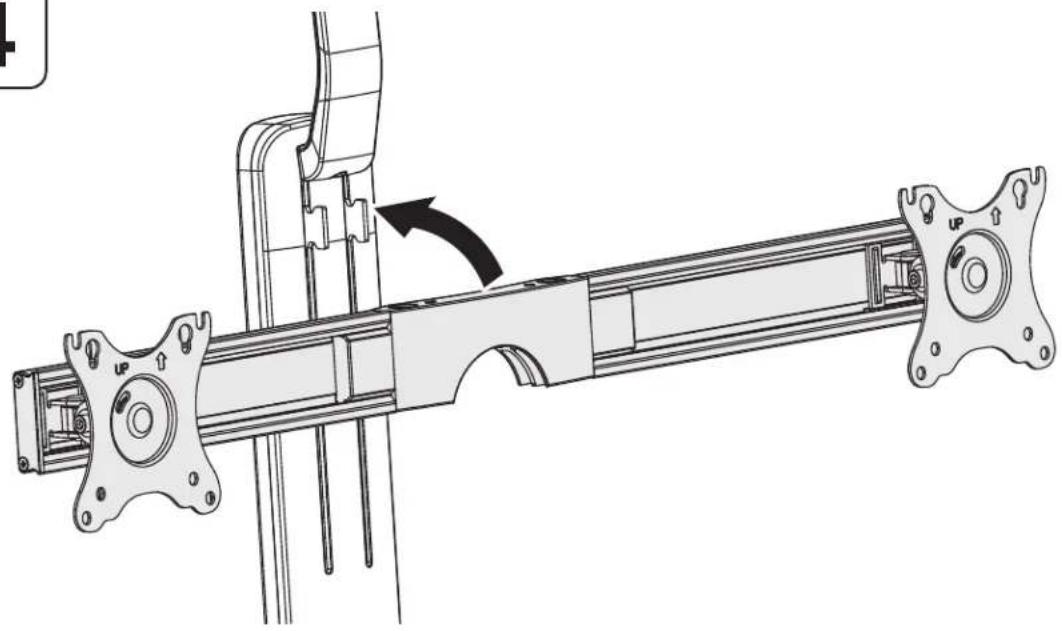

Befestigen der Halterungen am Sockel

4

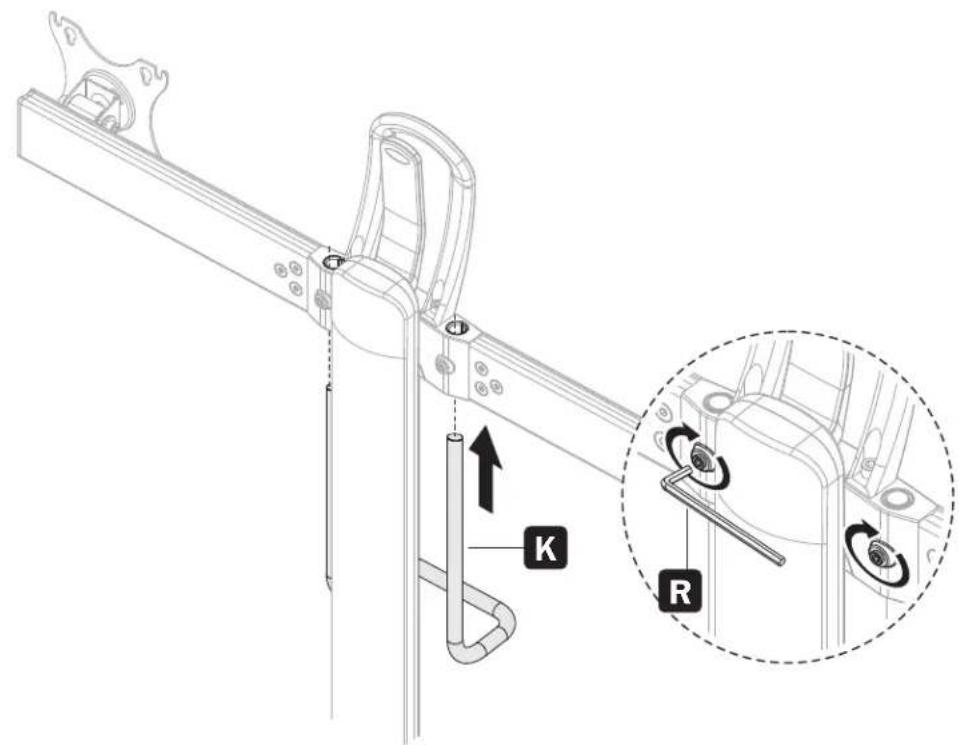

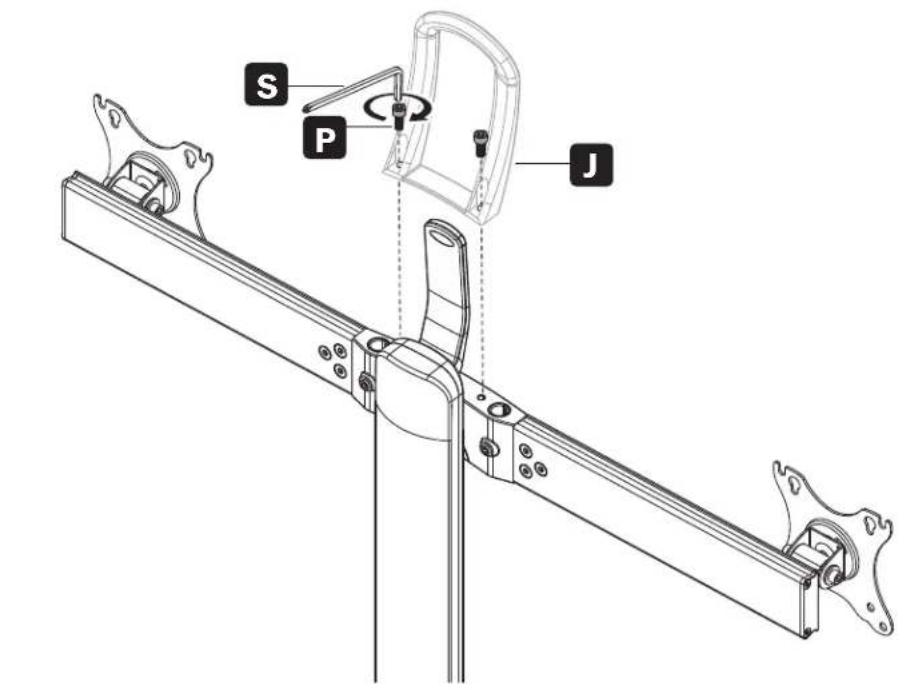

AnbringendesZiehgriffs

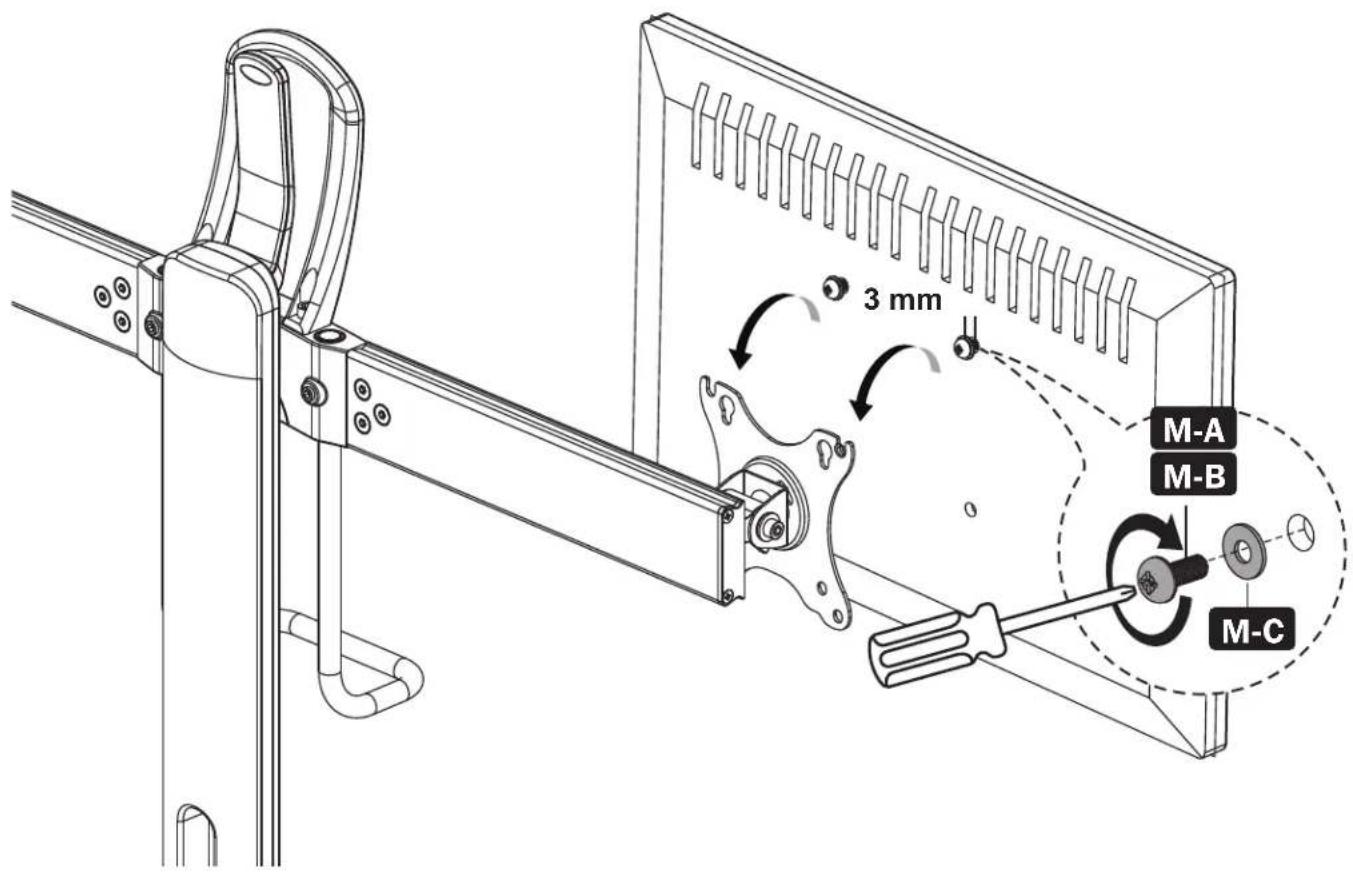

Befestigen der Bildschirme

Zu lang Zu kurz

Warning: Stellen Sie sichere, dass Sie die gleichen Monitore am Tischständer anbringen, da der Tischständer sonst invertiert sein kann. Wahrend Sie einen Monitor auf einer Seite installieren, sollen eine andere Person die andere Seite der Halterung halten, damit der Tischständer stabil bleibt.

Um den Bildschirm an der Halterung zu befestigen und die Schrauben wie gezeigt festzuziehen, wird eine zweite Person oder eine mechanische Hebevorrichtung benötigt. Ziehen Sie alle Schrauben gut fest. Ziehen Sie sie aber nicht zu fest an.

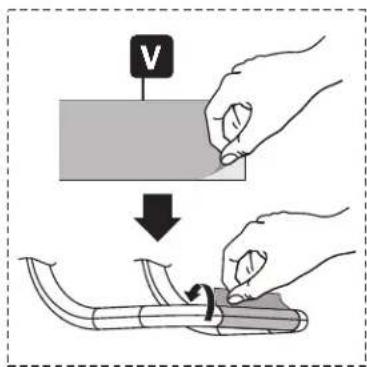

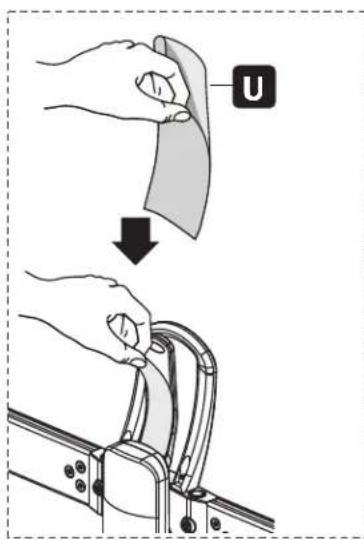

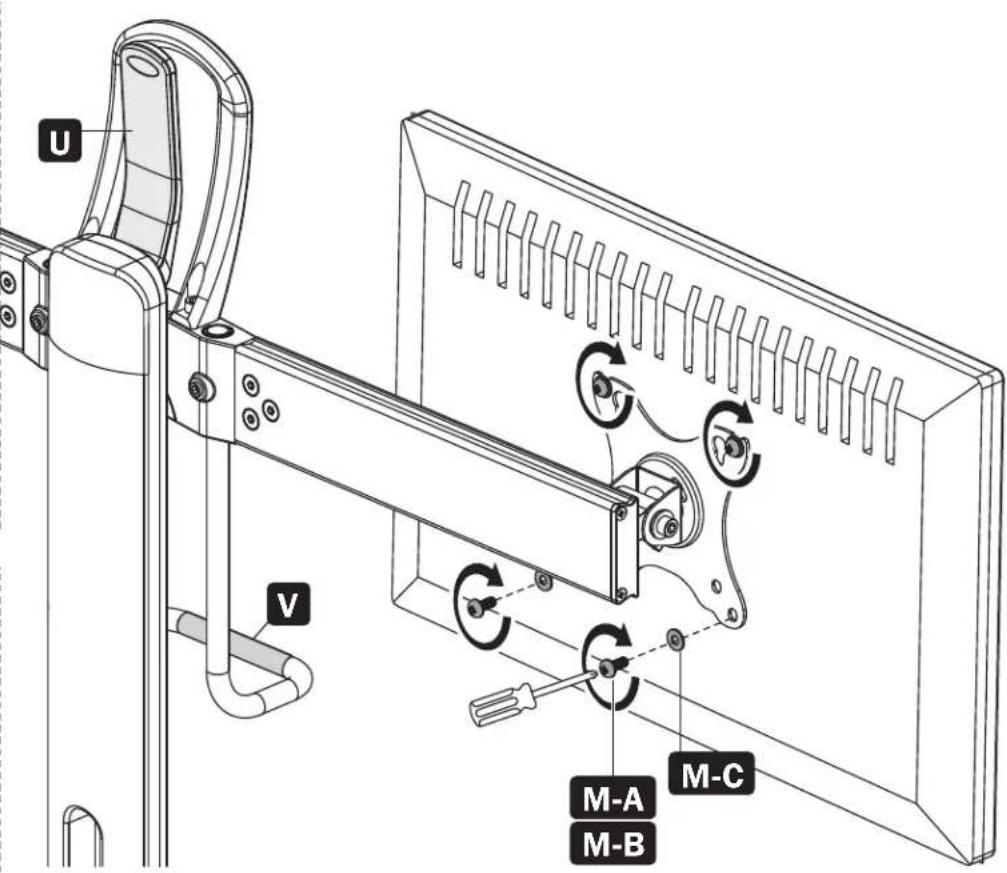

Befestigen der Bildschirme und Anbringen des antimikrobiellen Klebebands

Warning: Stellen Sie sicher, dass Sie die gleichen Monitore am Tischständer anbringen, da der Tischständer sonst invertiert sein kann. Wahrend Sie einen Monitor auf einer Seite installieren, sollen eine andere Person die andere Seite der Halterung halten, damit der Tischständer stabil bleibt.

Um den Bildschirm an der Halterung zu befestigen und die Schrauben wie gezeigt festzuziehen, wird eine zweite Person oder eine mechanische Hebevorrichtung benötigt. Ziehen Sie alle Schrauben gut fest. Ziehen Sie sie aber nicht zu fest an.

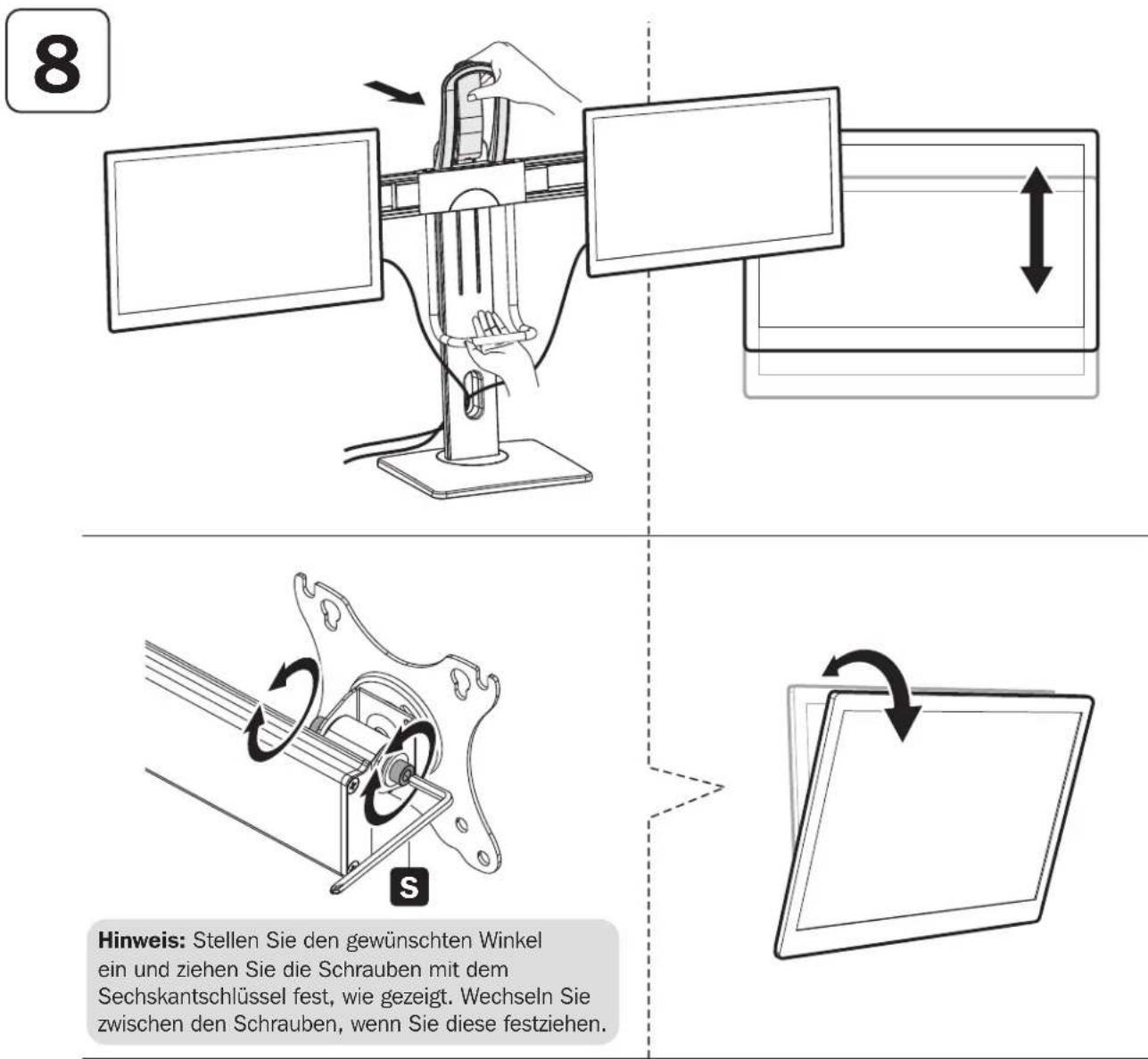

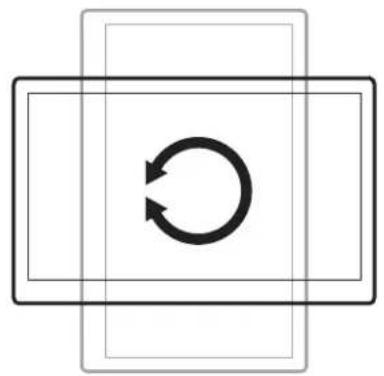

Einstellung

Wartung

Wartung

• Stellen Sie in regelmäßigen Abständen (mindestens alle drei Monate) sicher, dass die Wandhalterung sicher angebracht ist.
• Wenn Sie Fragen haben, besuchen Sieitte tripplite.com/support.
