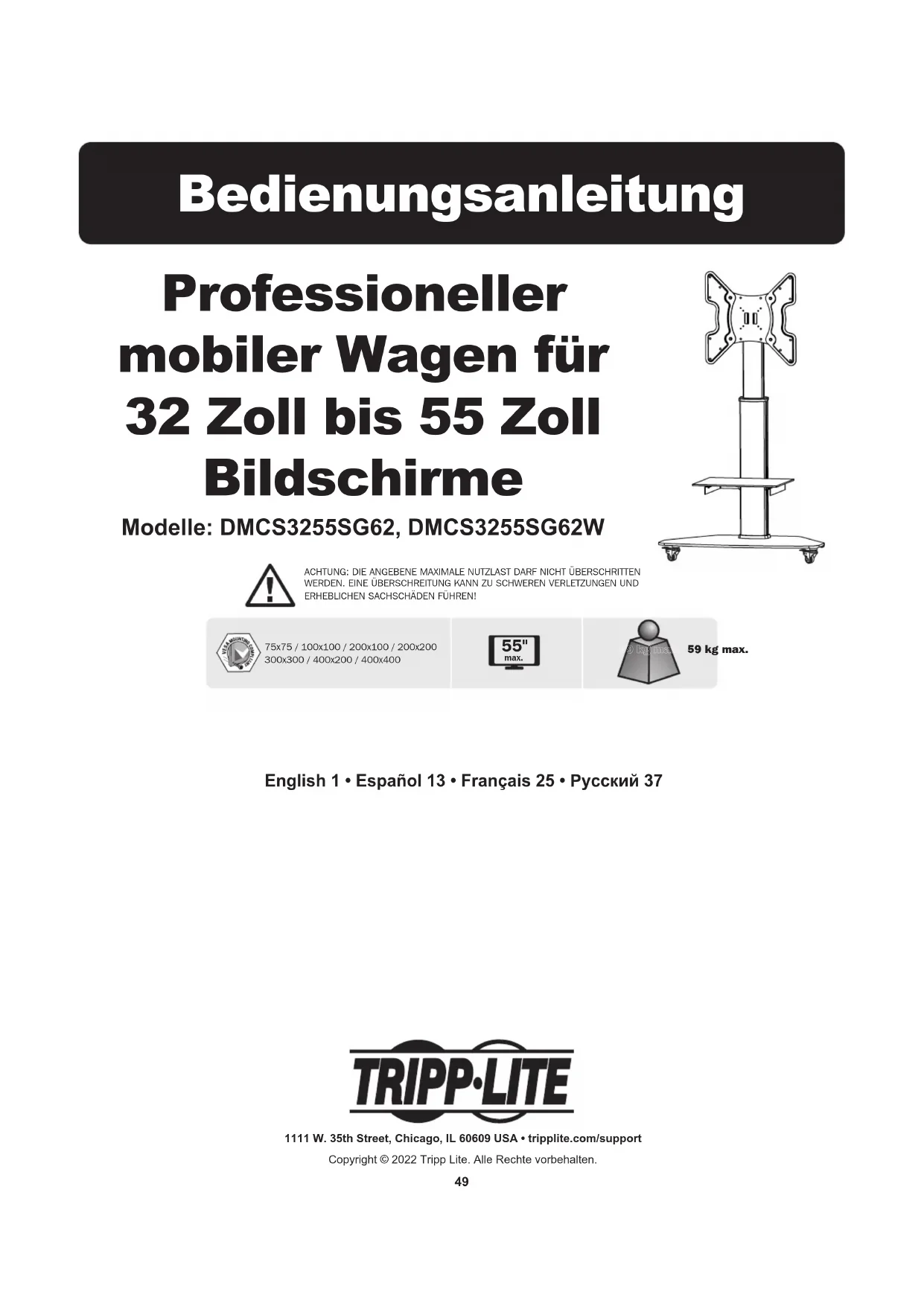

BEDIENUNGSANLEITUNG DMCS3255SG62W Tripp Lite

Professioneller mobiler Wagen für 32 Zoll bis 55 Zoll Bildschirme

ACHTUNG: DIE ANGEBENE MAXIMALE NUTZLAST DARF NICHT ÜBERSCHRITTEN WERDEN. EINE ÜBERSCHREITUNG KANN ZU SCHWEREN VERLETZUNGEN UND ERHEBLICHEN SACHSCHÄDEN FÜHREN!

75x75 / 100x100 / 200x100 / 200x200 300x300 / 400x200 / 400x400

59 kg max.

English 1 • Español 13 • Français 25 • Русский 37

TRIPP·LITE

Copyright © 2022 Tripp Lite. Alle Rechte vorbehalten.

Sicherheitshinweise

Hinweis: Lesen Sie das gesamte Handbuch, bevor Sie mit der Installation und Montage beginnen.

WARNUNG

• Beginnen Sie nicht mit dem Einbau, bevor Sie die Anweisungen und Warnhinweise in diesem Handbuch gelesen und verstanden haben. Sollten Sie Fragen bezüglich der Anweisungen oder Warnhinweise haben, besuchen Sie bitte tripplite.com/support.
• Dieses Produkt wurde so entwickelt, dass es NUR wie in dieser Bedienungsanleitung angegeben installiert und verwendet werden darf. Die unsachgemäße Installation dieses Produkts kann zu Schäden und schweren Verletzungen führen.
• Stellen Sie sicher, dass die Einheit das Gewicht des Geräts sowie das zugehörige Material und sämtliche zugehörigen Komponenten tragen kann.
• Ziehen Sie die Schrauben fest, aber nicht zu fest an. Durch zu festes Anziehen können die Elemente beschädigt werden, wodurch die Haltekraft stark reduziert wird.
• Dieses Produkt ist nur für den Einsatz in geschlossenen Räumen geeignet. Die Verwendung dieses Produktes im Freien kann zu Fehlfunktionen und Verletzungen führen.
• Aufgrund der vielen großen, verfügbaren Fernsehertypen können die Installationsmaterialien für wandmontierte Bildschirme nicht für jeden Bildschirmtyp verwendet werden. Daher ist es möglich, dass die im Lieferumfang enthaltenen Schrauben nicht in Ihren Fernseher passen.
• Stellen Sie sicher, dass vor und nach der Installation des Bildschirms und der Montagehalterung weder Sie noch eine andere Person verletzt werden und andere Gegenstände beschädigt werden können. Im Zweifelsfall bitten Sie einen Experten um Hilfe.
• Dieses Gerät ist kein Spielzeug und nicht für Kinder geeignet. Kinder sollten jederzeit beaufsichtigt werden, wenn sei sich in der Nähe der Einheit aufhalten.
• Dieses Gerät enthält Glasteile. Die Glasteile dürfen keinen plötzlichen Schlägen, Stößen oder schnellen Temperaturänderungen ausgesetzt werden. Die Einheit kann in kleine, scharfe Scherben zerbrechen. Seien Sie äußerst vorsichtig, wenn Sie mit zerbrochenem Glas umgehen.

Garantie

5 Jahre eingeschränkte Garantie

Der Verkäufer garantiert für einen Zeitraum von fünf Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß allen zutreffenden Anweisungen verwendet wird. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTE GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jedoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten leicht abweichen.

Komponentenliste

WICHTIG: Überprüfen Sie, ob Sie alle in der Komponentenliste aufgeführten Teile erhalten haben, bevor Sie mit der Installation beginnen. Wenn Teile fehlen oder fehlerhaft sind, besuchen Sie tripplite.com/support für den Kundendienst.

A
(x1)

B
(x1)

C
(x1)

D
(x1)

E
(x2)

F
(x4)

G
(x1)

H
(x1)

I
(x1)

J
(x1)

K
(x1)

L
(x1)

M
(x2)

N
(x2)

0
(x2)

P
(x1)

Paket M

M-A
M6×10 (x4)

M-B
M6×30 (x4)

M-C
M6×16 (x4)

M-D
M6*8 (x4)

M-E
M6*35*2 (x4)

M-F
M6*35*2 (x4)

M-G
M6*16*2 (x4)

M-H
M8*12 (x4)

M-I
M8 (x4)

M-J
M2 (x1)

M-K
M4 (×1)

M-L
13+17 (x1)

Paket P

P-A
M5*14 (x4)

P-B
M6*14 (x4)

P-C
M8*20 (x4)

P-D
M6*30 (x4)

P-E
M8*30 (x4)

P-F
M8*50 (x4)

P-G
M6*12*1 (x4)

P-H
M8*16*1 (x4)

P-1
∅9*∅14*5 (x8)

P-J
∅9*∅17*10 (x8)

Montage

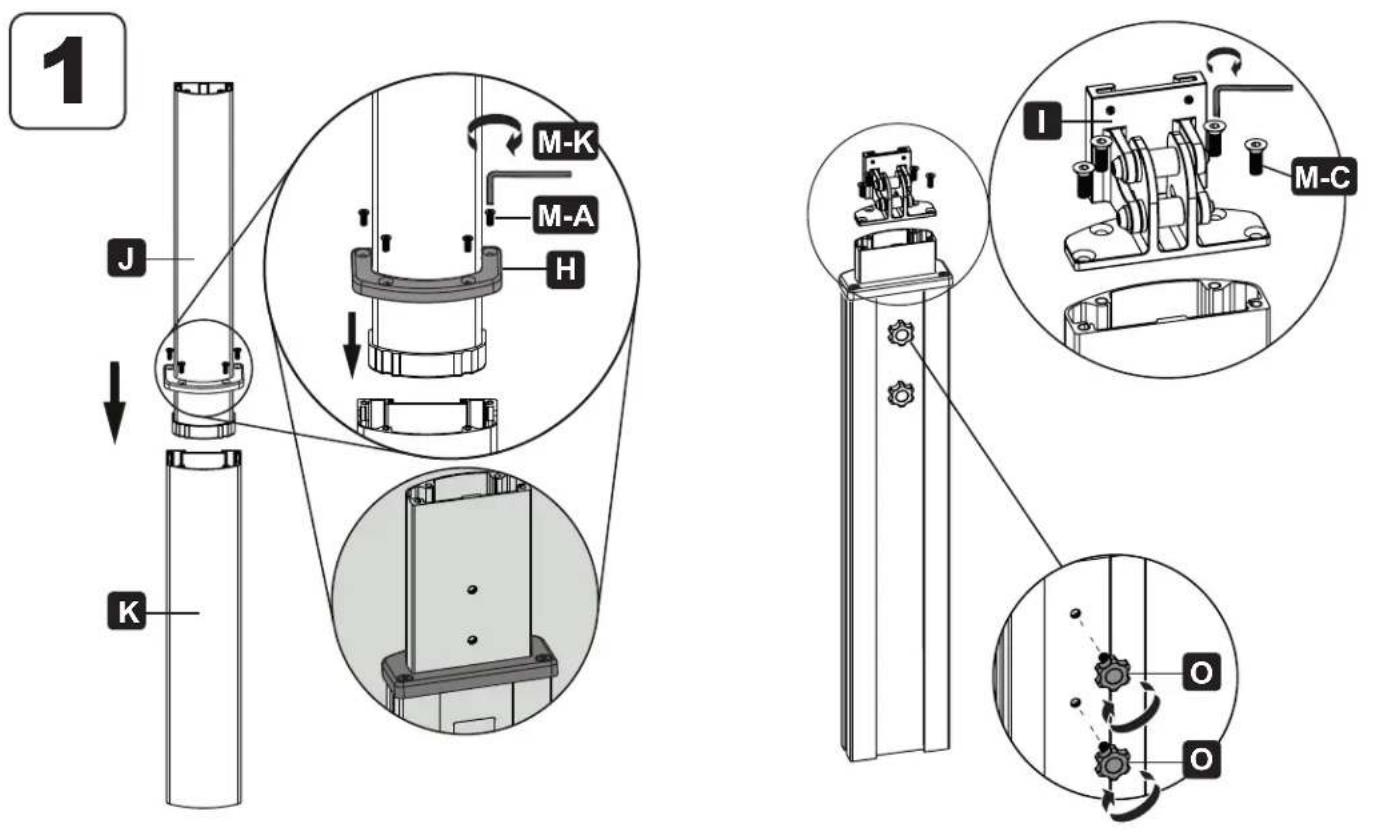

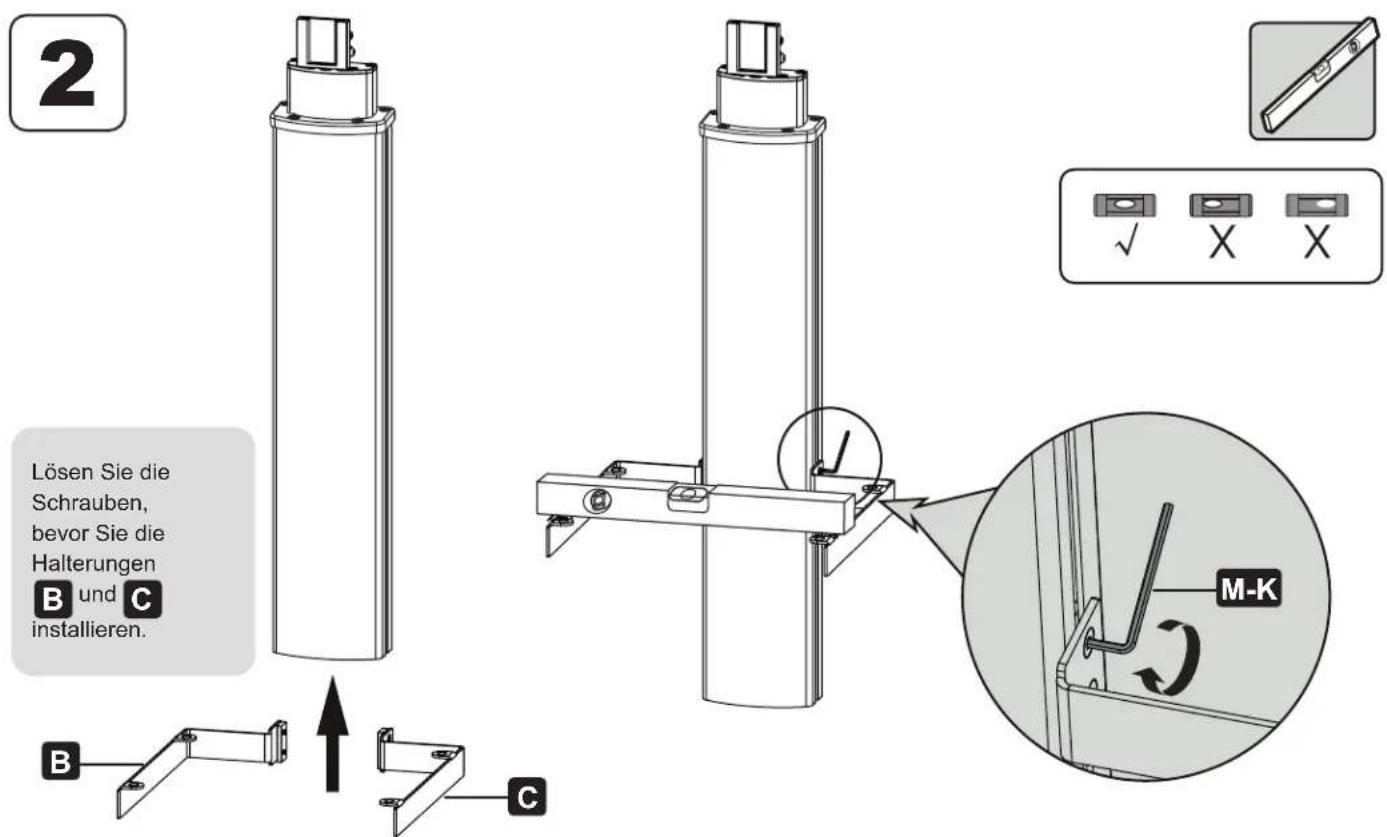

2 Lösen Sie die Schrauben, bevor Sie die Halterungen B und C installieren. B C M-K

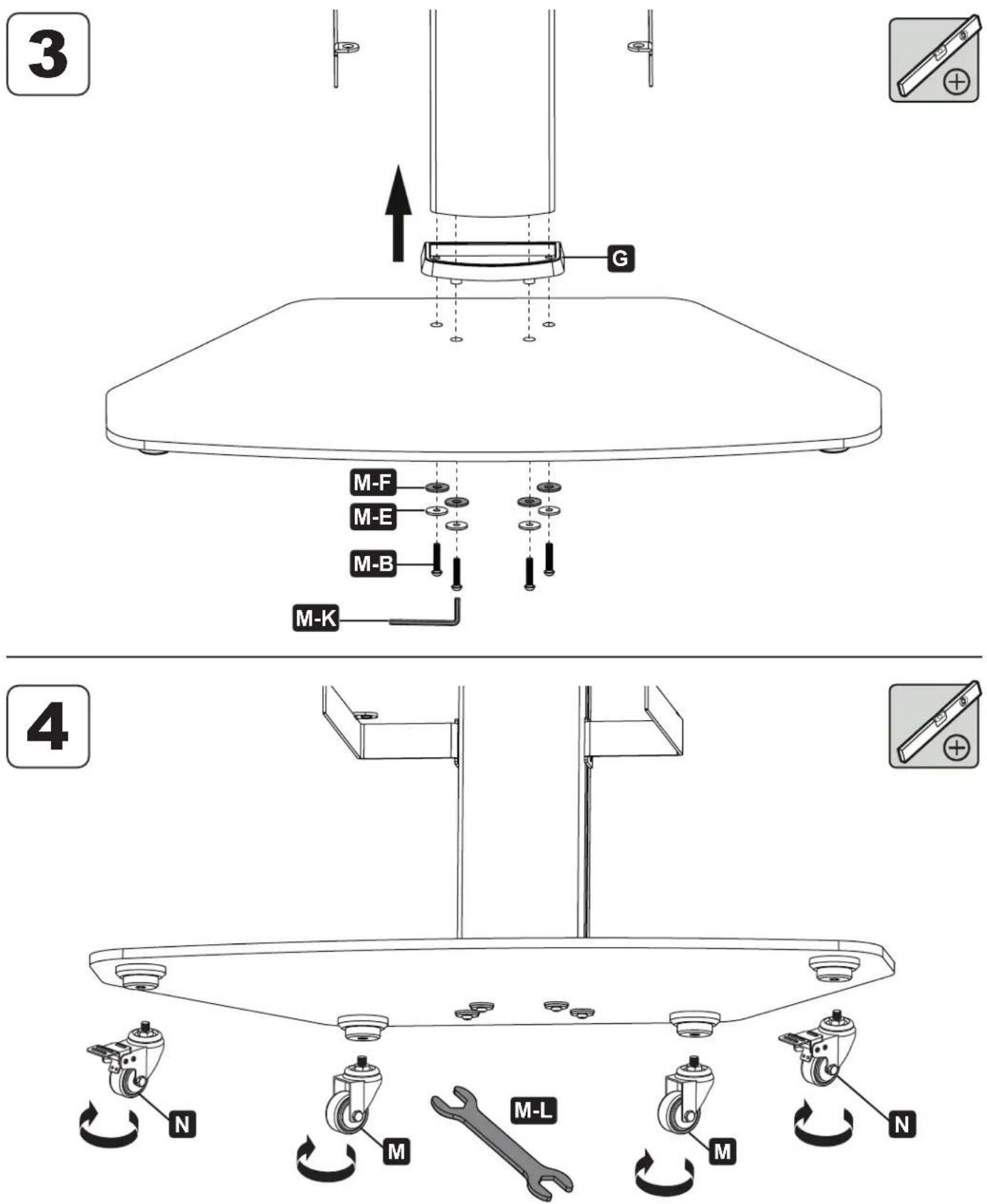

Montage

Für Bildschirme mit flacher Rückseite

Oberseite des Bildschirms.

ACHTUNG:
Ziehen Sie die
Schrauben nicht zu fest an.

Montage

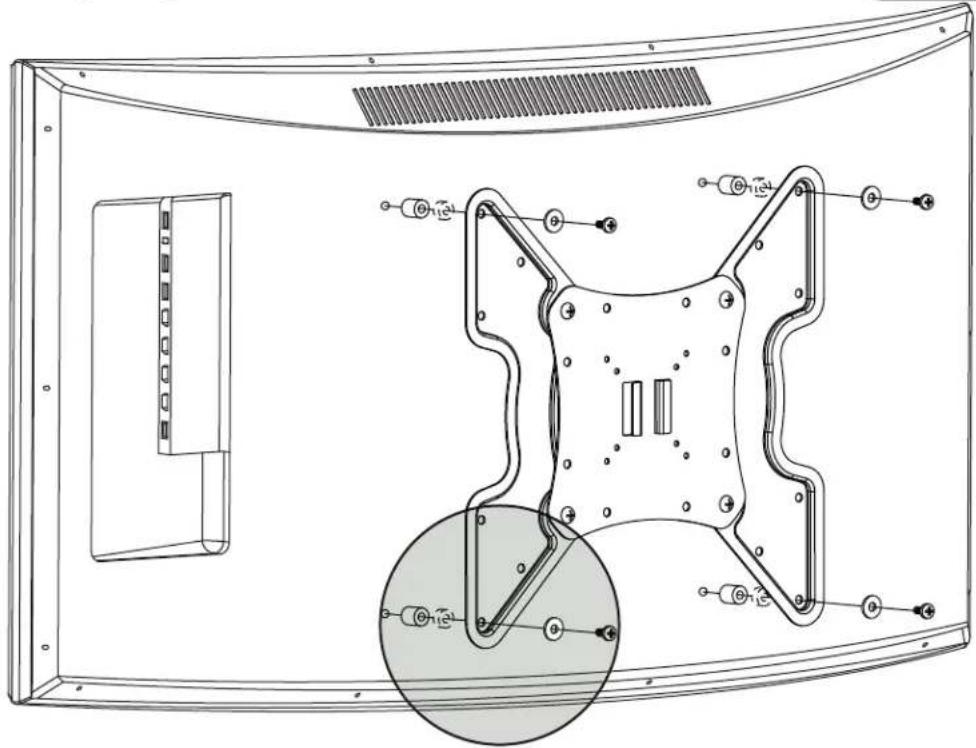

6c

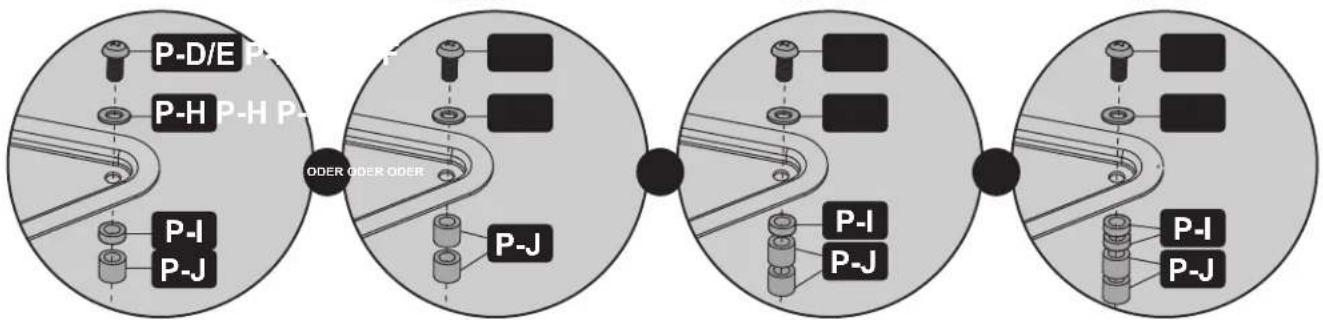

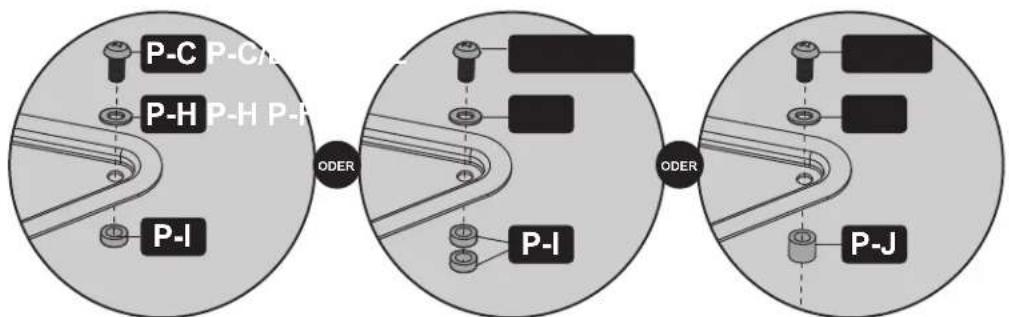

Für Bildschirme mit vertiefter Rückseite oder den Zugriff auf A/V-Eingänge

× TV TV

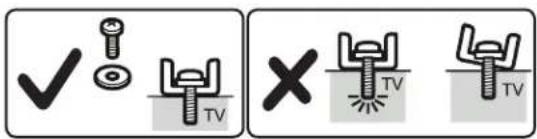

Hinweis: Verwenden Sie für diesen Bildschirmtyp geeignete Schrauben, Beilagscheiben und Abstandhalter (falls erforderlich).

ACHTUNG: Ziehen Sie die Schrauben nicht zu fest an.

Montage

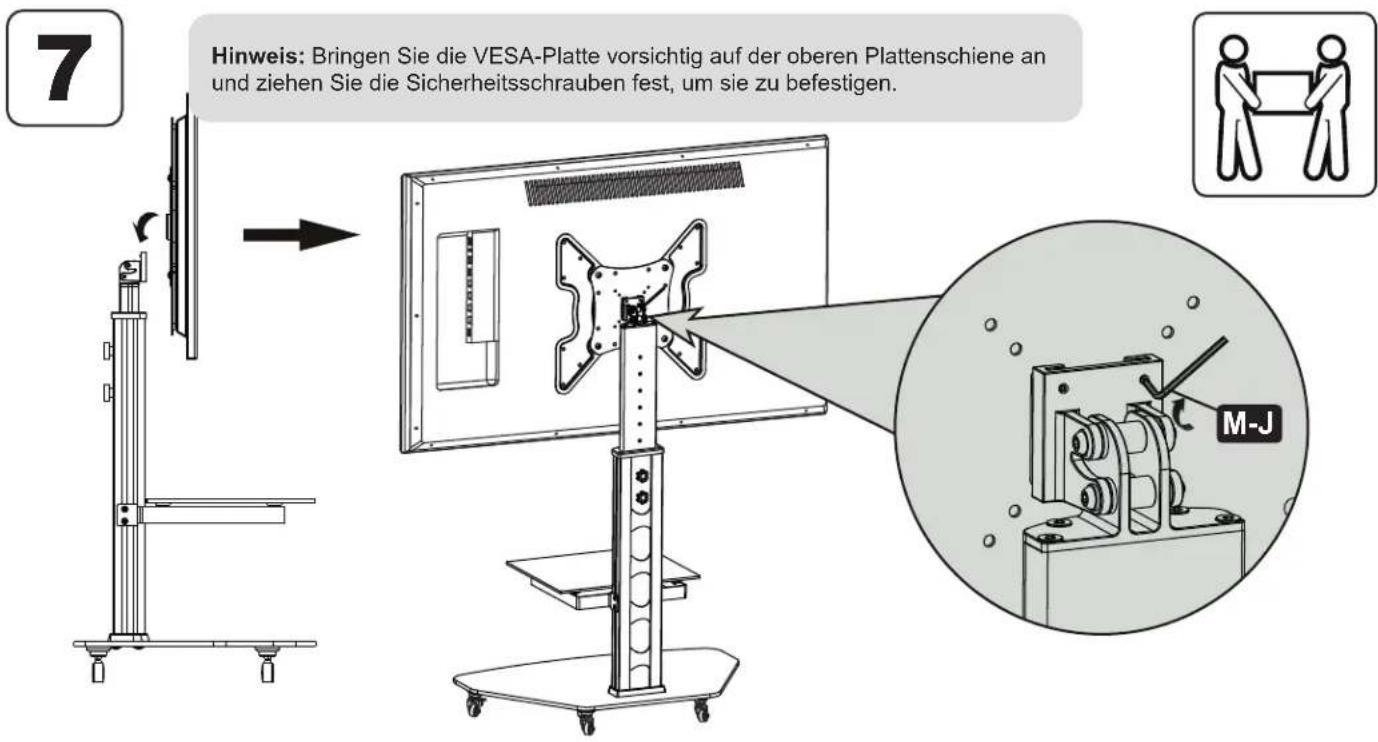

7 Hinweis: Bringen Sie die VESA-Platte vorsichtig auf der oberen Plattenschiene an und ziehen Sie die Sicherheitsschrauben fest, um sie zu befestigen. M-J

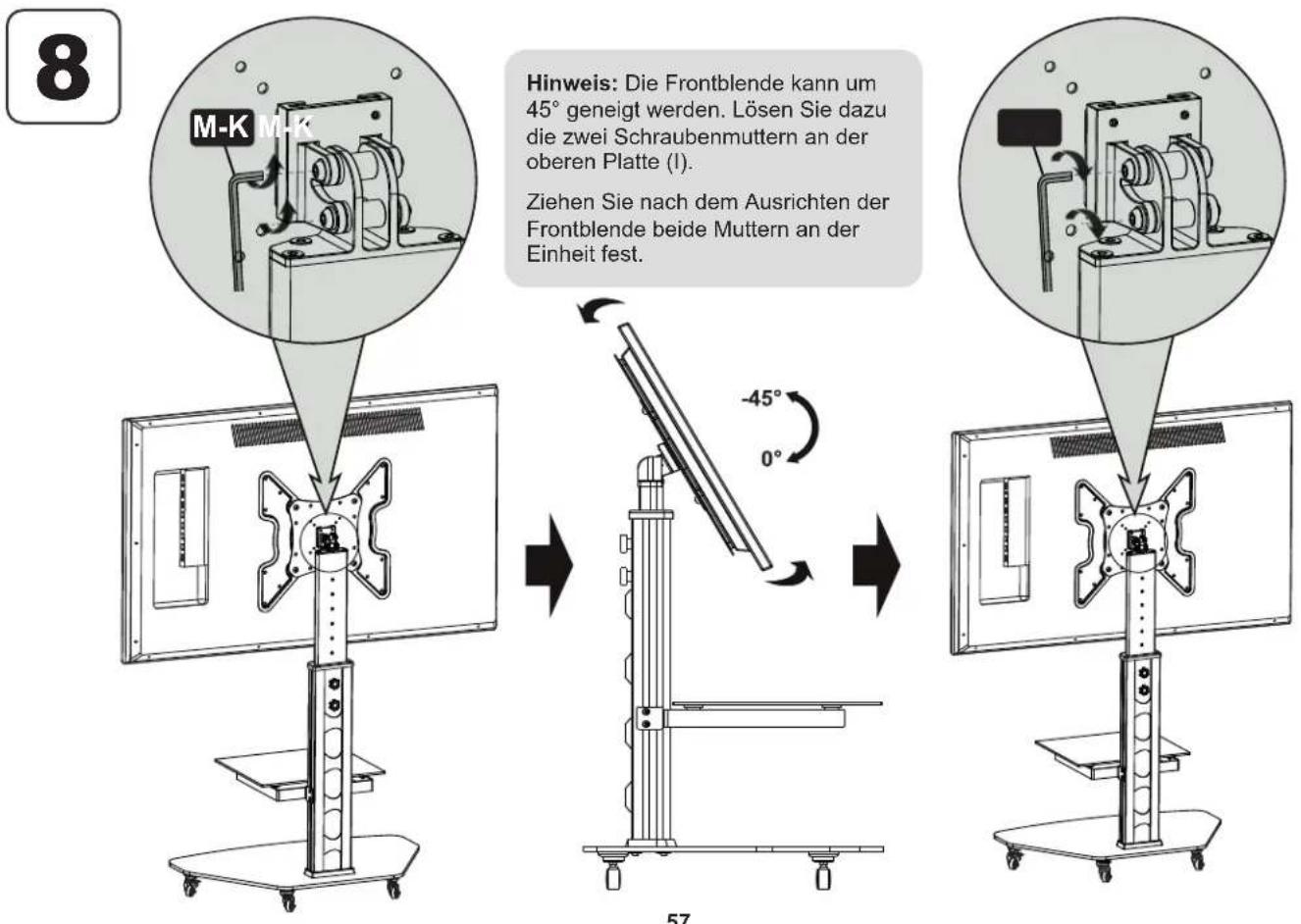

8 M-K M-K Hinweis: Die Frontblende kann um 45° geneigt werden. Lösen Sie dazu die zwei Schraubenmuttern an der oberen Platte (I). Ziehen Sie nach dem Ausrichten der Frontblende beide Muttern an der Einheit fest. -45° 0° 57

Montage

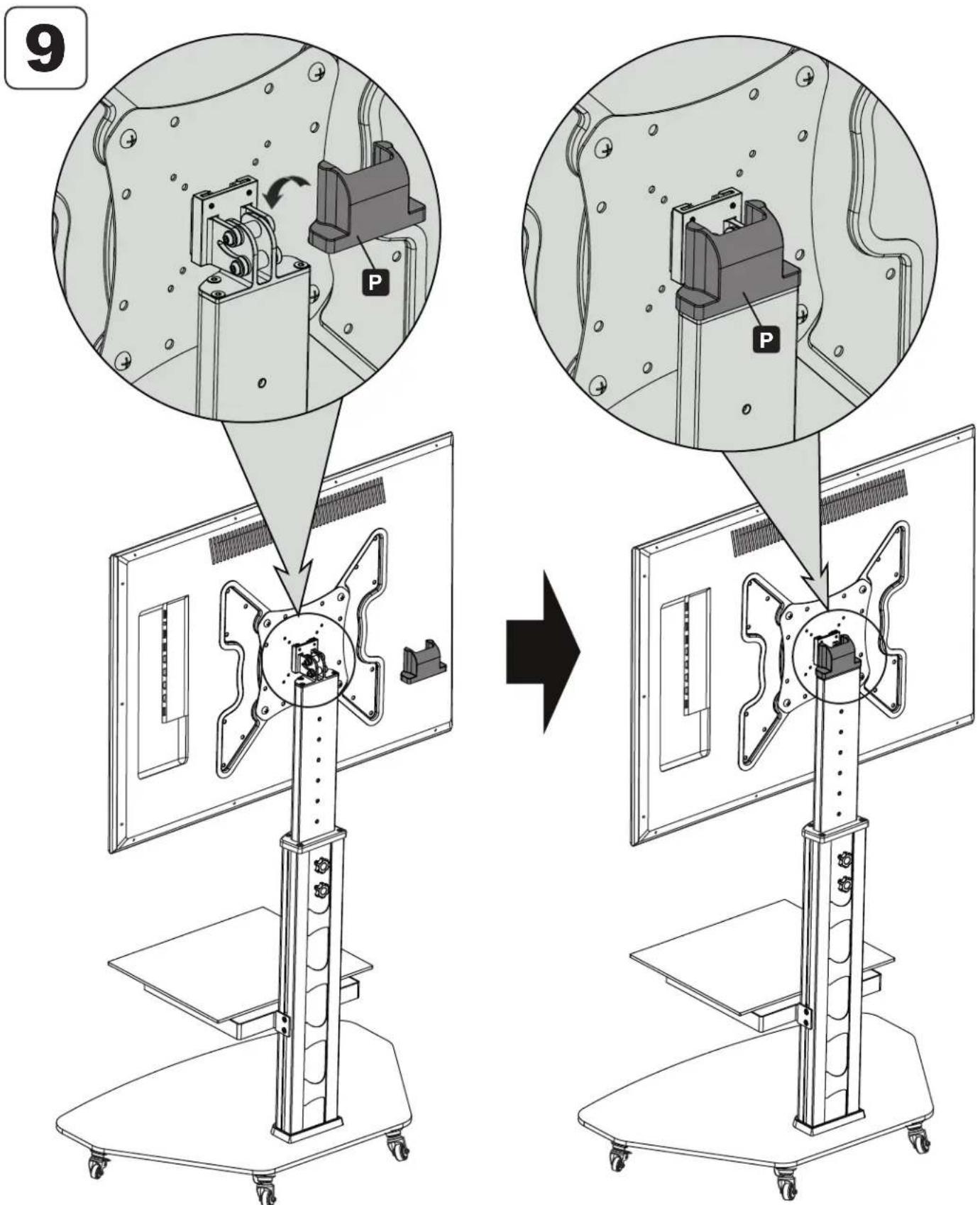

9 P P

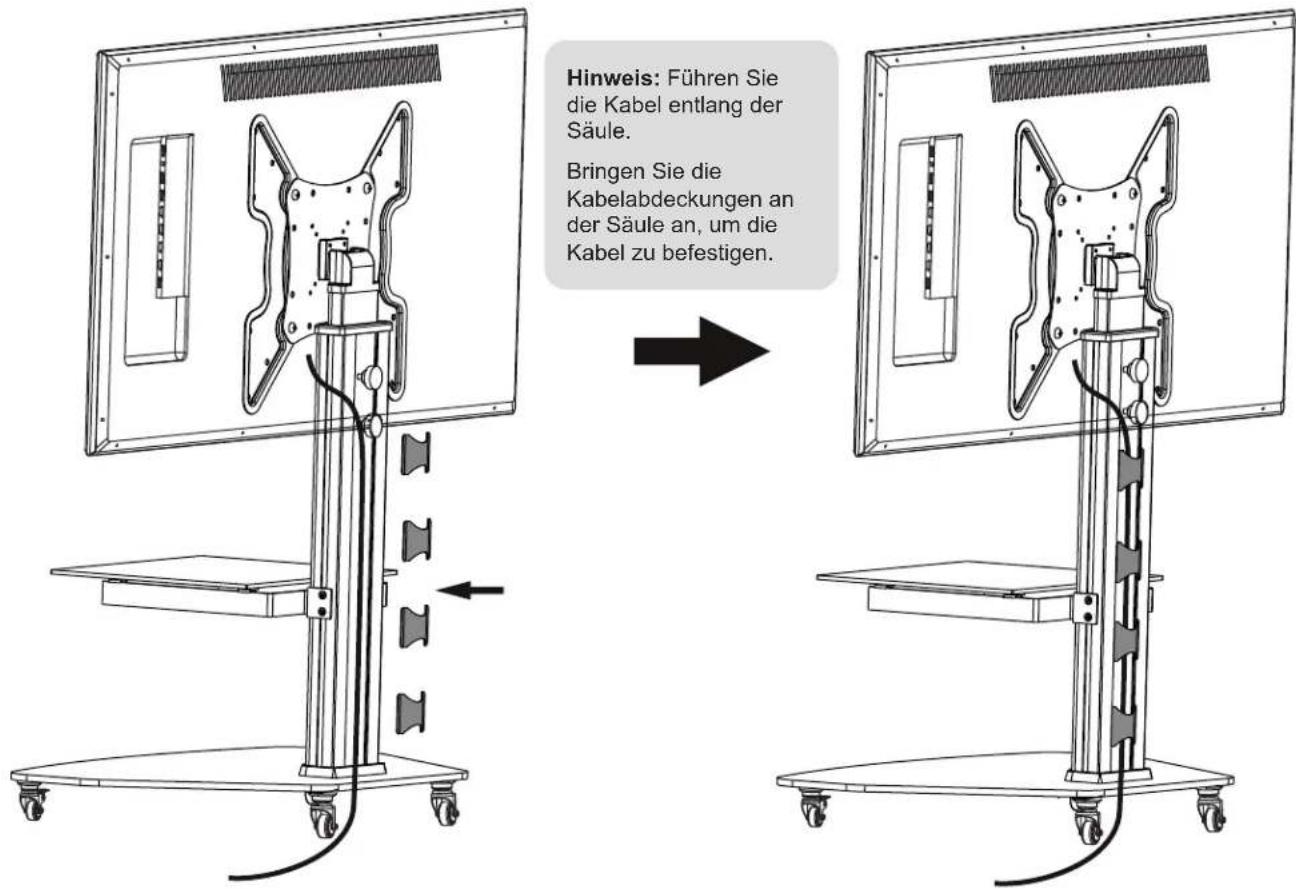

Kabelführung

Hinweis: Führen Sie die Kabel entlang der Säule. Bringen Sie die Kabelabdeckungen an der Säule an, um die Kabel zu befestigen.

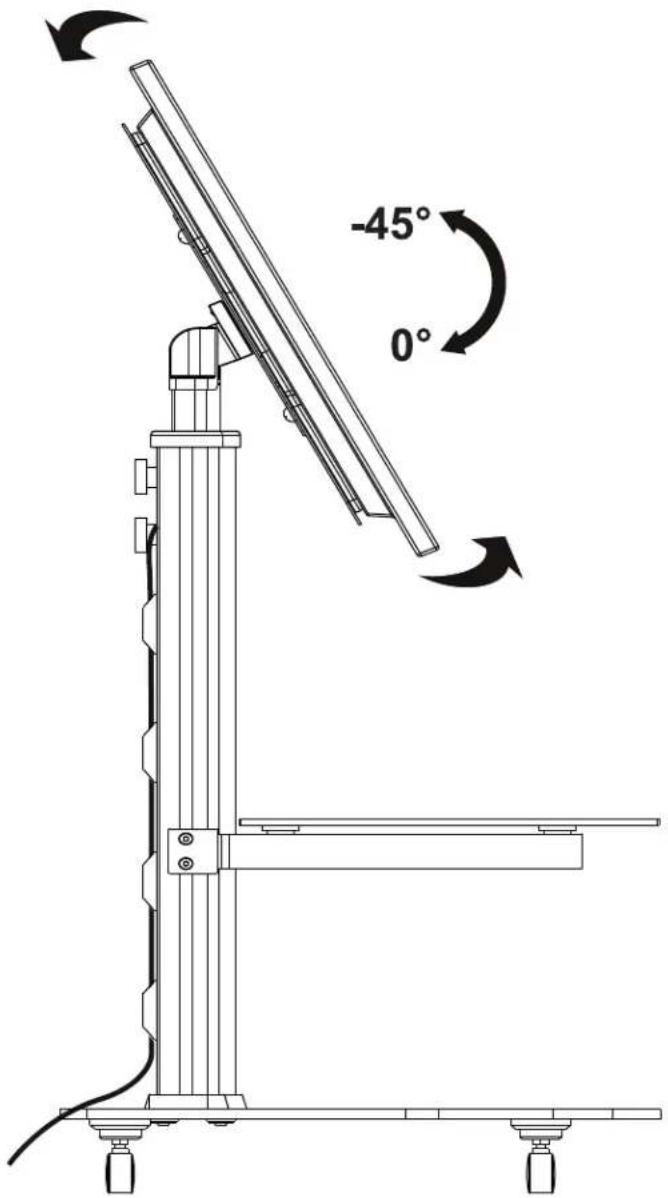

Einstellung

-45° 0°

Wartung

• Stellen Sie in regelmäßigen Abständen (mindestens alle drei Monate) sicher, dass die Wandhalterung sicher angebracht ist.
• Wenn Sie Fragen haben, besuchen Sie bitte tripplite.com/support.
