DWF2670X - TV-Möbel Tripp Lite - Kostenlose Bedienungsanleitung

Produkttyp	Feste Wandhalterung für Flachbildschirm
Modell	DWF2670X
Marke	Tripp Lite
VESA-Kompatibilität	100x100 bis 600x400 mm (geschätzt)
Maximale Tragfähigkeit	45 kg (geschätzt)
Material	Stahl
Farbe	Schwarz
Abmessungen der Wandplatte	50 x 25 cm (geschätzt)
Gewicht der Halterung	2,5 kg (geschätzt)
Installationstyp	Auf Holzständern oder Beton/Ziegel
Montageart	Fest (nicht neigbar)
Packungsinhalt	Wandplatte, Adapterhalter, Schrauben, Abstandshalter, Dübel, Beschläge
Verwendung	Nur für Innenräume
Garantie	5 Jahre
Empfohlene Wartung	Alle 3 Monate überprüfen
Sicherheitsfunktion	Sicherheitsklammer zur Verriegelung des Bildschirms

Häufig gestellte Fragen - DWF2670X Tripp Lite

Wie installiere ich die Wandhalterung an Holzständern?

Verwenden Sie einen Ständerfinder, um die Mitte der Ständer zu finden. Markieren Sie die Bohrpositionen, bohren Sie Vorbohrungen und schrauben Sie die vormontierte Wandplatte mit den mitgelieferten Ankerbolzen und D6-Unterlegscheiben fest. Stellen Sie sicher, dass die Schrauben in der Mitte der Ständer verankert sind.

Wie installiere ich die Halterung an einer Ziegel- oder Betonwand?

Markieren Sie die Montagelöcher, bohren Sie Löcher mit 10 mm Durchmesser und 60 mm Tiefe. Setzen Sie die Betondübel ein und schrauben Sie die Wandplatte mit den Ankerbolzen und D6-Unterlegscheiben fest. Bohren Sie nicht in Mörtelfugen. Die Betondicke muss mindestens 35 mm betragen.

Welche Werkzeuge werden für die Installation benötigt?

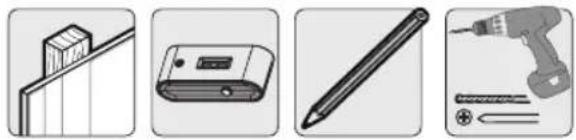

Sie benötigen eine Bohrmaschine, einen Ständerfinder, eine Wasserwaage, Schraubenschlüssel oder Schraubendreher passend zu den mitgelieferten Schrauben und gegebenenfalls einen Bohrhammer für Beton. Es wird empfohlen, eine Hilfsperson oder Hebevorrichtung zu verwenden.

Kann ich diese Halterung alleine installieren?

Es wird dringend empfohlen, eine Hilfsperson oder eine mechanische Hebevorrichtung zu verwenden, um den Bildschirm anzuheben und zu positionieren. Die Installation der Wandhalterung kann von einer erfahrenen Person allein durchgeführt werden, aber das Aufhängen des Bildschirms erfordert Hilfe.

Wie befestige ich die Adapterhalter am Bildschirm?

Verwenden Sie für einen Bildschirm mit flacher Rückseite die Schrauben M5x14 oder M6x14 mit den mitgelieferten Unterlegscheiben. Positionieren Sie die Adapterhalter nahe der Mitte des Bildschirms und schrauben Sie sie fest, ohne zu überdrehen. Verwenden Sie bei einer versenkten Rückseite die entsprechenden Abstandshalter.

Was tun, wenn mein Bildschirm eine versenkte Rückseite hat oder ich auf die A/V-Eingänge zugreifen muss?

Verwenden Sie die mitgelieferten kleinen oder großen Abstandshalter mit den Schrauben M6x25 oder M8x25, um die Adapterhalter von der Rückseite des Bildschirms zu distanzieren. Dies schafft Platz für den Zugang zu den Anschlüssen.

Wie sichere ich den Bildschirm, nachdem er an der Wandplatte eingehängt wurde?

Schieben Sie nach dem Einhängen des Bildschirms die Sicherungsringe an der Unterseite der Adapterhalter nach oben und ziehen Sie die beiden Schrauben fest, um jeden Halter an der Wandplatte zu verriegeln. Dies verhindert ein versehentliches Lösen.

Wie oft sollte ich die Wandhalterung überprüfen?

Es wird empfohlen, in regelmäßigen Abständen, mindestens alle drei Monate, zu überprüfen, ob die Halterung noch in gutem Zustand ist und alle Befestigungen fest sitzen. Bei Unsicherheiten wenden Sie sich an den technischen Support.

Welche wichtigen Sicherheitsvorkehrungen sind zu beachten?

Lesen Sie das gesamte Handbuch vor der Installation. Stellen Sie sicher, dass die Montagefläche das kombinierte Gewicht von Bildschirm und Halterung tragen kann. Ziehen Sie die Schrauben nicht zu fest an. Verwenden Sie das Produkt nur in Innenräumen. Tragen Sie bei Bedarf Schutzausrüstung.

Was tun, wenn Teile fehlen oder defekt sind?

Überprüfen Sie die Komponentenliste im Handbuch. Wenn ein Teil fehlt oder defekt ist, besuchen Sie tripplite.com/support, um Hilfe zu erhalten und einen Ersatz im Rahmen der Garantie anzufordern.

BEDIENUNGSANLEITUNG DWF2670X Tripp Lite

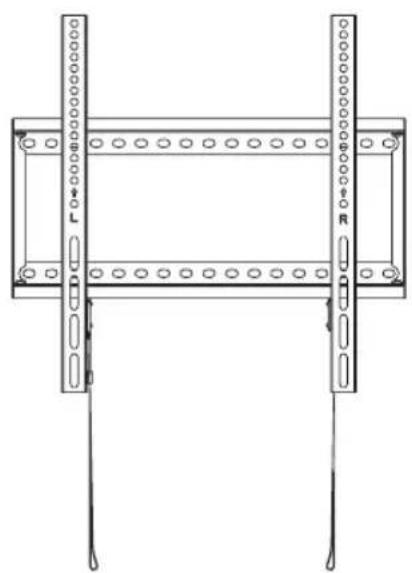

Feste Wandhalterung für Flachbildschirme

MODELL: DWF2670X

ACHTUNG: DIE ANGEBENE MAXIMALE NUTZLAST DARF NICHT ÜBERSCHRITTEN WERDEN. EINE ÜBERSCHREITUNG KANN ZU SCHWEREN VERLETZUNGEN UND ERHEBLICHEN SACHSCHÄDEN FÜHREN!

Copyright © 2021 Tripp Lite. Alle Rechte vorbehalten.

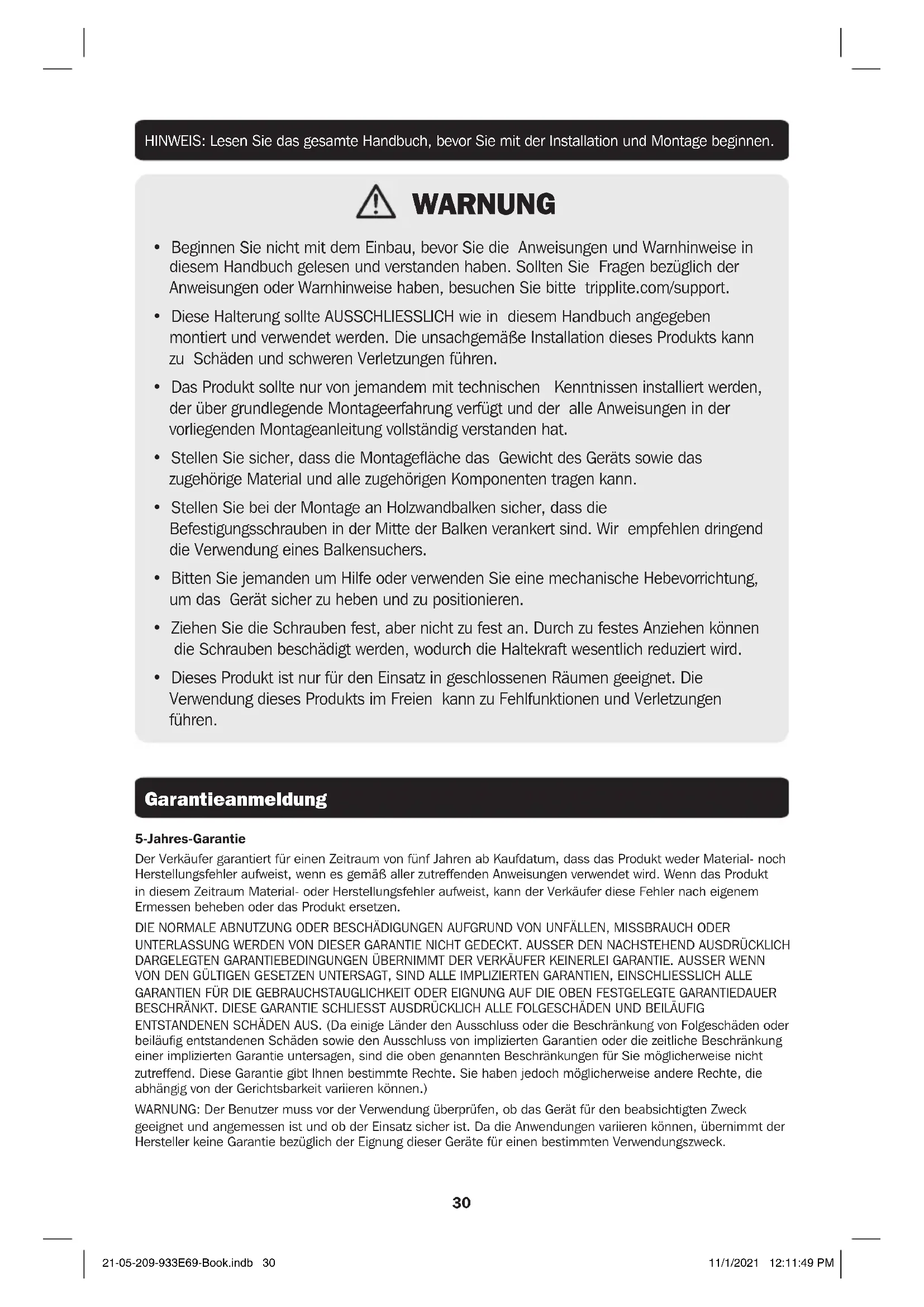

WARNUNG

• Beginnen Sie nicht mit dem Einbau, bevor Sie die Anweisungen und Warnhinweise in diesem Handbuch gelesen und verstanden haben. Sollten Sie Fragen bezüglich der Anweisungen oder Warnhinweise haben, besuchen Sie bitte tripplite.com/support.
• Diese Halterung sollte AUSSCHLIESSLICH wie in diesem Handbuch angegeben montiert und verwendet werden. Die unsachgemäße Installation dieses Produkts kann zu Schäden und schweren Verletzungen führen.
• Das Produkt sollte nur von jemandem mit technischen Kenntnissen installiert werden, der über grundlegende Montageerfahrung verfügt und der alle Anweisungen in der vorliegenden Montageanleitung vollständig verstanden hat.
• Stellen Sie sicher, dass die Montagefläche das Gewicht des Geräts sowie das zugehörige Material und alle zugehörigen Komponenten tragen kann.
• Stellen Sie bei der Montage an Holzwandbalken sicher, dass die Befestigungsschrauben in der Mitte der Balken verankert sind. Wir empfehlen dringend die Verwendung eines Balkensuchers.
• Bitten Sie jemanden um Hilfe oder verwenden Sie eine mechanische Hebevorrichtung, um das Gerät sicher zu heben und zu positionieren.
• Ziehen Sie die Schrauben fest, aber nicht zu fest an. Durch zu festes Anziehen können die Schrauben beschädigt werden, wodurch die Haltekraft wesentlich reduziert wird.
• Dieses Produkt ist nur für den Einsatz in geschlossenen Räumen geeignet. Die Verwendung dieses Produkts im Freien kann zu Fehlfunktionen und Verletzungen führen.

Garantieanmeldung

5-Jahres-Garantie

Der Verkäufer garantiert für einen Zeitraum von fünf Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß aller zutreffenden Anweisungen verwendet wird. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTEN GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG

ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jedoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

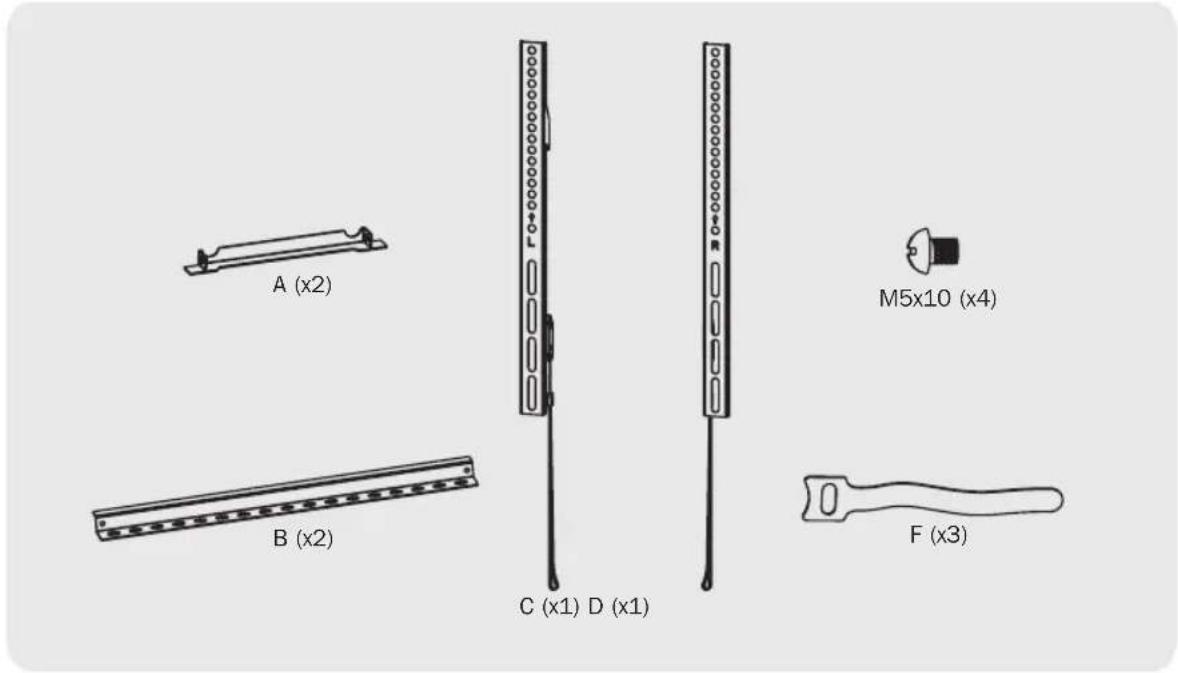

Komponentenliste

WICHTIG: Überprüfen Sie, ob Sie alle in der Komponentenliste aufgeführten Teile erhalten haben, bevor Sie mit der Installation beginnen. Wenn Teile fehlen oder fehlerhaft sind, besuchen Sie tripplite.com/support für den Kundendienst.

A (x2) B (x2) C (x1) D (x1) M5x10 (x4) F (x3)

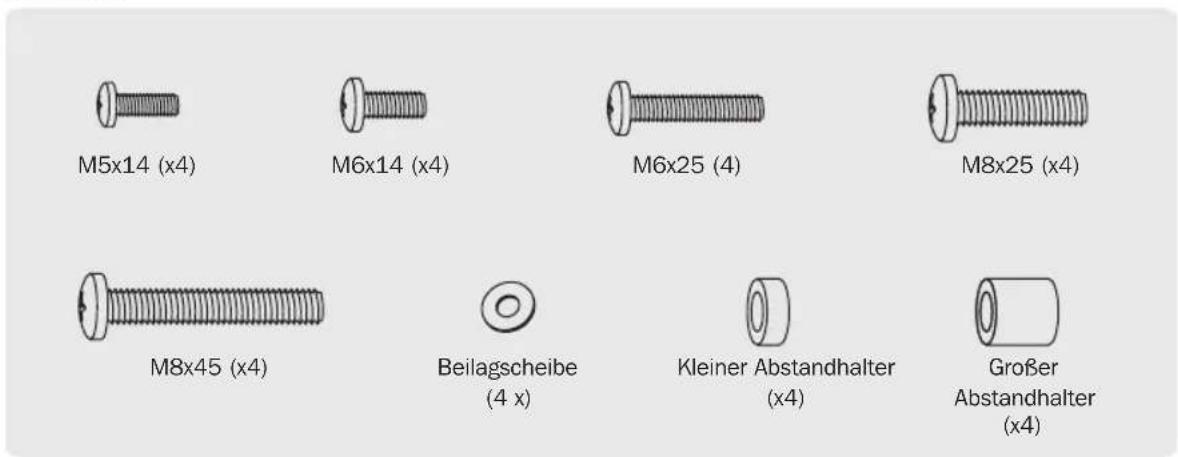

Paket M

M5x14 (x4) M6x14 (x4) M6x25 (4) M8x25 (x4) M8x45 (x4) Beilagscheibe (4 x) Kleiner Abstandhalter (x4) Großer Abstandhalter (x4)

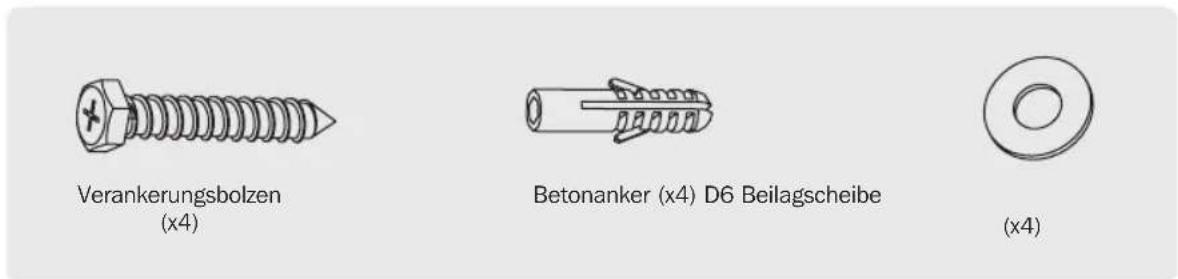

Paket W

Verankerungsbolzen (x4) Betonanker (x4) D6 Beilagscheibe (x4)

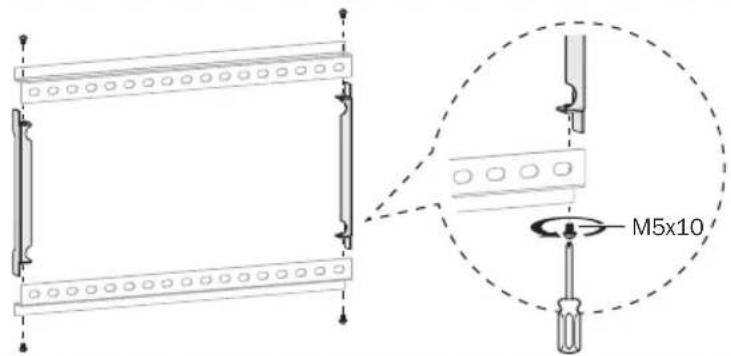

1. Montage der Wandplatte


M5x10

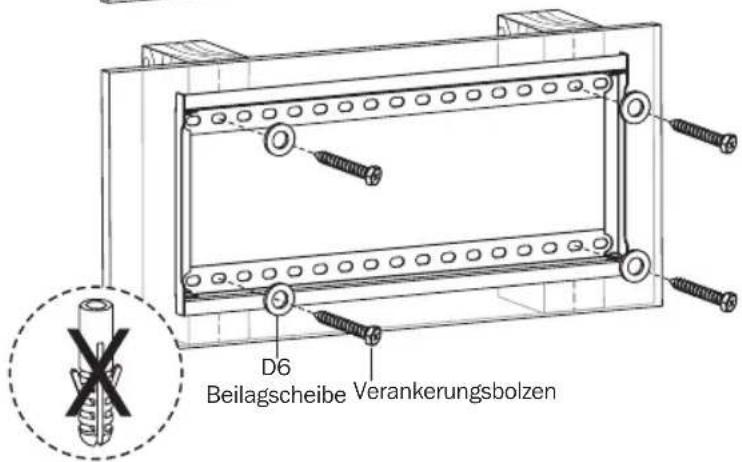

2a. Befestigen am Holzwandbalken

Markieren Sie die exakte Position der Befestigungslöcher

D6 Beilagscheibe Verankerungsbolzen

Bohren Sie Führungslöcher

Schrauben Sie die montierte Wandplatte an der Wand fest.

WARNUNG

• Stellen Sie sicher, dass die Befestigungsschrauben in der Mitte der Balken verankert sind. Wir empfehlen die Verwendung eines Balkensuchers.
• Für andere Befestigungsarten muss das Material vom Monteur bereitgestellt werden.
• Der Monteur muss sicherstellen, dass die verwendete Montagefläche das Gewicht des Geräts sowie das zugehörige Material und sämtliche zugehörigen Komponenten tragen kann.

2b. Montage an Backstein oder Beton

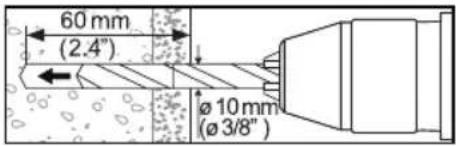

60 mm (2.4") Ø 10 mm (Ø 3/8")

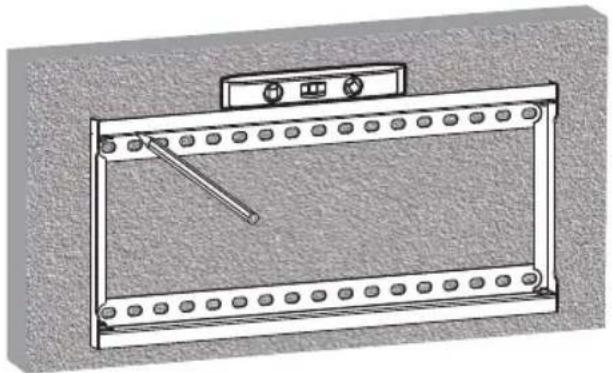

Markieren Sie exakte Position der Befestigungslöcher

Bohren Sie Führungslöcher

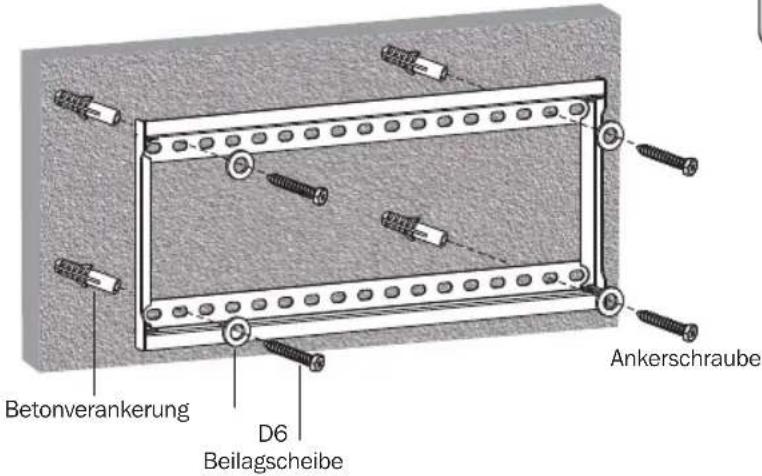

Betonverankerung D6 Beilagscheibe Ankerschraube

Schrauben Sie die montierte Wandplatte an der Wand fest.

WARNUNG

• Vergewissern Sie sich bei einer Montage der Wandhalterung an Betonmauerwerk (auch Betonschalstein genannt), dass der eigentliche Beton mindestens eine Stärke von 1-3/8 Zoll (35 mm) für die Befestigung des Betonankers bietet. NICHT IN MÖRTELFUGEN BOHREN! Achten Sie darauf, die montierte Wandhalterungsplatte mit den beiliegenden Verankerungen, D6 Beilagscheiben und Verankerungsbolzen an den massiven Teilen der Blöcke zu montieren. Die massiven Teile befinden sich in der Regel von jedem Blockende aus 25 mm (1") zur Mitte hin. Wir empfehlen beim Bohren des Loches die Verwendung einer elektrischen Bohrmaschine auf geringer Stufe, anstatt einer Schlagbohrmaschine, um zu vermeiden, dass beim Eintritt in einen Hohlraum die Rückseite des Bohrloches einbricht.
• Der Monteur muss sicherstellen, dass die verwendete Montagefläche das Gewicht des Geräts sowie das zugehörige Material und sämtliche zugehörigen Komponenten tragen kann.

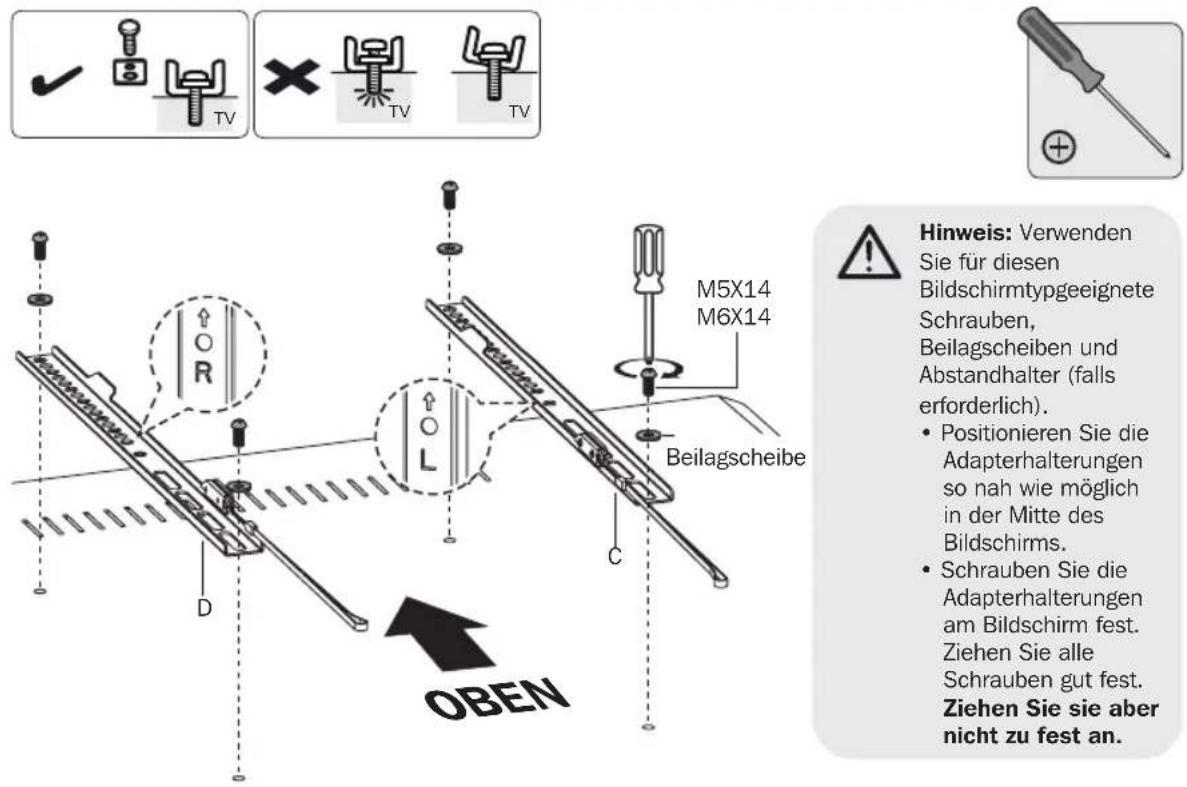

3. Montage der Adapterhalterungen

3-1 Für Flachbildschirme

Hinweis: Verwenden Sie für diesen Bildschirmtypgeeignete Schrauben, Beilagscheiben und Abstandhalter (falls erforderlich).

• Positionieren Sie die Adapterhalterungen so nah wie möglich in der Mitte des Bildschirms.
• Schrauben Sie die Adapterhalterungen am Bildschirm fest. Ziehen Sie alle Schrauben gut fest. Ziehen Sie sie aber nicht zu fest an.

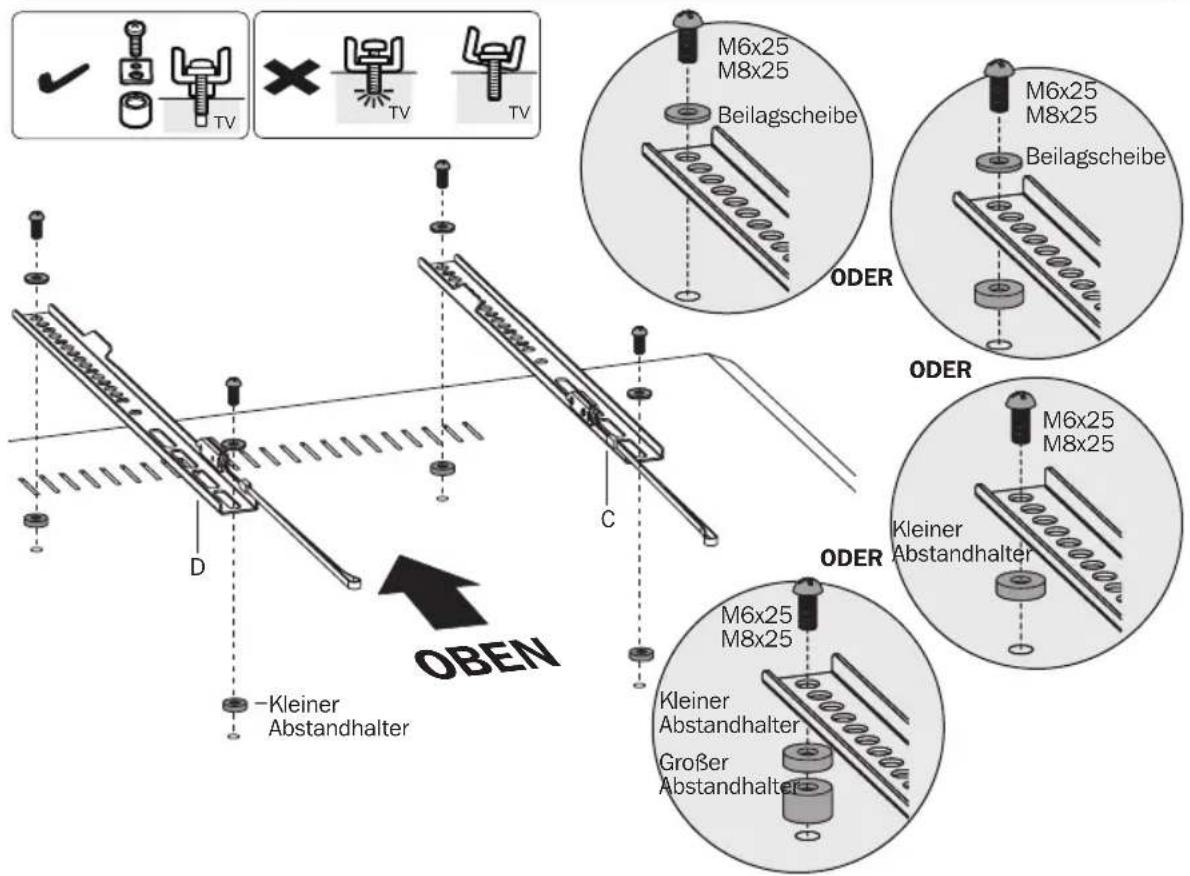

2-2 Für versenkte Hinterfolie oder den Zugriff auf A/V-Eingänge

M6x25 M8x25 Beilagscheibe M6x25 M8x25 Beilagscheibe ODER M6x25 M8x25 ODER M6x25 M8x25 Kleiner Abstandhalter Kleiner Abstandhalter Großer Abstandhalter OBEN -Kleiner Abstandhalter

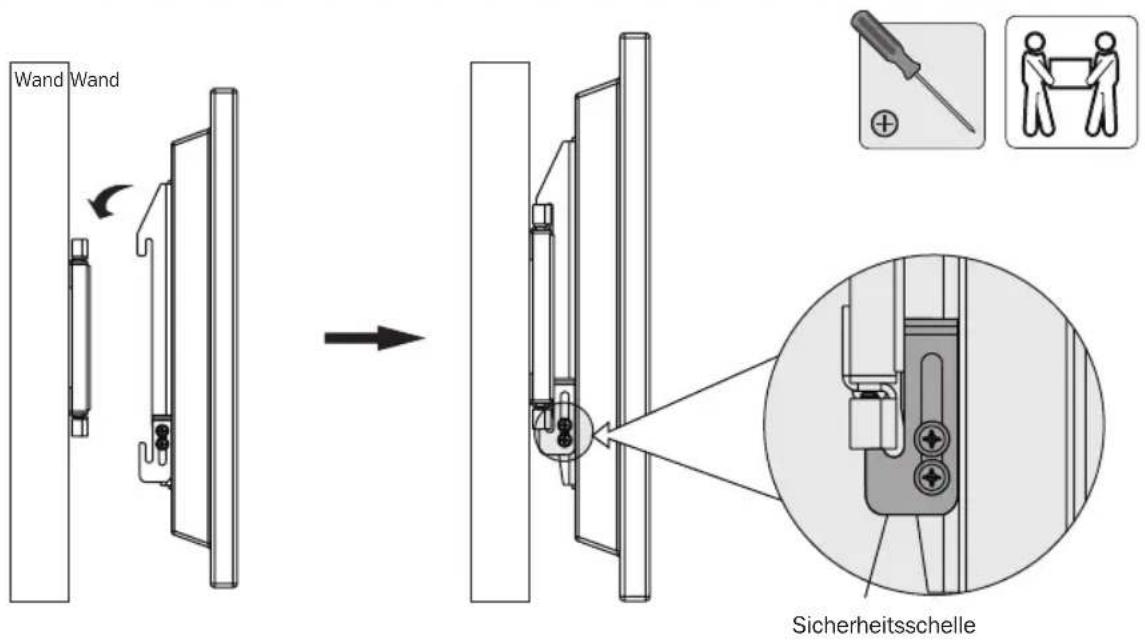

4. Den Bildschirm in die Wandplatte einhängen

Wand Wand Sicherheitsschelle

• Heben Sie mit Hilfe einer weiteren Person oder eines Hebegerätes den Bildschirm mit den daran befestigten Adapterwinkeln über die montierte Wandplatte und haken Sie ihn ein.
• Drücken Sie die Sicherheitsklemmen unten an den Adapterwinkeln nach oben und ziehen Sie die beiden Schrauben fest, um die Winkel an der Wandplatte zu fixieren.

Wartung

• Stellen Sie in regelmäßigen Abständen (mindestens alle drei Monate) sicher, dass die Wandhalterung sicher angebracht ist.
• Wenn Sie Fragen haben, besuchen Sie bitte tripplite.com/support.
