Тип продукта	Фиксированное настенное крепление для плоского экрана
Модель	DWF2670X
Бренд	Tripp Lite
Совместимость VESA	100x100 – 600x400 мм (приблизительно)
Максимальная нагрузка	45 кг (приблизительно)
Материал	Сталь
Цвет	Черный
Размеры настенной панели	50 x 25 см (приблизительно)
Вес крепления	2,5 кг (приблизительно)
Тип установки	На деревянные стойки или бетон/кирпич
Тип монтажа	Фиксированный (без наклона)
Содержимое упаковки	Настенная панель, адаптерные кронштейны, винты, проставки, анкеры, крепеж
Использование	Только внутри помещений
Гарантия	5 лет
Рекомендуемый уход	Проверять каждые 3 месяца
Функция безопасности	Предохранительный хомут для блокировки экрана

Часто задаваемые вопросы - DWF2670X Tripp Lite

Как установить настенное крепление на деревянные стойки?

Используйте детектор стоек, чтобы найти центр стоек. Отметьте места отверстий, просверлите направляющие отверстия, затем привинтите собранную настенную панель с помощью прилагаемых анкерных болтов и шайб D6. Убедитесь, что винты закреплены в центре стоек.

Как установить крепление на кирпичную или бетонную стену?

Отметьте монтажные отверстия, просверлите отверстия диаметром 10 мм на глубину 60 мм. Вставьте бетонные анкеры, затем привинтите настенную панель анкерными болтами и шайбами D6. Не сверлите в растворных швах. Толщина бетона должна быть не менее 35 мм.

Какие инструменты необходимы для установки?

Вам понадобятся электрическая дрель, детектор стоек, пузырьковый уровень, ключи или отвертки, подходящие к прилагаемым винтам, и, возможно, перфоратор для бетона. Рекомендуется помощник или подъемное оборудование.

Могу ли я установить это крепление самостоятельно?

Настоятельно рекомендуется привлечь помощника или использовать механическое подъемное оборудование для подъема и установки экрана. Установку настенного крепления можно выполнить самостоятельно, если у вас есть опыт, но для подвешивания экрана требуется помощь.

Как закрепить адаптерные кронштейны на экране?

Для экрана с плоской задней панелью используйте винты M5x14 или M6x14 с прилагаемыми шайбами. Расположите адаптерные кронштейны ближе к центру экрана и надежно закрепите их, не перетягивая. Для утопленной задней панели используйте соответствующие проставки.

Что делать, если у моего экрана утопленная задняя панель или мне нужен доступ к входам A/V?

Используйте малые или большие проставки с винтами M6x25 или M8x25, чтобы отделить адаптерные кронштейны от задней панели экрана. Это обеспечит доступ к разъемам.

Как зафиксировать экран после его подвешивания на настенной панели?

После подвешивания экрана сдвиньте предохранительные втулки в нижней части адаптерных кронштейнов вверх и затяните два винта, чтобы зафиксировать каждый кронштейн на настенной панели. Это предотвратит случайное смещение.

Как часто следует проверять настенное крепление?

Рекомендуется регулярно, не реже одного раза в три месяца, проверять, что крепление находится в хорошем состоянии и все крепления надежно затянуты. При сомнениях обращайтесь в службу технической поддержки.

Какие важные меры предосторожности?

Полностью прочитайте инструкцию перед установкой. Убедитесь, что монтажная поверхность выдерживает суммарную нагрузку экрана и крепления. Не перетягивайте винты. Используйте изделие только внутри помещений. При необходимости надевайте средства защиты.

Что делать, если детали отсутствуют или повреждены?

Проверьте список комплектующих в инструкции. Если какая-либо деталь отсутствует или повреждена, посетите веб-сайт tripplite.com/support для получения помощи и запроса замены по гарантии.

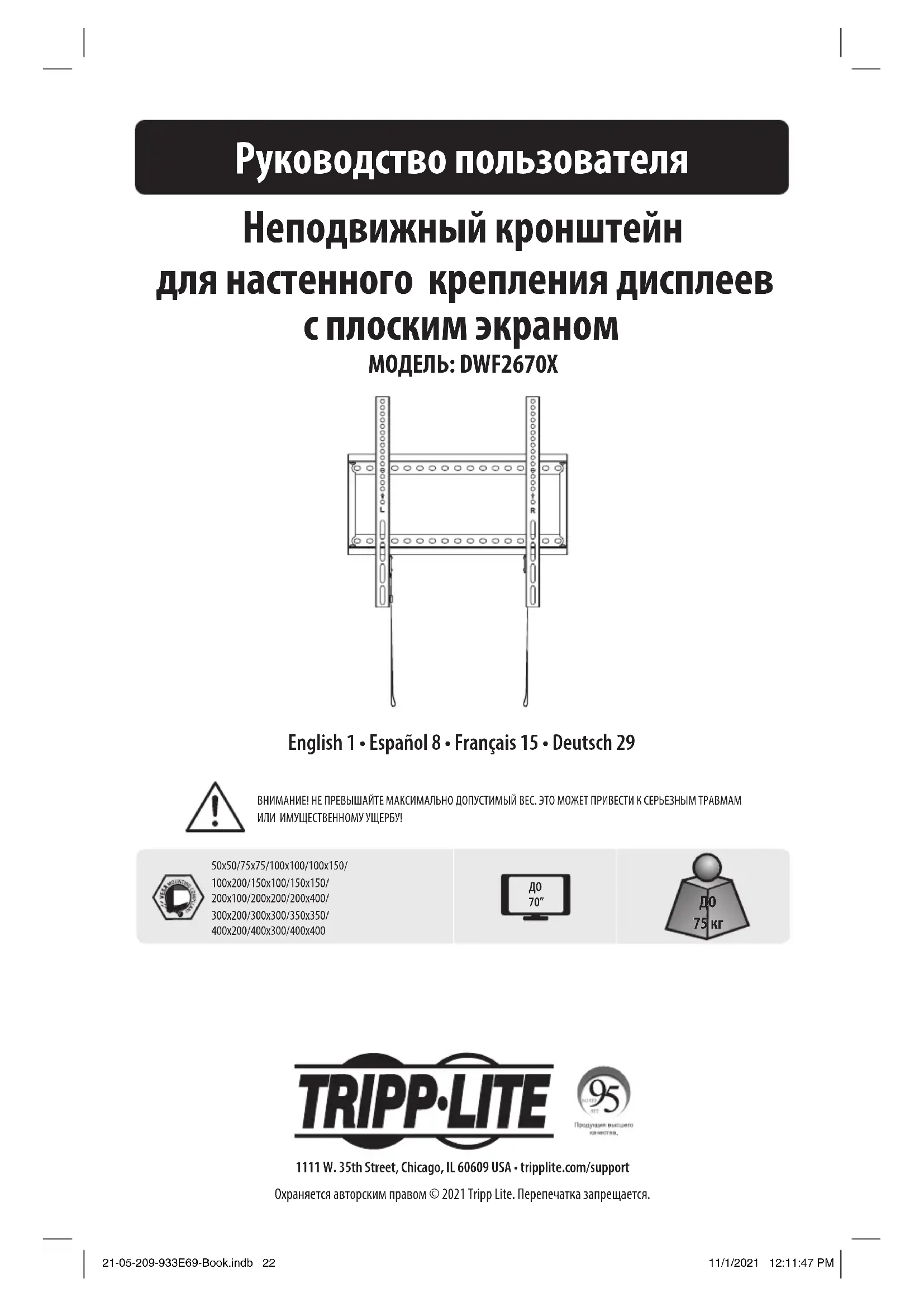

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DWF2670X Tripp Lite

Руководство пользователя

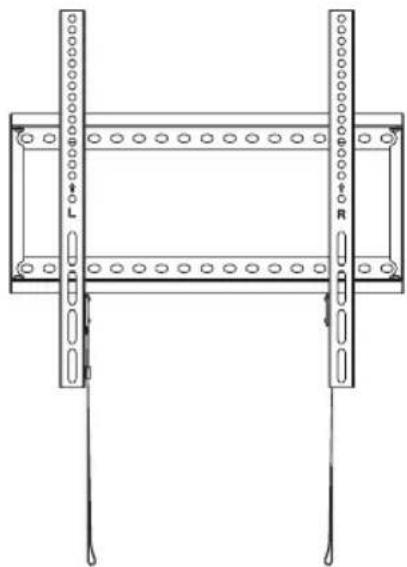

Неподвижный кронштейн

для настенного крепления дисплеев

с плоским экраном

МОДЕЛЬ: DWF2670X

ВНИМАНИЕ! НЕ ПРЕВЫШАЙТЕ МАКСИМАЛЬНО ДОПУСТИМЫЙ ВЕС. ЭТО МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ ИМУЩЕСТВЕННОМУ УЩЕРБУ!

Охраняется авторским правом © 2021 Tripp Lite. Перепечатка запрещается.

ВНИМАНИЕ!

• Не начинайте установку до тех пор, пока не ознакомитесь с указаниями и предупреждениями в настоящем руководстве и не поймете их смысл. При возникновении каких-либо вопросов относительно любых указаний или предупреждений посетите страницу triplite.com/support.
• Монтажный кронштейн предназначен для установки и использования ТОЛЬКО в целях, указанных в настоящем руководстве. Неправильная установка данного изделия может привести к причинению материального ущерба или существенного вреда здоровью людей.
• Установка данного изделия должна производиться только специалистом с достаточной технической квалификацией и базовыми навыками строительства, в полной мере понимающим смысл информации, изложенной в настоящем руководстве.
• Убедитесь в том, что монтажная поверхность может с запасом выдерживать суммарную нагрузку, создаваемую оборудованием и всеми входящими в комплект деталями оснастки и другими компонентами.
• В случае монтажа с креплением к деревянным элементам стенового каркаса следует обеспечить ввертывание крепежных винтов по центру таких элементов. С этой целью настоятельно рекомендуется использование детектора неоднородностей.
• Для безопасного подъема и надлежащего размещения оборудования обязательно обращайтесь за помощью или пользуйтесь грузоподъемным оборудованием.
• Винты следует затягивать плотно, но не перетягивая их. Перетягивание может привести к повреждению крепежных деталей, что значительно ухудшит прочность крепления.
• Данное изделие предназначено для использования только в закрытых помещениях. Использование данного изделия на открытом воздухе может привести к его выходу из строя и причинению вреда здоровью людей.

Гарантийные обязательства

Условия 5-летней ограниченной гарантии

Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 5 лет с момента первоначальной покупки данного изделия при условии его использования в соответствии со всеми применимыми к нему указаниями. В случае проявления каких-либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению.

ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИСКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШЕУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых — исключение или ограничение размера побочных или косвенных убытков. В этих случаях вышеизложенные ограничения или исключения могут на вас не распространяться. Настоящая гарантия предоставляет конкретные юридические права, а набор других прав может быть различным в зависимости от юрисдикции).

ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления.

Внешний вид реальных изделий может несколько отличаться от представленного на фотографиях и иллюстрациях.

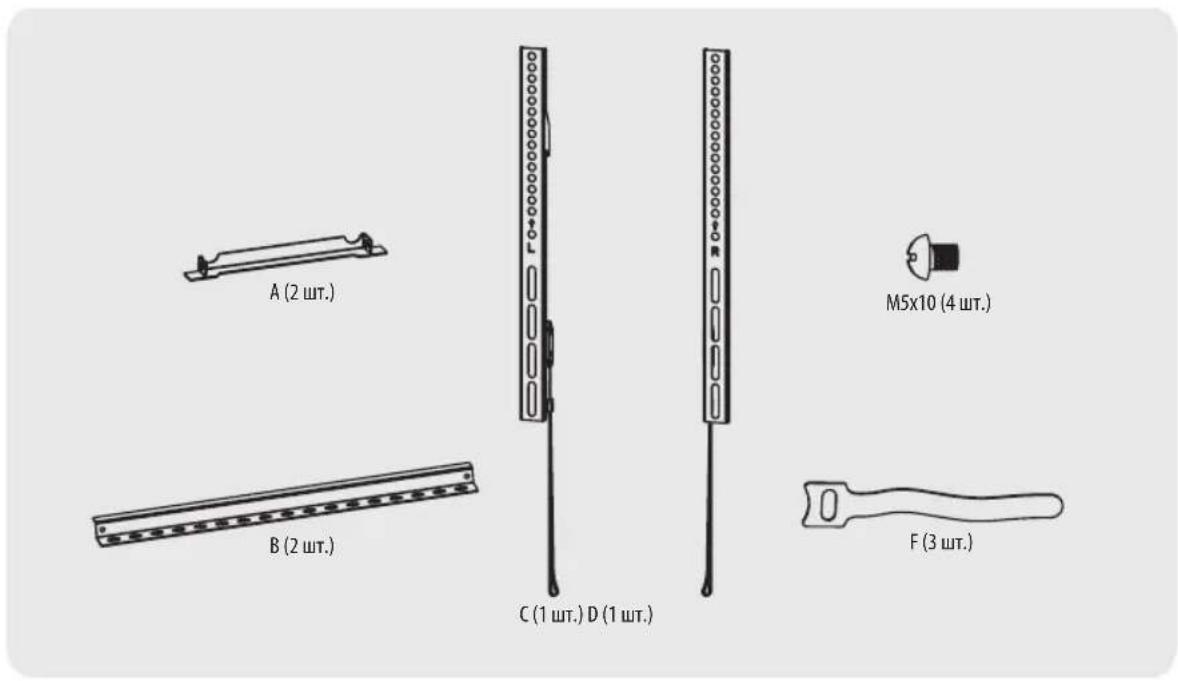

Перечень комплектации

ВНИМАНИЕ! Перед началом установки убедитесь в том, что вами получены все детали согласно перечню комплектации. В случае отсутствия или повреждения каких-либо деталей обратитесь за помощью на страницу triplite.com/support.

A (2 шт.) B (2 шт.) C (1 шт.) D (1 шт.) M5x10 (4 шт.) F (3 шт.)

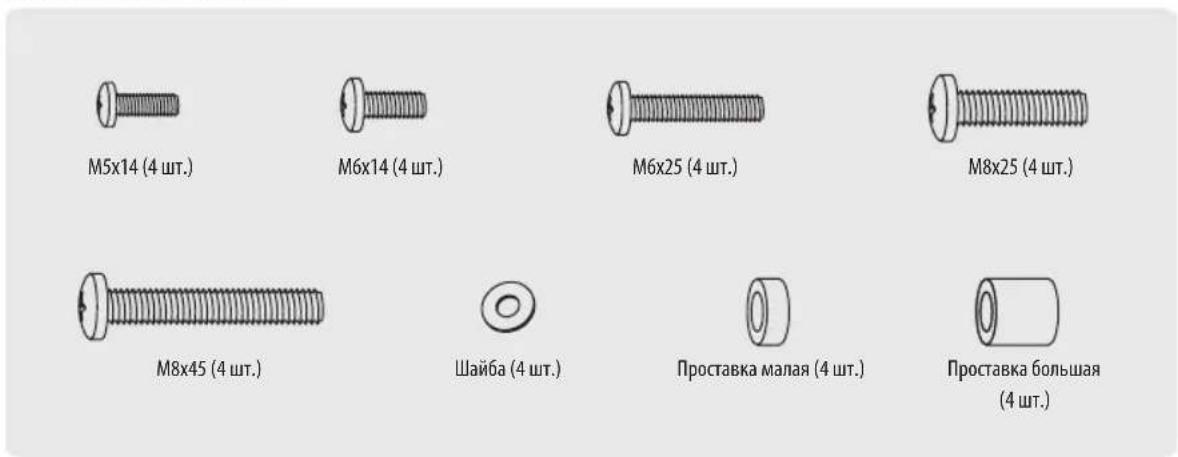

Упаковочный комплект М

M5x14 (4 шт.) M6x14 (4 шт.) M6x25 (4 шт.) M8x25 (4 шт.) M8x45 (4 шт.) Шайба (4 шт.) Проставка малая (4 шт.) Проставка большая (4 шт.)

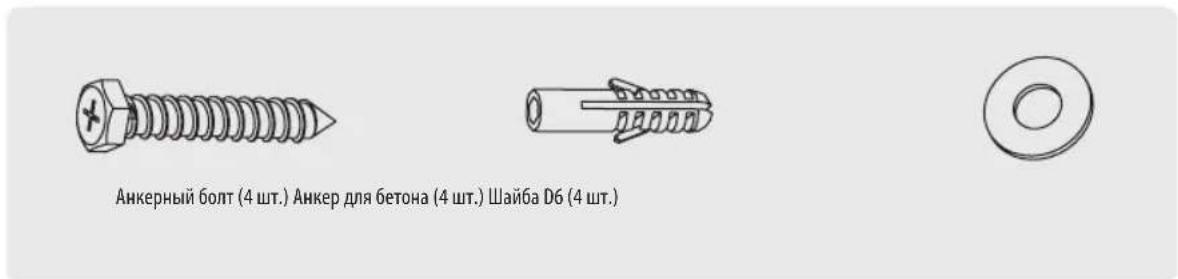

Упаковочный комплект W

Анкерный болт (4 шт.) Анкер для бетона (4 шт.) Шайба D6 (4 шт.)

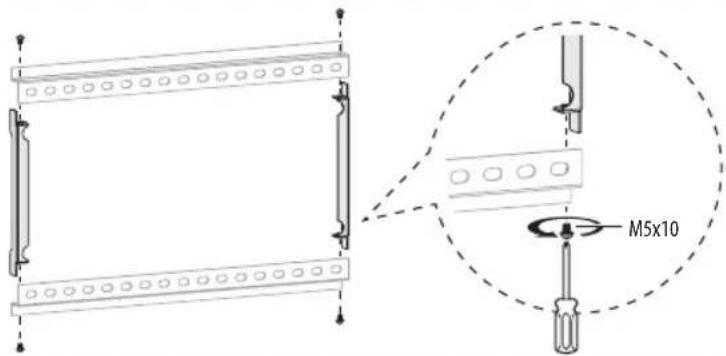

1. Сборка пластины для крепления к стене


M5x10

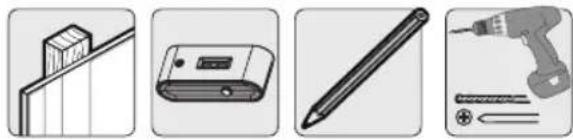

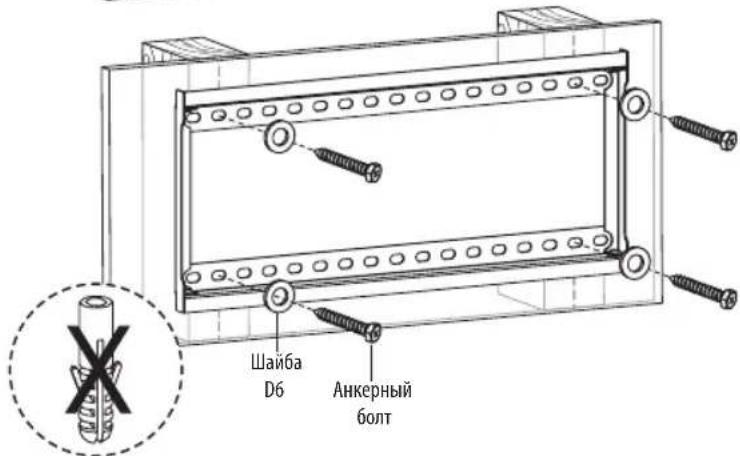

2a. Крепление к стене с деревянным каркасом

Определите и разметьте точное местоположение монтажных отверстий

Шайба D6 Анкерный болт

Высверлите направляющие отверстия

Привинтите собранную крепежную пластину к стене

ВНИМАНИЕ!

• Необходимо обеспечить ввертывание крепежных винтов по центру элементов каркаса. С этой целью настоятельно рекомендуется использование детектора неоднородностей.
• Ответственность за обеспечение подходящей крепежной оснастки для других способов монтажа возлагается на установщика.
• Установщик обязан убедиться в том, что опорная поверхность с запасом выдержит суммарную нагрузку, создаваемую оборудованием и всеми входящими в комплект деталями оснастки и другими компонентами.

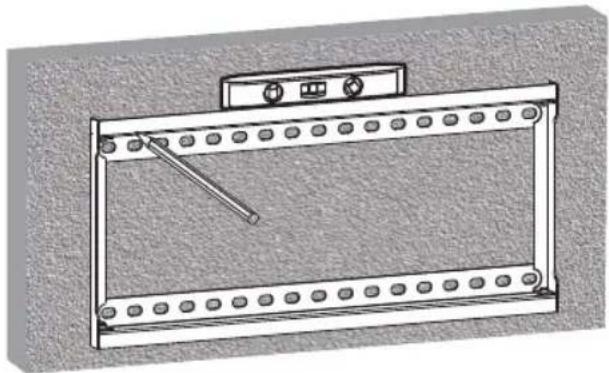

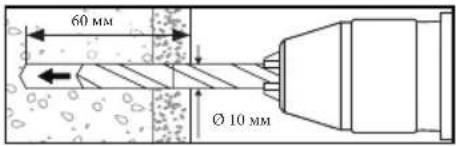

26. Крепление к сплошному кирпичу или бетонному блоку

60 MM Ø 10 MM

точное местоположение монтажных отверстий

Высверлите направляющие отверстия

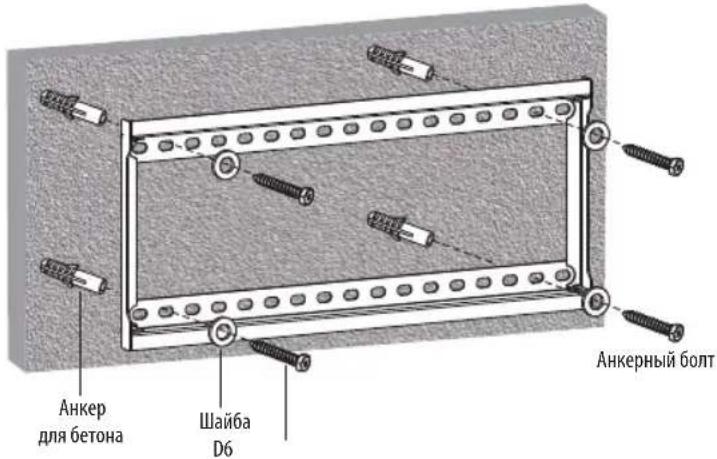

Анкер для бетона Шайба D6 Анкерный болт

Привинтите собранную крепежную пластину к стене

ВНИМАНИЕ!

• При монтаже настенных кронштейнов на бетонный строительный блок (известный также как БСБ или "шлакобетонный блок") убедитесь в том, что фактическая толщина бетона составляет не менее 35 мм с целью обеспечения надлежащей фиксации анкеров для бетона. НЕ ВЫСВЕРЛИВАЙТЕ ОТВЕРСТИЯ В ШВАХ, ЗАПОЛНЕННЫХ СТРОИТЕЛЬНЫМ РАСТВОРОМ! Пластину для настенного крепления в сборе обязательно следует монтировать с помощью поставляемых в комплекте с ней анкеров для бетона, шайб D6 и анкерных болтов в сплошных частях блоков. Сплошные части обычно находятся на расстоянии 25 мм от любого из краев блока к его центру. Во избежание разрушения задней стенки отверстия при попадании сверла в полую часть, для высверливания отверстия рекомендуется использовать электрическую дрель на малой скорости вращения вместо перфоратора.
• Установщик обязан убедиться в том, что опорная поверхность с запасом выдержит суммарную нагрузку, создаваемую оборудованием и всеми входящими в комплект деталями оснастки и другими компонентами.

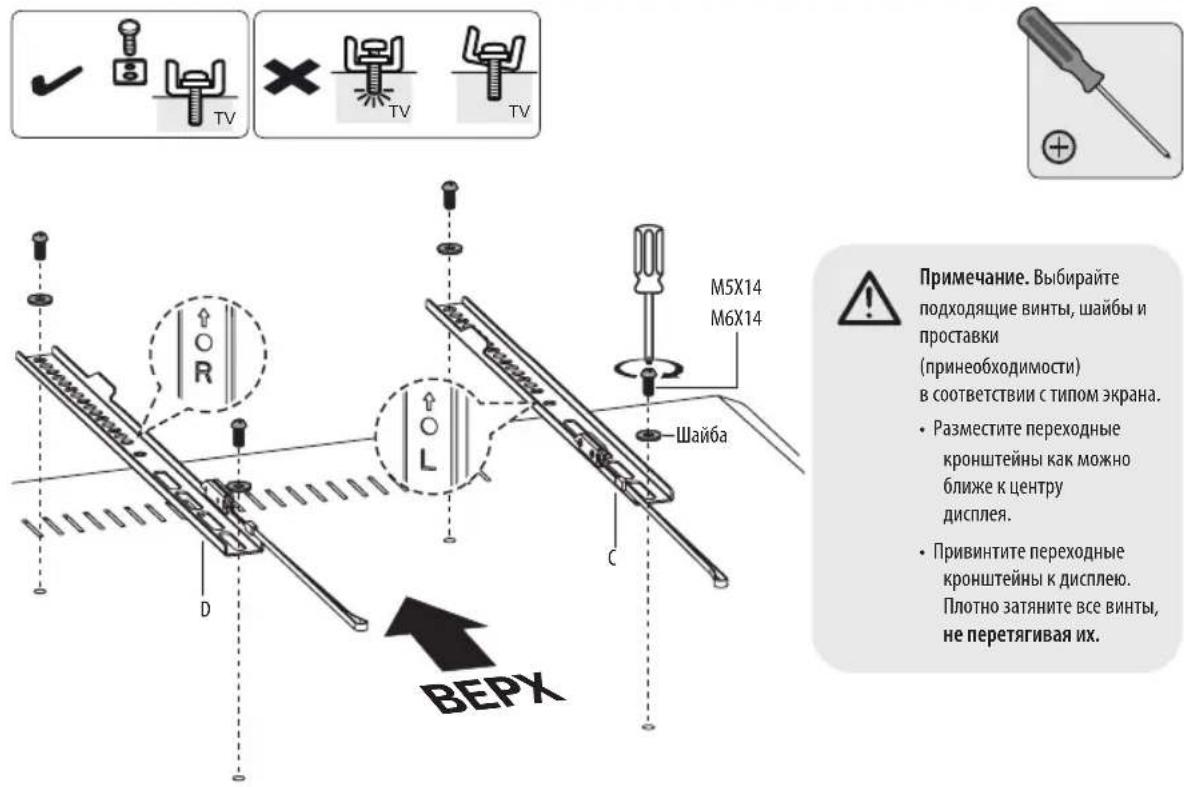

3. Установка переходных кронштейнов

3-1 Для экрана с плоской задней стенкой

✓ TV × TV TV M5X14 M6X14 Шайба D C ВЕРХ Примечание. Выбрайте подходящие винты, шайбы и проставки (принеобходимости) в соответствии с типом экрана. • Разместите переходные кронштейны как можно ближе к центру дисплея. • Привинтите переходные кронштейны к дисплею. Плотно затяните все винты, не перетягивая их.

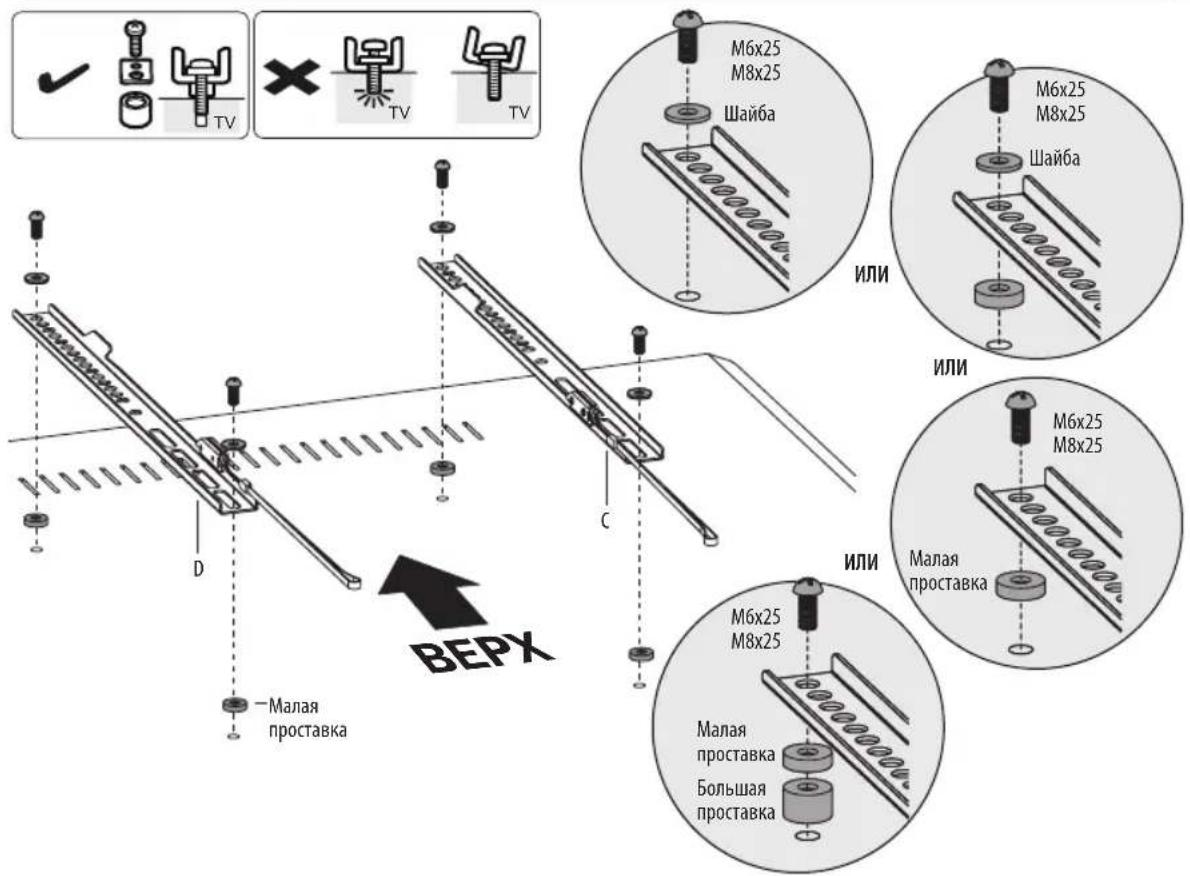

3-2 Для заднего экрана, установленного заподлицо, или для получения доступа к разъемам аудио-/видеовхода

M6x25 M8x25 Шайба ИЛИ M6x25 M8x25 Шайба ИЛИ M6x25 M8x25 Малая проставка Большая проставка -Малая проставка D C ВЕРХ

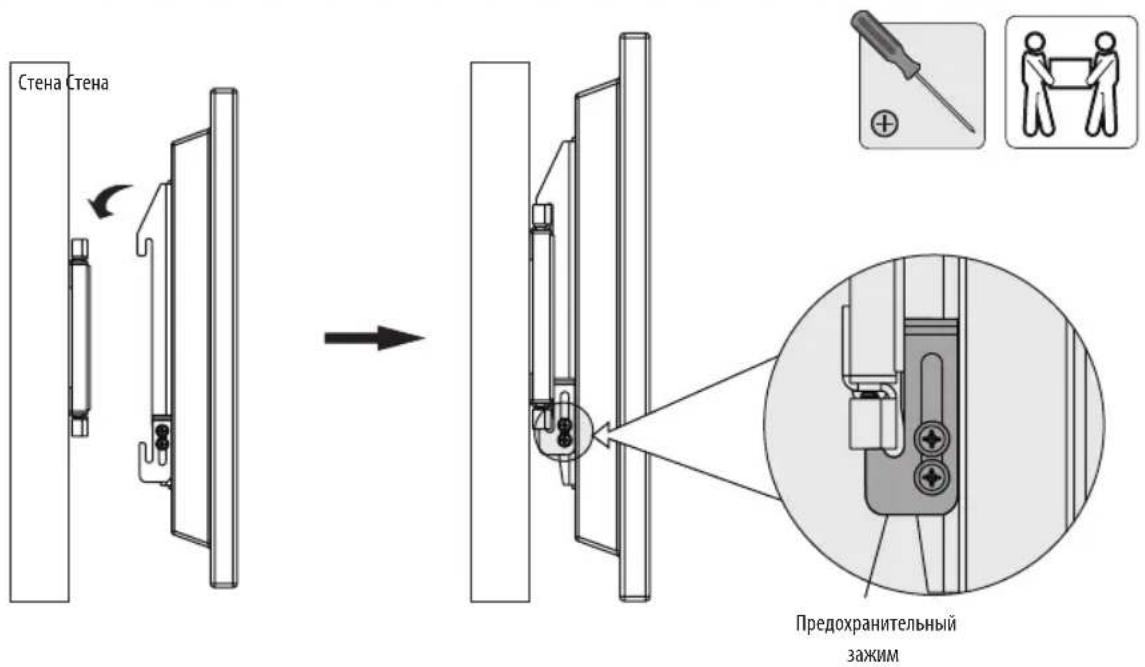

1. Навесьте дисплей на пластину для крепления к стене


Стена Стена Предохранительный зажим

• Обратившись за помощью или воспользовавшись механическим подъемным оборудованием, зацепите дисплей с прикрепленными к нему переходными кронштейнами за верхний край установленной пластины для крепления к стене.
• Поднимите предохранительные зажимы в нижней части переходных кронштейнов и затяните два винта для фиксации каждого кронштейна на крепежной пластине.

Техническое обслуживание

• Регулярно (не реже, чем раз в три месяца) проверяйте надежность крепления кронштейна и безопасность его использования.
  • В случае возникновения каких-либо вопросов посетите страницу triplite.com/support.
