Tipo de producto	Soporte mural fijo para pantalla plana
Modelo	DWF2670X
Marca	Tripp Lite
Compatibilidad VESA	100x100 a 600x400 mm (estimación)
Capacidad de carga máxima	45 kg (estimación)
Material	Acero
Color	Negro
Dimensiones de la placa mural	50 x 25 cm (estimación)
Peso del soporte	2,5 kg (estimación)
Tipo de instalación	En montantes de madera u hormigón/ladrillo
Tipo de montaje	Fijo (no inclinable)
Contenido del embalaje	Placa mural, soportes adaptadores, tornillos, espaciadores, anclajes, herrajes
Uso	Solo interior
Garantía	5 años
Mantenimiento recomendado	Verificar cada 3 meses
Función de seguridad	Brida de seguridad para bloqueo de la pantalla

Preguntas frecuentes - DWF2670X Tripp Lite

¿Cómo instalar el soporte mural en montantes de madera?

Use un detector de montantes para encontrar el centro de los montantes. Marque las ubicaciones de los agujeros, taladre agujeros piloto, luego atornille la placa mural ensamblada con los pernos de anclaje y las arandelas D6 suministrados. Asegúrese de que los tornillos estén anclados en el centro de los montantes.

¿Cómo instalar el soporte en una pared de ladrillo u hormigón?

Marque los agujeros de montaje, taladre agujeros de 10 mm de diámetro a una profundidad de 60 mm. Inserte los anclajes de hormigón, luego atornille la placa mural con los pernos de anclaje y las arandelas D6. No perfore en las juntas de mortero. El grosor del hormigón debe ser de al menos 35 mm.

¿Qué herramientas se necesitan para la instalación?

Necesitará un taladro eléctrico, un detector de montantes, un nivel de burbuja, llaves o destornilladores adecuados para los tornillos suministrados, y posiblemente un martillo perforador para hormigón. Se recomienda un asistente o equipo de elevación.

¿Puedo instalar este soporte solo?

Se recomienda encarecidamente contar con un asistente o utilizar un equipo de elevación mecánica para levantar y colocar la pantalla. La instalación del soporte mural puede realizarse solo si tiene experiencia, pero la suspensión de la pantalla requiere ayuda.

¿Cómo fijar los soportes adaptadores a la pantalla?

Para una pantalla con parte posterior plana, use los tornillos M5x14 o M6x14 con las arandelas suministradas. Coloque los soportes adaptadores cerca del centro de la pantalla y atorníllelos firmemente sin apretar demasiado. Para una parte posterior empotrada, use los espaciadores adecuados.

¿Qué hacer si mi pantalla tiene una parte posterior empotrada o si necesito acceder a las entradas A/V?

Use los espaciadores pequeños o grandes suministrados con los tornillos M6x25 o M8x25 para separar los soportes adaptadores de la parte posterior de la pantalla. Esto permite liberar el acceso a los conectores.

¿Cómo asegurar la pantalla una vez colgada en la placa mural?

Después de colgar la pantalla, empuje los anillos de seguridad ubicados en la parte inferior de los soportes adaptadores hacia arriba y apriete los dos tornillos para bloquear cada soporte a la placa mural. Esto evita cualquier desprendimiento accidental.

¿Con qué frecuencia debo revisar el soporte mural?

Se recomienda revisar a intervalos regulares, al menos cada tres meses, que el soporte esté en buen estado y que todas las fijaciones estén bien apretadas. En caso de duda, comuníquese con el soporte técnico.

¿Cuáles son las precauciones de seguridad importantes?

Lea completamente el manual antes de la instalación. Asegúrese de que la superficie de montaje pueda soportar la carga combinada de la pantalla y el soporte. No apriete demasiado los tornillos. Utilice el producto solo en interiores. Use equipos de protección si es necesario.

¿Qué hacer si faltan piezas o están defectuosas?

Consulte la lista de verificación de componentes en el manual. Si falta una pieza o está defectuosa, visite el sitio tripplite.com/support para obtener ayuda y solicitar un reemplazo bajo garantía.

MANUAL DE USUARIO DWF2670X Tripp Lite

Manual del Propietario

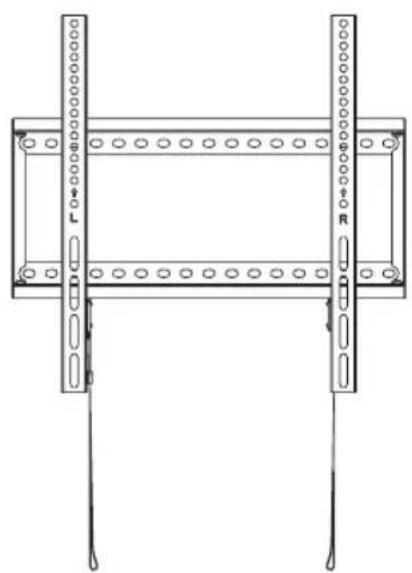

Soporte de Pared Fijo para Pantalla Plana

MODELO: DWF2670X

PRECAUCIÓN: NO EXCEDA LA CAPACIDAD DE CARGA MÁXIMA INDICADA. ¡PUEDEN OCURRIR LESIONES SEVERAS O DAÑOS A LA PROPIEDAD!

Copyright © 2021 Tripp Lite. Todos los derechos reservados.

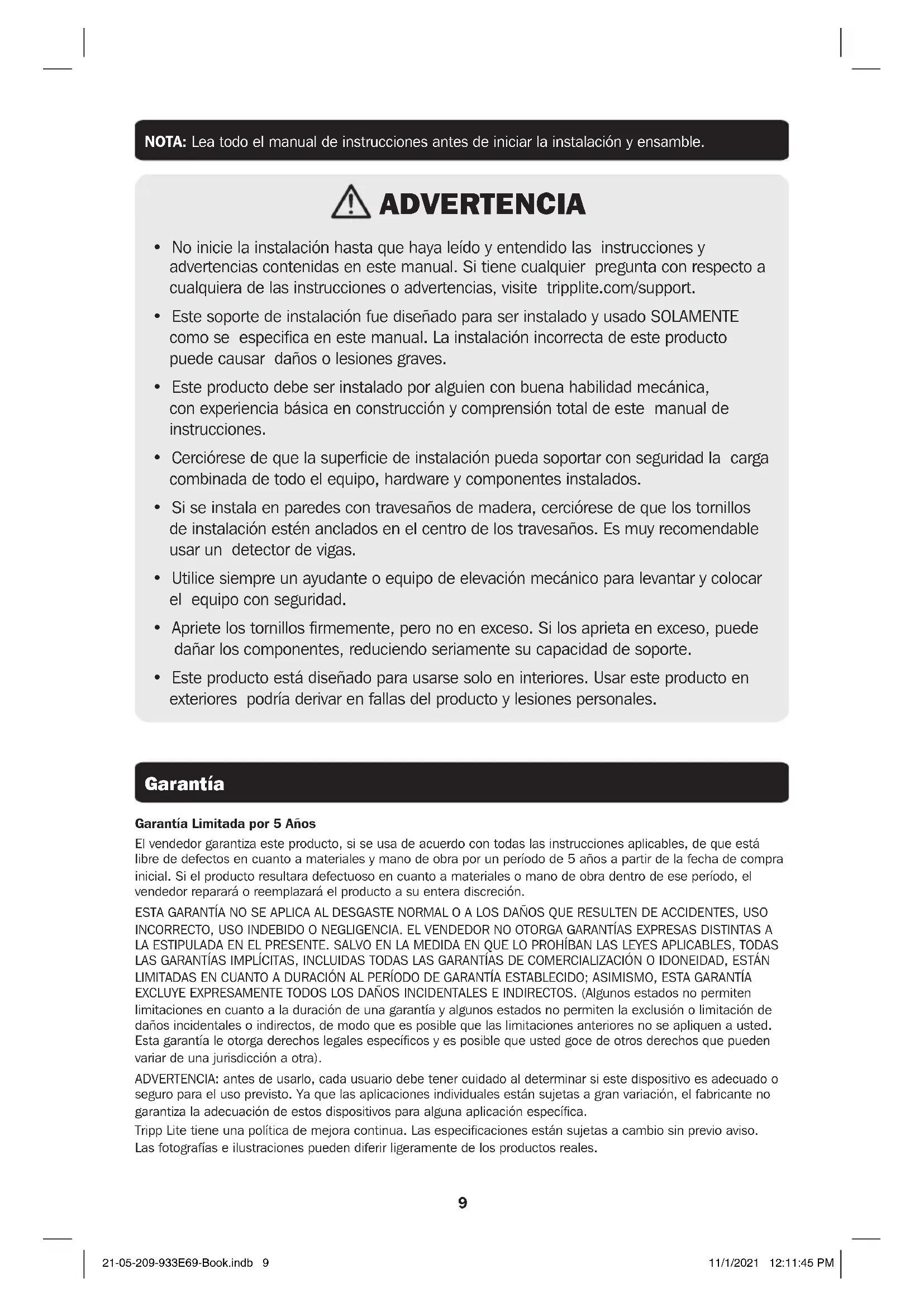

ADVERTENCIA

• No inicie la instalación hasta que haya leído y entendido las instrucciones y advertencias contenidas en este manual. Si tiene cualquier pregunta con respecto a cualquiera de las instrucciones o advertencias, visite tripplite.com/support.
• Este soporte de instalación fue diseñado para ser instalado y usado SOLAMENTE como se especifica en este manual. La instalación incorrecta de este producto puede causar daños o lesiones graves.
• Este producto debe ser instalado por alguien con buena habilidad mecánica, con experiencia básica en construcción y comprensión total de este manual de instrucciones.
• Cerciórese de que la superficie de instalación pueda soportar con seguridad la carga combinada de todo el equipo, hardware y componentes instalados.
• Si se instala en paredes con travesaños de madera, cerciórese de que los tornillos de instalación estén anclados en el centro de los travesaños. Es muy recomendable usar un detector de vigas.
• Utilice siempre un ayudante o equipo de elevación mecánico para levantar y colocar el equipo con seguridad.
• Apriete los tornillos firmemente, pero no en exceso. Si los aprieta en exceso, puede dañar los componentes, reduciendo seriamente su capacidad de soporte.
• Este producto está diseñado para usarse solo en interiores. Usar este producto en exteriores podría derivar en fallas del producto y lesiones personales.

Garantía

Garantía Limitada por 5 Años

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en cuanto a materiales y mano de obra por un período de 5 años a partir de la fecha de compra inicial. Si el producto resultara defectuoso en cuanto a materiales o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción.

ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN CUANTO A DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten limitaciones en cuanto a la duración de una garantía y algunos estados no permiten la exclusión o limitación de daños incidentales o indirectos, de modo que es posible que las limitaciones anteriores no se apliquen a usted. Esta garantía le otorga derechos legales específicos y es posible que usted goce de otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.

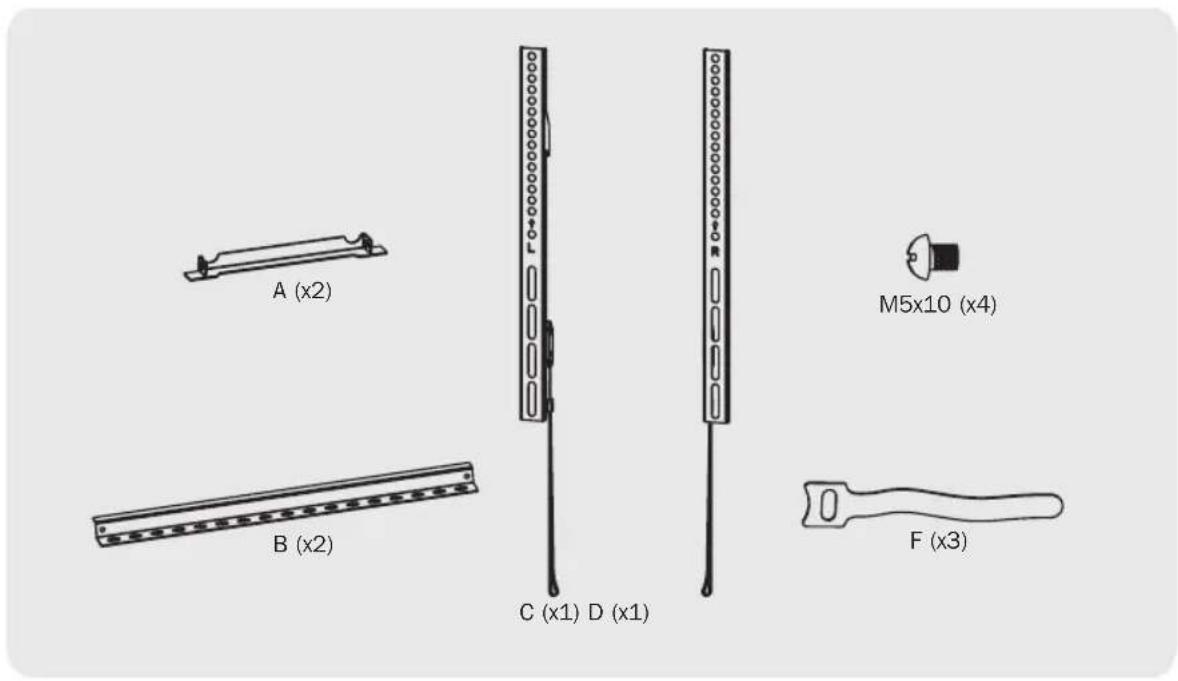

Accesorios y Partes Incluidas en el Empaque

IMPORTANTE: Asegúrese de haber recibido todas las partes de acuerdo a la lista de comprobación de componentes antes de instalar. Si faltase alguna parte o estuviese dañada, visite tripplite.com/support para solicitar servicio.

A (x2) B (x2) C (x1) D (x1) M5x10 (x4) F (x3)

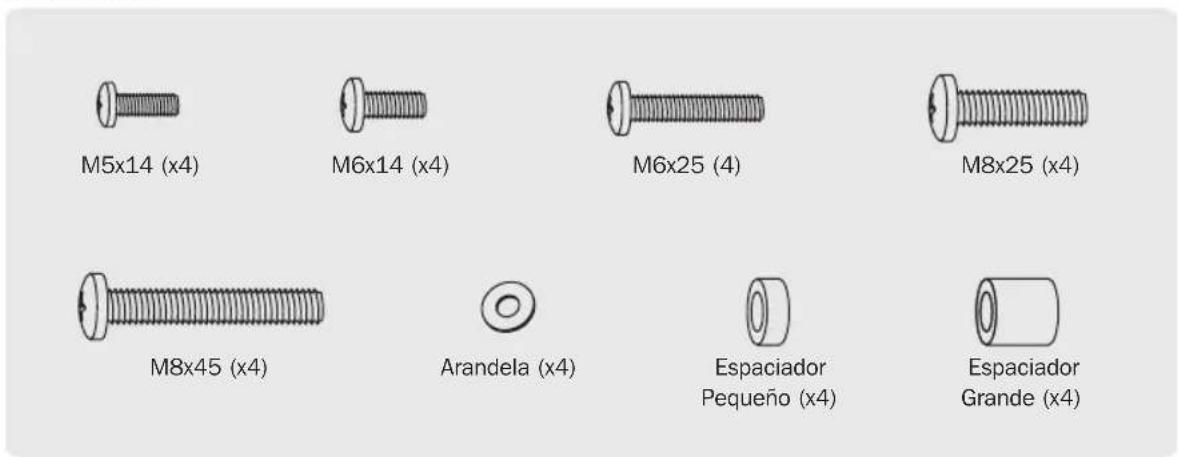

Paquete M

M5x14 (x4) M6x14 (x4) M6x25 (4) M8x25 (x4) M8x45 (x4) Arandela (x4) Espaciador Pequeño (x4) Espaciador Grande (x4)

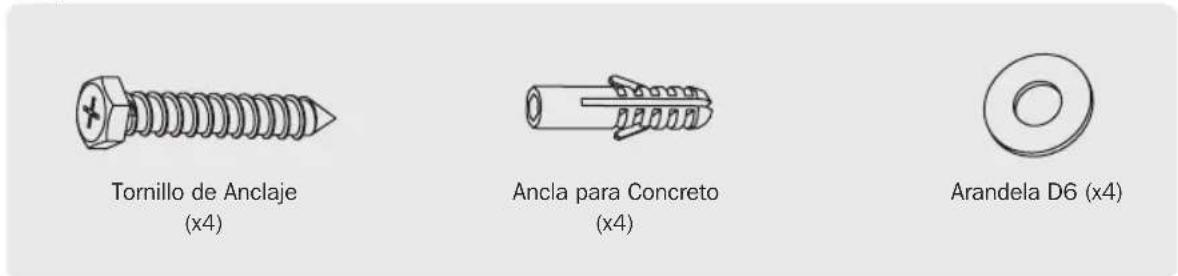

Paquete W

Tornillo de Anclaje (x4) Ancla para Concreto (x4) Arandela D6 (x4)

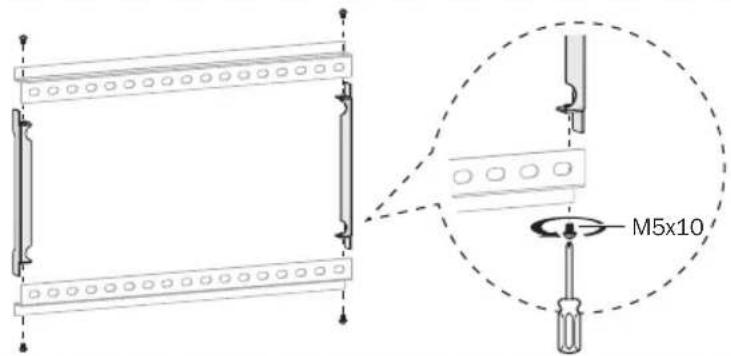

1. Ensamble la Placa de Pared


M5x10

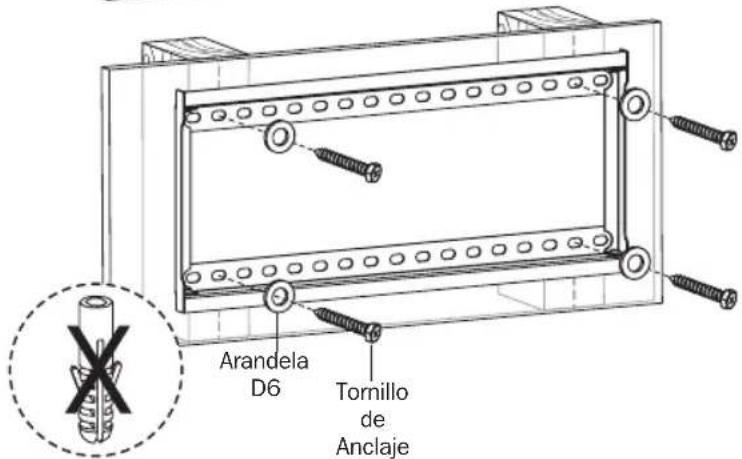

2a. Instalación en Pared con Entramado de Madera

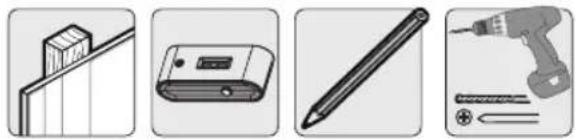

Encuentre y marque la posición exacta de los orificios de instalación

Arandela D6 Tomillo de Anclaje

Perfore los orificios piloto

Atornille la placa de pared ensamblada a la pared

ADVERTENCIA

• Cerciórese que los tornillos de instalación estén anclados en el centro de los travesaños. Es muy recomendable usar un detector de travesaños.
• Los instaladores son responsables de proporcionar los accesorios para otros tipos de soluciones de instalación.
• Los instaladores deben verificar que la superficie de apoyo soporte con seguridad la carga combinada de todo el hardware y componentes instalados.

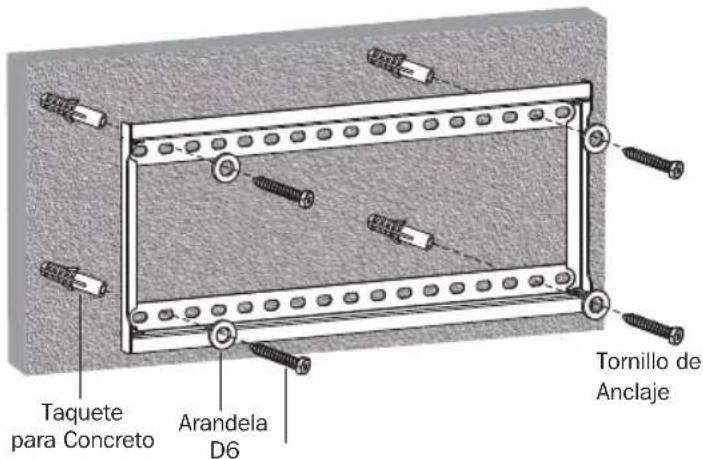

2b. Instalación sobre Ladrillos Sólidos y Bloques de Concreto

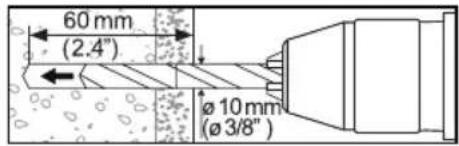

60 mm (2.4") Ø 10 mm (Ø 3/8")

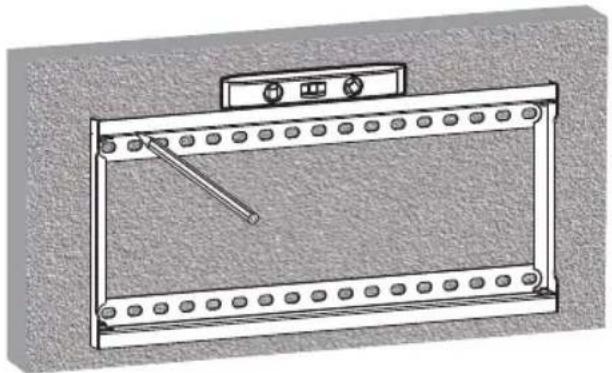

Marque la posición exacta de los orificios de instalación

Perfore los orificios piloto

Taquete para Concreto Arandela D6 Tornillo de Anclaje

Atornille la placa de pared ensamblada a la pared

ADVERTENCIA

• Al instalar soportes de pared en una unidad de mampostería de concreto (conocida también como CMU o bloques de concreto), verifique que el espesor real del concreto sea de al menos 35 mm [1 3/8"] a fin de sujetar los taquetes para concreto. ¡NO TALADRE EN LAS UNIONES DE ARGAMASA! Asegúrese de instalar la placa de pared ensamblada con los taquetes para concreto, arandelas D6 y tornillos de anclaje incluidos en las secciones sólidas de los bloques. Las secciones sólidas pueden encontrarse generalmente a 254 mm [1"] hacia el centro del bloque en cada extremo. Se sugiere utilizar un taladro eléctrico a baja velocidad para barrenar el orificio en vez de un rotomartillo para evitar rotura de la parte posterior del orificio al entrar en una sección hueca.
• Los instaladores deben verificar que la superficie de apoyo soporte con seguridad la carga combinada de todo el hardware y componentes instalados.

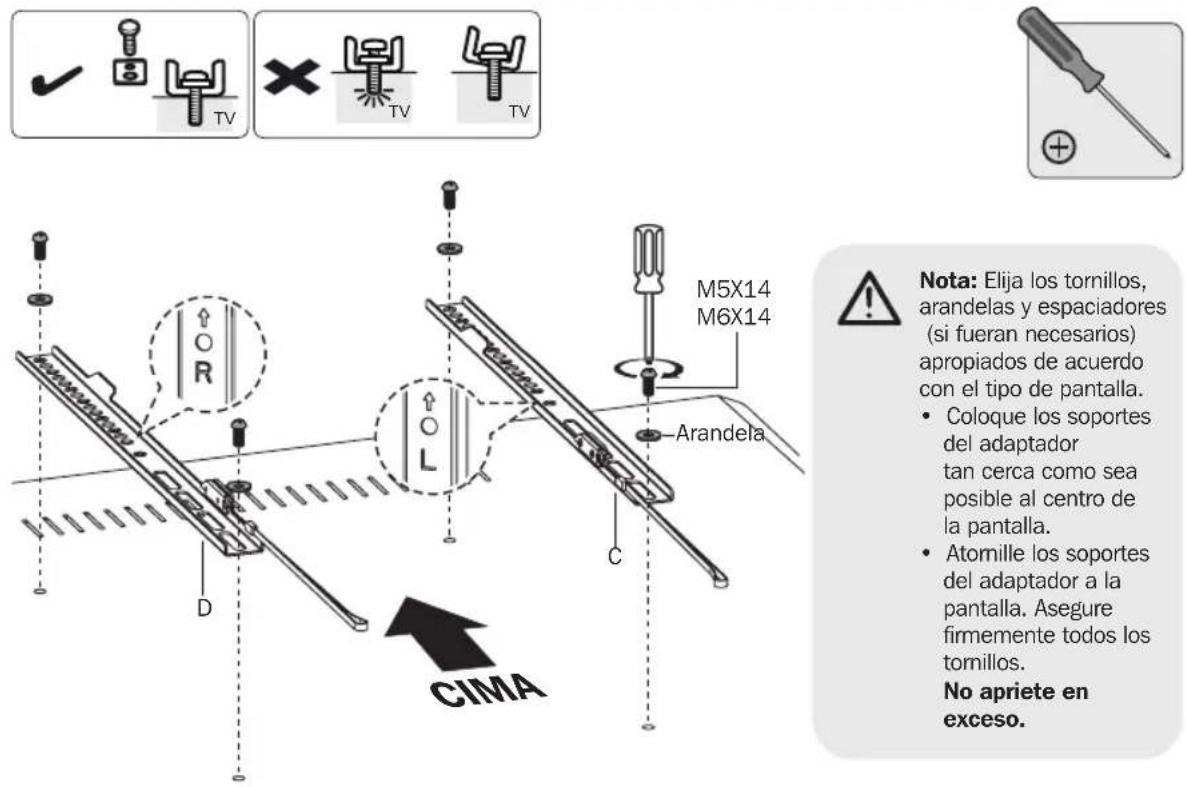

3. Instale los Soportes del Adaptador

3-1 Para Pantalla con Respaldo Plano

CIMA D OR L C M5X14 M6X14 Arandela Nota: Elija los tornillos, arandelas y espaciadores (si fueran necesarios) apropiados de acuerdo con el tipo de pantalla. Coloque los soportes del adaptador tan cerca como sea posible al centro de la pantalla. Atomille los soportes del adaptador a la pantalla. Asegure firmemente todos los tornillos. No apriete en exceso.

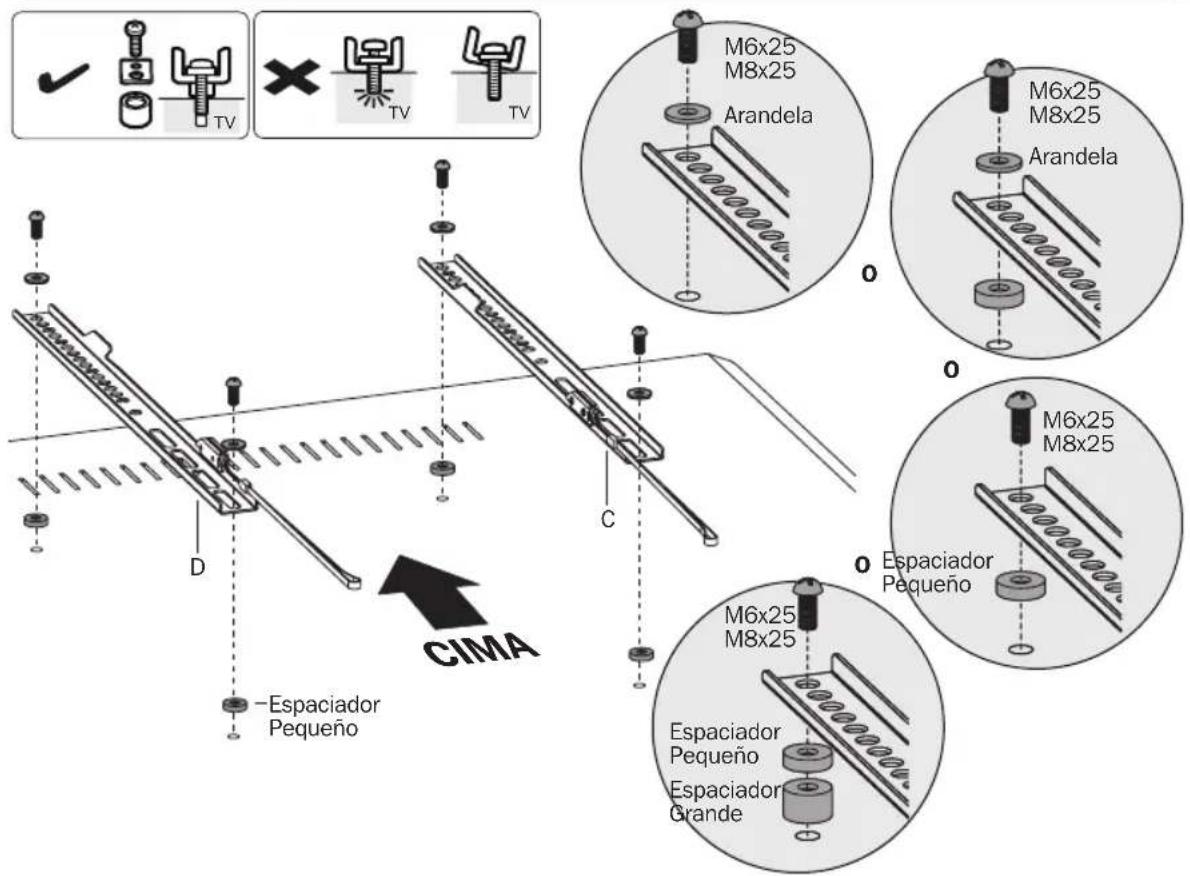

3-2 Para Pantalla con Parte Posterior Cóncava o para Acceder a Entradas de A/V

CIMA -Espaciador Pequeño M6x25 M8x25 Arandela M6x25 M8x25 Arandela O O O Espaciador Pequeño M6x25 M8x25 Espaciador Pequeño Espaciador Grande

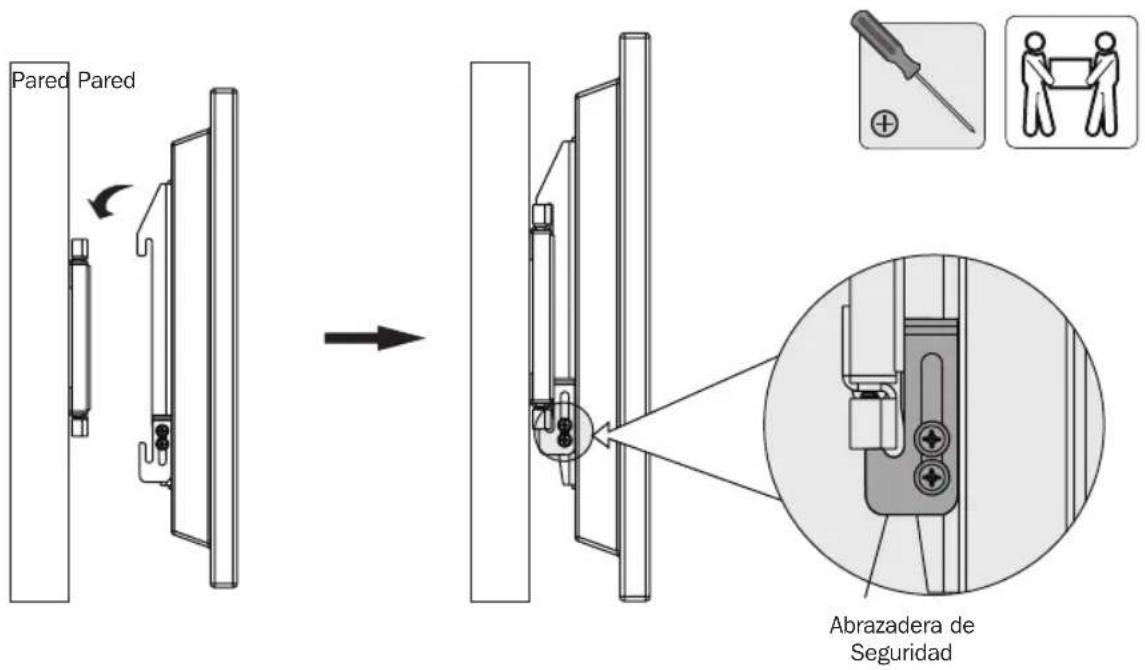

4. Cuelgue la Pantalla en la Placa de Pared

Pared Pared Abrazadera de Seguridad

• Con ayuda de otra persona o de un equipo de elevación mecánico, cuelgue la pantalla con los soportes del adaptador colocados sobre la parte superior de la placa de pared instalada.
• Empuje hacia arriba las abrazaderas de seguridad en la parte inferior de los soportes adaptadores y apriete los dos tornillos para asegurar cada soporte a la placa de pared.

Mantenimiento

• Compruebe a intervalos regulares (al menos trimestralmente) que el soporte esté bien instalado y sea seguro para usarse.
• Si tiene alguna pregunta, visite por favor tripplite.com/support.

TRIPP·LITE

1111 W. 35th Street, Chicago, IL 60609, EE. UU. • tripplite.com/support

21-05-209 • 93-3E69_RevA
