Tipo de producto	Soporte de visualización digital portátil (carro móvil)
Marca	Tripp Lite
Modelo	DMPDS5570S
Compatibilidad de pantalla	Pantallas de 139,7 a 177,8 cm (55 a 70 pulgadas)
Normas VESA soportadas	200x200, 300x200, 300x300, 400x200, 400x300, 400x400, 600x400
Garantía	Garantía limitada de 5 años
Uso	Solo interior
Seguridad	Dispositivo anticaída (cable de acero), abrazaderas de seguridad para cables
Ensamblaje	Requerido, por una persona con habilidades mecánicas
Mantenimiento	Verificar cada 3 meses la seguridad y estabilidad
Contenido del paquete	Soporte, soportes de fijación, abrazaderas para cables, cable anticaída, ferretería
País de origen	Estados Unidos (oficina central en Chicago, IL)

Preguntas frecuentes - DMPDS5570S Tripp Lite

¿Cuál es la capacidad máxima de peso de este soporte?

El manual indica no exceder la capacidad de peso máxima indicada, pero el valor exacto no se menciona en las instrucciones. Comuníquese con el soporte de Tripp Lite para obtener esta información.

¿Qué tipos de pantallas son compatibles con el DMPDS5570S?

Este soporte está diseñado para pantallas de 55 a 70 pulgadas (139,7 a 177,8 cm) con orificios VESA que van de 200x200 a 600x400 mm.

¿Se puede usar este soporte en exteriores?

No, este producto está diseñado solo para uso en interiores. El uso en exteriores podría provocar fallas y lesiones.

¿Es difícil el ensamblaje?

Se recomienda el ensamblaje para una persona con buenas habilidades mecánicas. Es importante leer el manual completo antes de comenzar y pedir ayuda para levantar la pantalla.

¿Cómo asegurar la pantalla para evitar que se vuelque?

El soporte incluye un cable de acero anticaída. Debe instalarse correctamente para evitar que la pantalla se vuelque.

¿Cuál es la garantía de este producto?

Tripp Lite ofrece una garantía limitada de 5 años contra defectos de materiales y fabricación, a partir de la fecha de compra.

¿Puedo usar pantallas de diferentes marcas?

Sí, siempre que la pantalla cumpla con los tamaños y normas VESA indicados, es compatible.

¿Se requiere mantenimiento regular?

Sí, se recomienda verificar cada 3 meses que la pantalla esté bien fijada y que el soporte esté en buen estado.

¿Dónde puedo encontrar piezas de repuesto?

En caso de piezas faltantes o defectuosas, visite el sitio tripplite.com/support para obtener ayuda.

¿Este soporte se entrega con un cable HDMI?

No, este soporte solo contiene los elementos mecánicos. No se incluye ningún cable de audio/video.

MANUAL DE USUARIO DMPDS5570S Tripp Lite

Manual del Propietario

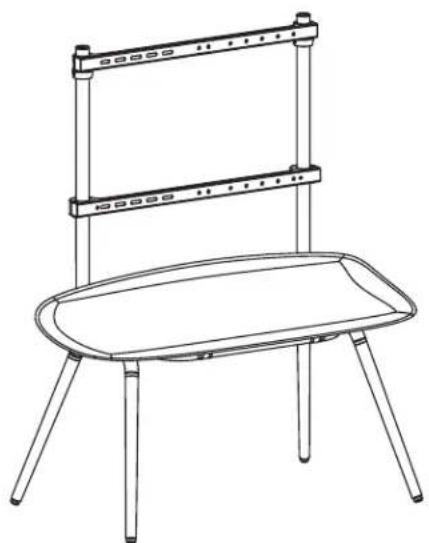

Soporte Portátil para Senalización Digital para Pantallas de 55" a 70"

Modelo: DMPDS5570S

PRECAUCION: NO EXCEDA LA CAPACIDAD DE CARGA MAXIMA INDICADA. IPUEDEN OCURRIR LESIONES SEVERAS O DANOS A LA PROPIEDAD!

200x200/300x200
300x300/400x200
400x300/400x400
600x400

40 kg [88 lb]
40 kg) CLASIFICADO

English 1 • Français 23 • Pycckn 34 • Deutsch 45

1111 W. 35th Street, Chicago, IL 60609, EE. UU. tripplite.com/support

Copyright © 2021 Tripp Lite. Todos los derechos reservados.

Instrucciones de Seguidad

Note: Lea todo el manual de instrucciones antes de起初ar la instalacion y ensamble.

ADVERTENCIA

• No inicia la instalacion hasta que haya leido y entendido las instrucciones y advertencias contentsas en este manual. Si tieneequalquierpregunta con respectoa qualquiera de las instrucciones o advertencias,visite tripblite.com/support.
• Este soporte fue dibnado para ser instalado y aplicado SOLAMENTE como se especifica en este manual. La instalacion incorrecta de este producto可以使 caesar daos o lesiones severas.
• Este produit de ser instalado únicamente por以及其他 que posea competencia mecánica adequada, experiencia bxisica en construccion y total comprension de este manual de instrucciones.
• Cercórese que la superficie de instalación pueda soportar con seguridad la energia combinada de todo el equipo, hardware y componentes instalados.
• Utilice sempre un幫助 o equipo de elevacion mecancico para levantar y colocar el equipo con seguidad.
• Apriete los tornillos firmamente pero no en excesso. Al aplar excesivamente los tornillos pueda darar los componentes, reduciendo sustancialmente su capacité de soporte.
• Este produit estáaxyeado parausarse solo en interiores.Usareste producto enexteriores podria derivar enfallas del producto y lesiones personales.

Garantía

Garantía Limitada por 5 Años

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en cuando a materiales y mano de obr por un periodo de 5 anos a partir de la fecha de comprn inicial. Si el producto resulta defectuoso en quando a materiales o mano de obr dentro de es pido, el vendedor reparar o reemplazar el producto a su entera disrecion.

ESTA GARANTIA NO SE APLICADA AL DESGASTE NORMAL O A LOS DANOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGARGARNTIAS EXPRESAS DISTINLAS A LA ESTIPULADA EN EL PRESENTE.SALVO EN LA MEDIDA EN QUE LO PROHIBAN LAS LEYES APLICABLES, TODAS LAS GARANTIAS IMPLICITAS, INCLUDEAS TODAS LAS GARANTIAS DE COMERCIALIZATION O IDONEIDAD, ESTAN LIMITADAS EN CUANTO A DURATIO N AL PERIODO DE GARANTIA ESTABLECIDO; ASIMISMO, ESTA GARANTIA EXCLIYE EXPRESAMENTE TODOS LOS DANOS INCIDENTALES EINDIRECTOS.Algunos estados no permiten limitaciones en cuando a la duracion de una garantia y algunos estados no permiten la exclusion o limitacion de danos incidentales o indirectos, de modo que es posible que laslimitations anterioles no se aplicen a usted. esta garantia le otorga direchos legales espécificos y es possible que usted goce de otheros direchos que pueen variar de una jurisidencia o另一).

ADVERTENCIA: antes de uso, cada 用户 de ser cuidado al determinar si este dispositivo es adequado o seguro para el uso previsto. Ya que las aplicaciones individuales estan susetas a gran variacion, el fabricante no garantiza la adequacion de these dispositivos para una aplicacion espefica.

Tripp Liteieneuna politica de mejora continua.Las especificaciones estan susetas a carrbo sin previo aviso.Las fotografias e ilustraciones可以更好 ligeramente de los productos reales.

Accesorios y Partes Incluidas en el Empaque

IMPORTANTE: Antes de proceder a instalar, asegúrese de haber recibido todas las partes de acuerdo con la lista de comprobación de componentes. Si faltase una parte o estuviese dañada, visite tripplite.com/support para solicitar servicios.

A
(x1)

B
(x1)

C
(x2)

D
(x4)

E
(x1)

F
(x1)

G
(x4)

Paquete W

H
(x8)

0
(x4)

J
(x4)

K
(x1) 4mm

Paquete P

P-A
(x1)

P-B
(x2)

P-C
(x2)

P-D
(x1) 2mm

P-E
(x4)

P-F
(x4)

P-G
(x2)

Paquete M

M-A
M5x14
(x4)

M-B
M6x14
(x4)

M-C
M6x30
(x4)

M-D
M8x30
(x4)

M-E
M8x50
(x4)

M-F
(x4)

M-G
(x8)

M-H
(x8)

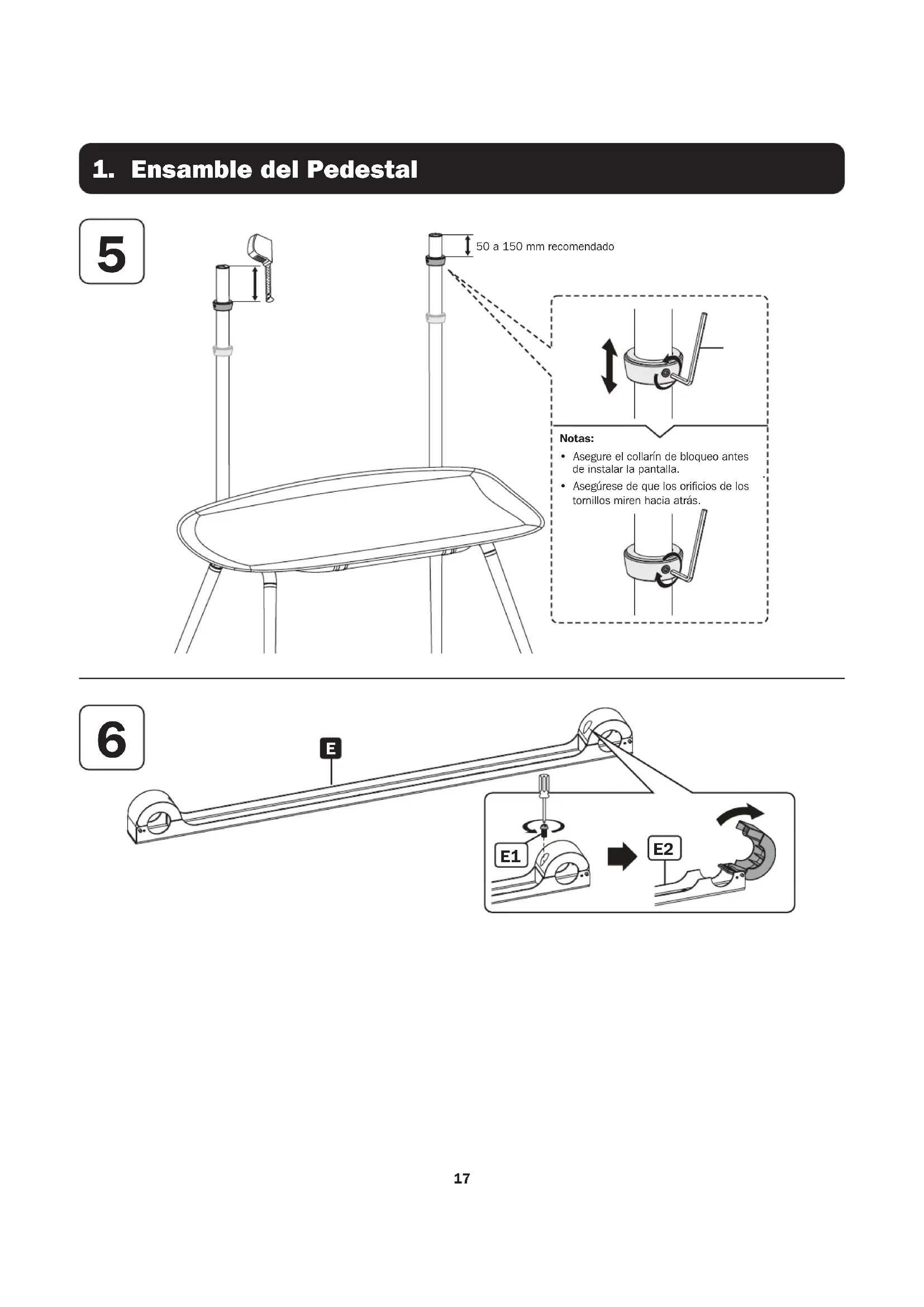

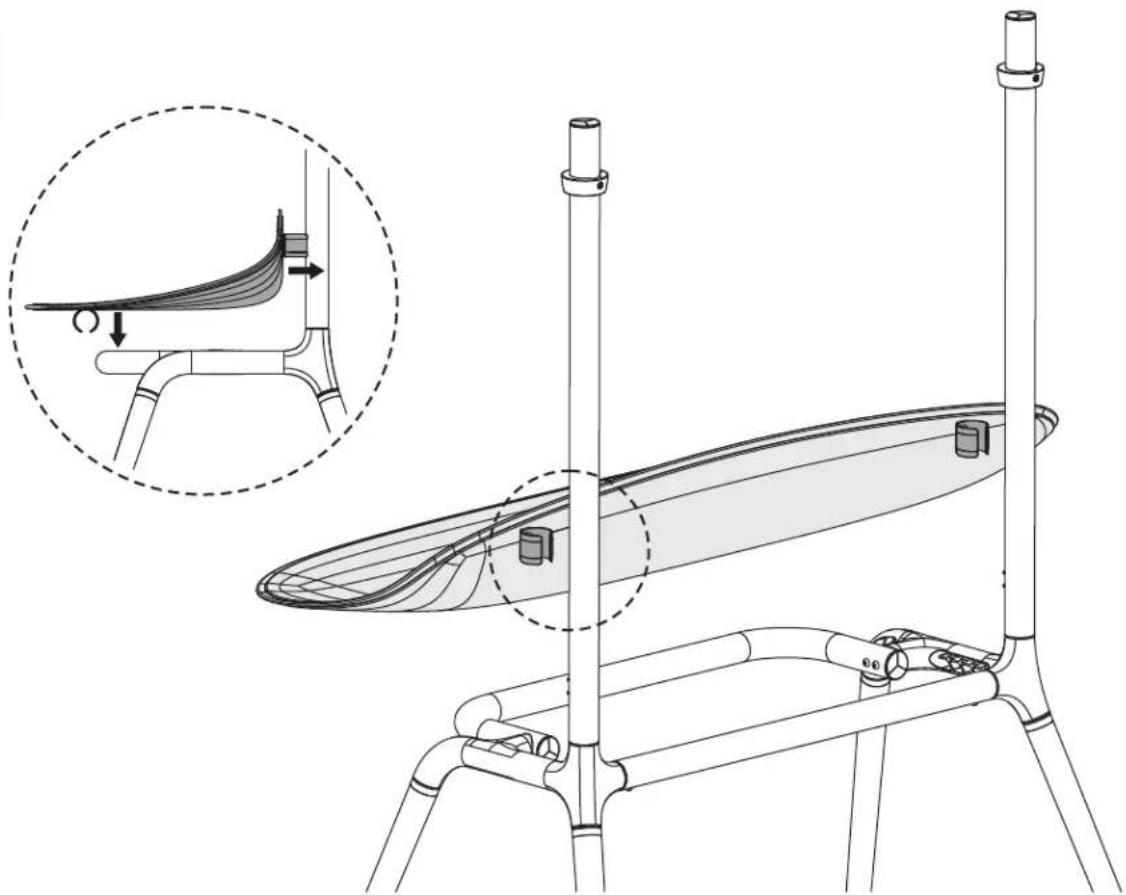

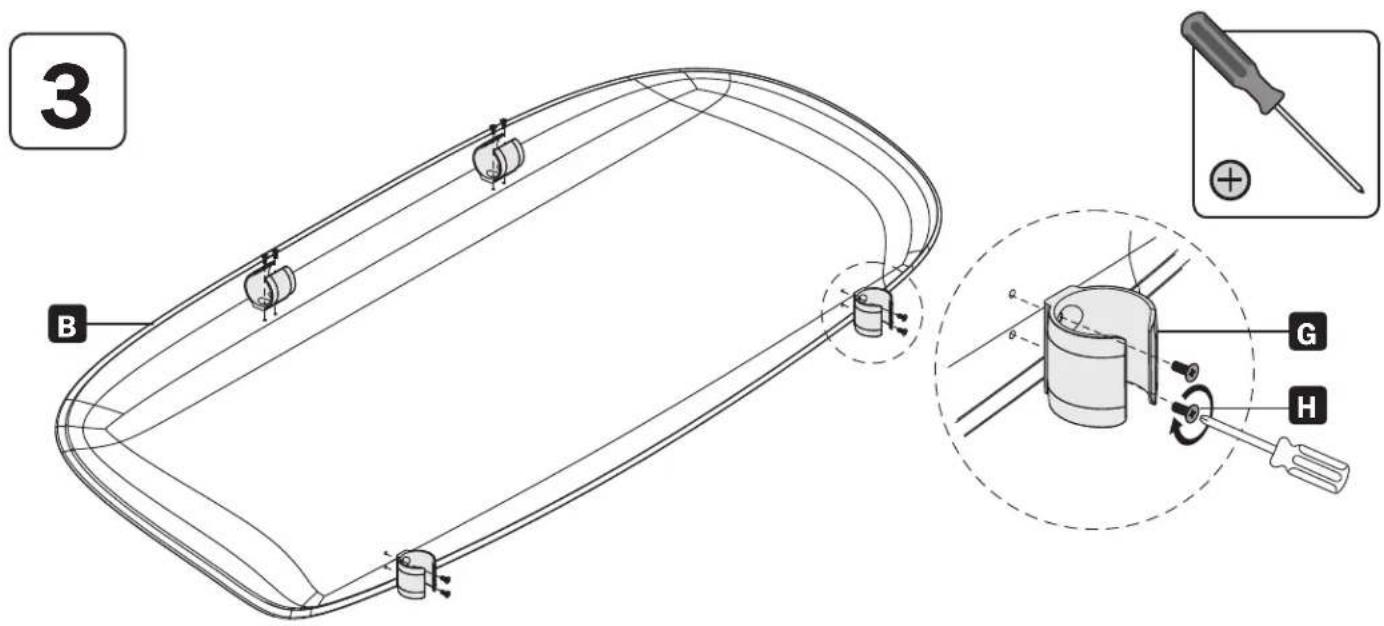

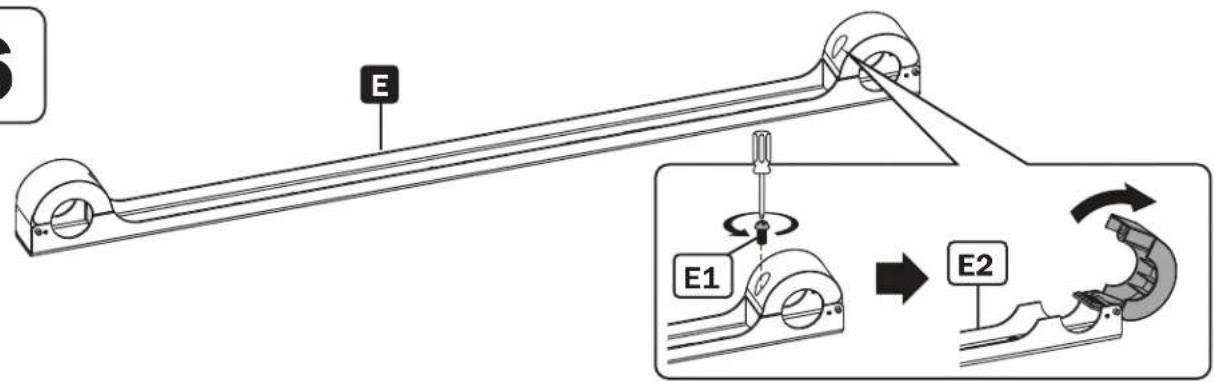

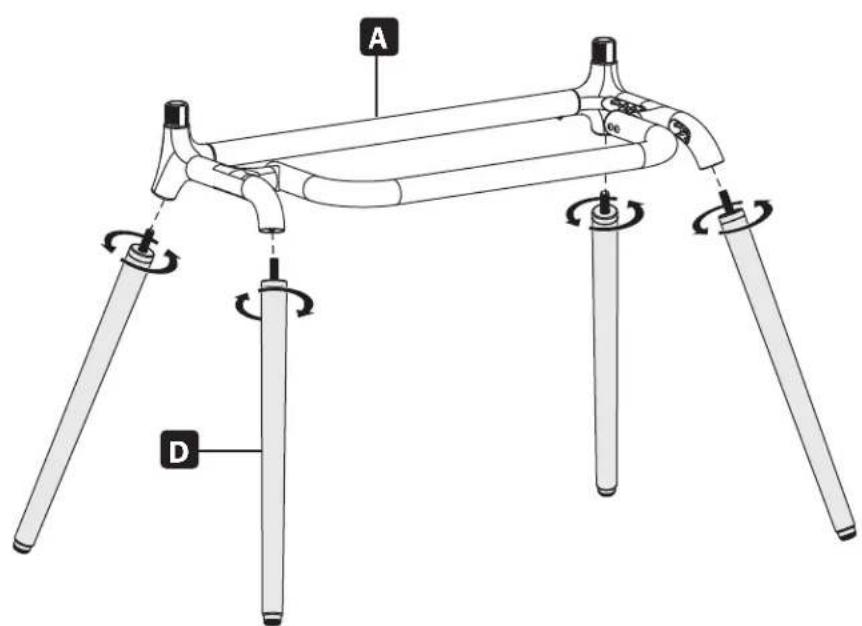

1. Ensemble del Pedestal

1. Ensemble del Pedestal

4

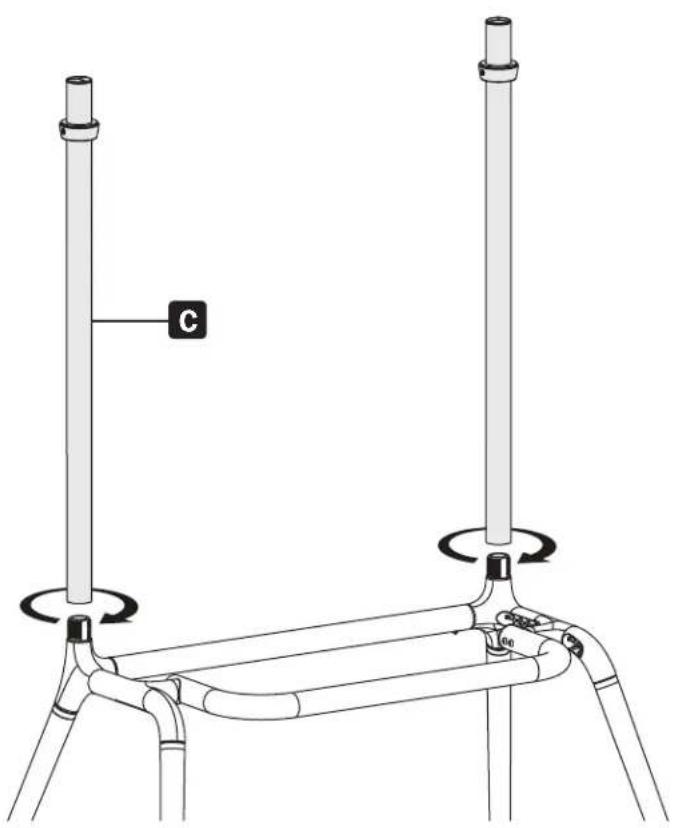

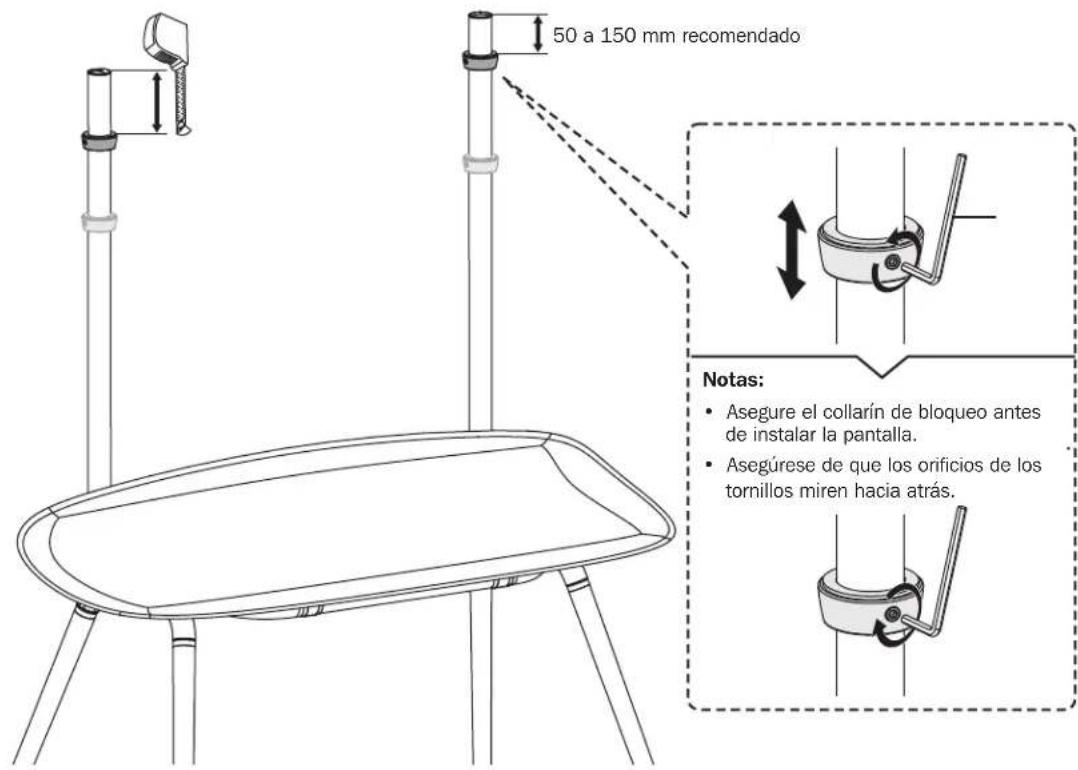

1. Ensemble del Pedestal

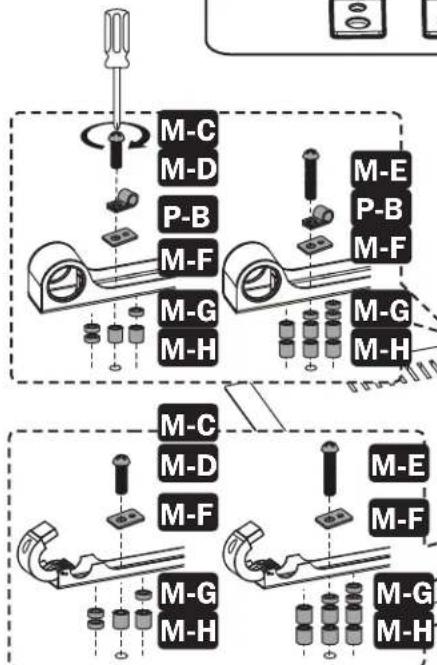

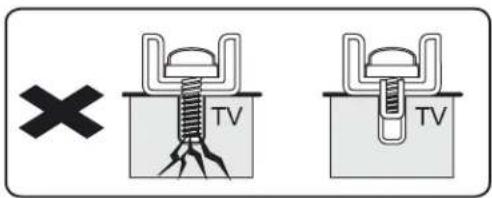

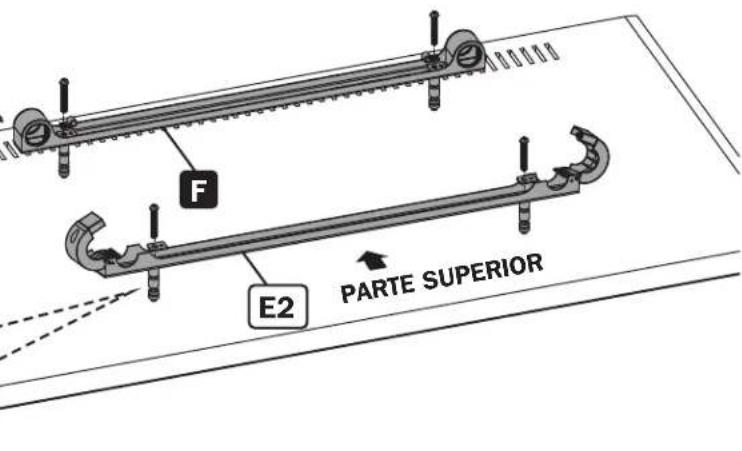

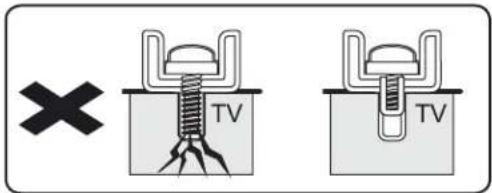

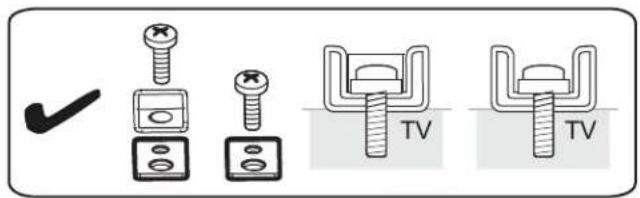

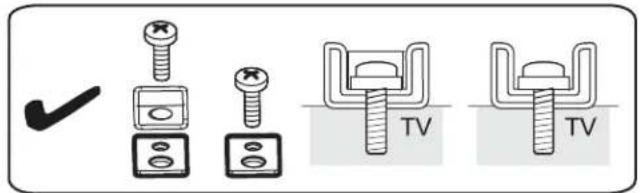

2. Colocacion de los Soportes en la Pantalla

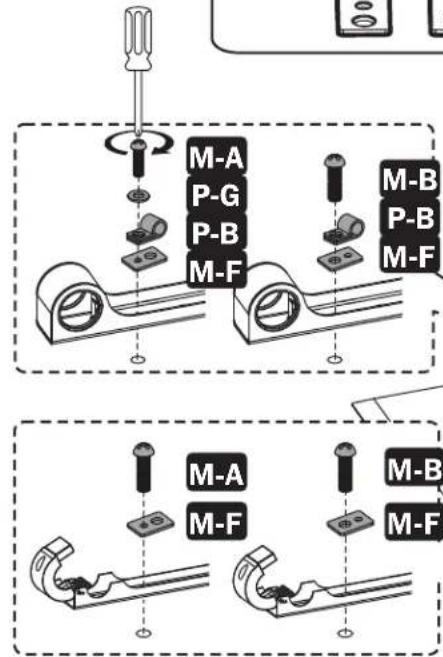

Asegürese de que los clips del cable P-B estén instalados en el soporte superior para las siguientes instalaciones de seguridad:

Asegürese de que los clips del cable P-B estén instalados en el soporte superior para las siguientes instalaciones de seguridad:

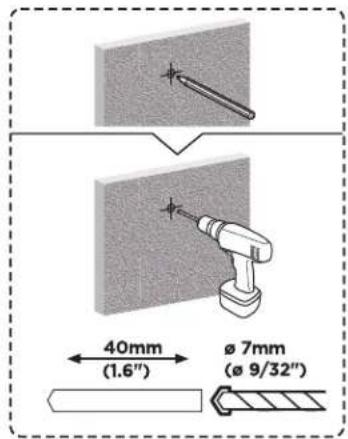

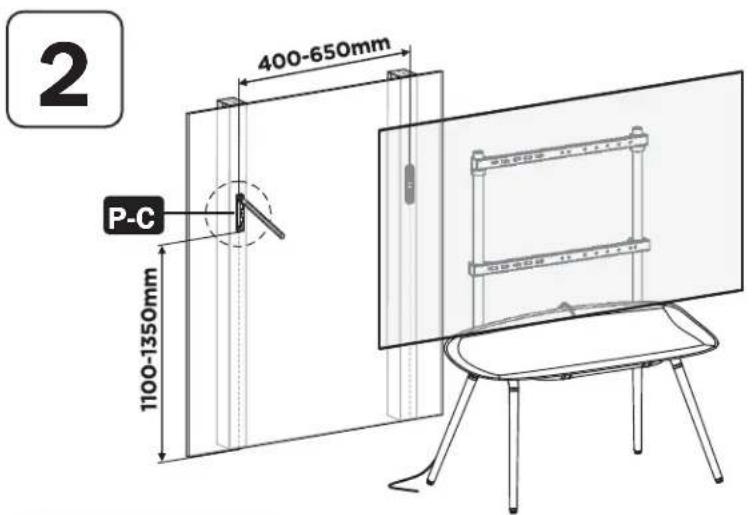

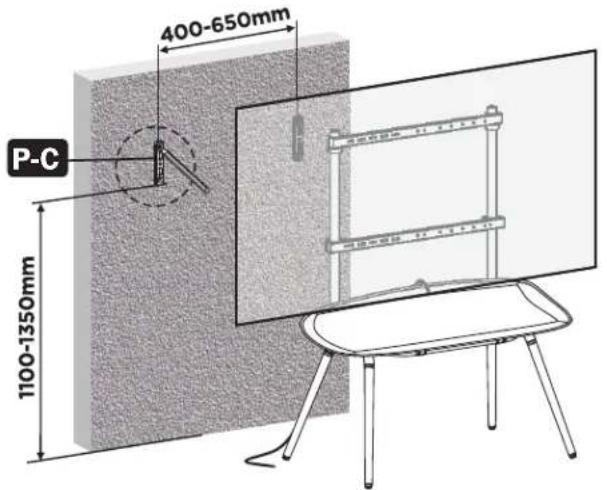

3. Colocacion de la Pantalla en el Pedestal

3. Colocacion de la Pantalla en el Pedestal

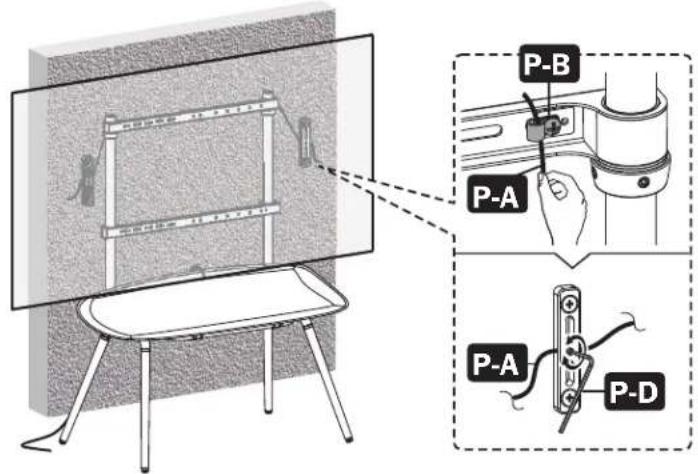

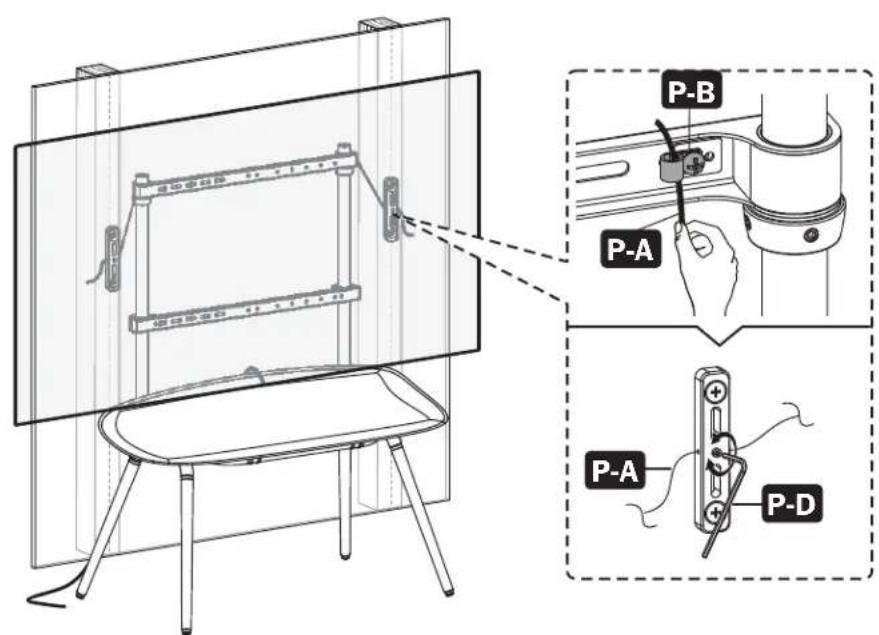

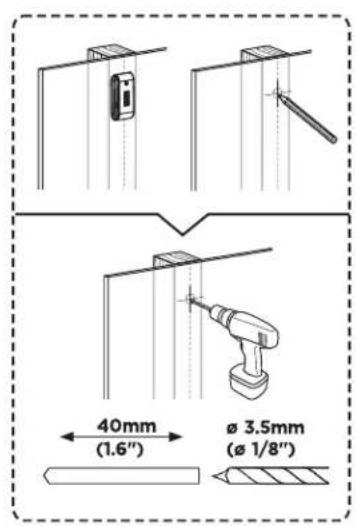

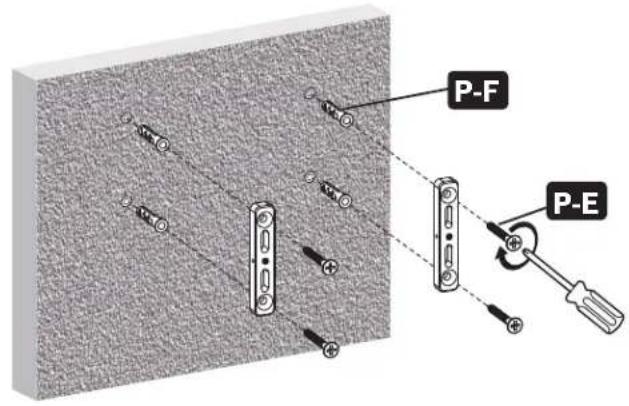

Para evaporar que la pantalla se vuelque, debe instalarse una curda de alambre anticaIDA.

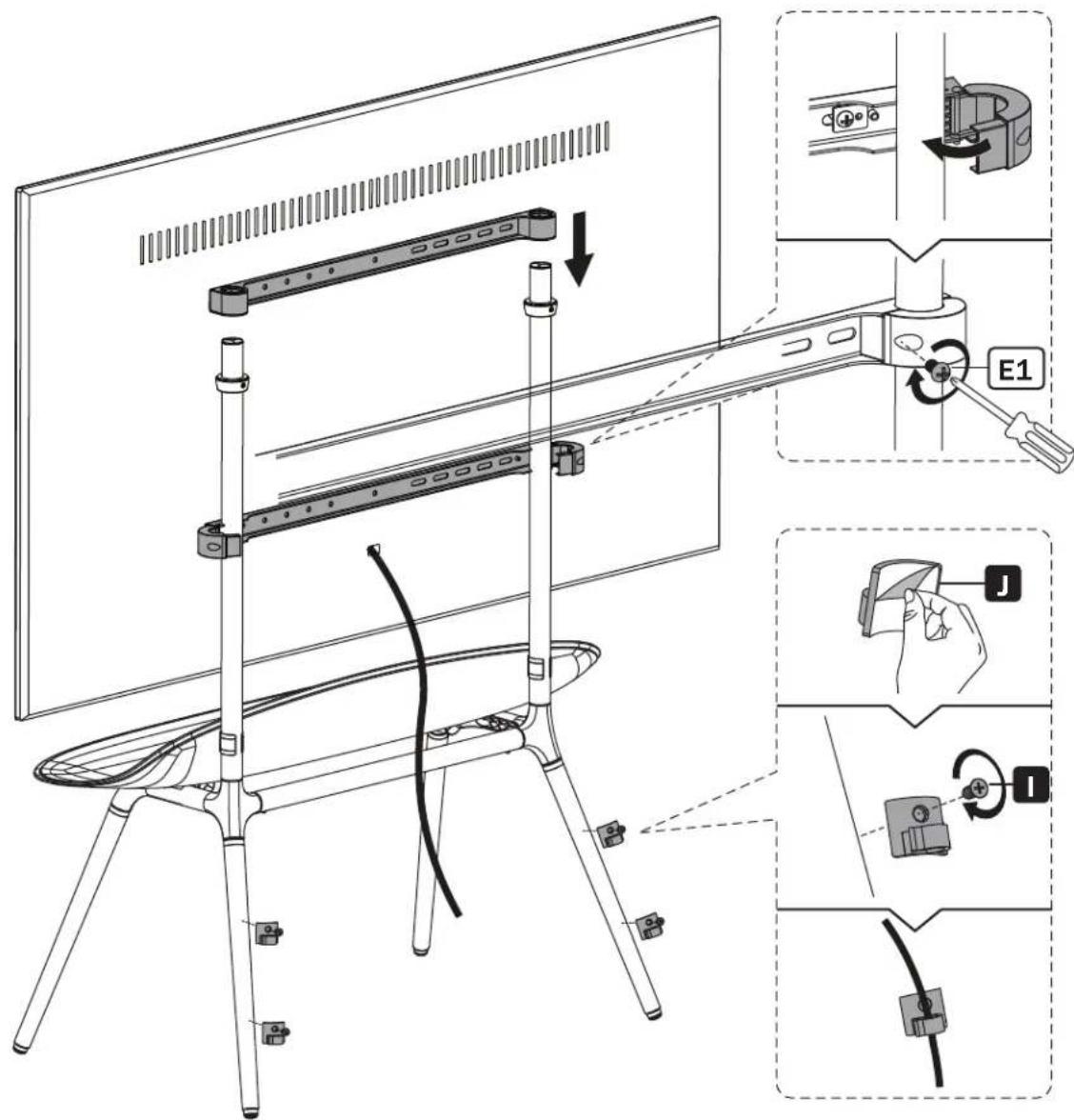

3. Colocacion de la Pantalla en el Pedestal

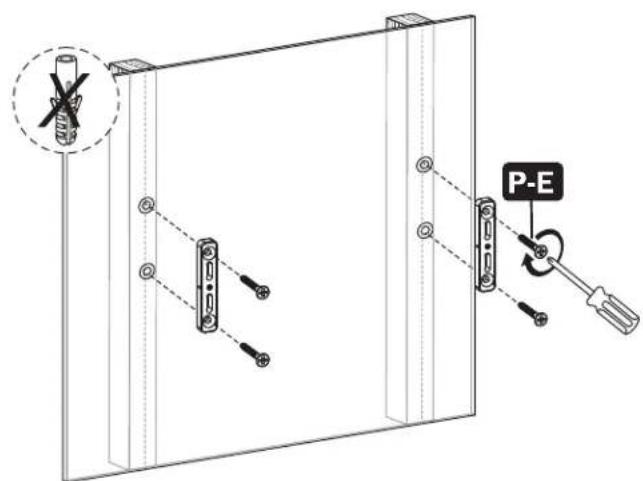

Para evaporar que la pantalla se vuelque, debe instalarse una cuerda de alambre anticaía.

Mantenimiento

Compruebe a intervalos regulares (al menos trimestualmente) que la pantalla este firme y sea seguro usarla.
