Produkttyp	Tragbarer digitaler Anzeigeständer (mobiler Wagen)
Marke	Tripp Lite
Modell	DMPDS5570S
Bildschirmkompatibilität	Bildschirme von 139,7 bis 177,8 cm (55 bis 70 Zoll)
Unterstützte VESA-Normen	200x200, 300x200, 300x300, 400x200, 400x300, 400x400, 600x400
Garantie	Begrenzte 5-Jahres-Garantie
Verwendung	Nur für den Innenbereich
Sicherheit	Kippsicherung (Stahlseil), Sicherheitskabelbinder
Montage	Erforderlich, durch eine Person mit mechanischen Fähigkeiten
Wartung	Alle 3 Monate Sicherheit und Stabilität überprüfen
Packungsinhalt	Ständer, Befestigungshalterungen, Kabelbinder, Kippsicherungsseil, Beschläge
Herkunftsland	Vereinigte Staaten (Hauptsitz in Chicago, IL)

Häufig gestellte Fragen - DMPDS5570S Tripp Lite

Was ist die maximale Gewichtskapazität dieser Halterung?

Das Handbuch weist darauf hin, die angegebene maximale Gewichtskapazität nicht zu überschreiten, aber der genaue Wert ist in der Anleitung nicht erwähnt. Kontaktieren Sie den Tripp Lite-Support, um diese Information zu erhalten.

Welche Bildschirmtypen sind mit dem DMPDS5570S kompatibel?

Diese Halterung ist für Bildschirme von 55 bis 70 Zoll (139,7 bis 177,8 cm) mit VESA-Lochabständen von 200x200 bis 600x400 mm ausgelegt.

Kann diese Halterung im Freien verwendet werden?

Nein, dieses Produkt ist nur für den Innenbereich vorgesehen. Eine Verwendung im Freien könnte zu einem Ausfall und Verletzungen führen.

Ist die Montage schwierig?

Die Montage wird einer Person mit guten mechanischen Fähigkeiten empfohlen. Es ist wichtig, das vollständige Handbuch vor Beginn zu lesen und sich beim Heben des Bildschirms helfen zu lassen.

Wie sichere ich den Bildschirm, um ein Umkippen zu verhindern?

Die Halterung wird mit einem Kippsicherungsstahlseil geliefert. Es muss korrekt installiert werden, um ein Umkippen des Bildschirms zu verhindern.

Wie lautet die Garantie für dieses Produkt?

Tripp Lite bietet eine begrenzte 5-Jahres-Garantie gegen Material- und Verarbeitungsfehler ab dem Kaufdatum.

Kann ich Bildschirme verschiedener Marken verwenden?

Ja, solange der Bildschirm die angegebenen Größen und VESA-Normen einhält, ist er kompatibel.

Ist eine regelmäßige Wartung erforderlich?

Ja, es wird empfohlen, alle 3 Monate zu überprüfen, ob der Bildschirm noch sicher befestigt ist und die Halterung in gutem Zustand ist.

Wo finde ich Ersatzteile?

Bei fehlenden oder defekten Teilen besuchen Sie die Website tripplite.com/support, um Hilfe zu erhalten.

Wird diese Halterung mit einem HDMI-Kabel geliefert?

Nein, diese Halterung enthält nur die mechanischen Teile. Es werden keine Audio-/Videokabel mitgeliefert.

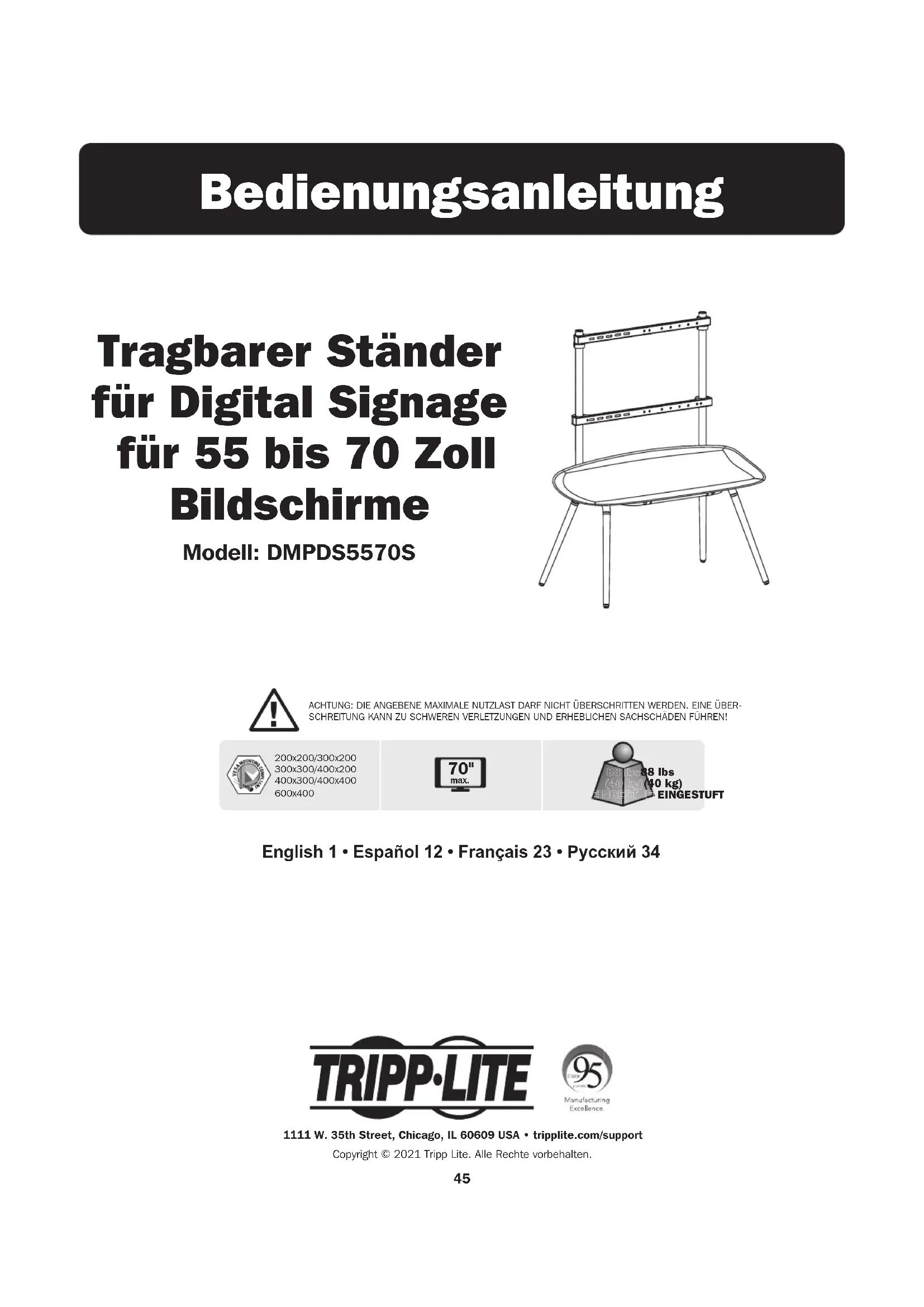

BEDIENUNGSANLEITUNG DMPDS5570S Tripp Lite

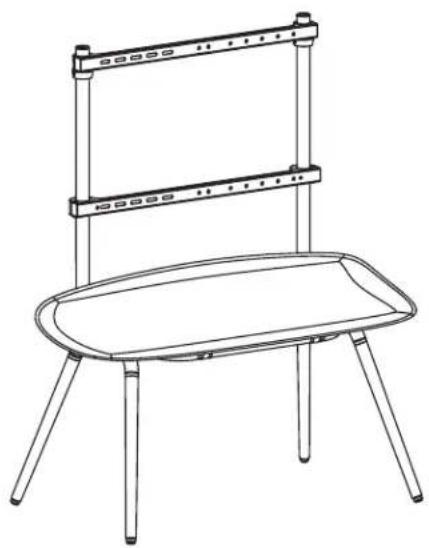

Tragbarer Ständer für Digital Signage für 55 bis 70 Zoll Bildschirme

Modell: DMPDS5570S

ACHTUNG: DIE ANGEBENE MAXIMALE NUTZLAST DARF NICTÜBERSCHRITEN WERDEN. EINE ÜBER-SCHREITUNG KANN ZU SCHWEREN VERLETZUNGEN UND ERHEBLICHEN SACHSCHÄDEN FUHREN!

200x200/300x200
300x300/400x200
400x300/400x400
600x400

English 1 • Espanol 12 • Français 23 • Pycckn 34

Copyright © 2021 Tripp Lite. Alle Rechte vorbehalten.

Sicherheitshinweise

Hinweis: Lesen Sie das gesamte Handbuch, bevor Sie mit der Installation und Montage beginnen.

WARNING

• Beginnen Sie nicht mit dem Einbau, bevor Sie die Anweisungen und Warnhinweise in thisem Handbuch gelesen und verstanden haben. Soltten Sie Fragen bezüglich der Anweisungen oder Warnhinweise haben, besuchen Sieitte tripplite.com/support.
• These Halterung sollte AUSSCHLIESSLICH wie in thisem Handbuch angegeben eingebaut und verwendet werden. Die unsachgemäß Installation these Products kann zu Schaden und schweren Verletzungen führen.
• Dieses Produkt darf nur von einer Person mitugen Montagefahigkeiten und Grunderführung im Bauwesen montiert werden, die alle Anweisungen in der vorliegenden Montageanleitung vollständig verstanden hat.
• Stellen Sie sichere, dass die verwendete Montagefläche das Gewicht des Geräts sowie das zugehörige Material und sümmtliche zugehörigen Komponenten tragen kann.
• Verwenden Sie eine mechanische Hebevorrichtung, um das Gerät sicher anzuheiten und zu positionieren.
• Ziehen Sie die Schrauben fest, aber nicht zu fest an. Durch zu festes Anziehen der Schrauben können die Komponenten beschädigt werden, wodurch die Haltekraft stark reduziert wird.
• Dieses Produkt ist nur für den Einsatz in geschlossenen Räumen geeignet. Die Verwendung dieser Produkte im Freien kann zu Fehlfunktionen und Verletzungen führen.

Garantie

5-Jahres-Garantie

Der Verkafer garantiert fur einen Zeitaum von fui Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß allen ztreffenden Anweisungen verwendet wird. Wenn das Produkt in thisem Zeitaum Material- oder Herstellungsfehler aufweist, kann der Verkafer these Fehler nach eigemerm Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLEN, MISSBRAUCH ODER UTERLASSUNG WERDEN VON DIESER GARANTIE NICH T GEDECKT. AUSSER DEN NACHSTEHEND AUSDRUCKLICH DARGELEGTEN GARANTIEBEDINGUEN UBERNIMMT DER VERKAUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GULTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIEREN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRANKT. DIese GARANTIE SCHLIESST AUSDRUCKLICH ALLE FOLGESCHADEN UND BEILAUFIG ENTSTANDENEN SCHADEN AUS. (Da einige Länder den Ausschluss oder die Beschrunkung von Folgeschaden oder beilaufig entstandenen Schaden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschrunkung einer implizierten Garantie entsprechens, sind die ober genannten Beschrunkungen fur Sie möglicherweise nicht ztreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jederoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren konnen.)

WARNING: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz safer ist. Da die Anwendungen varieren können, überimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten weniger abweichen.

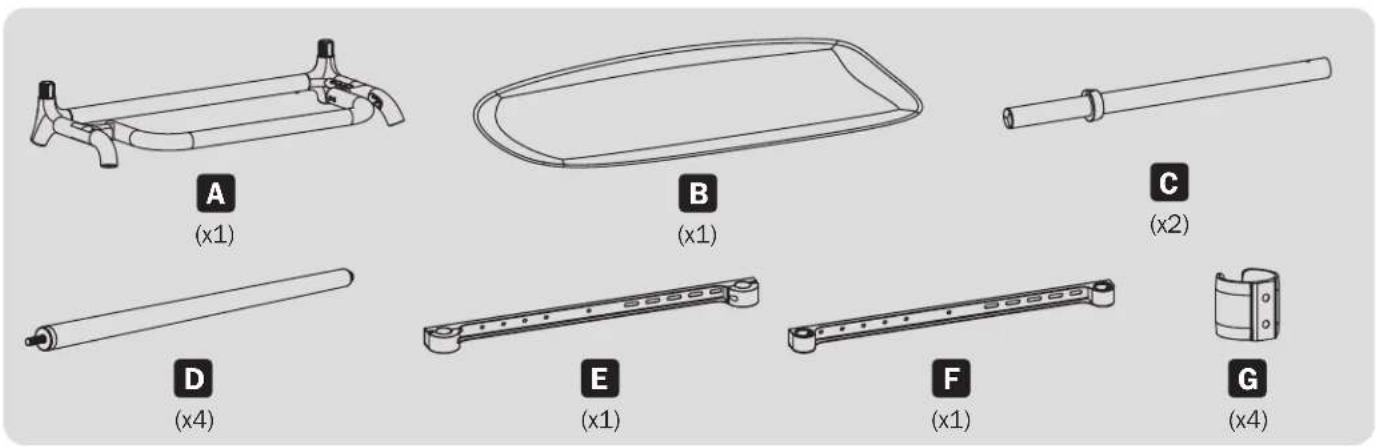

Komponentenliste

WICHTIG: Uberprüfen Sie, ob Sie alle in der Komponentenliste aufgeführten Teile erhalten haben, bevor Sie mit der Installation beginnen. Wenn Teile fehlen oder fehlerhaft sind, besuchen Sie tripplite.com/support fur den Kundendienst.

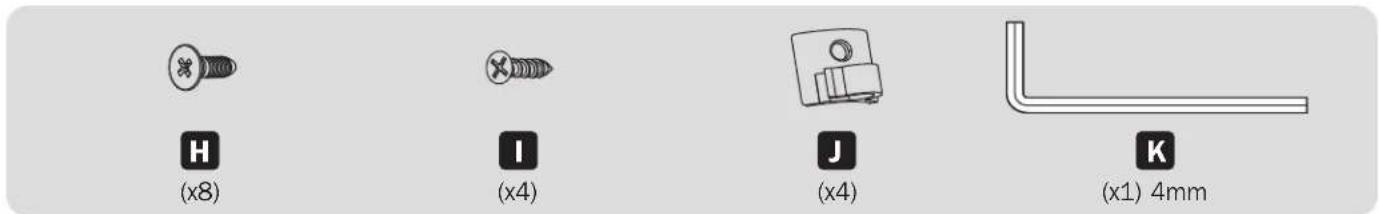

Paket W

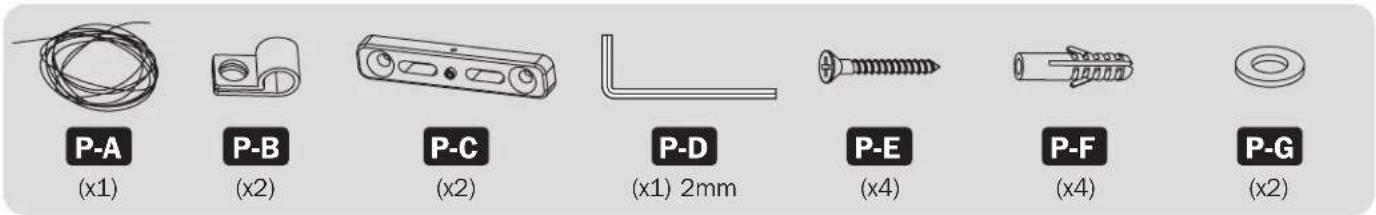

Paket P

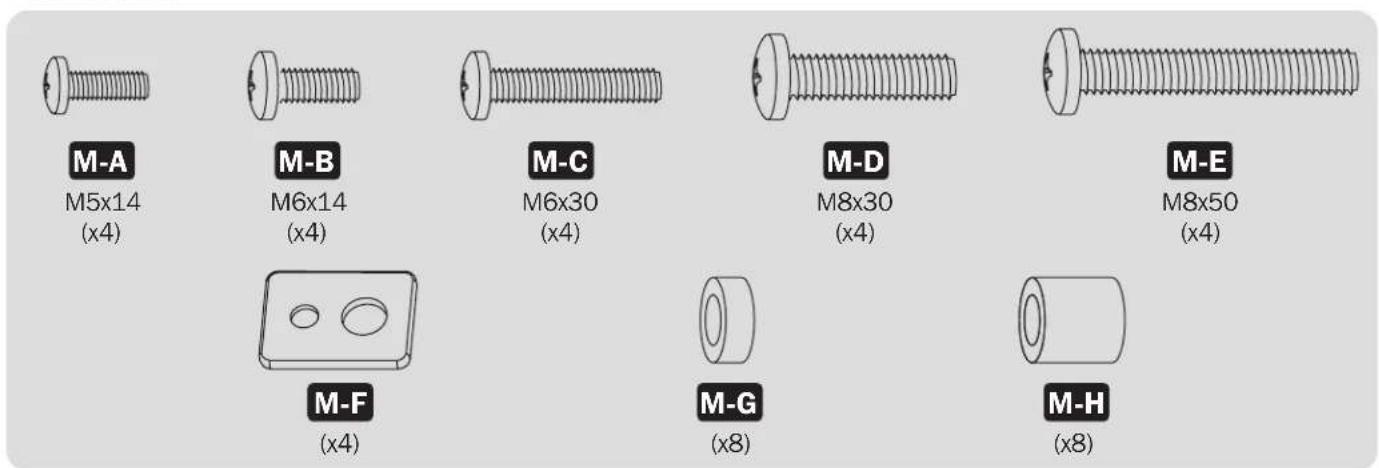

Paket M

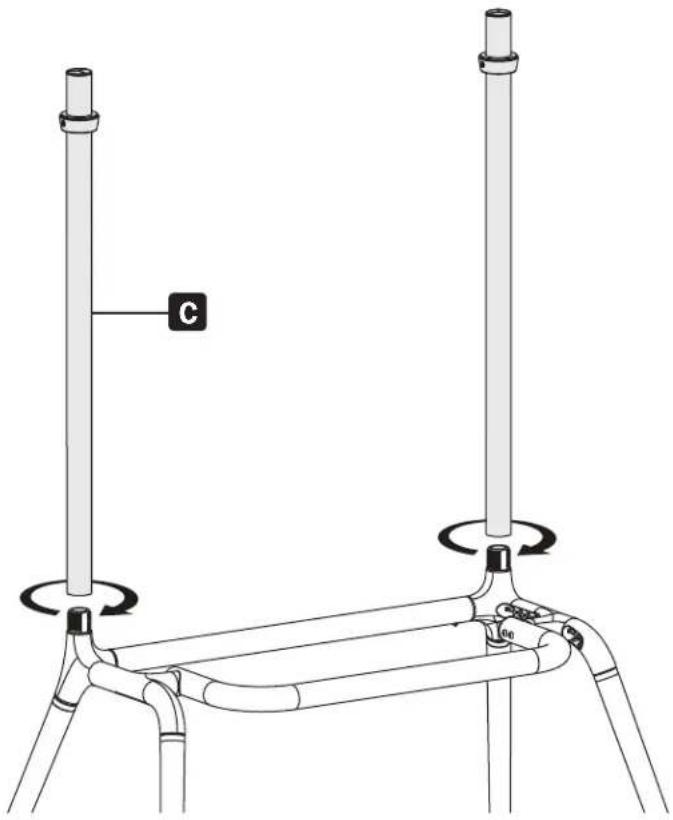

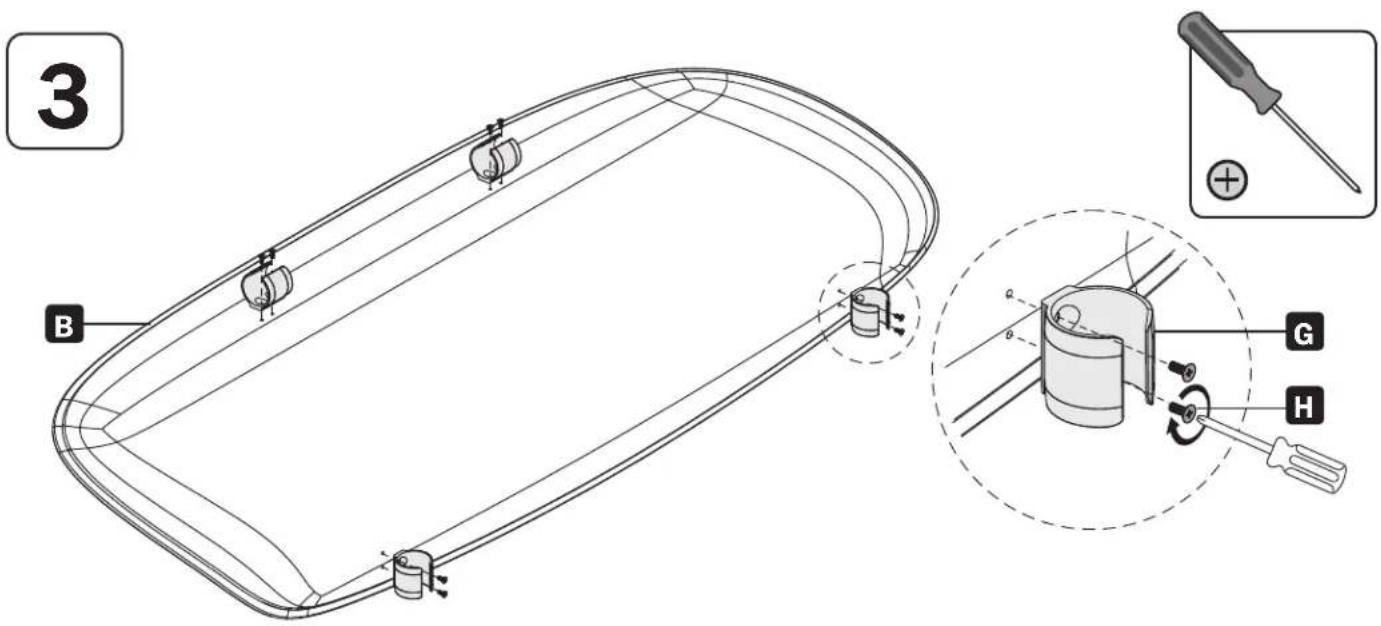

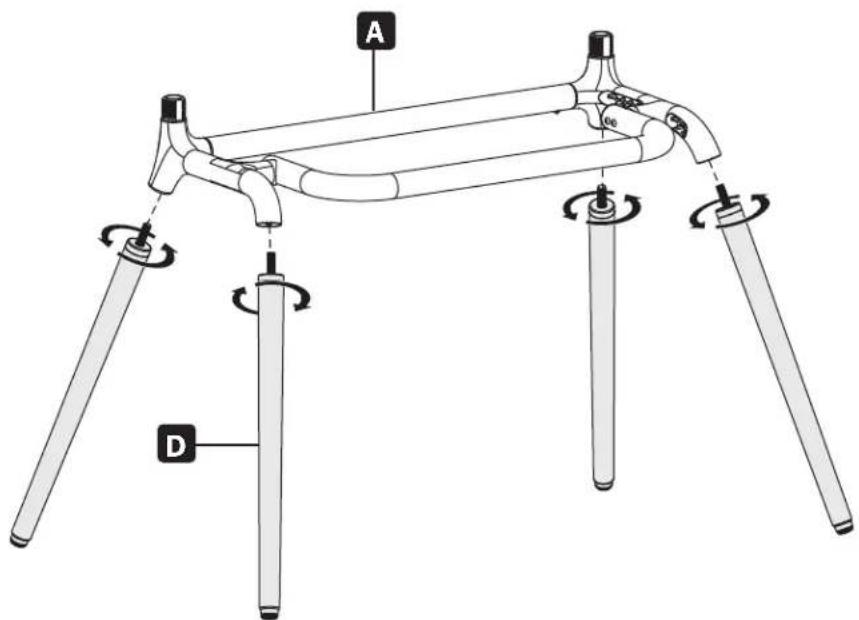

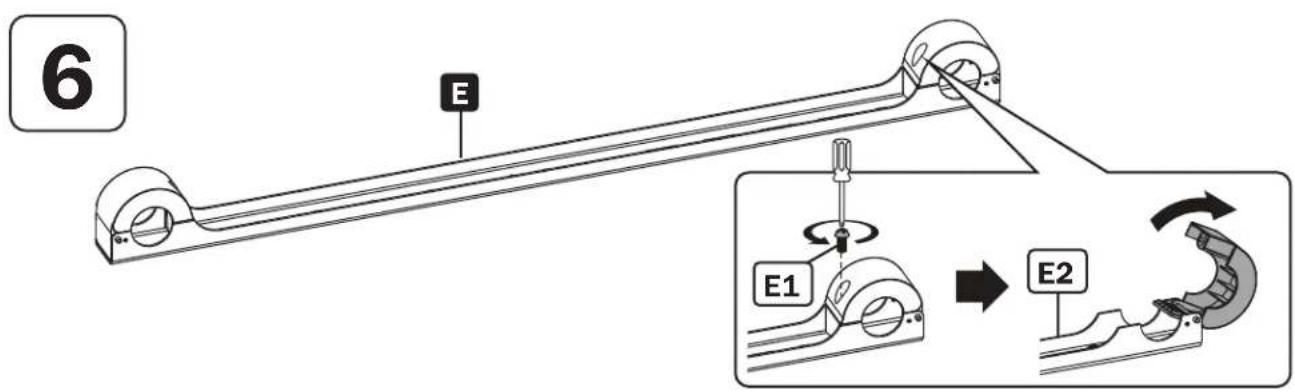

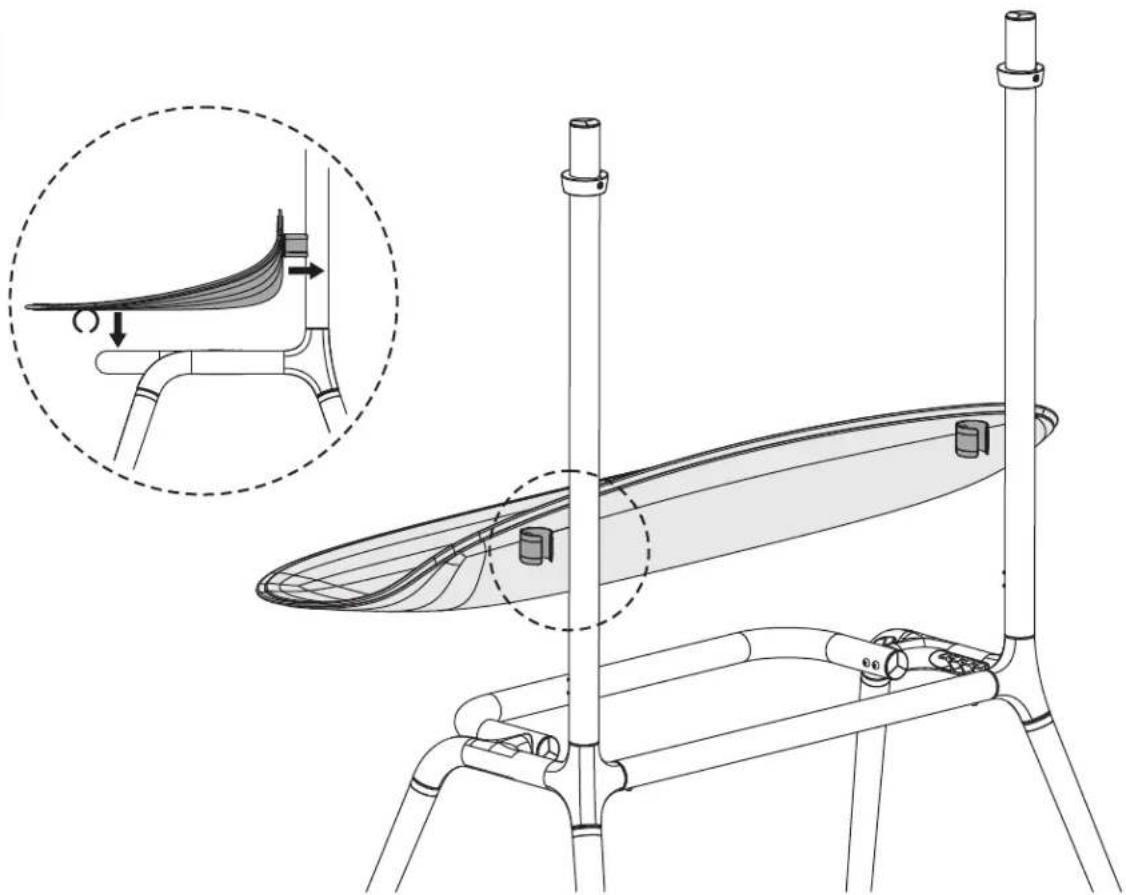

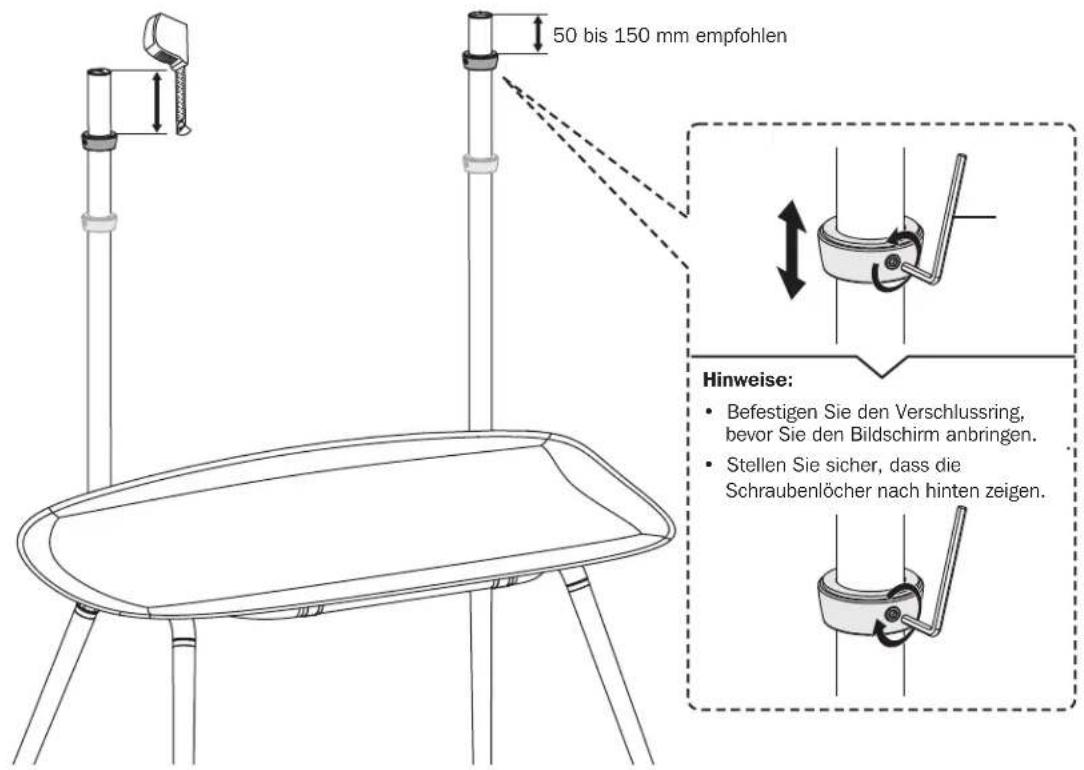

1. Montieren des Stäanders

1. Montieren des Stäanders

4

1. Montieren des Stäanders

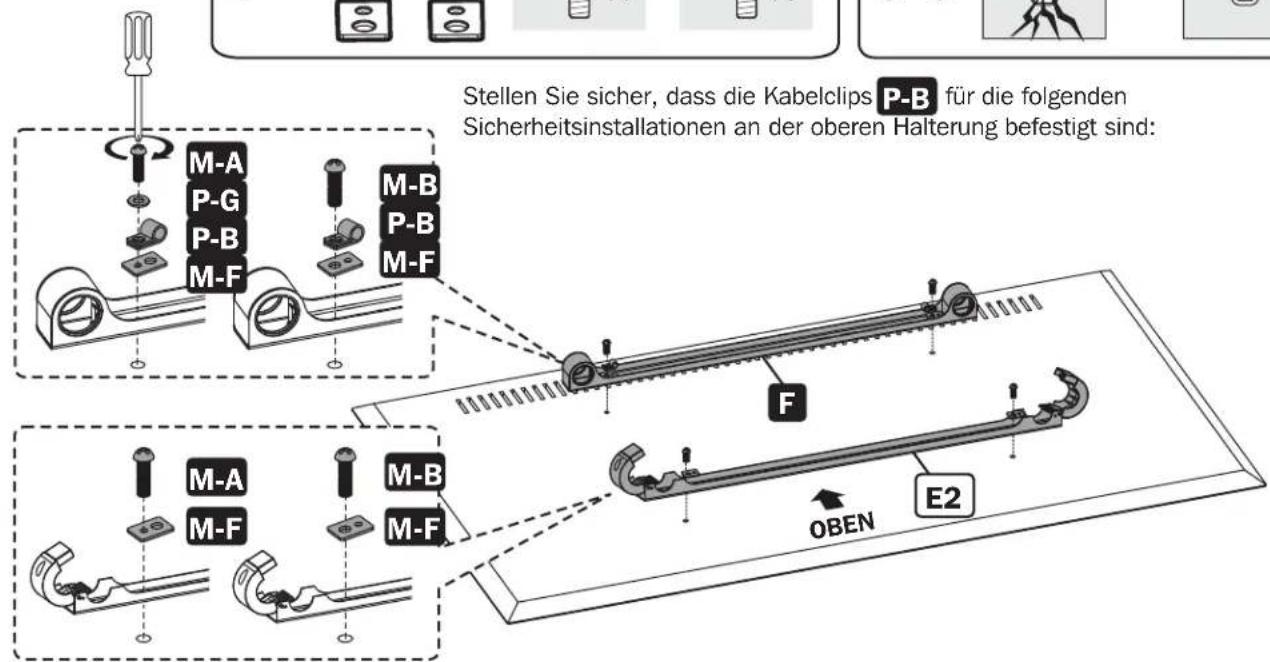

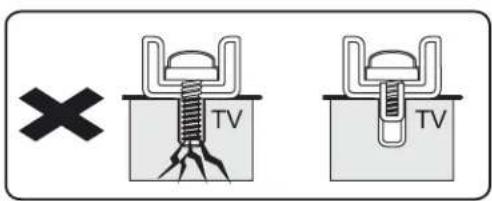

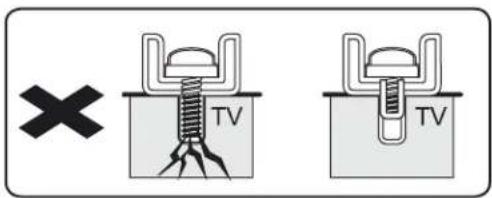

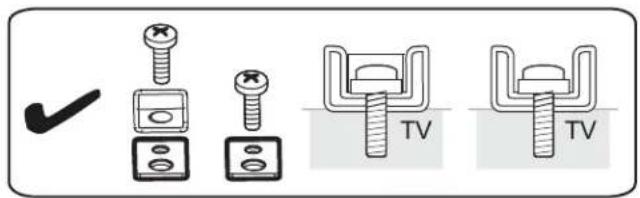

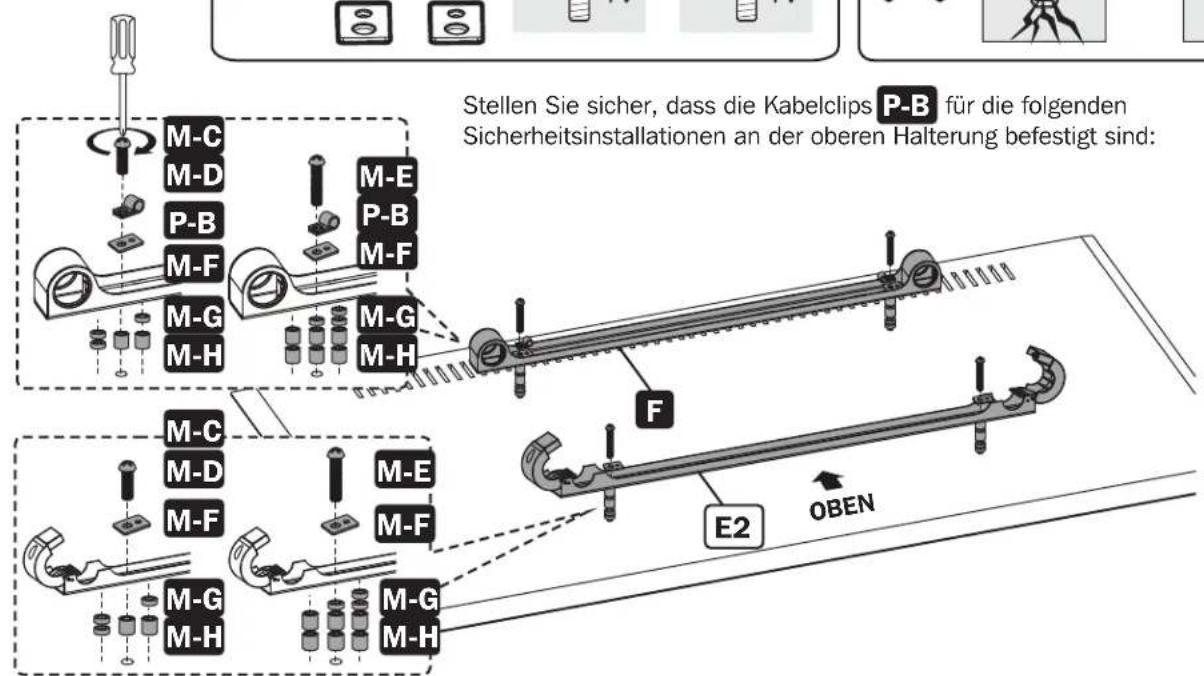

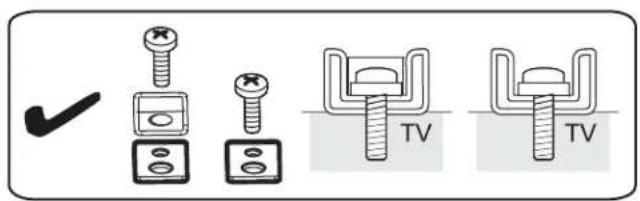

2. Befestigung der Halterungen am Bildschirm

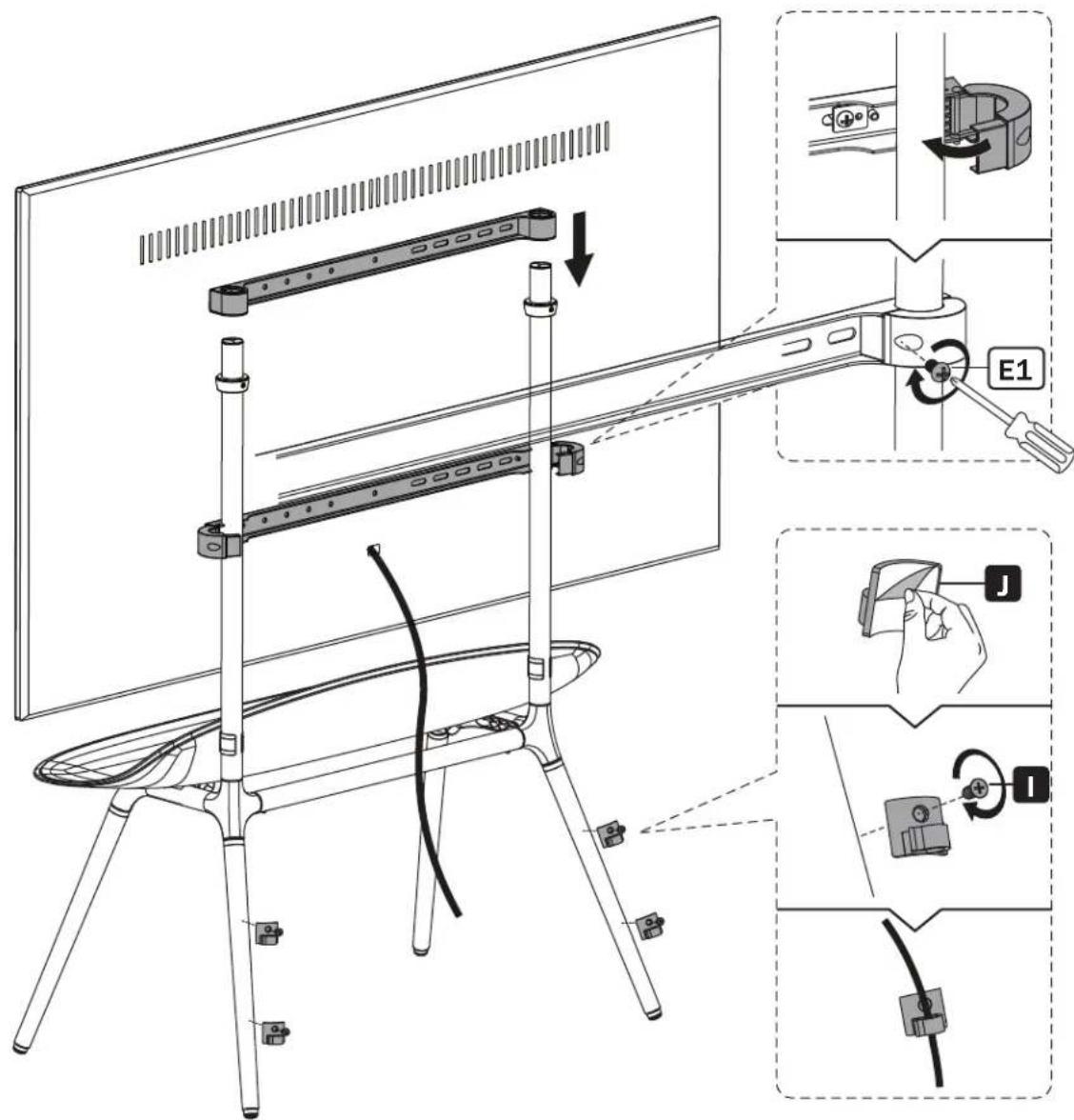

3. Befestigen des Bildschirms am Ständer

3. Befestigen des Bildschirms am Ständer

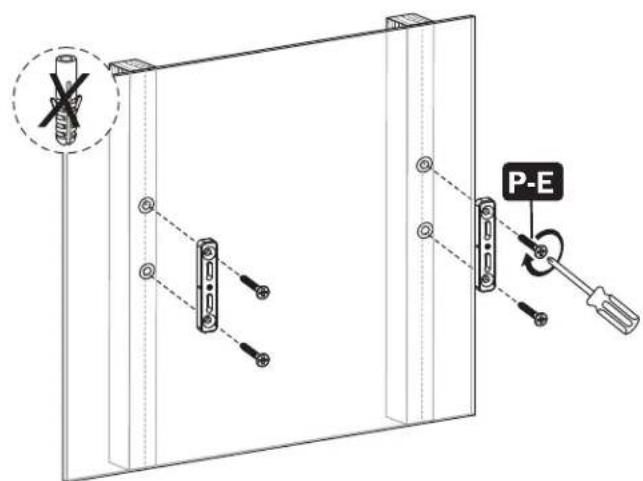

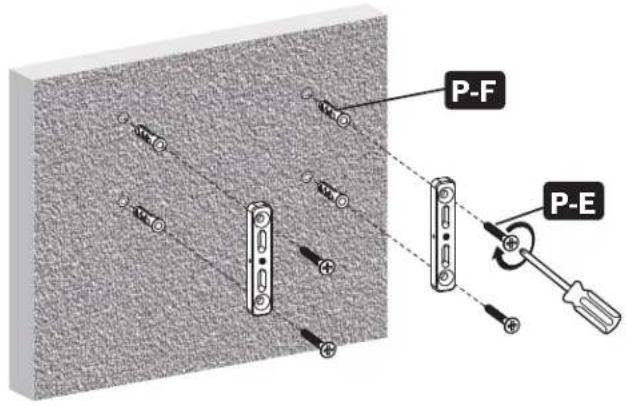

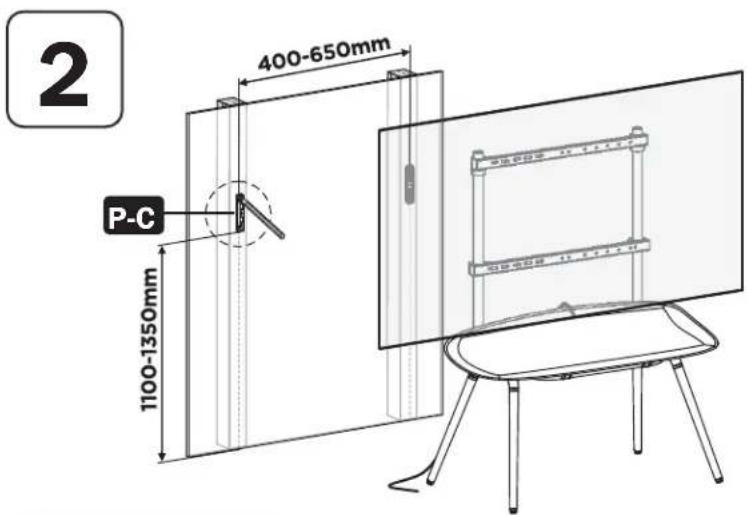

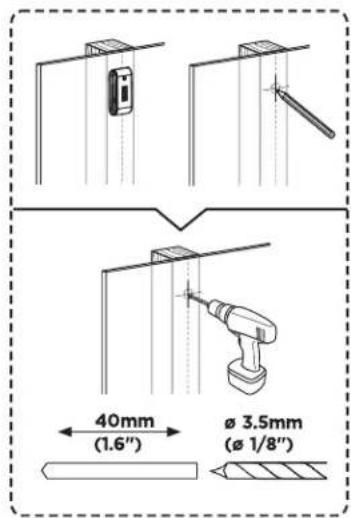

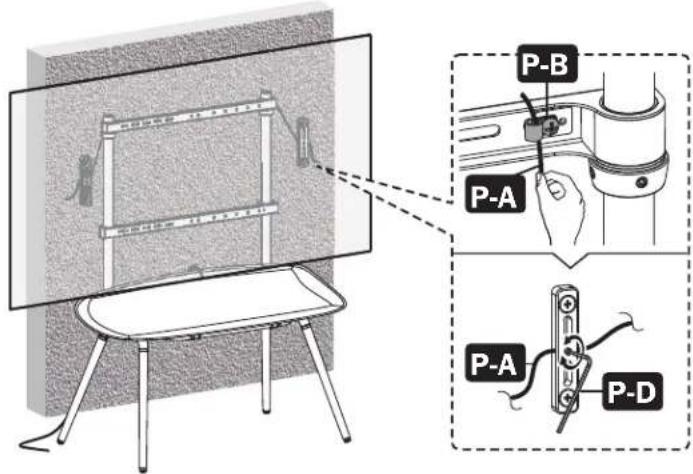

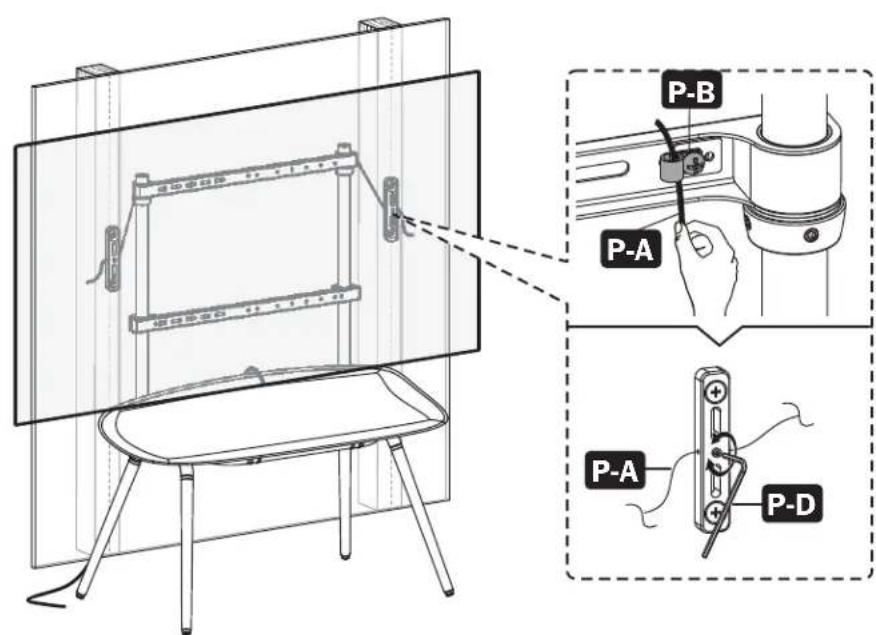

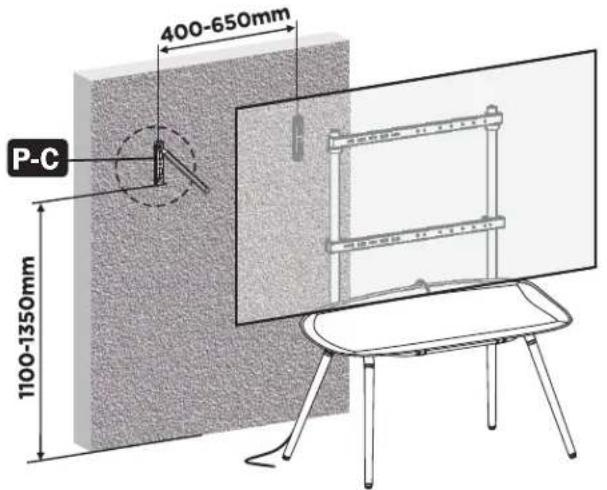

Um ein Kippen des Bildschirms zu verhindern, solle ein Fallschutzdrahtseil installiert werden.

3. Befestigen des Bildschirms am Ständer

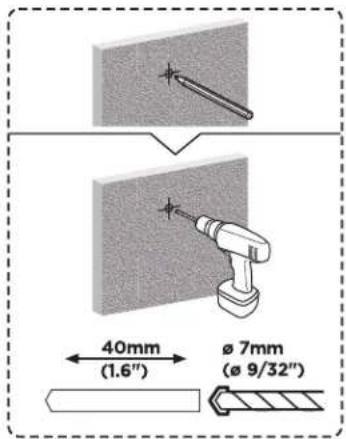

Um ein Kippen des Bildschirms zu verhindern, solle ein Fallschutzdrahtseil installiert werden.

Wartung

Überprüfen Sie in regelmäßigen Abständen (mindestens alle 3 Monate), ob der Bildschirm sicher angebracht ist.
