Type de produit	Support mural fixe pour écran plat
Modèle	DWF2670X
Marque	Tripp Lite
Compatibilité VESA	100x100 à 600x400 mm (estimation)
Capacité de charge maximale	45 kg (estimation)
Matériau	Acier
Couleur	Noir
Dimensions de la plaque murale	50 x 25 cm (estimation)
Poids du support	2,5 kg (estimation)
Type d'installation	Sur montants bois ou béton/brique
Type de montage	Fixe (non inclinable)
Contenu de l'emballage	Plaque murale, supports d'adaptateur, vis, entretoises, ancrages, quincaillerie
Utilisation	Intérieur uniquement
Garantie	5 ans
Entretien recommandé	Vérifier tous les 3 mois
Fonction de sécurité	Bride de sécurité pour verrouillage de l'écran

FOIRE AUX QUESTIONS - DWF2670X Tripp Lite

Comment installer le support mural sur des montants en bois ?

Utilisez un localisateur de montants pour trouver le centre des montants. Marquez les emplacements des trous, percez des avant-trous, puis vissez la plaque murale assemblée avec les boulons d'ancrage et les rondelles D6 fournis. Assurez-vous que les vis sont ancrées au centre des montants.

Comment installer le support sur un mur en brique ou en béton ?

Marquez les trous de montage, percez des trous de diamètre 10 mm à une profondeur de 60 mm. Insérez les ancrages à béton, puis vissez la plaque murale avec les boulons d'ancrage et les rondelles D6. Ne percez pas dans les joints de mortier. L'épaisseur du béton doit être d'au moins 35 mm.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse électrique, d'un localisateur de montants, d'un niveau à bulle, de clés ou de tournevis adaptés aux vis fournies, et éventuellement d'un marteau perforateur pour le béton. Un assistant ou un équipement de levage est recommandé.

Puis-je installer ce support seul ?

Il est fortement recommandé de faire appel à un assistant ou d'utiliser un équipement de levage mécanique pour soulever et mettre en place l'écran. L'installation du support mural peut être réalisée seul si vous êtes expérimenté, mais la suspension de l'écran nécessite une aide.

Comment fixer les supports d'adaptateur à l'écran ?

Pour un écran à dos plat, utilisez les vis M5x14 ou M6x14 avec les rondelles fournies. Positionnez les supports d'adaptateur près du centre de l'écran et vissez-les fermement sans trop serrer. Pour un dos encastré, utilisez les entretoises appropriées.

Que faire si mon écran a un dos encastré ou si je dois accéder aux entrées A/V ?

Utilisez les petites ou grandes entretoises fournies avec les vis M6x25 ou M8x25 pour espacer les supports d'adaptateur du dos de l'écran. Cela permet de dégager l'accès aux connecteurs.

Comment sécuriser l'écran une fois accroché sur la plaque murale ?

Après avoir accroché l'écran, poussez les bagues de sécurité situées en bas des supports d'adaptateur vers le haut et serrez les deux vis pour verrouiller chaque support à la plaque murale. Cela empêche tout délogement accidentel.

À quelle fréquence dois-je vérifier le support mural ?

Il est recommandé de vérifier à intervalles réguliers, au moins tous les trois mois, que le support est toujours en bon état et que toutes les fixations sont bien serrées. En cas de doute, contactez le support technique.

Quelles sont les précautions de sécurité importantes ?

Lisez entièrement le manuel avant l'installation. Assurez-vous que la surface de montage peut supporter la charge combinée de l'écran et du support. Ne trop serrez pas les vis. Utilisez le produit uniquement à l'intérieur. Portez des équipements de protection si nécessaire.

Que faire si des pièces sont manquantes ou défectueuses ?

Consultez la liste de vérification des composants dans le manuel. Si une pièce manque ou est défectueuse, visitez le site tripplite.com/support pour obtenir de l'aide et demander un remplacement sous garantie.

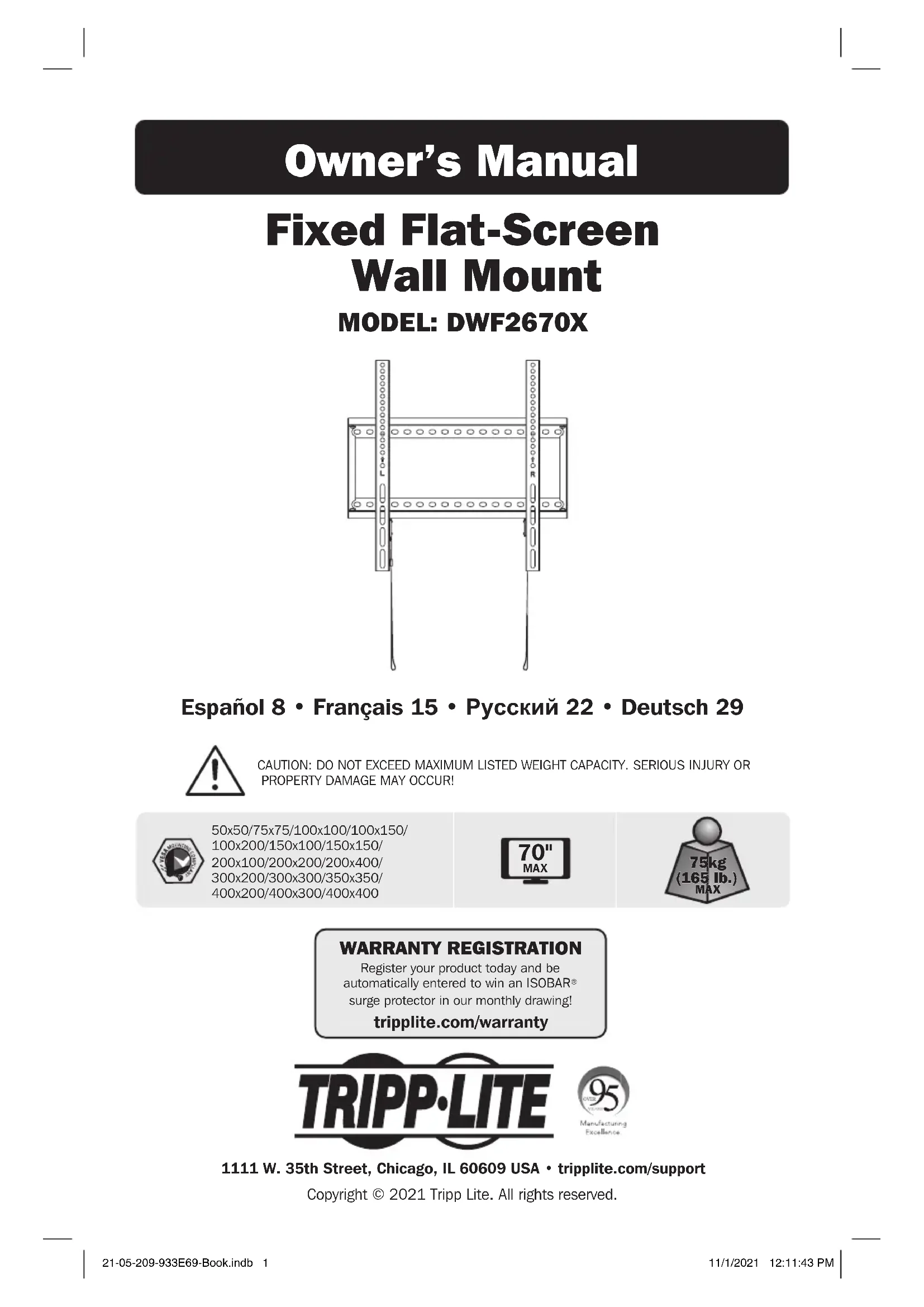

MODE D'EMPLOI DWF2670X Tripp Lite

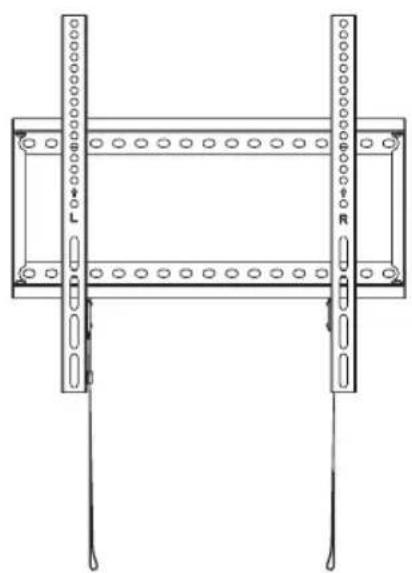

Montage mural pour écran plat fixe

MODÈLE : DWF2670X

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

REMARQUE : Lire le manuel d'instructions dans son intégralité avant de commencer l'installation et l'assemblage.

Avertissement

- Ne pas commencer l'installation avant d'avoir lu et compris les instructions et les avertissements contenus dans le présent manuel. Pour toute question concernant les instructions ou les avertissements, veuillez visiter tripplite.com/support.

- Ce support de montage a été conçu pour être installé et utilisé UNIQUEMENT comme spécifié dans le présent manuel. Une mauvaise installation risque de causer des dommages ou des blessures graves.

- Ce produit ne devrait être installé que par une personne ayant de bonnes aptitudes en mécanique et une expérience de base en construction de même qu’une pleine connaissance du présent manuel d'instructions.

- S'assurer que la surface d'appui peut supporter sans risque la charge combinée de l'équipement et de tout le matériel et les composants attachés.

- Si le produit est monté sur des montants muraux en bois, s'assurer que les vis de montage sont ancrées au centre des montants. Il est fortement recommandé d'utiliser un localisateur de montants.

- Toujours faire appel à un assistant ou utiliser de l'équipement de levage mécanique pour soulever et mettre en place l'équipement.

- Serrer fermement les vis, mais sans trop serrer. Trop serrer les vis risquerait d'endommager les articles, réduisant considérablement leur résistance à l'arrachement.

- Ce produit est prévu pour être utilisé à l'intérieur uniquement. L'utilisation de ce produit à l'extérieur pourrait entraîner une défaillance du produit et des lésions corporelles.

Garantie limitée de 5 ans

Le vendeur garantit ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matériaux ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à sa seule discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous accorde des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient d'une compétence à l'autre.)

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.

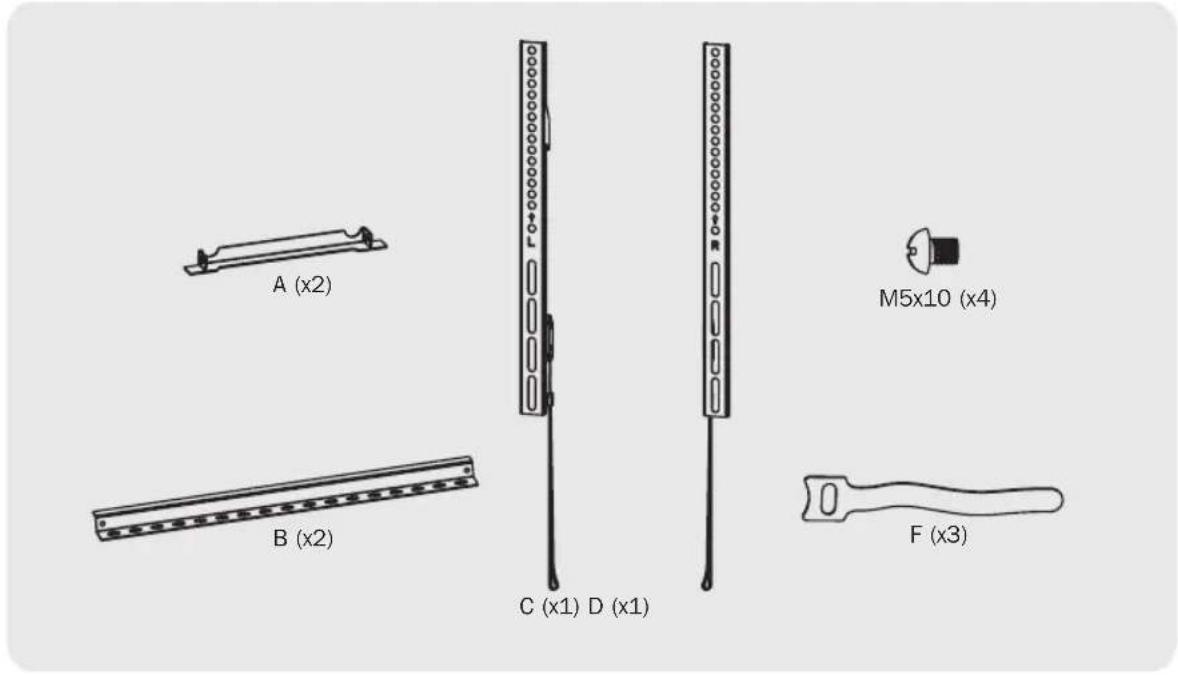

Liste de vérification des composants

IMPORTANT : S'assurer d'avoir reçu toutes les pièces conformément à la liste de vérification des composants avant de procéder à l'installation. Si des pièces sont manquantes ou défectueuses, visiter tripplite. com/support pour obtenir de l'aide.

A (x2) B (x2) C (x1) D (x1) M5x10 (x4) F (x3)

Emballage

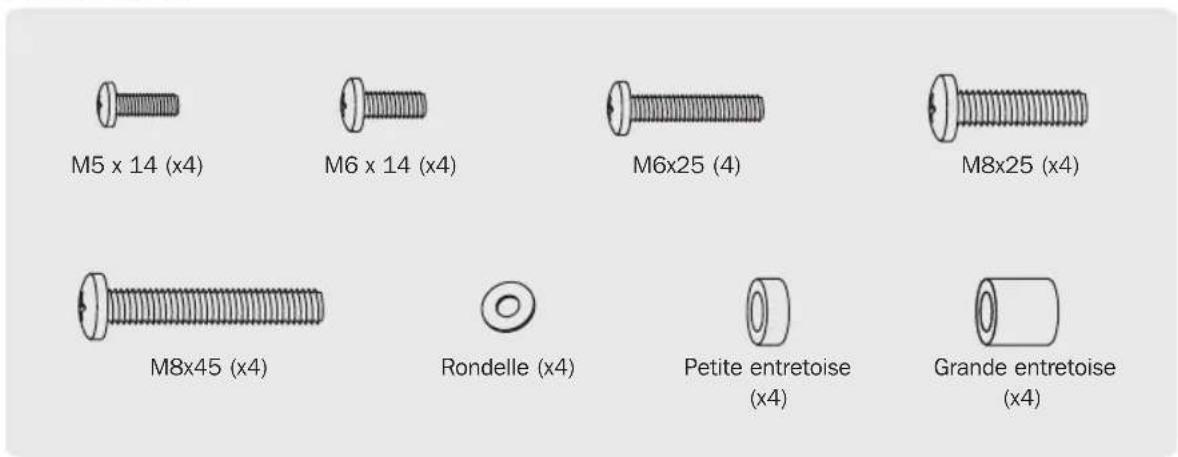

M5 x 14 (x4) M6 x 14 (x4) M6x25 (4) M8x25 (x4) M8x45 (x4) Rondelle (x4) Petite entretoise (x4) Grande entretoise (x4)

Emballage w

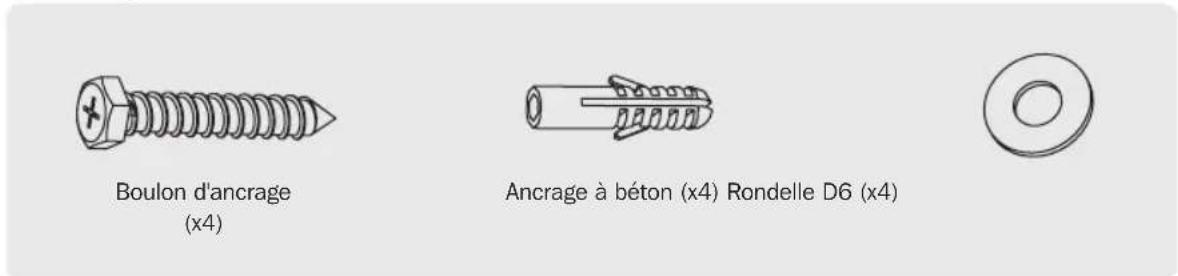

Boulon d'ancrage (x4) Ancrage à béton (x4) Rondelle D6 (x4)

1. Assemblage de la plaque murale

M5x10

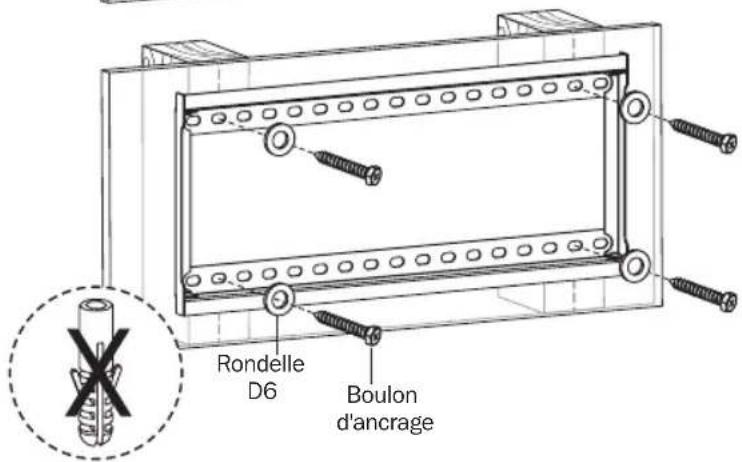

2a. Montage sur des montants muraux

Trouver et marquer l'emplacement exact des trous de montage.

Rondelle D6 Boulon d'ancrage

Percer des avant-trous.

Visser la plaque murale assemblée au mur.

Avertissement

• S'assurer que les vis de montage sont ancrées au centre des montants. Il est fortement recommandé d'utiliser un localisateur de montants.
• Les installateurs sont responsables de fournir la quincaillerie pour tout autre type de situations de montage.
• Les installateurs doivent s'assurer que la surface d'appui va supporter sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés.

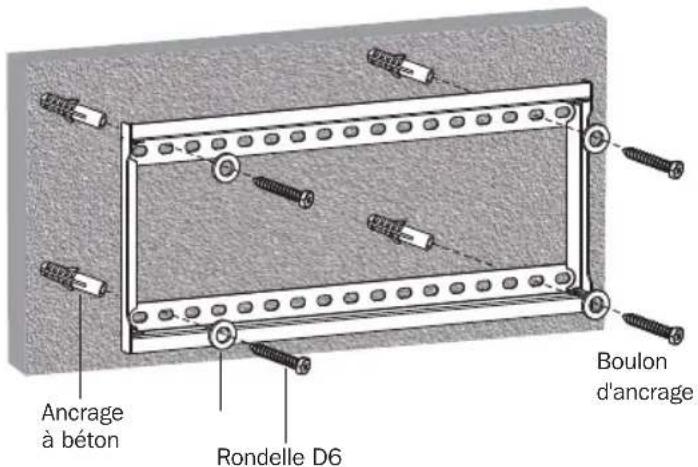

2B. montage sur de la brique solide ou des blocs en béton

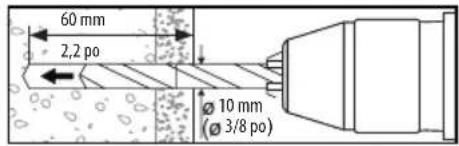

60 mm 2,2 po Ø 10 mm (Ø 3/8 po)

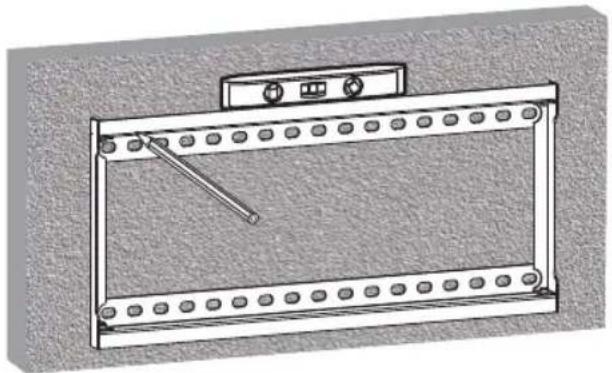

Marquer l'emplacement exact des trous de montage.

Percer des avant-trous.

Ancrage à béton Rondelle D6 Boulon d'ancrage

Visser la plaque murale assemblée au mur.

Avertissement

• Lorsque les montages muraux sont installés sur un élément de maçonnerie en béton (également appelé bloc de béton ou « bloc de béton de mâchefer »), vérifier que l'épaisseur réelle du béton est d'au moins 35 mm (1-3/8 po) afin que le béton puisse supporter les ancrages à béton. NE PAS PERCER DANS LES JOINTS DE MORTIER! S'assurer de monter la plaque murale assemblée avec les ancrages à béton, les rondelles D6 et les boulons d'ancrage inclus dans les sections solides des blocs. Les sections solides se trouvent habituellement à 25 mm (1 po) vers le milieu du bloc à partir de chaque extrémité. Il est suggéré d'utiliser une perceuse électrique pour percer un trou plutôt qu'un marteau perforateur afin d'éviter d'endommager l'arrière du trou en présence d'un espace vide.
• Les installateurs doivent s'assurer que la surface d'appui va supporter sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés.

3. Installation des supports d'adaptateur

3-1 Pour les écrans à dos plat

HAUT M5X14 M6X14 Rondelle D O L C Remarque : Choisir les vis, les rondelles et les entretoises appropriées (le cas échéant) en fonction du type d'écran. • Positionner les supports d'adaptateur aussi près du centre de l'écran que possible. • Visser les supports d'adaptateur sur l'écran. Serrer fermement toutes les vis. Ne pas trop serrer.

3-2 Pour les écrans à dos encastré ou pour accéder aux entrées A/V

HAUT -Petite entretoise M6x25 M8x25 Rondelle M6x25 M8x25 Rondelle OU M6x25 M8x25 Petite entretoise M6x25 M8x25 Petite entretoise Grande entretoise

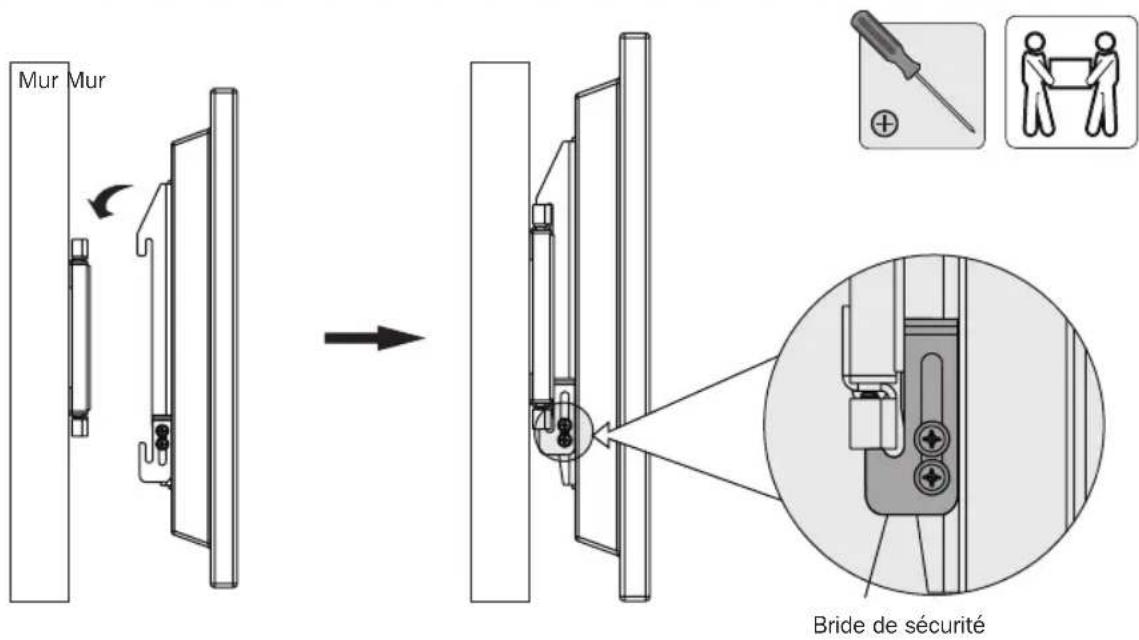

4. Suspendre l'écran sur la plaque murale.

Mur Mur Bride de sécurité

• Avec l'aide d'un assistant ou de l'équipement de levage mécanique, accrocher l'écran avec les supports d'adaptateur attachés sur le dessus de la plaque montée au mur.
• Pousser les bagues de sécurité dans le fond des supports d'adaptateur vers le haut et serrer les deux vis pour verrouiller chaque support à la plaque murale.

Entretien

• Vérifier à intervalles réguliers que le support peut être utilisé de façon sûre et sécuritaire (au moins tous les trois mois). • Pour toute question, visiter triplellite. com/support.
