Тип продукта	Напольная тележка для телевизора с широкими ножками
Бренд	Tripp Lite
Модель	DMCS5585WL
Номинальная грузоподъемность	198 фунтов (около 90 кг)
Совместимость VESA	100x100, 200x100, 200x200, 300x100, 300x200, 300x300, 400x100, 400x200, 400x300, 400x400, 600x400, 1000x400, 1000x600 мм
Использование	Только внутри помещений
Гарантия	5 лет (ограниченная гарантия)
Материалы	Сталь
Требуется сборка	Да, с включенными инструментами
Обслуживание	Проверять безопасность каждые 3 месяца
Содержимое упаковки	Кронштейны, монтажные рычаги, винты, шайбы, проставки, упаковки M и P
Инструкции по безопасности	Не превышайте номинальную грузоподъемность; используйте помощника для подъема
Страна производства	Не указано

Часто задаваемые вопросы - DMCS5585WL Tripp Lite

Какова максимальная грузоподъемность тележки DMCS5585WL?

Номинальная грузоподъемность составляет 198 фунтов (около 90 кг). Никогда не превышайте этот предел, чтобы избежать травм или повреждений.

Какие типы телевизоров совместимы с этой тележкой?

Тележка совместима с телевизорами, имеющими конфигурацию отверстий VESA из следующих: 100x100, 200x100, 200x200, 300x100, 300x200, 300x300, 400x100, 400x200, 400x300, 400x400, 600x400, 1000x400 и 1000x600 мм.

Должен ли я собирать тележку самостоятельно?

Да, требуется сборка. Рекомендуется полностью прочитать руководство перед началом и привлечь помощника для подъема телевизора.

Какие инструменты прилагаются к тележке?

Тележка поставляется со всеми необходимыми инструментами, включая винты, шайбы, проставки и ключ. Проверьте список компонентов в руководстве.

Могу ли я использовать эту тележку на улице?

Нет, этот продукт предназначен только для использования внутри помещений. Использование на улице может привести к поломке или травмам.

Как обслуживать тележку?

Каждые три месяца проверяйте, что все крепления затянуты и опора надежна. Протирайте мягкой сухой тканью.

Каков гарантийный срок?

Tripp Lite предоставляет ограниченную гарантию на 5 лет на дефекты материалов и изготовления с даты первоначальной покупки.

Могу ли я установить телевизор более 85 дюймов?

Совместимость зависит от веса и размеров. Убедитесь, что телевизор соответствует грузоподъемности 198 фунтов и его крепление VESA входит в список. Если ширина отверстий превышает 1000 мм или высота 400 мм, прекратите установку и обратитесь в службу поддержки.

Что делать, если детали отсутствуют?

Если детали отсутствуют или повреждены, посетите tripplite.com/support для получения помощи.

Поставляется ли тележка с колесиками?

Да, тележка имеет широкие ножки с колесиками для облегчения перемещения. Убедитесь, что они надежно закреплены после сборки.

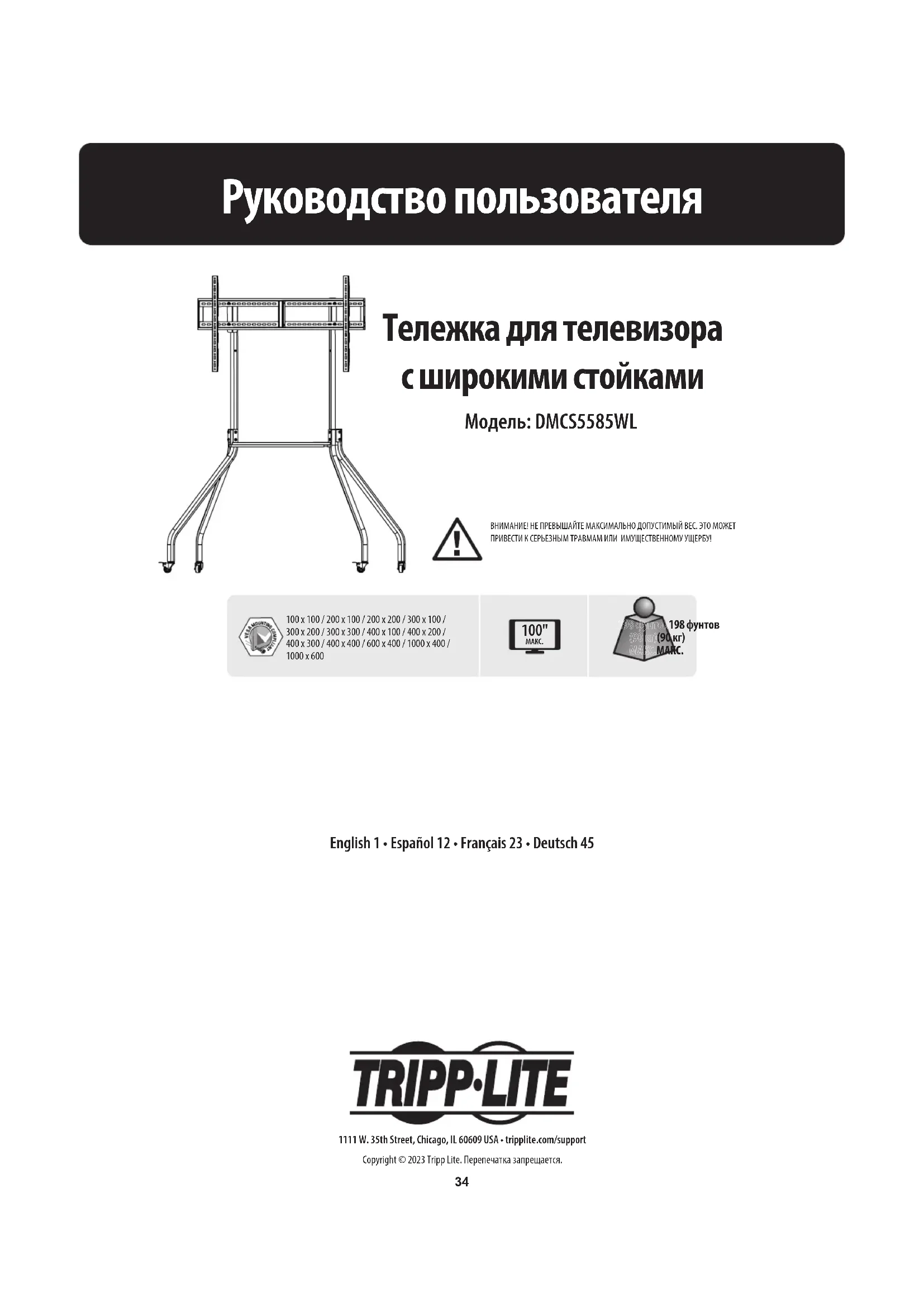

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DMCS5585WL Tripp Lite

Руководство пользователя

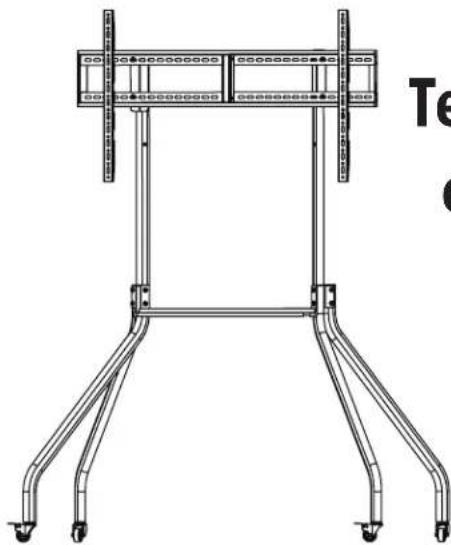

Тележка для телевизора с широкими стойками

Модель: DMCS5585WL

ВНИМАНИЕ! НЕ ПРЕВЫШАЙТЕ МАКСИМАЛЬНО ДОПУСТИМЫЙ ВЕС. ЭТО МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ ИМУЩЕСТВЕННОМУ УЩЕРБУ!

100 x 100 / 200 x 100 / 200 x 200 / 300 x 100 / 300 x 200 / 300 x 300 / 400 x 100 / 400 x 200 / 400 x 300 / 400 x 400 / 600 x 400 / 1000 x 400 / 1000 x 600

English 1 • Español 12 • Français 23 • Deutsch 45

TRIPP·LITE

Copyright © 2023 Tripp Lite. Перепечатка запрещается.

Указания по технике безопасности

ВНИМАНИЕ!

ПРИМЕЧАНИЕ. Перед началом установки и сборки модуля внимательно изучите все разделы руководства.

• Не начинайте установку до тех пор, пока не ознакомитесь со всеми указаниями и предупреждениями в настоящем руководстве и не поймете их смысл. При возникновении вопросов относительно любых указаний или предупреждений посетите страницу triplite.com/support.
• Данное изделие предназначено для установки и использования ТОЛЬКО в целях, указанных в настоящем руководстве. Неправильная установка данного изделия может привести к причинению материального ущерба или существенного вреда здоровью людей.
• Установка данного изделия должна производиться только специалистом с достаточной технической квалификацией и базовыми навыками строительства, в полной мере понимающим смысл информации, изложенной в настоящем руководстве.
• Убедитесь в том, что данное изделие может с запасом выдерживать суммарную нагрузку, создаваемую оборудованием и всеми входящими в комплект деталями оснастки и другими компонентами.
• Для безопасного подъема и надлежащего размещения оборудования обязательно обращайтесь за помощью или пользуйтесь грузоподъемным оборудованием.
• Данное изделие предназначено для использования только в закрытых помещениях. Использование данного изделия на открытом воздухе может привести к его выходу из строя и причинению вреда здоровью людей.

Гарантийные обязательства

Условия 5-летней ограниченной гарантии

Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 5 лет с момента первоначальной покупки данного изделия при условии его использования в соответствии со всеми применимыми к нему указаниями. В случае проявления каких-либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению.

ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУЛАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИСКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИПОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШЕУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых — исключение или ограничение размера побочных или косвенных убытков. В этих случаях вышемизложенные ограничения или исключения могут на вас не распространяться. Настоящая гарантия предоставляет вам конкретные юридические права, а набор других ваших прав может быть различным в зависимости от юрисдикции).

ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям.

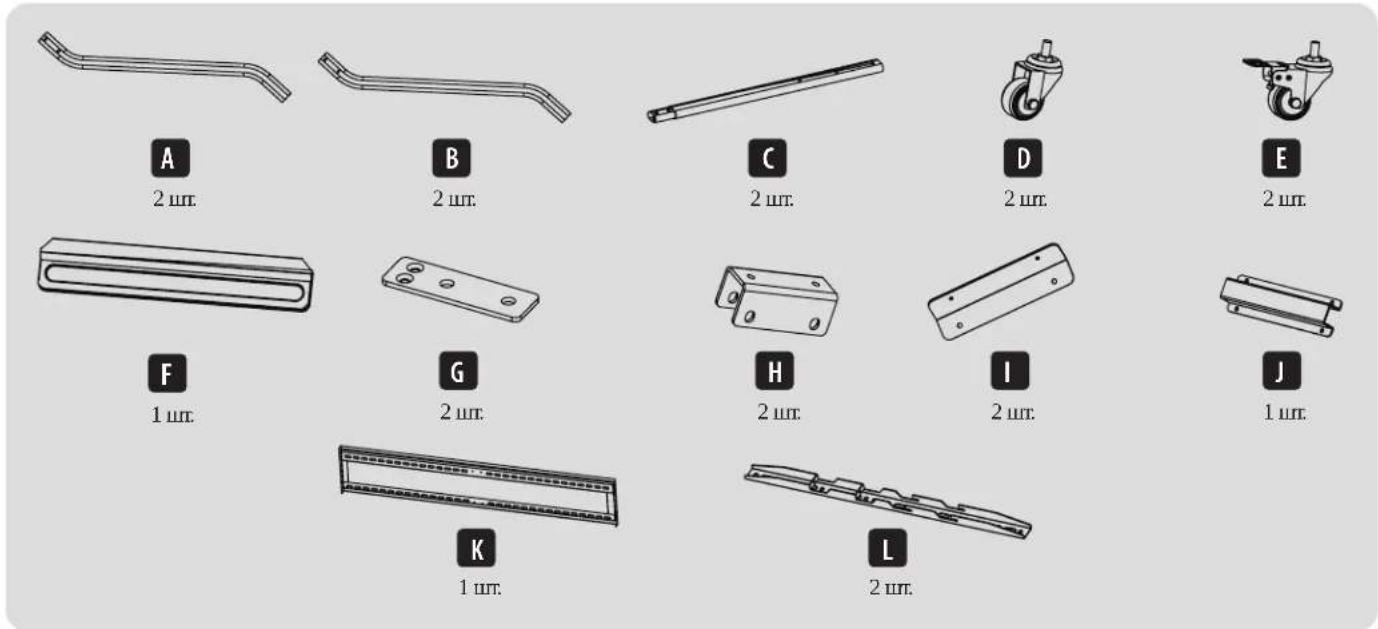

Перечень комплектации

ВНИМАНИЕ! Перед началом установки убедитесь в наличии всех деталей согласно перечню комплектации. В случае отсутствия или г. каких-либо деталей обратитесь за помощью на страницу triplite.com/support.

A 2 μm B 2 μm C 2 μm D 2 μm E 2 μm F 1 μm G 2 μm H 2 μm I 2 μm J 1 μm K 1 μm L 2 μm

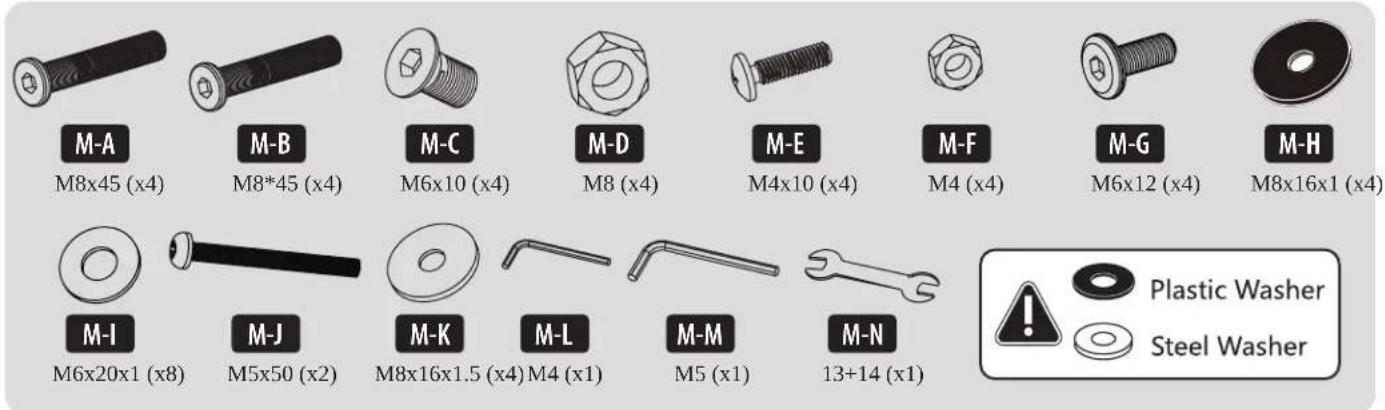

Упаковочный комплект М

M-A M8x45 (x4) M-B M8*45 (x4) M-C M6x10 (x4) M-D M8 (x4) M-E M4x10 (x4) M-F M4 (x4) M-G M6x12 (x4) M-H M-I M6x20x1 (x8) M-J M5x50 (x2) M-K M8x16x1.5 (x4) M4 (x1) M-L M-M M5 (x1) M-N 13+14 (x1) Plastic Washer Steel Washer

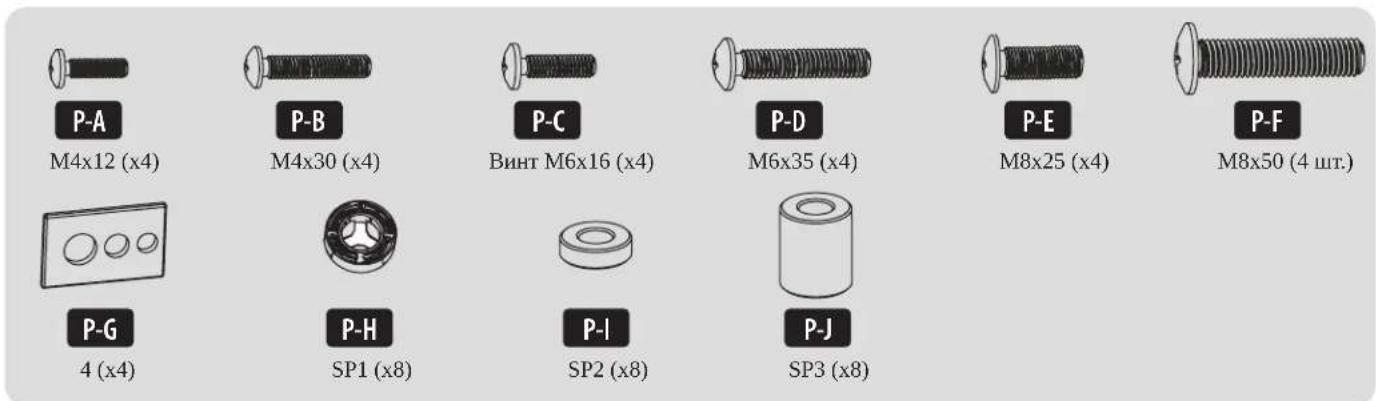

Упаковочный комплект P

P-A M4x12 (x4) P-B M4x30 (x4) P-C Винт M6x16 (x4) P-D M6x35 (x4) P-E M8x25 (x4) P-F M8x50 (4 шт.) P-G 4 (x4) P-H SP1 (x8) P-I SP2 (x8) P-J SP3 (x8)

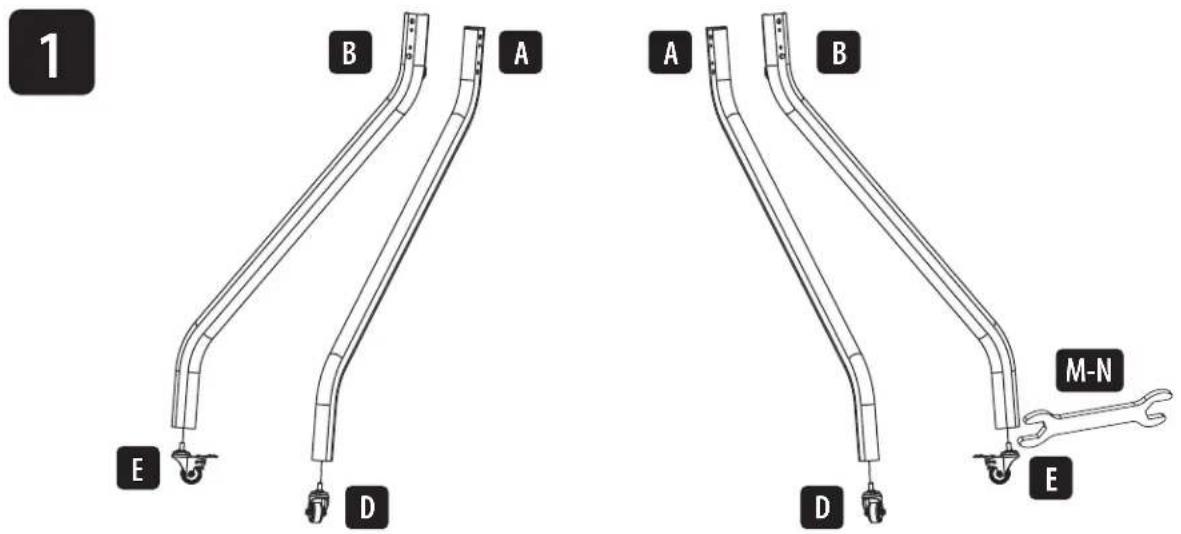

Порядок сборки

2

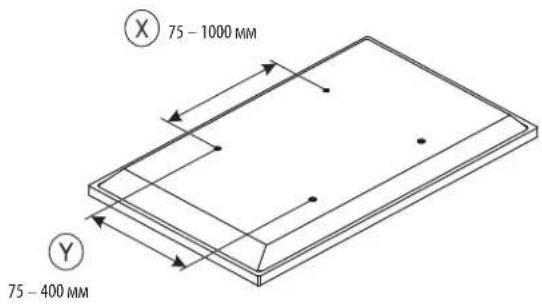

7 Измерьте ширину и высоту крепежных отверстий телевизора

X 75 - 1000 MM Y 75 - 400 MM

Если ширина X превышает 1000 мм, а высота Y составляет более 400 мм, ПРЕКРАТИТЕ установку и обратитесь в службу поддержки клиентов.

В комплект поставки входят 6 комплектов фиксирующих винтов для телевизора. Определите подходящий винт.

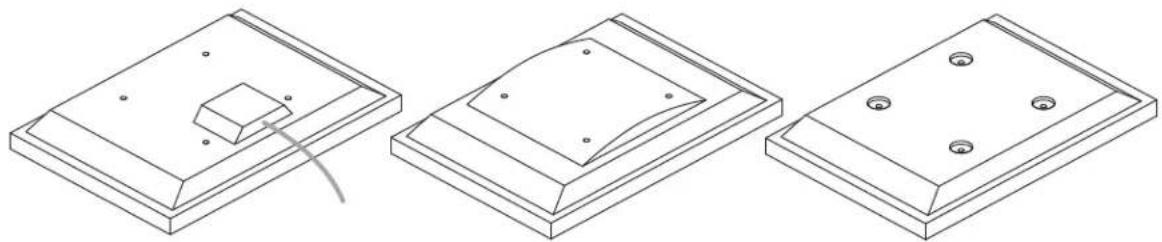

Проставки Для телевизоров с нестандартной/осложненной задней стенкой.

Без проставок Для телевизоров с плоской/неосложненной задней стенкой.

Примечание. Выбрайте подходящие винты, шайбы и проставки (при необходимости) в соответствии с типом экрана.

Внимание! Не перетягивайте винты.

Порядок сборки

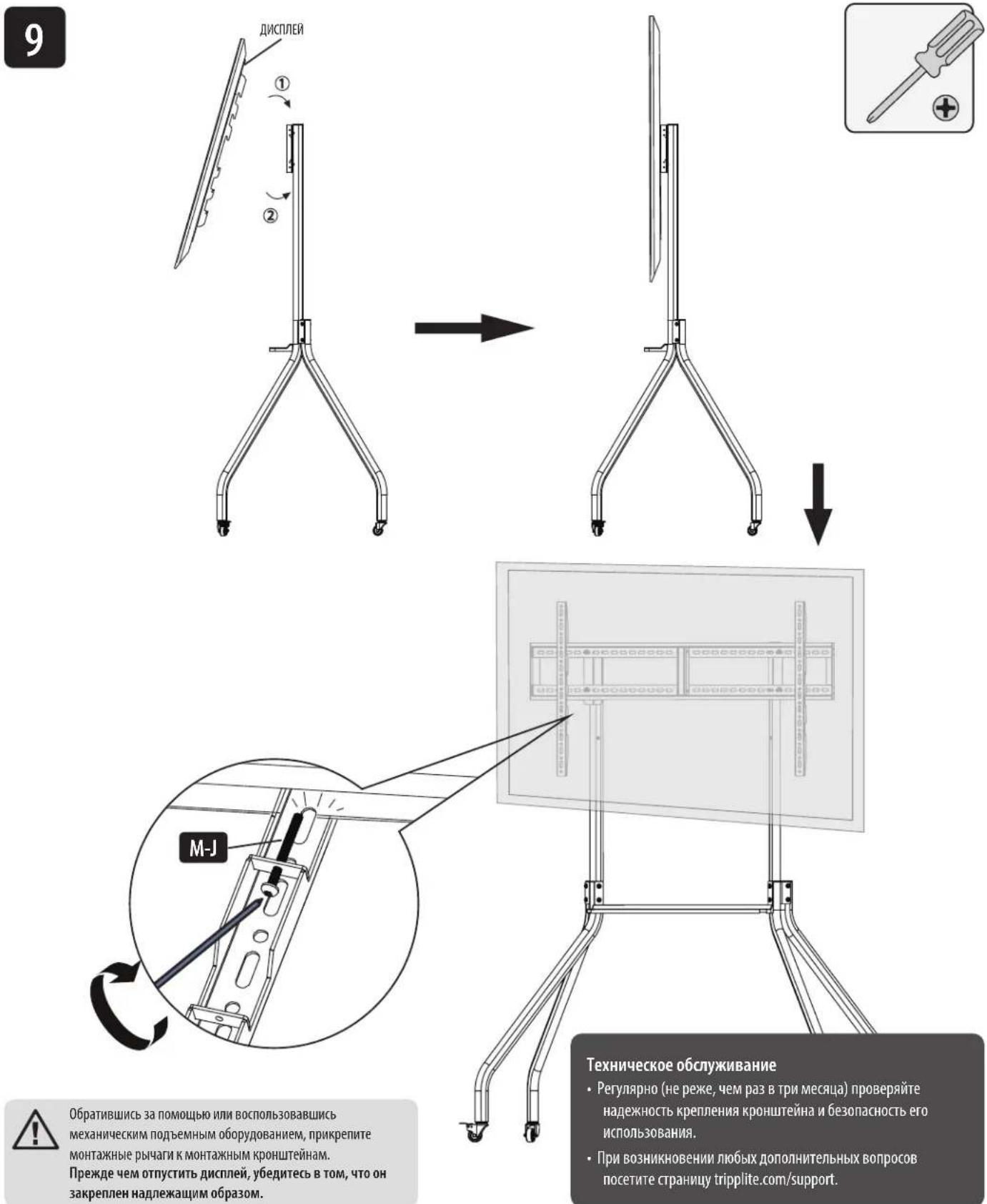

9 дисплей ① ② Обратившись за помощью или воспользовавшись механическим подъемным оборудованием, прикрепите монтажные рычаги к монтажным кронштейнам. Прежде чем отпустить дисплей, убедитесь в том, что он закреплен надлежащим образом. M-J Техническое обслуживание • Регулярно (не реже, чем раз в три месяца) проверяйте надежность крепления кронштейна и безопасность его использования. • При возникновении любых дополнительных вопросов посетите страницу triplite.com/support.
