DDR1327DCS - Support mural pour téléviseur Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

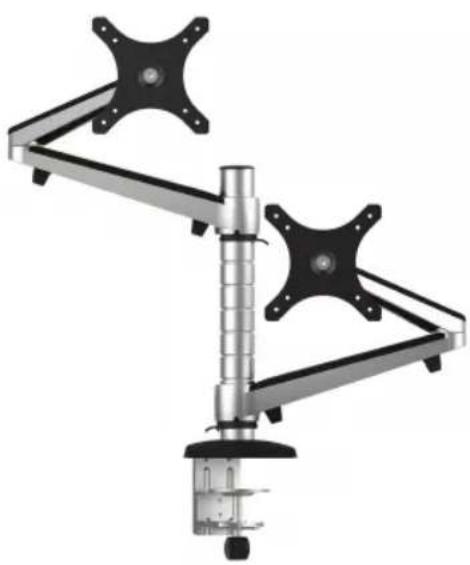

Type de produit	Support mural pour téléviseur (support de bureau double)
Marque	Tripp Lite
Modèle	DDR1327DCS
Utilisation prévue	Fixation de deux écrans plats sur un bureau
Capacité de charge	Jusqu'à 22 lb (10 kg) par bras (estimation)
Compatibilité VESA	75x75 mm et 100x100 mm
Épaisseur de bureau compatible	10 mm à 60 mm
Réglages	Rotation 360°, inclinaison +90°/-80°, pivotement 180°
Matière principale	Acier
Vis incluses	M4x8, M5x8, rondelles
Outils inclus	Clé hexagonale de 6 mm et 4 mm
Installation	Fixation par bride et bouton sur le rebord du bureau
Gestion des câbles	Agrafes intégrées pour acheminement des câbles
Entretien	Vérifier tous les 3 mois le serrage et l'intégrité
Garantie	5 ans limitée
Utilisation	Intérieur uniquement
Poids net	Environ 2,5 kg (estimation)

FOIRE AUX QUESTIONS - DDR1327DCS Tripp Lite

Ce support est-il compatible avec mon écran ?

Le support DDR1327DCS est compatible avec les écrans plats supportant les normes VESA 75x75 mm ou 100x100 mm. Il inclut des vis M4 et M5 pour la fixation.

Quelle est l'épaisseur de bureau maximale ?

Le support s'adapte aux bureaux d'une épaisseur comprise entre 10 mm et 60 mm.

Puis-je incliner ou pivoter les écrans ?

Oui, chaque bras offre une rotation de 360°, une inclinaison de +90° à -80° et un pivotement de 180°.

Quels outils sont fournis ?

Le kit inclut une clé hexagonale de 6 mm et une de 4 mm pour le réglage final.

Comment fixer le support au bureau ?

Glissez l'ensemble du support sur le rebord du bureau jusqu'à ce que la bride soit en contact, puis serrez le bouton pour maintenir le support solidement.

Quelle est la capacité de charge maximale ?

Bien que non spécifiée officiellement, la capacité est estimée à environ 22 lb (10 kg) par bras.

Faut-il percer le bureau ?

Non, le support se fixe par serrage sur le rebord du bureau sans perçage.

Comment gérer les câbles ?

Utilisez les agrafes fournies pour acheminer les câbles le long des bras, en laissant suffisamment de mou pour les mouvements.

Quel entretien est nécessaire ?

Vérifiez tous les trois mois le serrage des vis et l'état général du support pour garantir une utilisation sécurisée.

Où trouver des pièces de rechange ou une assistance ?

Rendez-vous sur le site www.tripplite.com/support pour obtenir de l'aide en cas de pièces manquantes ou défectueuses.

MODE D'EMPLOI DDR1327DCS Tripp Lite

Bride pour bureau double pour écran plat

MODÈLE : DDR1327DCS

Droits d'auteur © 2014 Tripp Lite. Tous droits réservés.

REMARQUE : Lire le manuel d'instructions en entier avant de commencer l'installation et l'assemblage.

Avertissement

• Ne pas commencer l'installation avant d'avoir lu et compris les instructions et les avertissements contenus dans le présent manuel. Si vous avez des questions concernant les instructions ou les avertissements, veuillez visiter www.tripplite.com/support.
• Ce support de montage a été conçu pour être installé et utilisé UNIQUEMENT tel que spécifié dans le présent manuel. Une mauvaise installation de ce produit pourrait causer des dommages ou des blessures graves.
• Ce produit ne devrait être installé que par une personne ayant de bonnes aptitudes en mécanique et une expérience de base en construction de même qu’une pleine connaissance du présent manuel d'instructions.
• S'assurer que la surface d'appui peut supporter sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés.
• Toujours faire appel à un assistant ou utiliser de l'équipement de levage mécanique pour soulever et positionner l'équipement sans risque.
• Serrer fermement les vis, mais sans trop serrer. Trop serrer les vis risquerait de les endommager, réduisant considérablement leur résistance à l'arrachement.
• Ce produit est prévu pour être utilisé à l'intérieur uniquement. L'utilisation de ce produit à l'extérieur pourrait entraîner une défaillance du produit et des lésions corporelles.

Garantie limitée de 5 ans

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matière ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à sa seule discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UN ACCIDENT, D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR NE DONNE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE INTERDITE PAR LA LOI APPLICABLE, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient selon la juridiction).

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

La politique de Tripp Lite en est une d'amélioration continue. Les spécifications sont sujettes à changement sans préavis.

IMPORTANT : Veuillez vous assurer d'avoir reçu toutes les pièces conformément à la liste de vérification des composants avant de procéder à l'installation. Si des pièces sont manquantes ou défectueuses, visitez www.tripplite.com/support pour obtenir de l'aide.

Ensemble de support de bureau (x1)

Embout (x1)

Ensemble de montage (x2)

Collier (x3) Manchon (x2) Bouton (x2)

M4X8 (x8)

M5X8 (x8) Rondelle (x8)

Clé hexagonale de 6 mm (x1) Clé hexagonale de 4 mm (x1)

1. Installer l'ensemble de support de bureau

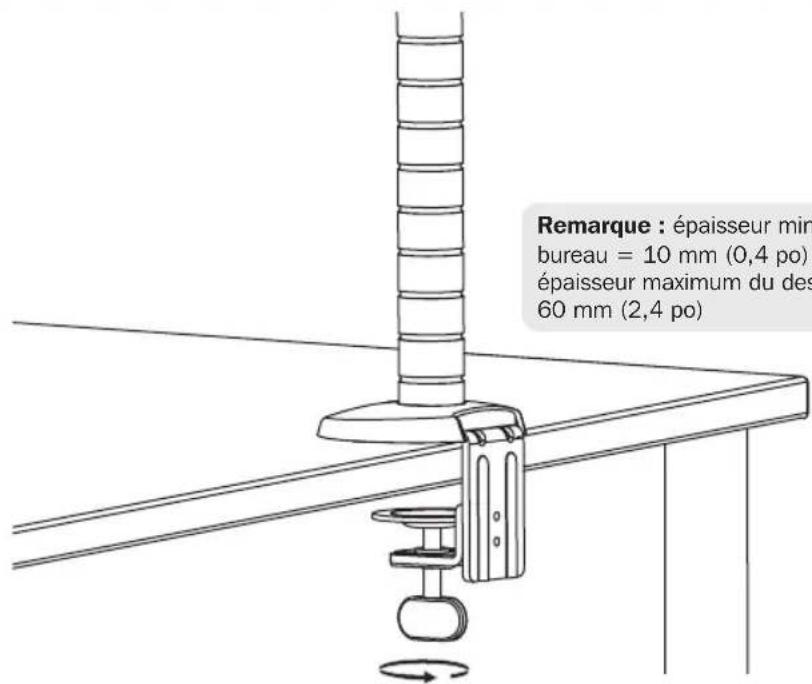

Remarque : épaisseur minimum du dessus du bureau = 10 mm (0,4 po) épaisseur maximum du dessus du bureau = 60 mm (2,4 po)

• Déterminer l'emplacement approximatif du support en gardant à l'esprit les exigences quant à la taille de l'écran, au réglage de la hauteur et l'angle/pivotement.
• Faire glisser l'ensemble du support pour bureau sur le rebord du bureau de façon à ce que la bride entre entièrement en contact avec le rebord du bureau.
• Tourner le bouton pour ajuster la bride au rebord du bureau et la maintenir solidement en place.

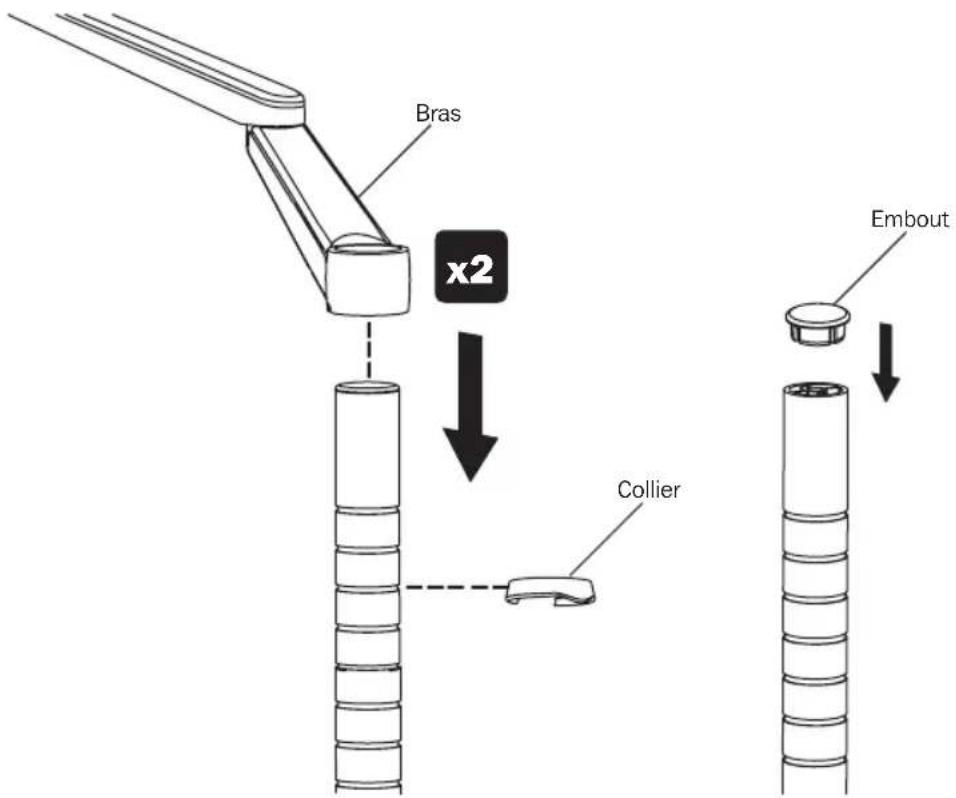

2. Installer les bras

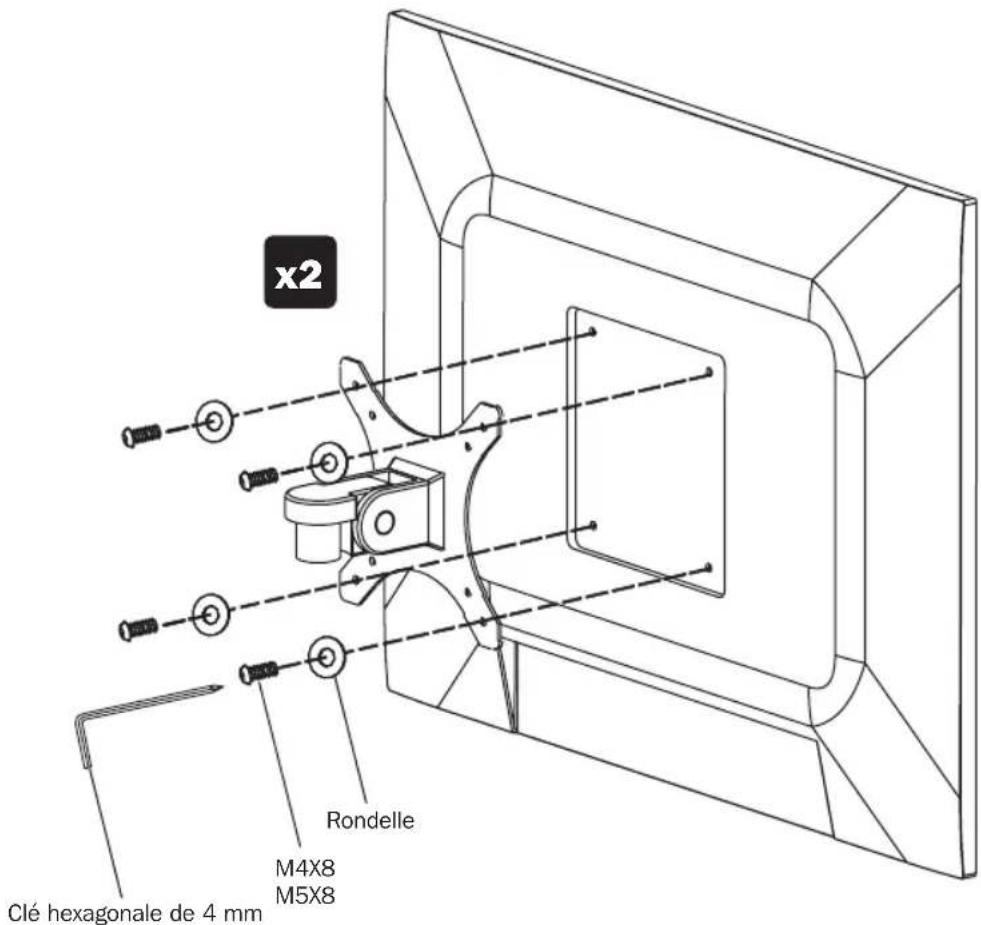

3-1 Fixer les écrans aux ensembles de montage

Fixez l'écran à l'ensemble de montage avec les vis appropriées inclus. Ne pas trop serrer les vis.

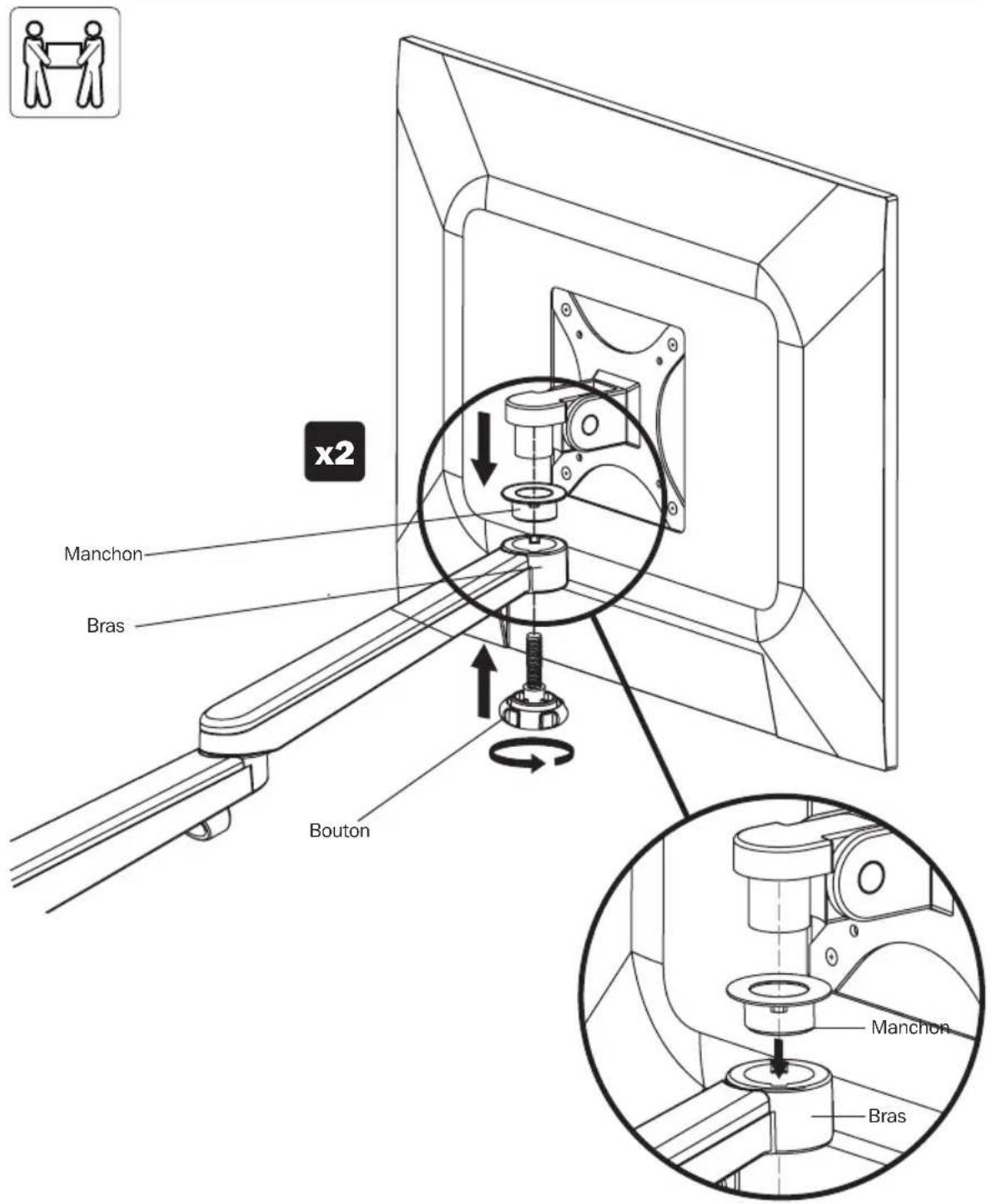

3-2 Fixer les écrans aux bras

Toujours faire appel à un assistant ou utiliser de l'équipement de levage mécanique pour soulever et mettre en place l'équipement de façon sécuritaire. S'assurer que l'écran est solidement retenu en place avant de lâcher.

Serrer fermement le bouton, mais sans trop serrer.

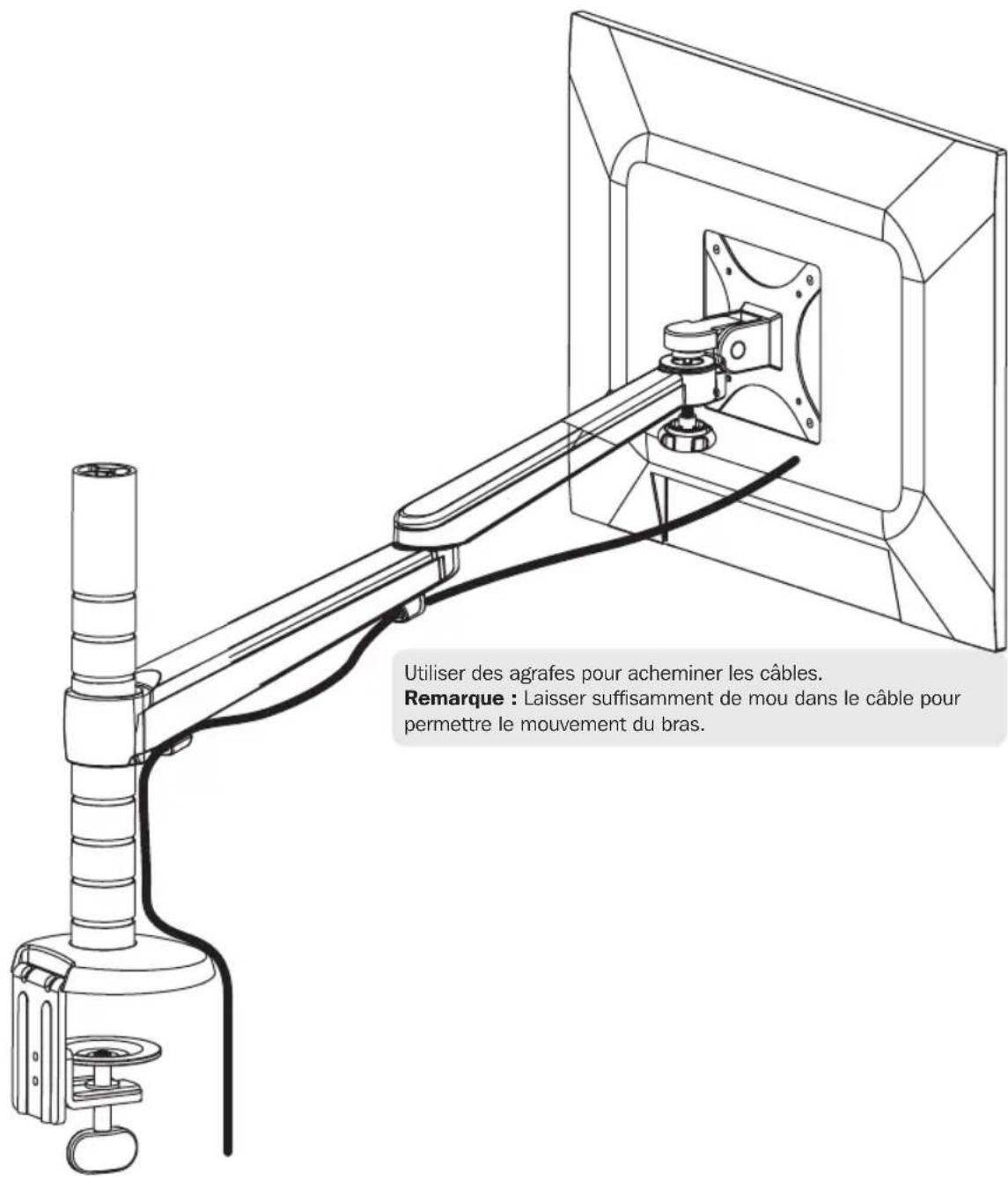

4. Acheminer le câblage

5. Réglage

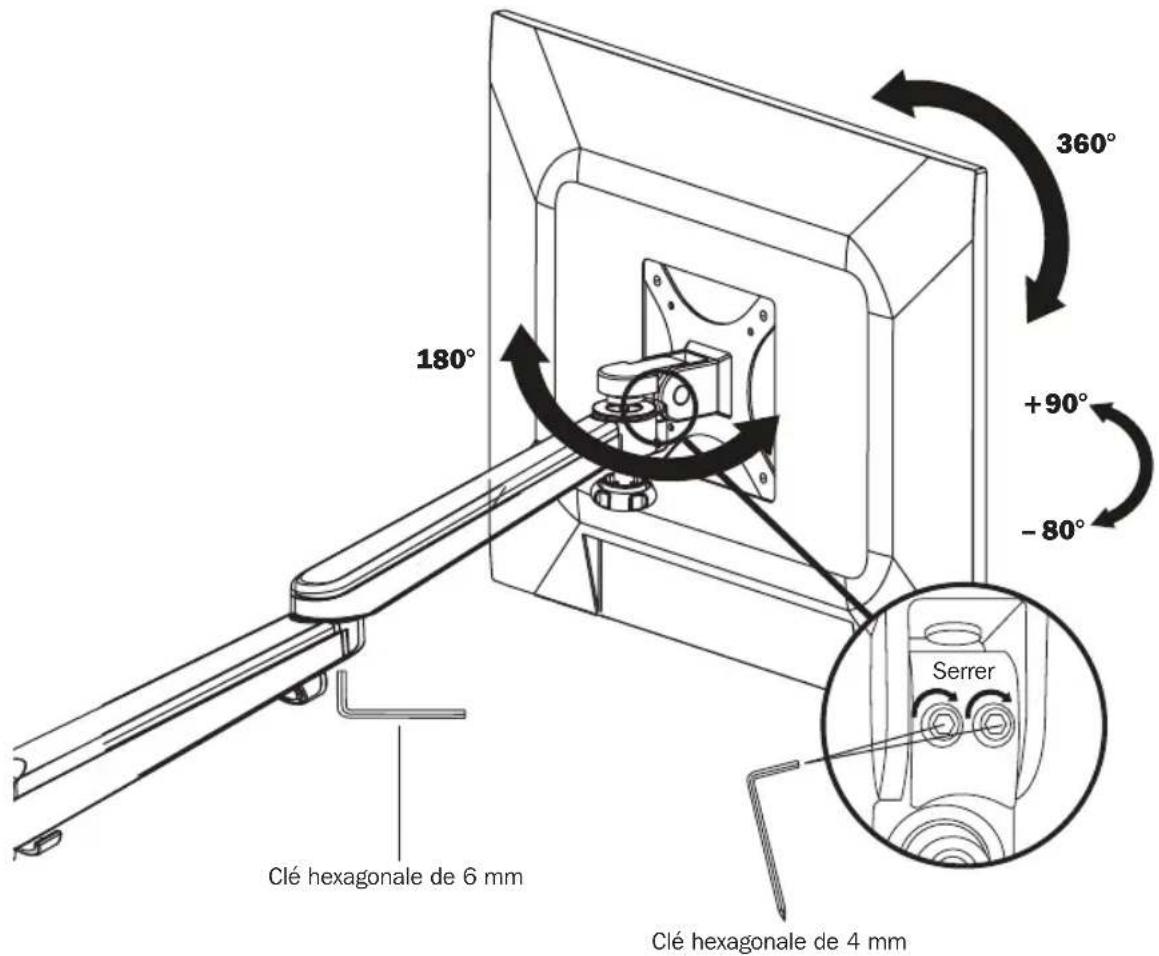

Une fois que les écrans sont réglés à leur position finale souhaitée, serrer les boulons en utilisant les clés hexagonales fournies.

Ne pas trop serrer les boulons.

Entretien

• Vérifier à intervalles réguliers que le support peut être utilisé de façon sûre et sécuritaire (au moins tous les trois mois). • Veuillez visiter www.tripplite.com/support si vous avez des questions.

WICHTIG: Veuillez vous assurer d'avoir reçu toutes les pièces conformément à la liste de vérification des composants avant de procéder à l'installation. Si des pièces sont manquantes ou défectueuses, visitez www. triplite. com/support pour obtenir de l'aide.
