Produkttyp	Wandhalterung für Fernseher (Doppel-Schreibtischhalterung)
Marke	Tripp Lite
Modell	DDR1327DCS
Verwendungszweck	Befestigung von zwei Flachbildschirmen an einem Schreibtisch
Tragfähigkeit	Bis zu 22 lb (10 kg) pro Arm (Schätzung)
VESA-Kompatibilität	75x75 mm und 100x100 mm
Geeignete Schreibtischstärke	10 mm bis 60 mm
Einstellungen	Drehung 360°, Neigung +90°/-80°, Schwenk 180°
Hauptmaterial	Stahl
Enthaltene Schrauben	M4x8, M5x8, Unterlegscheiben
Enthaltene Werkzeuge	6-mm- und 4-mm-Inbusschlüssel
Installation	Befestigung mit Klemmplatte und Knopf an der Schreibtischkante
Kabelmanagement	Integrierte Clips für Kabelführung
Wartung	Alle 3 Monate die Festigkeit und Integrität überprüfen
Garantie	5 Jahre eingeschränkt
Verwendung	Nur in Innenräumen
Nettogewicht	ca. 2,5 kg (Schätzung)

Häufig gestellte Fragen - DDR1327DCS Tripp Lite

Ist diese Halterung mit meinem Bildschirm kompatibel?

Die Halterung DDR1327DCS ist mit Flachbildschirmen kompatibel, die die VESA-Normen 75x75 mm oder 100x100 mm unterstützen. Sie enthält M4- und M5-Schrauben zur Befestigung.

Wie dick darf der Schreibtisch maximal sein?

Die Halterung passt auf Schreibtische mit einer Dicke zwischen 10 mm und 60 mm.

Kann ich die Bildschirme neigen oder schwenken?

Ja, jeder Arm bietet eine Drehung von 360°, eine Neigung von +90° bis -80° und einen Schwenk von 180°.

Welche Werkzeuge werden mitgeliefert?

Das Kit enthält einen 6-mm- und einen 4-mm-Inbusschlüssel für die Feineinstellung.

Wie befestige ich die Halterung am Schreibtisch?

Schieben Sie die gesamte Halterung über die Schreibtischkante, bis die Klemmplatte Kontakt hat, und ziehen Sie dann den Knopf fest, um die Halterung sicher zu fixieren.

Was ist die maximale Tragfähigkeit?

Obwohl offiziell nicht angegeben, wird die Kapazität auf etwa 22 lb (10 kg) pro Arm geschätzt.

Muss der Schreibtisch gebohrt werden?

Nein, die Halterung wird ohne Bohren durch Klemmung an der Schreibtischkante befestigt.

Wie verwalte ich die Kabel?

Verwenden Sie die mitgelieferten Clips, um die Kabel entlang der Arme zu führen, wobei Sie genügend Spiel für Bewegungen lassen.

Welche Wartung ist erforderlich?

Überprüfen Sie alle drei Monate die Festigkeit der Schrauben und den allgemeinen Zustand der Halterung, um eine sichere Nutzung zu gewährleisten.

Wo finde ich Ersatzteile oder Unterstützung?

Besuchen Sie die Website www.tripplite.com/support, um Hilfe bei fehlenden oder defekten Teilen zu erhalten.

BEDIENUNGSANLEITUNG DDR1327DCS Tripp Lite

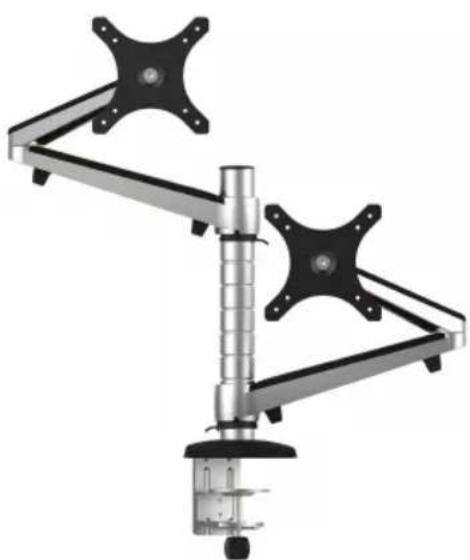

Dual-Flachbildschirm- Tischhalterung

MODELL: DDR1327DCS

ACHTUNG: DAS ANGEGEBENE MAXIMALGEWICHT DARF NICHT ÜBERSCHRITTEN WERDEN. ES KÖNNEN SCHWERE KÖRPERVERLETZUNGEN ODER ERHEBLICHE SACHSCHÄDEN EINTRETEN!

75x75/100x100

Copyright © 2014 Tripp Lite. Alle Rechte vorbehalten.

HINWEIS: Lesen Sie das gesamte Handbuch, bevor Sie mit der Installation und Montage beginnen.

WARNUNG

• Beginnen Sie mit der Installation erst, nachdem Sie die Anweisungen und Warnungen in diesem Handbuch gelesen und verstanden haben. Falls Sie Fragen bezüglich der Anweisungen oder Warnungen haben, besuchen Sie www.tripplite.com/support.
• Die Halterung sollte nur wie in diesem Handbuch angegeben installiert und verwendet werden. Die unsachgemäße Installation dieses Produkts kann zu Sachschäden oder schweren Verletzungen führen.
• Dieses Produkt darf nur von einer Person mit guten Montagefähigkeiten und Grunderfahrung im Bauwesen montiert werden, die alle Anweisungen in der vorliegenden Montageanleitung vollständig verstanden hat.
• Stellen Sie sicher, dass die verwendete Montagefläche das Gewicht des Geräts sowie des zugehörigen Materials und sämtlicher zugehöriger Komponenten sicher tragen kann.
• Verwenden Sie eine mechanische Hebevorrichtung, um das Gerät sicher anzuheben und zu positionieren.
• Die Schrauben fest anziehen, ohne sie zu überdrehen. Durch zu festes Anziehen können die Schrauben beschädigt werden, wodurch die Haltekraft stark reduziert wird.
• Dieses Produkt ist nur zur Verwendung in geschlossenen Räumen bestimmt. Die Verwendung im Freien kann zu Fehlfunktionen und Verletzungen führen.

Garantie

5-Jahres-Garantie

Der Verkäufer garantiert für einen Zeitraum von fünf Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß aller zutreffenden Anweisungen verwendet wird. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTEN GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jedoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden.

Komponentenliste

Die Tischhalterung installieren (x2)

Manschette (x3) Buchse (x2) Knopf (x2)

M4X8 (x8)

M5X8 (x8) Beilagscheibe (x8)

6 mm-Inbusschlüssel (x1) 4 mm-Inbusschlüssel (x1)

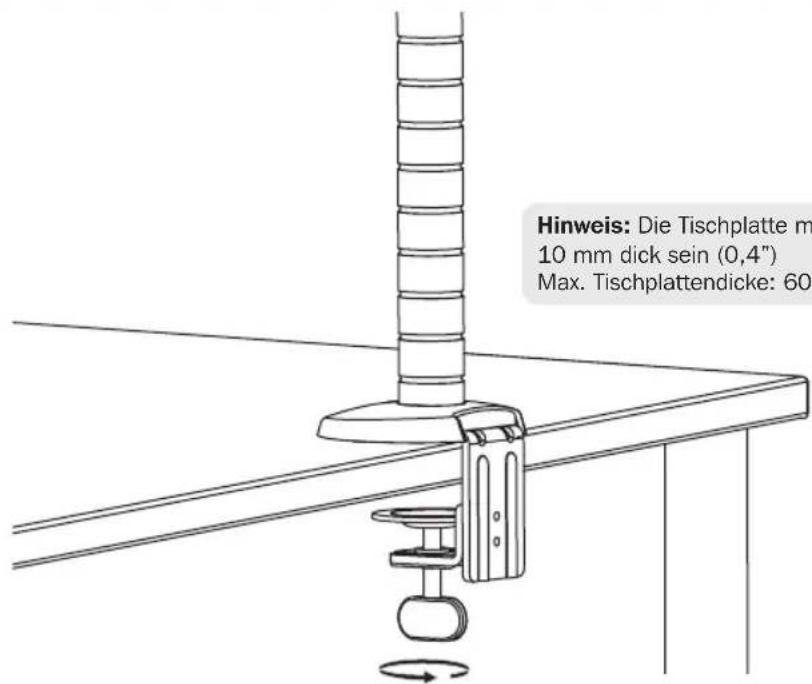

1. Die Tischhalterung installieren

Hinweis: Die Tischplatte muss mindestens 10 mm dick sein (0,4")
Max. Tischplattendicke: 60 mm (2,4")

• Legen Sie unter Beachtung der Bildschirmgröße, der Höheneinstellung und der Neigungswinkeleinstellung näherungsweise den Standort für die Tischhalterung fest.
• Schieben Sie die Tischhalterung über die Tischkante auf die Tischplatte, so dass die Halterung überall guten Kontakt zur Tischplatte hat.
• Drehen Sie den Knopf, um die Halterung am Tisch zu befestigen und ziehen Sie ihn sicher fest.

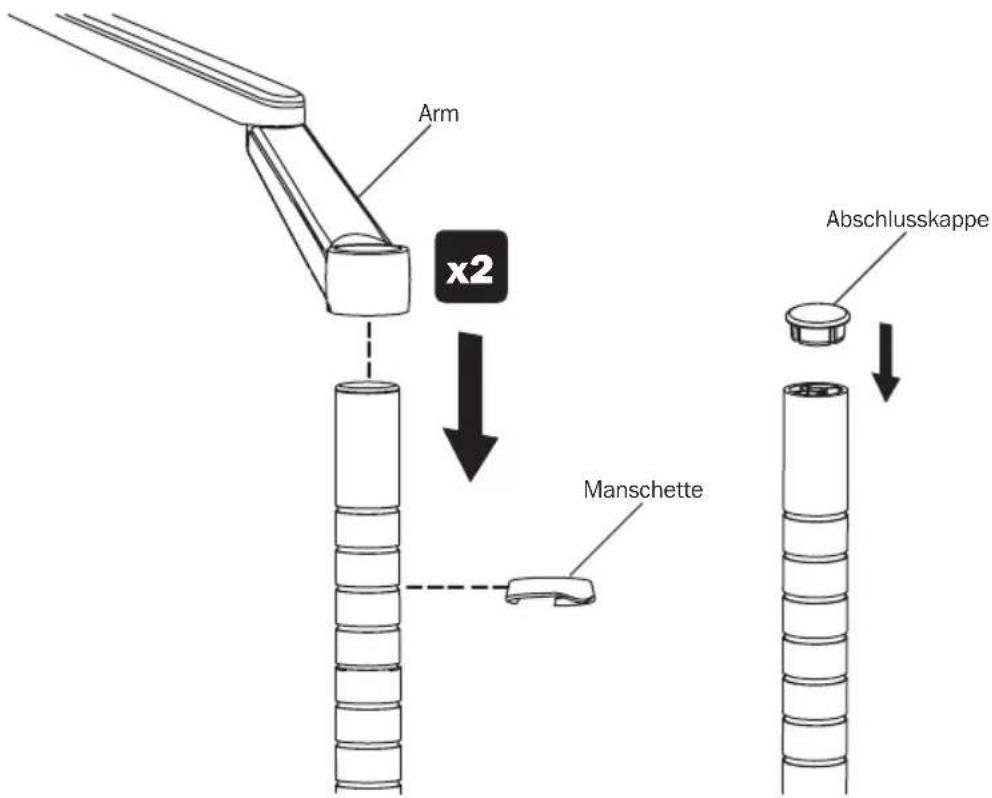

2. Die Arme installieren

3. Die Bildschirme installieren

3-1 Die Bildschirme an den Bildschirmbefestigungen anbringen

Den Bildschirm unter Verwendung der richtigen, mitgelieferten Schrauben an der Bildschirmbefestigung anbringen.

Die Schrauben nicht übermäßig fest anziehen.

3. Die Bildschirme installieren

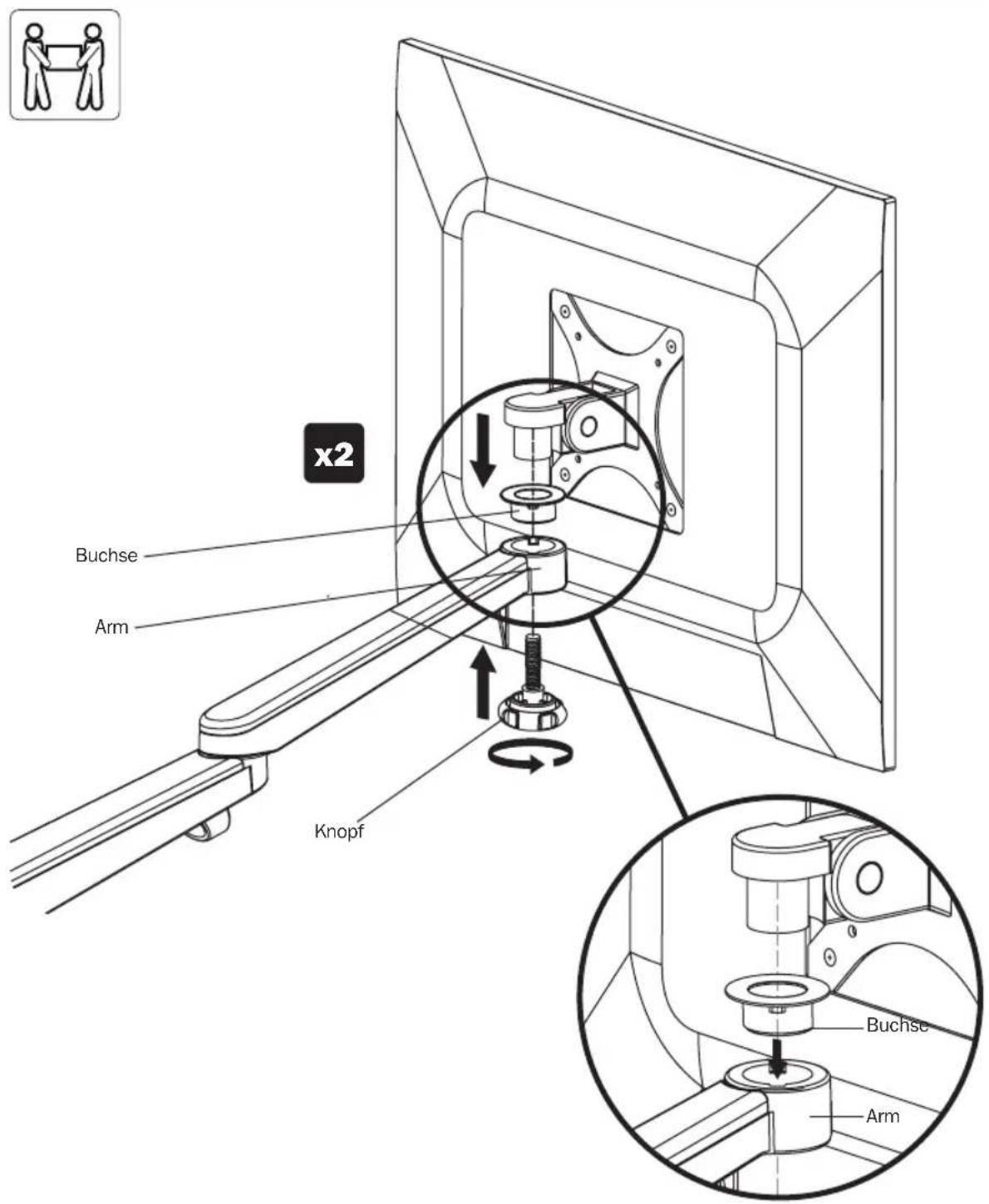

3-2 Die Bildschirme an den Armen befestigen

Bitten Sie jemanden um Hilfe oder verwenden Sie stets eine mechanische Hebevorrichtung, um den Bildschirm sicher anzuheben und zu positionieren. Vergewissern Sie sich vor dem Loslassen, dass der Bildschirm sicher befestigt ist.

Drehen Sie den Knopf sicher fest, ohne ihn zu überdrehen.

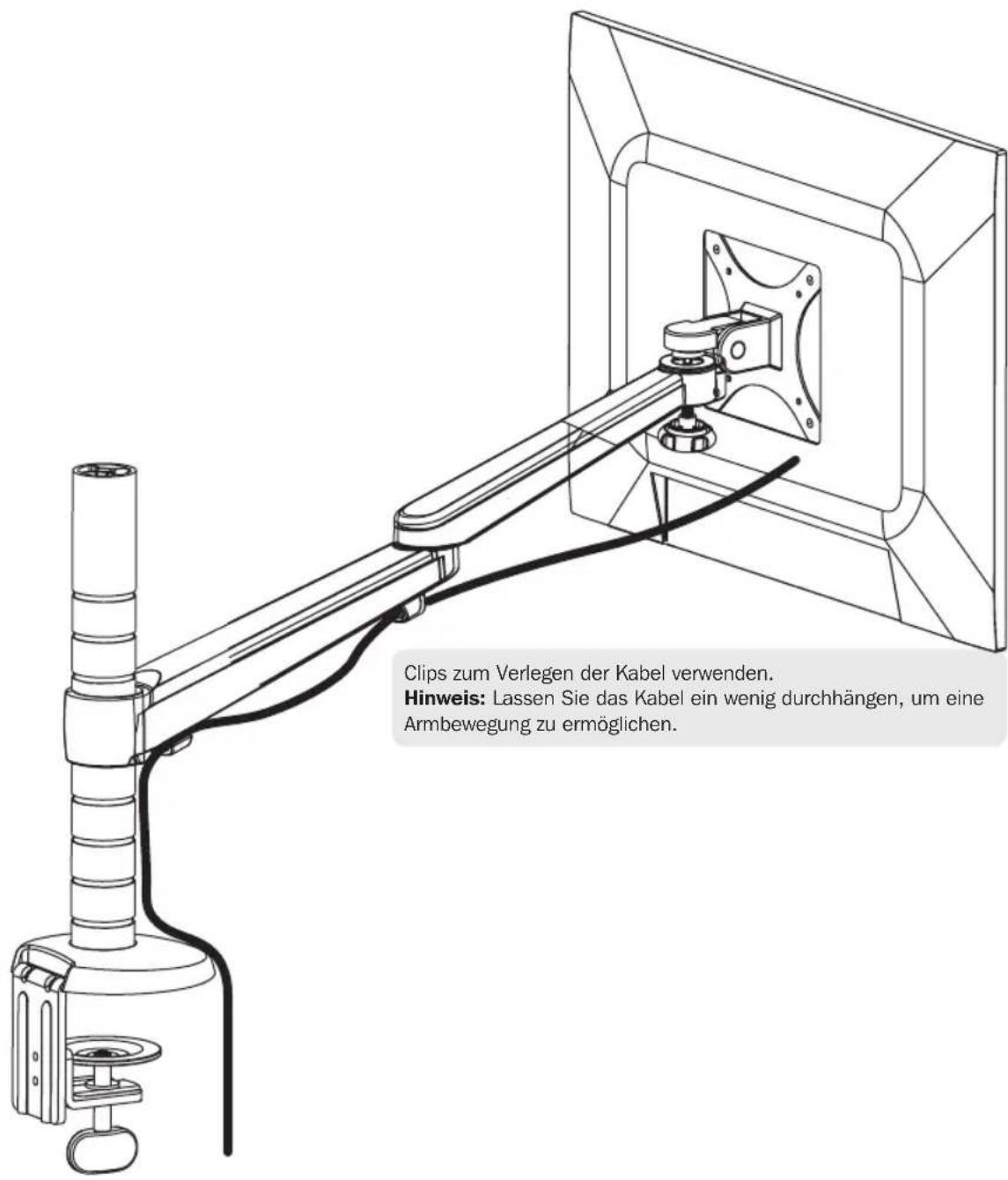

4. Die Kabel verlegen

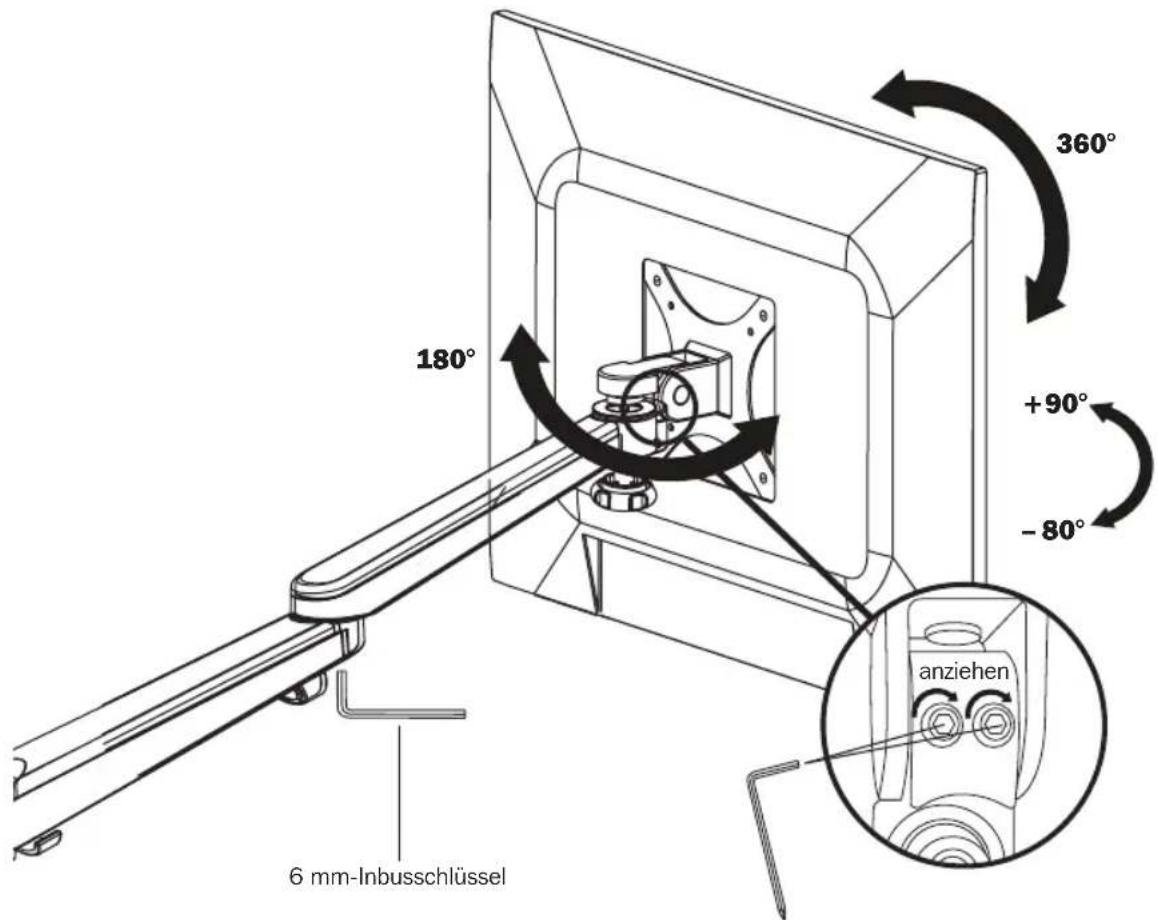

5. Ausrichtung

4 mm-Inbusschlüssel

Nachdem die Bildschirme in ihre endgültige, gewünschte Stellung ausgerichtet wurden, die Schrauben unter Verwendung der mitgelieferten Inbusschlüssels festziehen.

Die Schrauben nicht übermäßig fest anziehen.

Wartung

• Überprüfen Sie in regelmäßigen Abständen (mindestens alle drei Monate), ob die Halterung sicher angebracht ist.
  • Falls Sie Fragen haben, besuchen Sie www.tripplite.com/support.
