DDR1327DCS - Soporte de pared para televisión Tripp Lite - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soporte de pared para televisor (soporte de escritorio doble)
Marca	Tripp Lite
Modelo	DDR1327DCS
Uso previsto	Fijación de dos pantallas planas en un escritorio
Capacidad de carga	Hasta 22 lb (10 kg) por brazo (estimación)
Compatibilidad VESA	75x75 mm y 100x100 mm
Grosor de escritorio compatible	10 mm a 60 mm
Ajustes	Rotación 360°, inclinación +90°/-80°, giro 180°
Material principal	Acero
Tornillos incluidos	M4x8, M5x8, arandelas
Herramientas incluidas	Llave hexagonal de 6 mm y 4 mm
Instalación	Fijación mediante brida y botón en el borde del escritorio
Gestión de cables	Grapas integradas para el enrutamiento de cables
Mantenimiento	Verificar cada 3 meses el apriete y la integridad
Garantía	5 años limitada
Uso	Solo interior
Peso neto	Aproximadamente 2,5 kg (estimación)

Preguntas frecuentes - DDR1327DCS Tripp Lite

¿Este soporte es compatible con mi pantalla?

El soporte DDR1327DCS es compatible con pantallas planas que admitan los estándares VESA 75x75 mm o 100x100 mm. Incluye tornillos M4 y M5 para la fijación.

¿Cuál es el grosor máximo del escritorio?

El soporte se adapta a escritorios con un grosor entre 10 mm y 60 mm.

¿Puedo inclinar o girar las pantallas?

Sí, cada brazo ofrece rotación de 360°, inclinación de +90° a -80° y giro de 180°.

¿Qué herramientas se incluyen?

El kit incluye una llave hexagonal de 6 mm y una de 4 mm para el ajuste final.

¿Cómo fijar el soporte al escritorio?

Deslice el conjunto del soporte sobre el borde del escritorio hasta que la brida haga contacto, luego apriete el botón para mantener el soporte firmemente.

¿Cuál es la capacidad de carga máxima?

Aunque no está especificada oficialmente, la capacidad se estima en aproximadamente 22 lb (10 kg) por brazo.

¿Es necesario perforar el escritorio?

No, el soporte se fija mediante apriete en el borde del escritorio sin perforación.

¿Cómo gestionar los cables?

Use las grapas proporcionadas para enrutar los cables a lo largo de los brazos, dejando suficiente holgura para los movimientos.

¿Qué mantenimiento es necesario?

Verifique cada tres meses el apriete de los tornillos y el estado general del soporte para garantizar un uso seguro.

¿Dónde encontrar piezas de repuesto o asistencia?

Visite el sitio web www.tripplite.com/support para obtener ayuda en caso de piezas faltantes o defectuosas.

MANUAL DE USUARIO DDR1327DCS Tripp Lite

Manual del Propietario

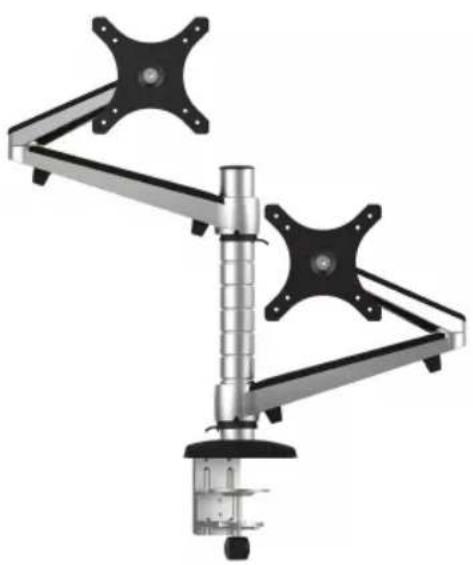

Soporte de Escritorio para Doble Pantalla Plana

MODELO: DDR1327DCS

PRECAUCIÓN: NO EXCEDA LA CAPACIDAD MÁXIMA DE CARGA INDICADA.

¡PUEDE OCURRIR UNA LESIÓN SEVERA O DAÑO A LA PROPIEDAD!

75×75/100×100

Copyright © 2014 Tripp Lite. Todos los derechos reservados.

ADVERTENCIA

• No inicie la instalación hasta que haya leído y entendido las instrucciones y advertencias contenidas en este manual. Si tiene algunas preguntas con respecto a alguna de las instrucciones o advertencias, visite por favor www.triplite.com/support.
• El soporte de instalación fue diseñado para instalarse y usarse SOLAMENTE como se especifica en este manual. La instalación incorrecta de este producto puede causar daños o lesiones severas.
• Este producto debe ser instalado únicamente por alguien con una buena habilidad mecánica, experiencia básica de construcción y un entendimiento completo de este manual de instrucciones.
• Cerciórese que la superficie de instalación pueda soportar con seguridad la carga combinada de todo el hardware y componentes instalados.
• Utilice siempre un ayudante o equipo de elevación mecánico para levantar y colocar el equipo con seguridad.
• Apriete los tornillos firmemente pero no en exceso. Apretar excesivamente los tornillos puede dañar los componentes, reduciendo grandemente su capacidad de soporte.
• Este producto está diseñado para usarse sólo en interiores. El utilizar este producto en exteriores podría conducir a fallas del producto y lesiones personales.

Garantía

Garantía Limitada por 5 Años

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obra por un período de 5 años a partir de la fecha de compra inicial. Si el producto prueba ser defectuoso en material o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción.

ESTA GARANTÍA NO APLICA AL DESGASTE NORMAL O A DAÑOS RESULTANTES DE ACCIDENTES, MAL USO, ABUSO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS DE LA ESTIPULADA AQUÍ. EXCEPTO A LA EXTENSIÓN PROHIBIDA POR LA LEY APLICABLE, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; Y ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES Y CONSECUENCIALES. (Algunos estados no permiten limitaciones en cuanto dura una garantía y algunos estados no permiten la exclusión de limitación de daños incidentales o consecuenciales, de modo que las limitaciones anteriores pueden no aplicar para usted. Esta garantía le otorga derechos legales específicos y usted puede tener otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: Antes de usarlo, cada usuario debe debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso.

Lista de Comprobación de Componentes

IMPORTANTE: Asegúrese antes de instalar, de haber recibido todas las partes de acuerdo a la lista de comprobación de componentes. Si faltase cualquier parte o estuviese dañada, visite www.triplite.com/support para solicitar servicio.

Conjunto de Soporte de Escritorio (x1)

Tapa de Extremo (x1)

Conjunto de Instalación (x2)

Collarín (x3) Manguito (x2) Perilla (x2)

M4X8 (x8)

M5X8 (x8) Arandela (x8)

Llave Hexagonal de 6 mm (x1) Llave Hexagonal de 4 mm (x1)

1. Instale el Conjunto de Soporte de Escritorio

• Determine la ubicación aproximada para instalación, teniendo en cuenta los requerimientos de tamaño de pantalla, ajuste de altura e inclinación/giro.

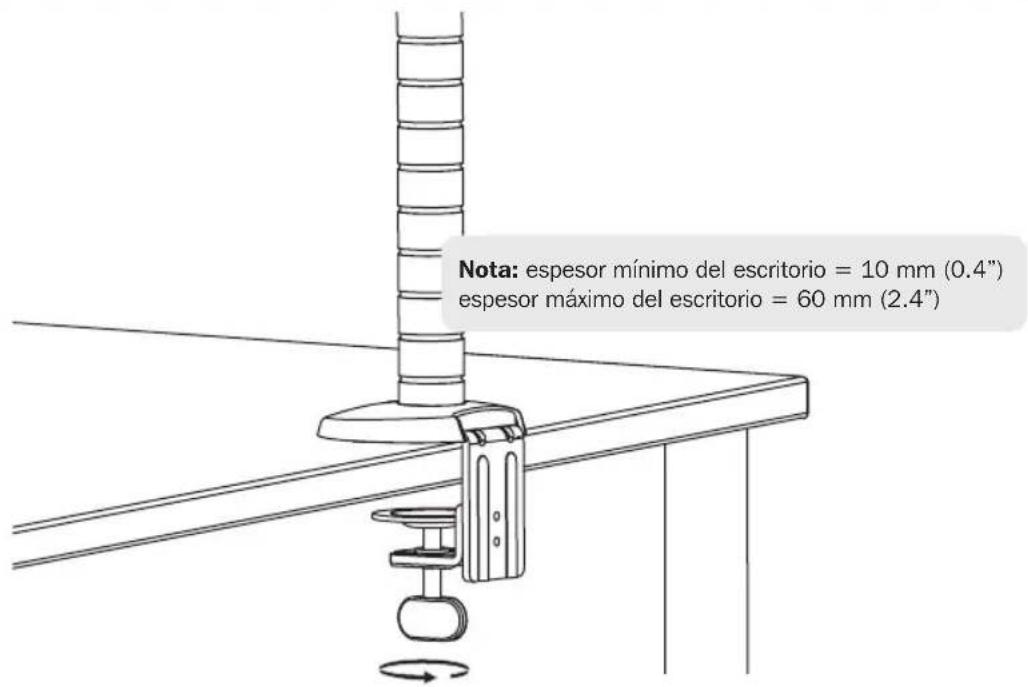

• Deslice el conjunto de instalación de escritorio sobre el borde del escritorio de modo que la abrazadera haga contacto completo con el borde del escritorio.
• Gire la perilla para ajustar la abrazadera al borde del escritorio y asegúrala firmemente.

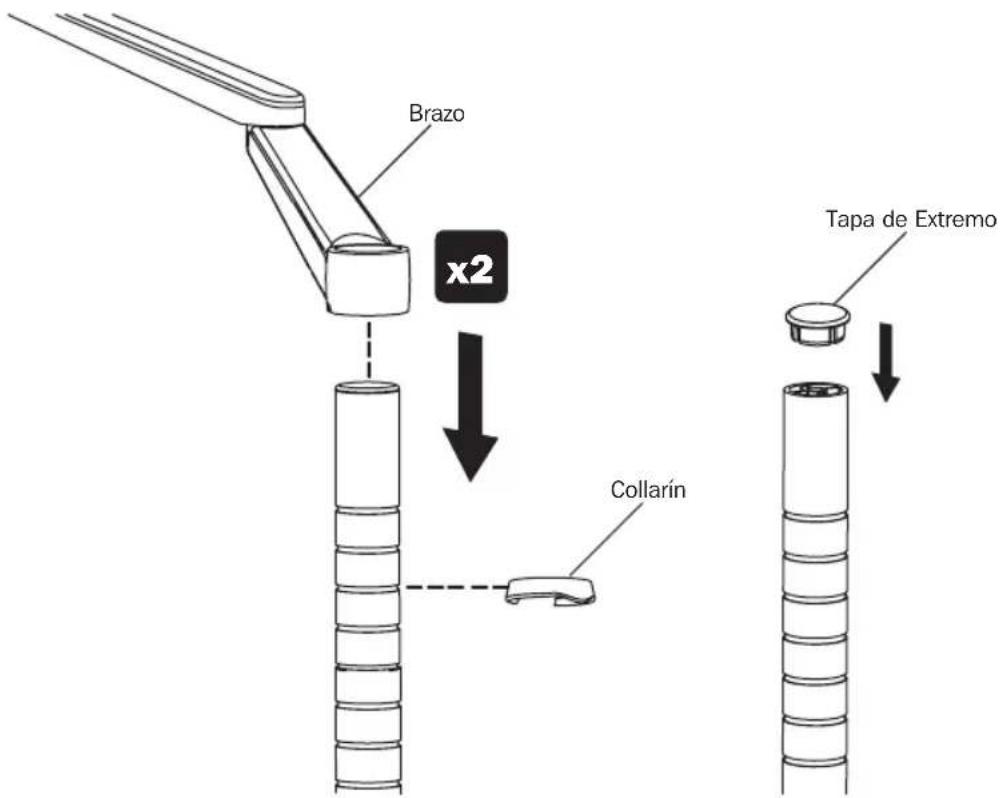

2. Instale los Brazos

3. Instale las Pantallas

3-1 Acople las Pantallas a los Conjuntos de Instalación

Coloque la pantalla al ensamblaje de montaje con los tornillos adecuados incluidos. No sobreapriete los tornillos.

3. Instale las Pantallas

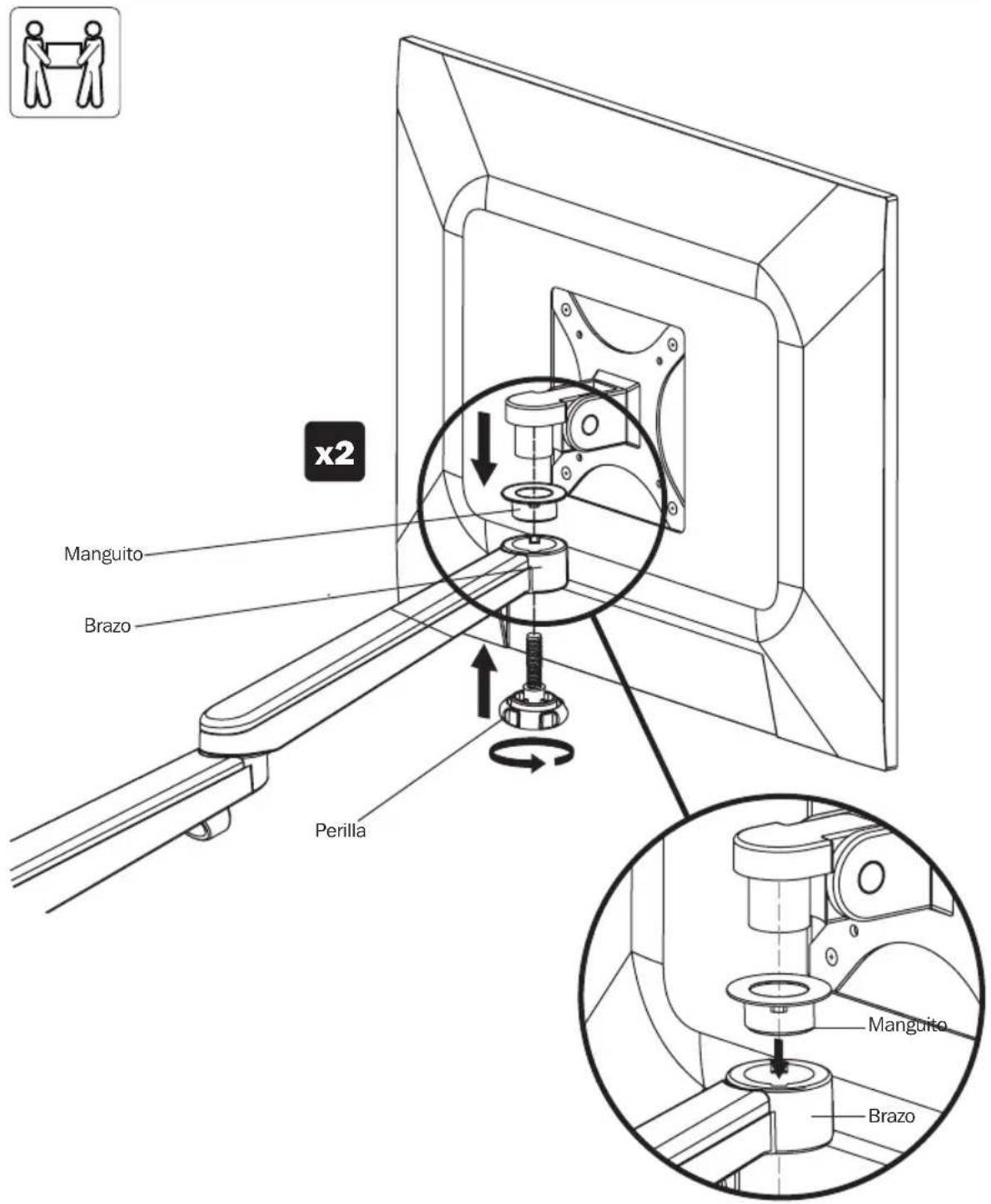

3-2 Acople las Pantallas a los Brazos

Utilice siempre un ayudante o equipo de elevación mecánico para levantar y posicionar la pantalla con seguridad. Cerciórese que la pantalla esté firmemente asegurada antes de soltarla.

Apriete la perilla firmemente pero no en exceso.

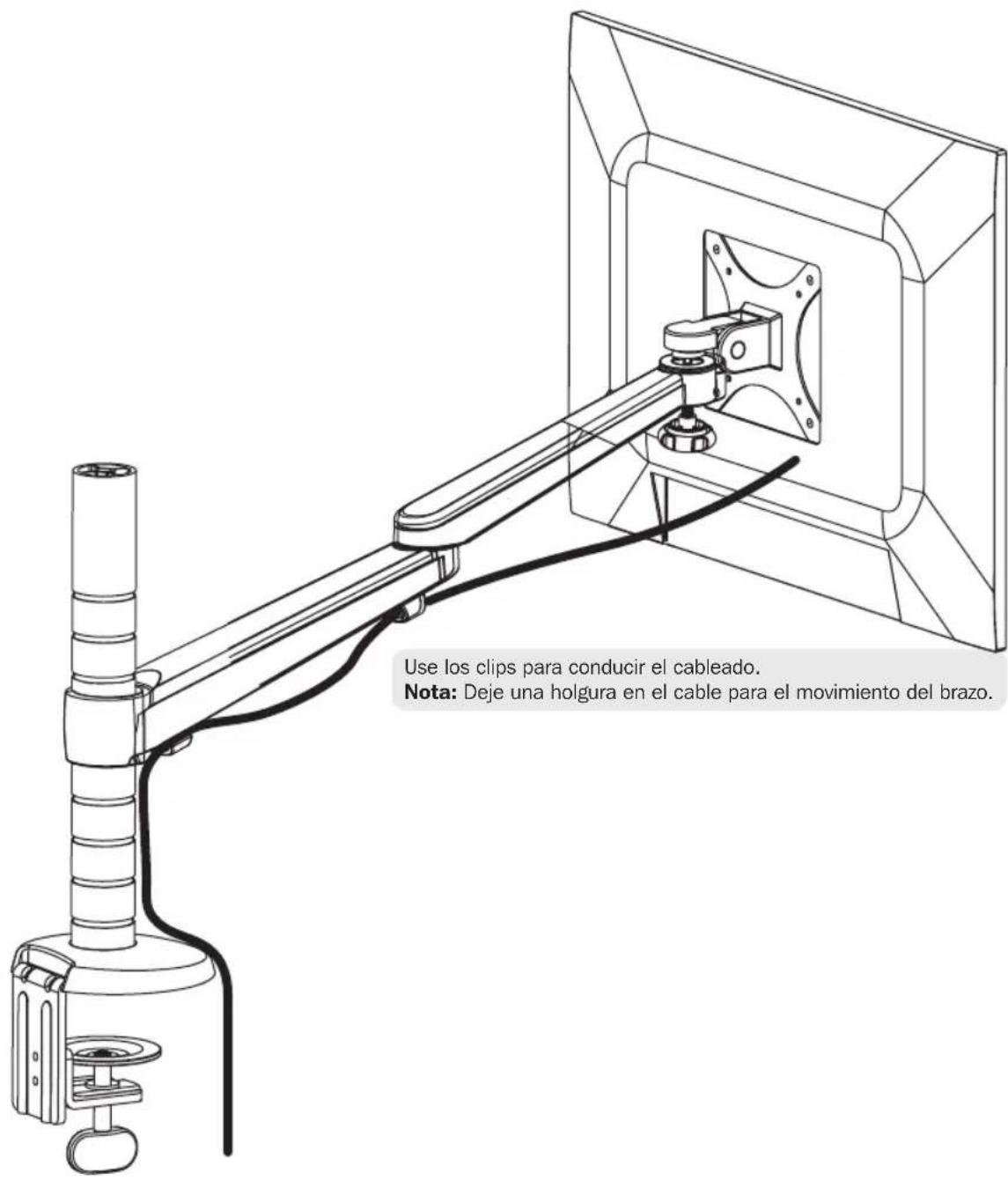

4. Conduzca el Cableado

5. Ajuste

Llave Hexagonal de 4 mm

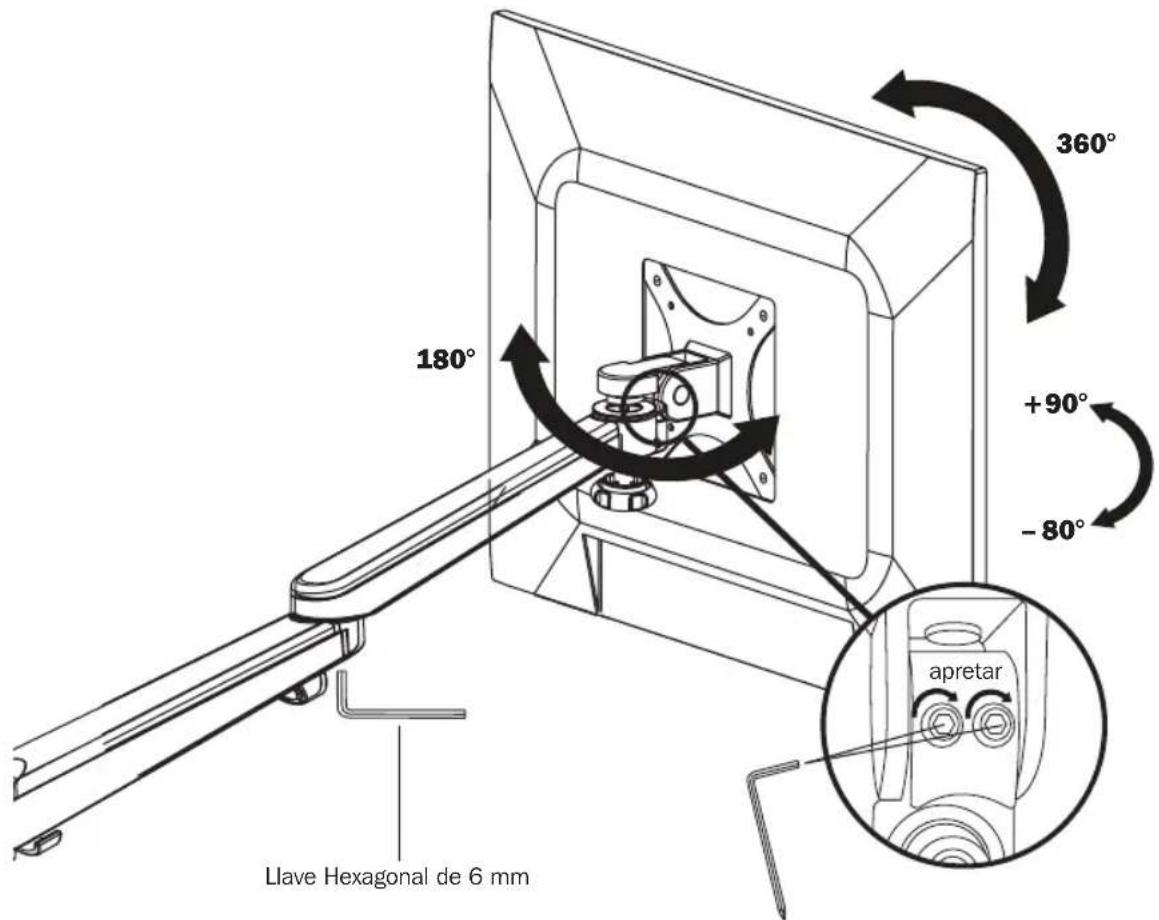

Una vez que las pantallas son ajustadas en su posición final, apriete los tornillos usando las llaves hexagonales incluidas.

No sobreapriete los tornillos.

Mantenimiento

• Compruebe a intervalos regulares (al menos cada tres meses) que el soporte esté seguro para usarse.
• Si tiene alguna pregunta, visite por favor a www.tripplite.com/support.

Lista de Comprobación de Componentes
