MODE D'EMPLOI N785INTLCMM Tripp Lite

Convertisseurs de supports 10/100/1000

Modèles : N785-INT-LC-MM (850nm), N785-INT-SC-MM (850nm), N785-INT-SC (1310nm)

1111 W. 35th Street, Chicago, IL 60609 États-Unis www.triplite.com/support

Droits d'auteur © 2018 Tripp Lite. Tous droits réservés.

Caractéristiques du produit

• Les voyants LED surveillent l'état des liaisons Ethernet et du câble en fibre dans les convertisseurs de supports
• Prend en charge le fonctionnement full-duplex et half-duplex
• Prend en charge les interfaces Auto MDI / MDI-X
• Comprend une alimentation électrique internationale avec des adaptateurs compatibles avec les prises de courant d'Amérique du Nord, du Royaume-Uni, d'Europe (Schuko) et d'Australie

Contenu de l'emballage

• Convertisseur de supports
• Alimentation électrique externe * (Entrée : 100 à 240 V, 50/60 Hz, 0,35 A; sortie : 5 V 2 A)
• Manuel d'utilisation
• Inclut des adaptateurs pour prises NEMA 5-15P (Amérique du Nord), CEE 7/16 Schuko (Europe), BS 1363 (Royaume-Uni) et AS/NZS 3112 (Australie).

Contenu de l'emballage

Cordons de brassage anti-accroc Cat5e série N001 Cordons de brassage anti-accroc Cat6 série N201 Cordons de brassage en fibre duplex multimode 62.5/125 (SC/SC) série N306 - Cordons de brassage en fibre duplex multimode 62.5/125 (LC/LC) série N320 - Cordons de brassage en fibre duplex multimode 50/125 (SC/SC) série N506 - Cordons de brassage en fibre duplex multimode 50/125 (LC/LC) série N520

Remarques :

1. Les instructions d'installation suivantes s'adressent à une installation dans laquelle deux convertisseurs de supports sont utilisés.
2. Le schéma d'installation sur la page suivante illustre un convertisseur N785-INT-LC-MM. Les connexions sont les mêmes pour tous les modèles, avec seulement une des caractéristiques différente parmi les convertisseurs de supports. (Reportez-vous à la section Caractéristiques techniques dans ce manuel pour plus de détails sur votre convertisseur de supports.)
3. Pour éviter des dégâts causés par des décharges électrostatiques, il est recommandé de porter un bracelet antistatique lors de la manipulation du produit ou de toucher une surface conductrice (comme du métal) avant de manipuler le produit, afin d'éliminer tout risque potentiel de décharges électrostatiques.

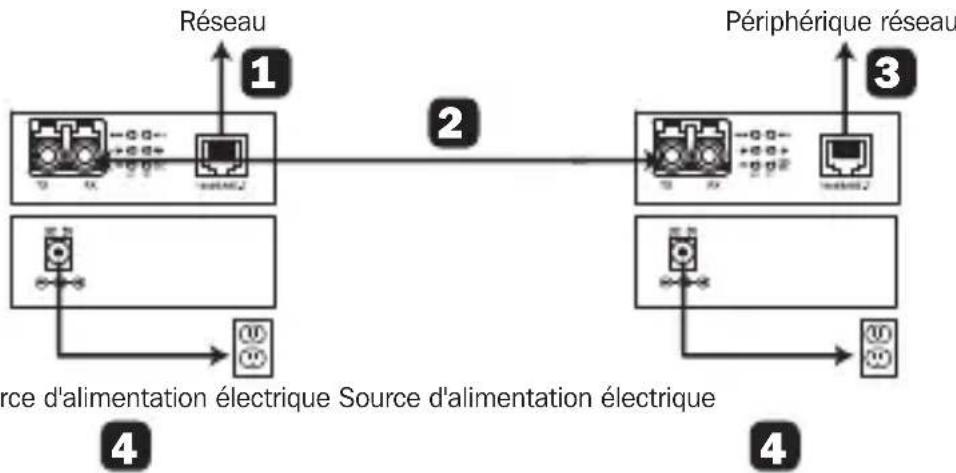

Installation

1. Raccordez le port RJ45 du convertisseur de supports à votre réseau à l'aide d'un câble Cat5e/6. 2. Raccordez le convertisseur de supports à un deuxième convertisseur de supports identique en utilisant un câble à fibres optiques de type approprié, en vous assurant de bien raccorder le port TX d'un des appareils au port RX de l'autre. Remarque: reportez-vous à la section Caractéristiques du produit pour déterminer les types de câbles de fibre optique pris en charge par votre convertisseur de supports. 3. Raccordez le port RJ45 du deuxième convertisseur de supports à votre périphérique réseau (station de travail, concentrateur, commutateur, etc.) à l'aide d'un câble Cat5e/6. 4. Raccordez les alimentations externes fournies avec chaque convertisseur de supports, puis branchez-les à une source d'alimentation.

Tableau des LED d'état

LED État Description
FP - PWR Allumée L'apparei	est allumé
FP - PWR Éteinte L'appareil	est éteint
FP - L/A Allumée Une liaison	est détectée entre les ports de fibre raccordés
FP - L/A Clignotante Une transmision de données est en cours dans les fibres
FP - L/A Éteinte Aucune liaison	on n'est détectée entre les ports de fibre
FP - SD Allumée Un signal est détecté dans les fibres
FP - SD Éteinte Aucun signal n'est détecté dans les fibres
TP - SPD Allumée 1 000 Mbit/s
TP - SPD Éteinte 100 Mbit/s
TP - L/A Allumée Une liaison	UTP est détectée
TP - L/A Clignotante Une transmission de données UTP est en cours
TP - L/A Éteinte Aucune liaison	on UTP n'est détectée
TP - FDX/COL Allumée L'appareil fonctionne en mode full-duplex
TP - FDX/COL Éteinte L'appareil fonctionne en mode half-duplex

Caractéristiques techniques

Caracteristiques techniques N785	5-INT-LC-MM N785	INT-SC-MM N785-I	INT-SC
Longueur d'onde optique (nm) Multi mode (850) Multimode (1310)
Débit du réseau (Mbit/s) 10/100/100
Distance de transmission 550 m	(1 804 pi)		2 000 m (6 561 pi)
Mode duplex Full / Half (détection automatique)
Gamage de puissance de sortie optique (dBm)	-8 à -3
Gamage de puissance d'entrée optique (dBm)	≤ -19
Budget de puissance (dBm) 11
Entrée de l'alimentation électrique 1	00 à 240 V, 50/60 Hz
Sortie de l'alimentation électrique 5	V 2 A
Température de fonctionnement 0 à 60 °C (32 à 140 °F)
Température de stockage -20 à 70 °C (-4 à 158 °F)
Humidité relative 5 à 90 %, sans condensation
Dimensions de l'appareil [H x L x P]	25 x 94 x 71 mm (1 x 3,7 x 2,8 pouces)
Poids de l'unité 0,47 kg (1,03 lb)	0,45 kg (1 lb)

Garantie limitée de deux ans

TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période de deux (2) ans à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous devez un numéro d'autorisation de retour de matériel (« RMA ») auprès de TRIPP LITE ou d'un centre de réparation autorisé par TRIPP LITE.

Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation autorisé par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRESENTES, TRIPP LITE N'ÉMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTS DE QUALITÉ COMMERCIALE ET D'ADEQUATION À UN USAGEPARTICULIER.

Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÉTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPEÇIAUX, FORTUIS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÉME SI AYANT ÉTÉ AVISEE DE L'ÉVENTUALITE DE TELS DOMMAGES. Plus précisément, TRIPP LITE ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

L'information de conformité WEEE pour les clients de tripp lite et recycleurs (union européenne)

Sous les directives et règlements de déchet d’équipements électriques et électroniques (Waste Electrical and Electronic Equipment, WEEE), lorsque les clients achètent le matériel électrique et électronique neuf de Tripp Lite, ils sont autorisés à :

• Envoyer le dernier matériel pour le recyclage sur une base de un-contre-un et en nature (ceci varie selon le pays)
• Renvoyer le matériel neuf pour recyclage quand ceci devient eventuellement un rebut

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou affecter de façon majeure sa sécurité ou son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont sujettes à changement sans préavis.
