Type de produit	Répartiteur HDMI over Cat6
Modèle	B127M004H (coupleur B127M-004-H)
Marque	Tripp Lite
Alimentation électrique	Externe : entrée 100-240 V, 50/60 Hz, 0,6 A ; sortie 24 V, 1 A
Adaptateurs secteur inclus	NEMA 1-15P (Amérique du Nord), AS/NZS 3112 (Australie), BS 1363 (Royaume-Uni), CEE 7/16 (Schuko)
Nombre de ports de sortie	4 ports RJ45 pour récepteurs distants
Port HDMI local	1 port HDMI (sortie locale) prenant en charge 4K @ 60 Hz
Distance maximale	Jusqu’à 70 m (230 pi) avec câble Cat6 STP à 4K/60 Hz
Résolution maximale prise en charge	4K x 2K (3840 x 2160) @ 60 Hz, chrominance 4:4:4 (HDMI 2.0)
Formats audio pris en charge	Jusqu’à 7.1 canaux ambiophoniques
Compatibilité HDCP	HDCP 2.2
Prise en charge HDR	Oui
Technologie d'alimentation par câble (PoC)	Oui, alimentation des récepteurs via le câble Cat6
Support multirésolution	Oui, chaque écran peut afficher 1080p, 4K/30 Hz ou 4K/60 Hz indépendamment
Normes de sécurité	IEC 61000-4-2 (ESD) niveau 4, IEC 60601-1-2, CISPR 11 groupe 1 classe EMI/RFI pour environnements médicaux
Montage	Mur, bâti 19 pouces, poteau (quincaillerie incluse)
Logiciel requis	Aucun, fonctionnement plug-and-play
Garantie	Garantie limitée 1 an
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif. Ne pas utiliser de solvants.
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Contacter le support Tripp Lite.
Contenu de l'emballage	Coupleur B127M-004-H, source d'alimentation externe, adaptateurs de fiche internationaux, quincaillerie de montage, manuel d'utilisateur

FOIRE AUX QUESTIONS - B127M004H Tripp Lite

Quelle est la distance maximale de transmission avec le B127M004H ?

Le coupleur peut transmettre un signal HDMI jusqu'à 70 mètres (230 pieds) avec un câble Cat6 STP de qualité 24 AWG à résolution 4K/60 Hz.

Puis-je connecter des écrans de résolutions différentes sur chaque récepteur ?

Oui, le support multirésolution permet à chaque récepteur connecté d'afficher du 1080p, 4K/30 Hz ou 4K/60 Hz indépendamment, sans affecter les autres écrans.

Le récepteur B127M-100-H nécessite-t-il une alimentation séparée ?

Non, grâce à la technologie Power over Cable (PoC), le récepteur est alimenté directement par le coupleur via le câble Cat6.

Quel type de câble Cat6 dois-je utiliser pour des performances optimales ?

Utilisez un câble Cat6 à fils rigides 24 AWG (ex. série N202 de Tripp Lite). Les câbles à torons ou de calibre supérieur (26 AWG) réduisent la distance maximale.

Le B127M004H est-il compatible avec les signaux HDR et HDCP 2.2 ?

Oui, l'appareil prend en charge HDCP 2.2 et HDR pour une qualité d'image optimale.

Puis-je utiliser le port HDMI local pendant que les récepteurs sont actifs ?

Oui, le port LOCAL OUT du coupleur peut être connecté à un moniteur local pour une sortie 4K @ 60 Hz, en même temps que les récepteurs distants.

Comment installer physiquement le coupleur ?

Le B127M004H est livré avec une quincaillerie de montage permettant une fixation au mur, dans un bâti 19 pouces ou sur un poteau. Suivez les schémas de montage dans le manuel.

Que faire si l'écran distant n'affiche aucune image ?

Vérifiez que la source HDMI est allumée et que les câbles sont bien branchés. Assurez-vous que les voyants DEL (Power vert, Output orange, RJ45 orange) sont allumés. Si non, vérifiez l'alimentation du coupleur.

Le B127M004H est-il adapté à un environnement médical ?

Oui, il satisfait aux normes IEC 60601-1-2 et CISPR 11 groupe 1 classe EMI/RFI pour les environnements médicaux, ainsi qu'à la protection ESD de niveau 4.

Quelle est la résolution maximale prise en charge et à quel taux de rafraîchissement ?

La résolution maximale est 4K x 2K (3840 x 2160) à 60 Hz avec sous-échantillonnage de la chrominance 4:4:4, conforme à la norme HDMI 2.0.

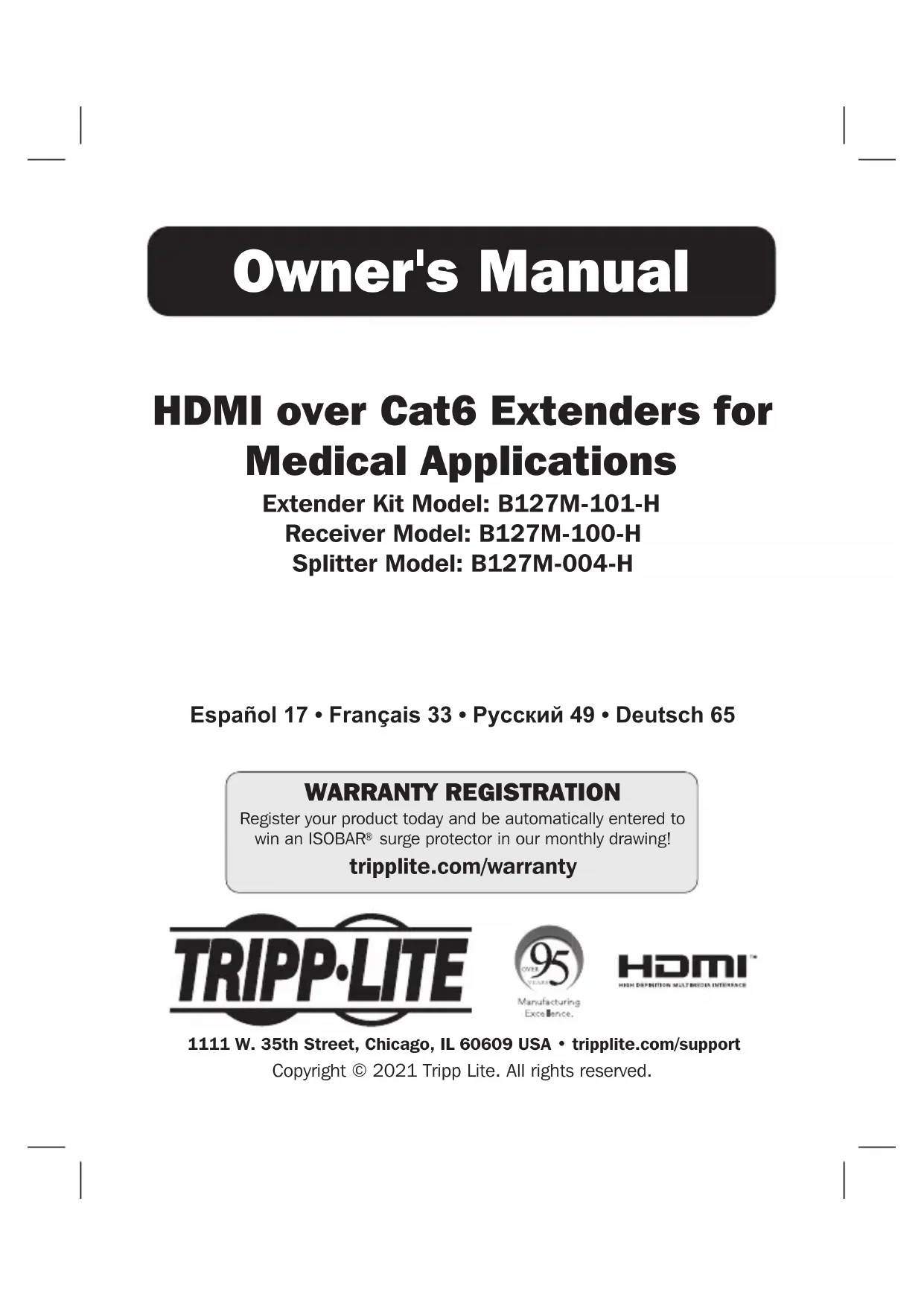

MODE D'EMPLOI B127M004H Tripp Lite

Prolongateurs HDMI over CAT6 pour les applications médicales

Modèle de la trousse de prolongateur : B127M-101-H Modèle du récepteur : B127M-100-H Modèle du coupleur : B127M-004-H

English 1 • Español 17 • Pologne 49 • Deutsch 65

D'excellence Industrielle

HOMI

1111 W. 35th Street, Chicago, IL 60609 USA • triplite.com/support

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

Coupleur B127M-004-H

• Source d'alimentation externe (entrée : 100 à 240 V, 50/60 Hz, 0,6 A; sortie : 24 V 1 A)
• Adaptateurs pour fiche internationale : NEMA 1-15P Amérique du Nord ; AS/NZS 3112 Australie ; BS 1363 Royaume-Uni ; CEE 7/16 Schuko
• Quincaillerie de montage
• Manuel de l'utilisateur

Récepteur B127M-100-H

• Quincaillerie de montage
• Manuel de l'utilisateur

Trousse de prolongateur B127M-101-H

• Source d'alimentation externe (entrée : 100 à 240 V, 50/60 Hz, 0,6 A; sortie : 24 V 1 A)
• Adaptateurs pour fiche internationale : NEMA 1-15P Amérique du Nord ; AS/NZS 3112 Australie ; BS 1363 Royaume-Uni ; CEE 7/16 Schuko
• Quincaillerie de montage
• Manuel de l'utilisateur

Accessoires en option

• Cordons de raccordement à fils rigides 24 AWG Cat6 de la série N202
• Câbles HDMI 2.0 haute vitesse de la série P569-XXX-CERT ou P568-XXX-2A

B127M-004-H

• Permet de diviser et de prolonger un signal HDMI vers quatre récepteurs jusqu'à 70 m (230 pi) par le biais d'un câble Cat6 STP
• Prend en charge des résolutions vidéo jusqu'à 4K x 2K (3 840 x 2 160) @ 60 Hz, comme spécifique dans HDMI 2.0, avec sous-échantillonnage de la chrominance 4:4:4
• Prend en charge les systèmes ambiophoniques jusqu'à 7.1 canaux
• La technologie d'alimentation par câble (PoC) fournit l'alimentation depuis le coupleur vers tous les récepteurs connectés.
• Compatible HDCP 2.2 et HDR
• Le soutien multirésolution permet la connexion de tous les récepteurs connectés à tout écran HDMI de 1 080 p, 4K/30 Hz ou 4K/60 H sans avoir d'effet sur les autres écrans connectés.
• Le port HDMI local prend en charge la vidéo de 4K @ 60 Hz.
• Satisfait à la norme de test IEC 61000-4-2 (ESD) de niveau 4 (contact de 8 KV, air de 15 KV), IEC 60601-1-2 et aux normes CISPR 11 groupe 1 classe EMI/RFI pour les environnements médicaux
• Inclut la quincaillerie de montage qui permet d'installer le coupleur au mur, monté dans un bâti ou sur un poteau
• Pré à l'emploi – aucun logiciel ou gestionnaire de périphérique requis

B127M-100-H

• Permet de recevoir un signal HDMI depuis un émetteur/ coupleur B127M jusqu'à 70 m (230 pi) au moyen d'un câble Cat6 STP
• Prend en charge des résolutions vidéo jusqu'à 4K x 2K (3 840 x 2 160) @ 60 Hz, comme spécifique dans HDMI 2.0, avec sous-échantillonnage de la chrominance 4:4:4
• Prend en charge les systèmes ambiophoniques jusqu'à 7.1 canaux
• La technologie d'alimentation par câble (PoC) fournit l'alimentation au récepteur depuis un prolongateur/coupleur connecté.
• Compatible HDCP 2.2 et HDR
• Satisfait à la norme de test IEC 61000-4-2 (ESD) de niveau 4 (contact de 8 KV, air de 15 KV), IEC 60601-1-2 et aux normes CISPR 11 groupe 1 classe EMI/RFI pour les environnements médicaux.
• Inclut la quincaillerie de montage qui permet d'inverser le récepteur au mur, monté dans un bâti ou sur un poteau
• Pré à l'emploi – aucun logiciel ou gestionnaire de périphérique requis

B127M-101-H

• L'émetteur prolonge un signal HDMI vers le récepteur jusqu'à 70 m 230 pi par le biais d'un câble Cat6 STP.
• Prend en charge des résolutions vidéo jusqu'à 4K x 2K (3 840 x 2 160) @ 60 Hz, comme spécifique dans HDMI 2.0, avec sous-échantillonnage de la chrominance 4:4:4
• Prend en charge les systèmes ambiophoniques jusqu'à 7.1 canaux
• La technologie d'alimentation par câble (PoC) fournit l'alimentation depuis l'émetteur vers le récepteur connecté.
• Compatible HDCP 2.2 et HDR
• Le soutien multirésolution permet la connexion du récepteur connecté à tout écran HDMI de 1080p, 4K/30 Hz ou 4K/60 Hz.
• Le port HDMI local prend en charge la vidéo de 4K @ 60 Hz.
• Satisfait à la norme de test IEC 61000-4-2 (ESD) de niveau 4 (contact de 8 KV, air de 15 KV), IEC 60601-1-2 et aux normes CISPR 11 groupe 1 classe EMI/RFI pour les environnements médicaux
• Inclut la quincaillerie de montage qui permet l'installation au mur, ou le montage dans un bâti ou sur un poteau de l'émetteur et du récepteur
• Pré à l'emploi – aucun logiciel ou gestionnaire de périphérique requis

Clause de non-responsabilité

Avant l'installation, vérifier les paramètres suivants de la ou des sources et de la télévision/du ou des moniteurs :

1. Configurer l'affichage à 60 Hz. Réverifier les réglages de l'usine, car ils peuvent être configurés par défaut à une fréquence moindre (Hz) que celle_annocée.
2. S'assurer que le réglage d'entrée du moniteur est configuré à HDMI 2.0. Certains écrans peuvent avoir un réglage par défaut configuré à HDMI 1.4.
3. Vérifier que la fonctionnalité HDR du moniteur est activée. Cette fonctionnalité peut être désactivée comme paramètre d'usine pour certains écrans.
4. Vérifier si le réglage Ultra HD (UHD) Deep Color (couleur foncée ultra-haute définition) est activé sur la télévision/le moniteur. Confirmer avec le fabricant de la télévision/du moniteur quels ports HDMI prennent en charge UHD Deep Color (couleur foncée ultra-haute définition).

Remarque: Pour raccorder un moniteur local à l'émetteur de l'installation, le réglage UHD Deep Color peut devoir être désactivé sur la télévision/le moniteur local(e) (selon la marque/le mode) pour obtenir une résolution de 4K 60 Hz.

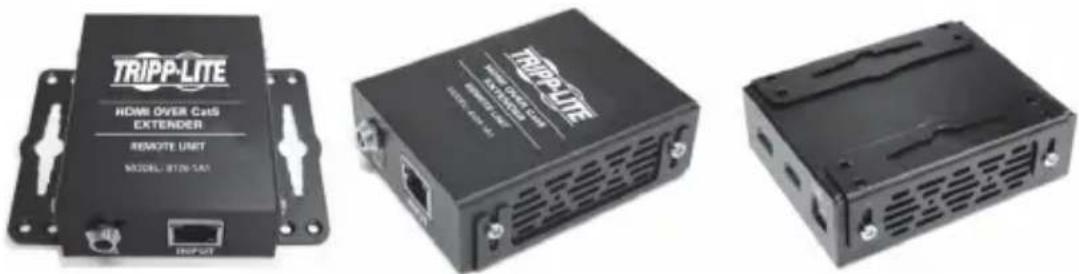

Instructions de montage

Le B127M-004-H, B127M-100-H et B127M-101-H incluent la quincaillerie de montage qui permet différentes méthodes de montage.

Les images suivantes illustrent comment les supports de montage inclus peuvent être fixés pour différentes installations.

Remarque: Le modèle illustré sur les images ci-dessous est pour des fins d'illustration uniquement. Le produit peut varier selon le nombre de catégorie, la taille ou l'orientation des ports. Les options de montage pour tous les appareils Cat6 sont les mêmes.

Remarques :

• Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les câbles à travers les plafonds/murs.
• Pour obtenir la distance et la performance maximales, utiliser un câble Cat6 à fils rigides 24 AWG. L'utilisation d'un câble à fils à toron Cat6 ou d'un câble dont le calibre (AWG) est supérieur à 24 AWG donnera lieu à une distance d'extension plus courte. Un câble dont le calibre est supérieur, comme 26 AWG, a une capacité de transmission plus limitée qu'un câble dont le calibre est inférieur. Tous les câbles Cat6 de la série N202 Tripp Lite sont faits de câblage à fils rigides de 24 AWG.

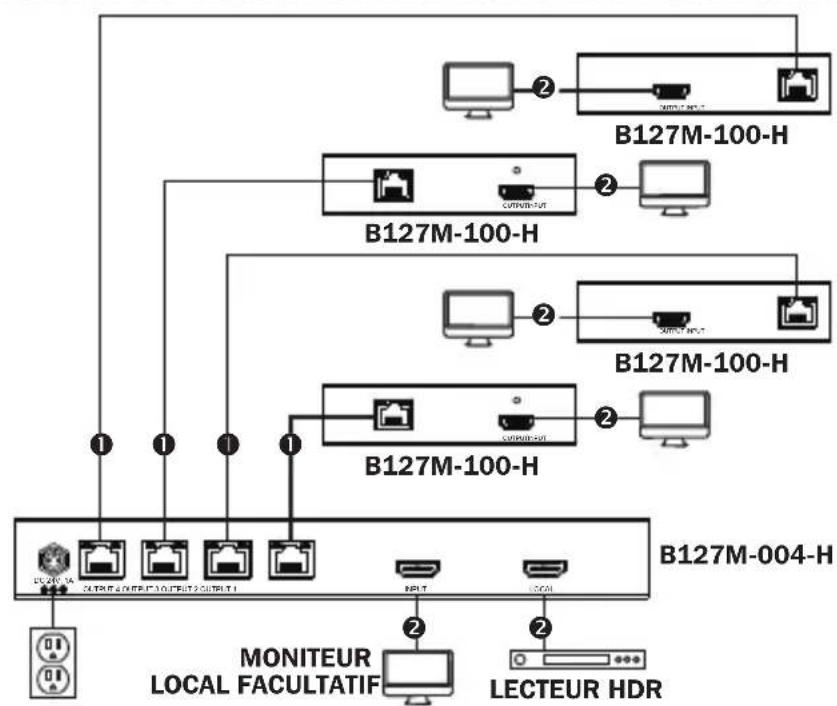

• Le diagramme d'installation illustre un coupleur B127A-004-H et des récepteurs B127M-100-H.
• Aucune alimentation externe n'est requise pour les récepteurs à distance en raison de la technologie d'alimentation par câble (PoC) incorporée aux appareils.

B127M-004-H + B127M-100-H

Cable Cat6 jusqu'à 40 m (230 pi) à 4K/60 Hz Cable HDMI 2.0 jusqu'à 4,5 m (15 pi) à 4K/60 Hz

1. S'assurer que tout l'équipement de l'installation — comme les télévisions, les lecteurs Blu-ray et le coupler — est hors tension.
2. À l'aide d'un cable HDMI 2.0 (comme les cables de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder une source locale au port INPUT (entrée) sur le coupleur.

Installation de la trousse du prolongateur standard

1. Facultatif pour B127M-004-H : à l'aide d'un cable HDMI 2.0 (comme les cables de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder un moniteur local au port LOCALOUT sur l'appareil B127M-004-H.
2. À l'aide d'un cable Cat6, raccorder les ports de sortie RJ45 sur le coupleur local aux ports d'entrée RJ45 de jusqu'à quatre récepteurs à distance.
3. À l'aide d'un cable HDMI 2.0 (comme les cables de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder le port HDMI du récepteur à distance à un moniteur.
4. Mettre les téléviseurs/moniteurs connectés sous tension. Le voyant à DEL LOCAL (orange) s'allumera pour indiquer que le port local a été connecté à un écran.
5. Brancher la source d'alimentation externe au coupleur. La brancher à une prise murale disponible ou à un parasurtenseur, à une unité de distribution de puissance (PDU) ou à un onduleur de Tripp Lite. Le voyant à DEL POWER (alimentation) (vert) sur le coupleur local s'allumera pour indiquer que l'appareil est alimenté par l'alimentation externe. Le voyant à DEL POWER (alimentation) (vert) sur les récepteurs à distance s'allumera pour indiquer que l'appareil est alimenté par le coupleur local par le biais de la technologie PoC.

Installation de la trousse du prolongateur standard

1. Mettre la source HDMI sous tension. Levoyant à DEL OUTPUT (sortie) (orange) s'allumera sur le coupleur local pour indiquer qu'un signal est reçu de la source.
2. Le voyant à DEL RJ45 (orange) s'allumera sur le coupleur local et le récepteur à distance pour indiquer qu'un signal est reçu de la source vers l'écran. L'écran devrait maintenant s'afficher sur le ou les moniteurs connectés.

Remarques :

• Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les câbles à travers les plafonds/murs.
• Pour obtenir la distance et la performance maximales, utiliser un cable Cat6 à fils rigides 26 AWG. L'utilisation d'un cable à fils à toron Cat6 ou d'un cable dont le calibre (AWG) est supérieur à 26 AWG donnera lieu à une distance d'extension plus courte. Un cable dont le calibre est supérieur, comme 26 AWG, a une capacité de transmission plus limitée qu'un cable dont le calibre est inférieur. Tous les cables Cat6 de la série N202 Tripp Lite sont faits de câblage à fils rigides de 24 AWG.

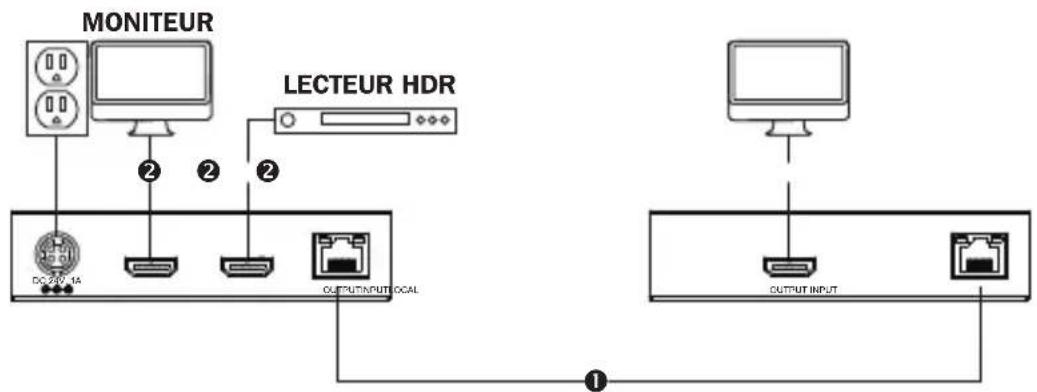

• Le diagramme d'installation illustre une trousse émetteur et récepteur B127A-101-H.
• Aucune alimentation externe n'est requise pour les récepteurs à distance en raison de la technologie d'alimentation par câble (PoC) incorporée aux appareils.

B127M-101-H

Cable Cat6 jusqu'à 40 m (230 pi) à 4K/60 Hz Cable HDMI 2.0 jusqu'à 4,5 m (15 pi) à 4K/60 Hz

ÉMETTEUR LOCAL RÉCEPTEUR À DISTANCE

Installation de la trousse du prolongateur standard

1. S'assurer que tout l'équipement de l'installation — comme les téléviseurs, les lecteurs Blu-ray™ et les émetteurs et récepteurs — est hors tension.
2. À l'aide d'un cable HDMI 2.0 ( comme les cables de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder une source locale au port INPUT (entrée) sur l'émetteur.
3. Facultatif pour B127M-101-H : à l'aide d'un cable HDMI 2.0 ( comme les câbles de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder un moniteur local au port LOCALOUT sur l'émetteur B127M-101-H.
4. À l'aide d'un câble Cat6, raccorder le port de sortie RJ45 sur l'émetteur local au port d'entrée RJ45 du récepteur à distance.
5. À l'aide d'un cable HDMI 2.0 (comme les cables de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder le port HDMI du récepteur à distance à un moniteur.
6. Mettre les téléviseurs/moniteurs connectés sous tension. Le voyant à DEL LOCAL (orange) s'allumera pour indiquer que le port local a été connecté à un écran.

Installation de la trousse du prolongateur standard

1. Brancher la source d'alimentation externe à l'émetteur. Brancher l'appareil à une prise murale disponible ou à un parasurtenseur, à une unité de distribution de puissance (PDU) ou à un onduleur de Tripp Lite. Le voyant à DEL POWER (alimentation) (vert) sur le coupleur local s'allumera pour indiquer que l'appareil est alimenté par l'alimentation externe. Le voyant à DEL POWER (alimentation) (vert) sur le récepteur à distance s'allumera pour indiquer que l'appareil est alimenté par l'émetteur local par le biais de la technologie PoC.
2. Mettre la source HDMI sous tension. Le voyant à DEL OUTPUT (sortie) (orange) s'allume sur l'émetteur pour indiquer qu'un signal est reçu de la source.
3. Le voyant à DEL RJ45 (orange) s'allumera sur l'émetteur local et le récepteur à distance pour indiquer qu'un signal est reçu de la source vers l'écran. L'écran devrait maintenant s'afficher sur le ou les moniteurs connectés.

Garantie limitée de 1 an

TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période d'un (1) an à partir de la date d'achat initiale.

La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir une réparation sous la présente garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (RMA) auprès de TRIPP LITE ou d'un centre de réparation reconnu par TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation reconnu par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRESENTES, TRIPP LITE N'ÉMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTS DE QUALITÉ COMMERCIALE ET D'ADAPTATION À UN USAGE PARTICULIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÉTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPEÇIAUX, FORTUIS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÉME SI AYANT ÉTÉ AVISEE DE L'EVENTUALITE DE TELS DOMMAGES. Plus précisé, TRIPP LITE ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Renseignements sur la conformité à la directive DEEE pour les clients de tripp lite et les recycleurs (union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer le vieil équipement au recyclage pourvu qu'il remplace un équipement équivalent (ça varie selon les pays)
• De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile.

Avertissement

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien en vie ou nuire de façon majeure à sa sécurité ou à son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
