Tipo de producto	Repartidor HDMI sobre Cat6
Modelo	B127M004H (acoplador B127M-004-H)
Marca	Tripp Lite
Alimentación eléctrica	Externa: entrada 100-240 V, 50/60 Hz, 0.6 A; salida 24 V, 1 A
Adaptadores de corriente incluidos	NEMA 1-15P (América del Norte), AS/NZS 3112 (Australia), BS 1363 (Reino Unido), CEE 7/16 (Schuko)
Número de puertos de salida	4 puertos RJ45 para receptores remotos
Puerto HDMI local	1 puerto HDMI (salida local) compatible con 4K @ 60 Hz
Distancia máxima	Hasta 70 m (230 pies) con cable Cat6 STP a 4K/60 Hz
Resolución máxima compatible	4K x 2K (3840 x 2160) @ 60 Hz, crominancia 4:4:4 (HDMI 2.0)
Formatos de audio compatibles	Hasta 7.1 canales envolventes
Compatibilidad HDCP	HDCP 2.2
Compatibilidad HDR	Sí
Tecnología de alimentación por cable (PoC)	Sí, alimentación de los receptores a través del cable Cat6
Soporte multiresolución	Sí, cada pantalla puede mostrar 1080p, 4K/30 Hz o 4K/60 Hz de forma independiente
Normas de seguridad	IEC 61000-4-2 (ESD) nivel 4, IEC 60601-1-2, CISPR 11 grupo 1 clase EMI/RFI para entornos médicos
Montaje	Pared, bastidor de 19 pulgadas, poste (herrajes incluidos)
Software requerido	Ninguno, funcionamiento plug-and-play
Garantía	Garantía limitada de 1 año
Mantenimiento y limpieza	Limpiar con un paño seco y no abrasivo. No usar disolventes.
Piezas de repuesto y reparabilidad	No reparable por el usuario. Contactar al soporte de Tripp Lite.
Contenido del embalaje	Acoplador B127M-004-H, fuente de alimentación externa, adaptadores de enchufe internacionales, herrajes de montaje, manual de usuario

Preguntas frecuentes - B127M004H Tripp Lite

¿Cuál es la distancia máxima de transmisión con el B127M004H?

El acoplador puede transmitir una señal HDMI hasta 70 metros (230 pies) con un cable Cat6 STP de calidad 24 AWG a resolución 4K/60 Hz.

¿Puedo conectar pantallas de resoluciones diferentes en cada receptor?

Sí, el soporte multiresolución permite que cada receptor conectado muestre 1080p, 4K/30 Hz o 4K/60 Hz de forma independiente, sin afectar a las otras pantallas.

¿El receptor B127M-100-H necesita una alimentación separada?

No, gracias a la tecnología Power over Cable (PoC), el receptor se alimenta directamente del acoplador a través del cable Cat6.

¿Qué tipo de cable Cat6 debo usar para un rendimiento óptimo?

Use un cable Cat6 de hilos sólidos 24 AWG (ej. serie N202 de Tripp Lite). Los cables trenzados o de calibre superior (26 AWG) reducen la distancia máxima.

¿El B127M004H es compatible con señales HDR y HDCP 2.2?

Sí, el dispositivo es compatible con HDCP 2.2 y HDR para una calidad de imagen óptima.

¿Puedo usar el puerto HDMI local mientras los receptores están activos?

Sí, el puerto LOCAL OUT del acoplador se puede conectar a un monitor local para una salida 4K @ 60 Hz, al mismo tiempo que los receptores remotos.

¿Cómo instalar físicamente el acoplador?

El B127M004H se entrega con herrajes de montaje que permiten una fijación en la pared, en un bastidor de 19 pulgadas o en un poste. Siga los diagramas de montaje en el manual.

¿Qué hacer si la pantalla remota no muestra ninguna imagen?

Verifique que la fuente HDMI esté encendida y que los cables estén bien conectados. Asegúrese de que los LED indicadores (Power verde, Output naranja, RJ45 naranja) estén encendidos. Si no, revise la alimentación del acoplador.

¿El B127M004H es adecuado para un entorno médico?

Sí, cumple con las normas IEC 60601-1-2 y CISPR 11 grupo 1 clase EMI/RFI para entornos médicos, así como con la protección ESD nivel 4.

¿Cuál es la resolución máxima compatible y a qué frecuencia de actualización?

La resolución máxima es 4K x 2K (3840 x 2160) a 60 Hz con submuestreo de crominancia 4:4:4, conforme a la norma HDMI 2.0.

MANUAL DE USUARIO B127M004H Tripp Lite

LOCAL TRANSMITTER REMOTE RECEIVER

Standard Extender Kit Installation

Manual del Propietario

Extensores HDMI sobre Cat6 para Aplicaciones Médicas

Modelo de Juego Extensor: B127M-101-H
Modelo de Receptor: B127M-100-H
Modelo de Divisor: B127M-004-H

English 1 • Français 33 • Pycckn 49 • Deutsch 65

Excelencia en Manufactura.

Copyright © 2021 Tripp Lite. Todos los derechos reservados.

Contenido del Empaque

Unidad Divisora B127M-004-H

• Fuente de Alimentacion Extera (Entrada: 100V 240V , 50Hz / 60Hz , 0.6A; Salida: 24V 1A)
• Adaptadores de Clavija Internacional: NEMA 1-15P Norteamérica; AS/NZS 3112 Australia; BS 1363 Reino Unido; CEE 7/16 Schuko
• Accesorios de Instalación
• Manual del Propietario

Unidad Receptora B127M-100-H

• Accesorios de Instalación
• Manual del Propietario

Juego Extensor B127M-101-H

• Fuente de Alimentacion Extera (Entrada: 100V 240V , 50Hz / 60Hz , 0.6A; Salida: 24V 1A)
  Adaptadores de Clavija Internacional: NEMA 1-15P Norteamérica; AS/NZS 3112 Australia; BS 1363 Reino Unido; CEE 7/16 Schuko
• Accesorios de Instalación
• Manual del Propietario

Accesorios Opcionales

• Cables Patch Cat6 de Alambre Sólico 24 AWG de la Serie N202
• Cables HDMI 2.0 de Alta Velocidad Serie P569-XXX-CERT o P568-XXX-2A

Characteristicas del Producto

B127M-004-H

• Divida y extienda una seals HDMI a cinco receptores hasta a 70.1 m [230 pies] de distancia sobre cableado STP Cat6
• Soporte resolutiones de video de hasta 4K x 2K (3840 x 2160) @ 60 Hz, como se especifica en HDMI 2.0, con Submuestro de Croma 4:4:4
• Soporte audio de sonido envolvente de hasta 7.1 canales
• La Tecnología PoC proportióna energia de la unidad divisora a todas las unidades receptoras
• Compatible con HDCP 2.2 y HDR
• El soporte amultipleresolucionespermitea todos los receptores connectadosconectarseacualquierpantallaHDMI 1080p,4K@30Hzo4K@60Hzsinafectarla resolucion de lasotraspantallasconectadas
• El puerto HDMI local soporta video 4K @ 60 Hz
• Cumple con los Estándares IEC 61000-4-2 (ESD) Nivel de Prueva 4 (Contacto de 8 KV, Aire de 15 KV), IEC 60601-1-2 y CISPR 11 Grupo 1 Clase EMI/RFI para entornos médicos
• Incluye los accesorios de instalación que permiten que la unidad sea instalada en pared, rack o poste.
• Conectar y Usar—No require software ni controladores

Characteristicas del Producto

B127M-100-H

Reciba una seals HDMI desde un transmisor/divisor B127M alejado hasta a 70.1 m [230 pies] sobre cableado STP Cat6
- Soporte resolutions de video de hasta 4K x 2K (3840 x 2160) @ 60 Hz, como se especifica en HDMI 2.0, con Submuestro de Croma 4:4:4
- Soporte audio de sonido envolvente de hasta 7.1 canales
- La Tecnología PoC proportióna energia al receptor desde un extensor o divisor connectado
- Compatible con HDCP 2.2 y HDR
- Cumple con los Estándares IEC 61000-4-2 (ESD) Nivel de Prueva 4 (Contacto de 8 KV, Aire de 15 KV), IEC 60601-1-2 y CISPR 11 Grupo 1 Clase EMI/RFI para entornos médicos
- Incluye los accesos de instalación que permiten que la unidad receptora sea instalada en pared, rack o poste.
- Conectar y Usar—No require software ni controladores

Characteristicas del Producto

B127M-101-H

• El transmisor extende unaolenHDMI al receptor hasta a 70.1 m [230 pies] de distancia sobre cableado STP Cat6
• Soporte resolutiones de video de hasta 4K x 2K (3840 x 2160) @ 60 Hz, como se especifica en HDMI 2.0, con Submuestro de Croma 4:4:4
• Soporte audio de sonido envolvente de hasta 7.1 canales
• La Tecnología PoC proportióna energia de launidad transmisora a launidad receptora conectada
• Compatible con HDCP 2.2 y HDR
• El soporte a multíples resolutiones permite al receptor connectado connectarse arialquier pantalla HDMI 108Op, 4K @ 30 Hz o 4K @ 60 Hz
• El puerto HDMI local soporta video 4K @ 60 Hz
• Cumple con los Estándares IEC 61000-4-2 (ESD) Nivel de Prueva 4 (Contacto de 8 KV, Aire de 15 KV), IEC 60601-1-2 y CISPR 11 Grupo 1 Clase EMI/RFI para entornos médicos
• Incluye los accesos de instalación que permitte instalar las unidades transmisora y receptora en rack, en la pared o en poste.
• Conectar y Usar—No require software ni controladores

Limitación de Responsabilidad

Antes de la instalación, compruebe los siguientes ajustes de su(s) fuente(s) y televator(es) o monitor(es):

1. Configure la pantalla a 60Hz . Cerciórese de la configuración de fibrama, ya que el valor predeterminado pueda estar configurado a una Frequencia (Hz) menor que la announcements.
2. Asegurar de que el valor de entrada de su monitor está configurado a HDMI 2.0. Algunas pantallas peuvent tener una configuración predeterminada a HDMI 1.4
3. Verifique que su monitoronga habilidad la referencia HDR. Algunas pantallas peuvent tener esta referencia deshabilitada como configuracion de fabrica.
4. Verifique que la Configuración de Color Verdadero Ultra HD [UHD] está habitada en su televisor o monitor. Confirme con el fabricante de su televisor o monitor que puertos HDMI soportan Color Verdadero UHD.

Nota: Para conectar un monitor local al transmisor en su instalacion,可以更好 ser necessario deshabilitar el ajuste de color verdadero UHD en su TV o monitor local (dependiendo demarca y modelos) para lograr la resolution 4K@60Hz

Instrucciones de Instalación

El B127M-004-H, B127M-100-H y B127M-101-H incluyen accesos de instalación que permiten una variedad de métodos de instalación.

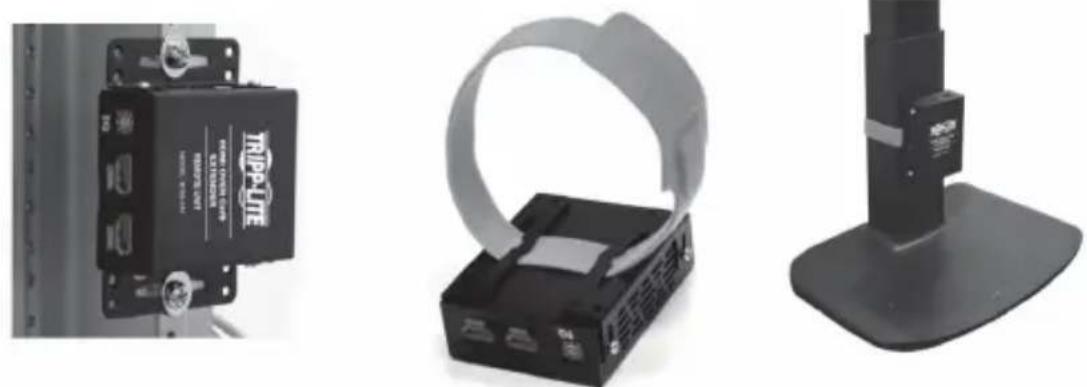

Las siguientes imagenes ilustran como peuvent fjarse los soportes de instalacion incluidos para las differedes instalaciones.

Note: El modelo做不到 en las imagenes de abajo es solo para fines ilustrativos. El producto可以选择 variar según el número de modelos,ullan u orientación del puerto. Las-optiones de instalación para todas las unidades sobre Cat6 son las mismas.

Instalación en la Pared
Instalación en Rack Instalación en Poste de 19"

Instalacion Estandar del Divisor

Notas:

• Haga pruebas para asegurar de que toda la instalacion trabaje correctamente antes de jalar los cables a工程技术 y paredes.
• Para encontrar la distancia y renditionimientoolestimos,use un cable Cat6 con conductores de alambre sólico 24 AWG.El uso de cable Cat6 de alambre trenzado o cable con un número de calibre [AWG] mayor a 24 AWG,resultará en una distancia de extension,más corta.Un cableado de número mayor de calibre, como 26 AWG,tiene capacité de transmisión más limitada que el cableado de menor calibre. Todos los cables Cat6 de la Serie N202 de Tripp Lite esta hechos con cableado de alambre sólico 24 AWG.
• El diagrama de instalacion muestra una unidad divisora B127A-004-H y unidades receptoras B127M-100-H.
• No se requiere alimentacion externa en las unidades receptoras remotas debido a la Tecnologia PoC incorpora de en las unidades.

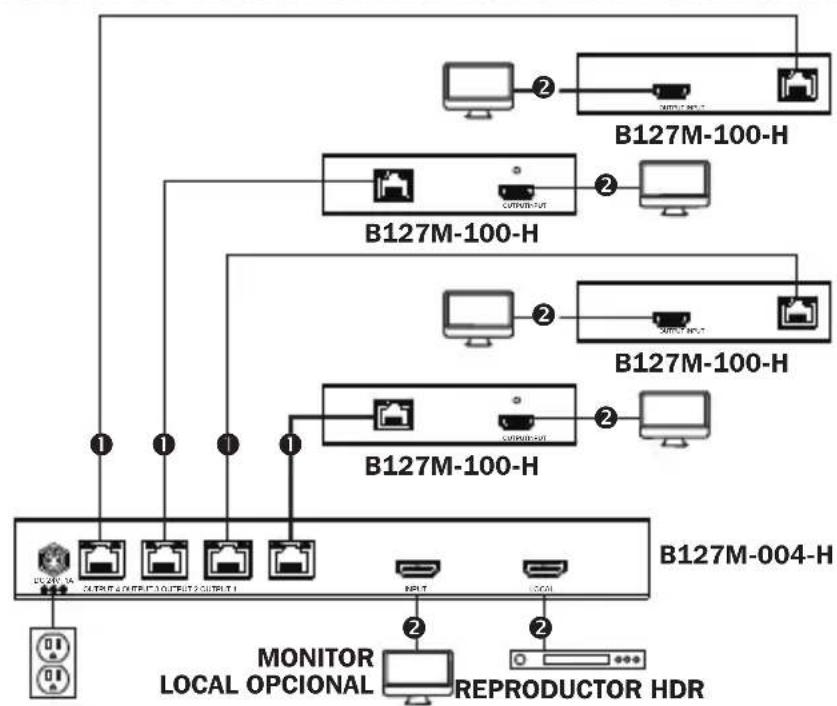

Instalacion Estandar del Divisor

B127M-004-H + B127M-100-H

Cable Cat6 de hasta 70.1 m [230 pies] a 4K @ 60 Hz
Cable HDMI 2.0 de hasta 4.5m [15 pies] @ 4K/60 Hz

1. Asegúrese de que todos los equipos en la instalación—como televisións, reproductores Blu-ray y el divisor—estén apagados.
2. Utilizando un cable HDMI 2.0 (como los cables series P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte la fuente de HDMI al puerto de ENTRADA en launidad divisora.

Instalación Estándar del Juego Extensor

1. Ooptional para el B127M-004-H: Con un cable HDMI 2.0 (como los cables de la Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte un monitor local al puerto LOCALOUT en launidad B127M-004-H.
2. Usando cable Cat6, conecte el puerto de salute RJ45 en la unidad divisora local a los puertos de entrada RJ45 de hasta quatre unidades receptoras remotas.
3. Utilizando un cable HDMI 2.0 (como los cables Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte launidad receptora remota del puerto HDMI a un monitor.
4. Encienda susTelevisores ymonitores conectados.ElLED LOCAL (naranja) se iluminara para indicar que Puerto local ha sido conectado a una pantalla.
5. Connecte la fuente de alimentación externa a launidad divisora. Enchufela en un tomacorriente de pared disponible o en un supresor de sobretensiones, unidad de distribución de energia [PDU] o sistemas de respaldo ininterruptible [UPS] de Tripp Lite. El LED POWER (verde) en launidad divisora local se iluminará para indicar que launidad está recibiendo energia de la fuente de alimentación externa. Los LED POWER (verde) en las unidades receptoras remotas se iluminaran para indicar que launidad está recibiendo energia de launidad divisora local a工程技术 de la Tecnología PoC.

Instalación Estándar del Juego Extensor

1. Encienda la fuente de HDMI. El LED OUTPUT (naranja) en la unidad divisora local se iluminará para indicar que se está recibiendo una sealsde la fuente.
2. El LED RJ45 (naranja) se iluminará en las unidades divisora local y receptoras remotas para indicar que se está recibiendo una sealsal de la fuente a la pantalla. Ahora se debe做不到ra pantalla en el(los) monitor(es) conectado(s).

Instalación Estándar del Juego Extensor

Notas:

• Haga pruebas para asegurar de que toda la instalacion trabaje correctamente antes de jalar los cables a工程技术 y paredes.
• Para encontrar la distancia y rendimientoolestimos,use un cable Cat6 con conductores de alambre solido 26 AWG. El uso de cable Cat6 de alambre trenzado o cable con un numero de calibre [AWG] mayor a 26 AWG,的结果a en una distancia de extension mas corta.Un cableado de numero mayor de calibre, como 26 AWG,tiene calidad de transmisiónmas limitada que el cableado de menor calibre. Todos los cables Cat6 de la Serie N202 de Tripp Lite estan hechos con cableado de alambre solido 24 AWG.

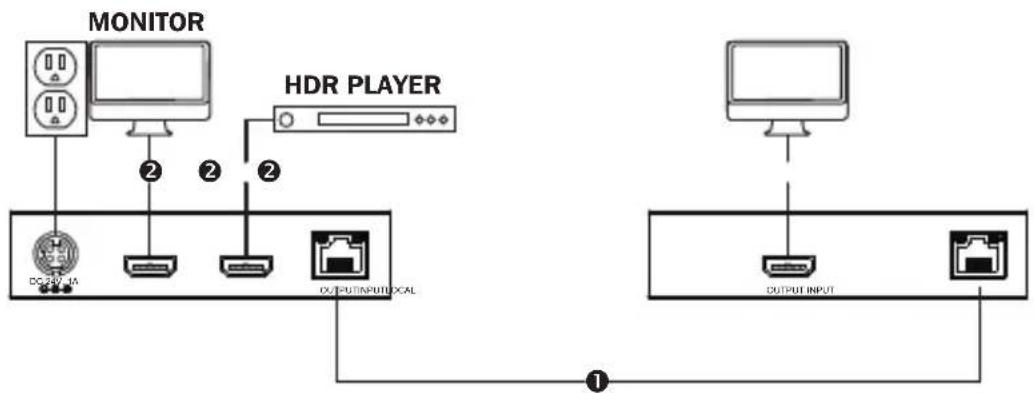

• El diagrama de instalación muestra un juego de transmisor y receptor B127A-101-H.
• No se requiere alimentacion externa en las unidades receptoras remotas debido a la Tecnologia PoC incorpora de en las unidades.

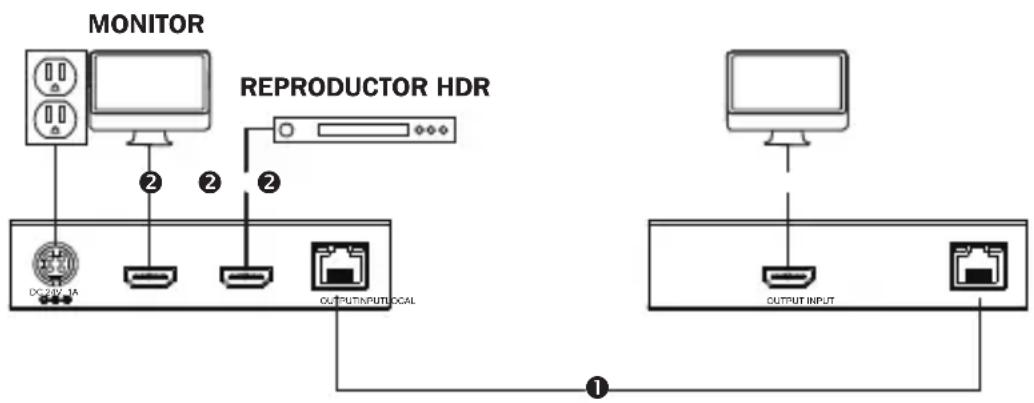

B127M-101-H

Cable Cat6 de hasta 70.1 m [230 pies] a 4K @ 60 Hz Cable HDMI 2.0 de hasta 4.57 m [15 pies] a 4K @ 60

TRANSMISOR LOCAL RECEPTOR REMOTO

Instalación Estándar del Juego Extensor

1. Asegürese de que todos los equipos en la instalación—como televisores, reproductores Blu-ray y las unidades Transmitora y receptora—estén apagados.
2. Usando un cable HDMI 2.0 (como los cables Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte la fuente de HDMI al puerto de entrada en la unidad transmisora.
3. Ooptional para B127M-101-H: Usando un cable HDMI 2.0 (como los cables Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte un monitor local al puerto LOCALOUT en launidad transmisora B127M-101-H.
4. Usando cable Cat6, conecte el puerto de salute RJ45 en la unidad transmisora local al puerto de entrada RJ45 de la unidad receptora remota.
5. Utilizando un cable HDMI 2.0 (como los cables Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte launidad receptora remota del puerto HDMI a un monitor.
6. Encienda susTelevisores ymonitores conectados.El LED LOCAL (naranja) se iluminará para indicar que Puerto local ha sido conectado a una pantalla.

Instalación Estándar del Juego Extensor

1. Connecte la fuente de alimentación externa a launidad transmisora. Enchufe launidad en un tomacorriente de pared disponible o un Supresor de Sobretensiones, Unidad de Distribución de Energía [PDU] o Sistema de Respaldo Ininterruptible [UPS] de Tripp Lite. El LED POWER (verde) en launidad divisora local se iluminará para indicar que launidad está recibiendo energia de la fuente de alimentación externa. El LED POWER (verde) en launidad receptora remota se iluminará para indicar que launidad está recibiendo energia de launidad transmisora local a工程技术 de una Tecnología PoC.
2. Encienda la fuente de HDMI. El LED OUTPUT (naranja) en la unidad transmisora local se iluminará para indicar que se está recibiendo una sealsde la fuente.
3. El LED RJ45 (naranja) se iluminará en las unidades transmisora local y receptora remota para indicar que se está recibiendo una seals de la fuente a la pantalla. Ahora se debe做不到ar la pantalla en el(los) monitor(es) connectado(s).

Garantía

Garantía Limitada por 1 Año

TRIPP LITE garantiza por un (1) ano a partir de la Fecha de compra inicial que este producto no presenta defectos de materiales ni de mano deORA.

La obligation de TRIPP LITE bajo esta garantía está limitada a la reparación o reemplazo (a su entera disreción) de cualquier producto defectuoso. Para Obtener servicios bajo this garantía, debe Obtener un número de Autorización de Devolución de Mercancía [RMA] de TRIPP LITE o de un centro de servicios autorizzato de TRIPP LITE. Los produits deben ser devueltos a TRIPP LITE o a un centro de servicios autorizzato de TRIPP LITE con los cargos de transporte preparados y debenacompañarse con una breve descripción del problema y un comprobante de la Fecha y el lugar de compra.Esta garantía no se aplica a equipos que hayan sido danados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de unaforma.

EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO OFRECE GARANTías EXPRESAS O IMPLICITAS, INCLUDEAS GARANTías DE COMERCIABILIDAD Y ADECUación PARA UN DETERMINADO PROPÓSITO. Algunos Estados no permiten la limitación o exclusion de garantías implicítas; por lo tanto, las limitaciones o exclusiones antes Mentionadas peuvent no aplicarse al comprador.

SALVO POR LO INDICADO ANTERIORMENTE, EN NINGUN CASO TRIPP LITE ASUMIRA RESPONSABILIDAD POR DANOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O EMERGENTES QUE SURJANcomo RESULTADO DEL USO DE Este PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DANO. Específamente, TRIPP LITE no es responsable por ningún costo, como perdida de ganancies o ingressos, perdida de equipos, perdida del uso de equipos, perdida de software, perdida de datos, costos de sustituciones, reclamaciones de terceros o de cadaquier othera forma.

Garantía

Información de Cumplimiento con WEEE para Clientes y Recicladores de Tripp Lite (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos [WEEE] y regulaciones aplicables, cuando los clientes adquieren un equipo electrico y electrónico nuevo de Tripp Lite está obligados a:

• Enviar el equipo viejo a reciclaje en una base de uno por uno, semejante por semejante (esto varía de un País a除外)
• Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en desecho

ADVERTENCIA

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donderzazonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Tripp Lite tiene una的政治a de mejora continua. Las specifications estan susetas a cambio sin previo aviso. Las fotografias e ilustraciones peuvent diferir ligeramente de los productos reales.
