N48412RJ - Matériel réseau Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cassette cuivre/fibre haute densité
Marque	Tripp Lite
Modèle	N48412RJ
Série	N484
Nombre de ports	12 ports RJ45
Type de connecteurs	RJ45 (cuivre)
Compatibilité boîtiers	N484-00U, N484-01U, N484-01U-MINI
Alimentation	Aucune (appareil passif)
Matériau du boîtier	Acier
Dimensions de la cassette (approx.)	22 x 10 x 3 cm
Poids (approx.)	0,5 kg
Température de fonctionnement	0 °C à 50 °C
Humidité de fonctionnement	0 % à 95 % (sans condensation)
Installation	Insertion dans baie compatible, fixation par vis à oreilles
Fonctions principales	Connectivité réseau haute densité, gestion des câbles intégrée, panneaux d'obturation amovibles
Garantie	Garantie limitée à vie
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Ne pas utiliser avec des dispositifs de maintien en vie
Certifications	CE, RoHS
Contenu de l'emballage	Cassette, supports de montage, vis, guide de démarrage rapide
Informations générales	Fabricant : Eaton ; Publication n° 23-08-374 / 93-341E_RevF

FOIRE AUX QUESTIONS - N48412RJ Tripp Lite

Comment installer la cassette N48412RJ dans un boîtier N484-01U ?

Pour installer la cassette, insérez-la dans une fente libre du boîtier après avoir retiré le panneau d'obturation en dévissant les vis à oreilles. Alignez la cassette avec les trous de montage, puis serrez les vis à oreilles pour la fixer.Assurez-vous que la cassette est bien enfoncée avant de serrer.

Quel type de câbles utiliser avec cette cassette ?

La cassette N48412RJ est équipée de ports RJ45 et accepte les câbles cuivre de catégorie 6, 6a ou 7. Pour des performances optimales, utilisez des câbles blindés (STP) dans les environnements à fortes interférences.

Cette cassette est-elle compatible avec les connecteurs fibre optique ?

Non, la N48412RJ est une cassette cuivre avec des ports RJ45. Pour la fibre optique, utilisez les modèles de la série N484 se terminant par LC ou M12, comme le N484-12LC.

Comment retirer un panneau d'obturation ?

Pour retirer un panneau d'obturation, dévissez les vis à oreilles situées sur le côté opposé du panneau. Tirez ensuite le panneau hors de la fente. Conservez les vis pour une réutilisation ultérieure.

Quelle est la garantie de ce produit ?

Eaton (Tripp Lite) offre une garantie limitée à vie contre les défauts de matériaux et de fabrication. La garantie ne couvre pas l'usure normale, les accidents ou la mauvaise utilisation. Pour tout retour, consultez le site Tripplite.Eaton.com/support/productreturns.

Peut-on utiliser ce produit avec un équipement médical de survie ?

Non, ce produit n'est pas conçu pour être utilisé avec des dispositifs de maintien en vie. Une panne pourrait entraîner des conséquences graves. Respectez les avertissements de sécurité dans la notice.

Comment nettoyer les connecteurs ?

Nettoyez les connecteurs RJ45 avec un chiffon non pelucheux imbibé d'alcool isopropylique. Laissez sécher complètement avant de reconnecter. Évitez tout contact avec des solvants agressifs.

Quels sont les modèles de boîtiers compatibles ?

Les boîtiers compatibles sont les modèles de la série N484 : N484-00U, N484-01U et N484-01U-MINI. Consultez le guide de démarrage rapide pour la liste complète.

Où trouver le guide d'installation complet ?

Le guide d'installation complet est disponible en téléchargement gratuit sur notice-facile.com et sur le site d'Eaton. Il couvre l'installation de toutes les cassettes et boîtiers de la série N484.

Que faire en cas de perte des vis de fixation ?

Les vis de fixation sont des vis à oreilles standard. Vous pouvez commander des vis de rechange auprès de Tripp Lite ou utiliser des vis M6 de longueur appropriée. Contactez le support technique pour des références exactes.

MODE D'EMPLOI N48412RJ Tripp Lite

Cassettes

• Ce Guide de démarrage rapide couvre l'installation de toutes les cassettes et tous les boîtiers de la série N484. Tous les nouveaux modèles, même s'ils ne sont pas répertoriés ci-dessus, incluent ce Guide de démarrage rapide et pourraient être installés en suivant ses instructions.

Modèles:

N484-00U

N484-01U

N484-01U-MINI

N484-1M24-LC12

N484-2M12-LC12

N484-3M8-LC12

N484-3M8L12S

N484-2M24-6M12

N484-12LC

N484-12M12

N484-12M24

N484-12RJ

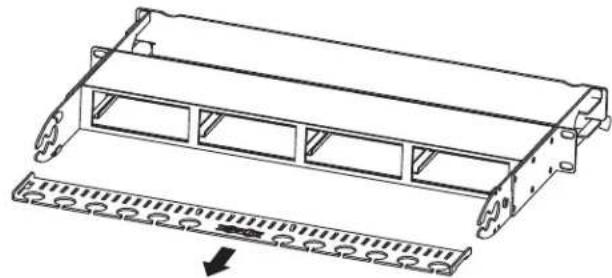

Installation du support de gestion des câbles :

Les rails du panneau à l'arrière du boîtier du N484-01U comportent des encoches de montage qui permettent d'installer le support de gestion des cables en haut ou en bas des rails. Choisissez les encoches supérieures ou inférieures, insérez le support dans les encoches et faites glisser le support vers l'intérieur pour le fixer.

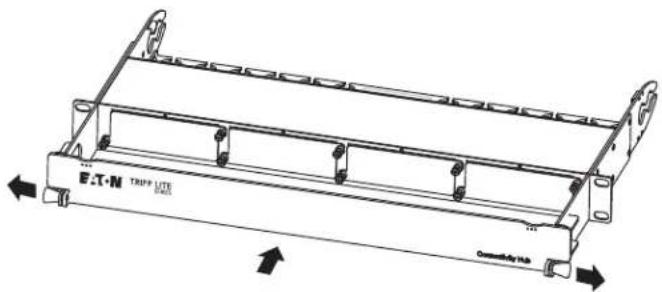

Installation du support de blindage du panneau :

Le N484-01U contient un support de protection qui se fixe à l'avant du boîtier. Les trous de montage sont situés sur les rails droit et gauche du panneau avant pour la fixation du support. Pour fixer le support, tirez sur les languettes situées de chaque côté du support afin de déplacer les broches connectées vers l'extérieur. Insérez ensuite le support dans le boîtier. Une fois que les goupilles sont alignées avec les trous de montage sur les côtés du rail du panneau, relâchez les languettes pour fixer le support. Le support glisse de haut en bas pour permettre l'accès au boîtier ou pour le protéger de tout contact.

Insertion/retrait des panneaux d'obturation :

Les N482-01U sont livrés avec des panneaux d'obturation préinstallés dans les fentes de cassette du boîtier. Lorsque vous avez besoin d'une fente, retirez le panneau d'obturation en dévisant les vis à oreilles situées sur le côté opposé du panneau d'obturation. Pour fixer un panneau d'obturation dans une fente de cassette vide, alignez le panneau d'obturation dans les trous correspondants sur le boîtier. Serrez ensuite les vis à oreilles pour fixer le panneau d'obturation en place.

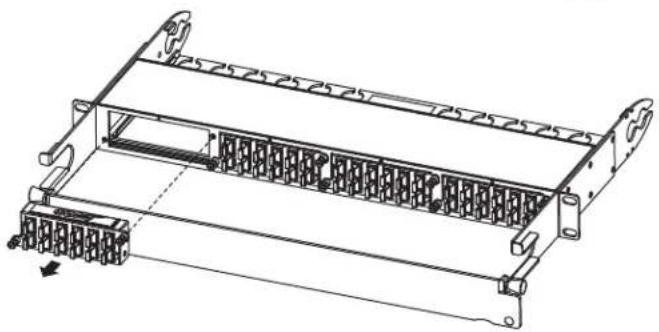

Insertion/retrait des cassettes :

Après avoir créé une fente ouverte en retardant un panneau d'obturation, alignez une cassette avec la fente correspondante sur le boîtier et insérez la cassette dans la fente. Serrez ensuite les vis à oreilles pour laixer en place. Pour retirer une cassette, dévissez les vis à oreilles afin de la dégager du boîtier.

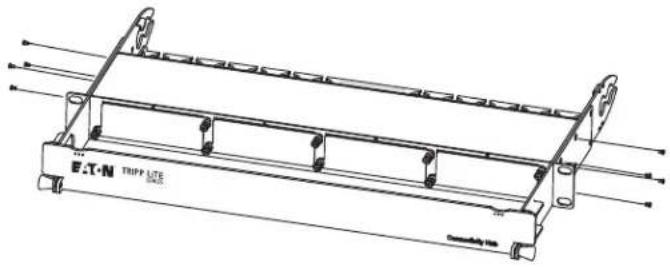

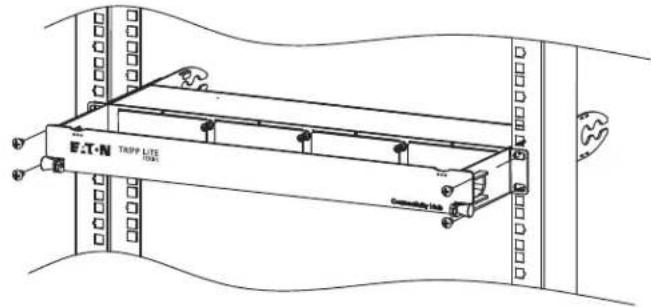

Montage du boîtier

Pour monter le boîtier, vous devez d'abord fixer les supports de montage inclus sur les côtés du boîtier à l'aide des vis fournies. Une fois qu'ils sont fixés, fixez le boîtier au rack à l'aide du matériel de montage approprié (fourni par vos soins).

Remarque: les aments du N484-00U sont conus pour etre montes sur la surface metallique d'un boitier de rack, organiseur de cables ou d'une autre structure similaire. Concernant son emplacement ideal, il doit eviter tout contact direct avec un equipement actif (par exemple, un onduleur, un serveur, un commutateur).

Garantie limitée à vie

Eaton garantit à vie ce produit, s'il est utilisé conformément à toutes les instructions applicables, contre tout défaut de matériel et de fabrication d'origine. Si le produit s'avère défectueux sur le plan des matériaux ou de la fabrication au cours de cette période, nous remplacerons le produit, sous réserve des conditions et limitations susmentionnées, à notre seule discrétion, en guise de recours exclusif pour notre violation de la garantie limitée. Veuillez consulter la page Tripplite. Eaton. com/support/productreturns avant d'envoyer un produit pour le faire réparer.

CETTE GARANTIE LIMITEE NE S'APPLIQUE PAS A L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UN ACCIDENT, D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLENCE. Eaton NE DONNE AUCUNE GARANTIE AUTRE QUE LA GARANTIE LIMITEE EXPRESSEMENT ENONCée dans LE PRESENT DOCUMENT, SAUF DANS LA MESURE INTERDITE PAR LE DROIT APPLICABLE, TOUTES LES GARANTIES IMPLICITES, Y COMPRIS TOUTES LES GARANTIES DE VALEUR MARCHANDE OU D'ADEQUATION À UN USAGE PARTICULIER, SONT REJETÉES PAR LA PRESENTE; ET CETTE GARANTIE EXCLUT EXPRESSEMENT TOUS LES DOMMAGES ACCESSOIRES ET INDIRECTS. (Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites, et certains États ne permettent ni la limitation ni l'exclusion des dommages accidentels ou consécutifs; ainsi, les limitations ou exclusions mentionnées ci-dessus peuvent ne pas s'appliquer à vous. Cette garantie limitee vous donne des droits légaux spécifique, et vous pouvez avoir d'autres droits qui varient d'une juridiction à l'autre).

ATTENTION : chaque utilisateur doit s'assurer de déterminer, avant toute utilisation, si cettplaquiéit est adapté, adéquat ou sûr pour l'utilisation prévue. Les applications individuelles sont susceptibles à de grandes variations, nous ne faisons aucune déclaration ni ne donnons aucune garantie quant à l'adéquation ou à la pertinence de ces dispositifs pour toute application spécifique.

Informations de conformité DEEE pour les clients et les recycleurs (union européenne)

Dans le cadre de la directive sur les Déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à

• Envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie en fonction du pays)
• Renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en fin de vie

L'utilisation de ce produit avec des dispositifs de maintien en vie n'est pas reconnue dans les cas où une panne de ce produit serait susceptible d'entraîner une panne du dispositif de maintien en vie ou de nuire considérablement à sa sécurité ou à son efficacité.

Eaton mène une politique d'amélioration constante. Les caractéristiques peuvent être modifiées sans préavis. Les photos et illustrations peuvent légèrement différer des produits réels.

Tous droits réservés.

Publication n° 23-08-374 / 93-341E_RevF

September 2023

Eaton est une marque déposée.

Toutes les marques commerciales appartiennent à leurs propriétaires respectifs.
