MANUAL DE USUARIO N48412RJ Tripp Lite

Solutaciones de Casete de Cobre / Fibra de Alta Densidad Gabinetes Modulares para Casete*

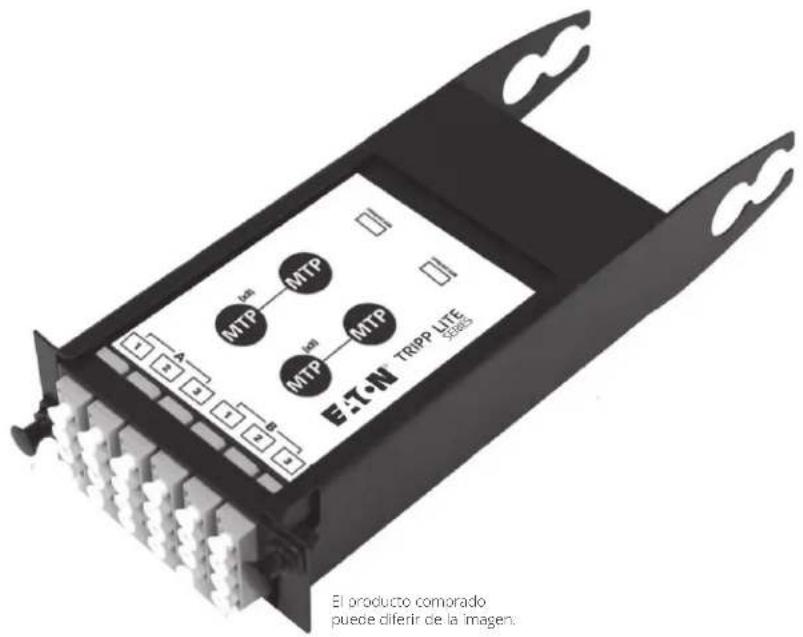

Casetes*

*Esta Guía de Inicio Rápido incluye la instalación de todos los gabinetes y casétes de la Serie N484. Cualquier modelo nuevo, incluso si no está listado ahora, incluirá esta Guía de Inicio Rápido y pueda instalarse siguiendo sus instrucciones.

Modelos:

N484-00U

N484-01U

N484-01U-MINI

N484-1M24-LC12

N484-2M12-LC12

N484-3M8-LC12

N484-3M8L12S

N484-2M24-6M12

N484-12LC

N484-12M12

N484-12M24

N484-12RJ

English 1

Français 7

Deutsch 10

Italiano 13

Installation

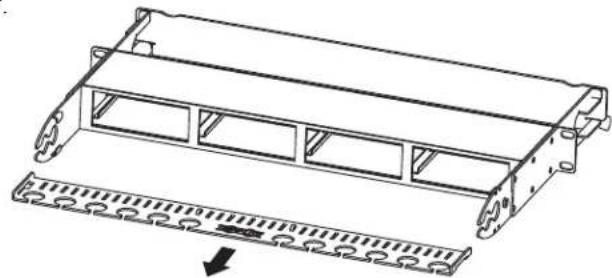

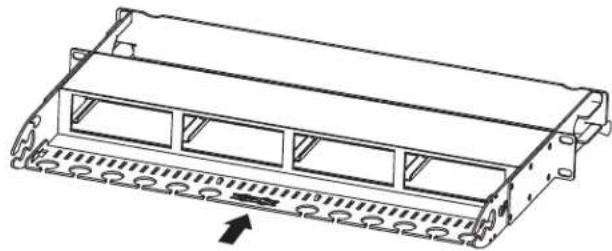

Instalación del Soporte para Administración del Cable:

Los rieles del panel en la parte posterior del gabinete N484-01U contienen ranuras de instalacion que permiten que el soporte para administracion del cable sea instalado en la parte superior o inferior de los rieles. Elija las ranuras de la parte superior o inferior, inserte el soporte en las ranuras y deslice el soporte hacia adento para asegurarlo en su lugar.

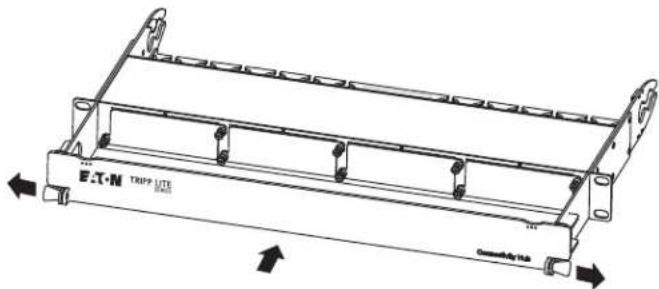

Instalacion del Soporte Protector del Panel:

La N484-01U contiene un soporte protector que se ja a la parte delantera del gabinete. Hay ori cios de instalacion que se enquirytran en los rieles derecho e izquierdo del panel frontal para la instalacion del soporte. Para jar el soporte, tire de las lenguetas que se enquirytran a cada lado del soporte para mover las patillas conectadas hacia afuera. Entonces inserte el soporte en el gabinete. Una vez que las patillas esten alineadas con los ori cios de instalacion en los rieles laterales del gabinete, suele las lenguetas para asegurar el soporte en su situ. El soporte se desliza arriba y abajo para permitir el acceso al gabinete o para protegerlo contra contactos.

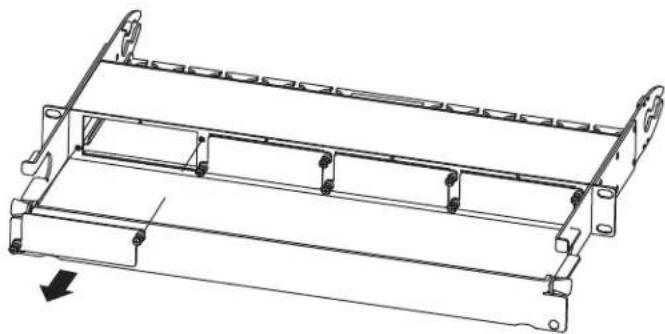

Inserción / Remoción de los Paneles Obturadores:

El N482-01Uiene con paneles obturadores preinstalados jados a las ranuras para el casete del gabinete. Cuando se necesite una ranura, retire el panel obturador desatornillando los tornillos de mariposa situados en el lado opuesto del panel obturador. Para colocar un panel obturador a una ranura de casete vacía, alinee el panel obturador con los ori cios correspondientes en el gabinete. Luego apriete los tornillos de mariposa para jar el panel obturador en su lugar.

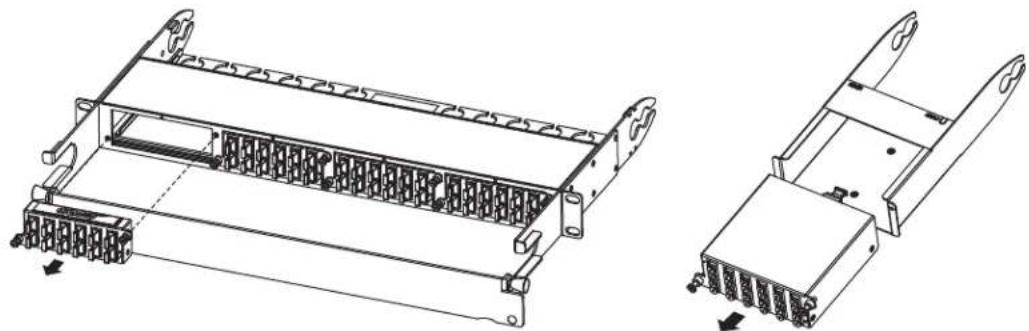

Inserción / Remoción de Casetes:

Despues de crear una ranura abierta quitando un panel obturador, alinee un casete con la ranura correspondiente en el gabinete e inserte el casete en la ranura. Luego apriete los tornillos de mariposa para asegurarlo en su lugar. Para quitar un casete, desatornille los tornillos de mariposa para liberarlo del gabinete.

Installation

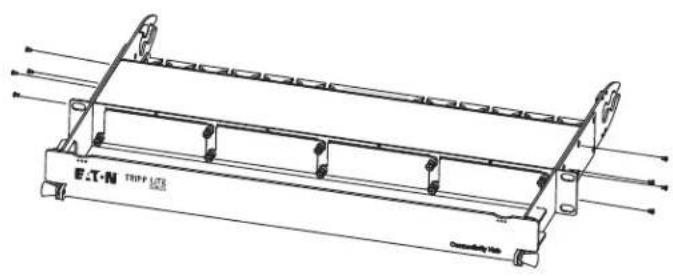

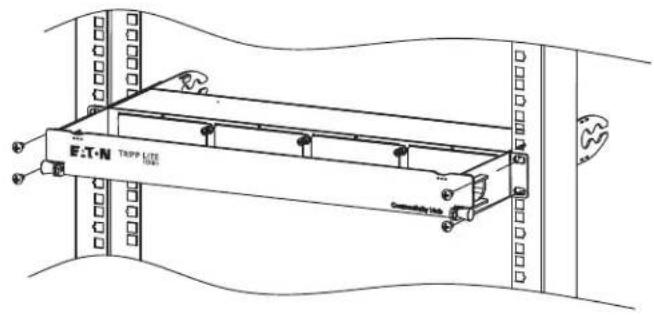

Instalación del Gabinete:

Para instalar el gabinete, debe jar primero los soportes de instalacion incluidos a los lados del gabinete con los tornillos suministrados. Una vez colocado, asegure el gabinete al rack con los accesos de instalacion apropiados suministrados por el usuario.

Note: Los imanes del N484-00U estan diseñados para la instalación sobre la superficie metalica de un gabinete de rack, administrador de cable u other estructura similar. La colocacion ideal debe estar fuera de contacto directo con qualquier equipo activo (p.e., UPS, servidor, switch).
