Cassette*

• Questa guida rapida copre l'installazione di tutte le custodie e cassette dellaserie N484. Tutti i nuovi modelli,anche se non indicati qui sopra,includeranno esta guida rapida e potranno essere installati seguendo le relative istruzioni.

Modelli:

N484-00U

N484-01U

N484-01U-MINI

N484-1M24-LC12

N484-2M12-LC12

N484-3M8-LC12

N484-3M8L12S

N484-2M24-6M12

N484-12LC

N484-12M12

N484-12M24

N484-12RJ

English 1

Espanol 4

Français 7

Deutsch 10

Installazione

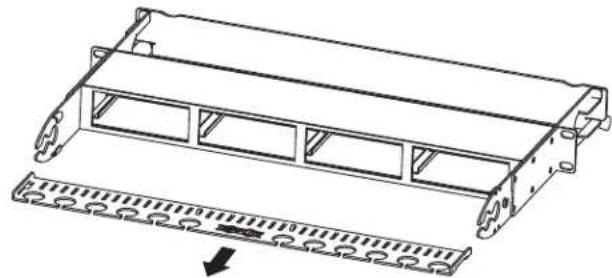

Installazione della staffa di gestione dei cavi:

Le guide del pannello sul retro della custodia N484-01U contengono delle tacche di montaggio che consentono di installare la sta a di gestione dei cavi sulla parte superiore o inferiore delle guide. Scegliere le tacche superiori o inferiori, inseire la sta a nelle tacche e fare scorrere la sta a verso l'interno per ssarla in posizione.

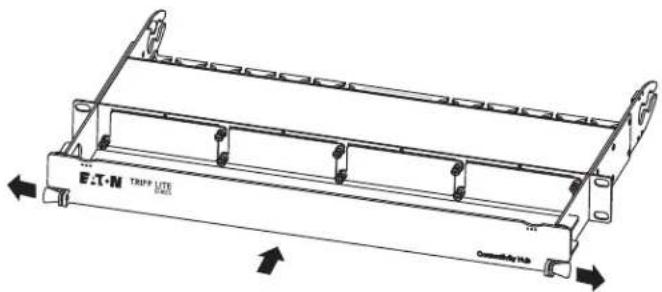

Installazione della staffa di protezione del pannello:

L'N484-01U contiene una staffa di protezione che si fissa alla parte anteriore della custodia. I fori di montaggio per il fissaggio della staffa sono situati sulle guide del pannello frontale destro e sinistro. Per fissare la staffa, tirare le linguette che si trovano su ciascun lato della staffa, in modo da spostare i perni collegati versuso l'esterno. Quindi insertire la staffa nella custodia. Una volta che i perni sono allineati coi fori di montaggio sui lati della guida del pannello, rilasciare le linguette di trazione per bloccare la staffa in posizione. La staffa scorre verso l'alto e verso il basso per consentire l'accesso alla custodia o per proteggerla dal contatto.

Inserimento/rimozione dei pannelli di copertura:

L'N482-01U è dotato di pannelli di copertura preinstallati, ssvatiagli slot delle cassette della custodia.Quando è necessario uno slot,rimuovere il pannello di copertura svitando le viti a testa zigrinata situate sul lato opposto del pannello di copertura.Per ssare un pannello di chiusura a uno slot per cassetta vuoto,allineare il pannello di chiusura coi fornior correspondenti sulla custodia.Quindi stringere le viti a testa zigrinata per ssare il pannello di copertura in posizione.

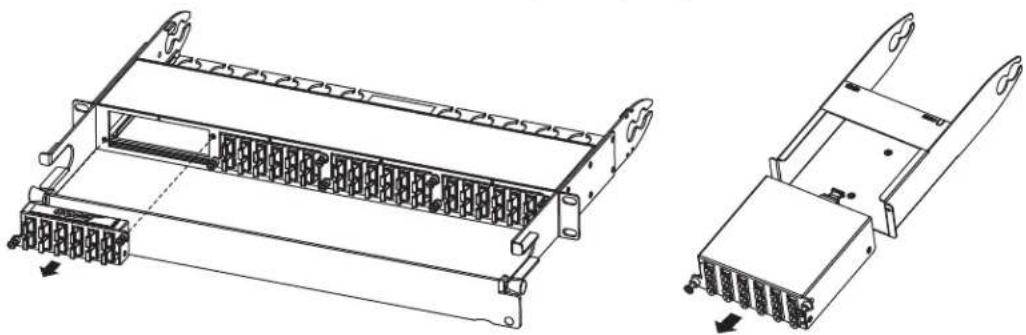

Inserimento/rimozione dei nastri:

Dopo aveo createuno slot aperto rimuovendo un pannello di chiusura, allineare una cassetta con lo slot corrispondente sulla custodia e inseire la cassetta nello slot. Quindi stringere le viti a testa zigrinata per ssarla in posizione. Per rimuovere una cassetta, svitare le viti a testa zigrinata per sganciarla alla custodia.

Installazione

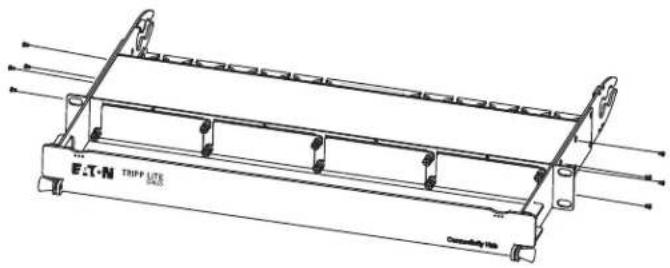

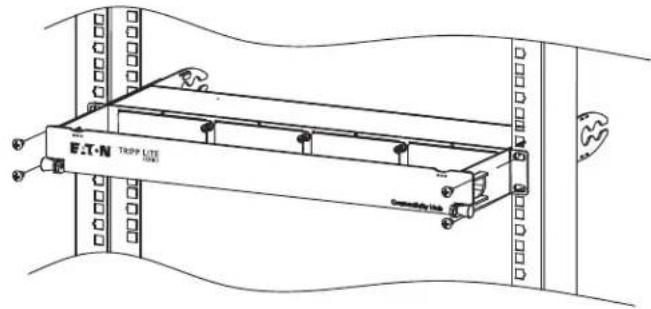

Montaggio della custodia:

per montare la custodia, sare come prima casa le sta e di montaggio incluse ai lati con le viti in dotazione. Una volta ssate, sare la custodia al rack con l' appropriato hardware di montaggio a cui dovra proweedere l'utente.

Not: magneti N484-00U sono progettati per essere montati sulla superficie metallica di una custodia per rack, gestore dei cavi o altra struttura simile. Il posizionamento ideale dovrebbe essere lontano dal contatto diretto con qualsi apparecchiatura attiva (come UPS, server, switch).

Garanzia

Garanzia limitata a vita

Eaton garantisce che quello prodotto, se utilizzato in conformità con tutte le istruzioni applicabili, è esente da difetti originali di materiale e lavorazione per tutta la sua vita utile. Se il prodotto dovesse risultare difettoso nei materiali o nella lavorazione entro tale periodo, noi, nel rispetto del termini e delle limitazioni di cui sopra, sostituiremo il prodotto, a sua esclusiva discrezione, come rimedio esclusivo per la nostra violazione della garanzia limitata. Si veda il sito Triplite.Eaton.com/ support/product-returns prima di rispedire qualsiasi apparecchiatura per la riparazione.

LA PRESENTE GARANZIA LIMITATA NON SI APPLICA ALLA NORMALE USURA O AI DANNI DERIVANTI DA INCIDENTI, USO IMPROPrio, ABUSO O NEGLIGENZA. Eaton NON FORNISCE ALCUNA GARANZIA OLTRE A QUELLA LIMITATA ESPLICITAMENTE PREVISTA NEL PRESENTE DOCUMENTO. FATTAC ECCEZIONE PER QUANTO VETATO DALLA LEGGE APPLICABLE, TUTTE LE GARANZIE IMPLICITE, COMPRESSE QUELLE DI COMMERCIABILITA O IDONEITA A UNO SCOPO PARTICOLARE, SONO QUI DECLINATE; E LA PRESENTE GARANZIA ESCLEDE ESPRESSAMENTE TUTTI I DANNI INCIDENTALI E CONSEQUENZIALI. (Alcuni stati non consentono limitazioni o escludioni di garanzie implicite e alcuni stati non consentono l'esclusione o la limitazione di dati incidentali o consequenziali, pertanto le limitazioni o le escludioni di cui sopra potrebbero non essere applicabili. La presente garanzia limitata le conferisce diritti legali specifici e potrebbe avenre altri che variano da giurisdizione a giurisdizione).

AWERTENZA: l'utente deve accertarsi prima dell'uso se questo dispositivo è adatto, adeguato o sicuro per l'uso previsto. Poiché le singole applicazioni sono soggette a granidi variazioni, non forniamo una dichiarazione o garanzia in merito all'idoneità di questi dispositivi per qualiasi applicazione specifica.
