N48412M12 - Apparecchiature di rete Tripp Lite - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cassetta fibra ottica MTP
Marca	Tripp Lite
Modello	N48412M12 (N484-12M12)
Numero di porte	12 fibre (MTP/MPO)
Tipo di connettore	MTP/MPO femmina (lato frontale)
Altezza	1U (44 mm)
Larghezza	Circa 220 mm (adatto a rack 19")
Profondità	Circa 290 mm (a seconda della configurazione)
Peso	Circa 0,5 kg
Alimentazione	Nessuna (elemento passivo)
Materiale del contenitore	Acciaio con finitura nera
Compatibilità	Contenitori serie N484 (N484-00U, N484-01U, ecc.)
Montaggio	Installazione in rack 19" tramite contenitore, fissaggio con viti a farfalla
Gestione dei cavi	Supporto per la gestione dei cavi opzionale (integrato nel contenitore)
Pannelli di chiusura	Utilizzati per gli slot non occupati
Garanzia	Garanzia a vita limitata Eaton
Temperatura di funzionamento	0 °C a 50 °C
Umidità relativa	5 % a 95 % (senza condensa)
Pulizia	Panno morbido non lanuginoso; evitare prodotti chimici aggressivi
Riparabilità	Parti di ricambio non disponibili singolarmente; sostituzione dell'unità in garanzia
Informazioni generali	Conforme DEEE; non utilizzare con dispositivi di supporto vitale

Domande frequenti - N48412M12 Tripp Lite

Come installare la cassetta N48412M12 in un contenitore N484?

Rimuovere prima il pannello di chiusura svitando le viti a farfalla. Allineare la cassetta con lo slot corrispondente e inserirla. Serrare le viti a farfalla per fissarla.

Quale tipo di connettore è utilizzato su questa cassetta?

La cassetta utilizza connettori MTP/MPO femmina sul lato frontale, adatti per cablaggio a 12 fibre.

Posso montare la cassetta direttamente in un rack 19 pollici?

No, la cassetta necessita di un contenitore della serie N484 (es. N484-01U) che si monta nel rack. I supporti di montaggio sono forniti con il contenitore.

Cosa fare se uno slot del contenitore è vuoto?

Installare un pannello di chiusura per mantenere la circolazione dell'aria e la protezione. I pannelli di chiusura sono già installati di default e si fissano con viti a farfalla.

Come pulire la cassetta?

Utilizzare un panno morbido non lanuginoso leggermente inumidito. Non utilizzare detergenti abrasivi o solventi. Evitare di toccare le ferule ottiche.

Qual è la garanzia di questo prodotto?

Eaton offre una garanzia a vita limitata contro difetti di materiale e fabbricazione, a condizione che il prodotto sia utilizzato secondo le istruzioni.

Posso utilizzare questa cassetta con cavi LC?

No, la cassetta è progettata per connettori MTP/MPO. Per connessioni LC, utilizzare il modello N484-12LC.

La cassetta necessita di alimentazione elettrica?

No, si tratta di un componente passivo che non necessita di alimentazione.

Come rimuovere una cassetta già installata?

Svitare le viti a farfalla su ciascun lato della cassetta, quindi tirarla delicatamente fuori dal contenitore.

Dove posso scaricare il manuale completo?

Il manuale è disponibile gratuitamente in formato PDF su notice-facile.com per il modello N48412M12 Tripp Lite.

MANUALE UTENTE N48412M12 Tripp Lite

Soluzioni a cassetta in rame/fibra ad alta densità

Custodie modulari per cassette\*

Cassette\*

* Questa guida rapida copre l'installazione di tutte le custodie e cassette della serie N484. Tutti i nuovi modelli, anche se non indicati qui sopra, includeranno questa guida rapida e potranno essere installati seguendo le relative istruzioni.

Modelli:

N484-00U

N484-01U

N484-01U-MINI

N484-1M24-LC12

N484-2M12-LC12

N484-3M8-LC12

N484-3M8L12S

N484-2M24-6M12

N484-12LC

N484-12M12

N484-12M24

N484-12RJ

English 1

Español 4

Français 7

Deutsch 10

EATON

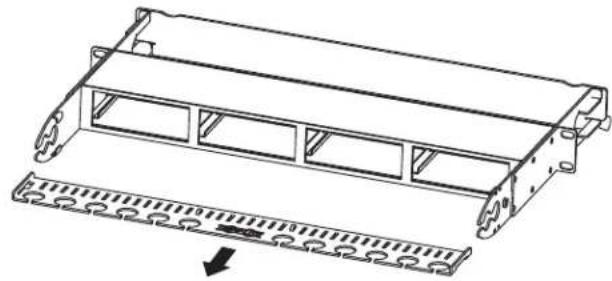

Installazione della staffa di gestione dei cavi:

Le guide del pannello sul retro della custodia N484-01U contengono delle tacche di montaggio che consentono di installare la sta a di gestione dei cavi sulla parte superiore o inferiore delle guide. Scegliere le tacche superiori o inferiori, inserire la sta a nelle tacche e fare scorrere la sta a verso l'interno per ssarla in posizione.

Installazione della staffa di protezione del pannello:

L'N484-01U contiene una staffa di protezione che si fissa alla parte anteriore della custodia. I fori di montaggio per il fissaggio della staffa sono situati sulle guide del pannello frontale destro e sinistro. Per fissare la staffa, tirare le linguette che si trovano su ciascun lato della staffa, in modo da spostare i perni collegati verso l'esterno. Quindi inserire la staffa nella custodia. Una volta che i perni sono allineati coi fori di montaggio sui lati della guida del pannello, rilasciare le linguette di trazione per bloccare la staffa in posizione. La staffa scorre verso l'alto e verso il basso per consentire l'accesso alla custodia o per proteggerla dal contatto.

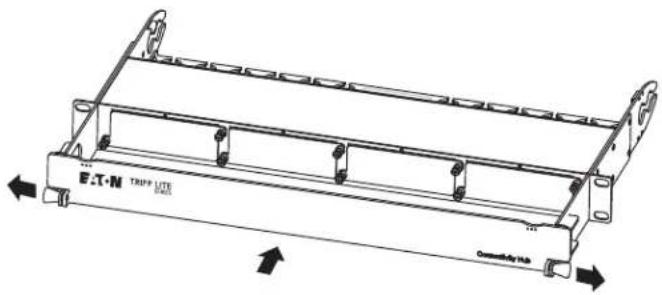

Inserimento/rimozione dei pannelli di copertura:

L'N482-01U è dotato di pannelli di copertura preinstallati, ssati agli slot delle cassette della custodia. Quando è necessario uno slot, rimuovere il pannello di copertura svitando le viti a testa zigrinata situate sul lato opposto del pannello di copertura. Per ssare un pannello di chiusura a uno slot per cassetta vuoto, allineare il pannello di chiusura coi fori corrispondenti sulla custodia. Quindi stringere le viti a testa zigrinata per ssare il pannello di copertura in posizione.

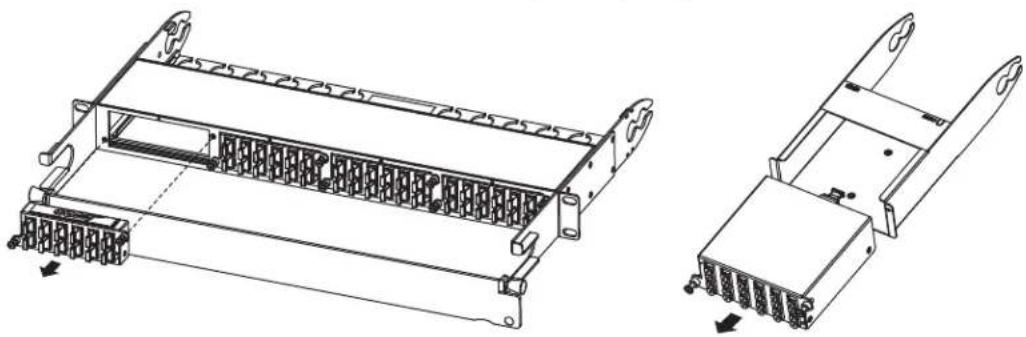

Inserimento/rimozione dei nastri:

Dopo avere creato uno slot aperto rimuovendo un pannello di chiusura, allineare una cassetta con lo slot corrispondente sulla custodia e inserire la cassetta nello slot. Quindi stringere le viti a testa zigrinata per ssarla in posizione. Per rimuovere una cassetta, svitare le viti a testa zigrinata per sganciarla dalla custodia.

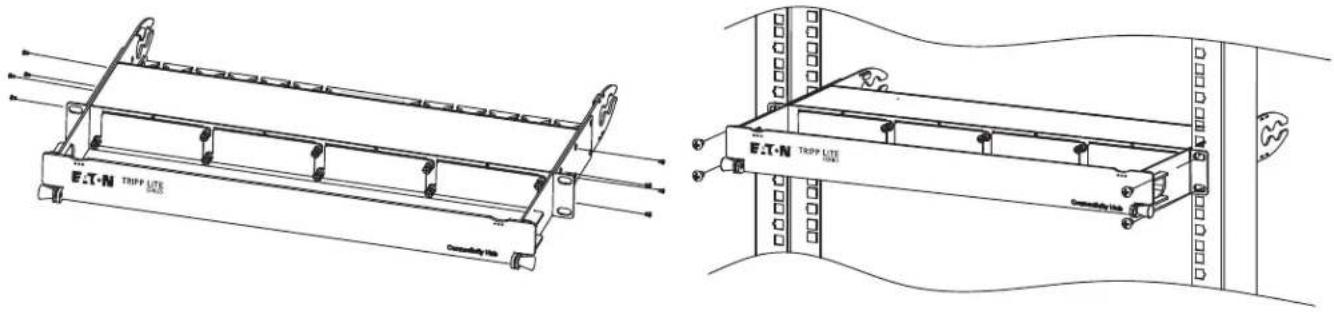

Montaggio della custodia:

per montare la custodia, ssare come prima cosa le sta e di montaggio incluse ai lati con le viti in dotazione. Una volta ssate, ssare la custodia al rack con l'appropriato hardware di montaggio a cui dovrà provvedere l'utente.

Nota: I magneti N484-00U sono progettati per essere montati sulla superficie metallica di una custodia per rack, gestore dei cavi o altra struttura simile. Il posizionamento ideale dovrebbe essere lontano dal contatto diretto con qualsiasi apparecchiatura attiva (come UPS, server, switch).

Garanzia

Garanzia limitata a vita

Eaton garantisce che questo prodotto, se utilizzato in conformità con tutte le istruzioni applicabili, è esente da difetti originali di materiale e lavorazione per tutta la sua vita utile. Se il prodotto dovesse risultare difettoso nei materiali o nella lavorazione entro tale periodo, noi, nel rispetto dei termini e delle limitazioni di cui sopra, sostituiremo il prodotto, a sua esclusiva discrezione, come rimedio esclusivo per la nostra violazione della garanzia limitata. Si veda il sito Tripplite.Eaton.com/support/product-returns prima di rispedire qualsiasi apparecchiatura per la riparazione.

LA PRESENTE GARANZIA LIMITATA NON SI APPLICAZA ALLA NORMALE USURA O AI DANNI DERIVANTI DA INCIDENTI, USO IMPROPRIO, ABUSO O NEGLIGENZA. Eaton NON FORNISCE ALCUNA GARANZIA OLTRE A QUELLA LIMITATA ESPLICITAMENTE PREVISTA NEL PRESENTE DOCUMENTO. FATTA ECCEZIONE PER QUANTO VIETATO DALLA LEGGE APPLICABILE, TUTTE LE GARANZIE IMPLICITE, COMPRESE QUELLE DI COMMERCIBILITÀ O IDONEITÀ A UNO SCOPO PARTICOLARE, SONO QUI DECLINATE; E LA PRESENTE GARANZIA ESCLUDE ESPRESSAMENTE TUTTI I DANNI INCIDENTALI E CONSEQUENZIALI. (Alcuni stati non consentono limitazioni o esclusioni di garanzie implicite e alcuni stati non consentono l'esclusione o la limitazione di danni incidentali o consequenziali, pertanto le limitazioni o le esclusioni di cui sopra potrebbero non essere applicabili. La presente garanzia limitata le conferisce diritti legali specifici e potrebbe averne altri che variano da giurisdizione a giurisdizione).

AVVERTENZA: l'utente deve accertarsi prima dell'uso se questo dispositivo è adatto, adeguato o sicuro per l'uso previsto. Poiché le singole applicazioni sono soggette a grandi variazioni, non forniamo alcuna dichiarazione o garanzia in merito all'idoneità di questi dispositivi per qualsiasi applicazione specifica.

Informazioni sulla conformità WEEE per clienti e riciclatori (Unione Europea)

In base alla direttiva europea sullo smaltimento dei rifiuti di apparecchiature elettriche ed elettroniche (RAEE) e in base ai regolamenti sulla relativa attuazione, i clienti che acquistano apparecchiature elettriche ed elettroniche nuove da Eaton hanno il diritto di:

• inviare le vecchie apparecchiature per consentirne il riciclo su base individuale, a parità di condizioni (questo varia a seconda del paese);
• Restituire i dispositivi al termine del loro ciclo di vita affinché vengano riciclati.

Si sconsiglia l'uso di questa apparecchiatura nelle applicazioni di Supportoo vitale, ove si possa ragionevolmente prevedere che un guasto di questa apparecchiatura provochi il guasto di tale applicazione o ne comprometta in modo significativo la sicurezza o l'efficacia.

Eaton ha una politica di miglioramento continuo. Le specifiche sono soggette a modifiche senza alcun preavviso. Le foto e le illustrazioni potrebbero differire leggermente dai prodotti effettivi.

Tutti i diritti riservati

Pubblicazione n. 23-08-374 / 93-341E_RevF

Settembre 2023

Eaton è un marchio registrato.

Tutti i marchi sono di proprietà dei rispettivi titolari.
