Tipo de producto	Casete de fibra óptica MTP
Marca	Tripp Lite
Modelo	N48412M12 (N484-12M12)
Número de puertos	12 fibras (MTP/MPO)
Tipo de conector	MTP/MPO hembra (lado frontal)
Altura	1U (44 mm)
Ancho	Aproximadamente 220 mm (adaptado para racks 19")
Profundidad	Aproximadamente 290 mm (según configuración)
Peso	Aproximadamente 0,5 kg
Alimentación	Ninguna (elemento pasivo)
Material del gabinete	Acero con acabado negro
Compatibilidad	Gabinetes serie N484 (N484-00U, N484-01U, etc.)
Montaje	Instalación en rack 19" mediante gabinete, fijación con tornillos de mariposa
Gestión de cables	Soporte de gestión de cables opcional (integrado en el gabinete)
Paneles ciegos	Utilizados para espacios vacíos
Garantía	Garantía limitada de por vida de Eaton
Temperatura de funcionamiento	0 °C a 50 °C
Humedad relativa	5 % a 95 % (sin condensación)
Limpieza	Paño suave que no suelte pelusa; evitar productos químicos agresivos
Reparabilidad	Piezas de repuesto no disponibles individualmente; reemplazo de la unidad bajo garantía
Información general	Conforme a RAEE; no utilizar con dispositivos de soporte vital

Preguntas frecuentes - N48412M12 Tripp Lite

¿Cómo instalar el casete N48412M12 en un gabinete N484?

Primero retire el panel ciego desatornillando los tornillos de mariposa. Alinee el casete con la ranura correspondiente e insértelo. Apriete los tornillos de mariposa para fijarlo.

¿Qué tipo de conector se utiliza en este casete?

El casete utiliza conectores MTP/MPO hembra en el lado frontal, adecuados para un cableado de 12 fibras.

¿Puedo montar el casete directamente en un rack de 19 pulgadas?

No, el casete requiere un gabinete de la serie N484 (ej. N484-01U) que se monta en el rack. Los soportes de montaje se suministran con el gabinete.

¿Qué hacer si una ranura del gabinete está vacía?

Instale un panel ciego para mantener la circulación de aire y la protección. Los paneles ciegos ya están instalados por defecto y se fijan con tornillos de mariposa.

¿Cómo limpiar el casete?

Use un paño suave que no suelte pelusa ligeramente humedecido. No use limpiadores abrasivos ni disolventes. Evite tocar las férulas ópticas.

¿Cuál es la garantía de este producto?

Eaton ofrece una garantía limitada de por vida contra defectos de material y fabricación, siempre que el producto se utilice de acuerdo con las instrucciones.

¿Puedo usar este casete con cables LC?

No, el casete está diseñado para conectores MTP/MPO. Para conexiones LC, use el modelo N484-12LC.

¿El casete requiere alimentación eléctrica?

No, es un componente pasivo que no requiere alimentación.

¿Cómo retirar un casete ya instalado?

Desatornille los tornillos de mariposa de cada lado del casete, luego tire suavemente para extraerlo del gabinete.

¿Dónde puedo descargar el manual completo?

El manual está disponible gratuitamente en formato PDF en notice-facile.com para el modelo N48412M12 Tripp Lite.

MANUAL DE USUARIO N48412M12 Tripp Lite

Soluciones de Casete de Cobre / Fibra de Alta Densidad Gabinetes Modulares para Casete\*

Casetes\*

* Esta Guía de Inicio Rápido incluye la instalación de todos los gabinetes y casetes de la Serie N484. Cualquier modelo nuevo, incluso si no está listado aquí, incluirá esta Guía de Inicio Rápido y puede instalarse siguiendo sus instrucciones.

Modelos:

N484-00U

N484-01U

N484-01U-MINI

N484-1M24-LC12

N484-2M12-LC12

N484-3M8-LC12

N484-3M8L12S

N484-2M24-6M12

N484-12LC,

N484-12M12

N484-12M24

N484-12RJ

English 1

Français 7

Deutsch 10

Italiano 13

EATON

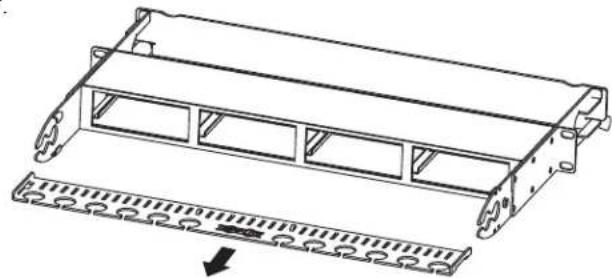

Instalación del Soporte para Administración del Cable:

Los rieles del panel en la parte posterior del gabinete N484-01U contienen ranuras de instalación que permiten que el soporte para administración del cable sea instalado en la parte superior o inferior de los rieles. Elija las ranuras de la parte superior o inferior, inserte el soporte en las ranuras y deslice el soporte hacia adentro para asegurarlo en su lugar.

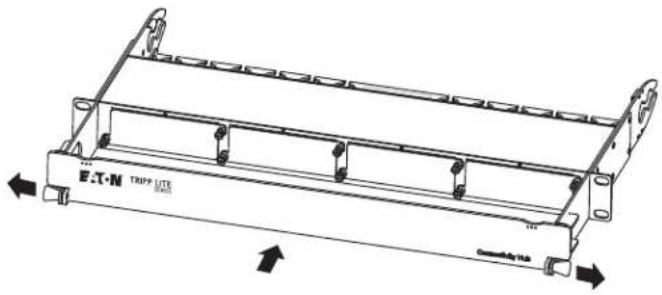

Instalación del Soporte Protector del Panel:

La N484-01U contiene un soporte protector que se ja a la parte delantera del gabinete. Hay oricios de instalación que se encuentran en los rieles derecho e izquierdo del panel frontal para la instalación del soporte. Para jar el soporte, tire de las lengüetas que se encuentran a cada lado del soporte para mover las patillas conectadas hacia afuera. Entonces inserte el soporte en el gabinete. Una vez que las patillas estén alineadas con los oricios de instalación en los rieles laterales del gabinete, suelte las lengüetas para asegurar el soporte en su sitio. El soporte se desliza arriba y abajo para permitir el acceso al gabinete o para protegerlo contra contactos.

Inserción / Remoción de los Paneles Obturadores:

El N482-01U viene con paneles obturadores preinstalados jados a las ranuras para el casete del gabinete. Cuando se necesite una ranura, retire el panel obturador desatornillando los tornillos de mariposa situados en el lado opuesto del panel obturador. Para colocar un panel obturador a una ranura de casete vacía, alinee el panel obturador con los ori cios correspondientes en el gabinete. Luego apriete los tornillos de mariposa para jar el panel obturador en su lugar.

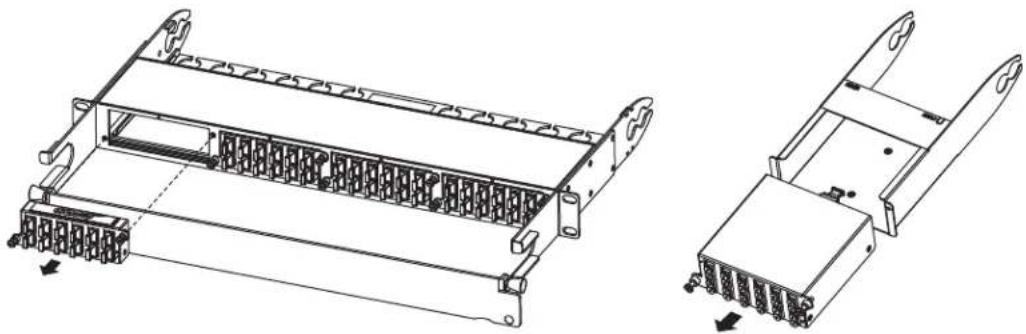

Inserción / Remoción de Casetes:

Después de crear una ranura abierta quitando un panel obturador, alinee un casete con la ranura correspondiente en el gabinete e inserte el casete en la ranura. Luego apriete los tornillos de mariposa para asegurarlo en su lugar. Para quitar un casete, desatornille los tornillos de mariposa para liberarlo del gabinete.

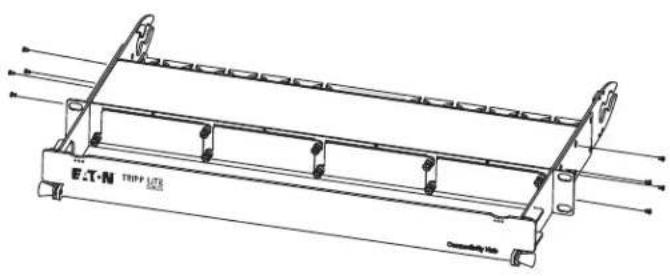

Instalación del Gabinete:

Para instalar el gabinete, debe jar primero los soportes de instalación incluidos a los lados del gabinete con los tornillos suministrados. Una vez colocado, asegure el gabinete al rack con los accesorios de instalación apropiados suministrados por el usuario.

Nota: Los imanes del N484-00U están diseñados para la instalación sobre la superficie metálica de un gabinete de rock, administrador de cable u otra estructura similar. La colocación ideal debe estar fuera de contacto directo con cualquier equipo activo (p.e., UPS, servidor, switch).

Garantía limitada de por vida

Eaton garantiza que este producto, si se usa de acuerdo con todas las instrucciones aplicables, está libre de defectos en cuanto a materiales y mano de obra de por vida. Si el producto presentara un defecto en cuanto a materiales o mano de obra dentro de ese período, nosotros, conforme a los términos y limitaciones anteriores, reemplazaremos el producto, a nuestra entera discreción, y este será nuestro recurso exclusivo para dar cumplimiento a la garantía limitada. Antes de devolver cualquier equipo para reparación, visite Tripplite.Eaton.com/support/product-returns.

ESTA GARANTÍA LIMITADA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. Eaton NO OTORGA OTRAS GARANTÍAS ADEMÁS DE LA GARANTÍA LIMITADA QUE SE ESTABLECE EXPRESAMENTE EN EL PRESENTE DOCUMENTO. EXCEPTO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLICITAS, INCLUIDAS TODAS LAS GARANTÍAS DE COMERCIABILIDAD O IDONEIDAD PARA UN PROPÓSITO PARTICULAR, SE RECHAZAN POR ESTE MEDIO; Y ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES Y CONSECUENTES. (Algunos estados no permiten limitaciones o exclusión de garantías implícitas y algunos estados no permiten la exclusión de limitación de daños incidentales o consecuenciales, de modo que las limitaciones anteriores pueden no aplicar para usted. Esta garantía limitada le otorga derechos legales específicos y es posible que le asistan otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es apropiado, adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, no garantizamos la adecuación de estos dispositivos para alguna aplicación específica.

Información de Cumplimiento de WEEE para Clientes y Recicladores (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos (WEEE) y regulaciones aplicables, al adquirir un equipo eléctrico y electrónico nuevo de Eaton, los clientes están obligados a:

• Enviar para reciclaje equipos viejos del mismo tipo y en el mismo número (esto varía de un país a otro)
• Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo

No se recomienda utilizar este equipo en aplicaciones de soporte de vida donde una falla de este equipo podría llegar a causar la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Eaton tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.

Todos los derechos reservados

Publicación No. 23-08-374 / 93-341E_RevF

Septiembre de 2023
