N48412RJ - Netzwerkgeräte Tripp Lite - Kostenlose Bedienungsanleitung

Produkttyp	Hochdichte Kupfer-/Faserkassette
Marke	Tripp Lite
Modell	N48412RJ
Serie	N484
Anzahl der Ports	12 RJ45-Ports
Anschlusstyp	RJ45 (Kupfer)
Gehäusekompatibilität	N484-00U, N484-01U, N484-01U-MINI
Stromversorgung	Keine (passives Gerät)
Gehäusematerial	Stahl
Abmessungen der Kassette (ca.)	22 x 10 x 3 cm
Gewicht (ca.)	0,5 kg
Betriebstemperatur	0 °C bis 50 °C
Betriebsfeuchtigkeit	0 % bis 95 % (nicht kondensierend)
Installation	Einsetzen in kompatiblen Einschub, Befestigung mit Rändelschrauben
Hauptfunktionen	Hochdichte Netzwerkkonnektivität, integriertes Kabelmanagement, herausnehmbare Blenden
Garantie	Eingeschränkte lebenslange Garantie
Wartung und Reinigung	Mit einem trockenen Tuch reinigen; keine Lösungsmittel verwenden
Sicherheit	Nicht mit lebenserhaltenden Geräten verwenden
Zertifizierungen	CE, RoHS
Packungsinhalt	Kassette, Montagehalterungen, Schrauben, Schnellstartanleitung
Allgemeine Informationen	Hersteller: Eaton; Veröffentlichungsnr. 23-08-374 / 93-341E_RevF

Häufig gestellte Fragen - N48412RJ Tripp Lite

Wie installiere ich die Kassette N48412RJ in einem Gehäuse N484-01U?

Um die Kassette zu installieren, setzen Sie sie in einen freien Steckplatz des Gehäuses ein, nachdem Sie die Blende durch Lösen der Rändelschrauben entfernt haben. Richten Sie die Kassette an den Montagelöchern aus und ziehen Sie dann die Rändelschrauben fest, um sie zu fixieren.Stellen Sie sicher, dass die Kassette vollständig eingedrückt ist, bevor Sie sie festziehen.

Welchen Kabeltyp soll ich mit dieser Kassette verwenden?

Die Kassette N48412RJ ist mit RJ45-Anschlüssen ausgestattet und akzeptiert Kupferkabel der Kategorie 6, 6a oder 7. Für optimale Leistung verwenden Sie geschirmte Kabel (STP) in Umgebungen mit starken Störungen.

Ist diese Kassette mit Glasfaseranschlüssen kompatibel?

Nein, die N48412RJ ist eine Kupfer-Kassette mit RJ45-Ports. Für Glasfaser verwenden Sie die Modelle der N484-Serie, die auf LC oder M12 enden, wie die N484-12LC.

Wie entferne ich eine Blende?

Um eine Blende zu entfernen, lösen Sie die Rändelschrauben auf der gegenüberliegenden Seite der Blende. Ziehen Sie dann die Blende aus dem Steckplatz. Bewahren Sie die Schrauben für eine spätere Wiederverwendung auf.

Wie lautet die Garantie für dieses Produkt?

Eaton (Tripp Lite) bietet eine eingeschränkte lebenslange Garantie gegen Material- und Verarbeitungsfehler. Die Garantie deckt keine normale Abnutzung, Unfälle oder unsachgemäßen Gebrauch ab. Für Rückgaben besuchen Sie die Website Tripplite.Eaton.com/support/productreturns.

Kann dieses Produkt mit medizinischen Lebenserhaltungsgeräten verwendet werden?

Nein, dieses Produkt ist nicht für die Verwendung mit lebenserhaltenden Geräten ausgelegt. Ein Ausfall könnte schwerwiegende Folgen haben. Beachten Sie die Sicherheitshinweise in der Anleitung.

Wie reinige ich die Anschlüsse?

Reinigen Sie die RJ45-Anschlüsse mit einem fusselfreien Tuch, das mit Isopropylalkohol getränkt ist. Lassen Sie sie vollständig trocknen, bevor Sie sie wieder anschließen. Vermeiden Sie den Kontakt mit aggressiven Lösungsmitteln.

Welche Gehäusemodelle sind kompatibel?

Die kompatiblen Gehäuse sind die Modelle der N484-Serie: N484-00U, N484-01U und N484-01U-MINI. Die vollständige Liste finden Sie in der Schnellstartanleitung.

Wo finde ich die vollständige Installationsanleitung?

Die vollständige Installationsanleitung steht auf notice-facile.com und auf der Eaton-Website zum kostenlosen Download zur Verfügung. Sie behandelt die Installation aller Kassetten und Gehäuse der N484-Serie.

Was tun bei Verlust der Befestigungsschrauben?

Die Befestigungsschrauben sind standardmäßige Rändelschrauben. Sie können Ersatzschrauben bei Tripp Lite bestellen oder M6-Schrauben mit geeigneter Länge verwenden. Wenden Sie sich an den technischen Support für genaue Referenzen.

BEDIENUNGSANLEITUNG N48412RJ Tripp Lite

High-Density Kupfer/Glasfaser-Kassettenlösungen

Modulare Kassettengehause*

Kassetten*

• Dieser Quick Start Guide umfasst die Installation aller N484-Series Gehäuse und Kassetten. Alle neuen Modelle, auch wenn sie nicht in der Liste aufgeführrt sind, werden mit thisem Quick Start Guide ausgeliefert und können anhand der Anweisungen installiert werden.

Modelle:

N484-00UI

N484-01UI

N484-01U-MINII

N484-1M24-LC12I

N484-2M12-LC12I

N484-3M8-LC121

N484-3M8L12SI

N484-2M24-6M12I

N484-12LCI

N484-12M12I

N484-12M24I

N484-12RJ1

English 1

Espanol 4

François 7

Italiano 13

Installation

Installieren der Kabelmanagement-Halterung:

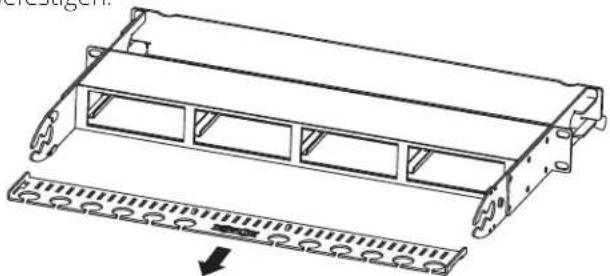

Die Montageschienen auf der Rückseite des N484-01U Gehäuses enthalten Aussparungen, mit welchen die Kabelmanagement-Halterung oben oder unter an den Schieren angebracht werden kann. Wahlen Sie die obere oderunte Aussparung, setzen Sie die Halterung in die Aussparungen ein und schiben Sie die Halterung nachinnen, um sie zu befestigen.

Installation der Frontplattenhalterung:

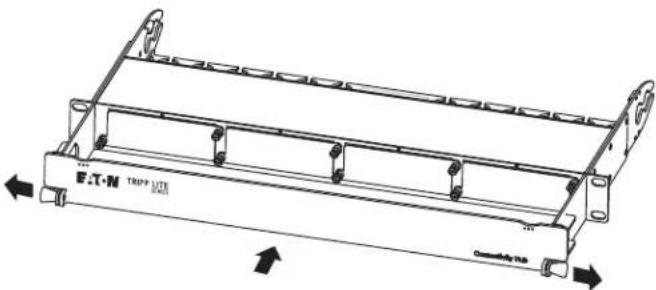

Das N484-01U enthalt eine Plattenhalterung, die an der Vorderseite des Gehäuses angebracht wird. Befestigungsböhungen be nden sich auf der rechten und linken Frontblendenschiene zur Befestigung der Halterung. Um die Halterung zu befestigen, ziehen Sie an den Zuglaschen auf jeder Seite der Halterung, um die verbundenen Stifte nach außen zu bewegen. Setzen Sie dann die Halterung in das Gehäuse ein. Sobald die Stiftte mit den Befestigungsböhungen an den Seiten der Schiene ausgerichtet sind,让他们 die Zuglaschen los, um die Halterung zu verriegeln. Die Halterung lasst sich nach oben und unter verschiedene, um den Zugang zum Gehäuse zu erhögblichen oder es vor Berührung zu schützen.

Einfugen/Entfernen Blanking Panels (Abdeckplatten):

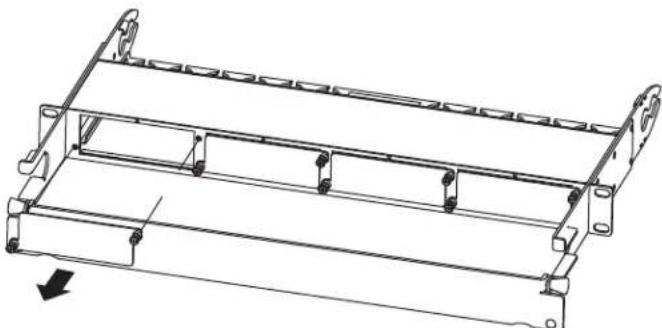

Das N482-01U wird mit vorinstallierten Abdeckplatten gefleifert, die an den Kassettenschlizen des Gehäuses befestigt sind. Wenn ein Steckplatz bereits wird, entfernen Sie die Abdeckplatte, in dem Sie die Flügelschrauben auf der gegenüberliegenden Seite der Abdeckplatte abschrauben. Um eine Abdeckplatte an einem leeren Kassettenschacht zu befestigen, richten Sie die Abdeckplatte an den entspruchenden Lächern des Gehäuses aus. Ziehen Sie dann die Flügelschrauben an, um die Abdeckplatte zu befestigen.

Einsetzen/Entfernen von Kassetten

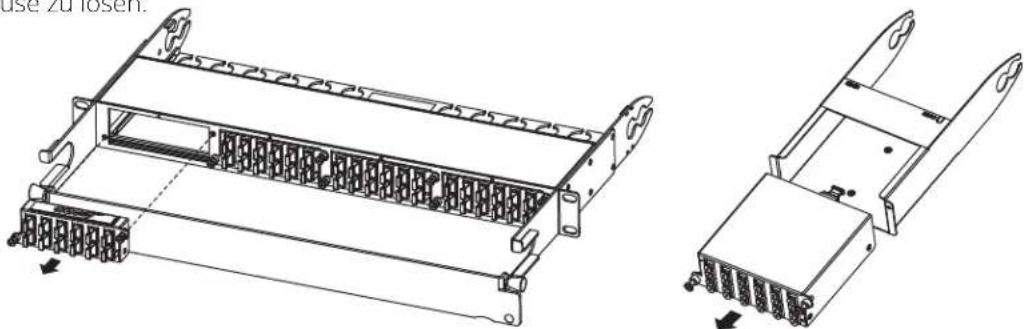

Nach dem Sie einen freien Steckplatz durch Entfernen einer Abdeckplatte geschaen haben,richten Sie eine Kassette auf den entsprachenden Steckplatz am Gehäuse aus und setzen die Kassette in den Steckplatz ein. Ziehen Sie dann die Flugelschrauben fest, um sie zu fixieren. Um eine Kassette zu entfern, schrauben Sie die Flugelschrauben ab, um sie aus dem Gehäuse zu losen.

Installation

Montieren des Gehäuses

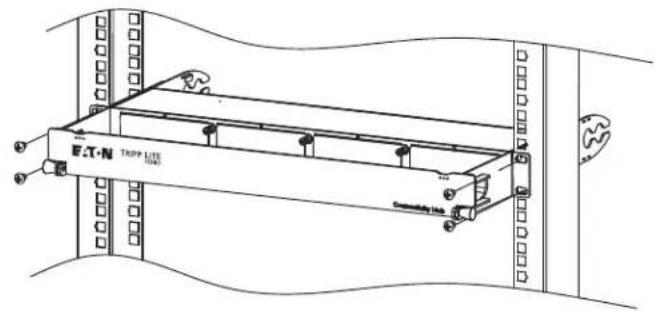

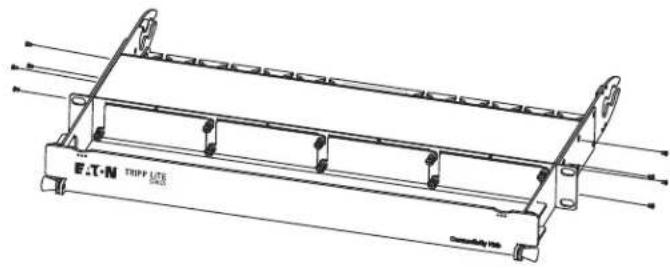

Um das Gehäuse zu montieren, mussen Sie zunachst die mitgelieferten Montagewinkel mit den beiliegenden Schrauben an den Seiten des Gehäuses befestigen. Danach befestigen Sie das Gehäuse mit dem vom Benutzer bereitzustellenden Montageteilen am Rack.

Hinweis: Die Magnete des N484-00U sind für die Befestigung an der Metalloberfläche eines Rack Gehöuses, Kabelmanager oder einer ähnlichen Struktur vorgesehen. Die ideale Platziierung soll nicht in direktem Kontakt mit aktiven Geräten (z. B. USV, Server, Switch) statfunden.

Garantie

Eingeschränkte Garantie auf Lebenszeit

Bei Verwendung these Products in Übereinstimmung mit den entsprachenden Anleitungen übernimmt Eaton eine lebenslange Garantie für Material- und Herstellungsehler. Soltte das Produkt innerhalb desses Zeitaums einen Material- oder Verarbeitungsfehler aufweisen, werden wir, vorbehaltlich der vorstehenden Bedingungen und Beschrankungen, das Produkt nach eigenen Ermessen ersetzen. Das ist Ihr einziger Anspruch bei einem Garantiefall. Besuchen Sie Triplite.Eaton.com/support/productreturns, bevor Sie Geräte zur Reparatur zurücksenden.

DIESE EINGESCHRANKTE GARANTIEEingeschränkte Garantie GILT
Nicht FÜR NORMALE ABNUTZUNG ODER FÜR SCHÄDEN, DIE DURCH
UNFÄLLE, UNSACHGEMÄSEN GEBRAUCH, MISSBRAUCH ODER
VERNACHLÄSSIGUNG ENTSTEHEN. Eaton UBERNIMMT KEINE ANDEREN
GARANTIEN ALS DIE HIER AUSDRÜCKLICH GENANNE EINGESCHRANKTE
GARANTIE. VORBEHALTICH DER GESETZLICHEN BESTIMMUNGEN
WERDEN ALLE STILLSCHWEIGENDEN GARANTIEN, EINSCHLIESSLICH
DER GARANTIE DER MARKTGANGIGKEIT ODER DER EIGNUNG FÜR
EINEN BESTIMTMEN ZWECK, HERMIT AUSGESCHLOSSEN; UND DIESE
GARANTIE BEINHALTET AUSDRÜCKLICH KEINE ZUFALLIGEN SCHÄDEN
ODER FOLGESCHADEN. (In einigen Ländern sind Beschrankungen oder
der Ausschluss stim schlewigender Garantien nicht zulässig, und in einigen
Ländern ist der Ausschluss oder die Beschärkung von Neben- oder
Folgeschäden nicht zulässig, soddass die oben genannten Beschärkungen
oder Ausschlüsse für Sie möglicherweise nicht gelten. Diese eingeschränkte
Garantie gibt ihren bestimmte gesetzliche Rechte, und Sie haben
möglicherweise weitere Rechte, die je nach Gerichtsbarkeit variieren).

WARNING: Der Benutzer muss vor der Verwendung überprüfen, ab das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da individuelle Anwendungen großen Schwankungen unterliegen, geben wir keine Zusicherungen oder Garantien hinsichtlich der Eignung oder Tauglichkeit dieser Geräte für eine bestimmte Anwendung.

WEEE-Compliance-Informationen für Kunden und Recycler (Europäische Union)

Die WEEE-Richlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgenden haben:

• Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen, gleichwertigen Geräts (dies variiert je nach Land)
  Rucksendung der neuen Geräte zum Recycling, wenn ihr Lebenszyklus abgelaufen ist

Die Verwendung these Gerats fur lebenserhaltende Systeme, bei denen der Ausfall des Gerats den Ausfall des Lebenserhaltungssysteme verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Eaton verfolgt eine Politik der kontinuierlichen Verbesserung. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten keinlich abweichen.

Vereinigte Staaten Eaton.com

© 2023 Eaton

Alle Rechte vorbehalten.

Veröffentlichung Nr. 23.08.374 / 93-341E_RevF

September 2023

Eaton ist eine eingetragene Handelsmarke.

Alle Marken sind Eigentum der jeweiligen Inhaber.
